2003 YAMAHA WR 250F Owners Manual

5 - 88
CHAS
27. Montieren:
Telegabelverschlußschraube
1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
28. Montieren:
Protektor-Führung
1
Einbau
1. Montieren:
Teleskopgabel
1
HINWEIS:
Die Klemmschrauben (untere
Gabelbrücke) provisorisch festzie-
hen.
Die Klemmschrauben (obere
Gabelbrücke) noch nicht festzie-
hen.
2. Festziehen:
Telegabelverschlußschraube
1
3. Einstellen:
Position
a der oberen Gabel-
brücke
* Nur AUS, NZ und ZA
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Standard-Position a der
oberen Gabelbrücke
5 mm (0,20 in)
* 10 mm (0,39 in)
4. Festziehen:
Klemmschraube
(obere Gabelbrücke)
1
Klemmschraube
(untere Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
27. Installare:
Vite mordente forcella anteriore
1
Sul fodero.
NOTA:
Serrare temporaneamente il tappo filet-
tato.
28. Installare:
Guida dispositivo di protezione
1
Installazione
1. Installare:
Forcella anteriore 1
NOTA:
Serrare temporaneamente i bulloni di
serraggio (piastra inferiore).
Non serrare ancora i bulloni di serrag-
gio (piastra superiore).
2. Serrare:
Vite mordente forcella anteriore
1
3. Regolare:
Estremità superiore forcella ante-
riore a
* Per l’AUS, NZ e ZA
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Estremità superiore
forcella anteriore
(standard) a:
5 mm (0,20 in)
* 10 mm (0,39 in)
4. Serrare:
Bullone di serraggio
(staffa superiore) 1
Bullone di serraggio
(staffa inferiore) 2
ATTENZIONE:
Serrare la staffa inferiore fino alla
coppia di serraggio specificata. Se si
eccede, la forcella anteriore potrebbe
non funzionare correttamente.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
27. Instalar:
Perno de la tapa de la horqui-
lla delantera
1
Al tubo externo.
NOTA:
Apriete temporalmente el perno de la
tapa.
28. Instalar:
Guía del protector
1
Instalación
1. Instalar:
Horquilla delantera
1
NOTA:
Apriete temporalmente los pernos
de fijación (ménsula inferior).
No apriete todavía los pernos de
fijación (ménsula superior).
2. Apretar:
Perno de la tapa de la horqui-
lla delantera
1
3. Ajustar:
Extremo superior de la horqui-
lla delantera
a
* Para AUS, NZ y ZA
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Extremo superior de la
horquilla delantera
(estándar) a:
5 mm (0,20 in)
* 10 mm (0,39 in)
4. Apretar:
Perno de fijación
(ménsula superior)
1
Perno de fijación
(ménsula inferior)
2
ATENCION:
Apriete la ménsula inferior hasta
obtener la torsión especificada. Si
la torsión es excesiva, podría cau-
sar un funcionamiento defectuoso
de la horquilla delantera.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

5 - 89
CHASFRONT FORK
5. Install:
Brake hose holder
1
Brake caliper
2
Bolt (brake caliper)
3
NOTE:Fit the brake hose holder cut
a over
the projection
b on the front fork and
clamp the brake hose.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
6. Install:
Brake hose holder
1
Bolt (brake hose holder)
2
Protector
3
Bolt (protector)
4
NOTE:When installing the brake hose
holder, align the top
a of the brake
hose neck with the brake hose holder
bottom
b. Then pass the brake hose
5 in front of the axle boss
c and fit it
into the hose groove
d so that the
brake hose does not contact the nut
(wheel axle).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Adjust:
Rebound damping force
NOTE:Turn in the damping adjuster
1 fin-
ger-tight and then turn out to the orig-
inally set position.
5. Monter:
Support de tuyau de frein 1
Etrier de frein 2
Boulon (etrier de frein) 3
N.B.:
Aligner l’encoche du support de durit de
frein a sur la saillie b de la fourche
avant et fixer la durit de frein.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Monter:
Support de tuyau de frein 1
Boulon
(support de tuyau de frein) 2
Protection durit 3
Boulon (protection durit) 4
N.B.:
Lors de l’installation du support de flexi-
ble de frein, aligner le haut a du collet
de flexible de frein et le bas du support
de flexible de frein b. Faire passer
ensuite le flexible de frein 5 devant la
noix d’arbre c et l’insérer dans la rai-
nure de flexible d de sorte que le flexi-
ble de frein ne touche pas l’écrou (arbre
de roue).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Régler:
Force d’amortissement de détente
N.B.:
Tourner en serrant à la main le dispositif
de réglage de la force d’amortissement
1 puis régler à la position de réglage
d’origine.
FOURCHE AVANT

5 - 90
CHAS
5. Montieren:
Bremsschlauch-Halterung
1
Bremssattel
2
Schraube (Bremssattel)
3
HINWEIS:
Den Ausschnitt
a in der Brems-
schlauch-Halterung auf die Nase
b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Montieren:
Bremsschlauch-Halterung
1
Schrauben (Halterung)
2
Protektor
3
Schrauben (Protektor)
4
HINWEIS:
Beim Einbauen des Bremsschlauch-
halters die Oberseite
a des Brems-
schlauchhalses mit der Brems-
schlauchhalter-Unterseite
b ausrich-
ten. Dann den Bremsschlauch
5 vor
der Achsbüchse
c verlegen und in
die Schlauchrille
d setzen, so daß
der Bremsschlauch nicht die Mutter
(Radachse) berührt.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Einstellen:
Zugstufendämpfung
HINWEIS:
Den Einstellmechanismus
1 bis zum
Anschlag hineindrehen und dann in
die Ausgangsposition bringen.5. Installare:
Supporto tubo flessibile del freno
1
Pinza del freno 2
Bullone (pinza del freno) 3
NOTA:
Posizionare il taglio del supporto del
flessibile del freno a sulla sporgenza b
sulla forcella anteriore e bloccare con
una fascetta il flessibile del freno.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Installare:
Supporto tubo flessibile del freno
1
Bullone (supporto tubo flessibile
del freno) 2
Dispositivo di protezione 3
Bullone
(dispositivo di protezione) 4
NOTA:
Quando si installa il supporto del flessi-
bile del freno, allineare la cima a del
collo del flessibile del freno con il fondo
b del supporto del flessibile del freno.
Poi far passare il flessibile del freno 5
davanti alla sporgenza dell’assale c e
inserirlo nella scanalatura per flessibile
d in modo che il flessibile del freno non
venga in contatto con il dado (assale
ruota).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Regolare:
Forza di smorzamento di espan-
sione
NOTA:
Avvitare il registro 1 con le mani e
quindi riportarlo alla posizione originale
preimpostata.5. Instalar:
Cubierta del tubo de frenos
1
Caliper del freno
2
Perno (caliper del freno)
3
NOTA:
Encaje el corte de la cubierta del
tubo de frenos
a sobre la parte
saliente
b de la horquilla delantera y
la abrazadera del tubo del freno.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Instalar:
Cubierta del tubo de frenos
1
Perno (cubierta del tubo de
frenos)
2
Protector
3
Perno (protector)
4
NOTA:
Cuando instale el soporte del tubo
del freno, alinee la parte superior
a
del cuello del tubo del freno con la
parte inferior del soporte del tubo del
freno
b. Después pase el tubo del
freno
5 por delante del buje del eje
c y colóquelo en la ranura del tubo
d de forma que el tubo del freno no
entre en contacto con la tuerca (eje
de la rueda).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Ajustar:
Tensión de retorno del amorti-
guador
NOTA:
Gire hacia adentro el ajustador del
amortiguador
1 apretándolo a mano
y después gírelo hacia afuera hasta
su posición de ajuste original.
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

5 - 91

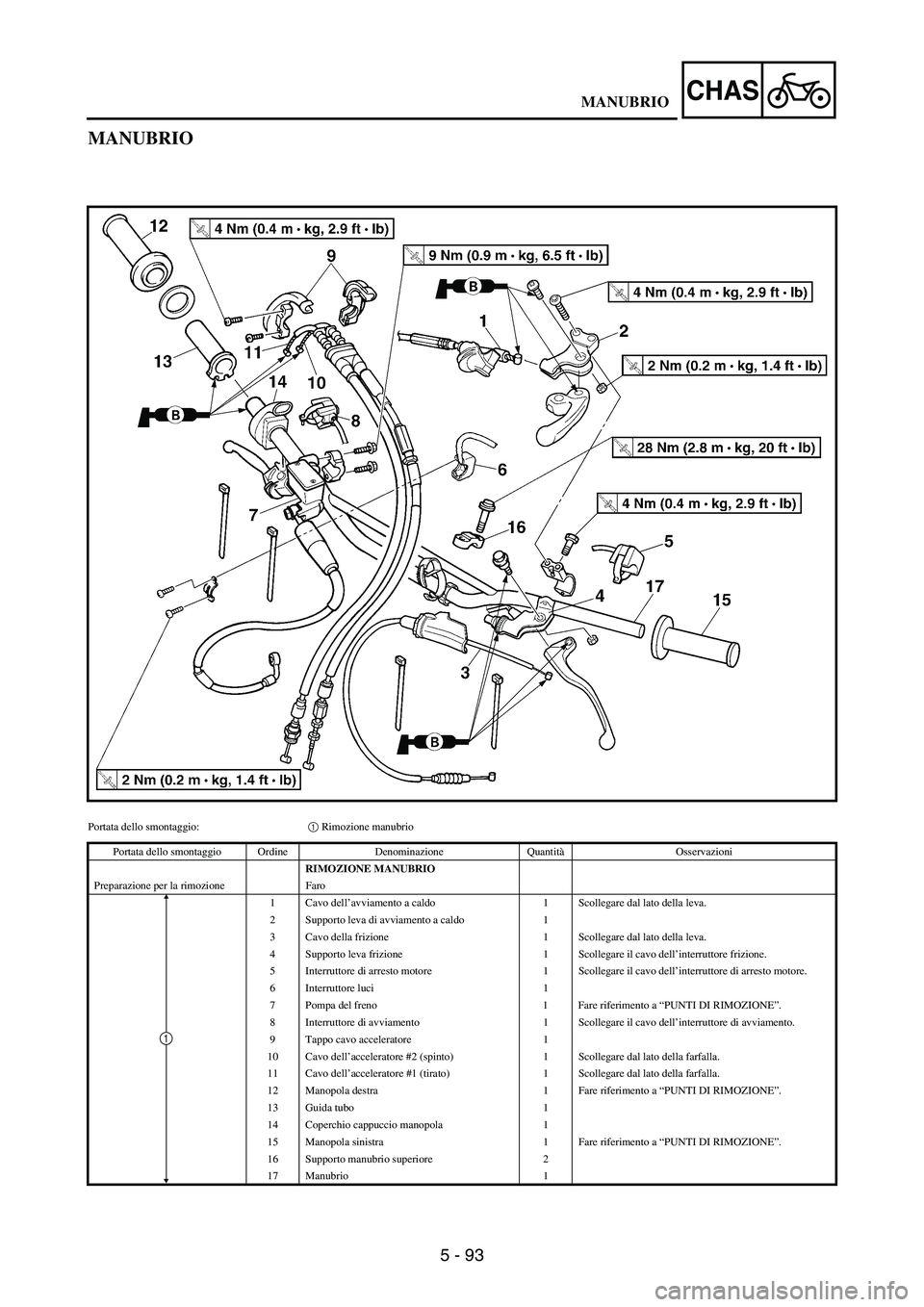

CHASHANDLEBAR
EC5B0000
HANDLEBAR
Extent of removal:
1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
HANDLEBAR REMOVAL
Headlight
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1 Disconnect the clutch switch lead.
5 Engine stop switch 1 Disconnect the engine stop switch lead.
6 Light switch 1
7 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
8 Start switch 1 Disconnect the start switch lead.
9 Throttle cable cap 1
10 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
11 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
12 Right grip 1 Refer to “REMOVAL POINTS”.
13 Tube guide 1
14 Grip cap cover 1
15 Left grip 1 Refer to “REMOVAL POINTS”.
16 Handlebar upper holder 2
17 Handlebar 1
1

5 - 92
CHAS
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU GUIDON
Préparation pour la dépose Phare
1Câble de démarreur à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarreur à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1 Débrancher le fil de bouton d’embrayage.
5 Coupe-circuit du moteur 1 Débrancher le fil de bouton d’arrêt du moteur.
6 Interrupteur lumiêres 1
7Maître-cylindre de frein 1 Se reporter à “POINTS DE DEPOSE”.
8 Commutateur de démarrage 1 Débrancher le fil de bouton de démarrage.
9 Couvercle du logement de câble des gaz 1
10 Câble des gaz 2 (poussé)1Déconnecter du côté accélérateur.
11 Câble des gaz 1 (tiré)1Déconnecter du côté accélérateur.
12 Poignée droite 1 Se reporter à “POINTS DE DEPOSE”.
13 Guide de tube 1
14 Cache (capuchon de la poignée des gaz) 1
15 Poignée gauche 1 Se reporter à “POINTS DE DEPOSE”.
16 Demi-palier supérieur de guidon 2
17 Guidon 1
1
LENKER
Demontage-Arbeiten:
1 Lenker demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
LENKER DEMONTIEREN
Vorbereitung den Ausbau Scheinwerfer
1Heißstarterseilzug 1 Hebelseitig demontieren.
2Heißstarter-Hebelhalter 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1 Die Kupplungsschalterleitung abtrennen.
5 Motorstoppschalter 1 Die Motorstoppschalterleitung abtrennen.
6 Lichtschalter 1
7 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
8 Startschalter 1 Die Starterschalterleitung abtrennen.
9 Gasseilzugkappe 1
10 Gaszug 2 1 Gasdrehgriffseitig demontieren.
11 Gaszug 1 1 Gasdrehgriffseitig demontieren.
12 Rechter Griff 1 Siehe unter “AUSBAU”.
13 Führungsrohr 1
14 Abdeckung (Griffkappe) 1
15 Linker Griff 1 Siehe unter “AUSBAU”.
16 Oberer Lenkerhalter 2
17 Lenker 1
1
GUIDON
LENKER

5 - 93
CHAS
MANUBRIO
Portata dello smontaggio:1 Rimozione manubrio
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE MANUBRIO
Preparazione per la rimozione Faro
1 Cavo dell’avviamento a caldo 1 Scollegare dal lato della leva.
2 Supporto leva di avviamento a caldo 1
3 Cavo della frizione 1 Scollegare dal lato della leva.
4 Supporto leva frizione 1 Scollegare il cavo dell’interruttore frizione.
5 Interruttore di arresto motore 1 Scollegare il cavo dell’interruttore di arresto motore.
6 Interruttore luci 1
7 Pompa del freno 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
8 Interruttore di avviamento 1 Scollegare il cavo dell’interruttore di avviamento.
9 Tappo cavo acceleratore 1
10 Cavo dell’acceleratore #2 (spinto) 1 Scollegare dal lato della farfalla.
11 Cavo dell’acceleratore #1 (tirato) 1 Scollegare dal lato della farfalla.
12 Manopola destra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
13 Guida tubo 1
14 Coperchio cappuccio manopola 1
15 Manopola sinistra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
16 Supporto manubrio superiore 2
17 Manubrio 1
1
MANUBRIO

5 - 94
CHAS
MANILLAR
Alcance de la extracción:
1 Extracción del manillar
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL MANILLAR
Preparación para la extracción Faro delantero
1 Cable de arranque en caliente 1 Desconectar en el lado de la palanca.
2 Soporte de la palanca de arranque en
caliente1
3 Cable del embrague 1 Desconectar en el lado de la palanca.
4 Soporte de la palanca del embrague 1 Desconecte el cable del interruptor del embrague.
5Botón de parada del motor 1 Desconecte el cable del botón de parada del motor.
6 Interruptor de las luces 1
7 Cilindro principal del freno 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
8 Interruptor de arranque 1 Desconecte el cable del interruptor de arranque.
9 Tapa del cable del acelerador 1
10 Cable del acelerador N°2 (presionado) 1 Desconectar en el lado del acelerador.
11 Cable del acelerador N°1 (flojo) 1 Desconectar en el lado del acelerador.
12 Empuñadura derecha 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
13 Guía del tubo 1
14 Cubierta de la tapa de la empuñadura 1
15 Empuñadura izquierda 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
16 Soporte del manillar superior 2
17 Manillar 1
1
MANILLAR

5 - 95
CHASHANDLEBAR
EC5B3000REMOVAL POINTS
Brake master cylinder
1. Remove:
Brake master cylinder bracket
1
Brake master cylinder
2
CAUTION:
Do not let the brake master cyl-
inder hang on the brake hose.
Keep the brake master cylinder
cap side horizontal to prevent
air from coming in.
EC5B3200Grip
1. Remove:
Grip
1
NOTE:Blow in air between the handlebar or
tube guide and the grip. Then remove
the grip which has become loose.
EC5B4000INSPECTIONEC5B4100Handlebar
1. Inspect:
Handlebar
1
Bends/cracks/damage
→
Replace.
WARNING
Do not attempt to straighten a
bent handlebar as this may dan-
gerously weaken the handlebar.
EC5B5000ASSEMBLY AND INSTALLATION
Handlebar
1. Install:
Handlebar
1
Handlebar upper holder
2
Bolt
(handlebar upper holder)
3
NOTE:The handlebar upper holder should
be installed with the punched mark
a forward.
First tighten the bolts on the front
side of the handlebar upper holder,
and then tighten the bolts on the
rear side.
T R..28 Nm (2.8 m · kg, 20 ft · lb)
POINTS DE DEPOSE
Maître-cylindre de frein
1. Déposer:
Demi-palier de maître-cylindre de
frein 1
Maître-cylindre de frein 2
ATTENTION:
Ne pas laisser pendre le maître-
cylindre de frein sur la durit de
frein.
Maintenir le côté du couvercle de
maître-cylindre de frein à l’horizon-
tale pour empêcher toute pénétra-
tion d’air.
Poignée
1. Déposer:
Poignée 1
N.B.:
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Enlever
ensuite la poignée quand elle a du jeu.
CONTROLE
Guidon
1. Contrôler:
Guidon 1
Déformée/craquelures/endomma-
gement → Remplacer.
AVERTISSEMENT
Ne pas tenter de redresser un guidon
déformé, car cela l’affaiblirait dange-
reusement.
REMONTAGE ET MONTAGE
Guidon
1. Monter:
Guidon 1
Demi-palier supérieur de guidon
2
Boulon (demi-palier supérieur de
guidon) 3
N.B.:
Le demi-palier supérieur de guidon
doit être monté avec son poinçon a à
l’avant.
Serrer d’abord les boulons du côté
avant du support de guidon, puis serrer
les boulons du côté arrière.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
GUIDON
