2003 YAMAHA MAJESTY 250 Manuale duso (in Italian)

6-39
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
7. Installare il pannello.
8. Se necessario, fare regolare il faro
da un concessionario Yamaha.
3. Togliere il portalampada (insieme
alla lampadina dell’indicatore di dire-
zione) girandolo in senso antiorario.
4. Togliere la lampadina guasta pre-
mendola e girandola in senso antio-
rario.
5. Inserire una lampadina nuova nel
portalampada, premerla e poi girarla
in senso orario fino a quando si bloc-
ca.
6. Installare il portalampada (insieme
alla lampadina) girandolo in senso
orario.
7. Installare il pannello.
1
1. Portalampada
HAU03111
Sostituzione di una lampadina
degli indicatori di direzione
anteriori
Lampadina degli indicatori di direzione (anteriori), sostituzione
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere il pannello A (vedere pagina
6-11 per le procedure di rimozione e
di installazione dei pannelli).
5SJ-28199-H1 7/11/02 1:20 PM Page 88

6-40
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
HAU03618
Sostituzione di una lampadina
degli indicatori di direzione
posteriori
Lampadina degli indicatori di direzione (posteriori), sostituzione
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura C (vedere
pagina 6-10 per le procedure di
rimozione e di installazione delle
carenature).
HAU03619
Sostituzione di una lampadina
del fanalino posteriore/dello
stop
Lampadina del fanalino posteriore/dello stop, sostituzione
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura C (vedere
pagina 6-10 per le procedure di
rimozione e di installazione delle
carenature).
3. Togliere il portalampada (insieme
alla lampadina) girandolo in senso
antiorario.
4. Togliere la lampadina guasta
estraendola.
5. Inserire una lampadina nuova nel
portalampada.
6. Installare il portalampada (insieme
alla lampadina) girandolo in senso
orario.
7. Installare la carenatura.
1
1. Portalampada
5SJ-28199-H1 7/11/02 1:20 PM Page 89

6-41
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
3. Togliere il portalampada (insieme
alla lampadina) girandolo in senso
antiorario.
4. Togliere la lampadina guasta pre-
mendola e girandola in senso antio-
rario.
5. Inserire una lampadina nuova nel
portalampada, premerla e poi girarla
in senso orario fino a quando si bloc-
ca.
6. Installare il portalampada (insieme
alla lampadina) girandolo in senso
orario.
7. Installare la carenatura.
1
1. Portalampada
3. Togliere il coprilampada della luce
targa togliendo le viti.
12
1. Copriampada della luce targa
2. Vite (×2)
HAU03621
Sostituzione della lampadina
della luce targa
Lampadina della luce targa, sostituzione
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura C (vedere
pagina 6-10 per le procedure di
rimozione e di installazione delle
carenature).
5SJ-28199-H1 7/11/02 1:20 PM Page 90

6-42
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
4. Togliere la lampadina guasta
estraendola.
5. Inserire una lampadina nuova nel
portalampada.
6. Installare il coprilampada installando
le viti.
HC000108
iI
Non stringere eccessivamente le viti,
altrimenti il coprilampada potrebbe
rompersi.
7. Installare la carenatura.
1
1. Lampadina
HAU03087
Ricerca ed eliminazione guastiRicerca ed eliminazione guastiSebbene lo scooter Yamaha subiscano
un rigoroso controllo prima della spedizio-
ne dalla fabbrica, si possono verificare
dei guasti durante il funzionamento.
Eventuali problemi nell’impianto di ali-
mentazione del carburante, di compres-
sione o di accensione, per esempio, pos-
sono provocare difficoltà all’avviamento o
perdite di potenza.
Le tabelle di ricerca ed eliminazione gua-
sti che seguono rappresentano una guida
rapida e facile per controllare questi
impianti vitali.
Tuttavia, se il mezzo dovesse richiedere
riparazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del mezzo.
Usare soltanto ricambi originali Yamaha.
Le imitazioni possono essere simili ai
ricambi originali Yamaha, ma spesso
sono di qualità inferiore, hanno durata
minore e possono provocare riparazioni
costose.
5SJ-28199-H1 7/11/02 1:20 PM Page 91

6-43
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
HAU01581
Tabelle di ricerca ed eliminazione guastiTabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motoreHW000125
T
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
2. Compressione
3. Accensione
4. Batteria 1. Carburante
Controllare il livello nel
serbatoio del carburante.
Il carburante manca.
Aggiungere il carburante.
Azionare l’avviamento
elettrico.C’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da
un concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.Bagnata
AsciuttaAsciugarla con un panno e regolare la distanza
tra gli elettrodi, o cambiare la candela.
Fare controllare il mezzo da un
concessionario Yamaha.Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da
un concessionario Yamaha.
Azionare l’avviamento
elettrico.
Controllare la compressione.
Non c’è compressione.
Il carburante è
sufficiente.
5SJ-28199-H1 7/11/02 1:20 PM Page 92

6-44
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Surriscaldamento del motoreHW000070
T
8Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriu-
scire sotto pressione e provocare infortuni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
8Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo
del radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriu-
scire. Quando cessa il fischio, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA:
Se non si dispone di liquido di raffreddamento, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si
sostituisca al più presto possibile con il liquido di raffreddamento consigliato.
Il livello del liquido
refrigerante è corretto.
Il livello del liquido refrigerante è
basso.
Verificare che non ci siano perdite
nell
’impianto di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento
da un concessionario Yamaha.
Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda
ancora, fare controllare e riparare l’impianto di
raffreddamento da un concessionario Yamaha.
Ci sono delle
perdite.
Non ci sono
perdite. Controllare il livello del
liquido di raffreddamento nel
serbatoio e nel radiatore.
Attendere fino a quando
il motore si è raffreddato.
5SJ-28199-H1 7/11/02 1:20 PM Page 93

5SJ-28199-H1 7/11/02 1:20 PM Page 94

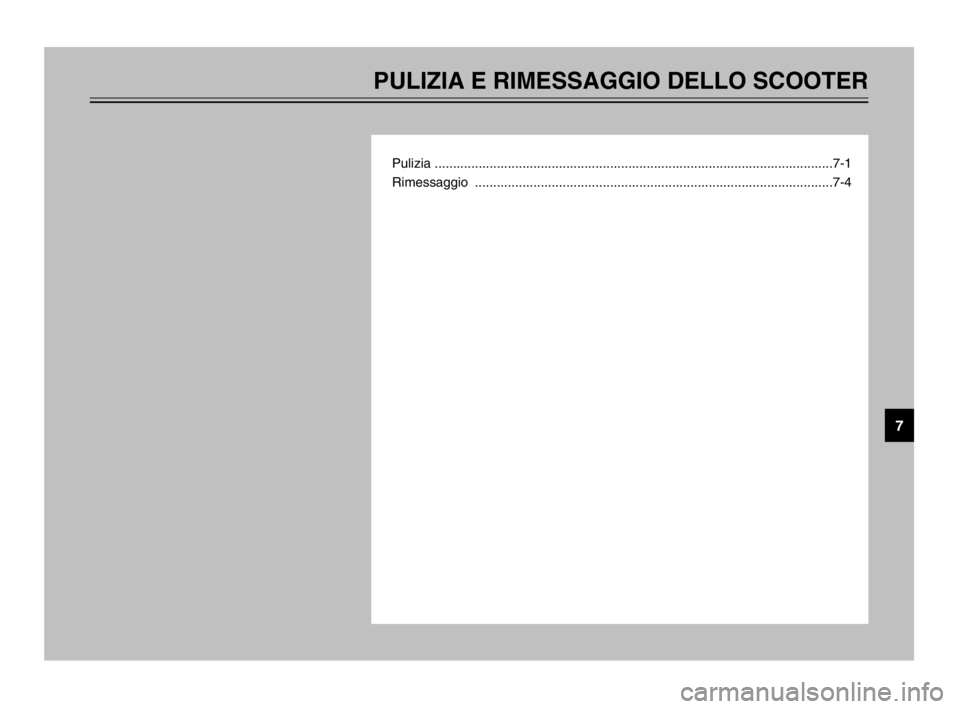

PULIZIA E RIMESSAGGIO DELLO SCOOTER
Pulizia .............................................................................................................7-1
Rimessaggio ..................................................................................................7-4
7
5SJ-28199-H1 7/11/02 1:20 PM Page 95
