Page 9 of 114
1-1
HAU00021
Q
DARE LA PRECEDENZA ALLA SICUREZZAInformazioni sulla sicurezza
1
Le moto sono veicoli affascinanti, che possono dare una incomparabile sensazione di potenza e libertà. Tuttavia,
essi pongono anche talune limitazioni che occorre accettare; anche la migliore fra lo scooter non può sfuggire
alle leggi della fisica.
Cura e manutenzione periodiche sono essenziali al fine di preservare il valore dello scooter e mantenerlo in per-
fette condizioni di funzionamento. Inoltre, ciò che vale per il mezzo conta anche per il pilota: buone prestazioni
dipendono dall’essere in ottima forma. Guidare sotto l’influsso di medicinali, droghe e alcool è ovviamente fuori
questione.
I motociclisti—molto più che i conducenti di auto—devono essere sempre al meglio delle loro condizioni, fisiche e
mentali.
Sotto l’influsso di quantità anche minime di alcolici, si ha la tendenza ad esporsi a maggiori rischi.
Un abbigliamento protettivo è indispensabile per il motociclista, come lo sono le cinture di sicurezza per condu-
centi e passeggeri di un’automobile. Indossare sempre una tuta integrale da motociclista (di pelle o di materiali
sintetici resistenti agli strappi, con protettori), stivali robusti, guanti da moto ed un casco che calzi bene.
In ogni caso, anche l’equipaggiamento protettivo migliore non vuole però dire che si può trascurare la sicurezza.
Anche se caschi e tute integrali possono creare un’illusione di totale sicurezza e protezione, i motociclisti sono
sempre vulnerabili. I piloti privi del necessario autocontrollo rischiano di correre troppo veloci, sfidando così la
sorte.
Questo è ancora più pericoloso in presenza di condizioni atmosferiche cattive. Il buon motociclista guida in modo
sicuro, prevedibile ed è sempre all’erta—evitando tutti i pericoli, inclusi quelli causati da terzi.
Buon viaggio!
5SJ-28199-H1 7/11/02 1:20 PM Page 8
Page 10 of 114
1-2
Q
DARE LA PRECEDENZA ALLA SICUREZZA
1
HAU03099
Ulteriori consigli per una guida sicuraConsigli per una guida sicura
8Ricordarsi di segnalare chiaramente l’intenzione di svoltare.
8Può risultare estremamente difficile frenare su fondi stradali bagnati. Evitare frenate brusche, in quanto lo
scooter potrebbe slittare. Frenare lentamente quando ci si deve arrestare su una superficie bagnata.
8Rallentare in prossimità di un angolo o di una curva. Accelerare lentamente all’uscita di una curva.
8Stare attenti quando si superano le auto in sosta. Il conducente dell’auto ferma potrebbe non vedervi ed
aprire una portiera sul vostro percorso.
8Quando sono bagnati, i passaggi a livello, le rotaie dei tram, le lamiere metalliche in prossimità di cantieri
stradali ed i coperchi dei tombini diventano estremamente sdrucciolevoli. Rallentare ed attraversarli con
cautela. Mantenere lo scooter diritto, altrimenti potrebbe scivolarvi via da sotto.
8Le pastiglie dei freni potrebbero bagnarsi quando si lava lo scooter. Dopo il lavaggio, controllare i freni prima
di utilizzare lo scooter.
8Indossare sempre il casco, i guanti, pantaloni (stretti ai polpacci ed alle caviglie in modo che non si agitino
con il vento) e una giacca dai colori molto visibili.
8Non trasportare troppo bagaglio sullo scooter. Quando è sovraccarico, lo scooter è instabile.
5SJ-28199-H1 7/11/02 1:20 PM Page 9
Page 11 of 114
5SJ-28199-H1 7/11/02 1:20 PM Page 10
Page 12 of 114

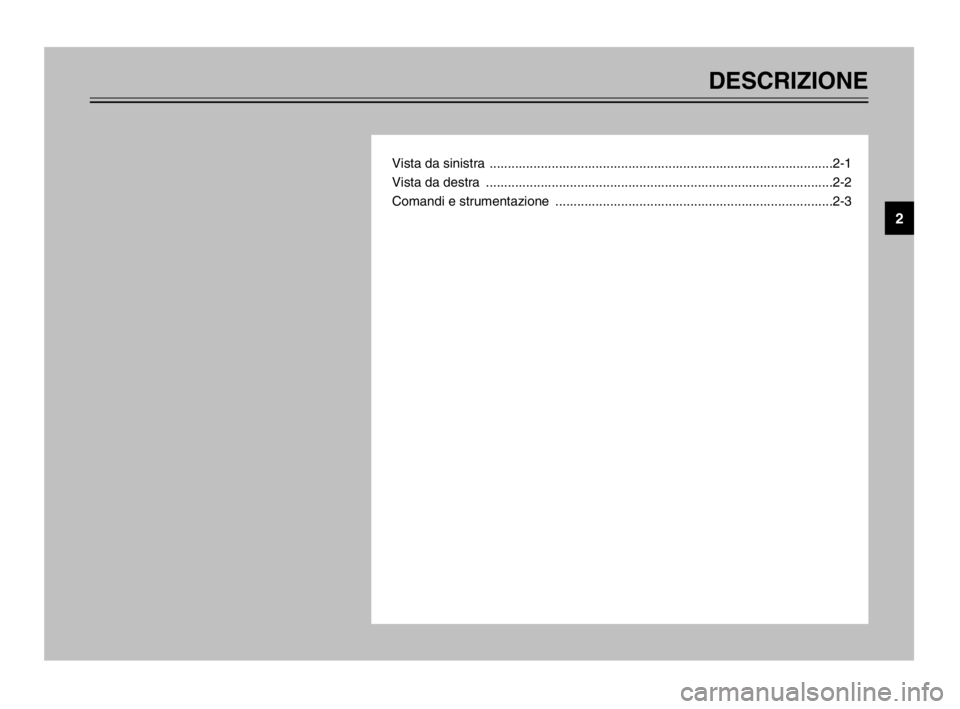

DESCRIZIONE
Vista da sinistra ..............................................................................................2-1
Vista da destra ...............................................................................................2-2
Comandi e strumentazione ............................................................................2-3
2
5SJ-28199-H1 7/11/02 1:20 PM Page 11
Page 13 of 114
2-1
HAU00026
DESCRIZIONEPosizione delle parti
2
1. Scomparto portaoggetti posteriore (pagina 3-20)
2. Maniglia (pagina 5-2)
3. Ghiere di registro della precarica molle
del gruppo ammoritizzatori (pagina 3-21)
4. Elemento filtro aria (pagina 6-21)5. Filtro dell’aria della scatoa della cinghia (pagina 6-22)
6. Cavalletto centrale (pagina 6-31)
7. Cavalletto laterale (pagina 3-22, 6-31)
8. Tappo serbatoio carburante (pagina 3-15)
12
3
4 5 6 7
8
Vista da sinistra
5SJ-28199-H1 7/11/02 1:20 PM Page 12
Page 14 of 114
2-2
DESCRIZIONE
2
9. Sella passeggero
10. Sella del pilota (pagina 3-18)
11. Feritoia di ventilazione (pagina 6-23)
12. Faro (pagina 6-37)
13. Radiatore14. Batteria (pagina 6-34)
15. Scatola fusibili (pagina 6-36)
16. Tappo serbatoio liquido refrigerante (pagina 6-20)
17. Ispezione livello liquido refrigerante (pagina 6-19)
18. Tappo bocchettone di riempimento
olio motore (pagina 6-15)
11
12
13 16 17
18
14 15
109Vista da destra
5SJ-28199-H1 7/11/02 1:20 PM Page 13
Page 15 of 114
2-3
DESCRIZIONE
2
1
23
46578910
11
12 13
Comandi e strumentazione
1. Leva freno posteriore (pagina 3-12)
2. Interruttori manubrio sinistro (pagina 3-10)
3. Scomparto portaoggetti anteriore A (pagina 3-19)
4. Indicatore della temperatura del liquido
di raffreddamento (pagina 3-5)
5. Contagiri (pagina 3-4)
6. Tachimetro (pagina 3-4)
7. Display multifunzione (pagina 3-5)8. Indicatore del livello del carburante (pagina 3-5)
9. Interruttori manubrio destro (pagina 3-11)
10. Leva freno anteriore (pagina 3-11)
11. Manopola acceleratore (pagina 6-23, 6-31)
12. Scomparto portaoggetti anteriore B (pagina 3-20)
13. Blocchetto di accensione/bloccasterzo (pagina 3-1)
5SJ-28199-H1 7/11/02 1:20 PM Page 14
Page 16 of 114

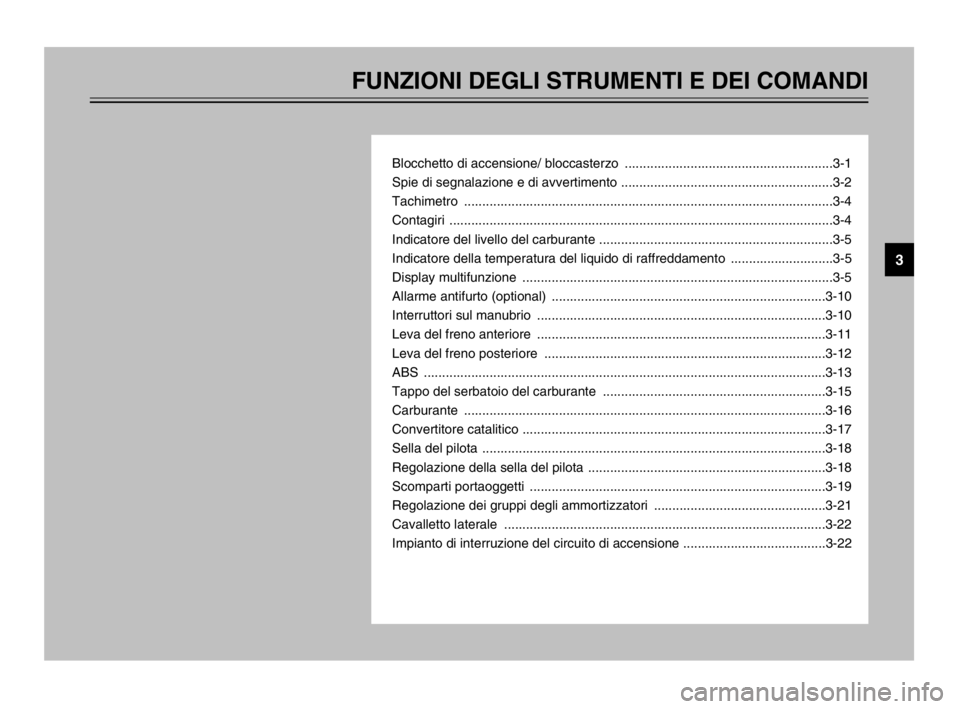

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
Blocchetto di accensione/ bloccasterzo .........................................................3-1
Spie di segnalazione e di avvertimento ..........................................................3-2
Tachimetro .....................................................................................................3-4
Contagiri .........................................................................................................3-4
Indicatore del livello del carburante ................................................................3-5
Indicatore della temperatura del liquido di raffreddamento ............................3-5
Display multifunzione .....................................................................................3-5
Allarme antifurto (optional) ...........................................................................3-10
Interruttori sul manubrio ...............................................................................3-10
Leva del freno anteriore ...............................................................................3-11
Leva del freno posteriore .............................................................................3-12
ABS ..............................................................................................................3-13
Tappo del serbatoio del carburante .............................................................3-15
Carburante ...................................................................................................3-16
Convertitore catalitico ...................................................................................3-17
Sella del pilota ..............................................................................................3-18
Regolazione della sella del pilota .................................................................3-18
Scomparti portaoggetti .................................................................................3-19
Regolazione dei gruppi degli ammortizzatori ...............................................3-21
Cavalletto laterale ........................................................................................3-22
Impianto di interruzione del circuito di accensione .......................................3-22
3
5SJ-28199-H1 7/11/02 1:20 PM Page 15
