2003 YAMAHA MAJESTY 250 Manuale duso (in Italian)

8-3
CARATTERISTICHE TECNICHE
8
90 kg–Carico massimo*
Anteriore200 kPa (2,00 kgf/cm
2, 2,00 bar)
Posteriore225 kPa (2,25 kgf/cm
2, 2,25 bar)
*Peso totaleb di pliota, passeggero, carico e accessori.
Route
Anteriore
Tipo Ruota monoblocco
Misura 12 ×MT2,75
Posteriore
Tipo Ruota monoblocco
Misura 12 ×MT3,50
Freni
Anteriore
Tipo Freno a disco singolo
Funzionamento
Azionamento con la mano destra
Fluido DOT 4
Posteriore
Tipo Freno a disco singolo
Funzionamento
Azionamento con la mano sinistra
Fluido DOT 4Sospensione
Davanti Forcella telescopica
Posteriore Oscillazione unità
Ammortizzatori
AnterioreAmmortizzatore ad olio/molla a
spirale piana
PosterioreAmmortizzatore ad olio/molla a
spirale piana
Corsa della ruota
Anteriore 100 mm
Posteriore 90 mm
Parte elettrica
Sistema di accensione T.C.I. (digital)
Sistema di generatore
Tipo A.C. magneta
Uscita standard 14 V, 19,5A @ 5.000 rpm
Batteria:
Tipo GT7B-4
Potenza, capacità12V 6,5 AH
Tipo di faro
Alogena
5SJ-28199-H1 7/11/02 1:20 PM Page 104

8-4
CARATTERISTICHE TECNICHE
8
Potenza della lampadina ×quantità
Faro 12 V, 60/55W ×1
12 V, 55W ×1
Luce di stop/posizione 12 V, 5/21W ×2
posteriore
Freccia anteriore 12 V, 21W ×2
Freccia posteriore 12 V, 18W ×2
Luce ausiliaria 12 V, 5W ×1
Luce targa 12 V, 5W ×1
Segnalatore 12 V, 1,7W ×4
Spia abbagliante 12 V, 1,7W ×1
Spie degli indicatori di direzione 12 V, 3,4W ×2
Spia cambio dell’olio 12 V, 1,7W ×1
Spia dell’ABS 12 V, 1,7W ×1
Fusibili
Fusibile principale 30 A
Fusibile motore ABS 30 A
Fusibile del faro 15 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile dell’unità di controllo
ABS 10 A
Fusibile dell’accensione 7,5 A
Fusibile della ventola del
radiatore 4 A
Fusibile orologio (ausiliario) 10 A
5SJ-28199-H1 7/11/02 1:20 PM Page 105

Tutti i dati delle specifiche citati nel presente manuale sono
espressi in UNITÀ SI e METRICHE.
Utilizzare questa tabella per convertire i dati in unità
METRICHE in unità IMPERIAL.
Esempio:
VALORE
METRICOFATTORE DI
CONVERSIONEVALORE IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabella di conversione
DAL SISTEMA METRICO AL SISTEMA IMPERIAL
Unità metricaFattore di
conversioneUnità Imperial
Coppia serraggiom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g
× 2,205× 0,03527lb
oz
Velocitàkm/h
× 0.6214 mi/h
Distanzakm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacitàcc (cm3)
cc (cm3)
L (litri)
L (litri)× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Variekg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
8-5
CARATTERISTICHE TECNICHE
8
HAU04513
Tabella di conversioneTabella di conversione
5SJ-28199-H1 7/11/02 1:20 PM Page 106

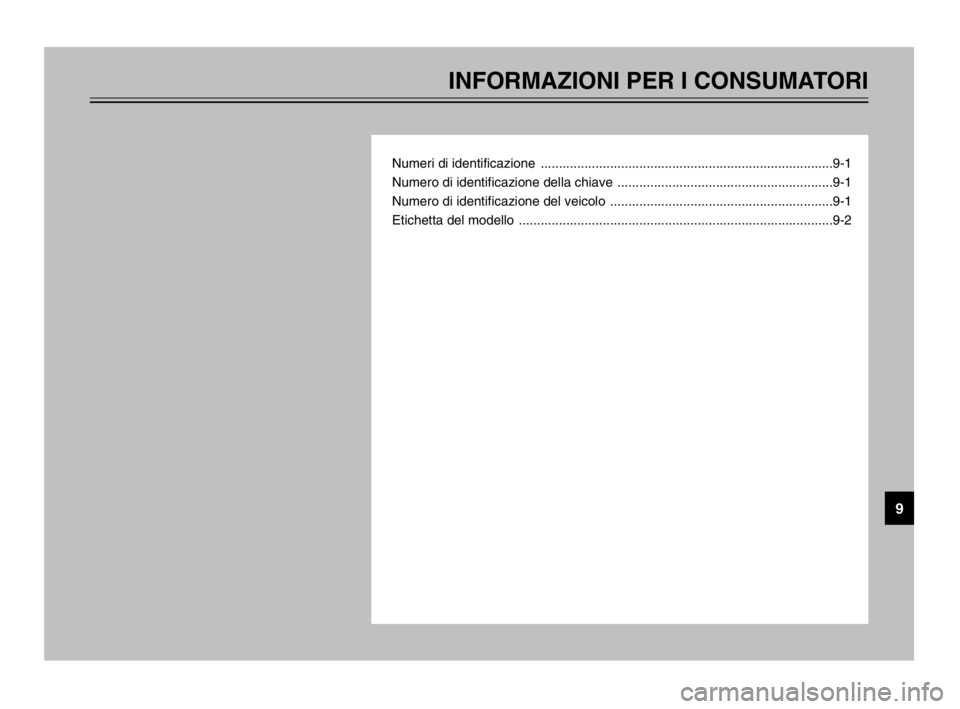

INFORMAZIONI PER I CONSUMATORI
Numeri di identificazione ................................................................................9-1
Numero di identificazione della chiave ...........................................................9-1
Numero di identificazione del veicolo .............................................................9-1
Etichetta del modello ......................................................................................9-2
9
5SJ-28199-H1 7/11/02 1:20 PM Page 107

9-1
HAU01039
INFORMAZIONI PER I CONSUMATORI
9
HAU02944
Numeri di identificazioneNumeri di identificazione
Riportare il numero di identificazione della
chiave, il numero di identificazione del
veicolo e le informazioni dell’etichetta del
modello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimen-
to in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
2. NUMERO DI IDENTIFICAZIONE
DEL VEICOLO:
3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU01041
Numero di identificazione della
chiave
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave.
Riportare questo numero nell’apposito
spazio ed usarlo come riferimento per
ordinare una chiave nuova.
HAU01044
Numero di identificazione del
veicolo
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è
impresso sul telaio.
NOTA:
Il numero di identificazione del veicolo
serve ad identificare lo scooter e può
venire utilizzato per immatricolarlo presso
le autorità competenti.
1
1. Numero di identificazione della chiave
1
1. Numero di identificazione del veicolo
1
6
5SJ-28199-H1 7/11/02 1:20 PM Page 108

9-2
INFORMAZIONI PER I CONSUMATORI
9
HAU03097
Etichetta del modelloEtichetta del modello
L’etichetta del modello è applicata
all’interno dello scomparto portaoggetti
posteriore (vedere pagina 3-20 per le pro-
cedure di apertura e chiusura dello scom-
parto portaoggetti posteriore). Riportare
le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.
1
1. Etichetta del modello
5SJ-28199-H1 7/11/02 1:20 PM Page 109

INDEX
E
Elementi del filtro dell’aria del motore e
del filtro dell’aria del carter della
cinghia trapezoidale, pulizia ...............6-21
Elenco dei controlli prima dell’utilizzo .....4-1
Etichetta del modello ..............................9-2
F
Feritoia di ventilazione ..........................6-23
Forcella, controllo .................................6-32
Frenatura ................................................5-3
Fusibili, sostituzione .............................6-36
G
Gioco del cavo dell’acceleratore,
regolazione ........................................6-23
Gioco della leva del freno,
regolazione ........................................6-27
Gioco della valvole, regolazione ...........6-23
Gruppi degli ammortizzatori,
regolazione ........................................3-21
I
Impianto di interruzione del circuito di
accensione .........................................3-22
Indicatore del livello del carburante ........3-5
Indicatore della temperatura del liquido
di raffreddamento .................................3-5
Informazioni sulla sicurezza ...................1-1
Interruttori sul manubrio .......................3-10
Commutatore luce abbagliante/
anabbagliante ....................................3-10Interruttore degli indicatori di
direzione ..........................................3-10
Interruttore dell’avvisatore acustico ...3-10
Interruttore di avviamento ..................3-11
Interruttore di spegnimento motore ....3-11
Interruttore lampeggio faro ................3-10
K
Kit di attrezzi in dotazione ......................6-1
L
Lampadina degli indicatori di
direzione (anteriori), sostituzione .......6-39
Lampadina degli indicatori di
direzione (posteriori), sostituzione .....6-40
Lampadina del fanalino posteriore/
dello stop, sostituzione ......................6-40
Lampadina del faro, sostituzione ..........6-37
Lampadina della luce targa,
sostituzione ........................................6-41
Leva del freno (anteriore) .....................3-11
Leva del freno posteriore ......................3-12
Leve del freno, lubrificazione ................6-31
Liquido freni, sostituzione .....................6-30
Liquido refrigerante ..............................6-19
Livello del liquido freni, controllo ..........6-29
M
Manopola e cavo dell’acceleratore,
controllo e lubrificazione ....................6-31
Manutenzione periodica e
lubrificazione ........................................6-3A
ABS ......................................................3-13
Accelerazione e decelerazione ..............5-3
Allarme antifurto ...................................3-10
Avviamento del motore ...........................5-1
Avvio del mezzo .....................................5-2
B
Batteria .................................................6-34
Blocchetto di accensione/
bloccasterzo .........................................3-1
C
Candela, controllo ................................6-12
Caratteristiche tecniche ..........................8-1
Carburante ...........................................3-16
Carenature e pannello, rimozione e
installazione .........................................6-6
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ......6-31
Cavalletto laterale .................................3-22
Cavi, controllo e lubrificazione ..............6-30
Consigli per una guida sicura .................1-2
Consumo di carburante, consigli per
ridurre ..................................................5-4
Contagiri .................................................3-4
Convertitore catalitico ...........................3-17
Copri-batteria, asportazione .................6-34
Cuscinetti delle ruote, controllo ............6-33
D
Display, multifunzione ............................3-5
5SJ-28199-H1 7/11/02 1:20 PM Page 110

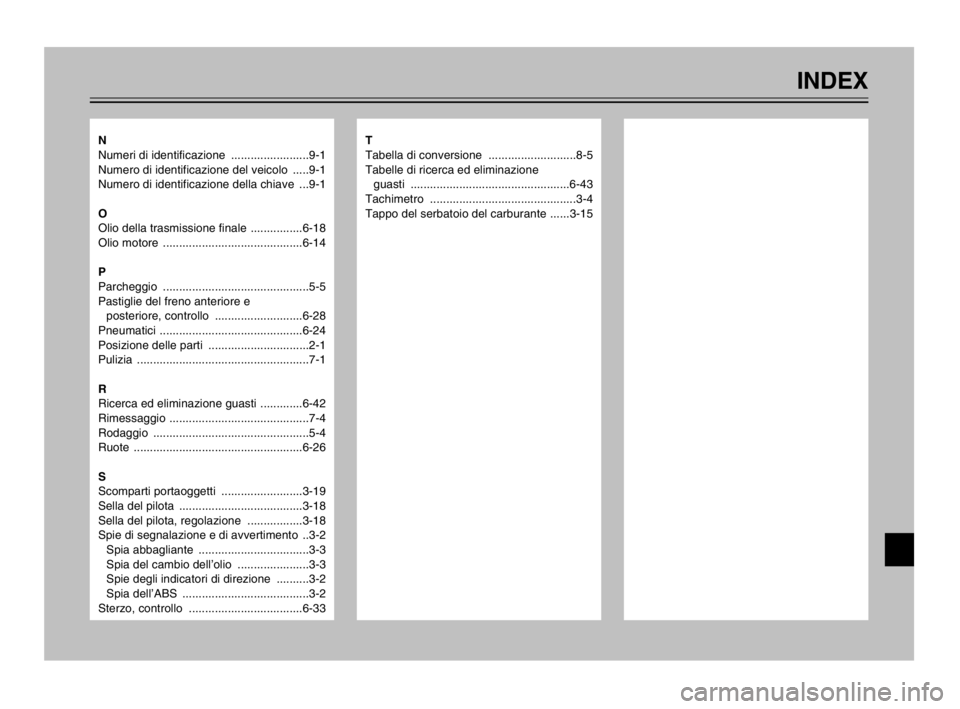

N
Numeri di identificazione ........................9-1
Numero di identificazione del veicolo .....9-1
Numero di identificazione della chiave ...9-1
O
Olio della trasmissione finale ................6-18
Olio motore ...........................................6-14
P
Parcheggio .............................................5-5
Pastiglie del freno anteriore e
posteriore, controllo ...........................6-28
Pneumatici ............................................6-24
Posizione delle parti ...............................2-1
Pulizia .....................................................7-1
R
Ricerca ed eliminazione guasti .............6-42
Rimessaggio ...........................................7-4
Rodaggio ................................................5-4
Ruote ....................................................6-26
S
Scomparti portaoggetti .........................3-19
Sella del pilota ......................................3-18
Sella del pilota, regolazione .................3-18
Spie di segnalazione e di avvertimento ..3-2
Spia abbagliante ..................................3-3
Spia del cambio dell’olio ......................3-3
Spie degli indicatori di direzione ..........3-2
Spia dell’ABS .......................................3-2
Sterzo, controllo ...................................6-33T
Tabella di conversione ...........................8-5
Tabelle di ricerca ed eliminazione
guasti .................................................6-43
Tachimetro .............................................3-4
Tappo del serbatoio del carburante ......3-15
INDEX
5SJ-28199-H1 7/11/02 1:20 PM Page 111
