2003 YAMAHA FJR1300A Manuale de Empleo (in Spanish)

ÍNDICE
1DÉ PRIORIDAD A LA SEGURIDAD
1
2DESCRIPCIÓN
2
3 FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
4 COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
5 UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
6 MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
7 CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7
8 ESPECIFICACIONES
8
9 INFORMACIÓN PARA EL CONSUMIDOR
9
INDEX
SAU00009
S5JWS2.book Page 1 Thursday, November 14, 2002 10:45 AM

S5JWS2.book Page 2 Thursday, November 14, 2002 10:45 AM

DÉ PRIORIDAD A LA SEGURIDAD
1
DÉ PRIORIDAD A LA SEGURIDAD ......................................................... 1-1
S5JWS2.book Page 1 Thursday, November 14, 2002 10:45 AM

1
1-1
SAU00021

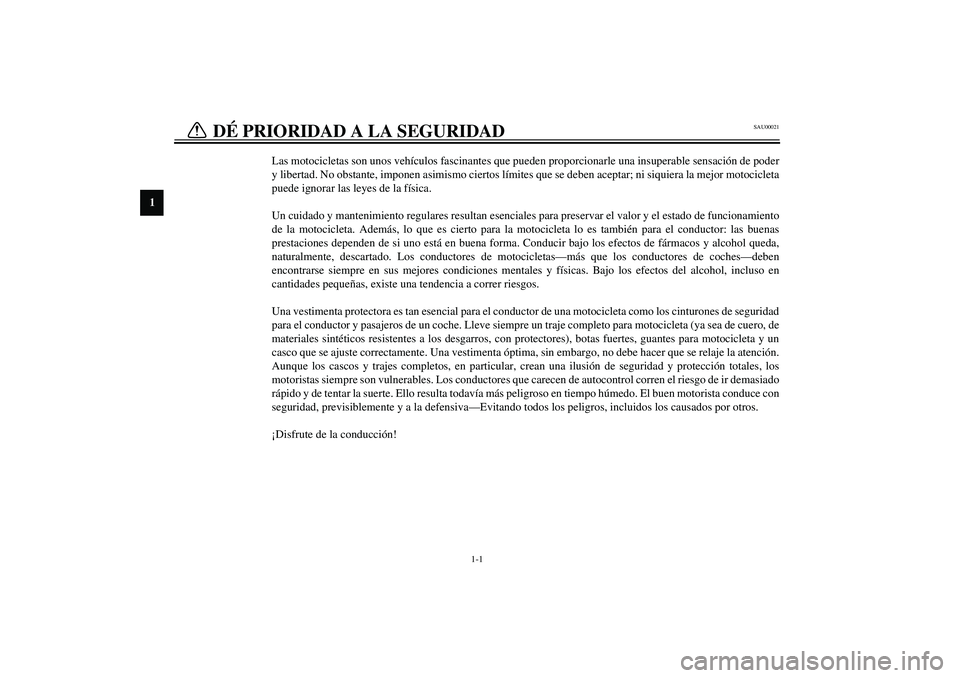

1-DÉ PRIORIDAD A LA SEGURIDAD
Las motocicletas son unos vehículos fascinantes que pueden proporcionarle una insuperable sensación de poder
y libertad. No obstante, imponen asimismo ciertos límites que se deben aceptar; ni siquiera la mejor motocicleta
puede ignorar las leyes de la física.
Un cuidado y mantenimiento regulares resultan esenciales para preservar el valor y el estado de funcionamiento
de la motocicleta. Además, lo que es cierto para la motocicleta lo es también para el conductor: las buenas
prestaciones dependen de si uno está en buena forma. Conducir bajo los efectos de fármacos y alcohol queda,
naturalmente, descartado. Los conductores de motocicletas—más que los conductores de coches—deben
encontrarse siempre en sus mejores condiciones mentales y físicas. Bajo los efectos del alcohol, incluso en
cantidades pequeñas, existe una tendencia a correr riesgos.
Una vestimenta protectora es tan esencial para el conductor de una motocicleta como los cinturones de seguridad
para el conductor y pasajeros de un coche. Lleve siempre un traje completo para motocicleta (ya sea de cuero, de
materiales sintéticos resistentes a los desgarros, con protectores), botas fuertes, guantes para motocicleta y un
casco que se ajuste correctamente. Una vestimenta óptima, sin embargo, no debe hacer que se relaje la atención.
Aunque los cascos y trajes completos, en particular, crean una ilusión de seguridad y protección totales, los
motoristas siempre son vulnerables. Los conductores que carecen de autocontrol corren el riesgo de ir demasiado
rápido y de tentar la suerte. Ello resulta todavía más peligroso en tiempo húmedo. El buen motorista conduce con
seguridad, previsiblemente y a la defensiva—Evitando todos los peligros, incluidos los causados por otros.
¡Disfrute de la conducción!
S5JWS2.book Page 1 Thursday, November 14, 2002 10:45 AM

DESCRIPCIÓN
2
Izquierda ......................................................................................................... 2-1
Derecha........................................................................................................... 2-2
Mandos e instrumentos................................................................................... 2-3
S5JWS2.book Page 1 Thursday, November 14, 2002 10:45 AM

2-1
2
SAU00026

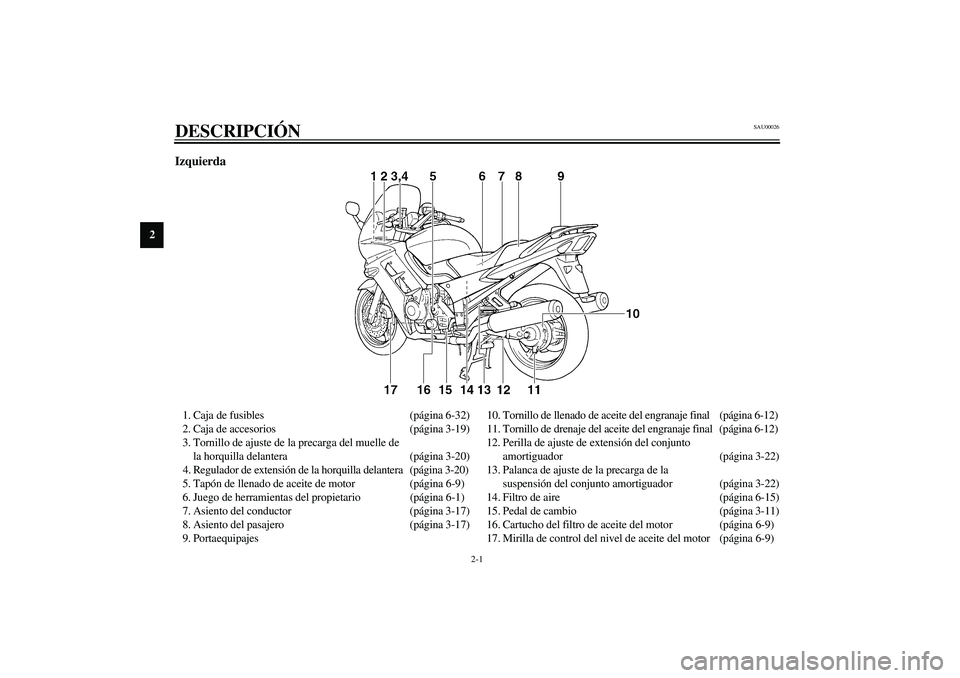

2-DESCRIPCIÓN Izquierda1. Caja de fusibles (página 6-32)
2. Caja de accesorios (página 3-19)
3. Tornillo de ajuste de la precarga del muelle de
la horquilla delantera (página 3-20)
4. Regulador de extensión de la horquilla delantera (página 3-20)
5. Tapón de llenado de aceite de motor (página 6-9)
6. Juego de herramientas del propietario (página 6-1)
7. Asiento del conductor (página 3-17)
8. Asiento del pasajero (página 3-17)
9. Portaequipajes10. Tornillo de llenado de aceite del engranaje final (página 6-12)
11. Tornillo de drenaje del aceite del engranaje final (página 6-12)
12. Perilla de ajuste de extensión del conjunto
amortiguador (página 3-22)
13. Palanca de ajuste de la precarga de la
suspensión del conjunto amortiguador (página 3-22)
14. Filtro de aire (página 6-15)
15. Pedal de cambio (página 3-11)
16. Cartucho del filtro de aceite del motor (página 6-9)
17. Mirilla de control del nivel de aceite del motor (página 6-9)
S5JWS2.book Page 1 Thursday, November 14, 2002 10:45 AM

DESCRIPCIÓN
2-2
2
Derecha18. Estribera del pasajero
19. Depósito de líquido refrigerante (página 6-13)
20. Batería(página 6-31)
21. Parabrisas
22. Fusible principal y fusible de la inyección
electrónica de gasolina (página 6-32, 6-33)
23. Tornillo de ajuste del hidráulico de
compresión de la horquilla delantera (página 3-21)
24. Pedal de freno (página 3-12)
25. Estribera del conductor
S5JWS2.book Page 2 Thursday, November 14, 2002 10:45 AM

DESCRIPCIÓN
2-3
2
Mandos e instrumentos1. Maneta de embrague (página 3-11)
2. Interruptores izquierdos del manillar (página 3-9)
3. Tacómetro (página 3-6)
4. Velocímetro (página 3-6)
5. Visor multifunción(página 3-7)
6. Interruptores derechos del manillar (página 3-10)
7. Maneta de freno (página 3-12)
8. Puño del acelerador (página 6-17)
9. Interruptor principal/bloqueo de la dirección(página 3-2)
10. Interruptor de luces de emergencia (página 3-10)
