2003 Peugeot 406 Break Kezelési útmutató (in Hungarian)

17-02-2003

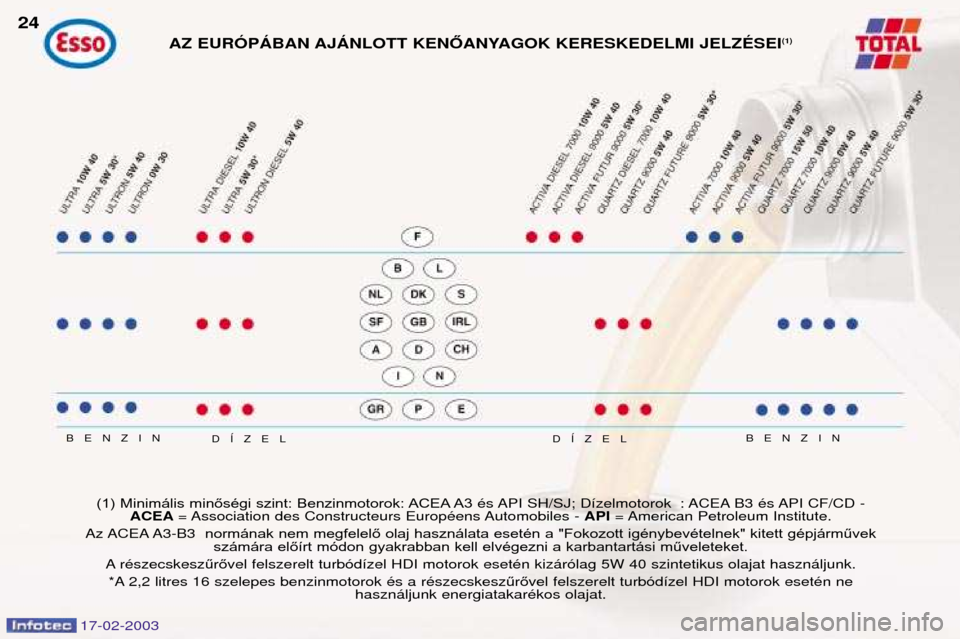

AZ EURîPçBAN AJçNLOTT KENŐANYAGOK KERESKEDELMI JELZƒSEI (1)
BENZIN BENZIN
24
(1) Minimális minőségi szint: Benzinmotorok: ACEA A3 Žs API SH/SJ; D’zelmotorok : ACEA B3 Žs API CF/CD -
ACEA = Association des Constructeurs EuropŽens Automobiles - API= American Petroleum Institute.
Az ACEA A3-B3 normának nem megfelelő olaj használata esetén a "Fokozott igénybevételnek" kitett gépjárművek
számára előírt módon gyakrabban kell elvégezni a karbantartási műveleteket.
A rŽszecskesz űrő vel felszerelt turb—d’zel HDI motorok esetŽn kiz‡r—lag 5W 40 szintetikus olajat haszn‡ljunk.
*A 2,2 litres 16 szelepes benzinmotorok Žs a rŽszecskesz űrő vel felszerelt turb—d’zel HDI motorok esetŽn ne
haszn‡ljunk energiatakarŽkos olajat.
DêZEL
DêZEL

17-02-2003
25
A 406 KARBANTARTçSA
Ajánlott kenőanyagok
A szemközti táblázatban szereplő
olajok az esetek többségében meg-felelőek.
A szemkšzti v‡ zlat pontosítja az
optimális sűrűségi tartományt a
használati hőmérsékletek függvé-nyében.
Ugyanakkor lehet "jobb minőségű"
szintetikus olajokat használni.
Félszintetikus, vagy szintetikus ola-
jok hiányában használhatók az
API SH/SJ minőségű olajok (benzin-
motorok esetén), vagy CD/CF minő-
ségű olajok (dízelmotorok esetén) a
"Különleges feltételek" karbantartási
terv betartásával, amely sűrűbb gya-
koriságot ír elő.
Kérjünk tanácsot a PEUGEOT-már-
kaképviselet szakembereitől a prob-
lémamentes használat megőrzése Žs
a karbantart‡si kšltsŽgek optima-liz‡l‡sa ŽrdekŽben. Eur—p‡n k’vŸli orsz‡gokban fordul-
junk a helyi Automobiles PEUGEOTkŽpviselethez.
KIZçRîLAG KIZçRîLAG
Mechanikus ESSO GEAR OIL BV TOTAL TRANSMISSION BV
sebessŽgv‡lt— 75W80 Cikksz.: 9736.41 75W80
KIZçRîLAG
Automata ATF 4HP20-AL4
sebessŽgv‡lt—k Cikksz.: 9736.22
Szervokorm‡ny ESSO ATF D TOTAL FLUIDE AT42 Cikksz.: 9730.94
Szervokorm‡ny FLUIDE DACikksz‡m: 9730. A1*
FŽkkšr PEUGEOT DOT4 Hűtőkör
KIZçRîLAG PROCOR TM108/GLYSANTIN G33 vagy REVKOGEL 2000
FagyvŽdelem Ð35 ¡C-ig
* Kiz‡r—lag nagyon hideg Žghajlatœ orsz‡gok esetŽn. M‡s aj‡nlott termŽkek

17-02-2003

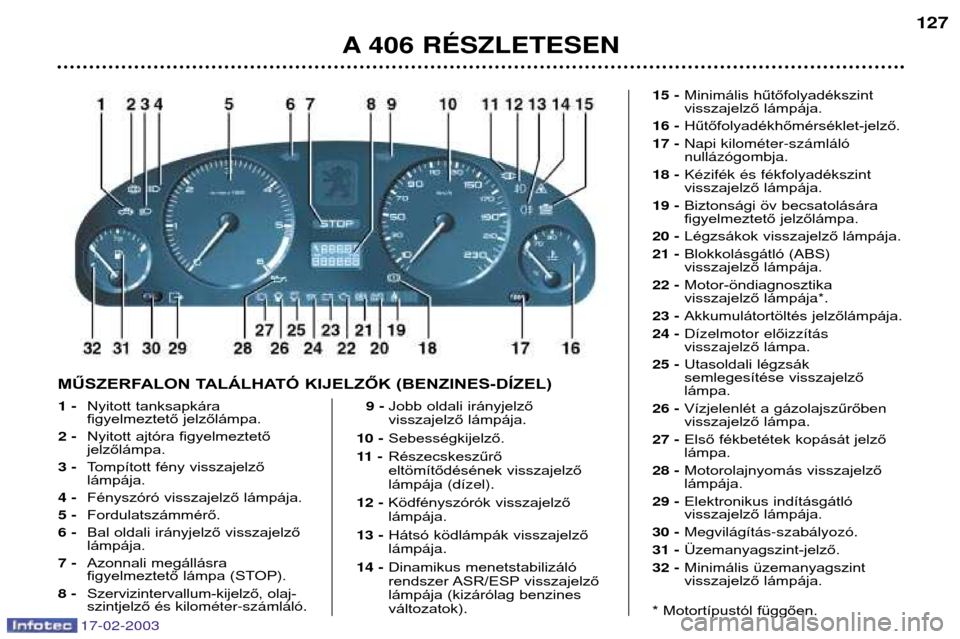

MŰSZERFALON TALÁLHATÓ KIJELZŐK (BENZINES-DÍZEL)1 - Nyitott tanksapkára
figyelmeztető jelzőlámpa.
2 - Nyitott ajtóra figyelmeztetőjelzőlámpa.
3 - Tompított fény visszajelzőlámpája.
4 - Fényszóró visszajelző lámpája.
5 - Fordulatszámmérő.
6 - Bal oldali irányjelző visszajelzőlámpája.
7 - Azonnali megállásra
figyelmeztető lámpa (STOP).
8 - Szervizintervallum-kijelző, olaj-
szintjelző é s kilomŽter-sz‡ml‡l—. 9 -
Jobb oldali irányjelző
visszajelző lámpája .
10 - Sebességkijelző.
11 - Részecskeszűrő
eltömítődésének visszajelzőlámpája (d’zel).
12 - Ködfényszórók visszajelző
lámpája.
13 - Hátsó ködlámpák visszajelzől‡mp‡ja.
14 - Dinamikus menetstabilizáló
rendszer ASR/ESP visszajelző
lámpája (kizárólag benzinesváltozatok) .
A 406 RƒSZLETESEN 127
15 -
Minimális hűtőfolyadékszint
visszajelző lámpája.
16 - Hűtőfolyadékhőmérséklet-jelző.
17 - Napi kilomŽter-sz‡ml‡l—null‡z—gombja.
18 - KŽzifŽk Žs fŽ kfolyadékszint
visszajelző lámpája.
19 - Biztonsági öv becsatolására
figyelmeztető jelzőlámpa.
20 - Légzsákok visszajelző lámpája.
21 - Blokkolásgátló (ABS)
visszajelző lámpája.
22 - Motor-öndiagnosztika
visszajelző lámpáj a*.
23 - Akkumulátortöltés jelzőlámpája.
24 - D’zelmotor el őizz’t‡s
visszajelz ől‡mpa.
25 - Utasoldali légzsák
semlegesítése visszajelzőlámpa.
26 - Vízjelenlét a gázolajszűrő ben
visszajelző lámp a.
27 - Első fékbetétek kopását jelzőlámpa.
28 - Motorolajnyomás visszajelzőlámpája.
29 - Elektronikus indításgátló
visszajelző lámpája.
30 - Megvil‡g’t‡s-szab‡lyoz—.
31 - Üzemanyagszint-jelző.
32 - Minimális üzemanyagszint
visszajelző lámpája.
* Motortípustól függően.

17-02-2003

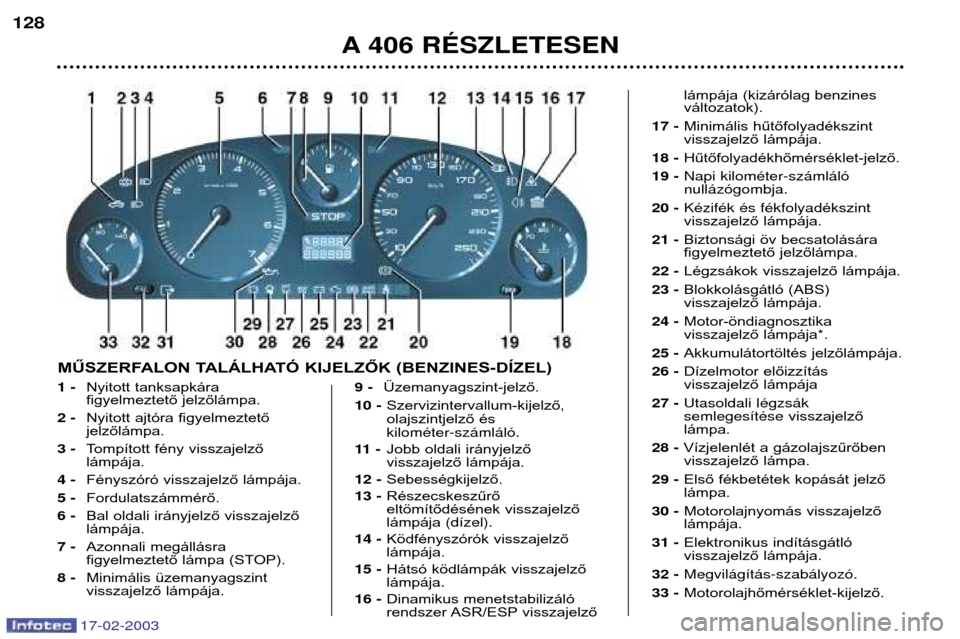

1 - Nyitott tanksapkára
figyelmeztető jelzőlámpa.
2 - Nyitott ajtóra figyelmeztetőjelzőlámpa.
3 - Tompított fény visszajelzőlámpája.
4 - Fényszóró visszajelző lámpája.
5 - Fordulatszámmérő.
6 - Bal oldali irányjelző visszajelzőlámpája.
7 - Azonnali megállásra
figyelmeztető lámpa (STOP).
8 - Minimális üzemanyagszint
visszajelző lámpája. 9 -
Üzemanyagszint-jelző.
10 - Szervizintervallum-kijelző,
olajszintjelző és kilomŽter-sz‡ml‡l—.
11 - Jobb oldali irányjelző
visszajelző lámpája.
12 - Sebességkijelző.
13 - Részecskeszűrő
eltömítődésének visszajelzőlámpája (d’zel).
14 - Ködfényszórók visszajelzőlámpája.
15 - Hátsó ködlámpák visszajelzőlámp ‡ja.
16 - Dinamikus menetstabilizáló
rendszer ASR/ESP visszajelző lámpája (kizárólag benzines változatok).
17 - Minimális hűtőfolyadékszint
visszajelző lámpája.
18 - Hűtőfolyadékhőmérséklet-jelző.
19 - Napi kilomŽter-sz‡ml‡l—null‡z—gombja.
20 - KŽzifŽk Žs fŽkfolya dékszint
visszajelző lámpája.
21 - Biztonsági öv becsatolására
figyelmeztető jelzőlámpa.
22 - Légzsákok visszajelző lámpája.
23 - Blokkolásgátló (ABS)
visszajelző lámpája.
24 - Motor-öndiagnosztika
visszajelző lámpája *.
25 - Akkumulátortöltés jelzőlámpája.
26 - Dízelmotor előizzítás
visszajelző lámpája
27 - Utasoldali lŽgzs‡k
semleges’tŽse visszajelző
lámpa.
28 - Vízjelenlét a gázolajszűrőben
visszajelző lámpa.
29 - Első fékbetétek kopását jelző lámpa.
30 - Motorolajnyomás visszajelzőlámpája .
31 - Elektronikus indításgátló
visszajelző lámpája.
32 - Megvil‡g’t‡s-szab‡lyoz—.
33 - Motorolajhőmérséklet-kijelző.
A 406 RƒSZLETESEN
128
MŰSZERFALON TALÁLHATÓ KIJELZŐK (BENZINES-DÍZEL)

17-02-2003
A 406 RƒSZLETESEN129
1
- Nyitott tanksapkára
figyelmeztető jelzőlámpa.
2 - Nyitott ajtóra figyelmeztetőjelzőlámpa.
3 - Tompított fény visszajelzőlámpája.
4 - Fényszóró visszajelző lámpája.
5 - Fordulatszámmérő.
6 - Bal oldali irányjelző visszajelzőlámpája.
7 - Azonnali megállásra
figyelmeztető lámpa (STOP).
8 - Minimális üzemanyagszint
visszajelző lámpája.
9 - Üzemanyagszint-jelző. 10 -
Szervizintervallum-kijelző,
olajszintjelző és kilométer-számláló.
11 - Jobb oldali irányjelző
visszajelző lámpája.
12 - Sebességkijelző.
13 - Részecskeszűrő
eltömítődésének visszajelző
lámpája (dízel).
14 - Ködfényszórók visszajelzőlámpája.
15 - Hátsó ködlámpák visszajelzőlámpája.
16 - Dinamikus menetstabilizáló
rendszerASR/ESP visszajelző
lámpája (kizárólag benzinesváltozatok). 17 -
Minimális hűtőfolyadékszint
visszajelző lámpája.
18 - Hűtőfolyadékhőmérséklet-jelző.
19 - Napi kilométer-számlálónullázógombja.
20 - Kézifék és fékfolyadékszint
visszajelző lámpája.
21 - Biztonsági öv becsatolására
figyelmeztető jelzőlámpa.
22 - Légzsákok visszajelző lámpája.
23 - Blokkolásgátló (ABS)
visszajelző lámpája.
24 - Motor-öndiagnosztika
visszajelző lámpája *.
25 - Akkumulátortöltés jelzőlámpája.
26 - Dízelmotor előizzítás
visszajelző lámpa.
27 - Utasoldali légzsák semlegesítése
visszajelző lámpa.
28 - Vízjelenlét a gázolajszűrőben
visszajelző lámpa.
29 - Első fékbetétek kopását jelzőlámpa.
30 - Motorolajnyomás visszajelzőlámpája.
31 - Működési program kijelzője.
32 - Fokozatválasztó karhelyzetkijelzője.
33 - Elektronikus indításgátló
visszajelző lámpája.
34 - Megvilágítás-szabályozó.
35 - Motorolajhőmérséklet-kijelző.
* Motortípustól függően.
MŰSZERFALON TALÁLHATÓ KIJELZŐK (AUTOMATA SEBESSÉGVÁLTÓ)

17-02-2003
MŰKÖDÉS ELLENŐRZÉSE
Ha az alábbi visszajelzések járó motornál folyamatosan láthatók, vagy vil-
lognak, akkor az adott egység hibás működésére engednek következtetni.
Bizonyos jelzések megjelenését hangjelzés és egy a többfunkciós képer-
nyőn megjelenő üzenete kísérhet. Vegyük komolyan ezt a figyelmeztetést:
forduljunk mihamarabb a legközelebbi PEUGEOT-szervizhez.
Amennyiben menet közben megjelenik az azonnali megállásra figyelmez-
tető STOP jelzés, kötelező megállni; állítsa le a gépjárművet a legnagyobb
biztonság figyelembevételével.Azonnali megállásra figyelmeztető jelzés (STOP)
Megjelenik a "motorolajnyomás", a "minimális fékfolyadékszint", valamint az "elektronikus fékerőelosztó rendszer hiba" visszajelzés
és a "hűtőfolyadékhőmérséklet-jelző által mutatott túl magas
hőmérséklet" esetén.
Minden egyes gyújtásráadáskor megjelenik. FeltŽtlenŸl meg kell ‡llni: ha a jelzés villog járó motornál.
Forduljunk valamelyik PEUGEOT-szervizhez.
Motorolajnyom‡s visszajelzŽs
Együtt jelenik meg az "azonnali megállásra" figyelmeztető jelzéssel (STOP).
FeltŽtlenŸl azonnal meg kell ‡llni, ha járó motornál megjelenik.
Jelzi, hogy: Ð az olajnyomás túl alacsony,
Ð a kenőrendszerben kevés az olaj. Egészítsük ki a szintet.
Forduljunk gyorsan valamelyik PEUGEOT-szervizhez. Minimális hűtőfolyadékszint visszajelzés
Feltétlenül azonnal meg kell állni.
A folyadékszint pótlásakor várjuk
meg, amíg a motor lehűl.
A hűtőrendszer nyomás alatt van.
Hibaelhárítás esetén bármely égési
sérülés elkerülése érdekében for-
gassuk el a kupakot az első kattaná-
sig, hogy lecsökkentsük a nyomást.
Amikor a nyomás lecsökkent, vegyük le a kupakot és egészítsük ki
a szintet.
Forduljunk valamelyik PEUGEOT- szervizhez.
Nyitott tanksapka visszajelzŽs
A jelzŽs megjelenik, ha a tanksapka rosszul van be-
csavarva, vagy hi‡nyzik.
A 406 RÉSZLETESEN
130

17-02-2003
Kézifék és minimális fékfolyadékszint valamint
elektronikus fékerőelosztó visszajelzés
Minden gyújtásráadás alkalmával megjelenik.
Jelzi, hogy: Ð a kézifék behúzott vagy nem megfelelően kiengedett helyzetben van,
és a "STOP" jelzéssel együtt:Ð a fékfolyadék szintje a minimális érték alatt van (ha a visszajelzés kiengedett
kézifék esetén is látható),
Ð ha az ABS visszajelzéssel egyidejűleg látható, az elektronikus fékerőelosztó
rendszer meghibásodását jelzi.
FeltŽtlenŸl azonnal meg kell ‡llni.
Forduljunk egy PEUGEOT-szervizhez.
Blokkol‡sg‡tl— (ABS) rendszer visszajelzŽse
Minden egyes gyújtásráadáskor megjelenik 3 másodpercig.
A visszajelzés 12 km/h felett történő megjelenése az ABS-rendszer
működési rendellenességét jelzi.
A gépjármű klasszikus fékrendszere fékszervoval mindemellett továbbra isműködőképes.
Forduljunk valamelyik PEUGEOT-szervizhez.
Részecskeszűrő eltömítődésének visszajelzése
(dízelmotor esetén)
Ezen visszajelzés megjelenését egy
hangjelzés kíséri.
A visszajelzés villogása járó motornál,
a részecseszűrő telítettségének vagy
a motor alapjáraton történő túl hosszú
ideig tartó működtetésének következ-
ménye (fehér füst a kipufogón).
Amennyiben nem változtatjuk meg az
üzemeltetési feltételeket, fennáll a
szűrő eltömítődésének veszélye.
Amikor a menetfeltételek lehetővé te-
szik, közlekedjünk legalább három
percig 60 km/h feletti sebességgel.
Ha a visszajelzés megjelenik, fordul-
junk azonnal egy PEUGEOT-szerviz-hez. Az első fékbetétek kopásának jelzése
Az Ön biztonsága érdekében a fékbetéteket még a jelzés megjelenése
előtt cseréltesse ki.
A 406 RÉSZLETESEN
131
Dinamikus menetstabilizátor
(ESP) működésénekvisszajelzése
A rendszer bekapcsolásakor villog.
Folyamatosan látható letiltás vagy
meghibásodás esetén.

17-02-2003
Utasoldali lŽgzs‡k semleges’tŽsŽnek jelzŽse
Ezen jelzés megjelenésére
egy hangjelzés és egy a többfunk-
ciós képernyőn megjelenő üzenetköveti. Ha az utasoldali légzsák semlegesít-
ve van, a kijelzés a gyújtás bekapc-
solásakor megjelenik és látható ismarad.
Minden esetben ha a jelzés villog,
forduljunk egy PEUGEOT-szerviz-hez.
LŽgzs‡kok jelzŽse
A jelzés a gyújtás bekap-csolásakor hat másodperciglátható.
A jelzés járó motornál történő megje-
lenése, melyet egy hangüzenet és
egy a többfunkciós képernyőn meg-
jelenő üzenet követ jelzi, hogy a
frontális vagy oldalsó légzsákokmeghibásodtak.
Forduljunk egy PEUGEOT-szervizhez.
* Motortípustól függően.
Víz jelenléte a gázolajszűrőben visszajelzés
(országtól függően)
Ha ez a visszajelzés megjelenik, azonnal forduljunk valamelyik
PEUGEOT-szervizhez.
Fennáll a befecskendező-rendszer meghibásodásának veszélye. Izzítás visszajelző lámpa (dízelmotor esetén)
Ha a hőmérséklet elégséges, a jelzés nem jelenik meg és elindíthatja a
motort várakozás nélkül.
Ha a jelzés megjelenik, várja meg a kialvását az indítómotor működtetése előtt. Motor-šndiagnosztika visszajelzŽse*
Minden egyes gyújtásráadáskor megjelenik.
Ha folyamatosan látható járó motor esetén, az a környezetvédelmi rend-
szer meghibásodását jelzi.
Járó motornál történő villogása a befecskendező és gyújtórendszer meghibá-
sodására utal. Fennáll a katalizátor megrongálódásának veszélye (kizárólag
benzines motorok esetén).
Forduljunk azonnal valamelyik PEUGEOT-szervizhez. Akkumul‡tortšltŽs jelzŽse
Minden egyes gyújtásráadáskor megjelenik.
A járó motornál történő megjelenése az alábbiakat jelentheti:
Ð a töltőkör hibás,
Ð az akkumulátor, vagy az indítómotor sarui meglazultak,
Ð a generátor szíja szakadt, vagy laza,
Ð a generátor hibás.
Forduljunk valamelyik PEUGEOT-szervizhez.
A 406 RÉSZLETESEN
132
