2003 Peugeot 406 Break Kezelési útmutató (in Hungarian)

17-02-2003
A 406 KARBANTARTÁSA
36

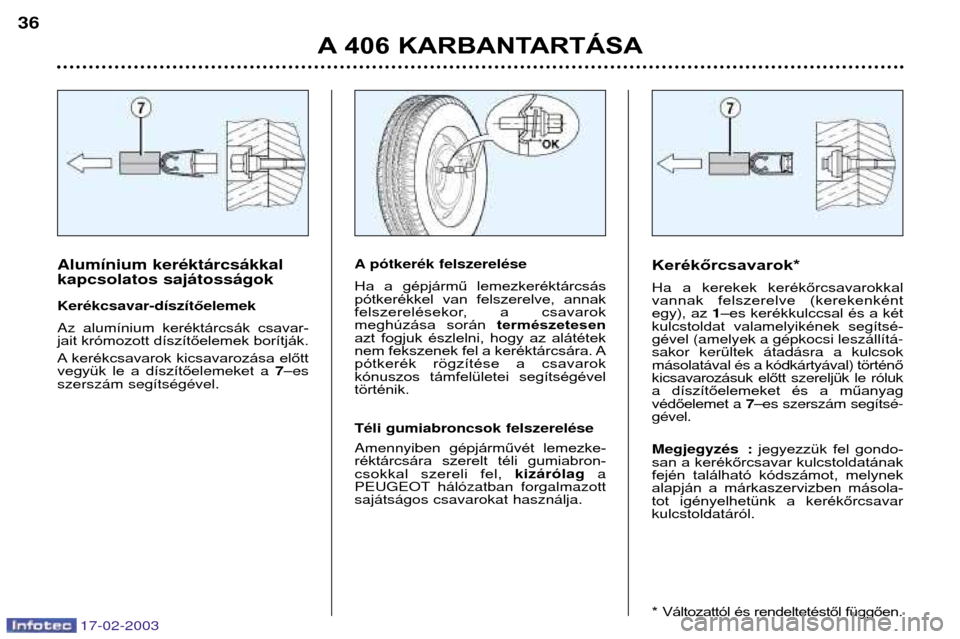

Kerékőrcsavarok* Haa kerekek kerékőrcsavarokkal
vannak felszerelve (kerekenként
egy), az 1–es kerékkulccsal és a két
kulcstoldat valamelyikének segítsé-gével (amelyek a gŽpkocsi lesz‡ll’t‡-
sakor kerŸltek ‡tad‡sra a kulcsokm‡solat‡val Žs a k—dk‡rty‡val) történő
kicsavarozásuk előtt szereljŸk le r—luk
a díszítőelemeket és a műanyag
védőelemet a 7Ðes szersz‡m seg’tsŽ-
gŽvel.
MegjegyzŽs : jegyezzük fel gondo-
san a kerékőrcsavar kulcstoldatának
fején található kódszámot, melynek
alapján a márkaszervizben másola-
tot igényelhetünk a kerékőrc savar
kulcstoldat‡r—l.
* Változattól és rendeltetéstől függően.
Alum’nium kerŽkt‡rcs‡kkal kapcsolatos saj‡toss‡gok KerŽkcsavar-d’sz’t őelemek
Az alum’nium keréktárcsák csavar-
jait krómozott díszítőelemek borítják.
A kerékcsavarok kicsavarozása előtt
vegyük le a díszítő elemeket a 7Ðes
szersz‡m seg’tsŽgŽvel.A p—tkerŽk felszerelŽse
Ha a gépjármű lemezkeréktárcsás
pótkerékkel van felszerelve, annak
felszerelésekor, a csavarok
meghúzása során természetesen
azt fogjuk észlelni, hogy az alátétek
nem fekszenek fel a keréktárcsára. A
pótkerék rögzítése a csavarok
kónuszos támfelületei segítségéveltörténik. TŽli gumiabroncsok felszerelŽse Amennyiben gŽp járművét lemezke-
réktárcsára szerelt téli gumiabron-
csokkal szereli fel, kiz‡r—lag a
PEUGEOT h‡l—zatban forgalmazottsaj‡ts‡gos csavarokat haszn‡lja.

17-02-2003
VEGZES ÜZEMŰ BENZINES/LPG VÁLTOZAT169
Defekt

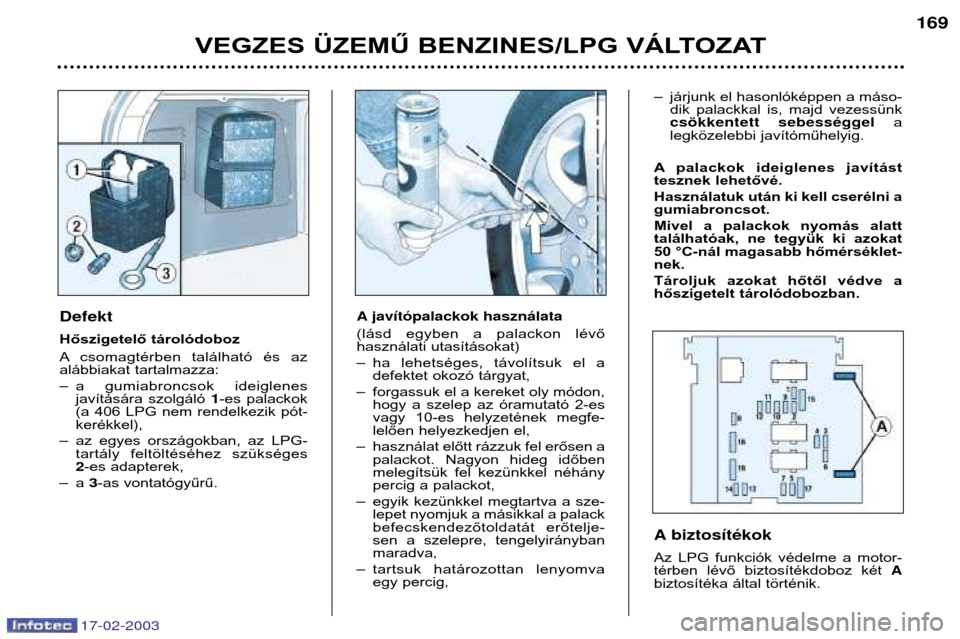

Hőszigetelő tárolódoboz A csomagtérben található és az
alábbiakat tartalmazza: Ð a gumiabroncsok ideiglenes
javítására szolgáló 1-es palackok
(a 406 LPG nem rendelkezik pót-kerékkel),
Ð az egyes országokban, az LPG-
tartály feltöltéséhez szükséges 2-es adapterek,
Ð a 3-as vontatógyűrű.
A biztos’tŽkok
Az LPG funkciók védelme a motor-
térben lévő biztosítékdoboz két A
biztosítéka által történik.
A jav’t—palackok haszn‡lata
(lásd egyben a palackon lévő
használati utasításokat) Ð
ha lehetséges, távolítsuk el a
defektet okozó tárgyat,
Ð forgassuk el a kereket oly módon,
hogy a szelep az óramutató 2-es
vagy 10-es helyzetének megfe-
lelően helyezkedjen el,
Ð használat előtt rázzuk fel erősen a
palackot. Nagyon hideg időben
melegítsük fel kezünkkel néhány
percig a palackot,
Ð egyik kezünkkel megtartva a sze-
lepet nyomjuk a másikkal a palack
befecskendezőtoldatát erőtelje-
sen a szelepre, tengelyiránybanmaradva,
Ð tartsuk határozottan lenyomva
egy percig, Ð
járjunk el hasonlóképpen a máso-
dik palackkal is, majd vezessünkcsškkentett sebessŽggel a
legközelebbi javítóműhelyig.
A palackok ideiglenes javítást
tesznek lehetővé.
Használatuk után ki kell cserélni a gumiabroncsot.
Mivel a palackok nyomás alatt
találhatóak, ne tegyük ki azokat
50 °C-nál magasabb hőmérséklet-nek.
Tároljuk azokat hőtől védve a
hőszigetelt tárolódobozban.

17-02-2003
A"borostyánszínű" izzó-
kat ugyanolyan jellemzők-
kel rendekező és ugyan-
olyan színű izzókkal cse-
réljük ki.
Bizonyos klímaviszonyok esetén
(alacsony hőmérséklet, nedves-ség) a fényszóróüvegek belső
felületén megjelenő pára
normálisnak tekinthető; néhány
perccel a fényszórók bekap-
csolását követően eltűnik.

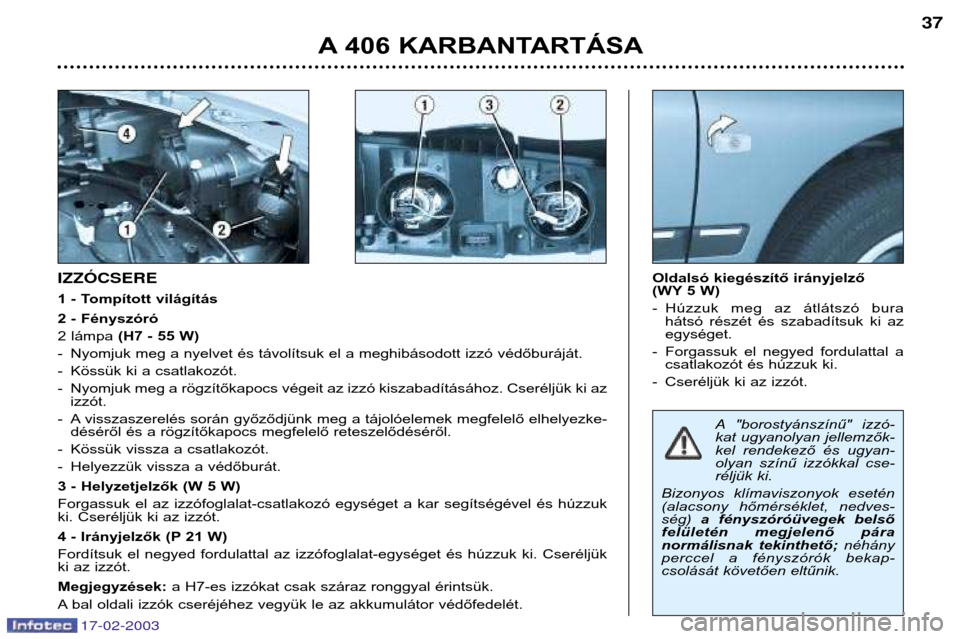

IZZîCSERE
1 - Tompított világítás
2 - Fényszóró 2 lámpa (H7 - 55 W)
- Nyomjuk meg a nyelvet és távolítsuk el a meghibásodott izzó védőburáját.
- Kössük ki a csatlakozót.
- Nyomjuk meg a rögzítőkapocs végeit az izzó kiszabadításához. Cseréljük ki az izzót.
- A visszaszerelés során győződjünk meg a tájolóelemek megfelelő elhelyezke- déséről és a rögzítőkapocs megfelelő reteszelődéséről.
- Kössük vissza a csatlakozót.
- Helyezzük vissza a védőburát.
3 - Helyzetjelzők (W 5 W)
Forgassuk el az izzófoglalat-csatlakozó egységet a kar segítségével és húzzuk
ki. Cseréljük ki az izzót.
4 - Irányjelzők (P 21 W)
Fordítsuk el negyed fordulattal az izzófoglalat-egységet és húzzuk ki. Cseréljük
ki az izzót. Megjegyzések: a H7-es izzókat csak száraz ronggyal érintsük.
A bal oldali izzók cseréjéhez vegyük le az akkumulátor védőfedelét. Oldalsó kiegészítő irányjelző
(WY 5 W)
- Húzzuk meg az átlátszó bura
hátsó részét és szabadítsuk ki az egységet.
- Forgassuk el negyed fordulattal a csatlakozót és húzzuk ki.
- Cseréljük ki az izzót.
A 406 KARBANTARTÁSA 37

17-02-2003

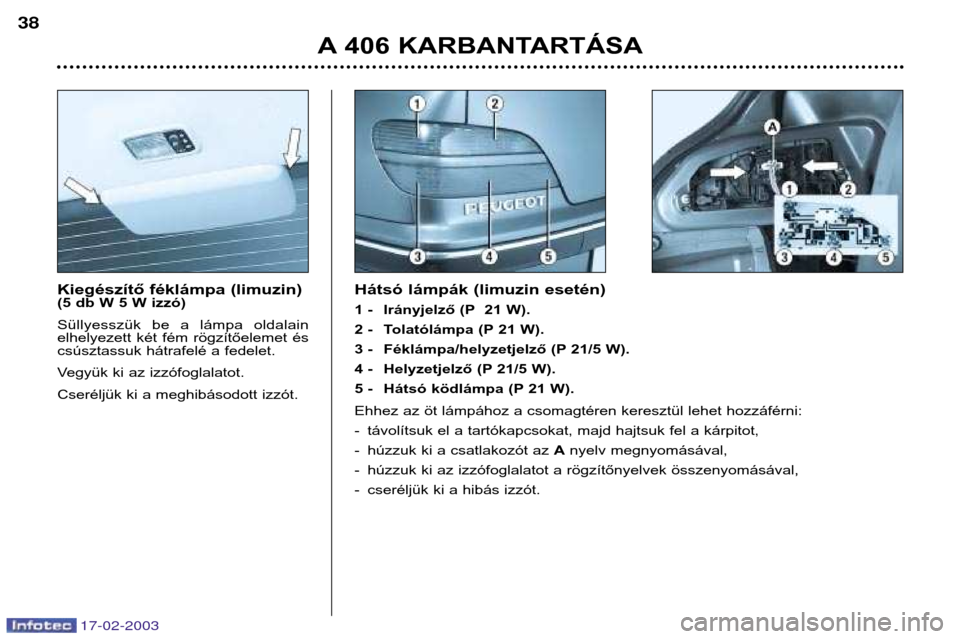

Kiegészítő féklámpa (limuzin)
(5 db W 5 W izzó)
Süllyesszük be a lámpa oldalain
elhelyezett két fém rögzítőelemet és
csúsztassuk hátrafelé a fedelet.
Vegyük ki az izzófoglalatot.
Cseréljük ki a meghibásodott izzót. Hátsó lámpák (limuzin esetén)
1 - Irányjelző (P 21 W).
2 - Tolatólámpa (P 21 W).
3 - Féklámpa/helyzetjelző (P 21/5 W).
4 - Helyzetjelző (P 21/5 W).
5 - Hátsó ködlámpa (P 21 W).
Ehhez az öt lámpához a csomagtéren keresztül lehet hozzáférni:
- távolítsuk el a tartókapcsokat, majd hajtsuk fel a kárpitot,
- húzzuk ki a csatlakozót az
Anyelv megnyomásával,
- húzzuk ki az izzófoglalatot a rögzítőnyelvek összenyomásával,
- cseréljük ki a hibás izzót.
A 406 KARBANTARTÁSA
38

17-02-2003
Lámpák a csomagtérajtón
Nyissuk ki a fedelet a kivágás mentén.
Kössük ki a csatlakozót az Anyelv
kiszabadításával.
Csavarjuk ki a két anyát.
Emeljük ki a lámpát a két Bnyelv
összenyomásával. Húzzuk ki az izzófoglalatot a
Cnyel-
vek megnyomásával.
Cseréljük ki a hibás izzót.
1 - Helyzetjelző (P21/5W).
2 - Tolatólámpa (P21W).
3 - Ködlámpa (P21W). Rendszámtábla-világítás (W5W)
Távolítsuk el az átlátszó burát.
Cseréljük ki a meghibásodott izzót.
A 406 KARBANTARTÁSA
40

17-02-2003

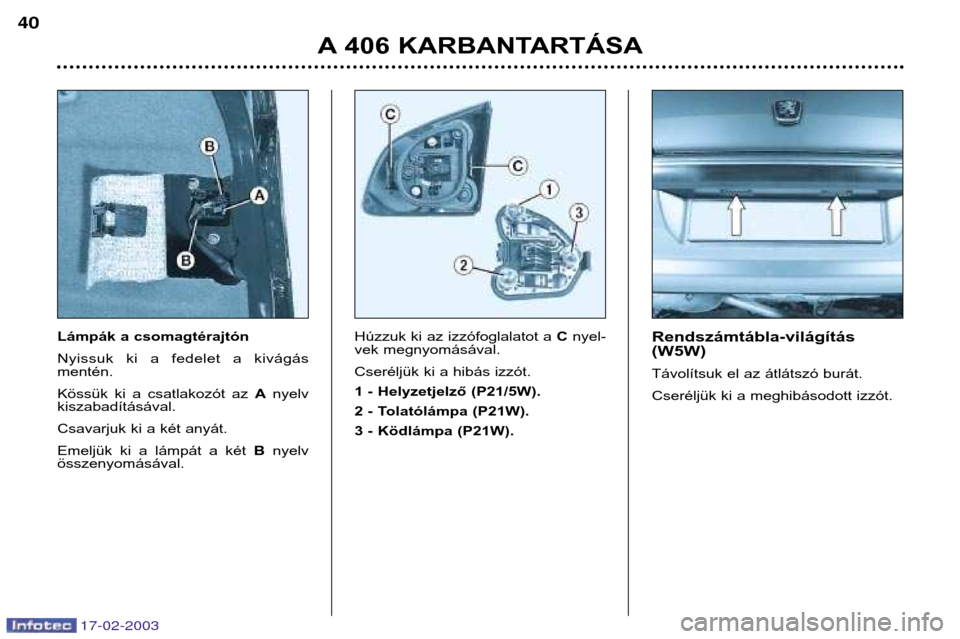

Hátsó lámpák (break)
Sárvédőlemezen levő lámpák
A kárpit kiszereléséhez húzzuk a
fogantyút magunk felé, kiszabadítva
felfelé a burkolatot.Nyissuk ki a fedelet a gyújtáskulcssegítségével.
Húzzuk ki a csatlakozót az
Afémrúd
megnyomásával.
Csavarjuk ki a Bszárnyas anyát.
Szabadítsuk ki a lámpát. Az izzókhoz történő hozzáféréshez
nyomjuk meg a nyelveket és sza-
badítsuk ki az izzófoglalatot.
1 - Féklámpa/helyzetjelző
(P 21/5 W).
2 - Irányjelzők (P 21 W).
Cseréljük ki a hibás izzót.
A 406 KARBANTARTÁSA 39

17-02-2003
Lámpák a csomagtérajtón
Nyissuk ki a fedelet a kivágás mentén.
Kössük ki a csatlakozót az Anyelv
kiszabadításával.
Csavarjuk ki a két anyát.
Emeljük ki a lámpát a két Bnyelv
összenyomásával. Húzzuk ki az izzófoglalatot a
Cnyel-
vek megnyomásával.
Cseréljük ki a hibás izzót.
1 - Helyzetjelző (P21/5W).
2 - Tolatólámpa (P21W).
3 - Ködlámpa (P21W). Rendszámtábla-világítás (W5W)
Távolítsuk el az átlátszó burát.
Cseréljük ki a meghibásodott izzót.
A 406 KARBANTARTÁSA
40

17-02-2003

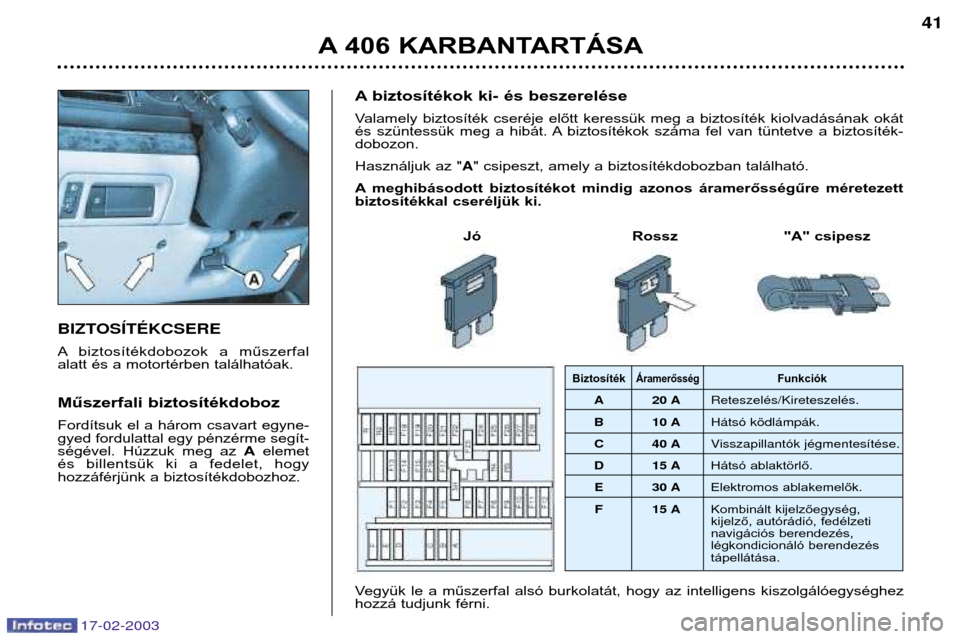

BIZTOSêTƒKCSERE
A biztosítékdobozok a műszerfal
alatt és a motortérben találhatóak.
Műszerfali biztosítékdoboz
Fordítsuk el a három csavart egyne- gyed fordulattal egy pénzérme segít-
ségével. Húzzuk meg az Aelemet
és billentsük ki a fedelet, hogy
hozzáférjünk a biztosítékdobozhoz. A biztosítékok ki- és beszerelése
Valamely biztosíték cseréje előtt keressük meg a biztosíték kiolvadásának okát
és szüntessük meg a hibát. A biztosítékok száma fel van tüntetve a biztosíték-dobozon.
Használjuk az "
A" csipeszt, amely a biztosítékdobozban található.
A meghibásodott biztosítékot mindig azonos áramerősségűre méretezett
biztosítékkal cseréljük ki.
Jó Rossz "A" csipesz
Vegyük le a műszerfal alsó burkolatát, hogy az intelligens kiszolgálóegységhez
hozzá tudjunk férni.
Biztosíték ÁramerősségFunkciók
A 20 A ReteszelŽs/KireteszelŽs.
B 10 A H‡ts— kšdl‡mp‡k.
C 40 A Visszapillant—k jŽgmentes’tŽse.
D 15 A Hátsó ablaktörlő.
E 30 A Elektromos ablakemelők.
F 15 A Kombinált kijelzőegység,
kijelző, autórádió, fedélzeti
navigációs berendezés,
légkondicionáló berendezéstápellátása.
A 406 KARBANTARTÁSA 41
