2003 Peugeot 307 SW Vodič za korisnike (in Croatian)

14-04-2003
PRAKTIČNE INFORMACIJE149

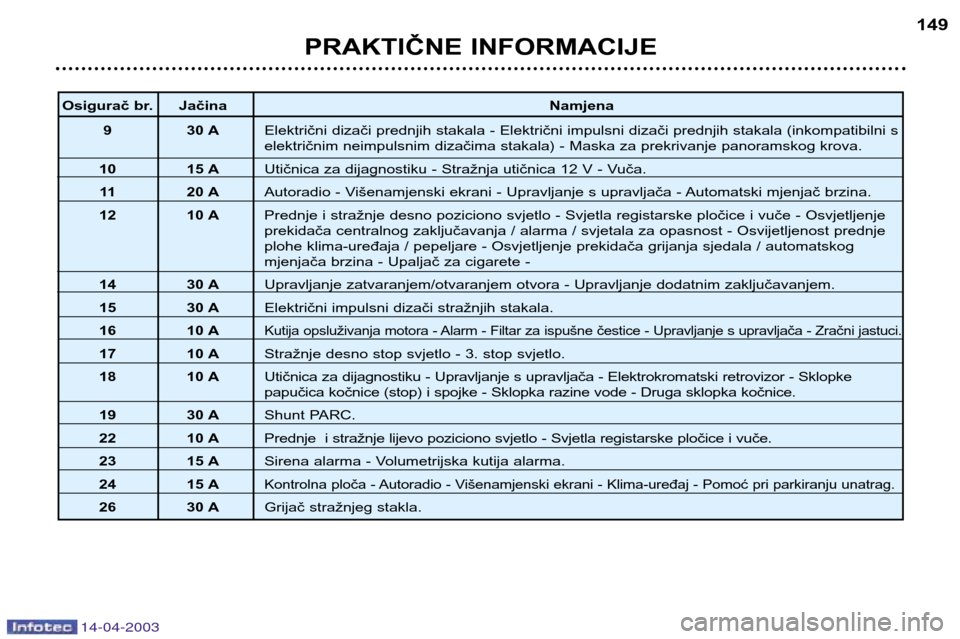

Osigurač br. Jačina
Namjena
93 0 A Električni dizači prednjih stakala - Električni impulsni dizači prednjih stakala (inkompatibilni s
električnim neimpulsnim dizačima stakala) - Maska za prekrivanje panoramskog krova.
1015 A Utičnica za dijagnostiku - Stražnja utičnica 12 V - Vuča.
11 2 0 A Autoradio - Višenamjenski ekrani - Upravljanje s upravljača - Automatski mjenjač brzina.
12 10 A Prednje i stražnje desno poziciono svjetlo - Svjetla registarske pločice i vuče - Osvjetljenje
prekidača centralnog zaključavanja / alarma / svjetala za opasnost - Osvijetljenost prednje
plohe klima-uređaja / pepeljare - Osvjetljenje prekidača grijanja sjedala / automatskog
mjenjača brzina - Upaljač za cigarete -
14 30 A Upravljanje zatvaranjem/otvaranjem otvora - Upravljanje dodatnim zaključavanjem.
15 30 A Električni impulsni dizači stražnjih stakala.
16 10 A
Kutija opsluživanja motora - Alarm - Filtar za ispušne čestice - Upravljanje s upravljača - Zračni jastuci.
17 10 A Stražnje desno stop svjetlo - 3. stop svjetlo.
18 10 A Utičnica za dijagnostiku - Upravljanje s upravljača - Elektrokromatski retrovizor - Sklopke
papučica kočnice (stop) i spojke - Sklopka razine vode - Druga sklopka kočnice.
19 30 A Shunt PARC.
22 10 A Prednje i stražnje lijevo poziciono svjetlo - Svjetla registarske pločice i vuče.
23 15 A Sirena alarma - Volumetrijska kutija alarma.
24 15 A
Kontrolna ploča - Autoradio - Višenamjenski ekrani - Klima-uređaj - Pomoć pri parkiranju unatrag.
26 30 A Grijač stražnjeg stakla.

14-04-2003
ZAMJENA METLICA BRISAČA
Postavljanje brisača u položaj održavanja Prije isteka jedne minute nakon
prekida kontakta, uključite
brisače preko ručice da biste ih
postavili u sredinu vjetrobrana
(položaj održavanja).
Zamjena metlice  Podignite krak, otkačite metlicu i
skinite je.
 Postavite novu metlicu i spustitekrak.
Napomena: kraća se metlica pos-
tavlja na krak onog brisača koji je na
desnoj strani vozila.
Da brisače postavite u normalan
položaj, uspostavite kontakt i
preko ručice ih uključite. FUNKCIJA ŠTEDLJIVOG
NAČINA RADA
Nakon što ugasite motor, ključ u
položaju uključene opreme, neke su
vam funkcije (brisači, dizači stakala,
stropna svjetla, autoradio, itd.) na
raspolaganju samo određeno vrije-
me, trideset minuta kumulativno, dane bi došlo do ispražnjenja akumula-tora.
Nakon ovih trideset minuta, na
višenamjenskom se ekranu pojavlju-
je poruka "
Prijelaz na štedljivi
način rada ", pa se funkcije koje su
bile uključene stavljaju na čekanje. FUNKCIJA RASTEREĆENJA U vožnji, neke funkcije (klimatizacija,
grijanje stražnjeg stakla, sustav
zagrijavanja kabine diesel vozila,
itd.) mogu biti privremeno
neutralizirane, ovisno o stanju
napona akumulatora.
Neutralizirane funkcije bit će
automatski uključene, čim to dozvoli
napon akumulatora. Napomena:
uz opasnost da ćete
isprazniti akumulator, neutralizirane
funkcije možete uključiti ručno.
PRAKTIČNE INFORMACIJE
152

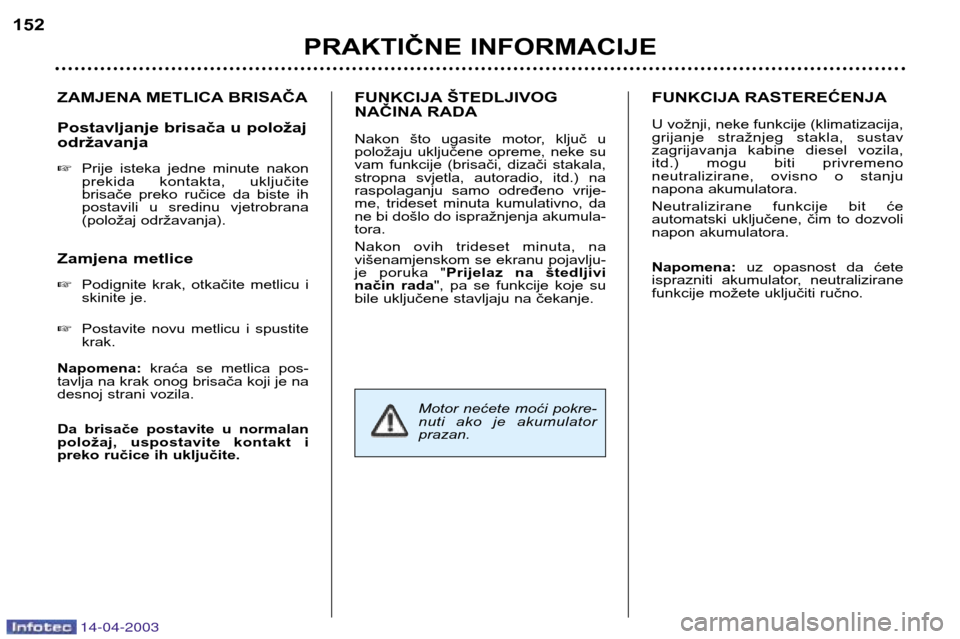

Motor nećete moći pokre-
nuti ako je akumulatorprazan.

14-04-2003
AKUMULATOR
Punjenje akumulatora punjačem:
- odvojite akumulator,
- pridržavajte se uputa proizvođača punjača,
- pri ponovnom spajanju akumulatora, počnite od stezaljke (–),
- provjerite čistoću elektroda i stezaljki. Ako su prekrivene sulfatom (bjelkaste ilizelenkaste naslage), skinite ih i očistite.
Pokretanje pomoću drugog akumulatora:
- crvenim kablom povežite stezaljke plusa (+) oba akumulatora,
- jedan kraj zelenog ili crnog kabla spojite na stezaljku minusa (–) pomoćnog akumulatora,
- drugi kraj zelenog ili crnog kabla spojite na masu vozila u kvaru, što je moguće dalje od akumulatora.
Djelujte na elektropokretač, pustite da motor radi.
Pričekajte da motor počne raditi na malom broju okretaja i odvojite kablove.
PRAKTIČNE INFORMACIJE 153

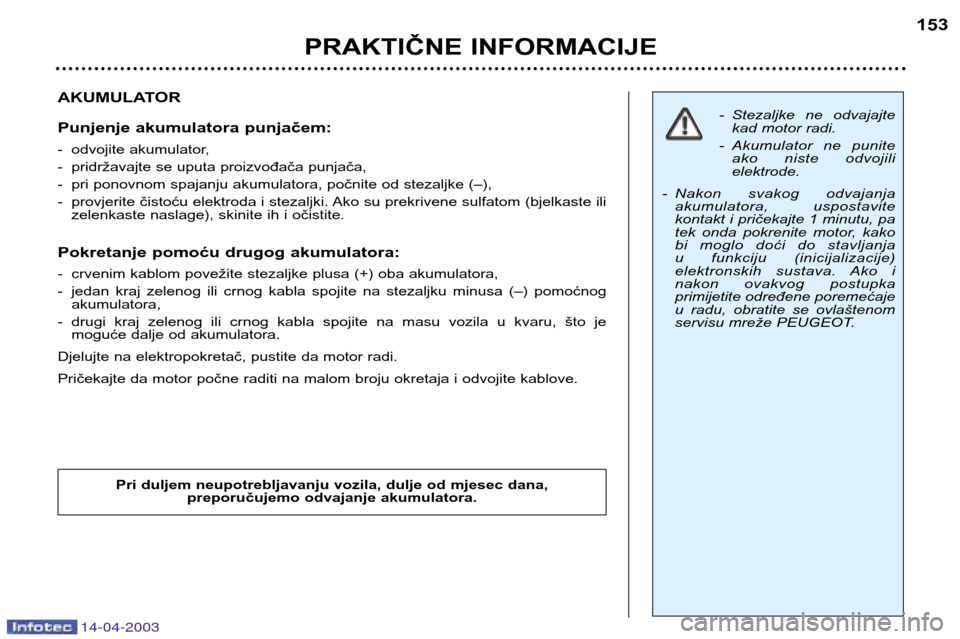

- Stezaljke ne odvajajte
kad motor radi.
- Akumulator ne punite ako niste odvojili elektrode.
- Nakon svakog odvajanja akumulatora, uspostavite
kontakt i pričekajte 1 minutu, pa
tek onda pokrenite motor, kako
bi moglo doći do stavljanja
u funkciju (inicijalizacije)
elektronskih sustava. Ako i
nakon ovakvog postupka primijetite određene poremećaje
u radu, obratite se ovlaštenom
servisu mreže PEUGEOT.
Pri duljem neupotrebljavanju vozila, dulje od mjesec dana, preporučujemo odvajanje akumulatora.

14-04-2003
VUČA VAŠEG VOZILA
Bez dizanja (sva četiri kotača na tlu)
Uvijek upotrebljavajte vučnu šipku.

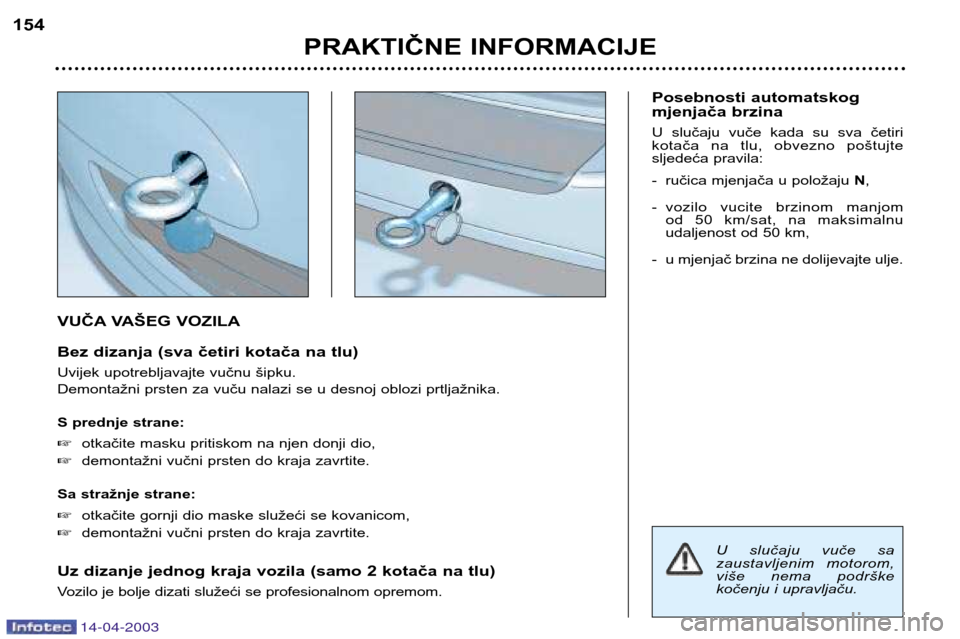

Demontažni prsten za vuču nalazi se u desnoj oblozi prtljažnika.
S prednje strane: otkačite masku pritiskom na njen donji dio,
 demontažni vučni prsten do kraja zavrtite.
Sa stražnje strane: otkačite gornji dio maske služeći se kovanicom,
 demontažni vučni prsten do kraja zavrtite.
Uz dizanje jednog kraja vozila (samo 2 kotača na tlu)
Vozilo je bolje dizati služeći se profesionalnom opremom. Posebnosti automatskog
mjenjača brzina
U slučaju vuče kada su sva četiri
kotača na tlu, obvezno poštujte
sljedeća pravila:
- ručica mjenjača u položaju
N,
- vozilo vucite brzinom manjom od 50 km/sat, na maksimalnu
udaljenost od 50 km,
- u mjenjač brzina ne dolijevajte ulje.
PRAKTIČNE INFORMACIJE
154
U slučaju vuče sa
zaustavljenim motorom,
više nema podrške
kočenju i upravljaču.

14-04-2003
VUČA PRIKOLICE,
KAMPKUĆICE, ČAMCA...
Upotrebljavajte samo originalne
PEUGEOTOVE vučne naprave koje
su bile isprobane i službeno
prihvaćene već pri osmišljavanju
vašeg vozila.
Postavljanje ove naprave prepustite
servisu mreže PEUGEOT.
Vaše je vozilo prvenstveno
predviđeno za prijevoz osoba i
prtljage, ali možete ga upotrijebiti i za
vuču prikolice.
Vozilo koje vuče prikolicu izloženo je
značajnijim naporima, a od vozača
zahtijeva posebnu pažnju.
Gustoća se zraka smanjuje s
visinom što umanjuje radne osobine
motora. Najveće vučno opterećenje
treba smanjiti za 10% na svakih
1000 metara nadmorske visine.Savjeti za vožnju
Razmještaj tereta:
terete u prikolici
tako razmjestite da se najteži
predmeti nalaze što bliže osovini i
da se opterećenje kraka približi
maksimalno dozvoljenoj vrijednosti,
pazeći da je, ipak, ne prekoračite. Hlađenje: vuča prikolice na usponu
povećava temperaturu rashladne
tekućine motora.
Kako ventilator radi na struju, njegov
kapacitet hlađenja ne ovisi o
opterećenju motora.
Dapače, služite se višim stupnjem
prijenosa da smanjite broj okretaja
motora i smanjite brzinu.
Najveće dozvoljeno vučno
opterećenje na duljim usponima
ovisi o nagibu uspona i o vanjskoj temperaturi.
U svakom slučaju, obratite pažnju na
temperaturu rashladne tekućinemotora.
U slučaju da se upali pokazivač
uzbune, čim prije se zaustavite i
prekinite rad motora. Gume:
provjerite tlak u gumama, na
vozilu i prikolici, pridržavajući se
preporučenih vrijednosti. Kočnice: prilikom vuče, povećava
se zaustavni put. Svjetla: provjerite svjetla na
prikolici.
Bočni vjetar: vodite računa o
povećanoj osjetljivosti na bočni
vjetar.
PRAKTIČNE INFORMACIJE 155

14-04-2003

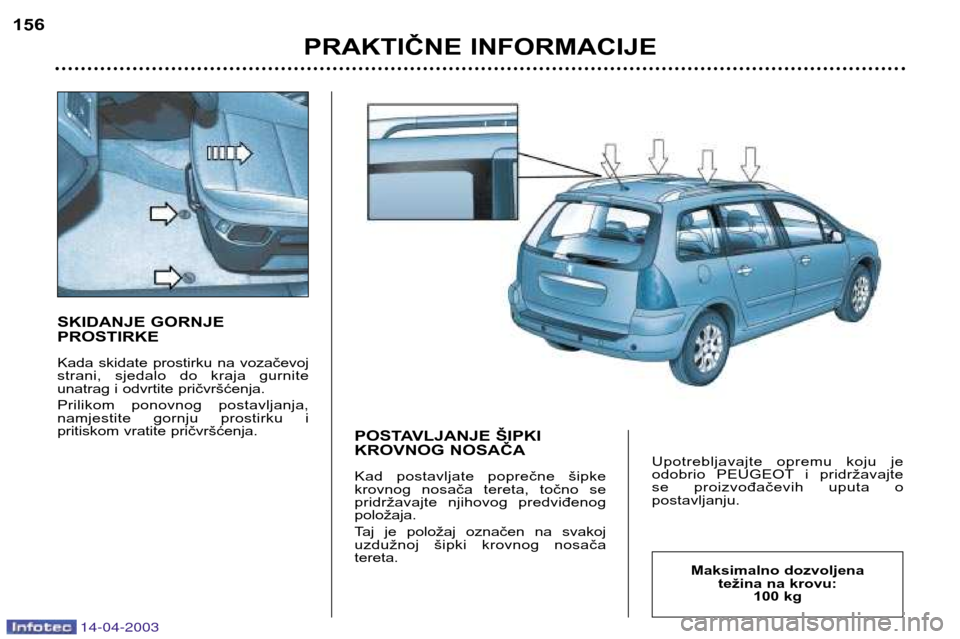

SKIDANJE GORNJE PROSTIRKE
Kada skidate prostirku na vozačevoj
strani, sjedalo do kraja gurnite
unatrag i odvrtite pričvršćenja.
Prilikom ponovnog postavljanja,
namjestite gornju prostirku i
pritiskom vratite pričvršćenja.POSTAVLJANJE ŠIPKI
KROVNOG NOSAČA
Kad postavljate poprečne šipke
krovnog nosača tereta, točno se
pridržavajte njihovog predviđenogpoložaja.
Taj je položaj označen na svakoj
uzdužnoj šipki krovnog nosača tereta.Upotrebljavajte opremu koju je
odobrio PEUGEOT i pridržavajte
se proizvođačevih uputa o postavljanju.
PRAKTIČNE INFORMACIJE
156
Maksimalno dozvoljena
težina na krovu: 100 kg

14-04-2003

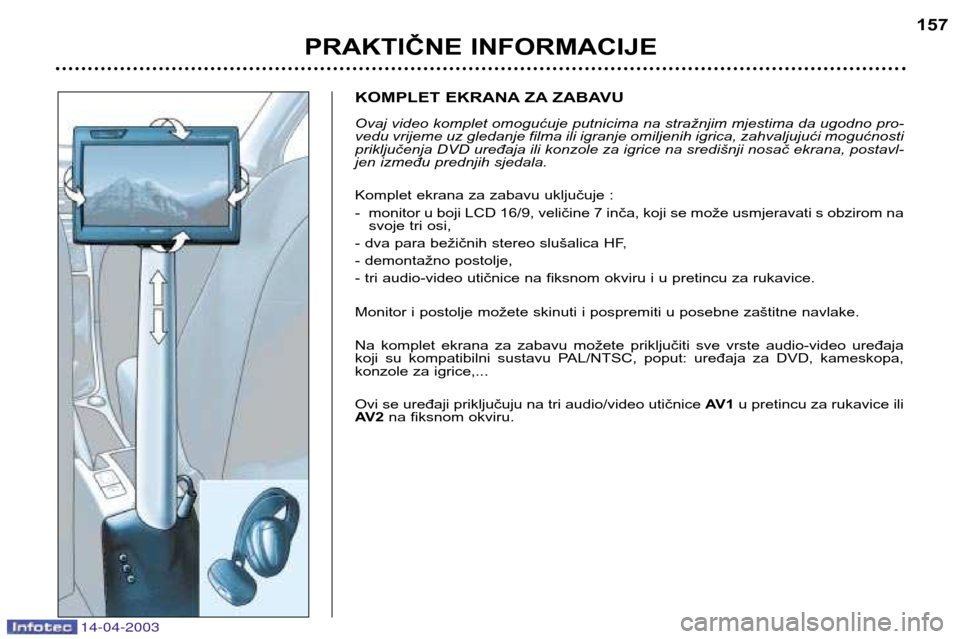

KOMPLET EKRANA ZA ZABAVU
Ovaj video komplet omogućuje putnicima na stražnjim mjestima da ugodno pro-
vedu vrijeme uz gledanje filma ili igranje omiljenih igrica, zahvaljujući mogućnosti
priključenja DVD uređaja ili konzole za igrice na središnji nosač ekrana, postavl-
jen između prednjih sjedala.
Komplet ekrana za zabavu uključuje :
- monitor u boji LCD 16/9, veličine 7 inča, koji se može usmjeravati s obzirom nasvoje tri osi,
- dva para bežičnih stereo slušalica HF,
- demontažno postolje,
- tri audio-video utičnice na fiksnom okviru i u pretincu za rukavice.
Monitor i postolje možete skinuti i pospremiti u posebne zaštitne navlake.
Na komplet ekrana za zabavu možete priključiti sve vrste audio-video uređaja
koji su kompatibilni sustavu PAL/NTSC, poput: uređaja za DVD, kameskopa,
konzole za igrice,... Ovi se uređaji priključuju na tri audio/video utičnice AV 1u pretincu za rukavice ili
AV2 na fiksnom okviru.
PRAKTIČNE INFORMACIJE 157

14-04-2003

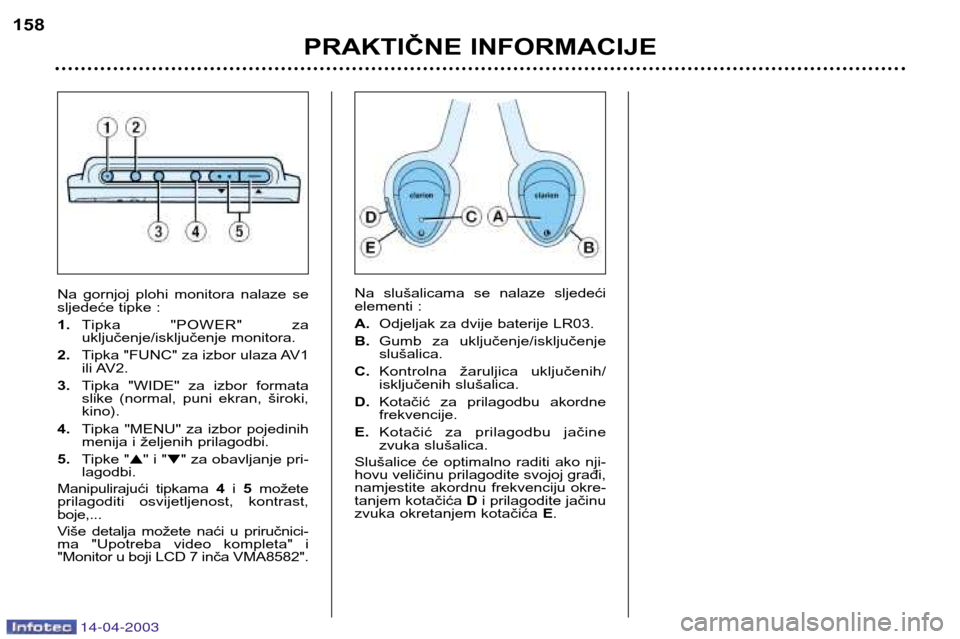

Na slušalicama se nalaze sljedeći
elementi : A.Odjeljak za dvije baterije LR03.
B. Gumb za uključenje/isključenje slušalica.
C. Kontrolna žaruljica uključenih/
isključenih slušalica.
D. Kotačić za prilagodbu akordnefrekvencije.
E. Kotačić za prilagodbu jačine
zvuka slušalica.
Slušalice će optimalno raditi ako nji-hovu veličinu prilagodite svojoj građi,
namjestite akordnu frekvenciju okre-tanjem kotačića Di prilagodite jačinu
zvuka okretanjem kotačića E.
PRAKTIČNE INFORMACIJE
158
Na gornjoj plohi monitora nalaze se
sljedeće tipke : 1.
Tipka "POWER" za
uključenje/isključenje monitora.
2. Tipka "FUNC" za izbor ulaza AV1
ili AV2.
3. Tipka "WIDE" za izbor formata
slike (normal, puni ekran, široki,kino).
4. Tipka "MENU" za izbor pojedinih
menija i željenih prilagodbi.
5. Tipke " " i " " za obavljanje pri-
lagodbi.
Manipulirajući tipkama 4i 5 možete
prilagoditi osvijetljenost, kontrast,boje,...
Više detalja možete naći u priručnici-
ma "Upotreba video kompleta" i
"Monitor u boji LCD 7 inča VMA8582".
