2003 Peugeot 307 SW Vodič za korisnike (in Croatian)

BRZ POGLED NA PEUGEOT307 SW1
Stranice
Sjedala 88 - 102
Ručice na upravljaču 110 - 116
Pokazivači na prednjoj ploči 28 - 29
Prozračivanje, klima-uređaj 82 - 87
Retrovizori 118 - 119
Stranice
Provjere 136 - 140
Otvaranje 103 - 109
Poklopac za gorivo 109
Zamjena žarulje 145 - 147
Zamjena kotača 141 - 144
Pojedini modeli mogu imati samo dio navedene opreme, s obzirom na razinu završne dorade i osobine vezane uz
zemlju u kojoj se vozilo prodaje.
14-04-2003

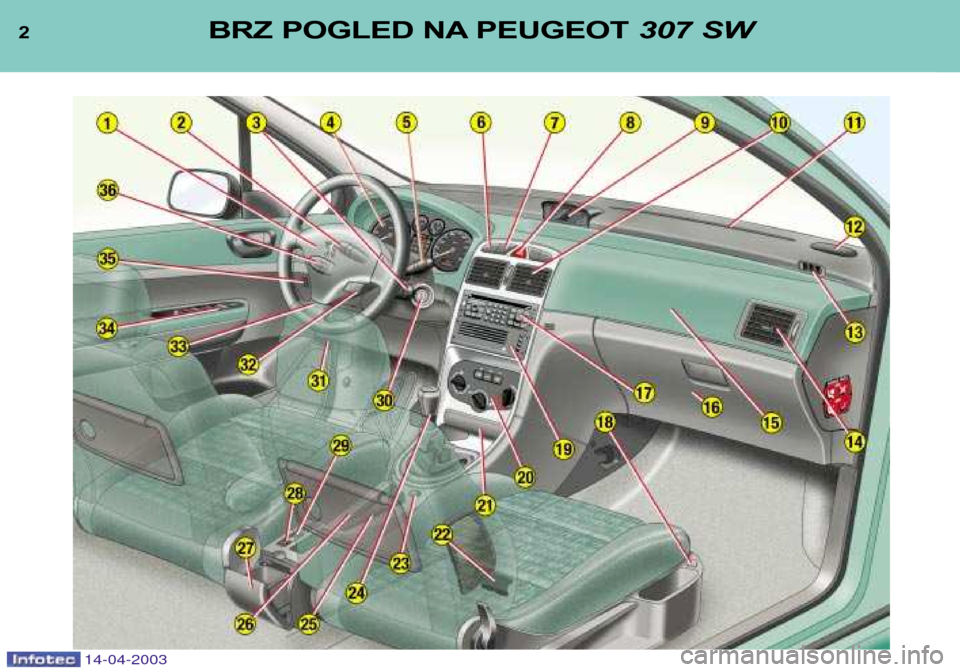

2BRZ POGLED NA PEUGEOT307 SW
14-04-2003

14-04-2003

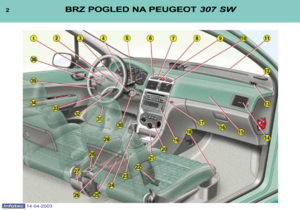

1 -Vozačev zračni jastuk.
Truba.
2 - Upravljanje svjetlima,
pokazivačima smjera.

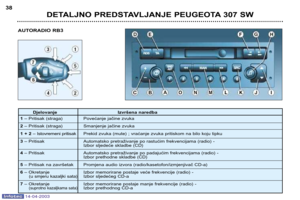

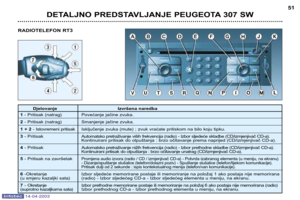

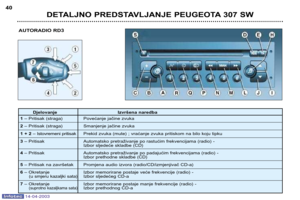

3 - Upravljanje radiom s upravljača.

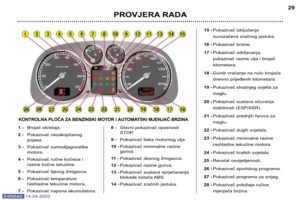

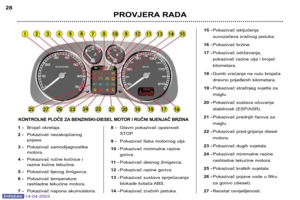

4 - Kontrolna ploča.
5 - Upravljanje brisačima /
pranjem stakla / računalomvozila.
6 - Gumb alarma.
7 - Gumb centralnog zaključavanja.
8 - Gumb znaka za opasnost.
9 - Višenamjenski ekran.
10 - Središnje pomične mlaznice
za prozračivanje i prilagodbu
protoka zraka.
11 - Otvori za odmrzavanje vjetrobrana.
12 - Mjesto za zvučnik (tweeter).
13 - Otvor za odmrzavanje stak-
la na vratima. 14 -
Bočna pomična mlaznica za
prozračivanje i prilagodbu
protoka zraka.
15 - Suvozačev zračni jastuk.
16 - Pretinac za rukavice.
17 - Autoradio RB3, RD3 ili RT3.
18 - Upravljanje grijanjem sjedala.
19 - Jedinica za CD.

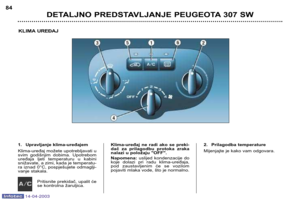

20 - Upravljanje prozračivanjem/klima-uređajem.
21 - Prednja pepeljara.
22 - Otvor za grijanje nogu
stražnjih putnika.
23 - Utičnica za opremu 12 V.
24 - Ručica mjenjača brzina.
25 - Držač limenki.
26 - Ručna kočnica.
27 - Kutija za otpatke.
28 - Bravica za isključenje suvo-
začevog zračnog jastuka*. 29 -
Upravljanje maskom pano-
ramskog krova.
30 - Bravica zaštite od krađe i
uspostave kontakta.
31 - Otvaranje poklopca motora.
32 - Prilagodbe upravljača.

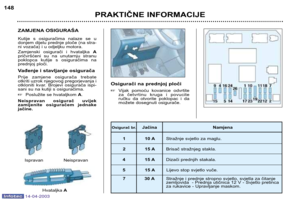

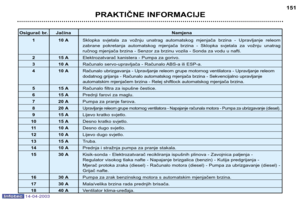

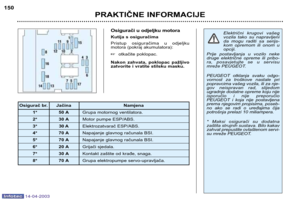

33 - Kutija s osiguračima.
34 - Upravljanje električnimretrovizorima.
Upravljanje dizačima stakala.
Blokada stražnjih dizačastakala.
35 - Prilagodba visine farova.
36 - Upravljanje regulatorombrzine.
* S obzirom na odredište.
3BRZ POGLED NA PEUGEOT307 SW

4BRZ POGLED NA PEUGEOT307 SW
14-04-2003
KLJUČEVI
Ključevima pojedinačno otključa-
vate/zaključavate brave na
prednjim vratima, čep spremnika
goriva, pretinac za rukavice, iskl-
jučujete suvozačev zračni jastuk iuspostavljate kontakt.
Centralno zaključavanje
Ključevima istovremeno, s
vozačevih vrata, zaključavate,
dodatno zaključavate i otključa-
vate vrata i prtljažnik i preklapate
vanjske retrovizore.
Ako su jedna vrata ili prtljažnik
otvoreni, centralno se zaključa-
vanje neće obaviti, a ako se
služite daljinskim upravljačem na
to će vas upozoriti zvučni znak.
Daljinski upravljač osigurava
iste funkcije, s udaljenosti.Daljinski upravljač Zaključavanje
Pritiskom na gumb
A, vozilo
zaključavate.
Zaključavanje je potvrđeno fiks-
nim paljenjem žmigavaca na oko
dvije sekunde. Napomena: dugi pritisak na
gumb Aomogućuje, pored
zaključavanja, automatsko
zatvaranje stakala.
Vozila s dodatnim zaključavanjem
Dodatnim zaključavanjem
vanjske i unutarnje
komande na vratima
postaju nedjelatne.
Pritiskom na gumb Avozilo
dodatno zaključavate.
Zaključavanje je potvrđeno
fiksnim paljenjem žmigavaca na
oko dvije sekunde. Napomena: duljim pritiskom
na gumb A, pored dodatnog
zaključavanja vozila, doći će i do
automatskog zatvaranja stakala. Drugim pritiskom na gumb A, u
roku od pet sekundi nakon
dodatnog zaključavanja, ono
će se promijeniti u obično
zaključavanje vozila.
To je potvrđeno pokazivačima
smjera koji su fiksno upaljeni oko
dvije sekunde.
Otključavanje
Vozilo otključavate pritiskom na gumb B.
Otključavanje je potvrđeno brzim
bljeskanjem pokazivača smjera. Napomena:
Ako je vozilo zakl-
jučano, a do otključavanja dođe
slučajno, odnosno kada ono nije
popraćeno otvaranjem
vrata u roku od 30 sekun-
di, vozilo će se ponovo
automatski zaključati.
POKRETANJE
Položaj STOP:
kontakt je prekinut.
1. zubac, položaj uključene opreme: kontakt je prekinut, ali
oprema može raditi.
2. zubac, radni položaj:
kontakt je uspostavljen.
Položaj pokretanja:
djelovanje na elektropokretač.
103

5BRZ POGLED NA PEUGEOT307 SW
14-04-2003
RUČICE NA UPRAVLJAČU SVJETLA
Prednja i stražnja svjetla
(prsten A)Ugašena svjetla
Poziciona svjetla
Kratka /
duga svjetla Automatsko
paljenje svjetala
Automatsko paljenje svjetala
Ovu funkciju aktivirate ili neutrali-
zirate tako da kontaktni ključ sta-
vite u položaj uključene opreme,ručicu za svjetla stavite u položaj0 i na dulje od dvije sekunde pri-
tisnete na njen završetak.Vozila sa stražnjim svjetlom za
maglu (prsten B)
Stražnje svjetlo za
maglu (okretanje
prstena prema naprijed)
Vozila s prednjim farovima za
maglu i stražnjim svjetlom za
maglu (prsten C)
Prednji farovi za maglu
(prvi okret prstena premanaprijed)Prednji farovi za
maglu i stražnje
svjetlo za maglu
(drugi okret prste-
na prema naprijed).
Gašenje: okretanjem
pobudnog prstena
prema natrag.BRISAŚI Prednji
2 Brz rad brisača.
1 Normalan rad brisača.
I Isprekidan rad brisača.
ili
AUTO Automatski rad brisača.
0 Zaustavljen rad brisača.
Rad brisača na mahove.
Pranje stakla: ručicu povucite prema sebi.
Automatski rad brisača
U položaju AUTObrisači
rade automatski, a brzina
njihovog rada prilagođena je jačini padalina.
Stražnji
Zaustavljen Isprekidan Pranje
rad brisača rad brisača stakla
11 0
11 2

14-04-2003
6BRZ POGLED NA PEUGEOT307 SW

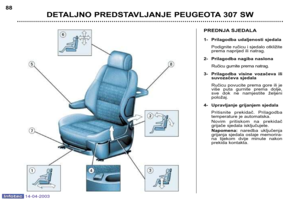

PREDNJA SJEDALA 1. Prilagodba udaljenosti
sjedala.
2 . Prilagodba nagiba naslona.
3 . Prilagodba visine vozačevog
ili suvozačevog sjedala.
4 . Upravljanje grijanjem sjedala.
5 . Prednji demontažni naslon
za ruku.
6 . Prilagodba visine i nagiba
naslona za glavu.
Dižete ga i spuštate tako da
ga povučete prema naprijed i
istovremeno postavite u
željeni položaj.
Nikada ne vozite sizvađenim naslonima za
glavu.
7 . Ladica za pospremanje
stvari.
8 . Stolić "avio" tipa.
88

14-04-2003

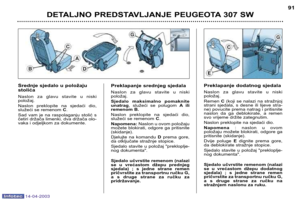

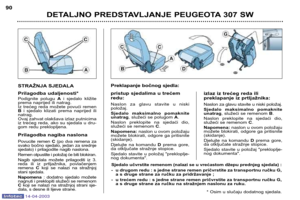

Manipulacije dodatnim sjedalom:
- prilagodba nagiba naslona (1),
- prilagodba visine naslona za glavu (2),
- preklapanje (3),
- vađenje, postavljanje (4).
7BRZ POGLED NA PEUGEOT307 SW
STRAŽNJA SJEDALA
Manipulacije bočnim sjedalom:
- prilagodba udaljenosti sjedala
(1) ,
- prilagodba nagiba naslona (2),
- prilagodba visine naslona za glavu (3),
- preklapanje (4),
- vađenje, postavljanje (5). Manipulacije srednjim sjedalom:
- prilagodba udaljenosti sjedala
(1) ,
- prilagodba nagiba naslona, položaj stolića (2),
- prilagodba visine naslona za glavu (3),
- preklapanje (4),
- vađenje, postavljanje (5).
90

8BRZ POGLED NA PEUGEOT307 SW
14-04-2003

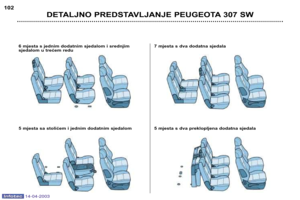

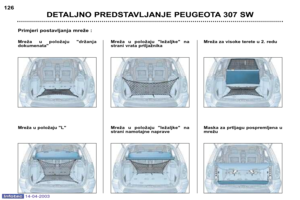

MODULARNOST I RAZMJEŠTAJ SJEDALA
100
5 mjesta5 mjesta sa srednjim sjedalom u 3. redu
6 mjesta s dodatnim sjedalom 7 mjesta s dva dodatna sjedala
Prijevoz dugih predmeta s položajem stolića Prijevoz velikih volumena
