2003 Peugeot 307 SW Vodič za korisnike (in Croatian)

14-04-2003
Posebnosti aluminijskih kotača
Ukrasne kapice vijaka
Vijci aluminijskih kotača imaju
kromirane kapice.
Prije skidanja vijaka, skinite njihove
kapice, pomoću alata 6. Postavljanje pomoćnog kotača
Ako pomoćni kotač vašeg vozila ima
metalni naplatak, primjetit ćete, pri
zatezanju vijaka, da okrugle
podloške ne dolaze u dodir s
naplatkom, što je
normalno.
Pomoćni kotač je pričvršćen
konusima samih vijaka.
Postavljanje zimskih guma
Ako pomoćni kotač vašeg vozila
ima metalni naplatak, obvezno
upotrebljavajte posebne vijke koje
možete kupiti u ovlaštenoj mreži
PEUGEOT. Vijci koji štite od krađe* Ako su vaši kotači opremljeni vijcima
koji štite od krađe (po jedan na
svakom kotaču), prvo trebate skinuti
kromirane ukrasne kapice i zaštitnu
plastiku, pomoću alata
6, a zatim
odvrtiti vijke pomoću jednog od dva
posebna nastavka (koje ste dobili pri
isporuci vozila zajedno s rezervnim
ključem i karticom s povjerljivim
podacima), i ključa za skidanjekotača 1.
Napomena: pažljivo zabilježite kôd
ugraviran na nastavku za skidanje
ovih posebnih vijaka. Pomoću njega
moći ćete nabaviti rezervni nastavak,
preko mreže PEUGEOT.
* S obzirom na izvedbu i odredište.
PRAKTIČNE INFORMACIJE
144

14-04-2003
ZAMJENA ŽARULJE
Prednja svjetla Napomena: s desne strane, izvadite stilsku masku,
pričvršćenu s dva plastična čavlića, da možete dosegnuti
žarulje. Lampe dirajte preko suhe krpe.
1 - Kratka svjetla (H7-55W),
2 - Duga svjetla (H1-55W),
3 - Prednji farovi za maglu (H1-55W). Zaštitni poklopac one žarulje koja je neispravna
okrenite ulijevo za četvrtinu kruga i izvadite ga.
 Isključite strujni priključak.
 Pritisnite na kraj kopče da je otvorite. Zamijenite žarulju.
Pri postavljanju, pazite na dobar položaj zubaca za
usmjeravanje i dobro zatvorite kopču.
 Ukopčajte strujni priključak.
 Postavite zaštitni poklopac, strelica prema gore, pa ga
za četvrtinu kruga okrenite udesno. Farovi imaju polikarbonatna stakla premazana zaštitnimlakom.
Nemojte ih čistiti suhom ili grubom krpom, kao
ni deterdžentima ili otapalima . Služite se spužvom i
sapunicom.
4 - Poziciona svjetla (W 5 W).  Grlo povucite prema natrag, izvadite žarulju i
zamijenite je.
5 - Pokazivači smjera (PY 21 W narančasti).  Držač žarulje okrenite za četvrtinu kruga i izvadite ga.
 Zamijenite žarulju.
Napomena : U nekim klimatskim uvjetima (niske
temperature, vlaga), unutarnja se stijenka stakla farova
može zamagliti ; to je normalna pojava i nestat će
nekoliko minuta nakon paljenja svjetala.
PRAKTIČNE INFORMACIJE 145

14-04-2003
Bočni žmigavci
(WY 5 W narančasti). Gurnite žmigavac prema naprijed
i cijelog ga izvucite.
 Pridržavajte strujni priključak, a
prozirnu plastiku okrenite za čet-
vrtinu kruga.
 Zamijenite žarulju.
PRAKTIČNE INFORMACIJE
146
Narančaste žarulje
(pokazivači smjera i
bočni pokazivači smjera)
morate zamijeniti žarulja-
ma potpuno istih karakte-
ristika i boje.

14-04-2003
PRAKTIČNE INFORMACIJE147
Treće stop svjetlo:
4 žarulje W5W  Pažljivo skinite gornju oblogu na
vratima prtljažnika, otkopčajte
je na obje strane, okomito povlačeći.
 Odvijač gurnite u dvije vanjskerupe Bi pritisnite jezičke C.
 Svjetlo gurnite prema van, držeći
jezičke pritisnutima.
 Svjetlo izvucite van, iskrećući ga.
 Zamijenite neispravnu žarulju.
 Prilikom postavljanja, pazite da
dobro uglavite jezičke i da dobro
pričvrstite gornju oblogu na
vratima prtljažnika.
izvucite držač žarulja pritiskom
na jezičke A,
 zamijenite neispravnu žarulju.
Napomena: Pri skidanju matica, po
potrebi se poslužite ključem za
skidanje kotača.
Pri vraćanju svjetla, pazite da dobro
postavite i držač žarulja i samo svjetlo.
Svjetla registraske pločice
(W 5 W)  Odvijač gurnite u rupu u prozirnoj plastici.
 Povucite da oslobodite plastiku.
 Izvadite prozirnu plastiku.
 Zamijenite neispravnu žarulju.
Stražnja svjetla
1 - Stop svjetla (P 21 W).
2 - Poziciona svjetla (R 5 W).
3 - Pokazivači smjera (P 21 W).
4 - Svjetlo za vožnju unatrag
(P 21 W), desna strana.
Svjetlo za maglu (P 21 W),
lijeva strana.
Ovih 5 žarulja mijenjate nakon što
skinete sklop svjetla:  izvadite pripadajuću bočnu
oblogu prtljažnika da dođete do
sklopa svjetla,
 s unutarnje strane prtljažnika ski-
nite maticu koja drži sklop svjetla,
 s vanjske strane prtljažnika skini-
te maticu koja drži sklop svjetla,
 skinite sklop svjetla,
 iskopčajte električni kabel,

ZAMJENA OSIGURAŚA
Kutije s osiguračima nalaze se u
donjem dijelu prednje ploče (na stra-
ni vozača) i u odjeljku motora.
Zamjenski osigurači i hvataljka A
pričvršćeni su na unutarnju stranu
poklopca kutije s osiguračima na
prednjoj ploči.
Vađenje i stavljanje osigurača
Prije zamjene osigurača trebate
otkriti uzrok njegovog pregorjevanja i
otkloniti kvar. Brojevi osigurača ispi-
sani su na kutiji s osiguračima.  Poslužite se hvataljkom A.
Neispravan osigurač uvijek
zamijenite osiguračem jednakejačine. Osigurači na prednjoj ploči
Vijak pomoću kovanice odvrtite
za četvrtinu kruga i povucite
ručku da otvorite poklopac i da
možete dosegnuti osigurače.
PRAKTIČNE INFORMACIJE
148
Osigurač br.Jačina Namjena
11
0 A Stražnje svjetlo za maglu.
2 15 A Brisač stražnjeg stakla.
4 15 A Dizači prednjih stakala.
5 15 A Lijevo stop svjetlo vuče.
73 0 A Stražnje i prednje stropno svjetlo, svjetla za čitanje
zemljovida - Prednja utičnica 12 V - Svjetlo pretinca
za rukavice - Upravljanje maskom.
Ispravan
Hvataljka ANeispravan
14-04-2003

14-04-2003

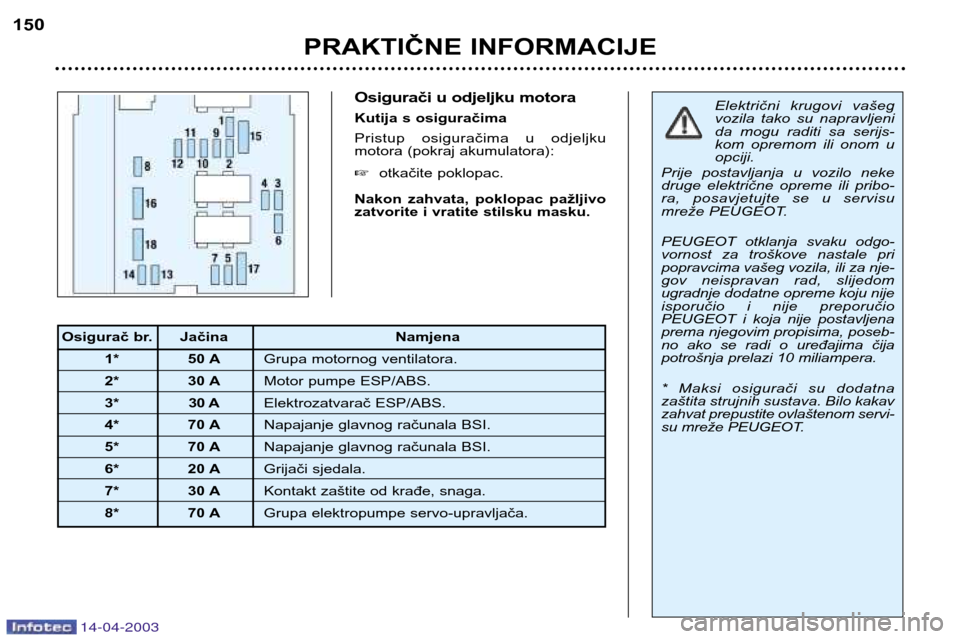

Osigurači u odjeljku motora
Kutija s osiguračima
Pristup osiguračima u odjeljku
motora (pokraj akumulatora): otkačite poklopac.
Nakon zahvata, poklopac pažljivo
zatvorite i vratite stilsku masku.
PRAKTIČNE INFORMACIJE
150
Električni krugovi vašeg
vozila tako su napravljeni
da mogu raditi sa serijs-
kom opremom ili onom uopciji.
Prije postavljanja u vozilo neke
druge električne opreme ili pribo-
ra, posavjetujte se u servisu
mreže PEUGEOT.
PEUGEOT otklanja svaku odgo-
vornost za troškove nastale pripopravcima vašeg vozila, ili za nje-
gov neispravan rad, slijedomugradnje dodatne opreme koju nije
isporučio i nije preporučio
PEUGEOT i koja nije postavljena
prema njegovim propisima, poseb-
no ako se radi o uređajima čija
potrošnja prelazi 10 miliampera.
* Maksi osigurači su dodatna
zaštita strujnih sustava. Bilo kakav
zahvat prepustite ovlaštenom servi-
su mreže PEUGEOT.
Osigurač br. Jačina Namjena
1* 50 A Grupa motornog ventilatora.
2* 30 A Motor pumpe ESP/ABS.
3* 30 A Elektrozatvarač ESP/ABS.
4* 70 A Napajanje glavnog računala BSI.
5* 70 A Napajanje glavnog računala BSI.
6* 20 A Grijači sjedala.
7* 30 A Kontakt zaštite od krađe, snaga.
8* 70 A Grupa elektropumpe servo-upravljača.

14-04-2003
PRAKTIČNE INFORMACIJE151

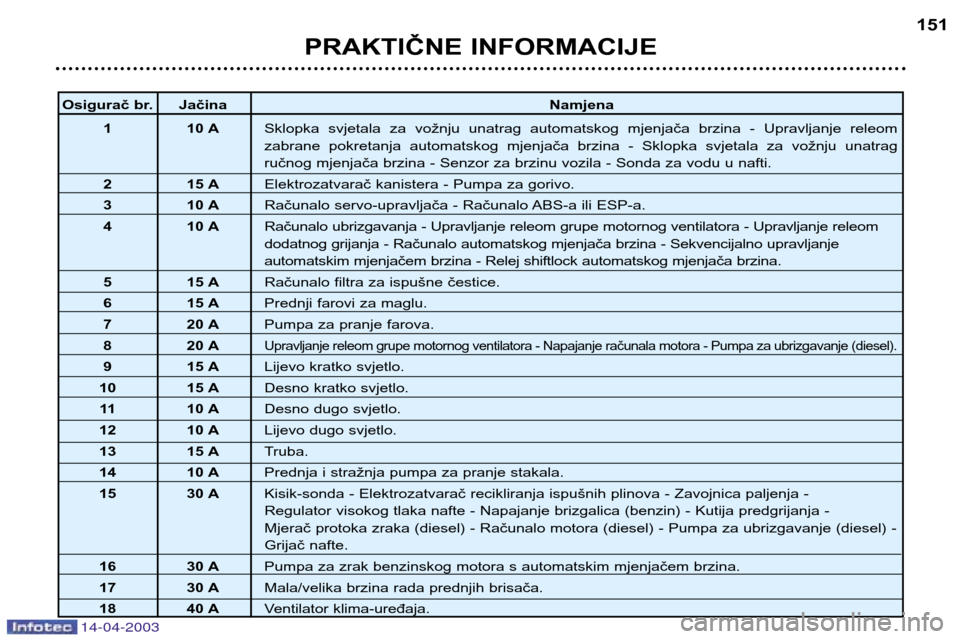

Osigurač br. Jačina
Namjena
11 0 A Sklopka svjetala za vožnju unatrag automatskog mjenjača brzina - Upravljanje releom
zabrane pokretanja automatskog mjenjača brzina - Sklopka svjetala za vožnju unatrag
ručnog mjenjača brzina - Senzor za brzinu vozila - Sonda za vodu u nafti.
2 15 A Elektrozatvarač kanistera - Pumpa za gorivo.
31 0 A Računalo servo-upravljača - Računalo ABS-a ili ESP-a.
41 0 A Računalo ubrizgavanja - Upravljanje releom grupe motornog ventilatora - Upravljanje releom
dodatnog grijanja - Računalo automatskog mjenjača brzina - Sekvencijalno upravljanje
automatskim mjenjačem brzina - Relej shiftlock automatskog mjenjača brzina.
5 15 A Računalo filtra za ispušne čestice.
6 15 A Prednji farovi za maglu.
72 0 A Pumpa za pranje farova.
82 0 A
Upravljanje releom grupe motornog ventilatora - Napajanje računala motora - Pumpa za ubrizgavanje (diesel).
9 15 A Lijevo kratko svjetlo.
1015 A Desno kratko svjetlo.
11 1 0 A Desno dugo svjetlo.
12 10 A Lijevo dugo svjetlo.
13 15 A Truba.
14 10 A Prednja i stražnja pumpa za pranje stakala.
15 30 A Kisik-sonda - Elektrozatvarač recikliranja ispušnih plinova - Zavojnica paljenja -
Regulator visokog tlaka nafte - Napajanje brizgalica (benzin) - Kutija predgrijanja -
Mjerač protoka zraka (diesel) - Računalo motora (diesel) - Pumpa za ubrizgavanje (diesel) -
Grijač nafte.
16 30 A Pumpa za zrak benzinskog motora s automatskim mjenjačem brzina.
17 30 A Mala/velika brzina rada prednjih brisača.
18 40 A Ventilator klima-uređaja.
