2003 Peugeot 307 SW Manuale del proprietario (in Italian)

14-04-2003
Azzeramento
Il Punto di Assistenza PEUGEOT
effettua questa operazione dopoogni manutenzione.
Se si decide invece di effettuare da soli la manutenzione del veicolo, la proce-dura di azzeramento togliere il contatto
 premere il pulsante di azzeramen- to del contachilometri giornaliero emantenerlo premuto
 inserire il contatto.
Il display dei chilometri inizia un con-teggio alla rovescia. Quando il display indica 0, rilasciare il pulsante; la chiave di manutenzio-ne sparisce. Importante: dopo questa operazio-
ne, se si vuole scollegare la batteria, chiudere il veicolo ed aspettarealmeno cinque minuti, altrimenti l'az-zeramento non verrˆ preso in consi-derazione. MANUTENZIONE e controllo dei componenti usurabili Alcuni organi essenziali del veicolo vanno controllati ad intervalli regolari. ¥ Il
liquido dei freni deve essere sostituito ogni 60.000 Kmo almeno ogni
2 anni.
¥ Il filtro abitacolo deve essere controllato ad ogni visitapresso la rete
PEUGEOT (manutenzioni e visite intermedie) o pi, a seconda del-
l'ambiente (polvere, inquinamento, ecc.).
¥ La sostituzione della cinghia di distribuzione : rivolgersi alla rete PEUGEOT.
¥ Per i motori 2 litri Diesel Turbo HDI (110 CV) , la manutenzione del filtro anti-
particolato e il rabbocco del serbatoio di additivo devono essere effettuati
almeno ogni 120.000 Km presso la rete PEUGEOT.
¥ Gli airbag e gli elementi pirotecnici delle cinture di sicurezza devono essere
controllati ogni 10 anni .
¥ Il controllo della pressione di gonfiaggio dei pneumatici deve essere effet-
tuato a freddo almeno ogni mese.
MANUTENZIONI PEUGEOT 21

14-04-2003
MANUTENZIONI PEUGEOT
22
CHILOMETRAGGIO 30 000 60 000 90 000
120 000 150 000 180 000 210 000 240 000
LIVELLI DI MANUTENZIONE Ogni veicolo ha il proprio ciclo di manutenzione, definito dal costruttore in funzione delle particolaritˆ tecniche.
Questo ciclo e C, da visite intermedie e da alcune operazioni complementari
specifiche alla vettura, che corrispondono a tappe chiave della vita della 307 SW. Il concessionario PEUGEOT vi indicherˆ il livello ed il contenuto della prossima manutenzione durante la visita di garanzia e in seguito ad ogni manutenzione. CICLO DI MANUTENZIONE DELLA 307 SW BENZINA
Manutenzione almeno ogni 2 anni o ogni 30.000 Km
Visita di garanzia
a 10.000 Km o a 6 mesi*. Indispensabile per poterusufruire della garanzia
Queste revisioni vanno effettuate con olio del tipo almeno semi- sintetico.
Possono anche essere effettuate con olio sintetico o con olio a "Risparmio energetico" .
Condizioni particolari di utilizzo (vedi capitolo corrispondente).
* Prima delle due scadenze raggiunta.
Visita intermedia.

14-04-2003
MANUTENZIONI PEUGEOT23
CICLO DI MANUTENZIONE DELLA 307 SW DIESEL
Manutenzione almeno ogni 2 anni o ogni 20.000 Km
Visita di garanzia
a 10.000 Km o a 6 mesi* Indispensabile per poter usufruire della garanzia
+ manutenzione filtro antiparticolato per motore
2,0 l HDI 110 ch+ manutenzione filtro antiparticolato per motore
2,0 l HDI 110 ch
Queste revisioni vanno effettuate: - obbligatoriamente con olio sintetico 5W40 per i motori Diesel Turbo HDI dotato di filtro antiparticolato,
- con olio del tipo almeno semi sintetico ,olio a Risparmio energetico o olio di sintesi per gli altri motori Diesel Turbo
HDI .
Condizioni particolari di utilizzo (vedi capitolo corrispondente).
* Prima delle due scadenze raggiunte.
Visita intermedia.
120 000 140 000 160 000 180 000 200 000 220 000 240 000
CHILOMETRAGGIO 20 000 40 000 60 000 80 000 100 000

MANUTENZIONI PEUGEOT25
MANUTENZIONI PEUGEOT DI LIVELLO A E C E VISITA INTERMEDIA
Livello
Operazioni Denominazione delle operazioniVisita di garanziaA C Intermedio
CAMBIO- Cambio dell'olio motore.- Spurgo filtro del carburante (Diesel).- Filtro dell'olio.- Filtro del carburante* (Benzina).SOSTITUZIONE- Elemento filtro carburante (Diesel).- Elemento filtro dell'aria.- Candele di accensione (Benzina).- Olio motore (controllo + rabbocco).- Olio cambio manuale (controllo + rabbocco).- Batteria (controllo + rabbocco) se tappo smontabile.LIVELLO- Lavacristalli Ant/Post (controllo + abbocco).- Liquido di raffreddamento (controllo + rabbocco).- Liquido dei freni (controllo + rabbocco).- Liquido del servosterzo (controllo + rabbocco secondo equipaggiamento).- Funzionamento fari, illuminazioni, segnalazioni.- Stato dei vetri, ottica dei fari, elementi trasparenti fari e retrovisori.- Avvisatore acustico.- Spruzzatori del lavacristallo.- Stato delle spazzole del tergicristallo.- Stato e tensione delle cinghie di accessori.- Efficacia del freno di stazionamento.- Ermeticitˆ e stato dei circuiti idraulici (tubi e carter).CONTROLLO- Stato delle guarnizioni in gomma.- Pastiglie dei freni. - Stato dei mozzi, tiranti trasversali, snodi sferici, articolazioni elastiche.- Ermeticitˆ ammortizzatori.- Usura pastiglie freni posteriori.- Stato e pressione dei pneumatici (compresa ruota di scorta).- Antinquinamento secondo legislazione vigente (Benzina).- Opacitˆ dei fumi (Diesel).- Filtro abitacolo (secondo equipaggiamento). - Controllo visivo dell'insieme del veicolo da parte di un tecnico della rete Peugeot.
PROVA SU STRADA
: Qualsiasi condizione di guida.: Condizioni particolari. * Secondo il paese di destinazione.14-04-2003

14-04-2003
DIESEL
DIESEL
BENZINA BENZINA
(1) Livello minimo di qualitˆ: Motori a benzina: ACEA A3 et API SH/SJ ; Motori Diesel: ACEA B3 ed API CF/CD
ACEA = Association des Constructeurs EuropŽens Automobiles - API= American Petroleum Institute.
L'uso di olio non conforme alla norma ACEA A3-B3 richiede il rispetto del programma di manutenzione "Condizioni particolari", in cui gli intervalli di manutenzione sono ridotti.
* Questo olio a "Risparmio energetico" pu˜ essere usato solo per i motori previsti all'uopo.
Per i motori Diesel Turbo HDI con filtro antiparticolato utilizzare esclusivamente olio 5W40.
26

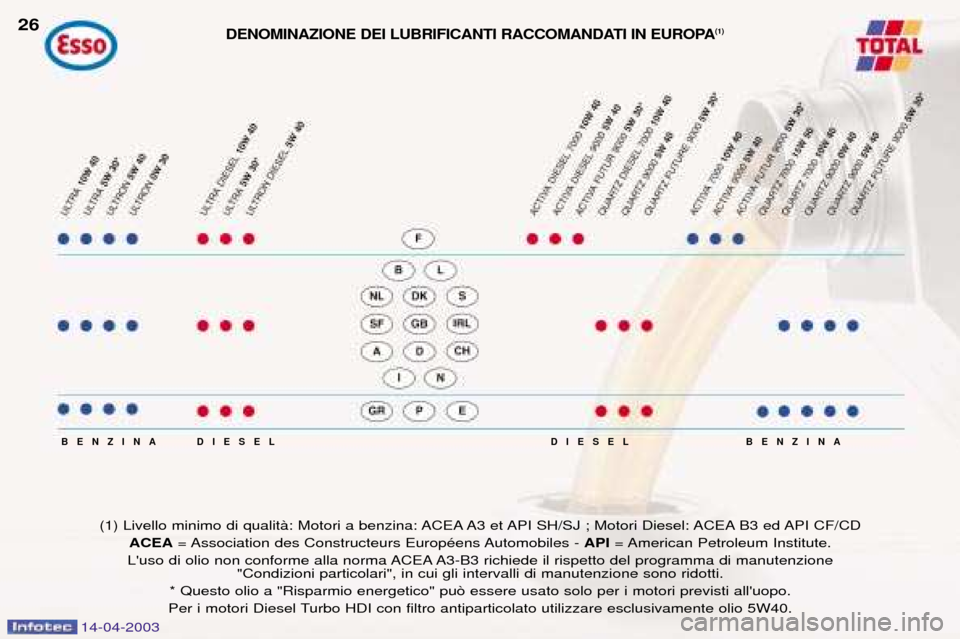

DENOMINAZIONE DEI LUBRIFICANTI RACCOMANDATI IN EUROPA
(1)

14-04-2003
Lubrificanti raccomandati I tipi di olio presentati in questa tabel- la sono adatti alla maggior partedegli usi. Lo schema qui a fianco precisa il grado di viscositˆ ottimale in funzio-ne delle temperature d'uso. é anche possibile usare olii sintetici "di qualitˆ superiore". In mancanza di olii semisintetici o sintetici, possono essere usati olii di
qualitˆ API SH/SJ (per i motori abenzina) o di qualitˆ CD/CF (per imotori Diesel) facendo riferimento alprogramma di manutenzione"Condizioni particolari", che prevedeintervalli ridotti. Non si deve esitare a farsi consiglia- re da uno specialista della
PEUGEOT, per conservare unabuona qualitˆ di guida ed ottimizzarei costi di manutenzione della vettura. Per i paesi extraeuropei rivolgersi ad una concessionaria locale
PEUGEOT.
MANUTENZIONI PEUGEOT27
OBBLIGATORIAMENTE OBBLIGATORIAMENTE
Cambio manuale ESSO GEAR OIL BV TOTAL TRANSMISSION BV
75W80 PR 9736.41 75W80
OBBLIGATORIAMENTE
Cambi automatici ATF 4HP20-AL4 PR 9736.22
Altri prodotti raccomandati
Servosterzo FLUIDE DA PR 9730.A1
Liquido dei freni PEUGEOT DOT4
Liquido di PROCOR TM108/GLYSANTIN G33 o REVKOGEL 2000
raffreddamento OBBLIGATORIAMENTEProtezione -35¡C

14-04-2003
1 -Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento delcontachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia preriscaldamento motoreDiesel.
23 - Spia luci abbaglianti.
24 - Spia livello minimo liquido di
raffreddamento.
25 - Spia anabbaglianti.
26 - Spia di presenza acqua nel filtrogasolio (Diesel).
27 - Reostato d'illuminazione.
CONTROLLO DI MARCIA
28
QUADRO STRUMENTI MODELLI BENZINA - DIESEL CON CAMBIO MANUALE

14-04-2003
CONTROLLO DI MARCIA29
1 -
Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento delcontachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia luci abbaglianti.
23 - Spia livello minimo liquido di
raffreddamento.
24 - Spia anabbaglianti.
25 - Reostato di illuminazione.
26 - Spia programma sport.
27 - Spia programma neve.
28 - Indicatore di posizione leva delcambio.
QUADRO STRUMENTI MODELLO BENZINA CON CAMBIO AUTOMATICO
