2003 Peugeot 307 SW Manuale del proprietario (in Italian)

14-04-2003
INFORMAZIONI PRATICHE147
Terza luce di stop: 4 lampadine W 5 W  Rimuovere con precauzione la guarnizione superiore dello spor-tello posteriore staccandola suogni lato, perpendicolarmente alsenso di inserimento.
 Inserire un cacciavite nei due foriesterni Bper premere sulle due
linguette C.
 Spingere il faro verso l'esternomantenendo le linguette premute.
 Tirare il faro verso l'esterno ribal-tandolo.
 Sostituire la lampadina guasta.
 Durante il rimontaggio, verificareche le linguette del faro sianoben incastrate e che la guarnizio-ne superiore dello sportelloposteriore sia sistemata corretta-mente.
rimuovere il portalampada pre- mendo sulle linguette A,
 sostituire la lampadina guasta.
Osservazione: se necessario, usare
la manovella smontaruota per toglierei dadi. Durante le operazioni di rimontaggio, verificare il corretto posizionamentodel portalampada e del faro.
Luci targa (W 5 W)  Inserire un cacciavite sottile in uno dei fori esterni dell'elementoprotettivo trasparente.
 Spingerlo verso l'esterno persganciarlo.
 Togliere l'elemento protettivo tra-sparente.
 Sostituire la lampadina guasta.
Luci posteriori
1 - Luci di stop (P 21 W).
2 - Luci di posizione (R 5 W).
3 - Indicatori di direzione (P 21 W).
4 - Luci di retromarcia (P21 W),
lato destro
Luci antinebbia (P 21 W), latosinistro.
Queste 5 lampadine devono esseresostituite rimuovendo l'intero faro:  togliere il relativo rivestimento laterale del bagagliaio per acce-dere al faro
 rimuovere il dado di fissaggio delfaro all'interno del bagagliaio,
 rimuovere il dado di fissaggio delfaro all'esterno del bagagliaio,
 togliere il faro,
 sganciare il fascio,

SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano nella parte inferiore del cruscotto (latoconducente) e nel vano motore. I fusibili di ricambio e la pinza Asono
fissati all'interno del coperchio della scatola di fusibili del cruscotto.
Smontaggio e montaggio diun fusibile Prima di sostituire un fusibile, necessario sapere qual del guasto e rimediarvi. I numeri deifusibili sono indicati sulla scatola deifusibili.  Utilizzare la pinza A.
Sostituire sempre un fusibile gua- sto con un fusibile dello stesso amperaggio. Fusibili del cruscotto
Svitare la vite di un quarto di giro con una moneta, quindi ribaltareil coperchio per accedere ai fusi-bili.
INFORMAZIONI PRATICHE
148
Fusibile N¡AmperaggioFunzioni
1 10 A Luce antinebbia posteriore.
2 15 A Tergicristallo posteriore.
4 15 A Alzacristalli anteriore.
5 15 A Luce di stop sinistra, fra cui il rimorchio.
7 30 A Plafoniera posteriore, plafoniera anteriore, luci leggi- carte - Presa 12V anteriore - Luce cassetto portaog-getti - Comando pannello mobile di copertura.
Funzionante
PinzaAGuasto
14-04-2003

14-04-2003
Fusibili del vano motore Scatola fusibiliPer accedere ai fusibili situati nel vano motore (accanto alla batteria): sganciare il coperchio.
Dopo la sostituzione, richiudere accuratamente il coperchio erimettere l'elemento protettivo dicopertura.
INFORMAZIONI PRATICHE
150
Il circuito elettrico del veico- lo funzionare con equipaggia-menti di serie od opzionali.
Prima di installare altri equipag-giamenti o accessori elettrici sulveicolo, consultare un Punto
Assistenza PEUGEOT. La PEUGEOT non si assume alcuna responsabilitˆ in caso dispese di riparazione o guasti deri-vanti dall'installazione di accesso-ri ausiliari non forniti e non racco-mandati dalla PEUGEOT e in par-ticolare per gli apparecchi il cuiconsumo supera i 10 milliamp * I maxifusibili sono una protezio- ne supplementare per i sistemi
elettrici. Tutti gli interventi devonoessere effettuati da un Punto
Assistenza PEUGEOT.
Fusibile N¡ Amperaggio Funzioni 1* 50 A Gruppo elettroventola.
2* 30 A Motore pompa ESP/ABS.
3* 30 A Elettrovalvole ESP/ABS.
4* 70 A Alimentazione modulo unitˆ centrale.
5* 70 A Alimentazione modulo unitˆ centrale.
6* 20 A Riscaldamento sedili
7* 30 A Contatto antifurto, potenza.
8* 70 A Gruppo elettropompa servosterzo.

14-04-2003
INFORMAZIONI PRATICHE151

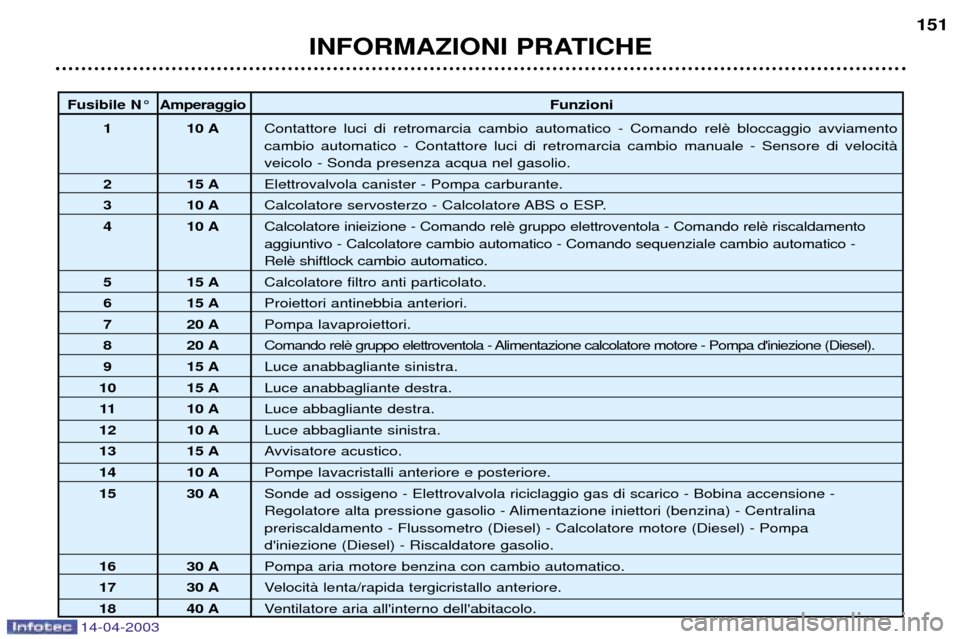

Fusibile N¡
Amperaggio Funzioni
1 10 A Contattore luci di retromarcia cambio automatico - Comando rel cambio automatico - Contattore luci di retromarcia cambio manuale - Sensore di velocitˆ veicolo - Sonda presenza acqua nel gasolio.
2 15 A Elettrovalvola canister - Pompa carburante.
3 10 A Calcolatore servosterzo - Calcolatore ABS o ESP.
4 10 A Calcolatore inieizione - Comando relaggiuntivo - Calcolatore cambio automatico - Comando sequenziale cambio automatico - Rel
5 15 A Calcolatore filtro anti particolato.
6 15 A Proiettori antinebbia anteriori.
7 20 A Pompa lavaproiettori.
8 20 A Comando rel
9 15 A Luce anabbagliante sinistra.
10 15 A Luce anabbagliante destra.
11 10 A Luce abbagliante destra.
12 10 A Luce abbagliante sinistra.
13 15 A Avvisatore acustico.
14 10 A Pompe lavacristalli anteriore e posteriore.
15 30 A Sonde ad ossigeno - Elettrovalvola riciclaggio gas di scarico - Bobina accensione -
Regolatore alta pressione gasolio - Alimentazione iniettori (benzina) - Centralina preriscaldamento - Flussometro (Diesel) - Calcolatore motore (Diesel) - Pompa d'iniezione (Diesel) - Riscaldatore gasolio.
16 30 A Pompa aria motore benzina con cambio automatico.
17 30 A Velocitˆ lenta/rapida tergicristallo anteriore.
18 40 A Ventilatore aria all'interno dell'abitacolo.

SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano nella parte inferiore del cruscotto (latoconducente) e nel vano motore. I fusibili di ricambio e la pinza Asono
fissati all'interno del coperchio della scatola di fusibili del cruscotto.
Smontaggio e montaggio diun fusibile Prima di sostituire un fusibile, necessario sapere qual del guasto e rimediarvi. I numeri deifusibili sono indicati sulla scatola deifusibili.  Utilizzare la pinza A.
Sostituire sempre un fusibile gua- sto con un fusibile dello stesso amperaggio. Fusibili del cruscotto
Svitare la vite di un quarto di giro con una moneta, quindi ribaltareil coperchio per accedere ai fusi-bili.
INFORMAZIONI PRATICHE
148
Fusibile N¡AmperaggioFunzioni
1 10 A Luce antinebbia posteriore.
2 15 A Tergicristallo posteriore.
4 15 A Alzacristalli anteriore.
5 15 A Luce di stop sinistra, fra cui il rimorchio.
7 30 A Plafoniera posteriore, plafoniera anteriore, luci leggi- carte - Presa 12V anteriore - Luce cassetto portaog-getti - Comando pannello mobile di copertura.
Funzionante
PinzaAGuasto
14-04-2003

14-04-2003
INFORMAZIONI PRATICHE149

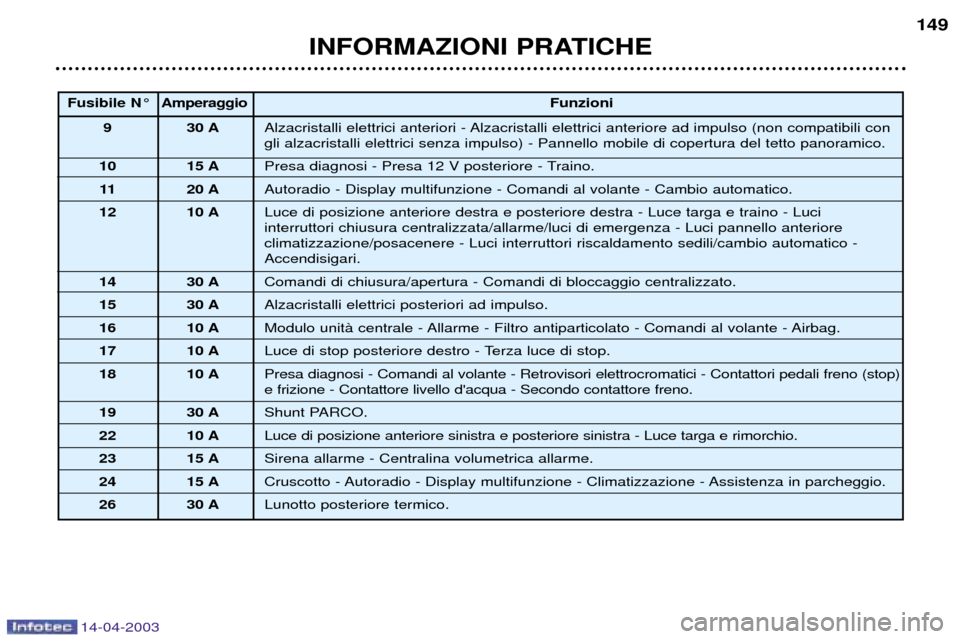

Fusibile N¡
Amperaggio Funzioni
9 30 A Alzacristalli elettrici anteriori - Alzacristalli elettrici anteriore ad impulso (non compatibili con gli alzacristalli elettrici senza impulso) - Pannello mobile di copertura del tetto panoramico.
10 15 A Presa diagnosi - Presa 12 V posteriore - Traino.
11 20 A Autoradio - Display multifunzione - Comandi al volante - Cambio automatico.
12 10 A Luce di posizione anteriore destra e posteriore destra - Luce targa e traino - Luci interruttori chiusura centralizzata/allarme/luci di emergenza - Luci pannello anteriore climatizzazione/posacenere - Luci interruttori riscaldamento sedili/cambio automatico -Accendisigari.
14 30 A Comandi di chiusura/apertura - Comandi di bloccaggio centralizzato.
15 30 A Alzacristalli elettrici posteriori ad impulso.
16 10 A Modulo unitˆ centrale - Allarme - Filtro antiparticolato - Comandi al volante - Airbag.
17 10 A Luce di stop posteriore destro - Terza luce di stop.
18 10 A Presa diagnosi - Comandi al volante - Retrovisori elettrocromatici - Contattori pedali freno (stop)e frizione - Contattore livello d'acqua - Secondo contattore freno.
19 30 A Shunt PARCO.
22 10 A Luce di posizione anteriore sinistra e posteriore sinistra - Luce targa e rimorchio.
23 15 A Sirena allarme - Centralina volumetrica allarme.
24 15 A Cruscotto - Autoradio - Display multifunzione - Climatizzazione - Assistenza in parcheggio.
26 30 A Lunotto posteriore termico.

14-04-2003
SOSTITUZIONE DI UNA
SPAZZOLA DEL
TERGICRISTALLO Disposizione delle spazzole in posizione manutenzione Meno di un minuto dopo aver dis- inserito il contatto, azionare ilcomando del tergicristallo perposizionare le spazzole al centrodel parabrezza (posizione manu-tenzione).
Sostituzione di una spazzola  Alzare il braccio, sganciare la spazzola e rimuoverla.
 Montare la nuova spazzola eriabbassare il braccio.
Osservazione: la spazzola pi
va montata sul braccio del tergicri-stallo che si trova sul lato destro delveicolo. Per riportare le spazzole nella posizione iniziale, inserire il con-tatto ed azionare il comando deltergicristallo. MODO ECONOMIA Dopo l'arresto del motore, quando la chiave alcune funzioni (tergicristalli, alzacri-stalli, plafoniere, autoradio, ecc.)possono essere usate solo per unadurata massima di trenta minuti, perevitare che la batteria si scarichi. Una volta trascorsi questi trenta minuti, sul display multifunzioneappare il messaggio
"Modo econo-
mia attivato" e le funzioni attive
vengono messe in stand-by. FUNZIONE ALLEGGERIMENTO ELETTRICO Quando il veicolo funzioni (climatizzazione, lunotto ter-mico posteriore, sistema di riscalda-mento dell'abitacolo dei veicoliDiesel, ecc.) possono essere tempo-raneamente disattivate, a secondadello stato di carica della batteria. La riattivazione delle funzioni disatti- vate carica della batteria lo consente. Osservazione:
la riattivazione
manuale delle funzioni disattivate rischia di scaricare la batteria.
INFORMAZIONI PRATICHE
152
Se la batteria non si pu˜ avviare il motore.

14-04-2003
BATTERIA Per caricare la batteria con un caricabatteria:
- scollegare la batteria
- rispettare le istruzioni d'uso fornite dal fabbricante del caricatore
- ricollegare la batteria iniziando dal morsetto (-)
- verificare la pulizia dei morsetti e dei terminali. Se sono ossidati (ricoperti di undeposito biancastro o verdastro), smontarli e pulirli.
Per avviare la vettura utilizzando un'altra batteria:
- collegare il cavo rosso con i morsetti (+) delle due batterie
- collegare un'estremitˆ del cavo verde o nero con il morsetto (Ð) della batteria aggiuntiva
- collegare l'altra estremitˆ del cavo verde o nero con un punto di massa della vettura in cui la batteria
Azionare l'avviamento, far girare il motore. Aspettare il ritorno al regime minimo e scollegare i cavi.
INFORMAZIONI PRATICHE 153
- Non scollegare i termi-
nali quando il motore acceso.
- Non ricaricare le batterie senza aver scollegato i terminali.
- Dopo ogni ricollegamento di bat- teria, inserire il contatto e aspet-tare 1 minuto prima di mettere inmoto, per permettere l'inizializ-zazione dei sistemi elettronici.Se dopo questa manipolazionepersistono leggere anomalie,rivolgersi ad un Punto
Assistenza PEUGEOT.
Se la vettura non viene utilizzata per pi si consiglia di scollegare la batteria.
