2003 Peugeot 307 SW Instrukcja Obsługi (in Polish)

RZUT OKA NA WASZEGO PEUGEOT 307 SW1
Strony
Siedzenia 88 - 102
Przełączniki przy kierownicy 110 - 116
Zestaw wskaźników 28 - 29
Wentylacja, klimatyzacja 82 - 87
Lusterka 118 - 119
Strony
Sprawdzenia, przeglądy 136 - 140
Drzwi i pokrywy 103 - 109
Klapka wlewu paliwa 109
Wymiana żarówki 145 - 147
Wymiana koła 141 - 144
Poszczególne modele mogą posiadać jedynie część opisanego wyposażenia w zależności od poziomu
wykończenia i wymagań związanych z krajem przeznaczenia.
14-04-2003

2RZUT OKA NA WASZEGO PEUGEOT 307 SW
14-04-2003

14-04-2003
1 - Poduszka powietrzna kierowcy.Sygnał dźwiękowy.
2 - Przełączniki oświetlenia, kierunkowskazy.
3 - Sterowanie radioodtwarzac- zem przy kierownicy.
4 - Zestaw wskaźników.
5 - Sterowanie wycieraczkami / spryskiwaczem / kompute-
rem pokładowym.
6 - Przycisk alarmu.
7 - Przycisk centralnego zamka.
8 - Przycisk świateł awaryjnych.
9 - Wyświetlacz wielofunkcyjny.
10 - Nawiewy środkowe wenty-
lacji i regulacja wydatku powietrza.
11 - Dysze odmrażania przedniej szyby.
12 - Głośnik wysokotonowy. 13 - Dysza odmrażania szyby
drzwi.
14 - Nawiew boczny wentylacji i regulacja wydatku powietrza.
15 - Poduszka powietrzna pasażera.
16 - Schowek przedni.
17 - Radioodtwarzacz RB3, RD3 lub RT3.
18 - Sterowanie ogrzewanymi siedzeniami.
19 - Zmieniarka CD.
20 - Przełącznik wentylacji / klimatyzacja.
21 - Popielniczka przednia.
22 - Dysza nawiewu ogrzewania na nogi pasażerów siedzą-
cych z tyłu.
23 - Gniazdo dodatkowe 12 V.
24 - Dźwignia zmiany biegów.
25 - Uchwyt na puszki.
26 - Hamulec postojowy. 27 - Pojemnik na śmieci.
28 - Wyłącznik poduszki powie-
trznej pasażera.
29 - Sterowanie zasłoną zakry- wającą dach panoramiczny.
30 - Stacyjka.
31 - Otwieranie pokrywy silnika.
32 - Regulacja kierownicy.
33 - Skrzynka bezpieczników.
34 - Elektryczne sterowanie lusterkami.
Przełączniki szyb.
Przełącznik blokady tylnych szyb.
35 - Regulacja wysokości stru- mienia światła reflektorów.

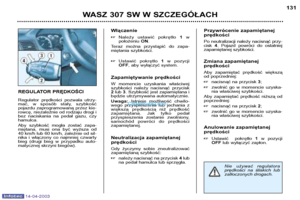

36 - Przełącznik regulatora prędkości.
* Zależnie od wyposażenia.
3RZUT OKA NA WASZEGO PEUGEOT 307 SW

4RZUT OKA NA WASZEGO PEUGEOT 307 SW
14-04-2003
KLUCZE
Klucze umożliwiają niezależne
operowanie zamkiem drzwi
przednich, korka wlewu paliwa,
schowka, a także umożliwiają
wyłączenie poduszki powietrznej
pasażera i włączenie zapłonu.
Centralny zamek
Umożliwia poprzez drzwi kierow-
cy, zablokowanie zwykłe i przy
pomocy super zamka oraz
odblokowanie drzwi, pokrywy
bagażnika oraz złożenie lusterekzewnętrznych.
Jeśli jedne z drzwi lub
bagażnik są otwarte, zamek
centralny nie zadziała; kierowca
zostaje o tym poinformowany
sygnałem dźwiękowym podczas
zamykania (blokowania) drzwi za
pomocą pilota.
Pilot zdalnego sterowania
oferuje możliwość sterowania
tymi samymi funkcjami naodległość.Pilot zdalnego sterowania Blokowanie ➜
Wciśnięcie przycisku Apoz-
wala zablokować pojazd.
Czynność ta sygnalizowana
jest poprzez zapalenie się
kierunkowskazów na ok.
2 sekundy.Uwaga: wciśnięcie na dłużej przycisku
A umożliwia, oprócz zablokowania,
również automatyczne zamknięcie
szyb oraz otwieranego dachu.
Pojazd wyposażony w superzamek
Włączenie super zamka
powoduje całkowite zabloko-
wanie zamków i klamek drzwi
od wewnątrz i od zewnątrz.
➜ Wciśnięcie przycisku Apoz-
wala zablokować pojazd
super zamkiem.
Czynność ta sygnalizaowana
jest poprzez zapalenie się
kierunkowskazów na ok. 2
sekundy. Uwaga: długie wciśnięcie
przycisku Aumożliwia
automatyczne zamknięcie szyb.
Drugie wciśnięcie przycisku A
w ciągu 5 następnych sekund,
powoduje zwykłe zablokowaniedrzwi.
Jest to sygnalizowane przez
zapalenie się kierunkowskazów
na czas około 2 sekund.
Odblokowanie
Wciśnięcie przycisku Bumożliwia
odblokowanie pojazdu.
Czynność sygnalizowana jest
poprzez szybkie miganie kierun-
kowskazów. Uwaga: Jeżeli zablokowany
samochód został przez nieu-
wagę odblokowany, ale
przez 30 sekund drzwi
nie zostały otwarte,
pojazd zablokuje sięautomatycznie. URUCHOMIENIE
Pozycja STOP:
stacyjka wyłączona zapłon wyłączony.
1 położenie, pozycja Osprzęt:
stacyjka jest wyłączona, ale
osprzęt może działać
2 położenie, pozycja Działanie:
stacyjka włączona
Położenie Uruchomienie:
rozrusznik działa.
103

5RZUT OKA NA WASZEGO PEUGEOT 307 SW
14-04-2003
ELEMENTY STEROWANIA
PRZY KIEROWNICY OŚWIETLENIE
Światła przednie i tylne
(pierścień A)
Światła zgaszone
Światła pozycyjne
Światła mijania/
Światła drogowe Automatyczne
włączanie świateł
Automatyczne zapalanie świateł
Aby włączyć lub wyłączyć
funkcję, należy ustawić klucz w
położeniu osprzętu, przełącznik
oświetlenia w położeniu 0i
nacisnąć na krawędź na ponad
dwie sekundy.Pojazdy wyposażone w światło
przeciwmgielne tylne
(pierścień B)
Światło przeciwmgielne
tylne (obrót pierścienia
do przodu)
Pojazdy wyposażone w
światła przeciwmgielne
przednie i światło
przeciwmgielne tylne
(pierścień C) Światła przeciwmgielne
przednie (jeden obrót
pierścienia do przodu)
Światła przeciwm-
gielne przednie i
światło przeciwm-
gielne tylne (dwa
obroty pierścienia doprzodu)
Wyłączenie: obrót
pierścienia skokami dotyłu.WYCIERACZKI Przednie
2 Praca przyspieszona.
1
Praca w trybie normalnym.I Praca przerywana.
lub
AUTO Praca automatyczna.
0 Zatrzymanie.
Praca jednorazowa
(wcisnąć dźwignię do dołu).
Spryskiwacz szyby: pociągnąć
dźwignię do siebie.
Praca wycieraczek w
trybie automatycznym
W pozycji AUTO, wycieraczka
pracuje w trybie automa-
tycznym i dostosowuje
swoją prędkość do inten-
sywności opadów.
Tylne
Zatrzymanie Praca Spryskiwacz
przerywana szyby
11 0
11 2

14-04-2003
6RZUT OKA NA WASZEGO PEUGEOT 307 SW
FOTELE PRZEDNIE 1-Regulacja wzdłużna.
2- Regulacja nachylenia opar- cia.
3- Regulacja wysokości fotela
kierowcy lub pasażera.
4- Sterowanie ogrzewanychsiedzeń.
5- Podłokietniki wyjmowane.
6- Regulacja wysokości oraz
nachylenia zagłówka.
W celu wysunięcia lub
wsunięcia zagłówka, pocią-
gnąć go do przodu i prze-sunąć.
Nigdy nie jeździć
ze zdemontowanymizagłówkami.
7- Szuflada.
8- Stolik typu "lotniczy".
88

14-04-2003
Regulacja siedzenia dodatkowego:
- regulacja wzdłużna (1),
- regulacja wysokości zagłówka (2),
- składanie (3),
- demontaż, montaż (4).
7RZUT OKA NA WASZEGO PEUGEOT 307 SW
SIEDZENIA TYLNE
Regulacja siedzenia bocznego:
- regulacja wzdłużna (1),
- regulacja nachylenia oparcia (2),
- regulacja wysokości zagłówka (3),
- składanie (4),
- demontaż, montaż (5). Regulacja siedzenia środkowego:
- regulacja wzdłużna
(1),
- regulacja nachylenia oparcia, położenie stolika (2),
- regulacja wysokości zagłówka (3),
- składanie (4),
- demontaż, montaż (5).
90

8RZUT OKA NA WASZEGO PEUGEOT 307 SW
14-04-2003
RÓŻNE KONFIGURACJE INSTALOWANIA SIEDZEŃ
100
5 miejsc5 miejsc z fotelem środkowym w trzecim rzędzie
6 miejsc z dodatkowym fotelem 7 miejsc z dwoma dodatkowymi fotelamI
Przewożenie długich przedmiotów Przewożenie dużych przedmiotów
