Page 4321 of 4500
LOCATION

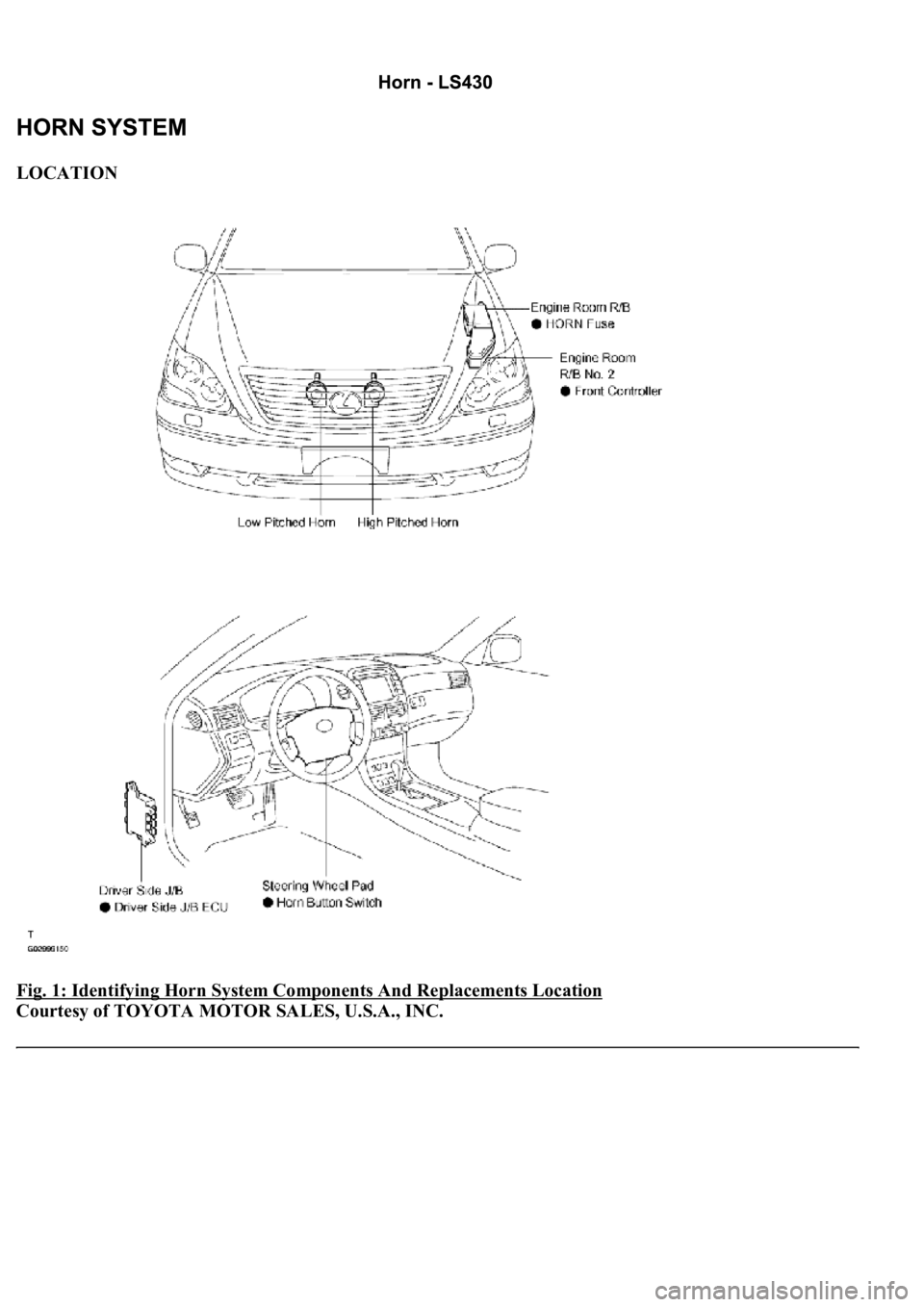

Fig. 1: Identifying Horn System Components And Replacements Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
Page 4322 of 4500
SYSTEM DIAGRAM

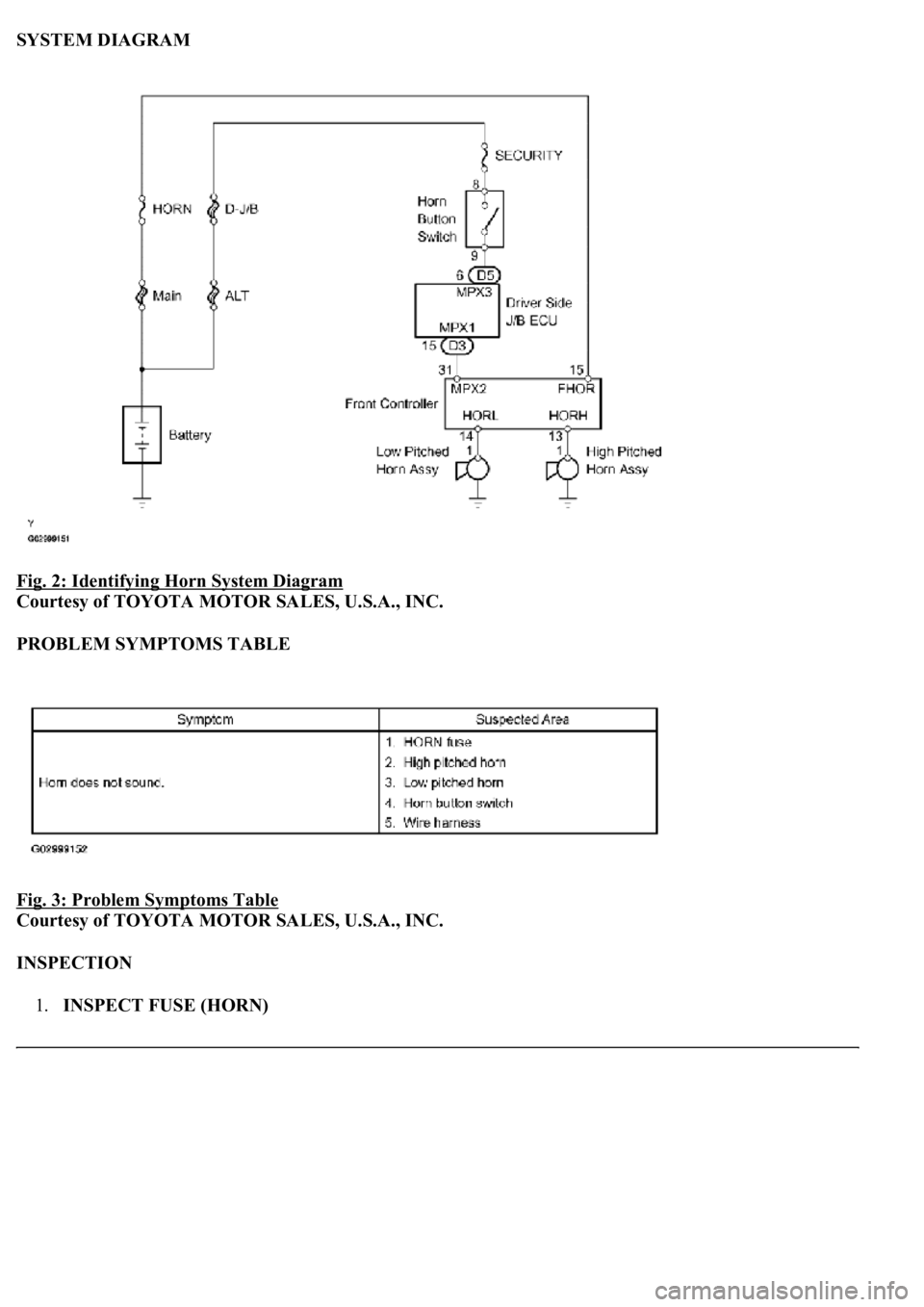

Fig. 2: Identifying Horn System Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
PROBLEM SYMPTOMS TABLE
Fig. 3: Problem Symptoms Table
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
INSPECTION
1.INSPECT FUSE (HORN)
Page 4327 of 4500
LOCATION
Fig. 1: Identifying Ignition System Components And Replacement Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
SYSTEM DIAGRAM
The ECM determines ignition timing based on signals from various sensors.
Page 4338 of 4500

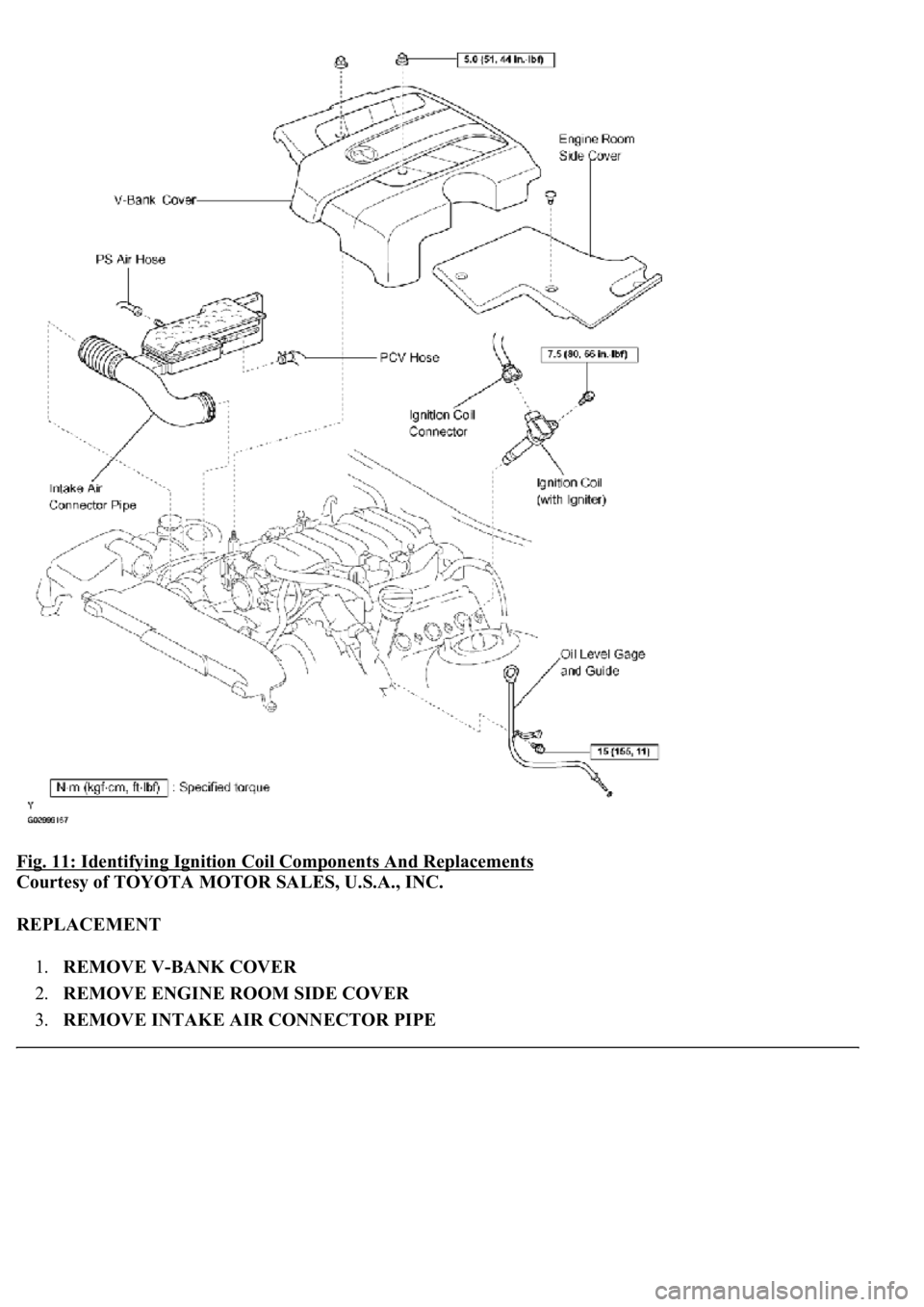

Fig. 11: Identifying Ignition Coil Components And Replacements
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
REPLACEMENT
1.REMOVE V-BANK COVER
2.REMOVE ENGINE ROOM SIDE COVER
3.REMOVE INTAKE AIR CONNECTOR PIPE
Page 4340 of 4500
COMPONENTS
Fig. 13: Identifying Camshaft Position Sensor Components And Replacements
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
REPLACEMENT
1.REMOVE AIR CLEANER INLET NO. 1 (See step 5 in REPLACEMENT
)
2.DRAIN ENGINE COOLANT (See REPLACEMENT
)
Page 4343 of 4500
Fig. 15: Identifying Crankshaft Position Sensor Components And Replacements
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
REPLACEMENT
1.REMOVE ENGINE UNDER COVER NO. 1
2.REMOVE CRANKSHAFT POSITION SENSOR
Page 4347 of 4500

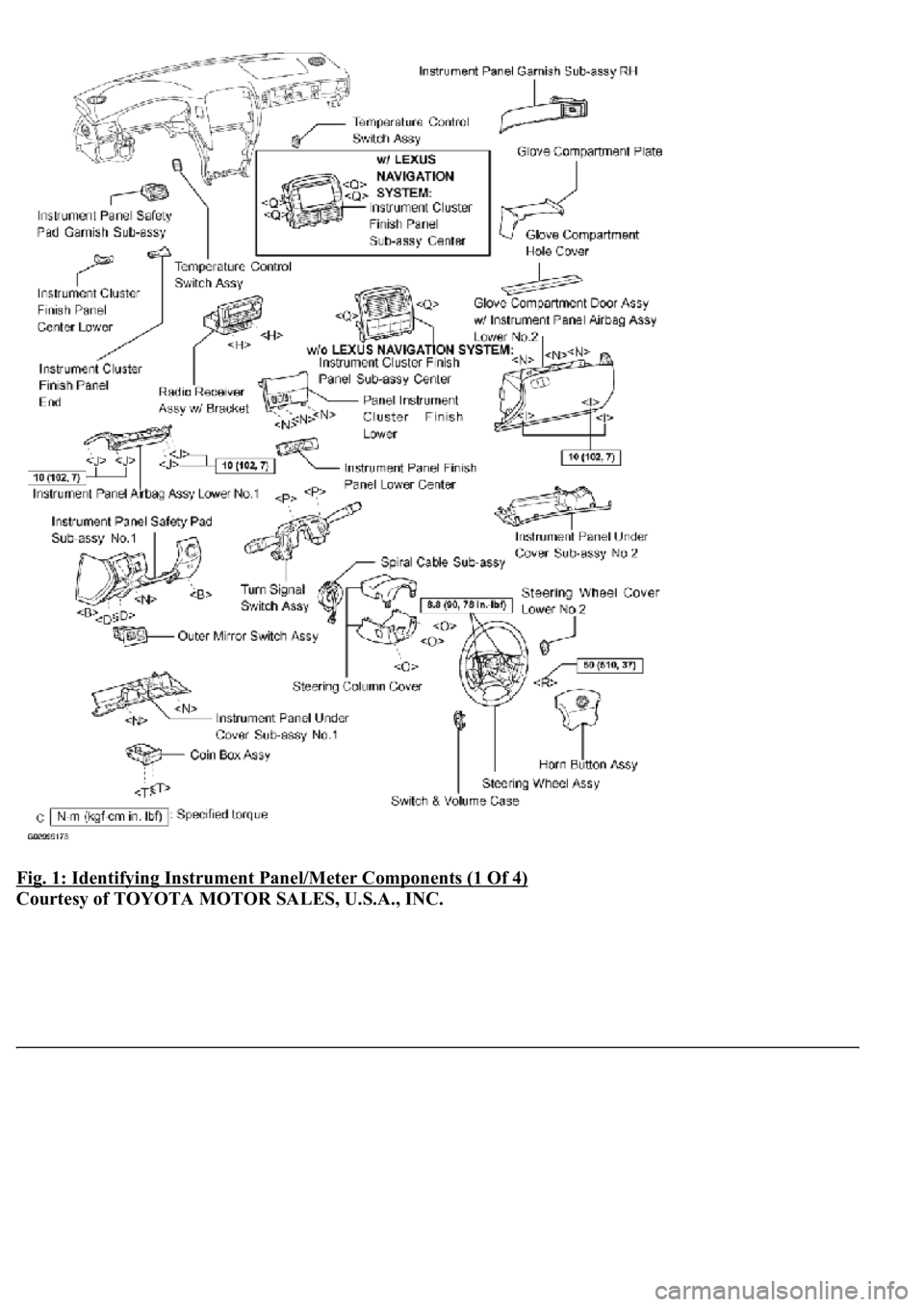

Fig. 1: Identifying Instrument Panel/Meter Components (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
Page 4348 of 4500

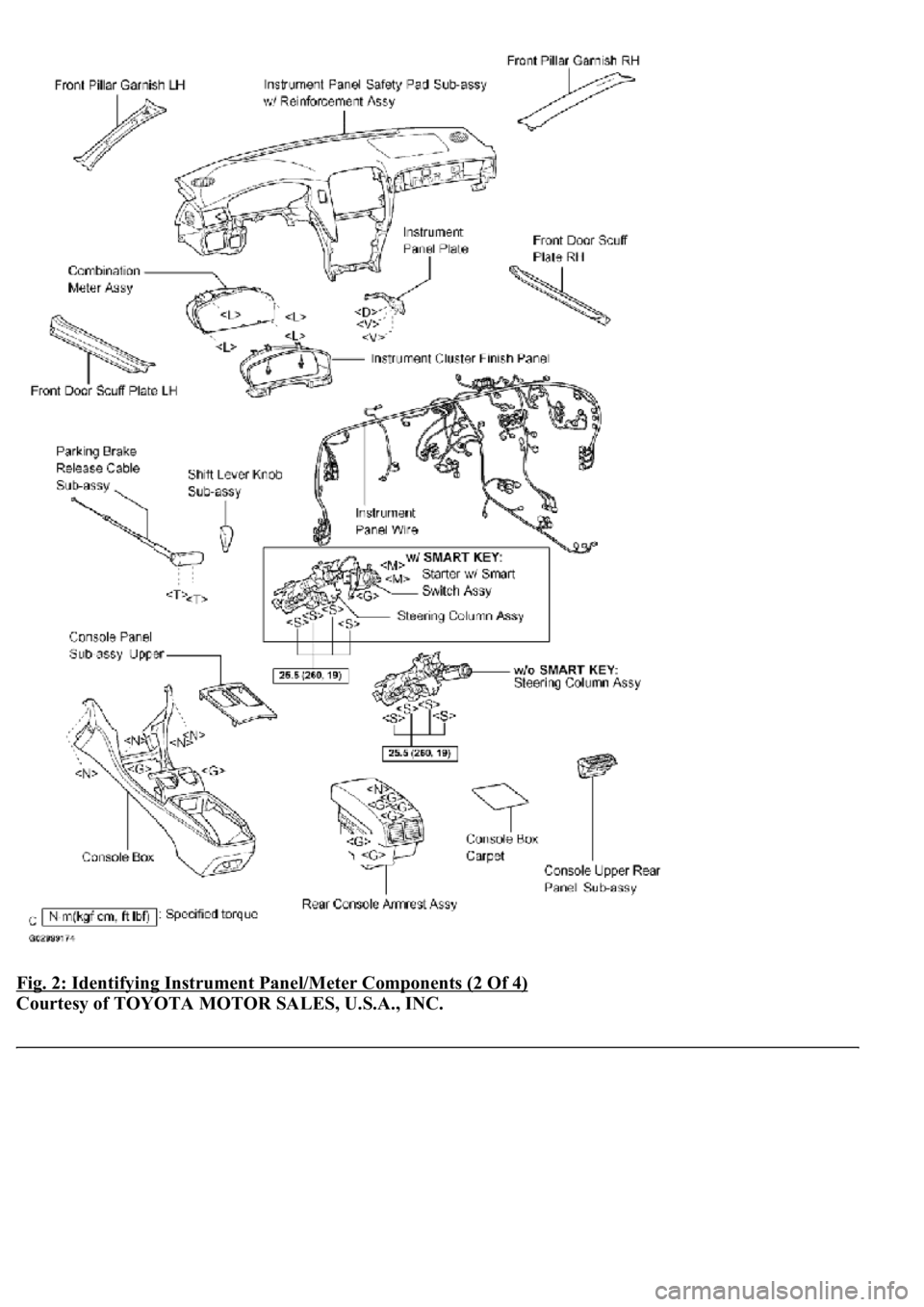

Fig. 2: Identifying Instrument Panel/Meter Components (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
