Page 1076 of 4500
Fig. 108: Installing Rear Disc Brake W/Hole Pin While Pushing On Rear Disc Brake Anti-Rattle
Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
29.FILL RESERVOIR WITH BRAKE FLUID (SEE BLEEDING
)
30.BLEED MASTER CYLINDER (SEE BLEEDING
)
SST 09023-00101
31.BLEED BRAKE LINE (SEE BLEEDING
)
32.BLEED BRAKE ACTUATOR (SEE BLEEDING
)
33.CHECK BRAKE FLUID LEAKAGE
If fluid leaks, tighten or replace the leaking part.
34.CHECK FLUID LEVEL IN RESERVOIR (SEE BLEEDING
)
35.INSTALL REAR WHEEL
Torque: 103 N.m (1,050 kgf.cm, 76 ft.lbf)
ON-VEHICLE INSPECTION
Page 1081 of 4500

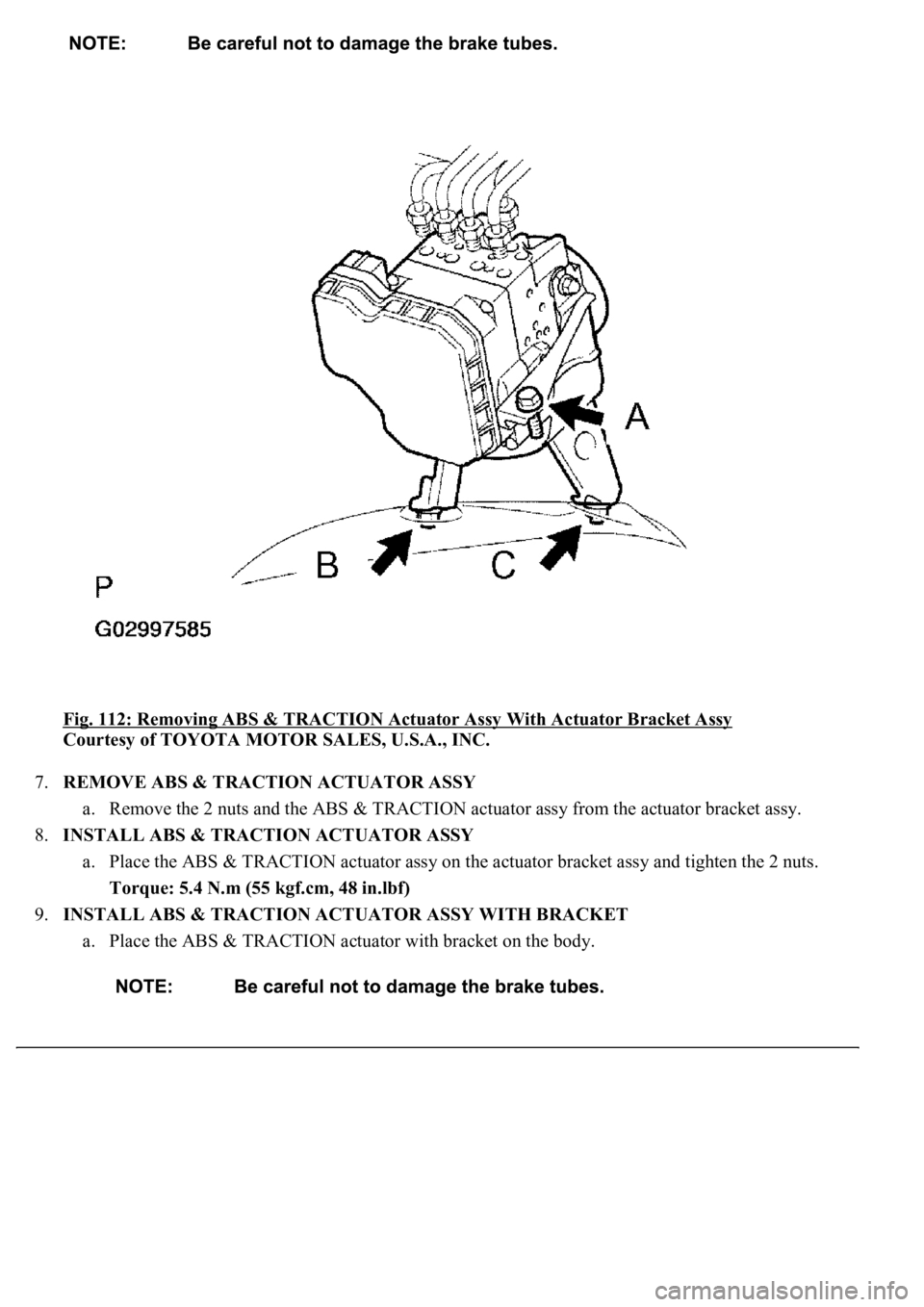

Fig. 112: Removing ABS & TRACTION Actuator Assy With Actuator Bracket Assy
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
7.REMOVE ABS & TRACTION ACTUATOR ASSY
a. Remove the 2 nuts and the ABS & TRACTION actuator assy from the actuator bracket assy.
8.INSTALL ABS & TRACTION ACTUATOR ASSY
a. Place the ABS & TRACTION actuator assy on the actuator bracket assy and tighten the 2 nuts.
Torque: 5.4 N.m (55 kgf.cm, 48 in.lbf)
9.INSTALL ABS & TRACTION ACTUATOR ASSY WITH BRACKET
a. Place the ABS & TRACTION actuator with bracket on the body.

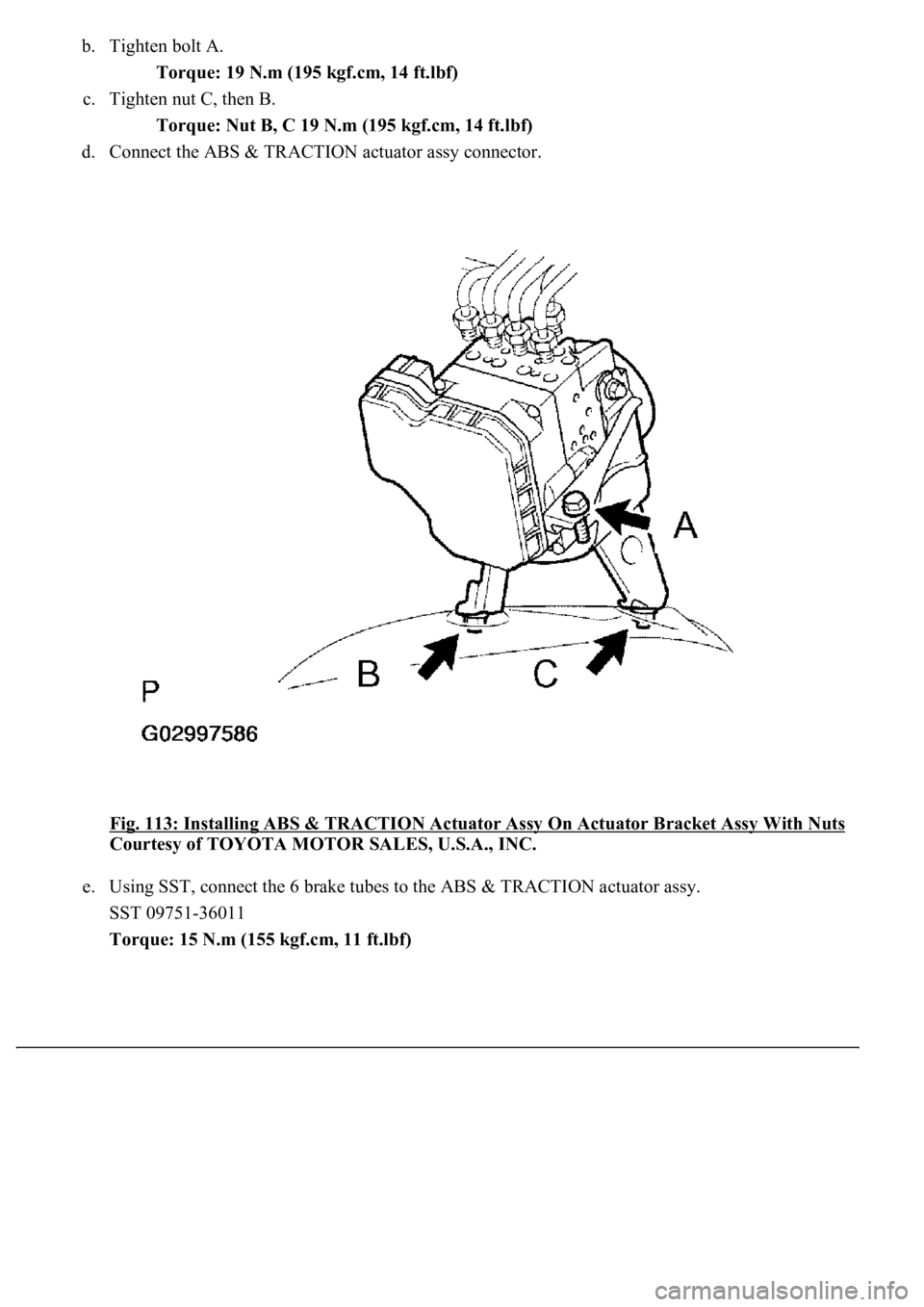

Page 1082 of 4500
b. Tighten bolt A.
Torque: 19 N.m (195 kgf.cm, 14 ft.lbf)
c. Tighten nut C, then B.
Torque: Nut B, C 19 N.m (195 kgf.cm, 14 ft.lbf)
d. Connect the ABS & TRACTION actuator assy connector.
Fig. 113: Installing ABS & TRACTION Actuator Assy On Actuator Bracket Assy With Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
e. Using SST, connect the 6 brake tubes to the ABS & TRACTION actuator assy.
SST 09751-36011
Torque: 15 N.m (155 kgf.cm, 11 ft.lbf)
Page 1089 of 4500
Fig. 119: Removing Bolt And Speed Sensor Rear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
7.INSTALL SPEED SENSOR REAR LH
a. Install the speed sensor rear with the bolt.
Torque: 8.0 N.m (82 kgf.cm, 71 in.lbf)
Page 1090 of 4500
Fig. 120: Installing Speed Sensor Rear With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
b. RH side:
Connect the speed sensor rear wire harness with the bolt.
Torque: 5.0 N.m (51 kgf.cm, 44 in.lbf)
c. RH side:
Connect the pad wear indicator connector to the speed sensor rear.
Page 1091 of 4500
Fig. 121: Connecting Pad Wear Indicator Connector To Speed Sensor Rear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
d. Connect the speed sensor rear wire harness with the nut and bolt.
Nut Torque: 5.0 N.m (51 kgf.cm, 44 in.lbf)
Bolt Torque: 5.0 N.m (51 kgf.cm, 44 in.lbf)
Page 1093 of 4500
Fig. 123: Connecting Grommet And Speed Sensor Rear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
8.INSTALL REAR WHEEL HOUSE LH LINER
9.INSTALL REAR WHEEL
Torque: 103 N.m (1,050 kgf.cm, 76 ft.lbf)
10.INSTALL REAR SEATBACK ASSY (SEE OVERHAUL
- FIXED TYPE or OVERHAUL -
POWER ADJUSTER TYPE
)
11.INSTALL REAR SEAT HEAD REST ASSY (SEE OVERHAUL
- FIXED TYPE or OVERHAUL -
POWER ADJUSTER TYPE )
12.INSTALL REAR SEAT CUSHION ASSY (SEE OVERHAUL
- FIXED TYPE or OVERHAUL -
POWER ADJUSTER TYPE
)
13.CHECK ABS SPEED SENSOR SIGNAL (SEE TEST MODE PROCEDURE
)
COMPONENTS
Page 1100 of 4500
Fig. 129: Connecting Skid Control Sensor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
12.INSTALL FRONT WHEEL
Torque: 103 N.m (1,050 kgf.cm, 76 ft.lbf)
13.INSPECT AND ADJUST FRONT WHEEL ALIGNMENT (SEE ADJUSTMENT
)
14.CHECK ABS SPEED SENSOR SIGNAL (SEE TEST MODE PROCEDURE
)
REPLACEMENT
1.REMOVE CONSOLE UPPER REAR PANEL SUB-ASSY (SEE REPLACEMENT
)
2.REMOVE CONSOLE BOX CARPET
3.REMOVE REAR CONSOLE ARMREST ASSY (SEE REPLACEMENT
)
4.REMOVE YAWRATE SENSOR
a. Disconnect the
yawrate sensor connector.
