2003 Hyundai Coupe Betriebsanleitung (in German)

1-41
EIGENSCHAFTEN DES HYUNDAI
B500A01A-AST HANDSCHUHFACH WARNUNG: Um das Verletzungsrisiko im Falle eines Unfalls oder eines plötzlichen Anhaltens zuverringern, muß die Handschuhfachklappe beim Fahren grundsätzlich geschlossen sein.
o Zum Öffnen des Handschuhfachs den Hebelzur Freigabe des Handschuhfachs ziehen. B510B01A-AST
AUSSENSPIEGEL Elektrische Fernsteuerung Der Außenspiegel kann in jede Richtung verstellt werden; auf diese Weise wird ein optimaler Blickwinkel gewährleistet. Mit dem Schalter für den elektrisch verstellbaren Außenspiegel erfolgt die Einstellung des rechten und linken Außenspiegels. Einstellung der einzelnen Spiegel:
1. Den entsprechenden Außenspiegel durch Betätigen des Wahlschalters nach rechts oder links aktivieren.
2. Nun wie dargestellt den Spiegelwinkel durch Drücken der entsprechenden Seite desSchalters einstellen.
HGK147
HGK128
B491A01F-GST BRILLENFACH (Falls vorhanden) Das Brillenfach befindet sich an der vorderen Dachkonsole. Zum Öffnen und Schließen des Brillenfachs auf das Ende der Abdeckung drücken. WARNUNG: Das Brillenfach nicht während der Fahrt
öffnen. Die Sicht im Rückspiegel des Fahrzeugs kann hierdurch behindert werden.
HGK036

EIGENSCHAFTEN DES HYUNDAI
1-42 B510C01A-AST
EINKLAPPEN DER AUSSENSPIEGEL Die Außenspiegel können zum Parken in engen Bereichen eingeklappt werden.
WARNUNG:
Den Außenspiegel während der Fahrt nicht einstellen oder einklappen. Dies kann zum Verlust der Kontrolle über das Fahrzeug
und zu Unfällen mit Todesfolge, Personen- oder Sachschäden führen.
Die Außenspiegelheizung wird zusammen mitder Heckscheibenheizung eingeschaltet. Zum Einschalten der Außenspiegelheizung muß der Schalter für die Heckscheibenheizung betätigt werden. Die Defroster-funktion der Außenspiegelheizung gewährleistet eine verbesserte Sicht nach hinten bei jeder Witterung. Zum Ausschalten der Heizung den Schalter erneut betätigen.Die Außenspiegelheizung schaltet automatisch nach 15 Minuten aus.
B510C01GK
VORSICHT
o Den Schalter nicht unnötig lange drücken.
o Das Eiskratzen auf der Spiegelfläche kann
zu dauerhaften Beschädigungen führen.Zum Entfernen von Eis einen Schwamm, ein weiches Tuch oder ein anerkanntes Enteisungsspray verwenden.
WARNUNG:Vorsicht bei der Abschätzung der Größe und Entfernung von Gegenständen, die im Außenspiegel auf der Beifahrerseite zu sehen sind. Es handelt sich um einen konvexen Spiegel mit einer gekrümmten Oberfläche. Gegenstände in diesem Spiegel sind näher als sie erscheinen. B510D01Y-AST
AUSSENSPIEGELHEIZUNG (Falls vorhanden)B380A01GK
Typ A
Typ B

1-43
EIGENSCHAFTEN DES HYUNDAI
B520A01A-AST ABBLEND-RÜCKSPIEGEL Der Hyundai ist mit einem abblendbaren Innenspiegel ausgestattet. Die "Nacht"-Posi- tion wird durch Ziehen der an der Unterkante des Spiegels befindlichen Lasche in Fahrerrichtung gewählt. Wird der Spiegel in die "Nacht"-Position gesetzt, so wird die Blendwirkung der nachfolgenden Fahrzeuge herabgesetzt.
B520A01GK
B530A01A-AST HANDBREMSE
Grundsätzlich vor dem Verlassen des Fahrzeugs die Handbremse anziehen. Befindet sich der Schlüssel in der Position "ON" (Fahrt) oder "START", wird außerdem die Handbrems- Kontrolleuchte eingeschaltet. Vor dem Fahren sicherstellen, daß die Handbremse vollständig gelöst ist, und daß die Kontrolleuchte erloschen ist.
o Zum Anziehen der Handbremse den Hebel so weit wie möglich nach oben ziehen.
o Zum Lösen der Handbremse den Hebel nach oben ziehen und den Daumenknopf eindrücken. Dann den Bremshebel bei hineingedrücktem Knopf nach unten bewegen.
HGK178B520B01GK
Sensor
B520B02O-GST
Innenspiegel mit automatischer
Abblendfunktion (Falls vorhanden) Der elektrisch verstellbare lnnenrückspiegel blendet automatisch das helle Scheinwerferlichteines hinter lhnen fahrenden Fahrzeugs ab. Mit dem Regler wird der Spiegel auf die gewünschte Position eingestellt.

EIGENSCHAFTEN DES HYUNDAI
1-44
Typ A Typ B
B550A01Y-AST

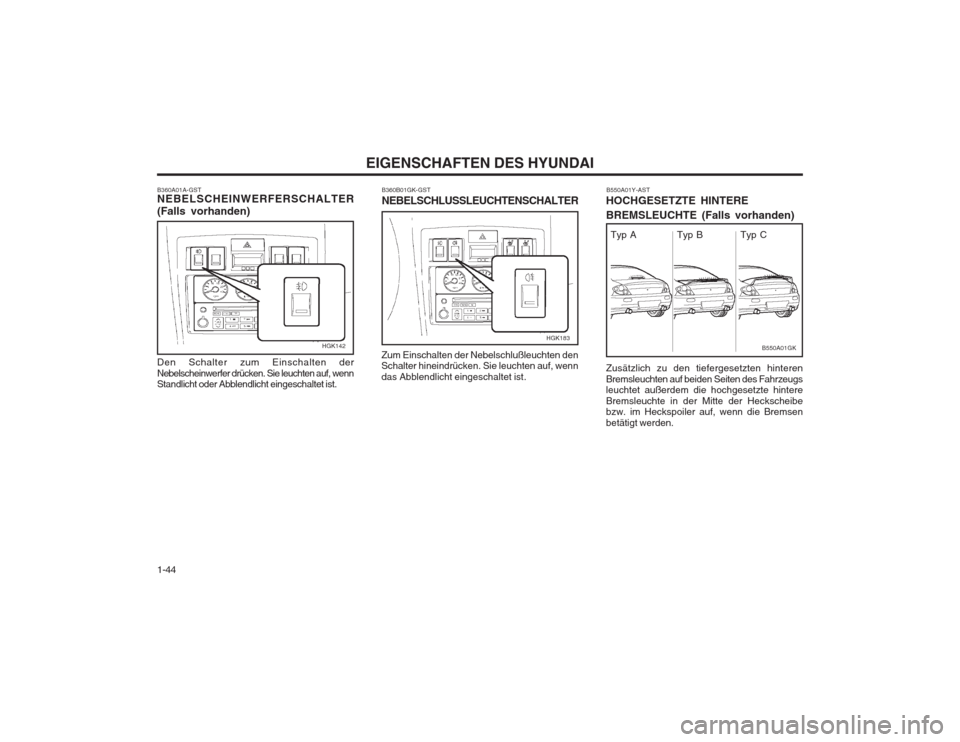

HOCHGESETZTE HINTERE BREMSLEUCHTE (Falls vorhanden) Zusätzlich zu den tiefergesetzten hinteren Bremsleuchten auf beiden Seiten des Fahrzeugs leuchtet außerdem die hochgesetzte hintere Bremsleuchte in der Mitte der Heckscheibe bzw. im Heckspoiler auf, wenn die Bremsen betätigt werden.
Zum Einschalten der Nebelschlußleuchten den Schalter hineindrücken. Sie leuchten auf, wenn
das Abblendlicht eingeschaltet ist.
B360A01A-GST NEBELSCHEINWERFERSCHALTER (Falls vorhanden) Den Schalter zum Einschalten der Nebelscheinwerfer drücken. Sie leuchten auf, wenn Standlicht oder Abblendlicht eingeschaltet ist.
HGK142HGK183
B360B01GK-GST NEBELSCHLUSSLEUCHTENSCHALTER
B550A01GK
Typ C

1-45
EIGENSCHAFTEN DES HYUNDAI

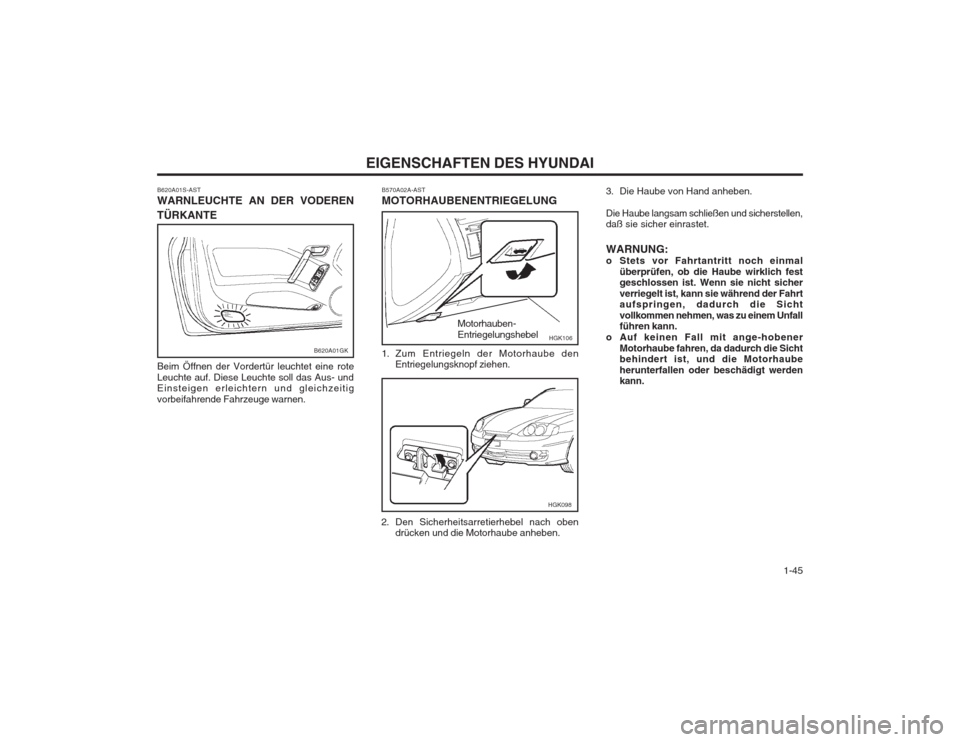

B620A01S-AST WARNLEUCHTE AN DER VODEREN TÜRKANTE
Beim Öffnen der Vordertür leuchtet eine rote
Leuchte auf. Diese Leuchte soll das Aus- und Einsteigen erleichtern und gleichzeitig vorbeifahrende Fahrzeuge warnen.
HGK106
B620A01GK
Motorhauben- Entriegelungshebel
B570A02A-AST MOTORHAUBENENTRIEGELUNG
1. Zum Entriegeln der Motorhaube den
Entriegelungsknopf ziehen.
HGK098
3. Die Haube von Hand anheben. Die Haube langsam schließen und sicherstellen, daß sie sicher einrastet. WARNUNG:
o Stets vor Fahrtantritt noch einmal
überprüfen, ob die Haube wirklich fest geschlossen ist. Wenn sie nicht sicher verriegelt ist, kann sie während der Fahrt aufspringen, dadurch die Sicht vollkommen nehmen, was zu einem Unfall führen kann.
o Auf keinen Fall mit ange-hobener Motorhaube fahren, da dadurch die Sichtbehindert ist, und die Motorhaube herunterfallen oder beschädigt werden kann.
2. Den Sicherheitsarretierhebel nach oben drücken und die Motorhaube anheben.

EIGENSCHAFTEN DES HYUNDAI
1-46 B540A01F-AST

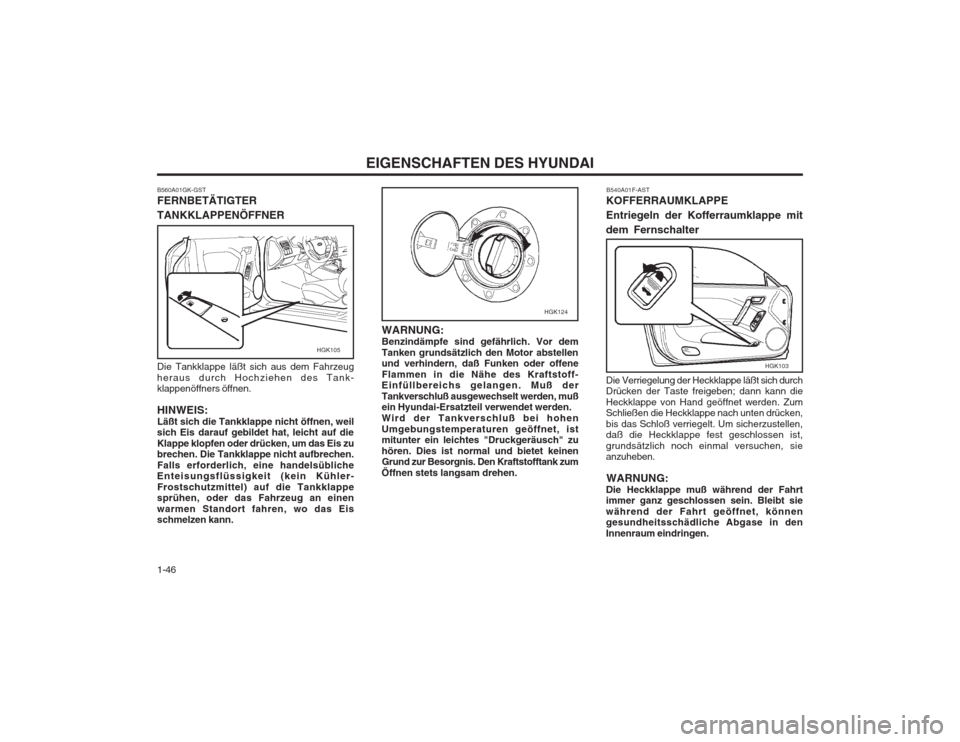

KOFFERRAUMKLAPPE Entriegeln der Kofferraumklappe mitdem Fernschalter Die Verriegelung der Heckklappe läßt sich durch Drücken der Taste freigeben; dann kann die Heckklappe von Hand geöffnet werden. Zum
Schließen die Heckklappe nach unten drücken, bis das Schloß verriegelt. Um sicherzustellen, daß die Heckklappe fest geschlossen ist,
grundsätzlich noch einmal versuchen, sie anzuheben.
WARNUNG:
Die Heckklappe muß während der Fahrtimmer ganz geschlossen sein. Bleibt sie während der Fahrt geöffnet, können gesundheitsschädliche Abgase in den Innenraum eindringen.
HGK103
B560A01GK-GST FERNBETÄTIGTER TANKKLAPPENÖFFNER Die Tankklappe läßt sich aus dem Fahrzeug
heraus durch Hochziehen des Tank- klappenöffners öffnen. HINWEIS: Läßt sich die Tankklappe nicht öffnen, weil
sich Eis darauf gebildet hat, leicht auf die Klappe klopfen oder drücken, um das Eis zu brechen. Die Tankklappe nicht aufbrechen. Falls erforderlich, eine handelsübliche Enteisungsflüssigkeit (kein Kühler- Frostschutzmittel) auf die Tankklappe
sprühen, oder das Fahrzeug an einen
warmen Standort fahren, wo das Eis schmelzen kann. WARNUNG: Benzindämpfe sind gefährlich. Vor demTanken grundsätzlich den Motor abstellen und verhindern, daß Funken oder offene
Flammen in die Nähe des Kraftstoff- Einfüllbereichs gelangen. Muß der
Tankverschluß ausgewechselt werden, muß ein Hyundai-Ersatzteil verwendet werden. Wird der Tankverschluß bei hohenUmgebungstemperaturen geöffnet, ist mitunter ein leichtes "Druckgeräusch" zu hören. Dies ist normal und bietet keinen Grund zur Besorgnis. Den Kraftstofftank zum Öffnen stets langsam drehen.
HGK124
HGK105

1-47
EIGENSCHAFTEN DES HYUNDAI

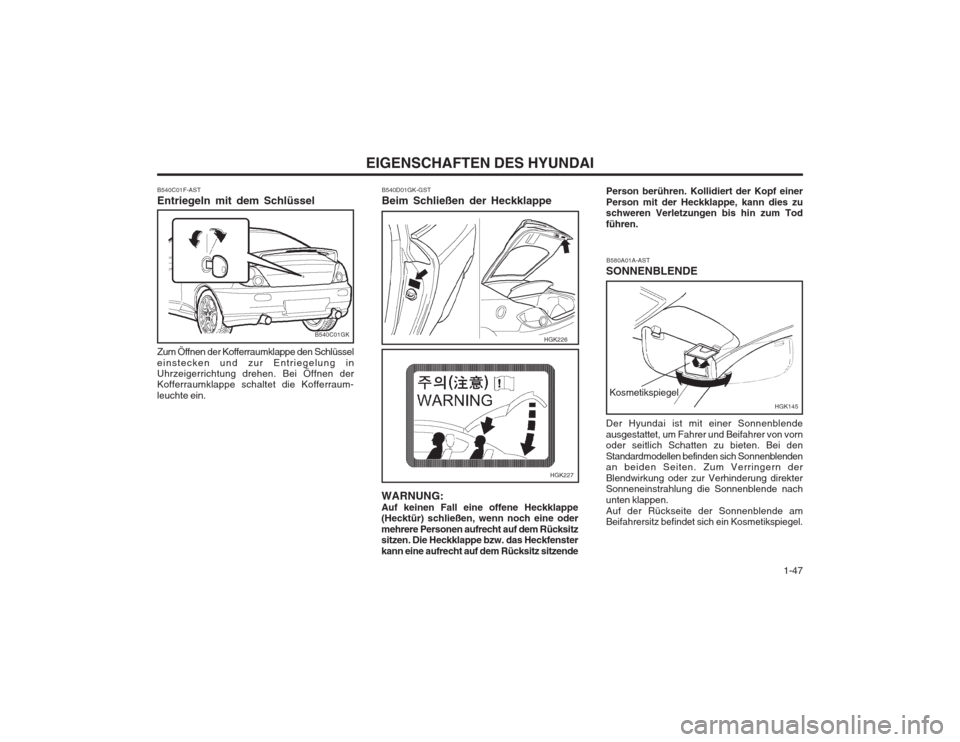

B540C01F-AST Entriegeln mit dem Schlüssel Zum Öffnen der Kofferraumklappe den Schlüssel
einstecken und zur Entriegelung in Uhrzeigerrichtung drehen. Bei Öffnen der
Kofferraumklappe schaltet die Kofferraum- leuchte ein.
B540C01GK
B540D01GK-GST Beim Schließen der Heckklappe
HGK226
HGK227
Person berühren. Kollidiert der Kopf einer Person mit der Heckklappe, kann dies zu schweren Verletzungen bis hin zum Tod führen.
WARNUNG:Auf keinen Fall eine offene Heckklappe (Hecktür) schließen, wenn noch eine oder mehrere Personen aufrecht auf dem Rücksitz sitzen. Die Heckklappe bzw. das Heckfenster kann eine aufrecht auf dem Rücksitz sitzende
HGK145
Kosmetikspiegel
B580A01A-AST
SONNENBLENDE Der Hyundai ist mit einer Sonnenblende ausgestattet, um Fahrer und Beifahrer von vorn oder seitlich Schatten zu bieten. Bei den Standardmodellen befinden sich Sonnenblenden an beiden Seiten. Zum Verringern der Blendwirkung oder zur Verhinderung direkter Sonneneinstrahlung die Sonnenblende nach unten klappen.Auf der Rückseite der Sonnenblende am Beifahrersitz befindet sich ein Kosmetikspiegel.

EIGENSCHAFTEN DES HYUNDAI

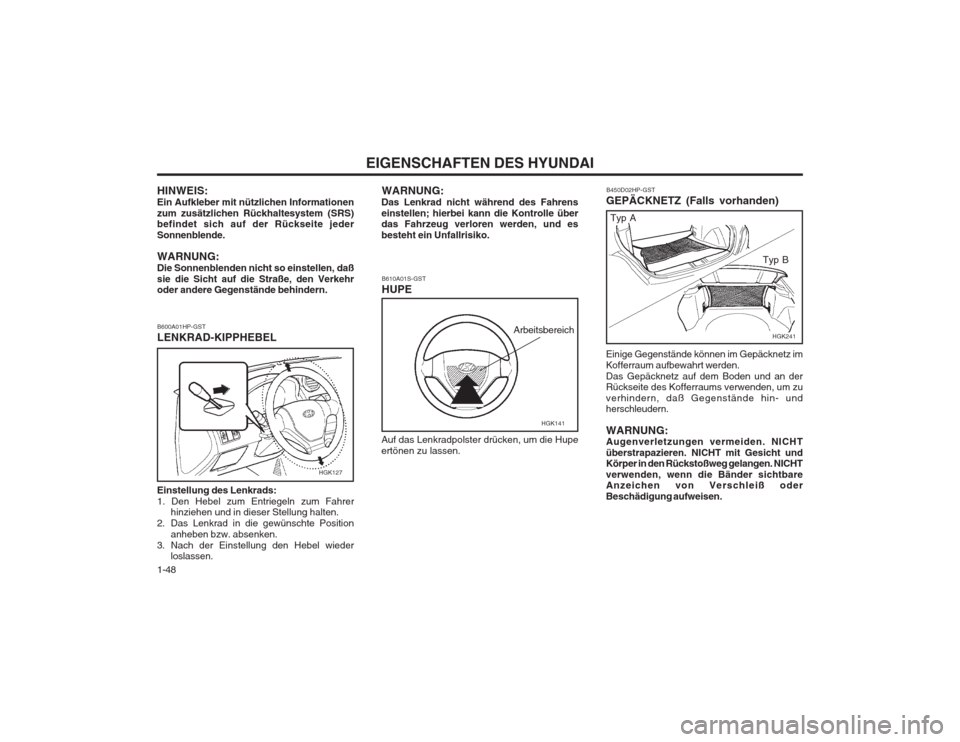

1-48 Einige Gegenstände können im Gepäcknetz im Kofferraum aufbewahrt werden.Das Gepäcknetz auf dem Boden und an der Rückseite des Kofferraums verwenden, um zu verhindern, daß Gegenstände hin- und herschleudern. WARNUNG: Augenverletzungen vermeiden. NICHT überstrapazieren. NICHT mit Gesicht und Körper in den Rückstoßweg gelangen. NICHT verwenden, wenn die Bänder sichtbare Anzeichen von Verschleiß oder Beschädigung aufweisen.
B610A01S-GST HUPE
Auf das Lenkradpolster drücken, um die Hupe ertönen zu lassen.
HGK141
Arbeitsbereich
B450D02HP-GST
GEPÄCKNETZ (Falls vorhanden)
Typ A
Typ B
HGK241
HINWEIS: Ein Aufkleber mit nützlichen Informationenzum zusätzlichen Rückhaltesystem (SRS) befindet sich auf der Rückseite jeder Sonnenblende. WARNUNG: Die Sonnenblenden nicht so einstellen, daßsie die Sicht auf die Straße, den Verkehr oder andere Gegenstände behindern. B600A01HP-GST LENKRAD-KIPPHEBEL Einstellung des Lenkrads: 1. Den Hebel zum Entriegeln zum Fahrer
hinziehen und in dieser Stellung halten.
2. Das Lenkrad in die gewünschte Position anheben bzw. absenken.
3. Nach der Einstellung den Hebel wieder loslassen.
HGK127
WARNUNG:
Das Lenkrad nicht während des Fahrens einstellen; hierbei kann die Kontrolle über das Fahrzeug verloren werden, und es besteht ein Unfallrisiko.
