2003 Hyundai Coupe Betriebsanleitung (in German)

4-1
KORROSIONSSCHUTZ & PFLEGE
beschleunigter Korrosion sind Streusalz, Staubbeseitigungschemikalien, Seeluft und Industrieschadstoffe. E020A01A-AST VERHINDERN VON KORROSIONWenn die folgenden Punkte beachtet werden, kann die Entstehung von Korrosion verhindert werden:
4. KORROSIONS-
SCHUTZ & PFLEGE
E010A01A-AST KORROSIONSSCHUTZ
Unter Zugrundelegung der höchstentwickelten Entwurfs- und Konstruktionsgrundsätze zur Bekämpfung der Korrosion fertigt Hyundai Fahrzeuge von höchster Qualität. Allerdings ist dies nur ein Teil des Korrosionsschutzes. Um die höchstmögliche Korrosionsbeständigkeit des Hyundai zu gewährleisten, ist auch die Mitarbeit und Hilfe des Kraftfahrzeughalters erforderlich.
E010B01A-AST Häufige Korrosionsursachen
Die häufigsten Ursachen für Korrosion sind die folgenden:
o Streusalz, Schmutz und Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.
o Absplitterungen von Lack oder Schutz-
schichten durch Steine, Schotter oder Abrieb sowie Kratzer und Beulen, die das Metall ungeschützt der Korrosion aussetzen.
E010C01A-AST Hohe Korrosionsbeanspruchung
Wird das Fahrzeug in Gegenden gefahren, in denen es stetig korrosiven Stoffen ausgesetzt wird, ist der Korrosionsschutz von besonderer Bedeutung. Einige der häufigsten Ursachen von E010D01A-AST
Feuchtigkeit - Nährboden für Korrosion Feuchtigkeit erzeugt die Bedingungen, in denen Korrosion am besten gedeiht. Die Korrosion wird z.B. durch hohe Feuchtigkeit, besonders bei Temperaturen knapp über dem Gefrierpunkt beschleunigt. Unter solchen Bedingungen kommen korrosive Stoffe über längere Zeit in Berührung mit den Fahrzeugoberflächen, da die Feuchtigkeit nur langsam verdampft. Der besondere Feind des Korrosionsschutzes ist Schlamm, da dieser nur langsam trocknet und so das Fahrzeug über längere Zeit mit Feuchtigkeit in Berührung bringt. Selbst wenn der Schlamm trocken zu sein scheint, kann er noch Feuchtigkeit enthalten und die Korrosion vorantreiben. Auch bei hohen Temperaturen kann die Korrosion von Teilen beschleunigt werden, die nicht ausreichend belüftet werden, so daß die Feuchtigkeit verdunsten könnte. Unter diesen Umständen ist es besonders wichtig, das Fahrzeug im trockenen Zustand und frei von Schlamm oder Ansammlungen anderer Stoffe zu halten. Dies gilt nicht nur für die sichtbaren Flächen, sondern vor allem für die Unterseite des Fahrzeugs. E020B01A-AST Das Fahrzeug sauberhaltenDie beste Möglichkeit, Korrosion zu verhindern, ist die regelmäßige Reinigung, um das Fahrzeug sauber und frei von korrosiven Stoffen zu halten. Dabei muß besonders der Unterseite des Fahrzeugs Beachtung gelten.
o Bei Gegenden mit hochkorrosiven
Umwelteinflüssen - häufige Verwendung von Streusalz, Meeresnähe, industrielle Schadstoffbelastungen, saurer Regen usw. - müssen besondere Maßnahmen zum Korrosionsschutz unternommen werden. Im Winter muß die Fahrzeugunterseite mindestens einmal monatlich abgespritzt und nach dem Winter sorgfältig gereinigt werden.
o Bei der Reinigung des Fahrzeug- unterbodens besonders auf die unter denKotflügeln befindlichen Bauelemente und andere Bereiche achten, die von außen nicht einsehbar sind. Die Reinigung gründlich vornehmen. Wird der angesammelte Schlamm nur befeuchtet und nicht weggespült, so wird Korrosion eher beschleunigt als verhindert. Zum Entfernen von Schlamm und korrosiven Stoffen eignet
4

KORROSIONSSCHUTZ & PFLEGE
4-2 sich besonders die Hochdruckreinigung mit Wasser oder Dampf.
o Bei der Reinigung der unteren Türhälften, der Schwellen und des Türrahmens daraufachten, daß die Ablauflöcher offenbleiben, so daß die Feuchtigkeit entweichen kann und nicht innen eingeschlossen wird. Staubbeseitigungschemikalien eingesetztwerden, muß besonders auf die Fahrzeugunterseite geachtet werden. Zum Entfernen von Staub und losem Schmutz das Fahrzeug zuerst abspülen. Im Winter oder nach dem Durchfahren von Schlamm oder Schmutzwasserpfützen auch den Unterboden sorgfältig reinigen. Schlamm oder korrosive Stoffe direkt mit einem starken Wasserstrahl abspritzen. Ein qualitativ hochwertiges Autowaschmittel verwenden und die Hinweise des Herstellers auf der Packung beachten.Diese Reinigungsmittel sind beim Hyundai- Händler oder bei Fachgeschäften für Autozubehör erhältlich. Keine scharfen Haushaltsreinigungsmittel, Benzin, starken Lösungsmittel oder Scheuermittel verwenden, da diese den Lack beschädigen. Zum Waschen einen sauberen Schwamm oder ein Tuch verwenden und dieses häufig ausspülen. Den Lack nicht durch zu starkes Reiben beschädigen. Hartnäckige Flecken müssen häufiger befeuchtet und schrittweise entfernt werden. Weißwandreifen mit einer harten Bürste oder mit einem mit Seife beschichteten Stahlwollschwamm reinigen. Zum Reinigen von Kunststoff-Radkappen einen sauberen Schwamm oder ein weiches Tuch und Wasser verwenden.
E020C01A-AST Die Garage trocken haltenDas Fahrzeug nicht in einer feuchten, schlecht belüfteten Garage abstellen. Eine feuchte Ga- rage ist ein Nährboden für Korrosion. Deshalb das Fahrzeug nicht in der Garage waschen oder das Fahrzeug im nassen Zustand oder schnee-, eis- oder schlammbedeckt in die Ga- rage fahren. Selbst in einer beheizten Garage kann der Korrosion Vorschub geleistet werden, sofern sie nicht so gut belüftet ist, daß die Feuchtigkeit verdunsten kann. E020D01A-AST Lack- und Zierleisten in gutem Zustand halten Kratzer oder Abblätterungen im Lack müssen so schnell wie möglich mit einem Lackstift abgedeckt werden, um die Möglichkeit der Korrosionsentstehung zu verringern. Scheint blankes Metall durch, sollte ein Hyundai-Händler aufgesucht werden. E020E01A-AST Nicht den Innenraum vergessenFeuchtigkeit kann sich auch unter den Fußmatten oder dem Teppich ansammeln und dort Korrosion verursachen. Den Bereich unter den Fußmatten regelmäßig überprüfen und sicherstellen, daß der Teppich trocken ist. Beim Transport von Düngemitteln, Reinigungsmitteln oder Chemikalien im Fahrzeug besonders vorsichtig vorgehen: Solche Stoffe dürfen nur in geeignetenContainern transportiert werden, und verschüttete oder ausgelaufene Stoffe müssen aufgewischt und der Boden mit klarem Wasser abgespült und sorgfältig getrocknet werden. E030A01GK-AST
WASCHEN UND EINWACHSEN Waschen des Hyundai Das Fahrzeug darf nicht gewaschen werden, wenn die Oberfläche noch von der Sonneneinstrahlung heiß ist. Das Fahrzeug grundsätzlich im Schatten waschen. Das Fahrzeug häufig waschen. Schmutz hat eine scheuernde Wirkung und kann den Lack verkratzen, wenn er nicht entfernt wird. Aufgrund der chemischen Wirkung kann Luftverschmutzung oder saurer Regen Lack- und Zierleisten beschädigen, sofern die Schadstoffe nicht von der Oberfläche entfernt werden. In Meeresnähe oder in Bereichen, in denen Streusalz oder

4-3
KORROSIONSSCHUTZ & PFLEGE
Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einem neutralen Reinigungsmittel gesäubert werden. Keine Scheuermittel verwenden. Blanke Metallflächen müssen durch Reinigung, Polieren und Einwachsen geschützt werden. Da Aluminium korrodiert, müssen Räder aus Aluminiumlegierung im Winter besonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, die Räder gründlich reinigen. Nach dem Waschen muß das Fahrzeug gründlich abgespült werden. Trocknet Seifenwasser auf dem Lack, kommt es zu Streifenbildung. Um den Fahrzeuglack gegen Beschädigungund Korrosion zu schützen, muß das Fahrzeug (mindestens einmal im Monat) gereinigt werden. Dabei besonders auf das Entfernen von Salz, Schlamm und anderen Substanzen an der Unterseite der Fahrzeugspritzbleche achten. Sicherstellen, daß die Auslaßöffnungen an der Unterseite der Türen geöffnet sind. Eine Beschädigung des Lacks kann durch kleine Mengen von Teer, industriellem Niederschlag, Baumharz, Insektenrückständen und Vogelkot verursacht werden, wenn dies nicht sofort entfernt wird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend; dazu ein sanftes Autowaschmittel benutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oder lauwarmem Wasser abgespült werden. Das Waschmittel darf nicht auf dem Lack antrocknen. Bei warmem Wetter und niedrigerLuftfeuchtigkeit kann es erforderlich sein, einzelne Bereiche nach dem Waschen sofort abzuspülen, um Streifenbildung zu vermeiden. Nach dem Abspülen das Fahrzeug mit einem feuchten Fensterleder oder einem weichen, aufsaugenden Tuch trocknen. Auf diese Weise werden Wasserreste vom Fahrzeug entfernt, so daß beim Trocknen keine Wasserflecken entstehen. Dabei nicht reiben, da dies zur Beschädigung des Lacks führen kann. Kerben oder Kratzer im Lack müssen mit einem Lackstift abgedeckt werden, damit Korrosion verhindert wird.
E030B01A-AST
Entfernen von besonderen Flecken Kein Benzin, starke Reinigungsmittel oder korrosiv wirkende Reinigungsmittel verwenden. Diese können den Lack das Fahrzeugs beschädigen. Straßenteer mit einem sauberen terpentingetränkten, weichen Tuch sanft entfernen. E030C01A-AST Polieren und EinwachsenVor dem Polieren oder Einwachsen des Fahrzeug grundsätzlich waschen oder trocknen oder ein kombiniertes Wasch und Einwachsmittel verwenden. Zum Polieren und Einwachsen ein handelsübliches, qualitativ hochwertiges Produkt verwenden und die Hinweise des Herstellers auf der Packung beachten. Helle Zierleisten ebenso wie den Lack polieren und einwachsen.
E030D01A-AST
Einwachshäufigkeit Perlt Wasser auf einer sauberen Lackober- fläche nicht ab, sondern breitet sich über einen größeren Bereich aus, muß das Fahrzeug neu poliert und eingewachst werden. E030E01A-AST Pflege der StoßstangenUm das Aussehen der Stoßstangen des Hyun- dai beizubehalten, müssen besondere Vorsichtsmaßnahmen beachtet werden:
o Auf die Stoßstangen darf keine Batterie- säure oder Hydraulikbremsflüssigkeit gegossen werden. Sollte dies passieren, die Stoßstange sofort mit klarem Wasser abwaschen.
o Beim Reinigen der Stoßstangenflächen sorgfältig vorgehen. Sie bestehen ausweichem Kunststoff und die Oberfläche kann bei falscher Behandlung beschädigt werden.
E030F01A-SST
KORROSIONSSCHUTZ & PFLEGE Tote Insekten oder Baumsaft mit warmem Wasser und milder Seife oder mit einer Autowaschlösung entfernen. Flecken befeuchten und sanft reiben. Verliert der Lack seinen Glanz, ein handelsübliches Autopoliermittel verwenden.

KORROSIONSSCHUTZ & PFLEGE
4-4 E040C01A-AST Reinigung der Teppiche
Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oder Pulverform in Aerosoldosen erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mit entsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaum entsprechend den Anweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. Kein Wasser zufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglich ist.
E040A01A-AST REINIGUNG DES INNENRAUMS Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dann mit einem sauberen Schwamm oder einem weichen Tuch die Vinyl-Polsterung mit einer Lösung aus milder Seife oder einem Reinigungsmittel und Wasser befeuchten. Die Reinigungslösung etwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster mit einem sauberen, feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf diese Weise entfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Benzin, Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden. E040B01A-AST Reinigung der Leder-Sitzbezüge (Falls vorhanden)
Wie jedes Material nehmen Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf. Dieser Schmutz MUSS entfernt werden, andernfalls kann er in die Lederoberfläche eindringen und Schäden verursachen. Feines Leder braucht Pflege. Wie bei jedemhochwertigen Material braucht diese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wenn sie nötig ist. Eine Reinigung mit Wasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelange Haltbarkeit gewährleisten. Nehmen Sie ein geeignetes Stück Stoff sowieeine milde Seife und lauwarmes Wasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie den Seifenschaum mit einem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen Stück Stoff. Reinigen Sie das Leder stets, wenn es schmutzig wird.Bei der Herstellung wird während der Gerbvorgänge genügend Fett in das Leder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberfläche aufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmittel dürfen KEINESFALLS verwendet werden. E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung aus milder Seife oder Reinigungsmittel und warmem Wasser reinigen. Für die Sicherheitsgurte keine starken Reinigungsmittel, Färbstoffe oder Bleichmittel oder Scheuermittel verwenden, da diese das Gewebe schwächen können. Bei der Reinigung der Sicherheitsgurte diese auf übermäßige Abnutzung, Risse, Ausfransungen oder andere Anzeichen von Beschädigungen untersuchen und, falls erforderlich, auswechseln.
Keine Scheuermittel verwenden. ZumWaschen warmes Wasser und milde Seife oder eine Autowaschlösung verwenden.
o Die Stoßstangen keinen hohen Tempera-
turen aussetzen. Muß das Fahrzeug z.B.neu lackiert werden, die Stoßstangen vom Fahrzeug abmontieren, bevor das Fahrzeug im heißen Lackierstand lackiert wird.

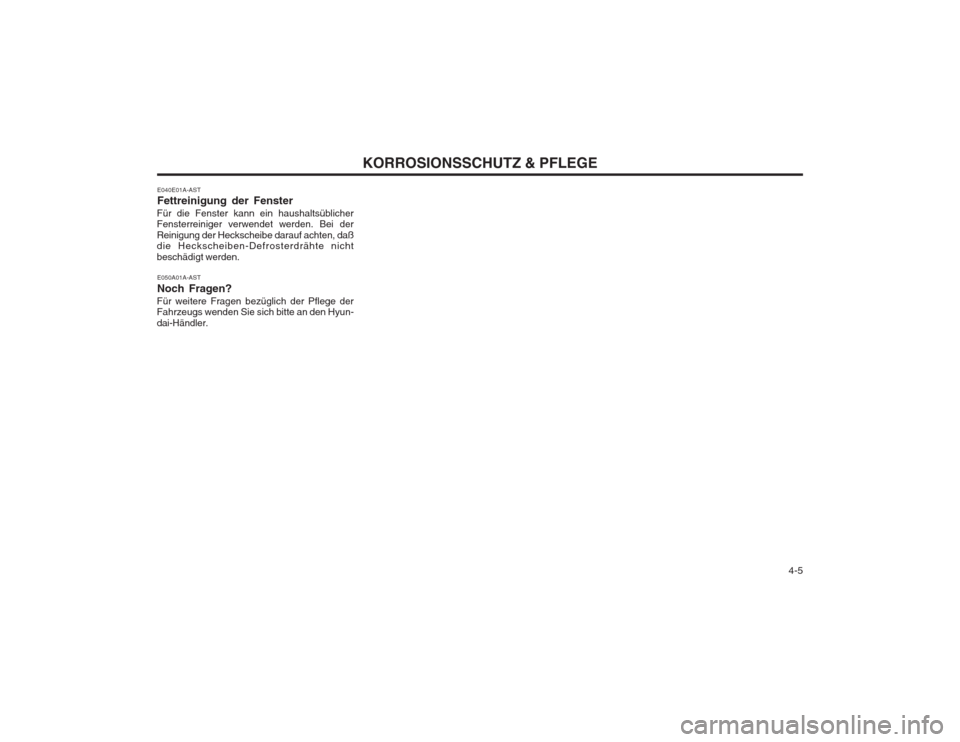

4-5
KORROSIONSSCHUTZ & PFLEGE
E040E01A-AST Fettreinigung der Fenster
Für die Fenster kann ein haushaltsüblicher Fensterreiniger verwendet werden. Bei der Reinigung der Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähte nicht beschädigt werden.
E050A01A-AST Noch Fragen?
Für weitere Fragen bezüglich der Pflege der Fahrzeugs wenden Sie sich bitte an den Hyun- dai-Händler.

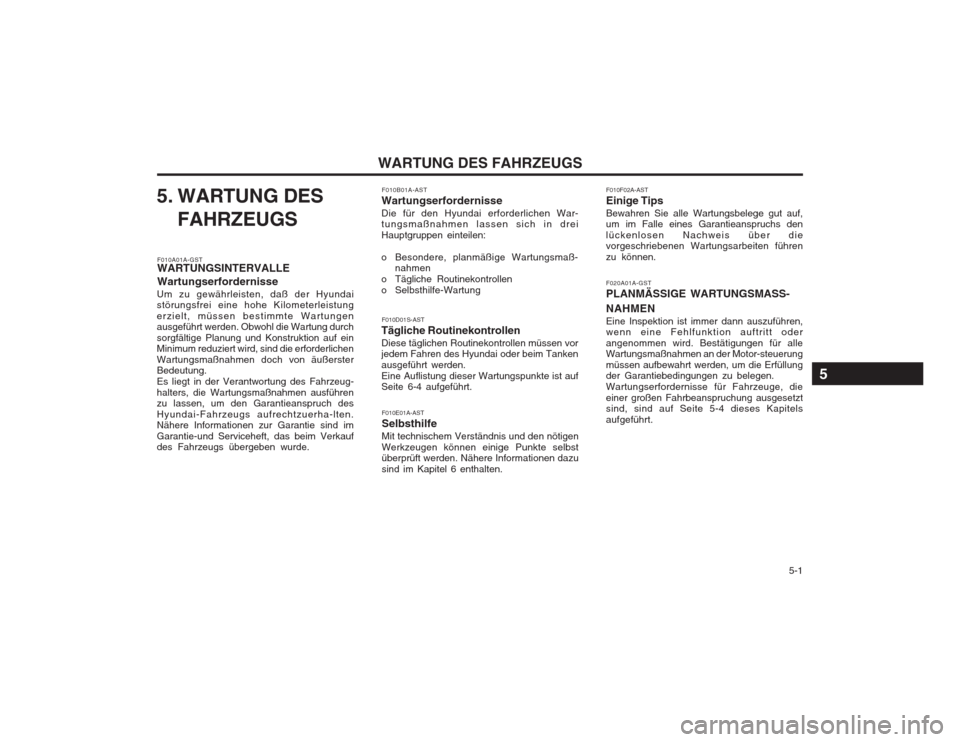

5-1
WARTUNG DES FAHRZEUGS
5. WARTUNG DES FAHRZEUGS F010F02A-AST Einige TipsBewahren Sie alle Wartungsbelege gut auf, um im Falle eines Garantieanspruchs den lückenlosen Nachweis über die vorgeschriebenen Wartungsarbeiten führen zu können.
F010A01A-GST WARTUNGSINTERVALLE Wartungserfordernisse
Um zu gewährleisten, daß der Hyundai
störungsfrei eine hohe Kilometerleistung erzielt, müssen bestimmte Wartungen ausgeführt werden. Obwohl die Wartung durch sorgfältige Planung und Konstruktion auf ein Minimum reduziert wird, sind die erforderlichen Wartungsmaßnahmen doch von äußerster Bedeutung. Es liegt in der Verantwortung des Fahrzeug-halters, die Wartungsmaßnahmen ausführen zu lassen, um den Garantieanspruch des Hyundai-Fahrzeugs aufrechtzuerha-lten. Nähere Informationen zur Garantie sind im Garantie-und Serviceheft, das beim Verkauf des Fahrzeugs übergeben wurde. F010D01S-AST
Tägliche Routinekontrollen Diese täglichen Routinekontrollen müssen vor jedem Fahren des Hyundai oder beim Tanken ausgeführt werden.Eine Auflistung dieser Wartungspunkte ist auf Seite 6-4 aufgeführt.
F010E01A-AST SelbsthilfeMit technischem Verständnis und den nötigen Werkzeugen können einige Punkte selbst überprüft werden. Nähere Informationen dazu sind im Kapitel 6 enthalten. F020A01A-GST PLANMÄSSIGE WARTUNGSMASS- NAHMEN Eine Inspektion ist immer dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommen wird. Bestätigungen für alle Wartungsmaßnahmen an der Motor-steuerung müssen aufbewahrt werden, um die Erfüllung der Garantiebedingungen zu belegen. Wartungserfordernisse für Fahrzeuge, dieeiner großen Fahrbeanspruchung ausgesetzt sind, sind auf Seite 5-4 dieses Kapitels aufgeführt.
5
F010B01A-AST
Wartungserfordernisse Die für den Hyundai erforderlichen War- tungsmaßnahmen lassen sich in drei Hauptgruppen einteilen:
o Besondere, planmäßige Wartungsmaß- nahmen
o Tägliche Routinekontrollen
o Selbsthilfe-Wartung

WARTUNG DES FAHRZEUGS

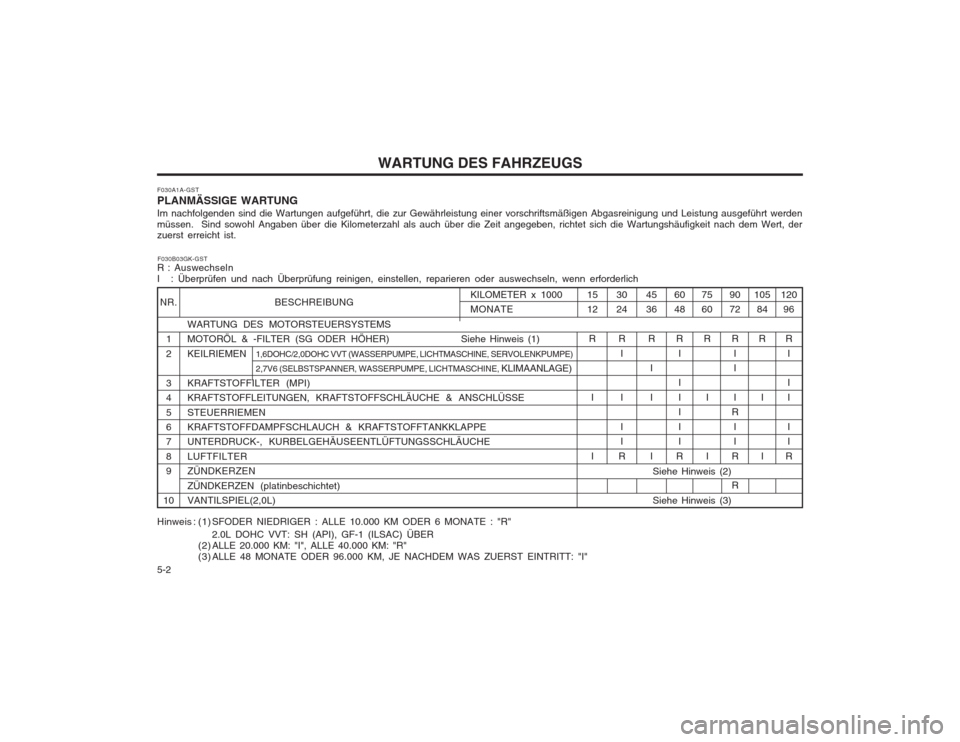

5-2 Siehe Hinweis (3)
BESCHREIBUNG
WARTUNG DES MOTORSTEUERSYSTEMS
MOTORÖL & -FILTER (SG ODER HÖHER) Siehe Hinweis (1) KEILRIEMEN 1,6DOHC/2,0DOHC VVT (WASSERPUMPE, LICHTMASCHINE, SERVOLENKPUMPE) 2,7V6 (SELBSTSPANNER, WASSERPUMPE, LICHTMASCHINE, KLIMAANLAGE)
KRAFTSTOFFILTER (MPI)KRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSE STEUERRIEMEN KRAFTSTOFFDAMPFSCHLAUCH & KRAFTSTOFFTANKKLAPPEUNTERDRUCK-, KURBELGEHÄUSEENTLÜFTUNGSSCHLÄUCHE LUFTFILTER ZÜNDKERZEN ZÜNDKERZEN (platinbeschichtet) VANTILSPIEL(2,0L)
F030A1A-GST PLANMÄSSIGE WARTUNG
Im nachfolgenden sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden
müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist.
F030B03GK-GST
R : Auswechseln
I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
NR.
1 2 3 4 5 67 8 9
10 120
96
RI I I I I
RKILOMETER x 1000 MONATE105 84
R
I I
90 72
RII I
R
I I
R R
75 60
R
I I
60 48
R I I I I I I
R
3024
RI I I I
R
1512
R
I I 45 36
R I I I
Hinweis : (1) SFODER NIEDRIGER : ALLE 10.000 KM ODER 6 MONATE : "R" 2.0L DOHC VVT: SH (API), GF-1 (ILSAC) ÜBER
(2) ALLE 20.000 KM: "I", ALLE 40.000 KM: "R"
(3) ALLE 48 MONATE ODER 96.000 KM, JE NACHDEM WAS ZUERST EINTRITT: "I"
Siehe Hinweis (2)

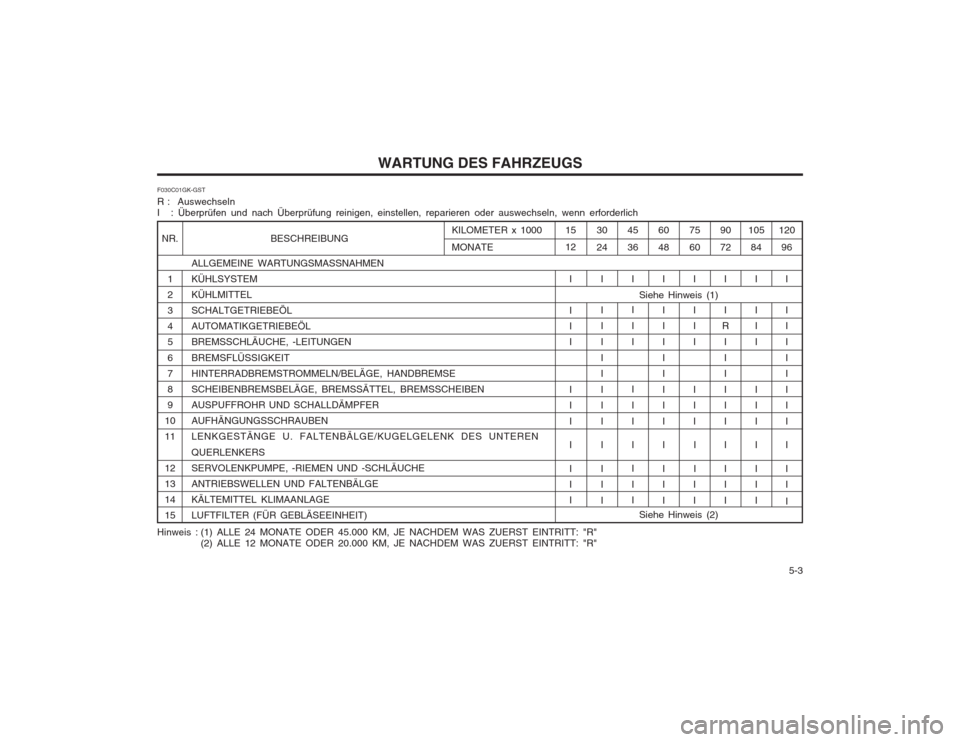

5-3
WARTUNG DES FAHRZEUGS
15 12I I II I I I I I II
Siehe Hinweis (2) 60 48
I I I II I I I I I I I I 75 60
I I I I I I II I
I I
Siehe Hinweis (1)
BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMEN KÜHLSYSTEMKÜHLMITTELSCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖLBREMSSCHLÄUCHE, -LEITUNGEN BREMSFLÜSSIGKEIT HINTERRADBREMSTROMMELN/BELÄGE, HANDBREMSESCHEIBENBREMSBELÄGE, BREMSSÄTTEL, BREMSSCHEIBENAUSPUFFROHR UND SCHALLDÄMPFERAUFHÄNGUNGSSCHRAUBENLENKGESTÄNGE U. FALTENBÄLGE/KUGELGELENK DES UNTEREN QUERLENKERS SERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHEANTRIEBSWELLEN UND FALTENBÄLGEKÄLTEMITTEL KLIMAANLAGELUFTFILTER (FÜR GEBLÄSEEINHEIT)
F030C01GK-GST
NR.
1 2345 6 789
1011 12 131415 KILOMETER x 1000 MONATE30 24
I I I II I I I I I I I I 45 36
I I II I II II I I 90 72
I I
R
I I I I I I I I I I 105
84
I I I I I I I I I I I 120
96
I I I II I I I I I I I I
R : Auswechseln
I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis :
(1) ALLE 24 MONATE ODER 45.000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R"
(2) ALLE 12 MONATE ODER 20.000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R"
