IM NOTFALL
D030A02A-AST ÜBERHITZUNG DES MOTORS
Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungs- schwund zu spüren oder ein lautes Klingel- oder Klopfgeräusch zu hören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall, wie folgt vorgehen:
1. Das Fahrzeug von der Fahrbahn lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die Parkstellung "P" (Automatikgetriebe) oder in die Leer-laufstellung (Schaltgetriebe) schalten und die Handbremse abstellen. Die Klimaanlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel aus, oder steigt aus dem Motorraum Dampf auf,den Motor anhalten. Die Motorhaube nicht öffnen, solange noch Kühlmittel ausläuft bzw. Dampf aufsteigt. Ist kein Kühlmittelverlust und kein Dampf sichtbar, den Motor laufen lassen und überprüfen, ob das Motorkühlgebläse funktioniert. Läuft das Gebläse nicht, den Motor abstellen.
4. Überprüfen, ob der Wasserpumpenkeil- riemen fehlt. Ist er vorhanden, seineSpannung überprüfen. Scheint der Keilriemen in Ordnung, den Kühler, die Schläuche und den Fahrzeugunterboden auf Kühlmittellecks überprüfen. (War die Klimaanlage eingeschaltet, ist es normal, daß kaltes Wasser beim Anhalten vom Unterboden abtropft.) WARNUNG:
Bei laufendem Motor nicht mit Händen und Kleidung in die Nähe von umlaufenden Teilen wie z.B. Gebläse und Keilriemen kommen, um ein Verletzungsrisiko auszuschalten.
5. Ist der Wasserpumpenkeilriemen gerissen oder läuft Kühlmittel aus, den Motor sofort abstellen, und den nächsten Hyundai- Händler um Hilfe bitten.
WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnung herausspritzen und schwere Verbrennungen verursachen.
6. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. Ist Kühlmittel ausgelaufen, Kühlmittel vorsichtig bis zur mittleren Markierung im Behälter (Seite 6-8) auffüllen.
7. Vorsichtig vorgehen und auf weitere Anzeichen für Überhitzung achten. Sollte eserneut zu einem Überhitzen kommen, einen Hyundai-Händler um Hilfe bitten.
VORSICHT:
Große Kühlmittelverluste weisen darauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies muß so schnell wie möglich von einem Hyundai-Händler überprüft werden. D040A01GK-GST RESERVERADDie folgenden Anweisungen für das Reserverad beachten:
1. Den Luftdruck des Reifens so bald wie
möglich nach dem Aufziehen prüfen und korrekt einstellen. Wenn das Reserverad nicht benutzt wird, muß regelmäßig der Luftdruck geprüft und korrekt eingestellt werden.
Druck des Reservereifens
Reifengröße LuftdruckT125/70R16
420 kPa (60 psi)
2. Der Reservereifen darf nur vorübergehend verwendet werden und muß, sobald der
ursprüngliche Reifen repariert oder ausgewechselt wurde, wieder im Kofferraum aufbewahrt werden.
3. Geschwindigkeiten über 80 km/h sind nicht empfehlenswert.
4. Da der Reservereifen speziell für Ihr Fahrzeug ausgelegt ist, darf er an keinem anderen Fahrzeug verwendet werden.
5. Der Reservereifen darf nicht auf anderen Felgen gefahren werden; auch dürfenStandardreifen, Winterreifen und Radkappen oder Zierringe nicht zusammen mit dem Reserverad verwendet werden. Andernfalls kann es zu Beschädigungen kommen.

IM NOTFALL
3-4 D050A01A-AST
BEI EINER REIFENPANNE Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigen oder das Fahrzeug von der Fahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeug verlorengehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit und erscheint dies sicher, vorsichtig bremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wie möglich von der Fahrbahn ausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinker anschalten, die Handbremseziehen und das Getriebe in die Parkstellung "P" (Automatikgetriebe) oder in den Rückwärtsgang (Schaltgetriebe) schalten.
3. Alle Insassen aus dem Fahrzeug aussteigen lassen. Das Aussteigen muß auf der demVerkehr entgegengesetzten Seite des Fahrzeugs erfolgen.
4. Den Reifen entsprechend der Anweisungen auf den folgenden Seiten wechseln. D060A01A-AST AUSWECHSELN EINES DEFEKTEN REIFENS
Das nachfolgend beschriebene Verfahren kann sowohl zum Umsetzen der einzelnen Reifen als auch zum Auswechseln eines platten Reifens angewandt werden. Vor dem Auswechseln eines platten Reifens sicherstellen, daß sich der Wähl- /Schalthebel in der Parkstellung "P" (Automatikgetriebe) oder im Rückwärtsgang (Schaltgetriebe) befindet, und daß die Handbremse angezogen ist. Dann wie folgt vorgehen:
D040B01A-AST Handhabung des Ersatzreifens
Zum Herausnehmen des Ersatzreifens die Befestigungsschraube abschrauben. Zum Einsetzen des Ersatzreifens in seineBereitschaftslage die Schraube fest von Hand anziehen, bis der Ersatzreifen kein Spiel mehr aufweist.
HGK190
D060A01GK
6. Der Luftdruck des Reservereifens muß mindestens einmal monatlich geprüft und korrekt eingestellt werden.
VORSICHT:
o Keine Schneeketten auf den Reservereifen aufziehen.
o Niemals mehr als einen Reservereifen gleichzeitig verwenden.

3-5
IM NOTFALL
D060B02GK-AST
1. Reserverad und Werkzeug Reserverad, Wagenheber und Werkzeugtasche aus dem Kofferraum nehmen.
Vorsprung
HGK196
HGK224
Nut
Nut

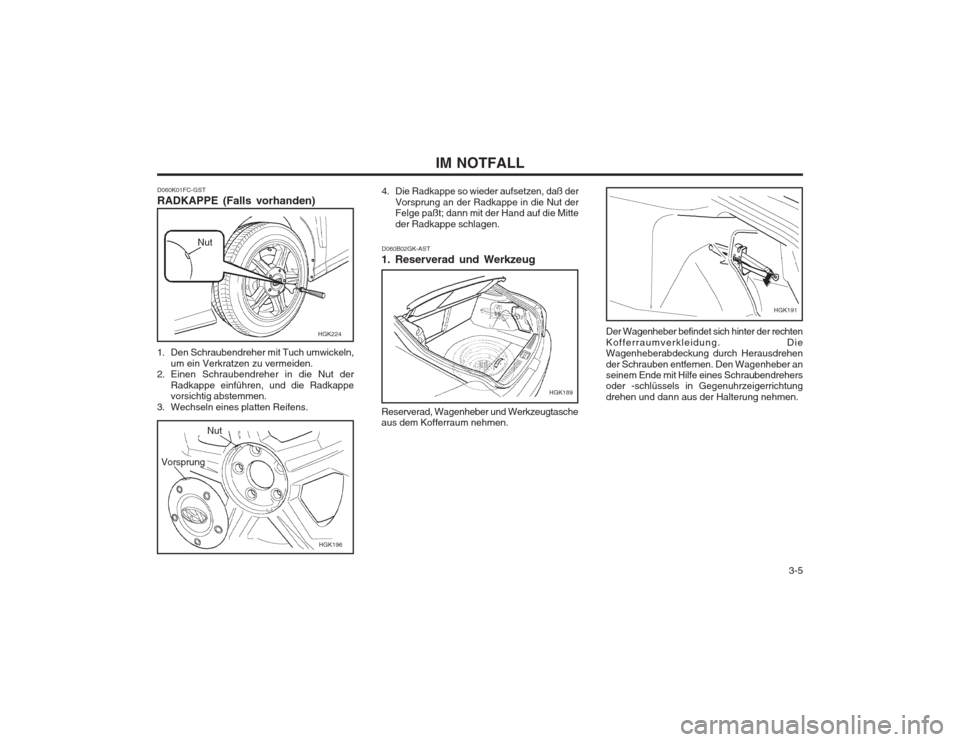

D060K01FC-GST RADKAPPE (Falls vorhanden)
1. Den Schraubendreher mit Tuch umwickeln,
um ein Verkratzen zu vermeiden.
2. Einen Schraubendreher in die Nut der
Radkappe einführen, und die Radkappe vorsichtig abstemmen.
3. Wechseln eines platten Reifens. 4. Die Radkappe so wieder aufsetzen, daß der
Vorsprung an der Radkappe in die Nut derFelge paßt; dann mit der Hand auf die Mitte der Radkappe schlagen.
HGK189
HGK191
Der Wagenheber befindet sich hinter der rechten Kofferraumverkleidung. Die Wagenheberabdeckung durch Herausdrehen der Schrauben entfernen. Den Wagenheber an seinem Ende mit Hilfe eines Schraubendrehersoder -schlüssels in Gegenuhrzeigerrichtung drehen und dann aus der Halterung nehmen.

IM NOTFALL
3-6
D060C01A-AST

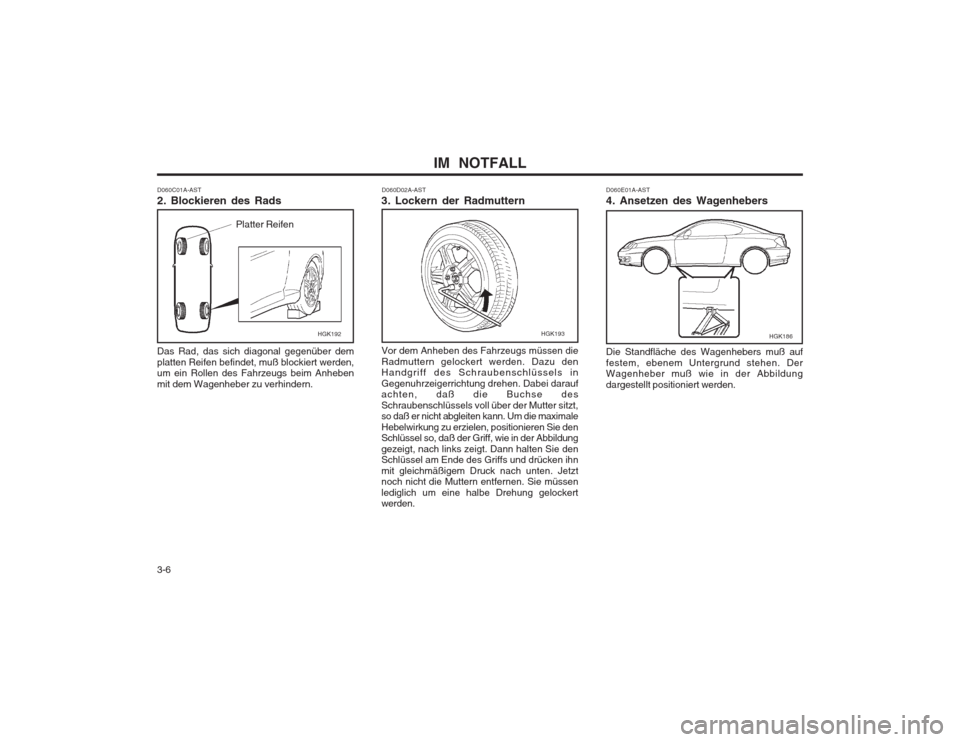

2. Blockieren des Rads
Platter Reifen
Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, muß blockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit dem Wagenheber zu verhindern.
HGK192HGK193
D060D02A-AST
3. Lockern der Radmuttern Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockert werden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabei darauf achten, daß die Buchse des Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Um die maximale Hebelwirkung zu erzielen, positionieren Sie den Schlüssel so, daß der Griff, wie in der Abbildung gezeigt, nach links zeigt. Dann halten Sie den Schlüssel am Ende des Griffs und drücken ihn mit gleichmäßigem Druck nach unten. Jetzt noch nicht die Muttern entfernen. Sie müssen lediglich um eine halbe Drehung gelockert werden. D060E01A-AST
4. Ansetzen des Wagenhebers Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie in der Abbildung dargestellt positioniert werden.
HGK186

3-7
IM NOTFALL
D060F02E-AST

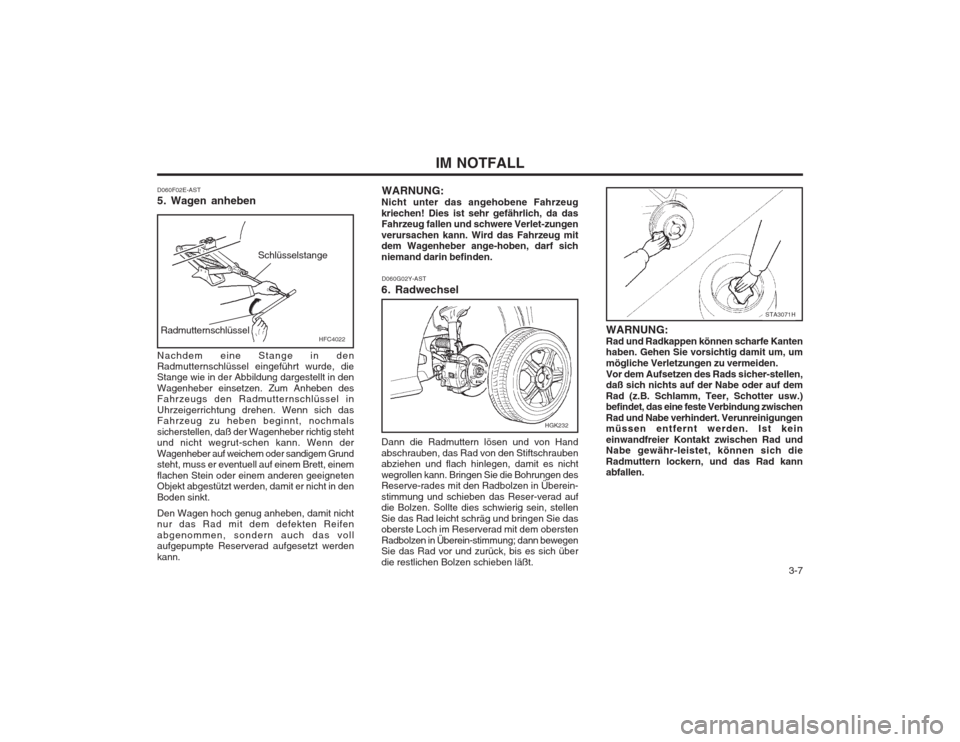

5. Wagen anheben Nachdem eine Stange in den Radmutternschlüssel eingeführt wurde, dieStange wie in der Abbildung dargestellt in den Wagenheber einsetzen. Zum Anheben des Fahrzeugs den Radmutternschlüssel in Uhrzeigerrichtung drehen. Wenn sich das Fahrzeug zu heben beginnt, nochmals sicherstellen, daß der Wagenheber richtig steht und nicht wegrut-schen kann. Wenn der Wagenheber auf weichem oder sandigem Grund steht, muss er eventuell auf einem Brett, einem flachen Stein oder einem anderen geeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt. Den Wagen hoch genug anheben, damit nicht nur das Rad mit dem defekten Reifen abgenommen, sondern auch das voll aufgepumpte Reserverad aufgesetzt werden kann.
WARNUNG:
Nicht unter das angehobene Fahrzeugkriechen! Dies ist sehr gefährlich, da das Fahrzeug fallen und schwere Verlet-zungen verursachen kann. Wird das Fahrzeug mit dem Wagenheber ange-hoben, darf sich niemand darin befinden.
D060G02Y-AST
6. Radwechsel Dann die Radmuttern lösen und von Hand abschrauben, das Rad von den Stiftschrauben abziehen und flach hinlegen, damit es nicht wegrollen kann. Bringen Sie die Bohrungen des Reserve-rades mit den Radbolzen in Überein- stimmung und schieben das Reser-verad auf die Bolzen. Sollte dies schwierig sein, stellen Sie das Rad leicht schräg und bringen Sie das oberste Loch im Reserverad mit dem obersten Radbolzen in Überein-stimmung; dann bewegen Sie das Rad vor und zurück, bis es sich über die restlichen Bolzen schieben läßt. WARNUNG:
Rad und Radkappen können scharfe Kanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zu vermeiden.Vor dem Aufsetzen des Rads sicher-stellen, daß sich nichts auf der Nabe oder auf dem
Rad (z.B. Schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindung zwischen Rad und Nabe verhindert. Verunreinigungen müssen entfernt werden. Ist kein einwandfreier Kontakt zwischen Rad und Nabe gewähr-leistet, können sich die Radmuttern lockern, und das Rad kann abfallen.
HGK232
Schlüsselstange
Radmutternschlüssel
HFC4022
STA3071H

IM NOTFALL
3-8

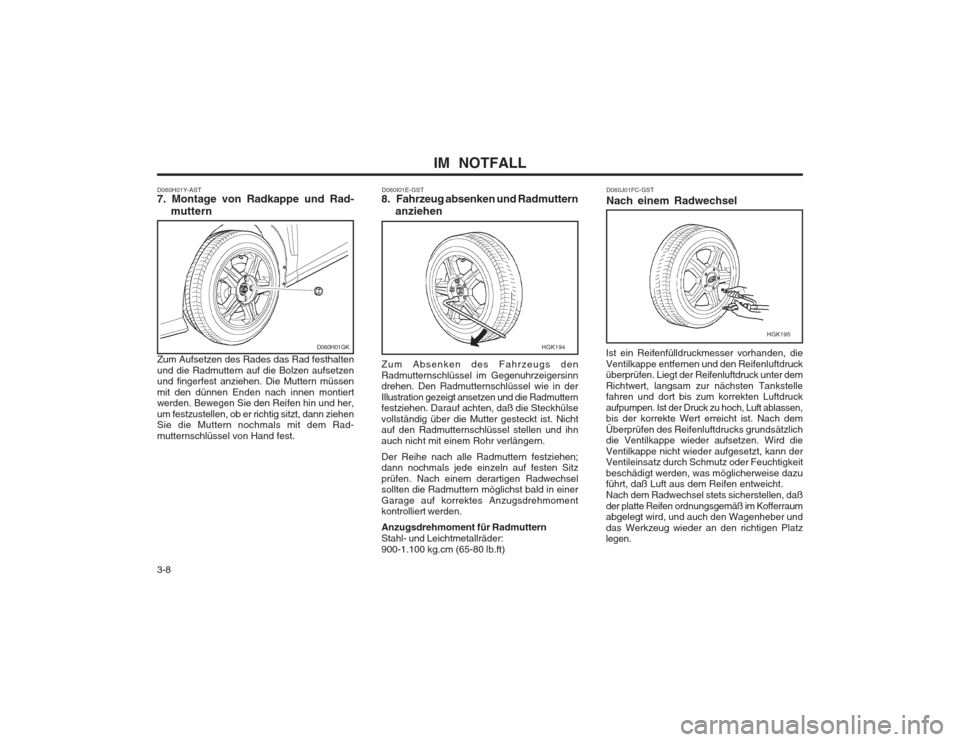

D060H01Y-AST 7. Montage von Radkappe und Rad-
muttern
Zum Aufsetzen des Rades das Rad festhalten und die Radmuttern auf die Bolzen aufsetzen und fingerfest anziehen. Die Muttern müssen mit den dünnen Enden nach innen montiert werden. Bewegen Sie den Reifen hin und her, um festzustellen, ob er richtig sitzt, dann ziehen Sie die Muttern nochmals mit dem Rad- mutternschlüssel von Hand fest.
D060H01GK
D060J01FC-GST Nach einem Radwechsel
Ist ein Reifenfülldruckmesser vorhanden, die Ventilkappe entfernen und den Reifenluftdruck überprüfen. Liegt der Reifenluftdruck unter dem Richtwert, langsam zur nächsten Tankstelle fahren und dort bis zum korrekten Luftdruck aufpumpen. Ist der Druck zu hoch, Luft ablassen, bis der korrekte Wert erreicht ist. Nach dem Überprüfen des Reifenluftdrucks grundsätzlich die Ventilkappe wieder aufsetzen. Wird die Ventilkappe nicht wieder aufgesetzt, kann der Ventileinsatz durch Schmutz oder Feuchtigkeit beschädigt werden, was möglicherweise dazu führt, daß Luft aus dem Reifen entweicht. Nach dem Radwechsel stets sicherstellen, daßder platte Reifen ordnungsgemäß im Kofferraum abgelegt wird, und auch den Wagenheber und das Werkzeug wieder an den richtigen Platz legen.
D060I01E-GST
8. Fahrzeug absenken und Radmuttern
anziehen
Zum Absenken des Fahrzeugs den Radmutternschlüssel im Gegenuhrzeigersinn drehen. Den Radmutternschlüssel wie in der Illustration gezeigt ansetzen und die Radmuttern festziehen. Darauf achten, daß die Steckhülse vollständig über die Mutter gesteckt ist. Nicht auf den Radmutternschlüssel stellen und ihn auch nicht mit einem Rohr verlängern. Der Reihe nach alle Radmuttern festziehen; dann nochmals jede einzeln auf festen Sitz prüfen. Nach einem derartigen Radwechsel sollten die Radmuttern möglichst bald in einer Garage auf korrektes Anzugsdrehmoment kontrolliert werden. Anzugsdrehmoment für Radmuttern Stahl- und Leichtmetallräder:900-1.100 kg.cm (65-80 lb.ft)
HGK194
HGK195

3-9
IM NOTFALL
D080B01A-AST Abschleppen eines Fahrzeugs mit
Schaltgetriebe
o Zulässig für Fahrzeuge mit Automatik oder Schaltgetriebe ohne Beschädigung
o Wird das Fahrzeug so abgeschleppt, daß die Hinterräder auf dem Boden verbleiben, sicherstellen, daß die Handbremse gelöst ist.
o Wird das Fahrzeug so abgeschleppt, daß die Vorderräder auf dem Boden verbleiben,sicherstellen, daß das Getriebe in die Leerlaufstellung geschaltet wurde. Darüber hinaus muß sich der Zündschlüssel in der Garagenstellung "ACC" befinden. Dies ist erforderlich, um eine Beschädigung der Lenkradverriegelung zu vermeiden, die nicht darauf ausgerichtet ist, die Vorderräder eines abgeschleppten Fahrzeugs geradeaus auszurichten.
o Ist eines der belasteten Räder oder die Aufhängung beschädigt, muß ein Ab-schlepproller verwendet werden. D080C02A-GST Abschleppen eines Fahrzeugs mit Automatikgetriebe
o Nicht zulässig für Fahrzeuge mit Auto- matikgetriebe
o Zulässig für Fahrzeuge mit Schaltgetriebe
VORSICHT: Ein Fahrzeug mit Automatikgetriebe darf niemals von hinten mit auf dem Boden verbleibenden Vorderrädern abgeschleppt werden. Hierdurch kann es zu schweren Beschädigungen des Getriebes kommen. Muß das Fahrzeug rückwärts abgeschleppt werden, muß unter die Vorderräder ein Abschlepproller geschoben werden. Wird das Fahrzeug so abgeschleppt, daß die Hinterräder auf dem Boden verbleiben, sicherstellen, daß die Handbremse gelöst ist.

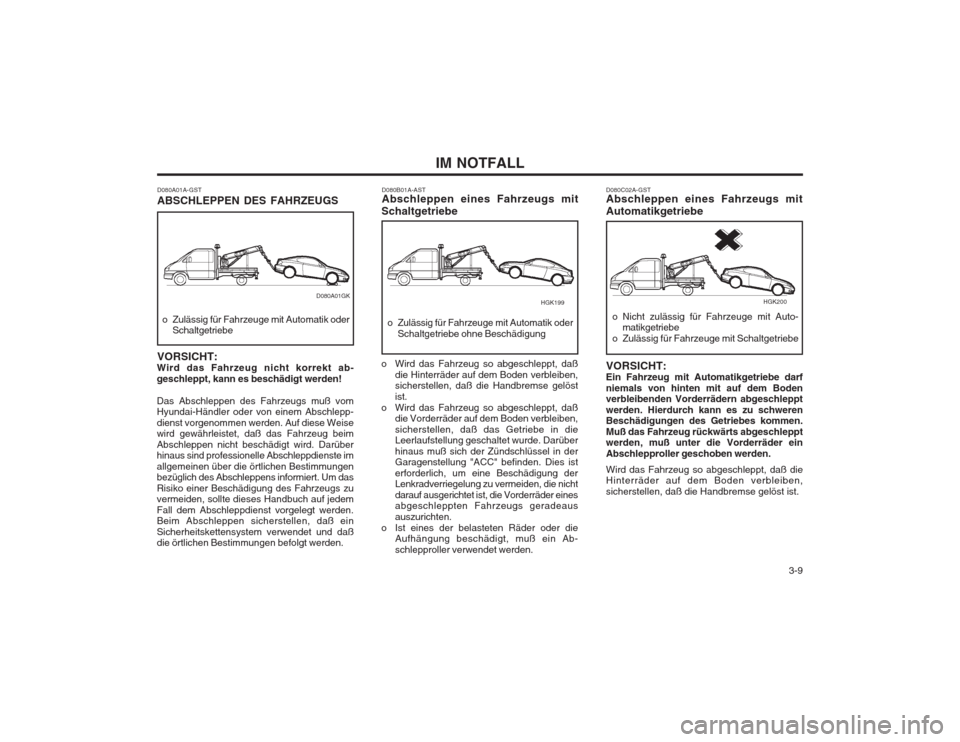

D080A01A-GST ABSCHLEPPEN DES FAHRZEUGS
o Zulässig für Fahrzeuge mit Automatik oder Schaltgetriebe
VORSICHT:
Wird das Fahrzeug nicht korrekt ab- geschleppt, kann es beschädigt werden! Das Abschleppen des Fahrzeugs muß vom Hyundai-Händler oder von einem Abschlepp- dienst vorgenommen werden. Auf diese Weise wird gewährleistet, daß das Fahrzeug beim Abschleppen nicht beschädigt wird. Darüber hinaus sind professionelle Abschleppdienste im allgemeinen über die örtlichen Bestimmungen bezüglich des Abschleppens informiert. Um das Risiko einer Beschädigung des Fahrzeugs zu vermeiden, sollte dieses Handbuch auf jedem Fall dem Abschleppdienst vorgelegt werden. Beim Abschleppen sicherstellen, daß ein Sicherheitskettensystem verwendet und daß die örtlichen Bestimmungen befolgt werden.
HGK200
HGK199D080A01GK

IM NOTFALL
3-10

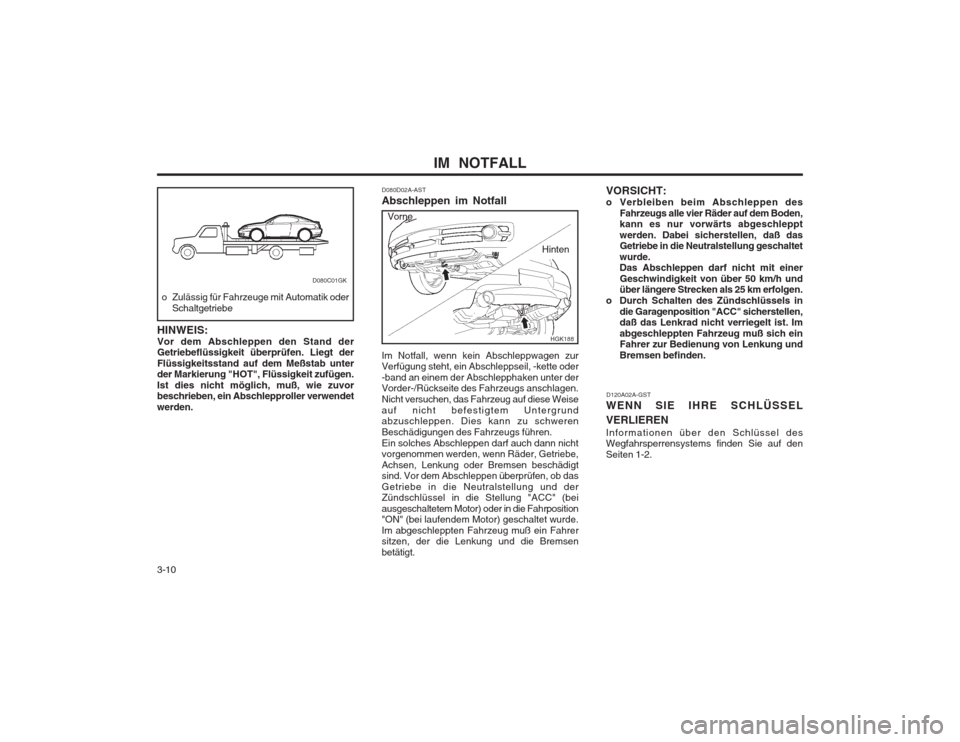

D080D02A-AST Abschleppen im Notfall Im Notfall, wenn kein Abschleppwagen zur Verfügung steht, ein Abschleppseil, -kette oder -band an einem der Abschlepphaken unter der Vorder-/Rückseite des Fahrzeugs anschlagen. Nicht versuchen, das Fahrzeug auf diese Weiseauf nicht befestigtem Untergrund abzuschleppen. Dies kann zu schweren Beschädigungen des Fahrzeugs führen.Ein solches Abschleppen darf auch dann nicht vorgenommen werden, wenn Räder, Getriebe, Achsen, Lenkung oder Bremsen beschädigt sind. Vor dem Abschleppen überprüfen, ob das Getriebe in die Neutralstellung und der Zündschlüssel in die Stellung "ACC" (bei ausgeschaltetem Motor) oder in die Fahrposition "ON" (bei laufendem Motor) geschaltet wurde. Im abgeschleppten Fahrzeug muß ein Fahrer sitzen, der die Lenkung und die Bremsen betätigt. D120A02A-GST
WENN SIE IHRE SCHLÜSSEL VERLIEREN Informationen über den Schlüssel des Wegfahrsperrensystems finden Sie auf den Seiten 1-2.
o Zulässig für Fahrzeuge mit Automatik oder
Schaltgetriebe
HINWEIS:Vor dem Abschleppen den Stand der Getriebeflüssigkeit überprüfen. Liegt der Flüssigkeitsstand auf dem Meßstab unter der Markierung "HOT", Flüssigkeit zufügen. Ist dies nicht möglich, muß, wie zuvor beschrieben, ein Abschlepproller verwendet werden.
D080C01GK
VORSICHT:
o Verbleiben beim Abschleppen des Fahrzeugs alle vier Räder auf dem Boden, kann es nur vorwärts abgeschleppt werden. Dabei sicherstellen, daß das Getriebe in die Neutralstellung geschaltet wurde. Das Abschleppen darf nicht mit einer Geschwindigkeit von über 50 km/h und über längere Strecken als 25 km erfolgen.
o Durch Schalten des Zündschlüssels in die Garagenposition "ACC" sicherstellen,daß das Lenkrad nicht verriegelt ist. Im abgeschleppten Fahrzeug muß sich ein Fahrer zur Bedienung von Lenkung und Bremsen befinden.
HGK188
Vorne
Hinten
