Page 177 of 181
17-11-2003
DANE TECHNICZNE
166

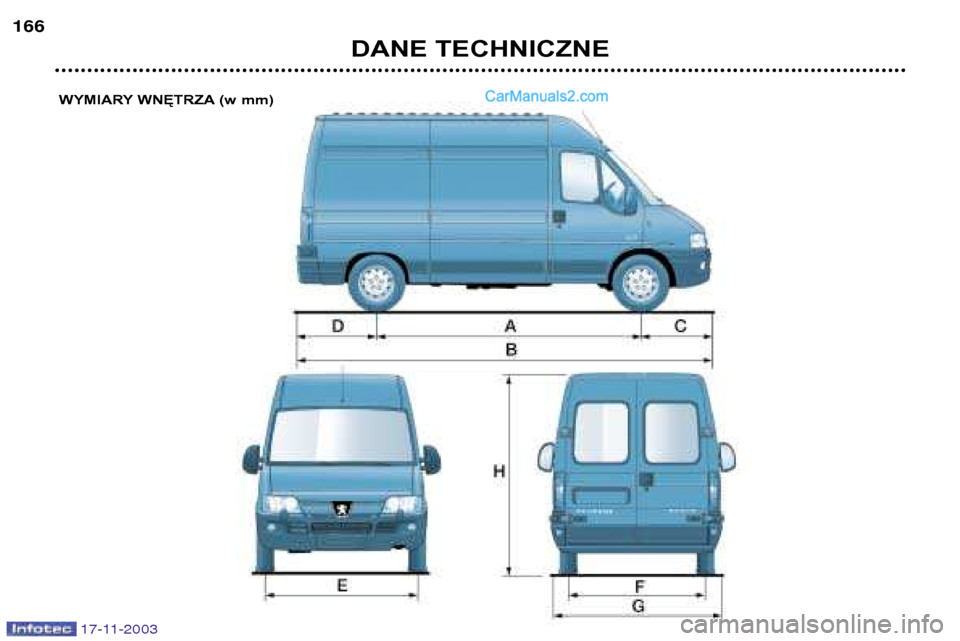

WYMIARY WNĘTRZA (w mm)
Page 178 of 181
17-11-2003
DANE TECHNICZNE167
PLATFORMA PODWOZIE
FURGON KABINY
PODWÓJNEJKABINYPODWÓJNEJ PODŁOGA
KABINY KABINY KABINY
C CS M MH MHS LH LHS C M L M L C M L XL M L C M L
A 2850 2850 3200 3200 3200 3700 3700 2850 3200 3700 3200 3700 2850 3200 3700 4050 3200 3700 2850 3200 3700
B 4749 4749 5099 5099 5099 5599 5599 4831 5181 5681 5211 5716 4656 5006 5506 5856 5006 5506 4641 4991 5491
C 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901
D 998 998 998 998 998 998 998 1080 1080 1080 1110 1115 1710 1920 2200 2430 1920 2200 1710 1920 2220
E 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720
F 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710
G 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024
H 2150 2515 2150 2505 2690 2505 2870 od 2100 do 2125 Zależnie od wersji
Page 179 of 181
17-11-2003
DANE TECHNICZNE
168
WYMIARY WNĘTRZA (w mm)
Page 180 of 181
17-11-2003
DANE TECHNICZNE169
FURGON / KOMBI
C CS M MH MHS LH LHS
A 1562 1881 1562 1881 2115 1881 2280
B 2510 2510 2860 2860 2860 3360 3360
C od 540 do 610
D 1090 1090 1265 1265 1265 1265 1265
E 1449 1449 1449 1769 1769 1769 1769
F 1441 1760 1441 1760 2016 1760 1760
G 1562 1562 1562 1562 1562 1562 1562
H 1388 1388 1388 1388 1388 1388 1388
I 1808 1808 1808 1808 1808 1808 1808
Page 181 of 181
DANE TECHNICZNE
170

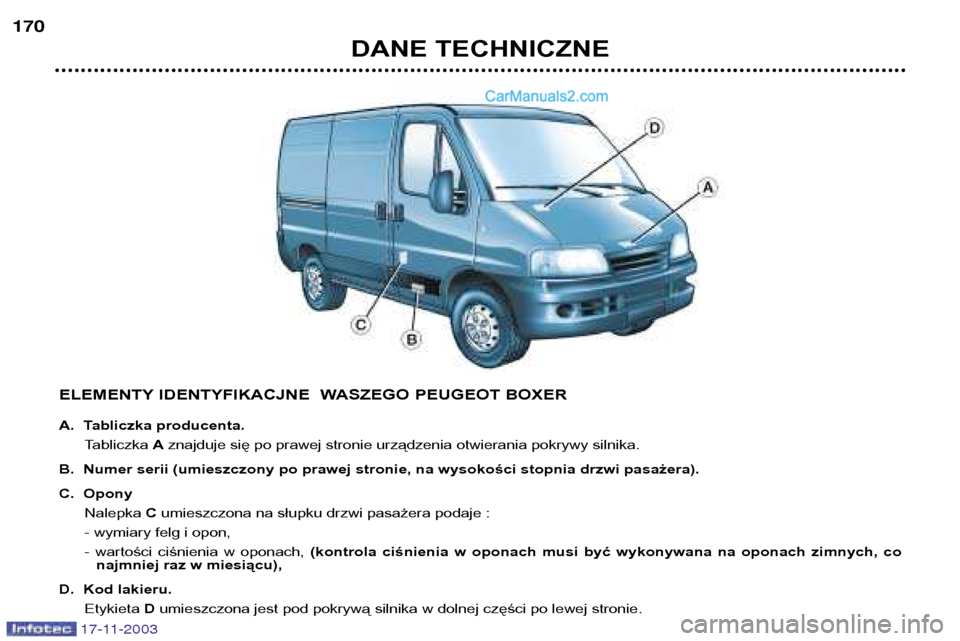

ELEMENTY IDENTYFIKACJNE WASZEGO PEUGEOT BOXER
A. Tabliczka producenta.Tabliczka Aznajduje się po prawej stronie urządzenia otwierania pokrywy silnika.
B. Numer serii (umieszczony po prawej stronie, na wysokości stopnia drzwi pasażera).
C. Opony Nalepka Cumieszczona na słupku drzwi pasażera podaje :
- wymiary felg i opon,
- wartości ciśnienia w oponach, (kontrola ciśnienia w oponach musi być wykonywana na oponach zimnych, co
najmniej raz w miesiącu),
D. Kod lakieru. Etykieta Dumieszczona jest pod pokrywą silnika w dolnej części po lewej stronie.
17-11-2003
