2003.5 Peugeot Boxer Instrukcja Obsługi (in Polish)

17-11-2003

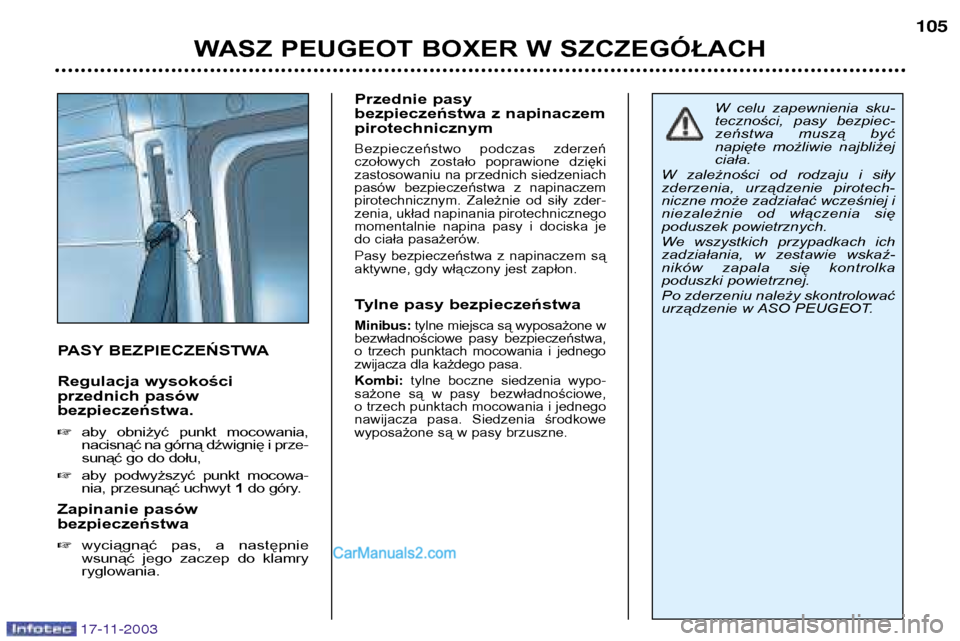

WASZ PEUGEOT BOXER W SZCZEGÓŁACH105
PASY BEZPIECZEŃSTWA
Regulacja wysokości
przednich pasówbezpieczeństwa.
aby obniżyć punkt mocowania,
nacisnąć na górną dźwignię i prze-
sunąć go do dołu,
 aby podwyższyć punkt mocowa-
nia, przesunąć uchwyt 1do góry.
Zapinanie pasów bezpieczeństwa  wyciągnąć pas, a następnie
wsunąć jego zaczep do klamryryglowania. Przednie pasy
bezpieczeństwa z napinaczempirotechnicznym
Bezpieczeństwo podczas zderzeń
czołowych zostało poprawione dzięki
zastosowaniu na przednich siedzeniach
pasów bezpieczeństwa z napinaczem
pirotechnicznym. Zależnie od siły zder-
zenia, układ napinania pirotechnicznego
momentalnie napina pasy i dociska je
do ciała pasażerów.
Pasy bezpieczeństwa z napinaczem są
aktywne, gdy włączony jest zapłon.
Tylne pasy bezpieczeństwa
Minibus:
tylne miejsca są wyposażone w
bezwładnościowe pasy bezpieczeństwa,
o trzech punktach mocowania i jednego
zwijacza dla każdego pasa. Kombi: tylne boczne siedzenia wypo-
sażone są w pasy bezwładnościowe,
o trzech punktach mocowania i jednego
nawijacza pasa. Siedzenia środkowe
wyposażone są w pasy brzuszne.
W celu zapewnienia sku-
teczności, pasy bezpiec-
zeństwa muszą być
napięte możliwie najbliżejciała.
W zależności od rodzaju i siły
zderzenia, urządzenie pirotech-
niczne może zadziałać wcześniej i
niezależnie od włączenia się
poduszek powietrznych.
We wszystkich przypadkach ich
zadziałania, w zestawie wskaź-
ników zapala się kontrolka
poduszki powietrznej.
Po zderzeniu należy skontrolować
urządzenie w ASO PEUGEOT.

17-11-2003
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
106
KLUCZE
Klucze umożliwiają niezależne ope-
rowanie zamkiem przednich drzwi,
korka wlewu paliwa, zamkiem
schowka, umożliwia wyłączenie
poduszki powietrznej pasażera i
włączenie zapłonu.
Rozkładanie klucza Przycisk
1pozwala wysunąć klucz z
obudowy pilota.
Aby ponownie złożyć klucz, należy nacisnąć na przycisk 1i schować klucz
w obudowę pilota.
Centralny zamek
Klucze umożliwiają jednoczesne zablo-
kowanie lub odblokowanie wszystkich
drzwi przednich, drzwi bocznych
(Minibus) oraz drzwi tylnych.
Jeśli jedne z drzwi przednich nie jest
zamknięte to zamek centralny niedziała.
Pilot zdalnego sterowania
umożliwia wykonywanie tych
samych operacji na odległość. Pilot zdalnego sterowania Zamykanie
Wciśnięcie przycisku
Aumożliwia
zablokowanie pojazdu. Odblokowanie
Wciśnięcie przycisku Bumożliwia
odblokowanie pojazdu. Lokalizowanie pojazdu
W celu zlokalizowania uprzednio
zablokowanego Państwa pojazdu
na parkingu należy :
wcisnąć przycisk A, zapalają się
lampki sufitowe i migają kierun-
kowskazy przez kilka sekund.

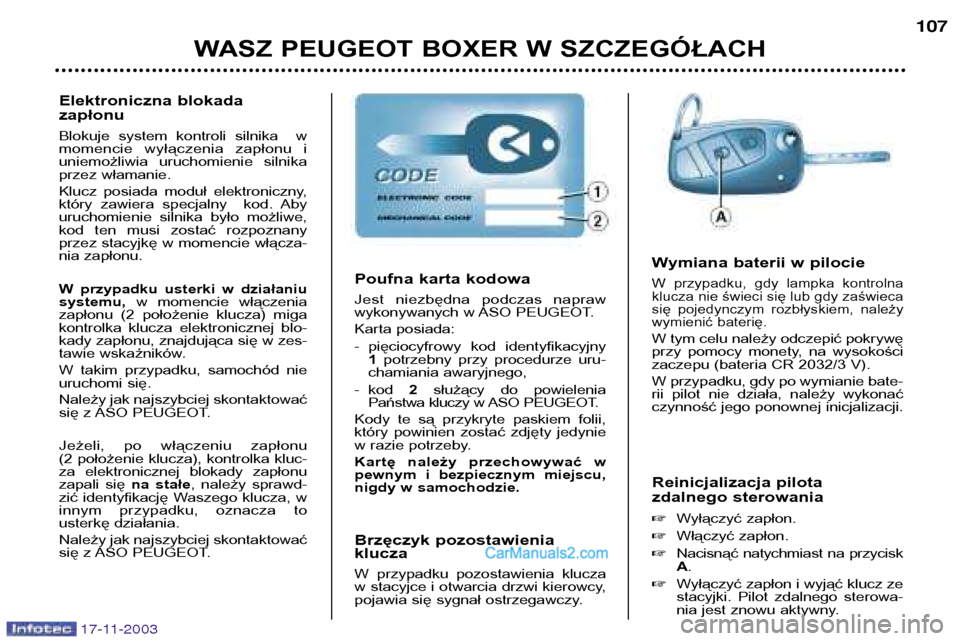

WASZ PEUGEOT BOXER W SZCZEGÓŁACH107
Reinicjalizacja pilota
zdalnego sterowania  Wyłączyć zapłon.
 Włączyć zapłon.
 Nacisnąć natychmiast na przycisk A.
 Wyłączyć zapłon i wyjąć klucz ze
stacyjki. Pilot zdalnego sterowa-
nia jest znowu aktywny.
Poufna karta kodowa
Jest niezbędna podczas napraw
wykonywanych w ASO PEUGEOT.
Karta posiada:
- pięciocyfrowy kod identyfikacyjny
1 potrzebny przy procedurze uru-
chamiania awaryjnego,
- kod 2służący do powielenia
Państwa kluczy w ASO PEUGEOT.
Kody te są przykryte paskiem folii,
który powinien zostać zdjęty jedynie
w razie potrzeby.
Kartę należy przechowywać w
pewnym i bezpiecznym miejscu,
nigdy w samochodzie.
Brzęczyk pozostawienia klucza
W przypadku pozostawienia klucza
w stacyjce i otwarcia drzwi kierowcy,
pojawia się sygnał ostrzegawczy. Wymiana baterii w pilocieW przypadku, gdy lampka kontrolna
klucza nie świeci się lub gdy zaświeca
się pojedynczym rozbłyskiem, należy
wymienić baterię.
W tym celu należy odczepić pokrywę
przy pomocy monety, na wysokości
zaczepu (bateria CR 2032/3 V).
W przypadku, gdy po wymianie bate-
rii pilot nie działa, należy wykonać
czynność jego ponownej inicjalizacji.
Elektroniczna blokada zapłonu
Blokuje system kontroli silnika w
momencie wyłączenia zapłonu i
uniemożliwia uruchomienie silnika
przez włamanie.
Klucz posiada moduł elektroniczny,
który zawiera specjalny kod. Aby
uruchomienie silnika było możliwe,
kod ten musi zostać rozpoznany
przez stacyjkę w momencie włącza-
nia zapłonu.
W przypadku usterki w działaniu systemu,
w momencie włączenia
zapłonu (2 położenie klucza) miga
kontrolka klucza elektronicznej blo-
kady zapłonu, znajdująca się w zes-
tawie wskaźników.
W takim przypadku, samochód nie
uruchomi się.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.
Jeżeli, po włączeniu zapłonu
(2 położenie klucza), kontrolka kluc-
za elektronicznej blokady zapłonu
zapali się na stałe, należy sprawd-
zić identyfikację Waszego klucza, w
innym przypadku, oznacza to
usterkę działania.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.
17-11-2003

17-11-2003
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
108

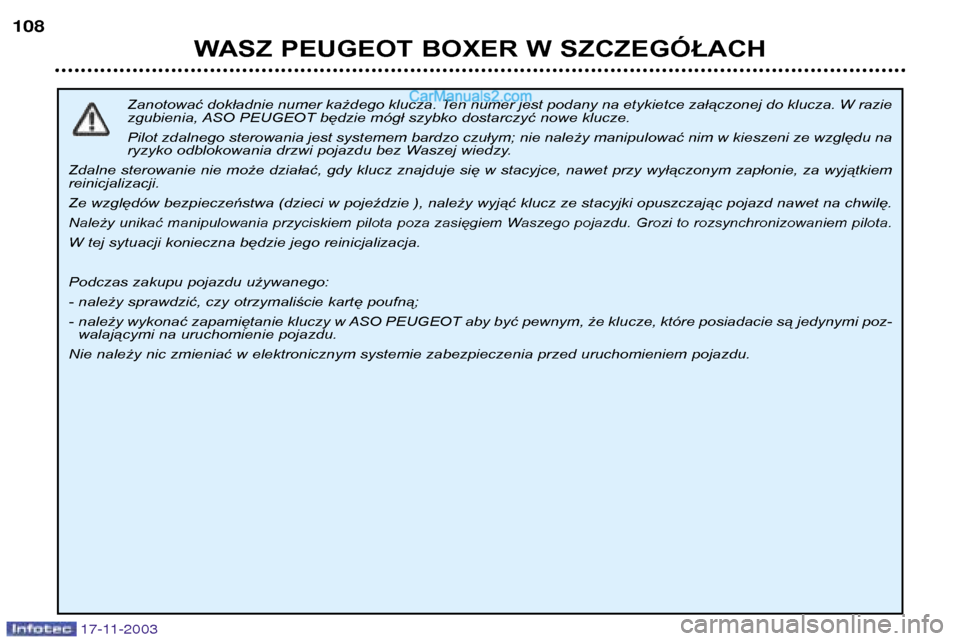

Zanotować dokładnie numer każdego klucza. Ten numer jest podany na etykietce załączonej do klucza. W razie
zgubienia, ASO PEUGEOT będzie mógł szybko dostarczyć nowe klucze. Pilot zdalnego sterowania jest systemem bardzo czułym; nie należy manipulować nim w kieszeni ze względu na
ryzyko odblokowania drzwi pojazdu bez Waszej wiedzy.
Zdalne sterowanie nie może działać, gdy klucz znajduje się w stacyjce, nawet przy wyłączonym zapłonie, za wyjątkiemreinicjalizacji.
Ze względów bezpieczeństwa (dzieci w pojeździe ), należy wyjąć klucz ze stacyjki opuszczając pojazd nawet na chwilę.
Należy unikać manipulowania przyciskiem pilota poza zasięgiem Waszego pojazdu. Grozi to rozsynchronizowaniem pilota.
W tej sytuacji konieczna będzie jego reinicjalizacja.
Podczas zakupu pojazdu używanego:
- należy sprawdzić, czy otrzymaliście kartę poufną;
- należy wykonać zapamiętanie kluczy w ASO PEUGEOT aby być pewnym, że klucze, które posiadacie są jedynymi poz- walającymi na uruchomienie pojazdu.
Nie należy nic zmieniać w elektronicznym systemie zabezpieczenia przed uruchomieniem pojazdu.

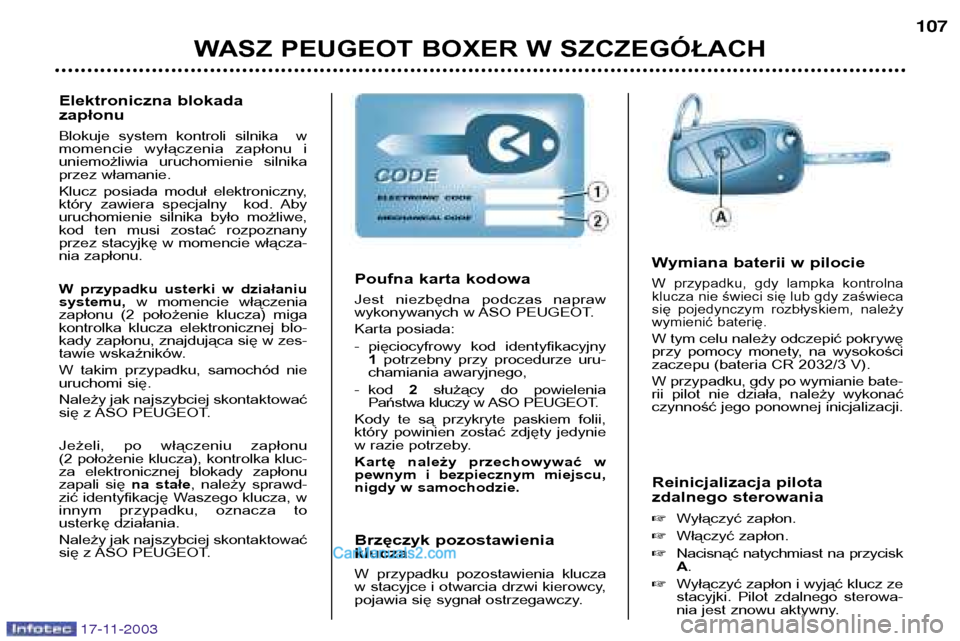

WASZ PEUGEOT BOXER W SZCZEGÓŁACH107
Reinicjalizacja pilota
zdalnego sterowania  Wyłączyć zapłon.
 Włączyć zapłon.
 Nacisnąć natychmiast na przycisk A.
 Wyłączyć zapłon i wyjąć klucz ze
stacyjki. Pilot zdalnego sterowa-
nia jest znowu aktywny.
Poufna karta kodowa
Jest niezbędna podczas napraw
wykonywanych w ASO PEUGEOT.
Karta posiada:
- pięciocyfrowy kod identyfikacyjny
1 potrzebny przy procedurze uru-
chamiania awaryjnego,
- kod 2służący do powielenia
Państwa kluczy w ASO PEUGEOT.
Kody te są przykryte paskiem folii,
który powinien zostać zdjęty jedynie
w razie potrzeby.
Kartę należy przechowywać w
pewnym i bezpiecznym miejscu,
nigdy w samochodzie.
Brzęczyk pozostawienia klucza
W przypadku pozostawienia klucza
w stacyjce i otwarcia drzwi kierowcy,
pojawia się sygnał ostrzegawczy. Wymiana baterii w pilocieW przypadku, gdy lampka kontrolna
klucza nie świeci się lub gdy zaświeca
się pojedynczym rozbłyskiem, należy
wymienić baterię.
W tym celu należy odczepić pokrywę
przy pomocy monety, na wysokości
zaczepu (bateria CR 2032/3 V).
W przypadku, gdy po wymianie bate-
rii pilot nie działa, należy wykonać
czynność jego ponownej inicjalizacji.
Elektroniczna blokada zapłonu
Blokuje system kontroli silnika w
momencie wyłączenia zapłonu i
uniemożliwia uruchomienie silnika
przez włamanie.
Klucz posiada moduł elektroniczny,
który zawiera specjalny kod. Aby
uruchomienie silnika było możliwe,
kod ten musi zostać rozpoznany
przez stacyjkę w momencie włącza-
nia zapłonu.
W przypadku usterki w działaniu systemu,
w momencie włączenia
zapłonu (2 położenie klucza) miga
kontrolka klucza elektronicznej blo-
kady zapłonu, znajdująca się w zes-
tawie wskaźników.
W takim przypadku, samochód nie
uruchomi się.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.
Jeżeli, po włączeniu zapłonu
(2 położenie klucza), kontrolka kluc-
za elektronicznej blokady zapłonu
zapali się na stałe, należy sprawd-
zić identyfikację Waszego klucza, w
innym przypadku, oznacza to
usterkę działania.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.
17-11-2003

17-11-2003
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
108
Zanotować dokładnie numer każdego klucza. Ten numer jest podany na etykietce załączonej do klucza. W razie
zgubienia, ASO PEUGEOT będzie mógł szybko dostarczyć nowe klucze. Pilot zdalnego sterowania jest systemem bardzo czułym; nie należy manipulować nim w kieszeni ze względu na
ryzyko odblokowania drzwi pojazdu bez Waszej wiedzy.
Zdalne sterowanie nie może działać, gdy klucz znajduje się w stacyjce, nawet przy wyłączonym zapłonie, za wyjątkiemreinicjalizacji.
Ze względów bezpieczeństwa (dzieci w pojeździe ), należy wyjąć klucz ze stacyjki opuszczając pojazd nawet na chwilę.
Należy unikać manipulowania przyciskiem pilota poza zasięgiem Waszego pojazdu. Grozi to rozsynchronizowaniem pilota.
W tej sytuacji konieczna będzie jego reinicjalizacja.
Podczas zakupu pojazdu używanego:
- należy sprawdzić, czy otrzymaliście kartę poufną;
- należy wykonać zapamiętanie kluczy w ASO PEUGEOT aby być pewnym, że klucze, które posiadacie są jedynymi poz- walającymi na uruchomienie pojazdu.
Nie należy nic zmieniać w elektronicznym systemie zabezpieczenia przed uruchomieniem pojazdu.

17-11-2003

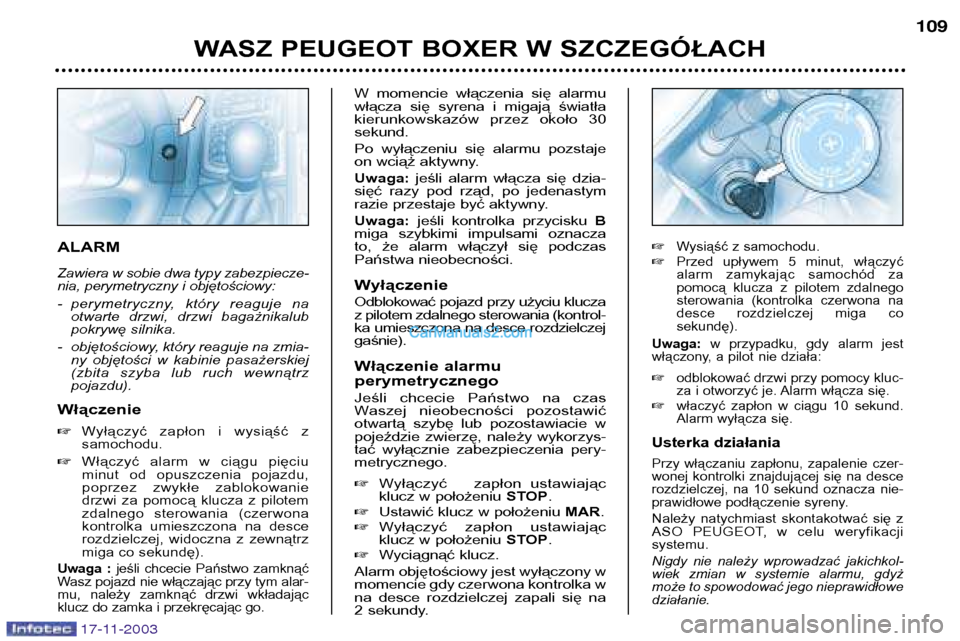

WASZ PEUGEOT BOXER W SZCZEGÓŁACH109
ALARM
Zawiera w sobie dwa typy zabezpiecze-
nia, perymetryczny i objętościowy:
- perymetryczny, który reaguje na
otwarte drzwi, drzwi bagażnikalub
pokrywę silnika.
- objętościowy, który reaguje na zmia- ny objętości w kabinie pasażerskiej
(zbita szyba lub ruch wewnątrzpojazdu).
Włączenie
 Wyłączyć zapłon i wysiąść zsamochodu.
 Włączyć alarm w ciągu pięciu
minut od opuszczenia pojazdu,
poprzez zwykłe zablokowanie
drzwi za pomocą klucza z pilotem
zdalnego sterowania (czerwona
kontrolka umieszczona na desce
rozdzielczej, widoczna z zewnątrz
miga co sekundę).
Uwaga : jeśli chcecie Państwo zamknąć
Wasz pojazd nie włączając przy tym alar-
mu, należy zamknąć drzwi wkładając
klucz do zamka i przekręcając go.
W momencie włączenia się alarmu
włącza się syrena i migają światła
kierunkowskazów przez około 30sekund.
Po wyłączeniu się alarmu pozstaje
on wciąż aktywny. Uwaga: jeśli alarm włącza się dzia-
sięć razy pod rząd, po jedenastym
razie przestaje być aktywny. Uwaga: jeśli kontrolka przycisku B
miga szybkimi impulsami oznacza
to, że alarm włączył się podczas
Państwa nieobecności.
Wyłączenie
Odblokować pojazd przy użyciu klucza
z pilotem zdalnego sterowania (kontrol-
ka umieszczona na desce rozdzielczejgaśnie).
Włączenie alarmu perymetrycznego
Jeśli chcecie Państwo na czas
Waszej nieobecności pozostawić
otwartą szybę lub pozostawiacie w
pojeździe zwierzę, należy wykorzys-
tać wyłącznie zabezpieczenia pery-metrycznego.  Wyłączyć zapłon ustawiając
klucz w położeniu STOP.
 Ustawić klucz w położeniu MAR.
 Wyłączyć zapłon ustawiając
klucz w położeniu STOP.
 Wyciągnąć klucz.
Alarm objętościowy jest wyłączony w
momencie gdy czerwona kontrolka w
na desce rozdzielczej zapali się na
2 sekundy.
 Wysiąść z samochodu.
 Przed upływem 5 minut, włączyć
alarm zamykając samochód za
pomocą klucza z pilotem zdalnego
sterowania (kontrolka czerwona na
desce rozdzielczej miga cosekundę).
Uwaga: w przypadku, gdy alarm jest
włączony, a pilot nie działa:  odblokować drzwi przy pomocy kluc-
za i otworzyć je. Alarm włącza się.
 właczyć zapłon w ciągu 10 sekund.
Alarm wyłącza się.
Usterka działania
Przy włączaniu zapłonu, zapalenie czer-
wonej kontrolki znajdującej się na desce
rozdzielczej, na 10 sekund oznacza nie-
prawidłowe podłączenie syreny.
Należy natychmiast skontakotwać się z
ASO PEUGEOT, w celu weryfikacji systemu.
Nigdy nie należy wprowadzać jakichkol-
wiek zmian w systemie alarmu, gdyż
może to spowodować jego nieprawidłowedziałanie.

17-11-2003
DRZWI TYLNE
Otwieranie drzwi od zewnątrz
Aby otworzyć, pociągnąć uchwyt
tylnych prawych drzwi, następnie
otworzyć tylne lewe drzwi pociągającza dźwignię znajdującą się wewnątrz.
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
110
DRZWI PRZEDNIE I BOCZNE
DRZWI PRZESUWNE
Otwieranie drzwi od zewnątrz
(drzwi przednie i boczne)
Otwieranie drzwi od wewnątrz
(drzwi przednie)
Klamki przednich drzwi umożliwiają
całkowite odblokowanie pojazdu. Blokowanie / Odblokowanie
od wewnątrz
Przednie drzwi
Aby zablokować, wcisnąć przycisk
A.
Przełącznik zamykania jednych z
drzwi przednich umożliwia całkowite
zablokowanie samochodu.
Aby odblokować i otworzyć, należy
podnieść przycisk Ai pociągnąć
uchwyt do siebie.
Przełącznik otwierania jednych z
drzwi przednich umożliwia całkowite
odblokowanie samochodu.
Boczne drzwi przesuwne
Przełącznik otwierania/zamykania
drzwi bocznych działa tylko na danedrzwi.
Zabezpieczenie dzieci w drzwiach bocznych
Uniemożliwia otworzenie, od
wewnątrz, drzwi bocznych.  Przekręcić dźwignię o 1/4 obrotu
za pomocą klucza do samochodu.
Uwaga: boczne drzwi przesuwne
mogą zostać zablokowane w
położeniu całkowicie otwartym. Aby
je odblokować, pociągnąć do siebie
uchwyt i przesunąć drzwi.
