КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
28

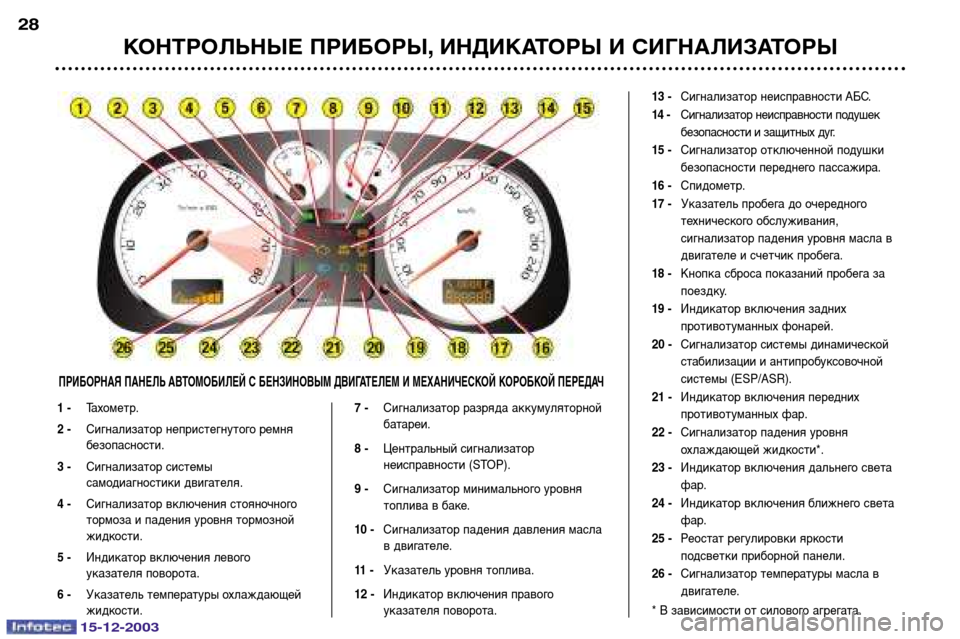

ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ И МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ
1 -Тахометр.
2 - Сигнализатор непристегнутого ремня безопасности.
3 - Сигнализатор системы
самодиагностики двигателя.
4 - Сигнализатор включения стояночного
тормоза и падения уровня тормозной
жидкости.
5 - Индикатор включения левого
указателя поворота.
6 - Указатель температуры охлаждающей
жидкости. 7 -
Сигнализатор разряда аккумуляторной
батареи.
8 - Центральный сигнализатор
неисправности (STOP).
9- Сигнализатор минимального уровня
топлива в баке.
10 - Сигнализатор падения давления масла
в двигателе.
11 - Указатель уровня топлива.
12 - Индикатор включения правого
указателя поворота. 13 -
Сигнализатор неисправности АБС.
14 - Сигнализатор неисправности подушек
безопасности и защитных дуг.
15 - Сигнализатор отключенной подушки
безопасности переднего пассажира.
16 - Спидометр.
17 - Указатель пробега до очередного
технического обслуживания,
сигнализатор падения уровня масла в
двигателе и счетчик пробега.
18 - Кнопка сброса показаний пробега за
поездку.
19 - Индикатор включения задних
противотуманных фонарей.
20 - Сигнализатор системы динамической
стабилизации и антипробуксовочной
системы (ESP/ASR).
21 - Индикатор включения передних
противотуманных фар.
22 - Сигнализатор падения уровня
охлаждающей жидкости*.
23 - Индикатор включения дальнего светафар.
24 - Индикатор включения ближнего светафар.
25 - Реостат регулировки яркости
подсветки приборной панели.
26 - Сигнализатор температуры масла в
двигателе.
* В зависимости от силового агрегата.

15-12-2003
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
29

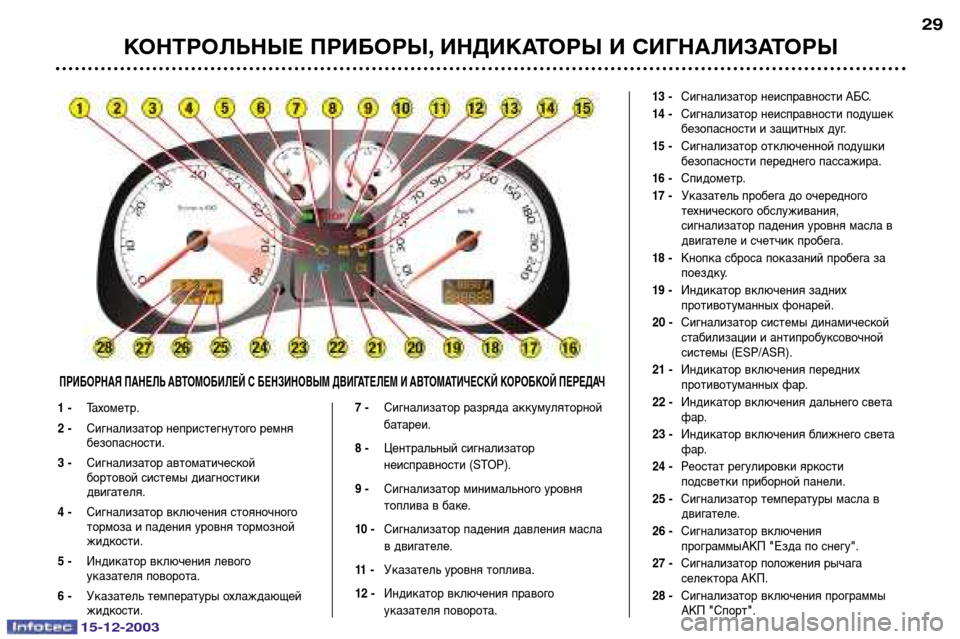

ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ И АВТОМАТИЧЕСКЙ КОРОБКОЙ ПЕРЕДАЧ
1 -Тахометр.
2 - Сигнализатор непристегнутого ремня безопасности.
3 - Сигнализатор автоматической
бортовой системы диагностики
двигателя.
4 - Сигнализатор включения стояночного
тормоза и падения уровня тормозной
жидкости.
5 - Индикатор включения левого
указателя поворота.
6 - Указатель температуры охлаждающей
жидкости. 7 -
Сигнализатор разряда аккумуляторной
батареи.
8 - Центральный сигнализатор
неисправности (STOP).
9- Сигнализатор минимального уровня
топлива в баке.
10 - Сигнализатор падения давления масла
в двигателе.
11 - Указатель уровня топлива.
12 - Индикатор включения правого
указателя поворота. 13 -
Сигнализатор неисправности АБС.
14 - Сигнализатор неисправности подушек
безопасности и защитных дуг.
15 - Сигнализатор отключенной подушки
безопасности переднего пассажира.
16 - Спидометр.
17 - Указатель пробега до очередного
технического обслуживания,
сигнализатор падения уровня масла в
двигателе и счетчик пробега.
18 - Кнопка сброса показаний пробега за
поездку.
19 - Индикатор включения задних
противотуманных фонарей.
20 - Сигнализатор системы динамической
стабилизации и антипробуксовочной
системы (ESP/ASR).
21 - Индикатор включения передних
противотуманных фар.
22 - Индикатор включения дальнего светафар.
23 - Индикатор включения ближнего светафар.
24 - Реостат регулировки яркости
подсветки приборной панели.
25 - Сигнализатор температуры масла в
двигателе.

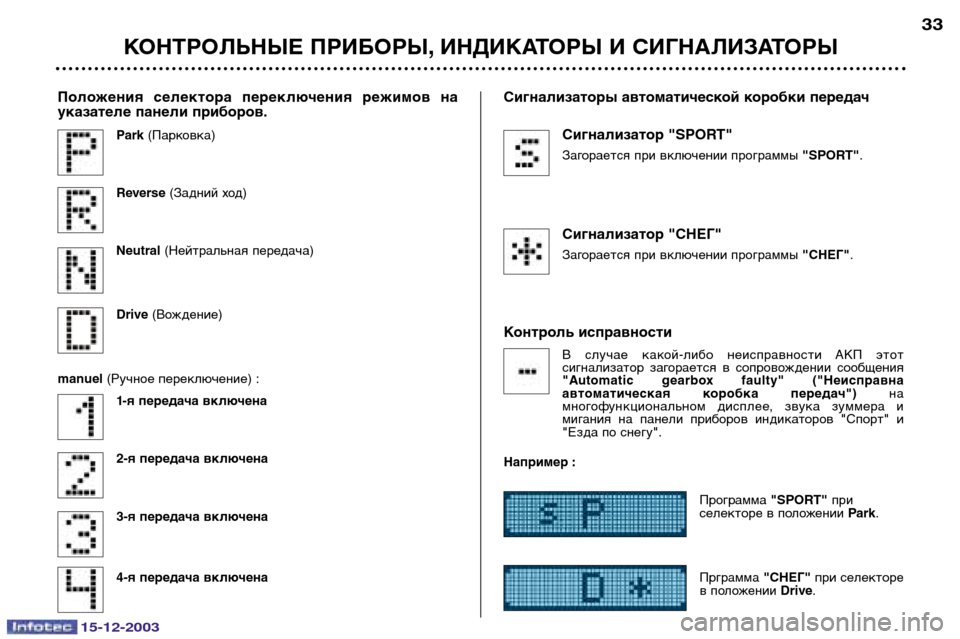

26 - Сигнализатор включения
программыАКП "Езда по снегу".
27 - Сигнализатор положения рычага
селектора АКП.
28 - Сигнализатор включения программы
АКП "Спорт".

15-12-2003
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
30
КОНТРОЛЬНЫЕ ПРИБОРЫ
Постоянно включенный или мигающий
при работающем двигателе
сигнализатор свидетельствует о какой-
то неисправности. Загорание некоторых
сигнализаторов может сопровождаться
звуковым сигналом или появлением
соответствующего сообщения на
многофункциональном дисплее. Не
игнорируйте эти предупреждения. При
первой же возможности обратитесь к
дилеру или на сервисную станциюПЕЖО.
Если во время движения автомобиля
загорится центральный сигнализатор
неисправности STOP, немедленно
остановитесь, соблюдая при этом все
необходимые меры предосторожности.
Центральный сигнализатор
неисправности STOP
Загорается с включением зажигания.
Связан с сигнализаторами падения
давления масла в двигателе, падения
уровня охлаждающей жидкости,
падения уровня тормозной жидкости,
неисправности регулятора тормозных
сил и указателями температуры
охлаждающей жидкости и температуры
масла в двигателе.
Немедленно остановитесь в случае
мигания сигнализатора при
работающем двигателе.
Проконсультируйтесь на сервисной
станции ПЕЖО. Сигнализатор падения
давления масла в
двигателе
Связан с центральным сигнализатором
неисправности STOP.
Загорание этого сигнализатора при
работающем двигателе сопровождается
зуммером и сообщением "Oil pressure
too low" ("Недостаточное давление
масла в двигателе") или "Top up engine
oil level" ("Долейте масла в
двигатель") на многофункциональном
дисплее.
Немедленно остановитесь.
При недостаточном количестве масла в
системе смазки двигателя доведите его
уровень до нормы.
Срочно проконсультируйтесь с дилером
или на сервисной станции ПЕЖО.
Сигнализатор падения
уровня охлаждающей
жидкости
Связан с центральным сигнализатором
неисправности STOP.
Загорается на 3 секунды при каждом
включении зажигания.
Загорание этого сигнализатора
сопровождается зуммером исообщением "Top up engine coolant
level" ("Долейте охлаждающей
жидкости") на многофункциональном
дисплее.
Немедленно остановитесь.
* В зависимости от силового агрегата.
Внимание : перед доливкой охлаждающей
жидкости дайте остыть двигателю.
Имейте в виду, что в системе охлаждения
имеется избыточное давление.
Во избежание получения ожога, отверните
крышку расширительного бачка сначала на
два оборота, чтобы снизить давление в
системе охлаждения.
После снижения давления снимите крышку
и долейте охлаждающую жидкость.
Проконсультируйтесь с дилером или на
сервисной станции ПЕЖО.
Сигнализатор включения
стояночного тормоза и падения
уровня тормозной жидкости
Связан с центральным сигнализатором
неисправности STOP.
Загорается при каждом включении зажигания.
Загорание этого сигнализатора сопровождается
зуммером и сообщением на многофункциональном
дисплее о причине сигнала неисправности : - "Handbrake on" ("Не выключен стояночный тормоз") , при включенном или не полностью
выключенном стояночном тормозе,
- "Brake fluid level low" ("Недостаточен уровень
тормозной жидкости") , при падении уровня
тормозной жидкости в бачке ниже допустимого
предела (сигнализатор остается во включенном
состоянии и после полного выключения
стояночного тормоза),
- "Braking fault" ("Неисправна тормознаясистема") , загораясь одновременно с
сигнализатором АБС, он указывает на
неисправность тормозной системы и на выход из
строя электронного регулятора тормозных сил.
Немедленно остановитесь.
Проконсультируйтесь на сервисной станции ПЕЖО.

15-12-2003
Сигнализатор неисправности
антиблокировочной
тормозной системы (АБС)
Сигнализатор загорается на 3 секунды при каждом
включении зажигания.
Если сигнализатор не гаснет или продолжает гореть
при скорости движения выше 12 км/ч, то это
свидетельствует о нарушении работоспособности
АБС.
При этом полностью сохраняется возможность
торможения автомобиля в обычном режиме с
использованием усилителя тормозов.
Загорание этого сигнализатора сопровождается
зуммером и сообщением "ABS fault" ("Неисправна
система АБС") на многофункциональном дисплее.
Проконсультируйтесь на сервисной станции ПЕЖО.
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
31
Сигнализатор системы
динамической
стабилизации (ESP/ASR)
Сигнализатор загорается на 3 секунды
при каждом включении зажигания.
Если сигнализатор продолжает гореть
или загорается при работающем
двигателе или если при движении
автомобиля звучит зуммер и на
многофункциональном дисплее
появляется сообщение "ESP/ASR not
fonctionning" ("Неисправна система
ESP/ASR") , обратитесь на сервисную
станцию ПЕЖО.
При работающем двигателе и
находящемся в движении автомобиле
сигнализатор мигает в случае активациисистемы.
В случае отключения системы
сигнализатор горит постоянно.
Сигнализатор разряда
аккумуляторной батареи
Загорается при каждом включении зажигания.
Появление этого сигнализатора при
работающем двигателе сопровождается
звуковым зуммером и сообщением на дисплее
"Battery charge fault" ("Отсутствует зарядбатареи")
.
Сигнализатор горит :
- при отказе электрической цепи заряда батареи,
- при ослаблении крепления клемм батареи или стартера,
- при обрыве или ослаблении натяжения ремня привода генератора,
- при отказе генератора.
Проконсультируйтесь на сервисной станции ПЕЖО.
Сигнализатор бортовой
системы самодиагностики
двигателя
Загорается при каждом включении
зажигания.
Мигание сигнализатора при работающем
двигателе, сопровождаемое зуммером исообщением "Catalytic converter fault"
("Неисправен каталитическийнейтрализатор") на многофункциональном
дисплее, свидетельствует о нарушении
работоспособности системы впрыска
топлива или зажигания. Это может вывести
из строя каталитический нейтрализатор.
Срочно проконсультируйтесь на сервисной
станции ПЕЖО. Сигнализатор отключенной
подушки безопасности
переднего пассажира
Загорание этого сигнализатора
сопровождается зуммером и сообщением
"Passenger airbag deactivated" ("Подушка
безопасности пассажира отключена") на
многофункциональном дисплее.
Если подушка безопасности переднего
пассажира отключена, сигнализатор будет
загораться при включении зажигания и
продолжать гореть все время.
Во всех случаях, если сигнализатор мигает,
проконсультируйтесь на сервисной станцииПЕЖО.
Сигнализатор подушек
безопасности и защитныхдуг
Сигнализатор горит в течение нескольких
секунд после включения зажигания.
Загорание этого сигнализатора при
работающем двигателе сопровождается
зуммером и сообщением на
многофункциональном дисплее : - "Airbag fault" ("Неисправна подушка безопасности") - свидетельствует о
неисправности передних или боковых
подушек безопасности.
-" Bow fault" ("Неисправны защитные
дуги") - свидетельствует о
неисправности защитных дуг
(расположенных в задних
подголовниках).
Проконсультируйтесь на сервисной
станции ПЕЖО.

15-12-2003
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
32
Сигнализатор
минимального
уровня топлива
Сигнализатор загорается на три секунды
после включения зажигания.
Загорание этого сигнализатора при
работающем двигателе сопровождаетсязуммером и сообщением "Fuel lewel low"
("Мало топлива в баке") на
многофункциональном дисплее.
С момента загорания сигнализатора
автомобиль может проехать с
оставшимся резервом топлива около
50 км (емкость топливного бака
составляет примерно 60 литров).
Его мигание свидетельствует о
нарушении работоспособности датчика
уровня топлива.
Срочно проконсультируйтесь на
сервисной станции ПЕЖО. Указатель температуры
охлаждающей жидкостиЕсли стрелка находится в зоне
А-
температура соответствует норме.
Если стрелка находится в зоне В-
температура слишком высока. Начинает
мигать центральный сигнализатор
неисправности STOP в сопровождении
зуммера и сообщения "Engine coolant tem-
perature high" ("Высокая температура
охлаждающей жидкости") на
многофункциональном дисплее.
Немедленно остановитесь.
Внимание : перед доливкой охлаждающей
жидкости дайте остыть двигателю.
Имейте в виду, что в системе охлаждения
имеется избыточное давление.
Во избежание получения ожога, отверните
крышку расширительного бачка сначала на
два оборота, чтобы снизить давление в
системе охлаждения.
После снижения давления снимите крышку
и долейте охлаждающую жидкость.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Указатель температуры масла в
двигателе
На работающем двигателе он указывает
температуру масла.
Достижение максимальной градуировки
свидетельствует о слишком высокой
температуре. При этом центральный
сигнализатор неисправности STOP
мигает в сопровождении зуммера.
Немедленно остановитесь.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор
непристегнутого ремнябезопасности
Сигнализатор загорается при
работающем двигателе и
сопровождается сигналом зуммера, если
водитель не пристегнул ремень
безопасности. Он продолжит гореть
одновременно с усиливающимся
сигналом зуммера до тех пор, пока
водитель не пристегнется.

15-12-2003
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
32
Сигнализатор
минимального
уровня топлива
Сигнализатор загорается на три секунды
после включения зажигания.
Загорание этого сигнализатора при
работающем двигателе сопровождаетсязуммером и сообщением "Fuel lewel low"
("Мало топлива в баке") на
многофункциональном дисплее.
С момента загорания сигнализатора
автомобиль может проехать с
оставшимся резервом топлива около
50 км (емкость топливного бака
составляет примерно 60 литров).
Его мигание свидетельствует о
нарушении работоспособности датчика
уровня топлива.
Срочно проконсультируйтесь на
сервисной станции ПЕЖО. Указатель температуры
охлаждающей жидкостиЕсли стрелка находится в зоне
А-
температура соответствует норме.
Если стрелка находится в зоне В-
температура слишком высока. Начинает
мигать центральный сигнализатор
неисправности STOP в сопровождении
зуммера и сообщения "Engine coolant tem-
perature high" ("Высокая температура
охлаждающей жидкости") на
многофункциональном дисплее.
Немедленно остановитесь.
Внимание : перед доливкой охлаждающей
жидкости дайте остыть двигателю.
Имейте в виду, что в системе охлаждения
имеется избыточное давление.
Во избежание получения ожога, отверните
крышку расширительного бачка сначала на
два оборота, чтобы снизить давление в
системе охлаждения.
После снижения давления снимите крышку
и долейте охлаждающую жидкость.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Указатель температуры масла в
двигателе
На работающем двигателе он указывает
температуру масла.
Достижение максимальной градуировки
свидетельствует о слишком высокой
температуре. При этом центральный
сигнализатор неисправности STOP
мигает в сопровождении зуммера.
Немедленно остановитесь.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор
непристегнутого ремнябезопасности
Сигнализатор загорается при
работающем двигателе и
сопровождается сигналом зуммера, если
водитель не пристегнул ремень
безопасности. Он продолжит гореть
одновременно с усиливающимся
сигналом зуммера до тех пор, пока
водитель не пристегнется.

КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
33
Сигнализатор "SPORT"
Загорается при включении программы "SPORT".
Сигнализатор "СНЕГ"
Загорается при включении программы "СНЕГ".
Контроль исправности В случае какой-либо неисправности АКП этот
сигнализатор загорается в сопровождении сообщения
"Automatic gearbox faulty" ("Неисправна
автоматическая коробка передач") на
многофункциональном дисплее, звука зуммера и
мигания на панели приборов индикаторов "Спорт" и
"Езда по снегу".
Например :
Программа "SPORT"при
селекторе в положении Park.
Прграмма "СНЕГ"при селекторе
в положении Drive.
Park
(Парковка)
Reverse (Задний ход)
Neutral (Нейтральная передача)
Drive (Вождение)
manuel (Ручное переключение) :
1-я передача включена
2-я передача включена
3-я передача включена
4-я передача включена
Положения селектора переключения режимов на
указателе панели приборов.
Сигнализаторы автоматической коробки передач
15-12-2003

15-12-2003
РЕГУЛЯТОР ПОДСВЕТКИПРИБОРНОЙПАНЕЛИ
При включенном
наружном освещении
нажмите на кнопку,
чтобы интенсивность подсветки
приборной панели начала изменяться.
Когда яркость подсветки достигнет
минимального (или максимального)
значения, отпустите кнопку, а затем
нажмите ее снова, чтобы увеличить (или
уменьшить) яркость.
Когда яркость подсветки достигнет
желаемого значения, отпустите кнопку.
Кнопка установки
на ноль счетчика
дневного пробега
При включенном зажигании нажмите на
кнопку и удерживайте
до появления нулей.
Дисплей приборной панели
После включения зажигания он последовательно выполняет три функции :
- указателя пробега до очередного технического обслуживания (см. соответствующий
раздел),
- указателя уровня масла в двигателе,
- счетчика пробега (общего и суточного).
Примечание : показания счетчика общего и суточного пробега можно прочитать еще в
течение 30 секунд после выключения зажигания, а также они высвечиваются при
открывании двери водителя и при отпирании/запирании замков автомобиля.
Указатель уровня масла в двигателе
После включения зажигания примерно на 10 секунд загорается указатель уровня масла
вслед за указателем пробега до очередного технического обслуживания.
Излишек масла
Мигание сигнализатора свидетельствует об излишке масла, способном
испортить двигатель.
Если наличие излишка масла подтверждается контрольной проверкой при
помощи щупа, следует срочно обратиться на сервисную станцию ПЕЖО.
Недостаток масла
Мигание сигнализатора свидетельствует о недостатке масла, способном
испортить двигатель.
Если недостаток масла подтверждается контрольной проверкой при
помощи щупа, следует в обязательном порядке пополнить уровень.
Неисправность датчика уровня масла
Проверьте уровень масла в двигателе при помощи щупа.
Если уровень достаточен, а сигнализатор мигает, значит неисправен
датчик уровня масла.
Обратитесь на сервисную станцию ПЕЖО.
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
34
Проверка уровня масла при помощи щупа будет точной, только если автомобиль стоит на
горизонтальной площадке, а с момента остановки двигателя прошло более 10 минут.
