2003.5 Peugeot 307 CC Инструкция по эксплуатации (in Russian)

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
133
ТЕКУЩИЕ ПРОВЕРКИ
Аккумуляторная батарея
При подготовке к зимней эксплуатации
автомобиля проверьте степень заряженности
аккумуляторной батареи на сервисной станцииПЕЖО.
Фильтр воздухоочистителя и фильтр салона
Регулярно заменяйте на автомобиле
фильтрующие элементы. Если автомобиль
эксплуатируется в сильно запыленной
атмосфере, период между заменами
фильтров следует уменьшить вдвое .
Передние тормозные колодки
Износ тормозных колодок зависит от стиля
вождения. Он особенно велик у автомобилей,
эксплуатирующихся в городе или используемых
для поездок на короткие расстояния. Поэтому
рекомендуется проверять износ тормозных
колодок в интервалах между периодическими
техническими обслуживаниями.
Стояночный тормоз
Чрезмерно большой свободный ход рычага
стояночного тормоза или констатация его
недостаточной эффективности
свидетельствуют о необходимости
регулировать этот ответственный механизм
даже в интервалах между периодическими
техническими обслуживаниями.
Регулярно проверяйте его на сервисной
станции ПЕЖО.Масляный фильтр
Заменяйте фильтрующий элемент в
соответствии с регламентом
технического обслуживания.
Механическая коробка передач
Замена масла в коробке передач не
предусмотрена в течение всего срока
службы. Уровень масла следует
контролировать в соответствии с планом
технического обслуживания ПЕЖО.
Используйте эксплуатационныежидкости, рекомендованные
для автомобилей только
компанией ПЕЖО.
Для обеспечения эффективности
работы таких важных узлов и систем, как
гидроусилитель рулевого управления и
тормозная система, фирма ПЕЖО
разработала и предлагает рабочие
жидкости, которые не могут быть
заменены другими марками.
Во избежание выхода из строя
электронных систем не допускайте
мойки двигателя.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
134
ЗАМЕНА КОЛЕСА
Меры предосторожности
Установите автомобиль на твердой,
нескользкой горизонтальной
площадке, исключив его качение.
 Включите стояночный тормоз,
выключите зажигание и включите
первую передачу или передачу
заднего хода (положение Рдля
автоматической коробки передач).
Доступ к запасному колесу и домкрату
 Установите крышу в положение "купе".
 Уберите сетку для закрепления
багажа.
 Поднимите за ручку коврик багажника
и зацепите шпагаты за два крючка на
уплотнителе багажника.

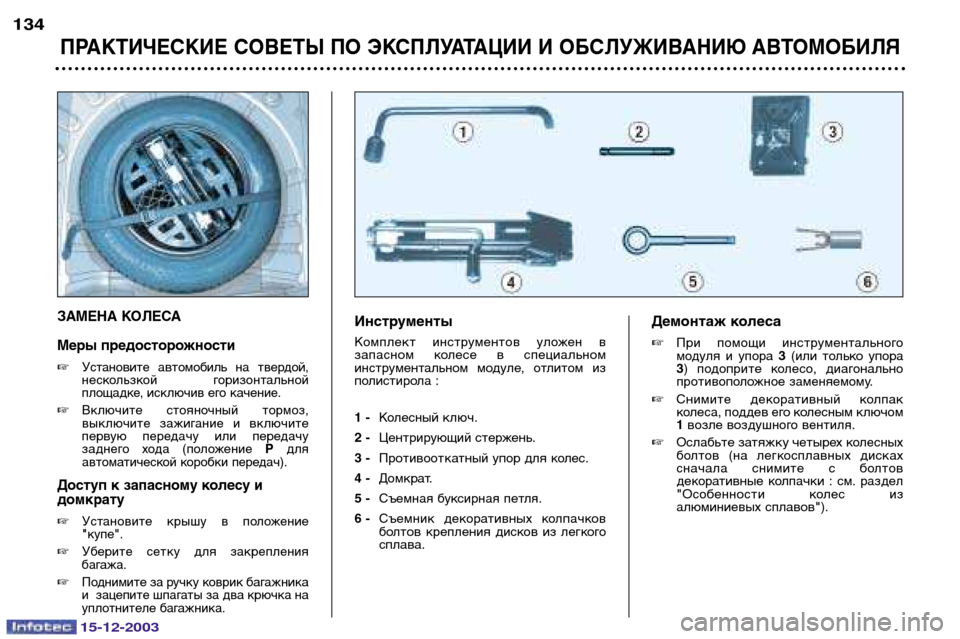

Инструменты
Комплект инструментов уложен в
запасном колесе в специальном
инструментальном модуле, отлитом из
полистирола :
1 -Колесный ключ.
2 - Центрирующий стержень.
3 - Противооткатный упор для колес.
4 - Домкрат.
5 - Съемная буксирная петля.
6 - Съемник декоративных колпачков
болтов крепления дисков из легкогосплава. Демонтаж колеса
При помощи инструментального
модуля и упора 3(или только упора
3 ) подоприте колесо, диагонально
противоположное заменяемому.
 Снимите декоративный колпак
колеса, поддев его колесным ключом1возле воздушного вентиля.
 Ослабьте затяжку четырех колесных
болтов (на легкосплавных дисках
сначала снимите с болтов
декоративные колпачки : см. раздел
"Особенности колес из
алюминиевых сплавов").

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
135

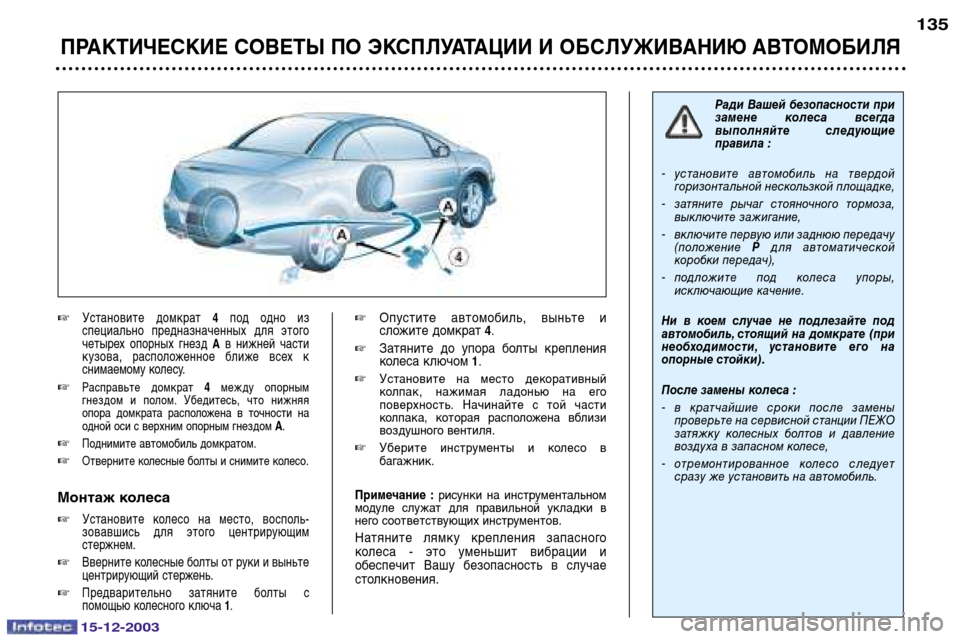

Установите домкрат 4под одно из
специально предназначенных для этого
четырех опорных гнезд Ав нижней части
кузова, расположенное ближе всех к
снимаемому колесу.
Расправьте домкрат 4между опорным
гнездом и полом. Убедитесь, что нижняя
опора домкрата расположена в точности на
одной оси с верхним опорным гнездом А.
Поднимите автомобиль домкратом.
Отверните колесные болты и снимите колесо.
Монтаж колеса
Установите колесо на место, восполь-
зовавшись для этого центрирующим
стержнем.
Вверните колесные болты от руки и выньте
центрирующий стержень.
Предварительно затяните болты с
помощью колесного ключа 1.
 Опустите автомобиль, выньте и
сложите домкрат 4.
 Затяните до упора болты крепления
колеса ключом 1.
 Установите на место декоративный
колпак, нажимая ладонью на его
поверхность. Начинайте с той части
колпака, которая расположена вблизи
воздушного вентиля.
 Уберите инструменты и колесо в
багажник.
Примечание : рисунки на инструментальном
модуле служат для правильной укладки в
него соответствующих инструментов.
Натяните лямку крепления запасного
колеса - это уменьшит вибрации и
обеспечит Вашу безопасность в случае
столкновения. Ради Вашей безопасности при
замене колеса всегда
выполняйте следующие
правила :
- установите автомобиль на твердой
горизонтальной нескользкой площадке,
- затяните рычаг стояночного тормоза,
выключите зажигание,
- включите первую или заднюю передачу
(положение Р для автоматической
коробки передач),
- подложите под колеса упоры,
исключающие качение.
Ни в коем случае не подлезайте под
автомобиль,стоящий на домкрате (при
необходимости,установите его на
опорные стойки).
После замены колеса : - в кратчайшие сроки после замены
проверьте на сервисной станции ПЕЖО
затяжку колесных болтов и давление
воздуха в запасном колесе,
- отремонтированное колесо следует
сразу же установить на автомобиль.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
136
Особенности колес из
алюминиевого сплава

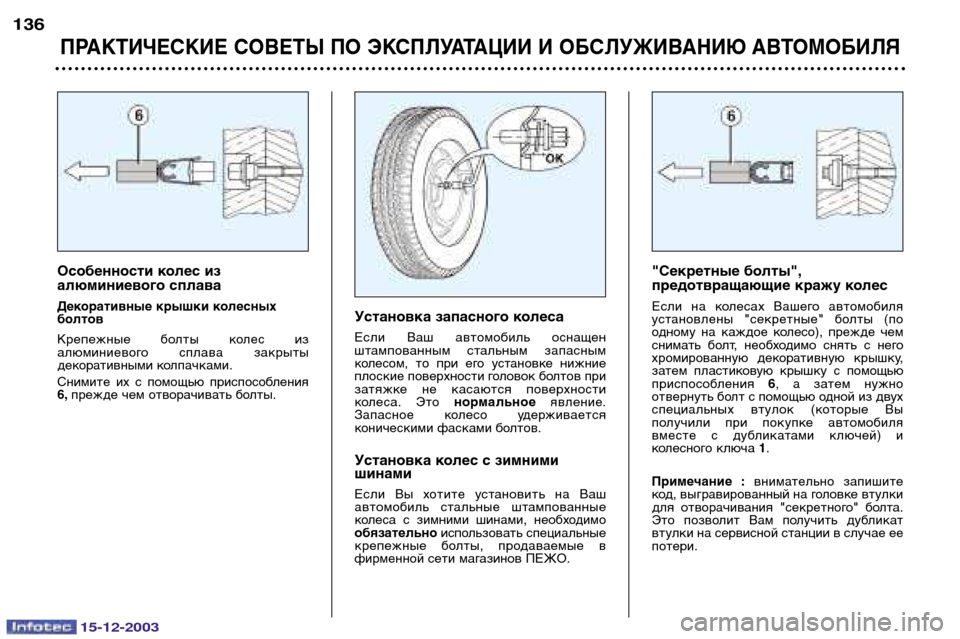

Декоративные крышки колесных
болтов
Крепежные болты колес из
алюминиевого сплава закрыты
декоративными колпачками.
Снимите их с помощью приспособления 6,прежде чем отворачивать болты. Установка запасного колеса
Если Ваш автомобиль оснащен
штампованным стальным запасным
колесом, то при его установке нижние
плоские поверхности головок болтов при
затяжке не касаются поверхности
колеса. Это
нормальноеявление.
Запасное колесо удерживается
коническими фасками болтов.
Установка колес с зимними шинами
Если Вы хотите установить на Ваш
автомобиль стальные штампованные
колеса с зимними шинами, необходимообязательно использовать специальные
крепежные болты, продаваемые в
фирменной сети магазинов ПЕЖО. "Секретные болты",
предотвращающие кражу колес
Если на колесах Вашего автомобиля
установлены "секретные" болты (по
одному на каждое колесо), прежде чем
снимать болт, необходимо снять с него
хромированную декоративную крышку,
затем пластиковую крышку с помощью
приспособления
6, а затем нужно
отвернуть болт с помощью одной из двух
специальных втулок (которые Вы
получили при покупке автомобиля
вместе с дубликатами ключей) и
колесного ключа 1.
Примечание : внимательно запишите
код, выгравированный на головке втулки
для отворачивания "секретного" болта.
Это позволит Вам получить дубликат
втулки на сервисной станции в случае еепотери.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
137
ЗАМЕНА ЛАМП

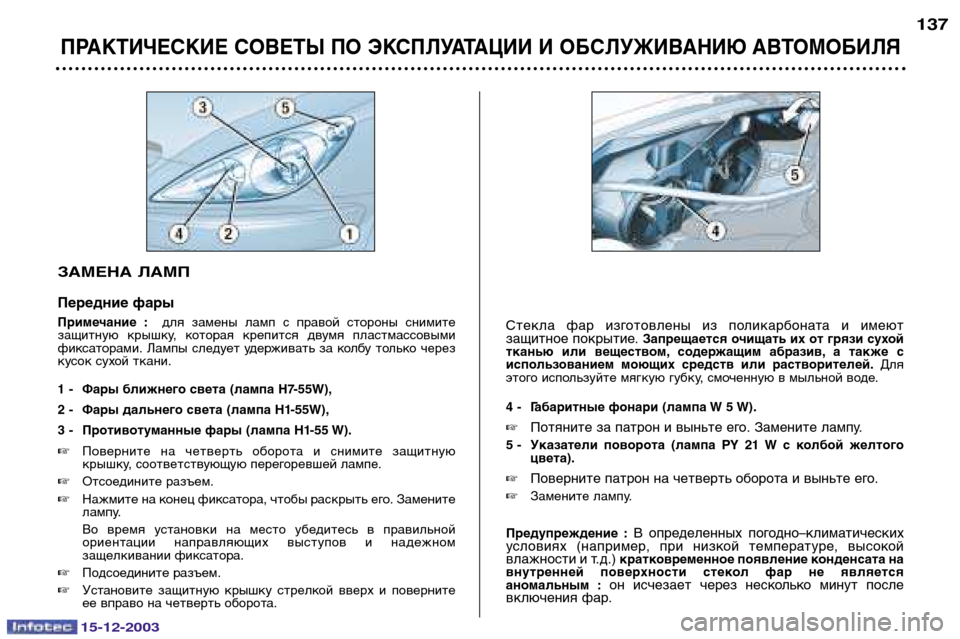

Передние фары
Примечание :для замены ламп с правой стороны снимите
защитную крышку, которая крепится двумя пластмассовыми
фиксаторами. Лампы следует удерживать за колбу только через
кусок сухой ткани.
1 - Фары ближнего света (лампа H7-55W),
2 - Фары дальнего света (лампа H1-55W),
3 - Противотуманные фары (лампа H1-55 W). Поверните на четверть оборота и снимите защитную
крышку, соответствующую перегоревшей лампе.
 Отсоедините разъем.
 Нажмите на конец фиксатора, чтобы раскрыть его. Замените
лампу.
Во время установки на место убедитесь в правильной
ориентации направляющих выступов и надежном
защелкивании фиксатора.
 Подсоедините разъем.
 Установите защитную крышку стрелкой вверх и поверните
ее вправо на четверть оборота. Стекла фар изготовлены из поликарбоната и имеют
защитное покрытие.
Запрещается очищать их от грязи сухой
тканью или веществом, содержащим абразив, а также с
использованием моющих средств или растворителей. Для
этого используйте мягкую губку, смоченную в мыльной воде.
4 - Г абаритные фонари (лампа W 5 W).
 Потяните за патрон и выньте его. Замените лампу.
5 - Указатели поворота (лампа PY 21 W с колбой желтого цвета).
 Поверните патрон на четверть оборота и выньте его.
 Замените лампу.
Предупреждение : В определенных погодно–климатических
условиях (например, при низкой температуре, высокой
влажности и т.д.) кратковременное появление конденсата на
внутренней поверхности стекол фар не является
аномальным : он исчезает через несколько минут после
включения фар.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
138

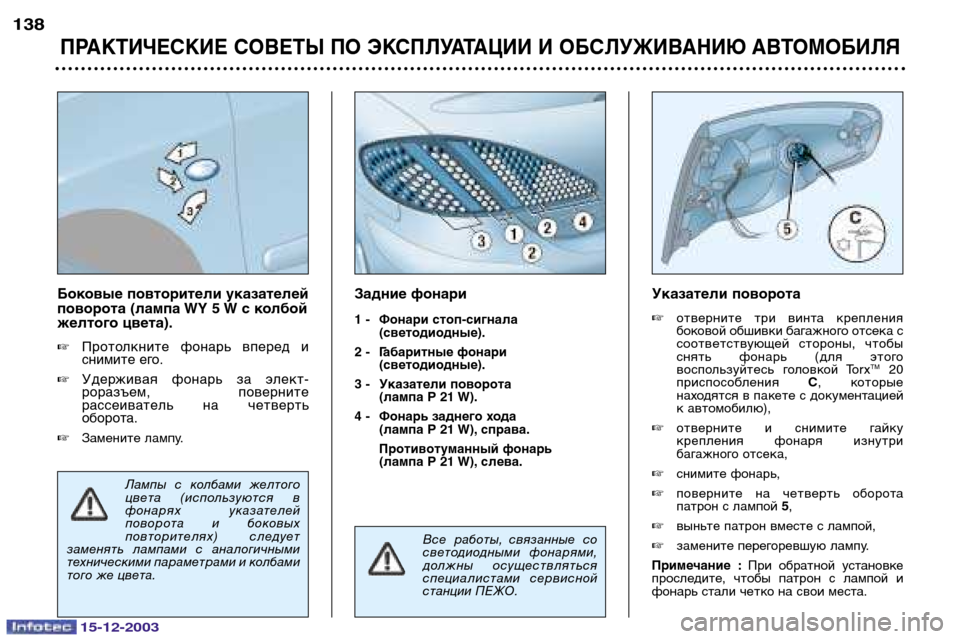

Боковые повторители указателей
поворота (лампа WY 5 W с колбой
желтого цвета). Протолкните фонарь вперед и
снимите его.
 Удерживая фонарь за элект-
роразъем, поверните
рассеиватель на четверть
оборота.
 Замените лампу. Задние фонари
1 - Фонари стоп-сигнала
(светодиодные).
2 - Габаритные фонари (светодиодные).
3 - Указатели поворота (лампа P 21 W).
4 - Фонарь заднего хода (лампа P 21 W), справа.
Противотуманный фонарь
(лампа P 21 W), слева. Указатели поворота
отверните три винта крепления
боковой обшивки багажного отсека с
соответствующей стороны, чтобы
снять фонарь (для этого
воспользуйтесь головкой Torx TM
20
приспособления C, которые
находятся в пакете с документацией
к автомобилю),
 отверните и снимите гайку
крепления фонаря изнутри
багажного отсека,
 снимите фонарь,
 поверните на четверть оборота
патрон с лампой 5,
 выньте патрон вместе с лампой,
 замените перегоревшую лампу.
Примечание : При обратной установке
проследите, чтобы патрон с лампой и
фонарь стали четко на свои места.
Лампы с колбами желтого
цвета (используются в
фонарях указателей
поворота и боковых
повторителях) следует
заменять лампами с аналогичными
техническими параметрами и колбами
того же цвета.
Все работы, связанные со
светодиодными фонарями,
должны осуществляться
специалистами сервисной
станции ПЕЖО.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
138
Боковые повторители указателей
поворота (лампа WY 5 W с колбой
желтого цвета). Протолкните фонарь вперед и
снимите его.
 Удерживая фонарь за элект-
роразъем, поверните
рассеиватель на четверть
оборота.
 Замените лампу. Задние фонари
1 - Фонари стоп-сигнала
(светодиодные).
2 - Габаритные фонари (светодиодные).
3 - Указатели поворота (лампа P 21 W).
4 - Фонарь заднего хода (лампа P 21 W), справа.
Противотуманный фонарь
(лампа P 21 W), слева. Указатели поворота
отверните три винта крепления
боковой обшивки багажного отсека с
соответствующей стороны, чтобы
снять фонарь (для этого
воспользуйтесь головкой Torx TM
20
приспособления C, которые
находятся в пакете с документацией
к автомобилю),
 отверните и снимите гайку
крепления фонаря изнутри
багажного отсека,
 снимите фонарь,
 поверните на четверть оборота
патрон с лампой 5,
 выньте патрон вместе с лампой,
 замените перегоревшую лампу.
Примечание : При обратной установке
проследите, чтобы патрон с лампой и
фонарь стали четко на свои места.
Лампы с колбами желтого
цвета (используются в
фонарях указателей
поворота и боковых
повторителях) следует
заменять лампами с аналогичными
техническими параметрами и колбами
того же цвета.
Все работы, связанные со
светодиодными фонарями,
должны осуществляться
специалистами сервисной
станции ПЕЖО.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
139
Фонари подсветки номерного
знака (лампа W 5 W) Вставьте тонкую отвертку в одно из
наружных отверстий рассеивателя.
 Протолкните его наружу, чтобы
снять его с фиксаторов.
 Снимите рассеиватель.
 Замените перегоревшую лампу.

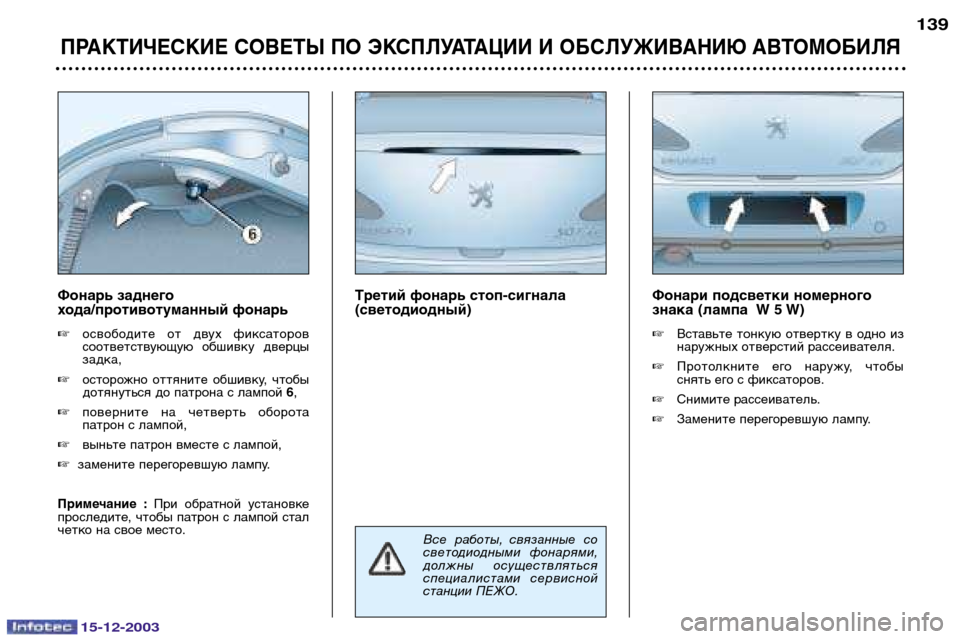

Третий фонарь стоп-сигнала
(светодиодный)
Фонарь заднего
хода/противотуманный фонарь
освободите от двух фиксаторов
соответствующую обшивку дверцызадка,
 осторожно оттяните обшивку, чтобы
дотянуться до патрона с лампой 6,
 поверните на четверть оборота
патрон с лампой,
 выньте патрон вместе с лампой,
 замените перегоревшую лампу.
Примечание : При обратной установке
проследите, чтобы патрон с лампой стал
четко на свое место.
Все работы, связанные со
светодиодными фонарями,
должны осуществляться
специалистами сервисной
станции ПЕЖО.
