2003.5 Peugeot 307 CC Инструкция по эксплуатации (in Russian)

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
140

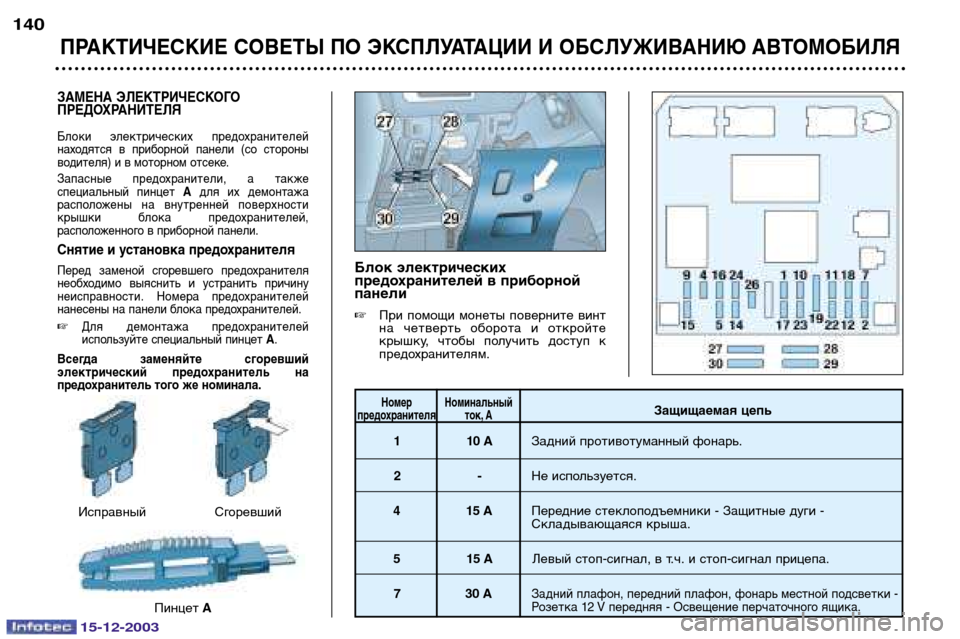

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ
Блоки электрических предохранителей
находятся в приборной панели (со стороны
водителя) и в моторном отсеке.
Запасные предохранители, а также
специальный пинцет Адля их демонтажа
расположены на внутренней поверхности
крышки блока предохранителей,
расположенного в приборной панели.
Снятие и установка предохранителя
Перед заменой сгоревшего предохранителя
необходимо выяснить и устранить причину
неисправности. Номера предохранителей
нанесены на панели блока предохранителей.  Для демонтажа предохранителей
используйте специальный пинцет А.
Всегда заменяйте сгоревший
электрический предохранитель на
предохранитель того же номинала.
Блок электрических
предохранителей в приборнойпанели  При помощи монеты поверните винт
на четверть оборота и откройте
крышку, чтобы получить доступ к
предохранителям.
Номер Номинальный Защищаемая цепьпредохранителя ток, А
11 0 A Задний противотуманный фонарь.
2- Не используется.
41 5 A Передние стеклоподъемники - Защитные дуги -
Складывающаяся крыша.
51 5 A Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
730 A
Задний плафон, передний плафон, фонарь местной подсветки -
Розетка 12 V передняя - Освещение перчаточного ящика.
Исправный
ПинцетAСгоревший
15-12-2003

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
142

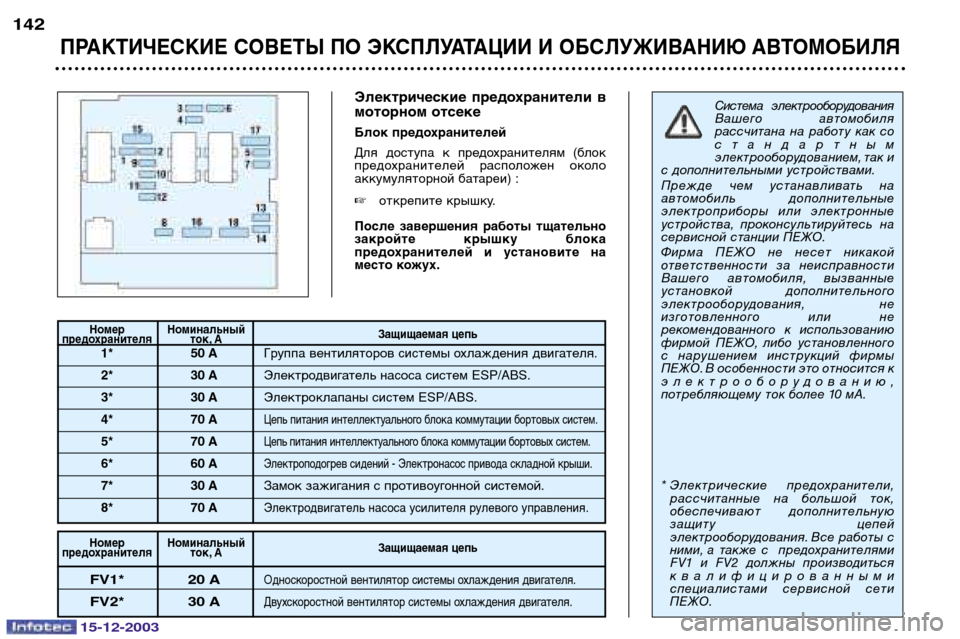

Электрические предохранители в
моторном отсеке
Блок предохранителей
Для доступа к предохранителям (блок
предохранителей расположен около
аккумуляторной батареи) : открепите крышку.
После завершения работы тщательно
закройте крышку блока
предохранителей и установите на
место кожух.
Номер Номинальный Защищаемая цепь
предохранителя ток, А
1* 50 A Группа вентиляторов системы охлаждения двигателя.
2* 30 A Электродвигатель насоса систем ESP/ABS.
3* 30 A Электроклапаны систем ESP/ABS.
4* 70 A
Цепь питания интеллектуального блока коммутации бортовых систем.
5* 70 AЦепь питания интеллектуального блока коммутации бортовых систем.
6* 60 AЭлектроподогрев сидений - Электронасос привода складной крыши.
7* 30 A Замок зажигания с противоугонной системой.
8* 70 A
Электродвигатель насоса усилителя рулевого управления.
Номер Номинальный Защищаемая цепь
предохранителя ток, А
FV1* 20 AОдноскоростной вентилятор системы охлаждения двигателя.
FV2* 30 AДвухскоростной вентилятор системы охлаждения двигателя.
Система электрооборудования
Вашего автомобиля
рассчитана на работу как со
стандартным
электрооборудованием, так и
с дополнительными устройствами.
Прежде чем устанавливать на
автомобиль дополнительные
электроприборы или электронные
устройства, проконсультируйтесь на
сервисной станции ПЕЖО.
Фирма ПЕЖО не несет никакой
ответственности за неисправности
Вашего автомобиля, вызванные
установкой дополнительного
электрооборудования, не
изготовленного или не
рекомендованного к использованию
фирмой ПЕЖО, либо установленного
с нарушением инструкций фирмы
ПЕЖО. В особенности это относится к
электрооборудованию,
потребляющему ток более 10 мА.
* Электрические предохранители, рассчитанные на большой ток,
обеспечивают дополнительную
защиту цепей
электрооборудования. Все работы с
ними, а также с предохранителями
FV1 и FV2 должны производитьсяквалифицированными
специалистами сервисной сетиПЕЖО.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
143

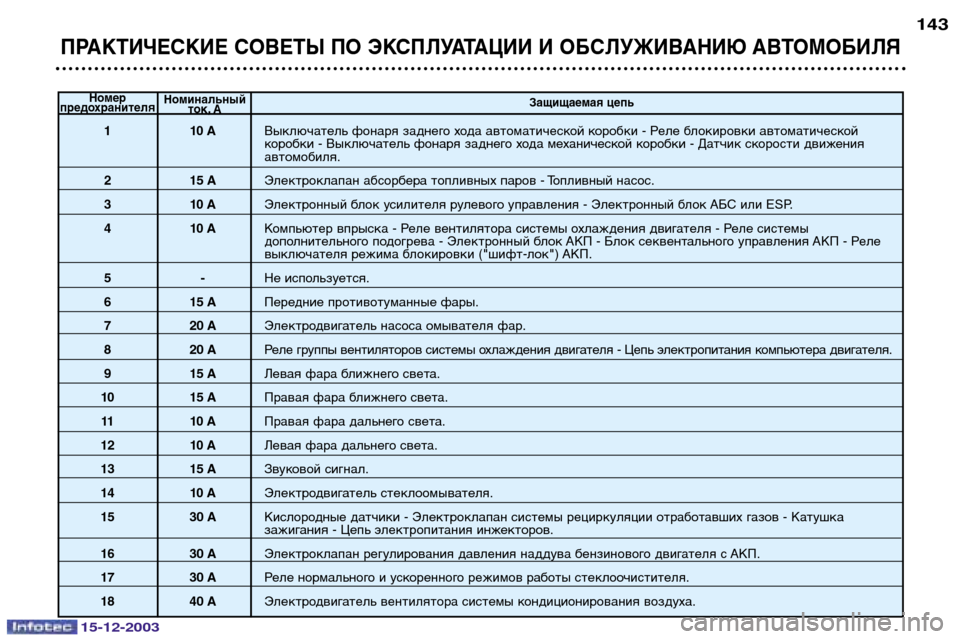

Номер Номинальный
Защищаемая цепь
предохранителя ток, А
110 A Выключатель фонаря заднего хода автоматической коробки - Реле блокировки автоматической
коробки - Выключатель фонаря заднего хода механической коробки - Датчик скорости движенияавтомобиля.
21 5 A Электроклапан абсорбера топливных паров - Топливный насос.
31 0 A Электронный блок усилителя рулевого управления - Электронный блок АБС или ESP.
41 0 A Компьютер впрыска - Реле вентилятора системы охлаждения двигателя - Реле системы
дополнительного подогрева - Электронный блок АКП - Блок секвентального управления АКП - Реле
выключателя режима блокировки ("шифт-лок") АКП.
5- Не используется.
61 5 A Передние противотуманные фары.
720 A Электродвигатель насоса омывателя фар.
8 20 A Реле группы вентиляторов системы охлаждения двигателя - Цепь электропитания компьютера двигателя.
91 5 A Левая фара ближнего света.
10 15 A Правая фара ближнего света.
11 10 A Правая фара дальнего света.
12 10 A Левая фара дальнего света.
13 15 A Звуковой сигнал.
14 10 A Электродвигатель стеклоомывателя.
15 30 A Кислородные датчики - Электроклапан системы рециркуляции отработавших газов - Катушка
зажигания - Цепь электропитания инжекторов.
16 30 A Электроклапан регулирования давления наддува бензинового двигателя с АКП.
1730 A Реле нормального и ускоренного режимов работы стеклоочистителя.
18 40 A Электродвигатель вентилятора системы кондиционирования воздуха.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
140
ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ
Блоки электрических предохранителей
находятся в приборной панели (со стороны
водителя) и в моторном отсеке.
Запасные предохранители, а также
специальный пинцет Адля их демонтажа
расположены на внутренней поверхности
крышки блока предохранителей,
расположенного в приборной панели.
Снятие и установка предохранителя
Перед заменой сгоревшего предохранителя
необходимо выяснить и устранить причину
неисправности. Номера предохранителей
нанесены на панели блока предохранителей.  Для демонтажа предохранителей
используйте специальный пинцет А.
Всегда заменяйте сгоревший
электрический предохранитель на
предохранитель того же номинала.
Блок электрических
предохранителей в приборнойпанели  При помощи монеты поверните винт
на четверть оборота и откройте
крышку, чтобы получить доступ к
предохранителям.
Номер Номинальный Защищаемая цепьпредохранителя ток, А
11 0 A Задний противотуманный фонарь.
2- Не используется.
41 5 A Передние стеклоподъемники - Защитные дуги -
Складывающаяся крыша.
51 5 A Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
730 A
Задний плафон, передний плафон, фонарь местной подсветки -
Розетка 12 V передняя - Освещение перчаточного ящика.
Исправный
ПинцетAСгоревший
15-12-2003

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
141

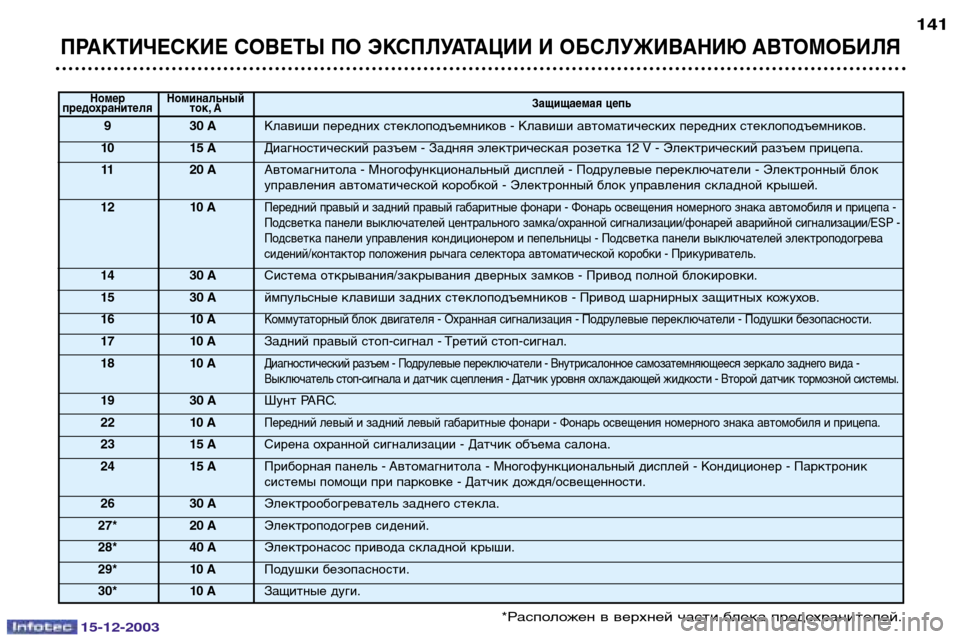

*Расположен в верхней части блока предохранителей.
Номер Номинальный Защищаемая цепь
предохранителя ток, А
9 30 A Клавиши передних стеклоподъемников - Клавиши автоматических передних стеклоподъемников.
10 15 A Диагностический разъем - Задняя электрическая розетка 12 V - Электрический разъем прицепа.
11 20 A Автомагнитола - Многофункциональный дисплей - Подрулевые переключатели - Электронный блок
управления автоматической коробкой - Электронный блок управления складной крышей.
12 10 A
Передний правый и задний правый габаритные фонари - Фонарь освещения номерного знака автомобиля и прицепа -
Подсветка панели выключателей центрального замка/охранной сигнализации/фонарей аварийной сигнализации/ESP -
Подсветка панели управления кондиционером и пепельницы - Подсветка панели выключателей электроподогрева
сидений/контактор положения рычага селектора автоматической коробки - Прикуриватель.
14 30 A Система открывания/закрывания дверных замков - Привод полной блокировки.
15 30 A ймпульсные клавиши задних стеклоподъемников - Привод шарнирных защитных кожухов.
16 10 A
Коммутаторный блок двигателя - Охранная сигнализация - Подрулевые переключатели - Подушки безопасности.
1710 A Задний правый стоп-сигнал - Третий стоп-сигнал.
18 10 A
Диагностический разъем - Подрулевые переключатели - Внутрисалонное самозатемняющееся зеркало заднего вида -
Выключатель стоп-сигнала и датчик сцепления - Датчик уровня охлаждающей жидкости - Второй датчик тормозной системы.
19 30 A Шунт PARC.
22 10 A
Передний левый и задний левый габаритные фонари - Фонарь освещения номерного знака автомобиля и прицепа.
23 15 A Сирена охранной сигнализации - Датчик объема салона.
24 15 A Приборная панель - Автомагнитола - Многофункциональный дисплей - Кондиционер - Парктроник
системы помощи при парковке - Датчик дождя/освещенности.
26 30 A Электрообогреватель заднего стекла.
27* 20 A Электроподогрев сидений.
28* 40 A Электронасос привода складной крыши.
29* 10 A Подушки безопасности.
30* 10 A Защитные дуги.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
144

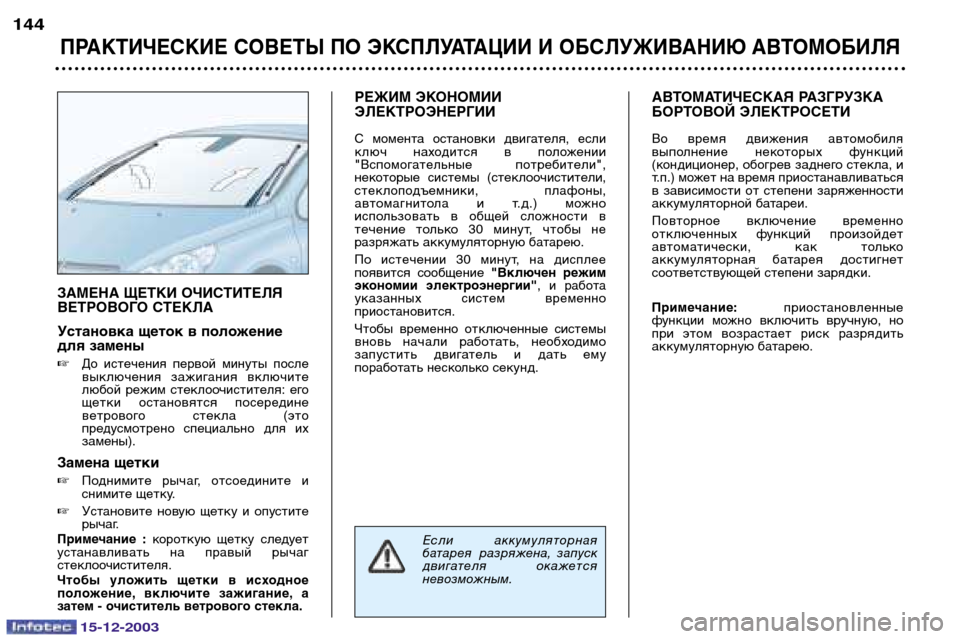

ЗАМЕНА ЩЕТКИ ОЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА
Установка щеток в положение
для замены До истечения первой минуты после
выключения зажигания включите
любой режим стеклоочистителя: его
щетки остановятся посередине
ветрового стекла (это
предусмотрено специально для ихзамены).
Замена щетки  Поднимите рычаг, отсоедините и
снимите щетку.
 Установите новую щетку и опустите
рычаг.
Примечание : короткую щетку следует
устанавливать на правый рычаг
стеклоочистителя.
Чтобы уложить щетки в исходное
положение, включите зажигание, а
затем - очиститель ветрового стекла. РЕЖИМ ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ
С момента остановки двигателя, если
ключ находится в положении
"Вспомогательные потребители",
некоторые системы (стеклоочистители,
стеклоподъемники, плафоны,
автомагнитола и т.д.) можно
использовать в общей сложности в
течение только 30 минут, чтобы не
разряжать аккумуляторную батарею.
По истечении 30 минут, на дисплее
появится сообщение
"Включен режим
экономии электроэнергии" , и работа
указанных систем временно
приостановится.
Чтобы временно отключенные системы
вновь начали работать, необходимо
запустить двигатель и дать ему
поработать несколько секунд. АВТОМАТИЧЕСКАЯ РАЗГРУЗКА
БОРТОВОЙ ЭЛЕКТРОСЕТИ
Во время движения автомобиля
выполнение некоторых функций
(кондиционер, обогрев заднего стекла, и
т.п.) может на время приостанавливаться
в зависимости от степени заряженности
аккумуляторной батареи.
Повторное включение временно
отключенных функций произойдет
автоматически, как только
аккумуляторная батарея достигнет
соответствующей степени зарядки. Примечание:
приостановленные
функции можно включить вручную, но
при этом возрастает риск разрядить
аккумуляторную батарею.
Если аккумуляторная
батарея разряжена, запуск
двигателя окажется
невозможным.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
145
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Для заряда батареи с помощью зарядного устройства :
- отсоедините клеммы проводов от выводов батареи,
- зарядите аккумуляторную батарею, следуя инструкциям производителя зарядногоустройства,
- присоедините клеммы проводов к выводам батареи, начиная с провода (-), проверьте, чтобы клеммы проводов и выводы батареи были чистыми. В случае их
сульфатации (белый или зеленоватый налет) отсоедините провода от батареи и
очистите клеммы проводов и выводы батареи.
Запуск двигателя от дополнительной батареи
- присоедините красный соединительный провод к выводам (+) обеих батарей,
- присоедините один конец черного или зеленого соединительного провода к выводу (-) дополнительной батареи,
- присоедините другой конец черного или зеленого соединительного провода к массовой детали автомобиля, расположенной как можно дальше от его батареи.
Включите стартер и запустите двигатель.
Дождитесь устойчивой работы двигателя на холостом ходу и снимите соединительные
провода.

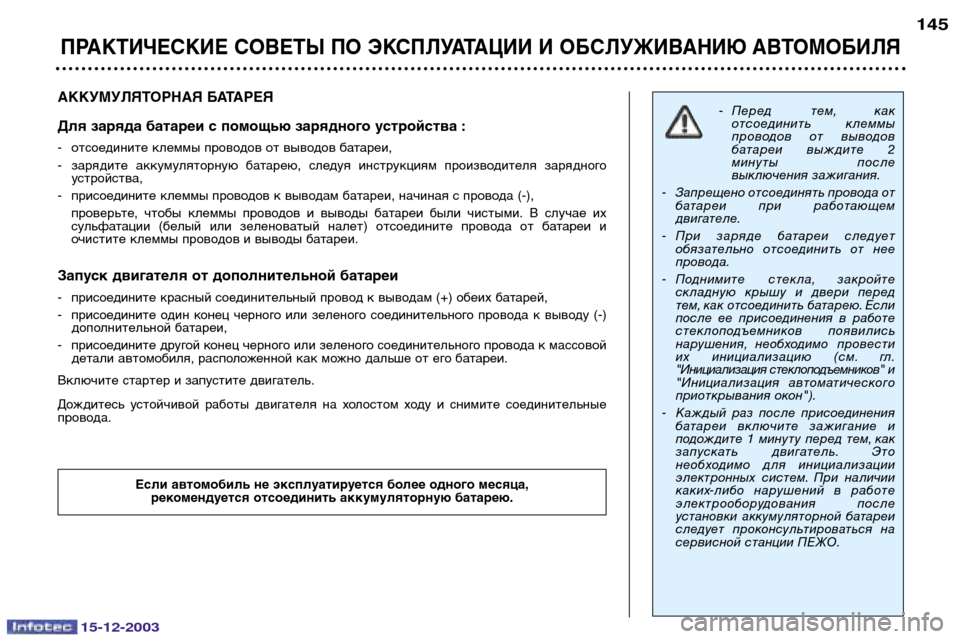

Если автомобиль не эксплуатируется более одного месяца,рекомендуется отсоединить аккумуляторную батарею.-Перед тем, как
отсоединить клеммы
проводов от выводов
батареи выждите 2
минуты после
выключения зажигания.
- Запрещено отсоединять провода от батареи при работающем
двигателе.
- При заряде батареи следует обязательно отсоединить от нее
провода.
- Поднимите стекла, закройте складную крышу и двери перед
тем, как отсоединить батарею. Если
после ее присоединения в работе
стеклоподъемников появились
нарушения, необходимо провести
их инициализацию (см. гл.
"Инициализация стеклоподъемников" и
"Инициализация автоматического
приоткрывания окон").
- Каждый раз после присоединения батареи включите зажигание и
подождите 1 минуту перед тем, как
запускать двигатель. Это
необходимо для инициализации
электронных систем. При наличии
каких-либо нарушений в работе
электрооборудования после
установки аккумуляторной батареи
следует проконсультироваться на
сервисной станции ПЕЖО.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
146
БУКСИРОВКА АВТОМОБИЛЯ
Буксировка с опорой на все колеса
Для буксировки автомобиля с опорой на все колеса следует использовать буксирную
штангу.

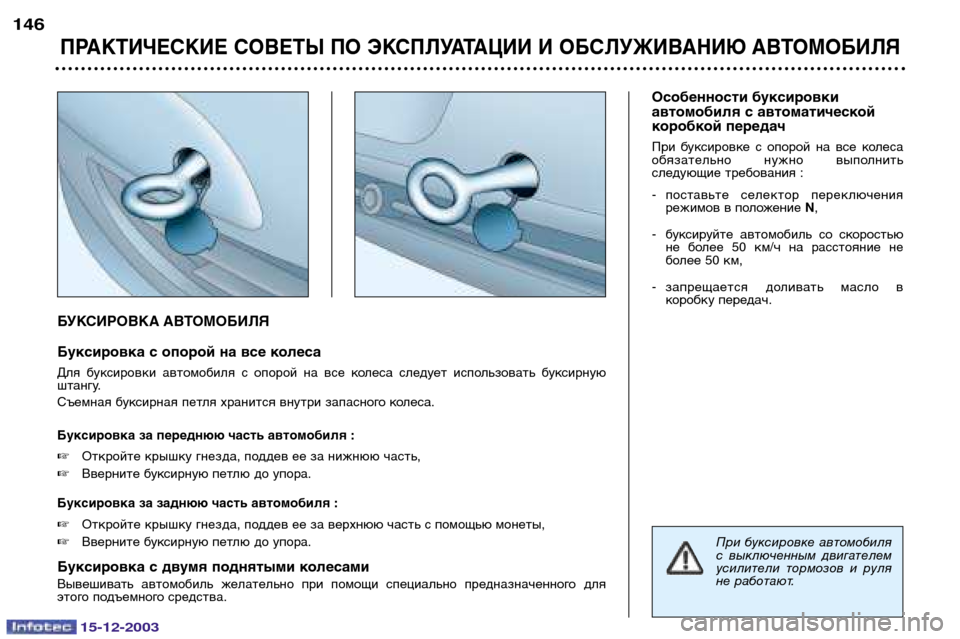

Съемная буксирная петля хранится внутри запасного колеса.
Буксировка за переднюю часть автомобиля : Откройте крышку гнезда, поддев ее за нижнюю часть,
 Вверните буксирную петлю до упора.
Буксировка за заднюю часть автомобиля : Откройте крышку гнезда, поддев ее за верхнюю часть с помощью монеты,
 Вверните буксирную петлю до упора.
Буксировка с двумя поднятыми колесами
Вывешивать автомобиль желательно при помощи специально предназначенного для
этого подъемного средства. Особенности буксировки
автомобиля с автоматической
коробкой передач
При буксировке с опорой на все колеса
обязательно нужно выполнить
следующие требования :
- поставьте селектор переключения
режимов в положение N,
- буксируйте автомобиль со скоростью не более 50 км/ч на расстояние не
более 50 км,
- запрещается доливать масло в коробку передач.
При буксировке автомобиля
с выключенным двигателем
усилители тормозов и руля
не работают.
