2003.5 Peugeot 307 CC Инструкция по эксплуатации (in Russian)

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС35
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ
Общее описание
Монохромный дисплей "B"
Дисплей позволяет получить следующую
информацию :
- время,
-дату,
- температуру окружающего воздуха
(при появлении вероятности гололеда
символ °Cбудет мигать),
- показатели работы автомагнитолы,
- осуществлять контроль за открыванием дверей и крышек,
- сообщения о неполадках (например : "Нет заряда аккумуляторной
батареи"), или информация,
выводимая на несколько секунд
(например : "Отключена подушка
безопасности пассажира"), которые
можно стереть, нажимая на кнопки 1
или 2,
- информацию бортового компьютера (см. соответствующий раздел). Монохромный дисплей "СТ" и
цветной дисплей "DT"
Эти две системы управляются с клавиатуры
автомагнитолы-телефона GPS RT3
.
Они позволяют получить следующую
информацию :
- время,
-дату,
- температуру окружающего воздуха (при появлении вероятности гололеда появится сообщение),
- показатели работы автомагнитолы (радиоприемника, CD-проигрывателя),
- визуальные сообщения систем телематики (телефона, технических служб и т.п.),
- контроль над открыванием дверей и крышек,
- сообщения о неполадках (напр., "Мало топлива в баке") или о состоянии бортовых
функций (напр., "Отключена подушка
безопасности пассажира"), выводимые на
дисплей на несколько секунд,
- сообщения бортового компьютера (см. соответствующий раздел),
- сообщения системы бортовой навигации (см. соответствующий раздел).
Примечание : для использования на
практике всех функциональных
возможностей системы в Ваше
распоряжение предоставляется два компакт-
диска : первый ("Конфигурация") содержит
программное обеспечение для загрузки в
компьютер графических и голосовых
сообщений на различных языках, а второй
("Навигация") - картографическую базу
данных бортовой системы навигации.
Монохромный дисплей "СТ" Г лавное меню
Нажмите на кнопку "МЕНЮ"
автомагнитолы-телефона RT3 чтобы
получить доступ к главному менюи
выбрать одну из следующих функций :
- навигация - наведение (см. раздел "Бортовая система навигации"),
- аудиосистема (см. раздел "Автомагнитола-телефон RT3"),
- бортовой компьютер (см. соответствующий раздел),
- записная книжка (см. раздел "Автомагнитола-телефон RT3"),
- системы телематики (см. раздел "Автомагнитола-телефон RT3"),
- конфигурация (см. соответствующий раздел).

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС
36
Настройка параметров
Монохромный дисплей В
Удерживайте нажатой кнопку
1в течение двух
секунд, чтобы получить возможность выполнить регулировки.
Затем каждое нажатие на кнопку 1будет приводить
к вызову следующих параметров для регулировки :
- язык информационных сообщений,
- единицы измерения скорости (км/ч или миль/ч),
- единицы измерения температуры (градусы Цельсия или Фаренгейта),
- формат времени (12-часовой режим, затем 24- часовой),
- час,
- минута,
-год,
- месяц,
- число.
Краткое нажатие на кнопку 2позволяет ступенчато
изменять выбранный параметр. При длительном
нажатии на нее параметр будет изменяться быстро.
Если не предпринимать никаких действий в течение
десяти секунд, дисплей вернется в обычный режим,
сохранив все новые регулировки.
- системы телематики (см. раздел "Автомагнитола-телефон RT3"),
- конфигурация (см. соответствующий раздел),
- карта (см. раздел "Бортовая система навигации").
- видеосистема (см. соответствующий раздел).
Некоторые определения
Окно сообщения :
информационное окно, на мгновение
появляющееся на экране, чтобы
сообщить об изменении состояния
другого приложения.
Рабочее приложение :
обозначенное на дисплее основное
приложение, используемое в данный
момент.
Контекстное меню :
ограниченное меню, привязанное к
обозначенному на дисплее основному
приложению.
Цветной дисплей "DT" Г
лавное меню
Нажмите на кнопку "МЕНЮ"
автомагнитолы-телефона RT3 чтобы
получить доступ к главному менюи
выбрать одну из следующих функций :
- навигация - наведение (см. раздел "Бортовая система навигации"),
- аудиосистема (см. раздел "Автомагнитола-телефон RT3"),
- бортовой компьютер (см. соответствующий раздел),
- записная книжка (см. раздел "Автомагнитола-телефон RT3"),

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС
36
Настройка параметров
Монохромный дисплей В
Удерживайте нажатой кнопку
1в течение двух
секунд, чтобы получить возможность выполнить регулировки.
Затем каждое нажатие на кнопку 1будет приводить
к вызову следующих параметров для регулировки :
- язык информационных сообщений,
- единицы измерения скорости (км/ч или миль/ч),
- единицы измерения температуры (градусы Цельсия или Фаренгейта),
- формат времени (12-часовой режим, затем 24- часовой),
- час,
- минута,
-год,
- месяц,
- число.
Краткое нажатие на кнопку 2позволяет ступенчато
изменять выбранный параметр. При длительном
нажатии на нее параметр будет изменяться быстро.
Если не предпринимать никаких действий в течение
десяти секунд, дисплей вернется в обычный режим,
сохранив все новые регулировки.
- системы телематики (см. раздел "Автомагнитола-телефон RT3"),
- конфигурация (см. соответствующий раздел),
- карта (см. раздел "Бортовая система навигации").
- видеосистема (см. соответствующий раздел).
Некоторые определения
Окно сообщения :
информационное окно, на мгновение
появляющееся на экране, чтобы
сообщить об изменении состояния
другого приложения.
Рабочее приложение :
обозначенное на дисплее основное
приложение, используемое в данный
момент.
Контекстное меню :
ограниченное меню, привязанное к
обозначенному на дисплее основному
приложению.
Цветной дисплей "DT" Г
лавное меню
Нажмите на кнопку "МЕНЮ"
автомагнитолы-телефона RT3 чтобы
получить доступ к главному менюи
выбрать одну из следующих функций :
- навигация - наведение (см. раздел "Бортовая система навигации"),
- аудиосистема (см. раздел "Автомагнитола-телефон RT3"),
- бортовой компьютер (см. соответствующий раздел),
- записная книжка (см. раздел "Автомагнитола-телефон RT3"),

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС37
По
соображениям безопасности
настройку параметров
многофункциональных дисплеев
следует осуществлять на
остановленном автомобиле.
Монохромный дисплей СТ Меню "Конфигурация" позволяет
проводить следующие действия :
• "Регулировка яркости" : позволяет изменять яркость изображения на
экране,
• "Звук" : позволяет регулировать звучание речевого информатора (для
выбора "мужского" или "женского"
тембра используйте компакт-диск), а
также настраивать голосовые
команды,
• "Интернациональные параметры" : позволяет выбирать язык
графических и голосовых сообщений и
команд (немецкий, английский,
испанский, французский,
итальянский, голландский,
португальский - устанавливаются с
компакт-диска), настраивать
календарную дату и выбирать формат
времени (12-часовой или 24-часовой
режим, настраивать минуты по GPS);
осуществлять выбор системы
измерений (л/100км, °C или mpg и °F). Цветной дисплей DT
Меню
"Конфигурация" открывает доступ к
следующим регулировкам :
• "Выбор цвета" : позволяет установить желаемый цвет поступающих на экран сообщений,
• "Регулировка яркости" : позволяет регулировать яркость изображения на
экране,
• "Звук" : позволяет регулировать звучание речевого информатора (для выбора
"мужского" или "женского" тембра
используйте компакт-диск), а также
настраивать голосовые команды,
• "Интернациональные параметры" : позволяет выбирать язык графических и
голосовых сообщений и команд (немецкий,
английский, испанский, французский,
итальянский, голландский, португальский -
устанавливаются с загрузочного компакт-
диска); настраивать календарную дату и
выбирать формат времени (12-часовой
или 24-часовой режим, настраивать
минуты по GPS); осуществлять выбор
системы измерений (л/100км, °C или mpg и°F).
Видеооборудование
Вы можете подключить видеоаппаратуру
(видеокамеру, цифровой фотоаппарат, ...) к
трем разъемам, расположенным в
перчаточном ящике.
Видеоизображение выводится на дисплей
только на остановленном автомобиле.
Выберите меню "Видео"из главного меню :
- "Показать внешний источник видеосигнала" - чтобы включить/выключить видеопоказ,
- "Параметры видеоизображения" - чтобы настроить формат изображения, его
яркость, контрастность и цвета.
Нажатие на кнопку "MODE"или "DARK"
отключает функцию "видео".
Последовательные нажатия на кнопку "SOUR-
CE" позволяют перейти от видеосигнала к
какому-либо другому источнику аудиосигнала.

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС37
По
соображениям безопасности
настройку параметров
многофункциональных дисплеев
следует осуществлять на
остановленном автомобиле.
Монохромный дисплей СТ Меню "Конфигурация" позволяет
проводить следующие действия :
• "Регулировка яркости" : позволяет изменять яркость изображения на
экране,
• "Звук" : позволяет регулировать звучание речевого информатора (для
выбора "мужского" или "женского"
тембра используйте компакт-диск), а
также настраивать голосовые
команды,
• "Интернациональные параметры" : позволяет выбирать язык
графических и голосовых сообщений и
команд (немецкий, английский,
испанский, французский,
итальянский, голландский,
португальский - устанавливаются с
компакт-диска), настраивать
календарную дату и выбирать формат
времени (12-часовой или 24-часовой
режим, настраивать минуты по GPS);
осуществлять выбор системы
измерений (л/100км, °C или mpg и °F). Цветной дисплей DT
Меню
"Конфигурация" открывает доступ к
следующим регулировкам :
• "Выбор цвета" : позволяет установить желаемый цвет поступающих на экран сообщений,
• "Регулировка яркости" : позволяет регулировать яркость изображения на
экране,
• "Звук" : позволяет регулировать звучание речевого информатора (для выбора
"мужского" или "женского" тембра
используйте компакт-диск), а также
настраивать голосовые команды,
• "Интернациональные параметры" : позволяет выбирать язык графических и
голосовых сообщений и команд (немецкий,
английский, испанский, французский,
итальянский, голландский, португальский -
устанавливаются с загрузочного компакт-
диска); настраивать календарную дату и
выбирать формат времени (12-часовой
или 24-часовой режим, настраивать
минуты по GPS); осуществлять выбор
системы измерений (л/100км, °C или mpg и°F).
Видеооборудование
Вы можете подключить видеоаппаратуру
(видеокамеру, цифровой фотоаппарат, ...) к
трем разъемам, расположенным в
перчаточном ящике.
Видеоизображение выводится на дисплей
только на остановленном автомобиле.
Выберите меню "Видео"из главного меню :
- "Показать внешний источник видеосигнала" - чтобы включить/выключить видеопоказ,
- "Параметры видеоизображения" - чтобы настроить формат изображения, его
яркость, контрастность и цвета.
Нажатие на кнопку "MODE"или "DARK"
отключает функцию "видео".
Последовательные нажатия на кнопку "SOUR-
CE" позволяют перейти от видеосигнала к
какому-либо другому источнику аудиосигнала.

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС
38

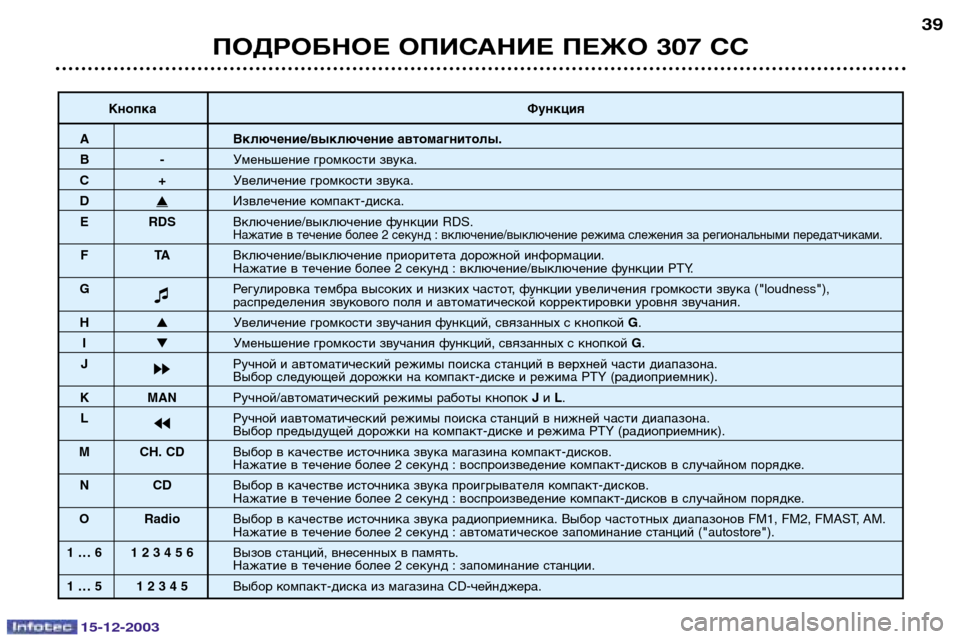

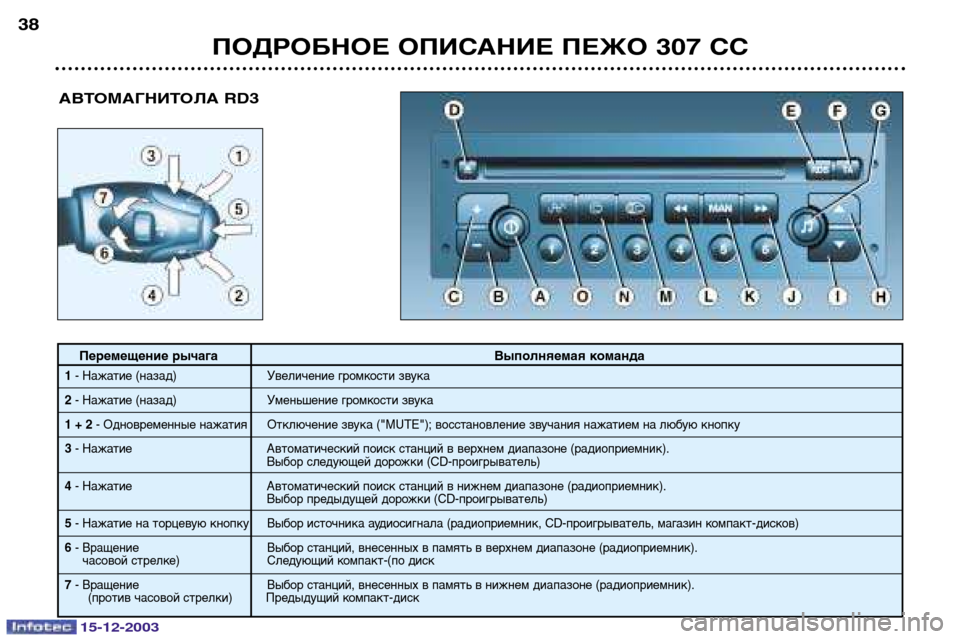

АВТОМАГНИТОЛА RD3
Перемещение рычага
Выполняемая команда
1- Нажатие (назад) Увеличение громкости звука
2 - Нажатие (назад) Уменьшение громкости звука
1 + 2 - Одновременные нажатия Отключение звука ("MUTE"); восстановление звучания нажатием на любую кнопку
3 - Нажатие Автоматический поиск станций в верхнем диапазоне (радиоприемник).
Выбор следующей дорожки (CD-проигрыватель)
4 - Нажатие Автоматический поиск станций в нижнем диапазоне (радиоприемник).
Выбор предыдущей дорожки (CD-проигрыватель)
5 - Нажатие на торцевую кнопку Выбор источника аудиосигнала (радиоприемник, CD-проигрыватель, магазин компакт-дисков)
6 - Вращение Выбор станций, внесенных в память в верхнем диапазоне (радиоприемник).
часовой стрелке) Следующий компакт-(по диск
7 - Вращение Выбор станций, внесенных в память в нижнем диапазоне (радиоприемник).
(против часовой стрелки) Предыдущий компакт-диск

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС39
Кнопка
Функция
A Включение/выключение автомагнитолы.
B-Уменьшение громкости звука.
C+Увеличение громкости звука.
DИзвлечение компакт-диска.
E RDS Включение/выключение функции RDS.
Нажатие в течение более 2 секунд : включение/выключение режима слежения за региональными передатчиками.
FTAВключение/выключение приоритета дорожной информации.Нажатие в течение более 2 секунд : включение/выключение функции PTY.
G Регулировка тембра высоких и низких частот, функции увеличения громкости звука ("loudness"),
распределения звукового поля и автоматической корректировки уровня звучания.
H
Увеличение громкости звучания функций, связанных с кнопкой G.
I Уменьшение громкости звучания функций, связанных с кнопкой G.
J kk Ручной и автоматический режимы поиска станций в верхней части диапазона.
Выбор следующей дорожки на компакт-диске и режима PTY (радиоприемник).
K MAN
Ручной/автоматический режимы работы кнопок Jи L.
L jj Ручной иавтоматический режимы поиска станций в нижней части диапазона.
Выбор предыдущей дорожки на компакт-диске и режима PTY (радиоприемник).
M CH. CD Выбор в качестве источника звука магазина компакт-дисков.
Нажатие в течение более 2 секунд : воспроизведение компакт-дисков в случайном порядке.
NC DВыбор в качестве источника звука проигрывателя компакт-дисков.
Нажатие в течение более 2 секунд : воспроизведение компакт-дисков в случайном порядке.
O Radio Выбор в качестве источника звука радиоприемника. Выбор частотных диапазонов FM1, FM2, FMAST, AM.
Нажатие в течение более 2 секунд : автоматическое запоминание станций ("autostore").
1 … 6 1 2 3 4 5 6 Вызов станций, внесенных в память.
Нажатие в течение более 2 секунд : запоминание станции.
1 … 5 1 2 3 4 5 Выбор компакт-диска из магазина CD-чейнджера.

15-12-2003
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 СС
40
ОБЩИЕ ФУНКЦИИ
Включение/выключение питания
Для включения или выключения питания автомагнитолы нажмите на кнопку А. При этом ключ должен быть повернут в
замке зажигания в положение "Вспомогательные потребители" или "Зажигание включено".
Автомагнитола может работать 30 минут при выключенном зажигании.
Система защиты от кражи
Автомагнитола закодирована таким образом, что может работать только на Вашем автомобиле. Она не будет работать при установке на
любом другом автомобиле.
Система защиты от кражи работает в полностью автоматическом режиме и не требует никаких действий с Вашей стороны.
РЕГУЛИРОВКА ГРОМКОСТИ ЗВУКА
При последовательных нажатиях на кнопку Суровень громкости увеличивается, а на кнопку B- уменьшается.
Непрерывное нажатие на кнопки Bи С позволяет регулировать громкость плавно.
НАСТРОЙКА АУДИОСИСТЕМЫ Последовательно нажимайте на кнопку G, чтобы получить возможность регулировки тембров низких частот (BASS),
высоких частот (TREB), функции увеличения громкости звука (LOUD), баланса передних-задних громкоговорителей
(FAD) , баланса правых-левых громкоговорителей (BAL)и функции автоматической регулировки уровня громкости.
Возвращение в режим нормальной работы аудиосистемы происходит автоматически через несколько секунд, если не
нажимать кнопки, или при нажатии на кнопку Gпосле настройки функции автоматической регулировки уровня
громкости.
Примечание : регулировку тембра низких и высоких частот, а также автоматическую настройку их уровня (функция
"loudness") можно производить раздельно для каждого источника аудиосигнала. Так, можно установить различные
регулировки для радиоприемника, CD-проигрывателя и магазина компакт-дисков.
