2003.5 Peugeot 307 CC Инструкция по эксплуатации (in Russian)

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
155

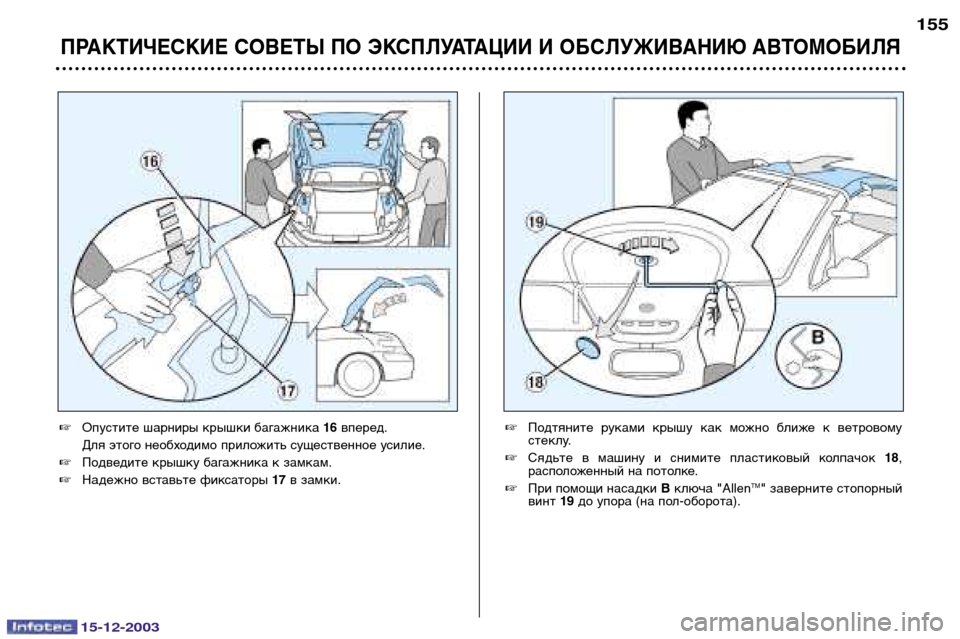

Опустите шарниры крышки багажника 16вперед.
Для этого необходимо приложить существенное усилие.
 Подведите крышку багажника к замкам.
 Надежно вставьте фиксаторы 17в замки. Подтяните руками крышу как можно ближе к ветровому
стеклу.

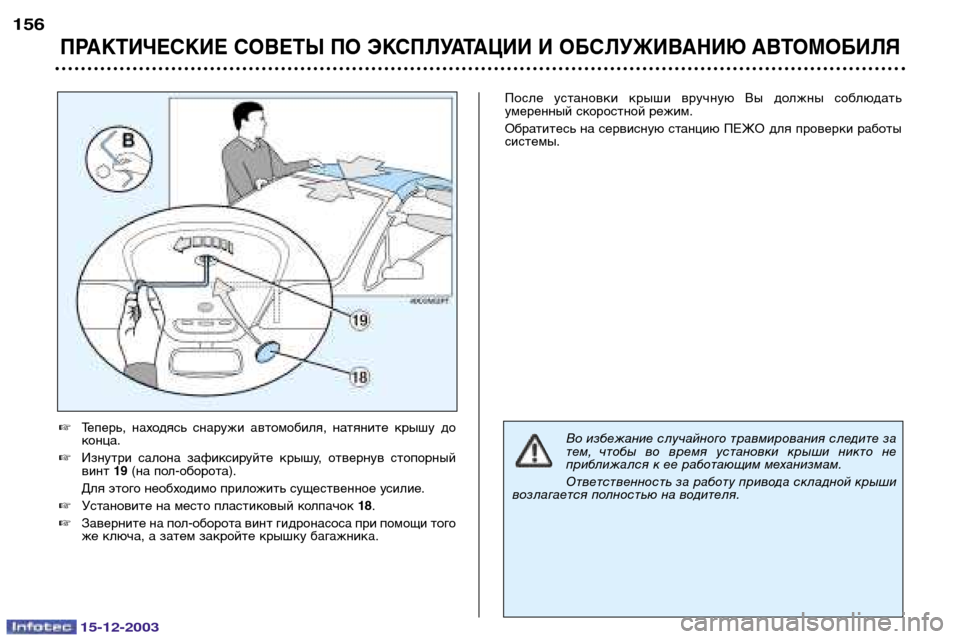

 Сядьте в машину и снимите пластиковый колпачок 18,
расположенный на потолке.
 При помощи насадки Bключа "Allen TM
" заверните стопорный
винт 19до упора (на пол-оборота).

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
156
Теперь, находясь снаружи автомобиля, натяните крышу до
конца.
 Изнутри салона зафиксируйте крышу, отвернув стопорныйвинт 19 (на пол-оборота).
Для этого необходимо приложить существенное усилие.
 Установите на место пластиковый колпачок 18.
 Заверните на пол-оборота винт гидронасоса при помощи того
же ключа, а затем закройте крышку багажника. После установки крыши вручную Вы должны соблюдать
умеренный скоростной режим.
Обратитесь на сервисную станцию ПЕЖО для проверки работы системы.Во избежание случайного травмирования следите за
тем, чтобы во время установки крыши никто не
приближался к ее работающим механизмам.
Ответственность за работу привода складной крыши
возлагается полностью на водителя.

15-12-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
157

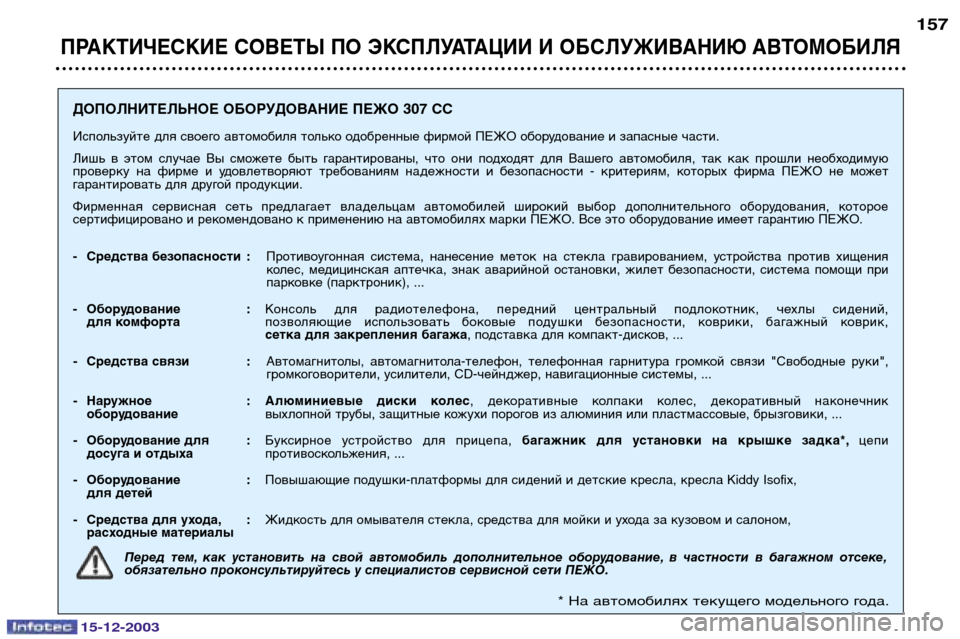

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПЕЖО 307 СС
Используйте для своего автомобиля только одобренные фирмой ПЕЖО оборудование и запасные части.
Лишь в этом случае Вы сможете быть гарантированы, что они подходят для Вашего автомобиля, так как прошли необходимую
проверку на фирме и удовлетворяют требованиям надежности и безопасности - критериям, которых фирма ПЕЖО не может
гарантировать для другой продукции.
Фирменная сервисная сеть предлагает владельцам автомобилей широкий выбор дополнительного оборудования, которое
сертифицировано и рекомендовано к применению на автомобилях марки ПЕЖО. Все это оборудование имеет гарантию ПЕЖО.
- Средства безопасности :Противоугонная система, нанесение меток на стекла гравированием, устройства против хищения
колес, медицинская аптечка, знак аварийной остановки, жилет безопасности, система помощи при
парковке (парктроник), ...
- Оборудование : Консоль для радиотелефона, передний центральный подлокотник, чехлы сидений,
для комфорта позволяющие использовать боковые подушки безопасности, коврики, багажный коврик,
сетка для закрепления багажа , подставка для компакт-дисков, ...
- Средства связи : Автомагнитолы, автомагнитола-телефон, телефонная гарнитура громкой связи "Свободные руки",
громкоговорители, усилители, CD-чейнджер, навигационные системы, ...
- Наружное : Алюминиевые диски колес , декоративные колпаки колес, декоративный наконечник
оборудование выхлопной трубы, защитные кожухи порогов из алюминия или пластмассовые, брызговики, ...
- Оборудование для : Буксирное устройство для прицепа, багажник для установки на крышке задка*, цепи
досуга и отдыха противоскольжения, ...
- Оборудование : Повышающие подушки-платформы для сидений и детские кресла, кресла Kiddy Isofix,
для детей
- Средства для ухода, : Жидкость для омывателя стекла, средства для мойки и ухода за кузовом и салоном,
расходные материалы
* На автомобилях текущего модельного года.
Перед тем,как установить на свой автомобиль дополнительное оборудование,в частности в багажном отсеке,
обязательно проконсультируйтесь у специалистов сервисной сети ПЕЖО.

15-12-2003
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
158

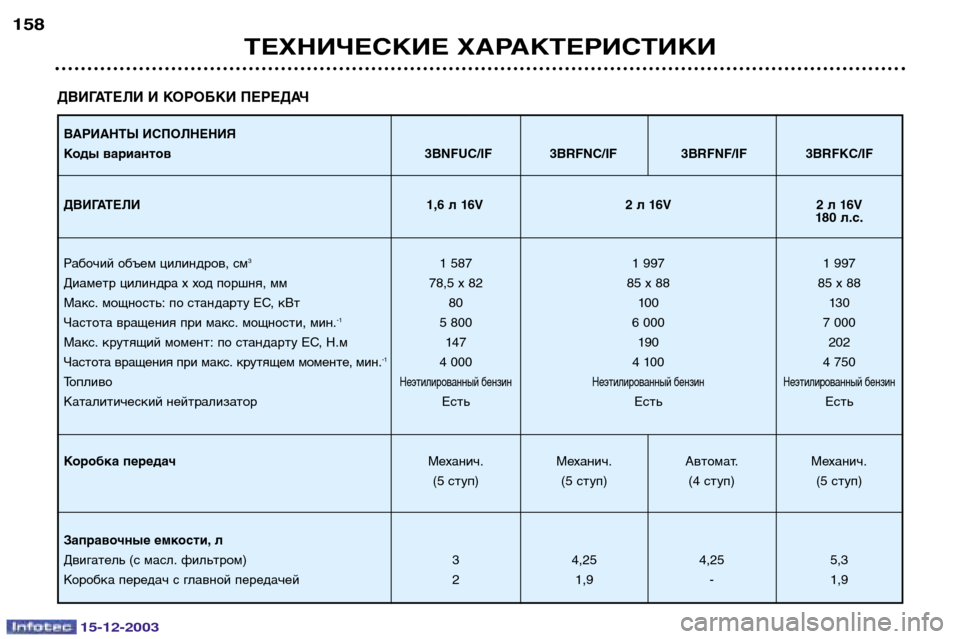

ДВИГАТЕЛИ И КОРОБКИ ПЕРЕДАЧ
ВАРИАНТЫ ИСПОЛНЕНИЯ
Коды вариантов 3BNFUC/IF 3BRFNC/IF 3BRFNF/IF 3BRFKC/IF
ДВИГАТЕЛИ 1,6 л 16V 2 л 16V 2 л 16V
180 л.с.
Рабочий объем цилиндров, см 3
1 587 1 997 1 997
Диаметр цилиндра х ход поршня, мм 78,5 x 82 85 x 88 85 x 88
Макс. мощность: по стандарту ЕС, кВт 80 100 130
Частота вращения при макс. мощности, мин. -1
5 800 6 000 7 000
Макс. крутящий момент: по стандарту ЕС, Н.м 147 190 202
Частота вращения при макс. крутящем моменте, мин. -1
4 000 4 100 4 750
Топливо
Неэтилированный бензин Неэтилированный бензин Неэтилированный бензин
Каталитический нейтрализатор Есть Есть Есть
Коробка передач Механич. Механич. Автомат. Механич.
(5 ступ) (5 ступ) (4 ступ) (5 ступ)
Заправочные емкости, л
Двигатель (с масл. фильтром) 3 4,25 4,25 5,3
Коробка передач с главной передачей 2 1,9 - 1,9

15-12-2003
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ159

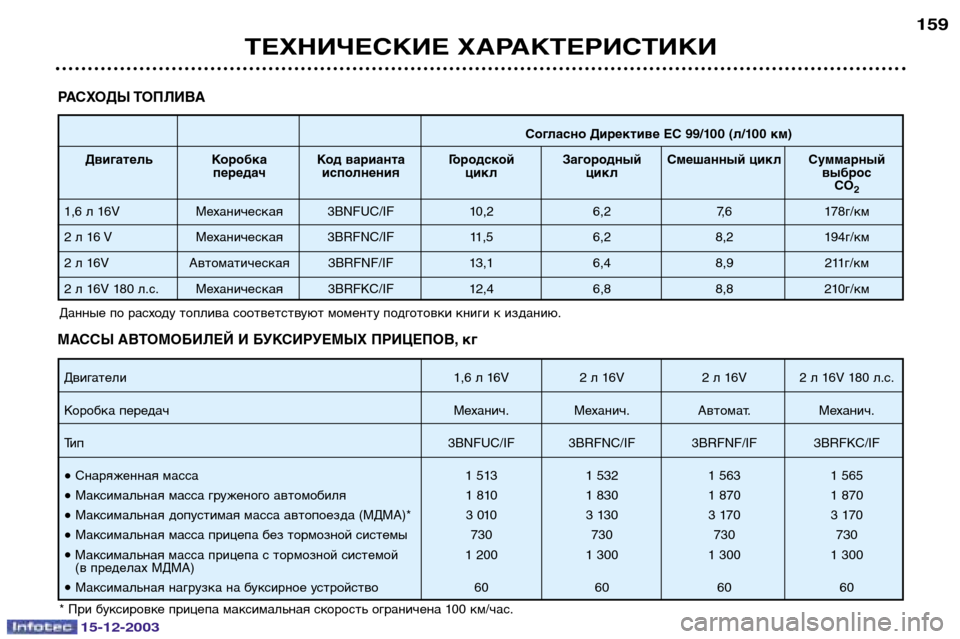

РАСХОДЫ ТОПЛИВА
Согласно Директиве ЕС 99/100 (л/100 км)
Двигатель Коробка Код варианта Г ородской Загородный Смешанный цикл Суммарный
передач исполнения цикл цикл выброс СО2
1,6 л 16V Механическая 3BNFUC/IF 10,2 6,2 7,6 178г/км
2 л 16 V Механическая 3BRFNC/IF 11,5 6,2 8,2 194г/км
2 л 16V Автоматическая 3BRFNF/IF 13,1 6,4 8,9 211г/км
2 л 16V 180 л.с. Механическая 3BRFKC/IF 12,4 6,8 8,8 210г/км
Двигатели 1,6 л 16V 2 л 16V 2 л 16V 2 л 16V 180 л.с.
Коробка передач Механич. Механич. Автомат. Механич.
Тип 3BNFUC/IF 3BRFNC/IF 3BRFNF/IF 3BRFKC/IF
• Снаряженная масса
1 513 1 532 1 563 1 565
• Максимальная масса груженого автомобиля 1 810 1 830 1 870 1 870
• Максимальная допустимая масса автопоезда (МДМА)* 3 010 3 130 3 170 3 170
• Максимальная масса прицепа без тормозной системы 730 730 730 730
• Максимальная масса прицепа с тормозной системой 1 200 1 300 1 300 1 300
(в пределах МДМА)
• Максимальная нагрузка на буксирное устройство 60 60 60 60
МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИЦЕПОВ, кг
Данные по расходу топлива соответствуют моменту подготовки книги к изданию.
* При буксировке прицепа максимальная скорость ограничена 100 км/час.

15-12-2003
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

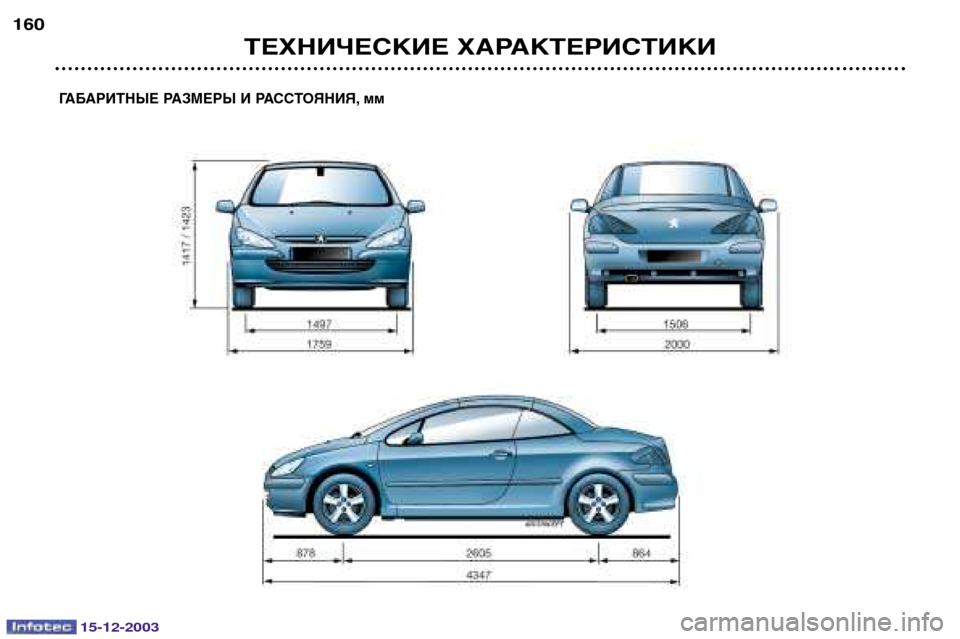

ГАБАРИТНЫЕ РАЗМЕРЫ И РАССТОЯНИЯ, мм
160

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ161

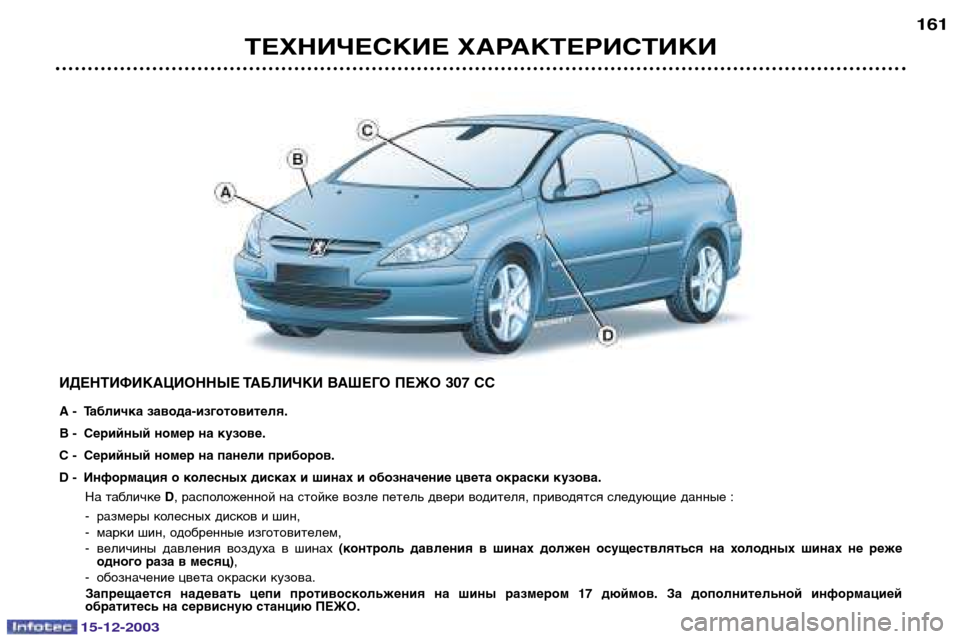

ИДЕНТИФИКАЦИОННЫЕ ТАБЛИЧКИ ВАШЕГО ПЕЖО 307 СС
A - Табличка завода-изготовителя.
B - Серийный номер на кузове.
C - Серийный номер на панели приборов.
D - Информация о колесных дисках и шинах и обозначение цвета окраски кузова.
На табличке D, расположенной на стойке возле петель двери водителя, приводятся следующие данные :
- размеры колесных дисков и шин,
- марки шин, одобренные изготовителем,
- величины давления воздуха в шинах (контроль давления в шинах должен осуществляться на холодных шинах не реже
одного раза в месяц) ,
- обозначение цвета окраски кузова.
Запрещается надевать цепи противоскольжения на шины размером 17 дюймов. За дополнительной информацией
обратитесь на сервисную станцию ПЕЖО.
15-12-2003
