2002 YAMAHA XV1600A Manual de utilização (in Portuguese)

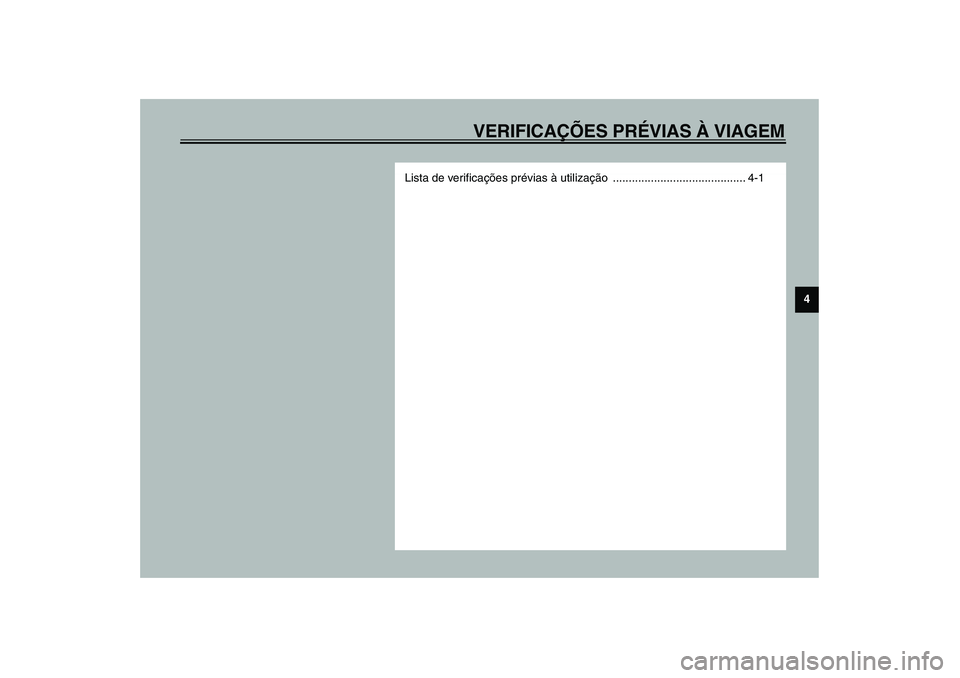

VERIFICAÇÕES PRÉVIAS À VIAGEM
4
Lista de verificações prévias à utilização .......................................... 4-1
U5JAP3.book Page 1 Wednesday, January 16, 2002 11:45 AM

4-1
4
PAU01114
4-VERIFICAÇÕES PRÉVIAS À VIAGEMO estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar do pneu pode ter consequências graves. Por conseguinte, é muito importante, para além de
uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.
PAU03439
Lista de verificações prévias à utilização
CO-01P
ELEMENTO VERIFICAÇÓES PÁGINA
CombustívelVerifique o nível do combustível no respectivo depósito.
Reabasteça se necessário.
Verifique se há fugas no tubo de combustível.3-9–3-10
Óleo do motorVerifique o nível de óleo no motor.
Se necessário, adicione o óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-8–6-11
Travão dianteiroVerifique o respectivo funcionamento.
Se o sentir esponjoso, solicite a um concessionário Yamaha que sangre o sistema
hidráulico.
Verifique a folga da alavanca.
Ajuste se necessário.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido de travão recomendado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas.6-22, 6-23–6-26
Travão traseiroVerifique o respectivo funcionamento.
Se o sentir esponjoso, solicite a um concessionário Yamaha que sangre o sistema
hidráulico.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido de travão recomendado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas.6-22–6-26
EmbraiagemVerifique o respectivo funcionamento.
Se necessário, lubrifique o cabo.
Verifique a folga da alavanca.
Ajuste se necessário.6-21, 6-30
Punho do aceleradorVerifique se apresenta um funcionamento regular.
Verifique a folga.
Se necessário, solicite a um concessionário Yamaha que faça o ajuste o que o
lubrifique.6-17
U5JAP3.book Page 1 Wednesday, January 16, 2002 11:45 AM

VERIFICAÇÕES PRÉVIAS À VIAGEM4-2
4

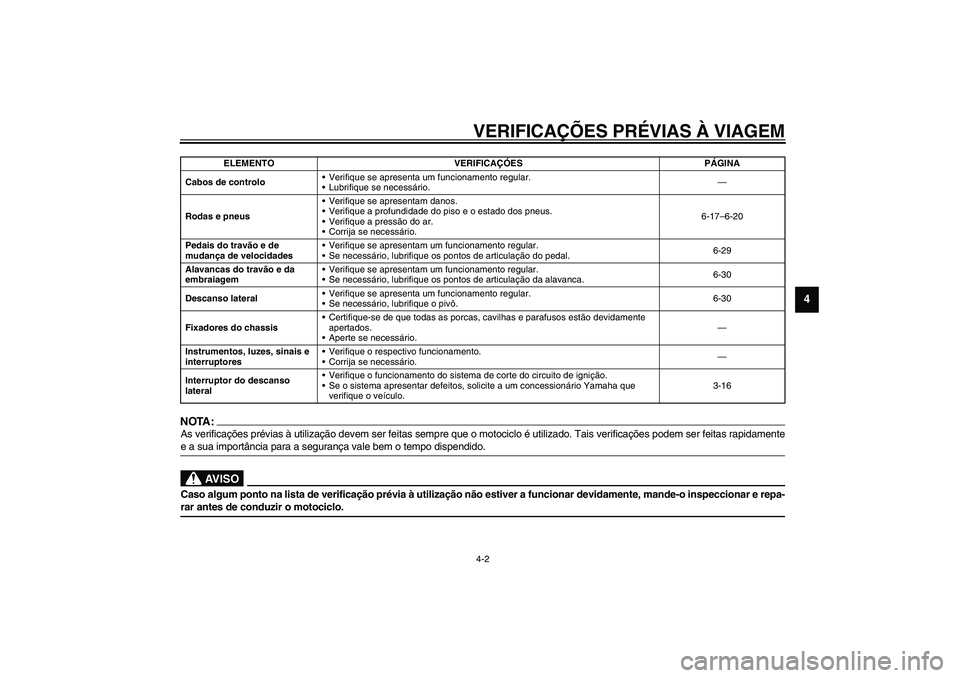

NOTA:_ As verificações prévias à utilização devem ser feitas sempre que o motociclo é utilizado. Tais verificações podem ser feitas rapidamente
e a sua importância para a segurança vale bem o tempo dispendido. _
PWA00033
AV I S O
_ Caso algum ponto na lista de verificação prévia à utilização não estiver a funcionar devidamente, mande-o inspeccionar e repa-
rar antes de conduzir o motociclo. _Cabos de controloVerifique se apresenta um funcionamento regular.
Lubrifique se necessário.—
Rodas e pneusVerifique se apresentam danos.
Verifique a profundidade do piso e o estado dos pneus.
Verifique a pressão do ar.
Corrija se necessário.6-17–6-20
Pedais do travão e de
mudança de velocidadesVerifique se apresentam um funcionamento regular.
Se necessário, lubrifique os pontos de articulação do pedal.6-29
Alavancas do travão e da
embraiagemVerifique se apresentam um funcionamento regular.
Se necessário, lubrifique os pontos de articulação da alavanca.6-30
Descanso lateralVerifique se apresenta um funcionamento regular.
Se necessário, lubrifique o pivô.6-30
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
apertados.
Aperte se necessário.—
Instrumentos, luzes, sinais e
interruptoresVerifique o respectivo funcionamento.
Corrija se necessário.—
Interruptor do descanso
lateralVerifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema apresentar defeitos, solicite a um concessionário Yamaha que
verifique o veículo.3-16 ELEMENTO VERIFICAÇÓES PÁGINA
U5JAP3.book Page 2 Wednesday, January 16, 2002 11:45 AM

U5JAP3.book Page 3 Wednesday, January 16, 2002 11:45 AM

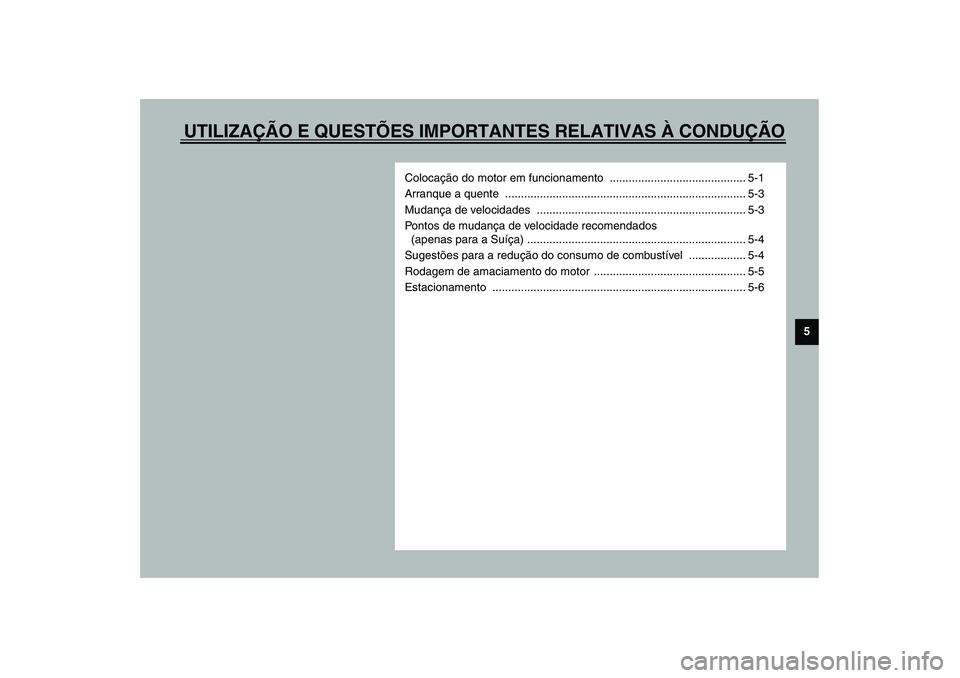

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5
Colocação do motor em funcionamento ........................................... 5-1
Arranque a quente ............................................................................ 5-3
Mudança de velocidades .................................................................. 5-3
Pontos de mudança de velocidade recomendados
(apenas para a Suíça) ..................................................................... 5-4
Sugestões para a redução do consumo de combustível .................. 5-4
Rodagem de amaciamento do motor ................................................ 5-5
Estacionamento ................................................................................ 5-6
U5JAP3.book Page 1 Wednesday, January 16, 2002 11:45 AM

5-1
5
PAU00372
5-UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU00373
AV I S O
_

Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.


Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.


Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultando
numa possível perda de controlo.
_
PAU03515*
Colocação do motor em
funcionamento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

A transmissão estar em ponto morto.


A transmissão estar engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
PW000054
AV I S O
_

Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-16.


Nunca conduza com o descanso la-
teral para baixo.
_
U5JAP3.book Page 1 Wednesday, January 16, 2002 11:45 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5

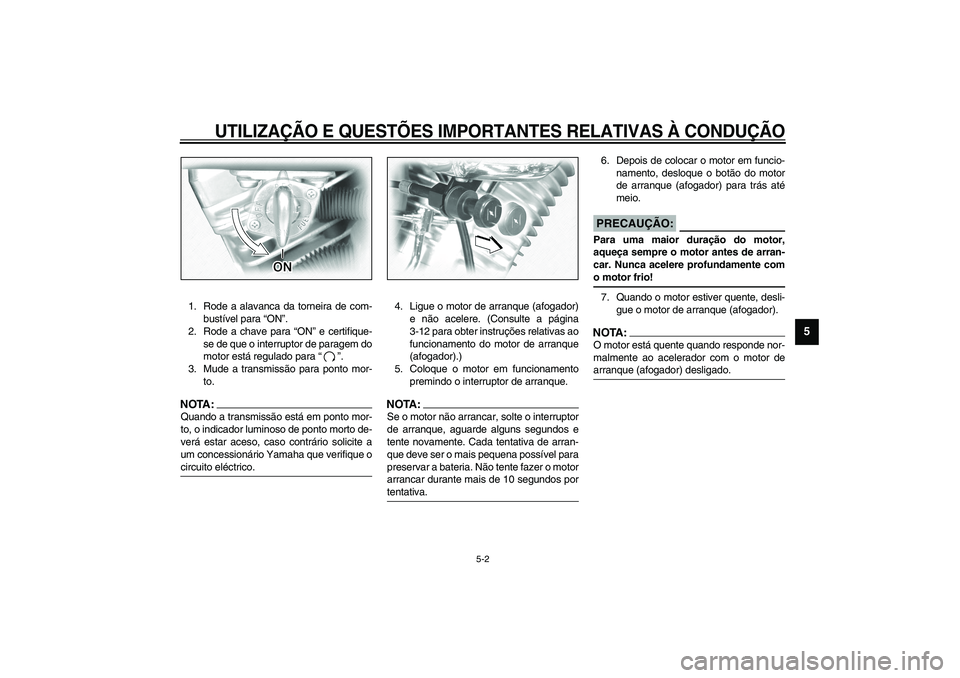

1. Rode a alavanca da torneira de com-
bustível para “ON”.
2. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para “”.
3. Mude a transmissão para ponto mor-
to.NOTA:_ Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique o
circuito eléctrico. _
4. Ligue o motor de arranque (afogador)
e não acelere. (Consulte a página
3-12 para obter instruções relativas ao
funcionamento do motor de arranque
(afogador).)
5. Coloque o motor em funcionamento
premindo o interruptor de arranque.NOTA:_ Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos por
tentativa. _
6. Depois de colocar o motor em funcio-
namento, desloque o botão do motor
de arranque (afogador) para trás até
meio.
PCA00055
PRECAUÇÃO:_ Para uma maior duração do motor,
aqueça sempre o motor antes de arran-
car. Nunca acelere profundamente com
o motor frio! _7. Quando o motor estiver quente, desli-
gue o motor de arranque (afogador).NOTA:_ O motor está quente quando responde nor-
malmente ao acelerador com o motor de
arranque (afogador) desligado. _
U5JAP3.book Page 2 Wednesday, January 16, 2002 11:45 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PAU01258

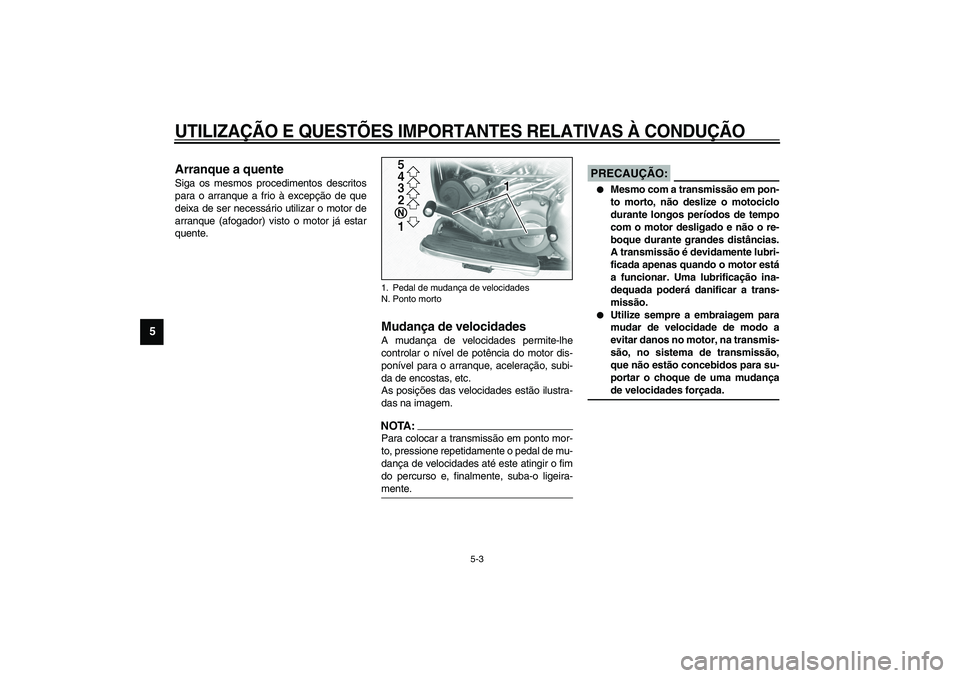

Arranque a quente Siga os mesmos procedimentos descritos
para o arranque a frio à excepção de que
deixa de ser necessário utilizar o motor de
arranque (afogador) visto o motor já estar
quente.
PAU00423
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTA:_ Para colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-
mente. _
PC000048
PRECAUÇÃO:_

Mesmo com a transmissão em pon-
to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.


Utilize sempre a embraiagem para
mudar de velocidade de modo a
evitar danos no motor, na transmis-
são, no sistema de transmissão,
que não estão concebidos para su-
portar o choque de uma mudança
de velocidades forçada.
_
1. Pedal de mudança de velocidades
N. Ponto morto
U5JAP3.book Page 3 Wednesday, January 16, 2002 11:45 AM
