2002 YAMAHA XV1600A Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
6
PC000103
PRECAUÇÃO:_ Não utilize um fusível com uma ampera-
gem superior à recomendada para evitar
provocar grandes danos no sistema
eléctrico e possivelmente um incêndio. _3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU04189
Substituição da lâmpada do farol
dianteiro Este motociclo está equipado com uma
lâmpada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Retire a unidade do farol dianteiro reti-
rando os respectivos parafusos.2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.1. Parafuso (× 2)
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
U5JAP3.book Page 36 Wednesday, January 16, 2002 11:45 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-37
6

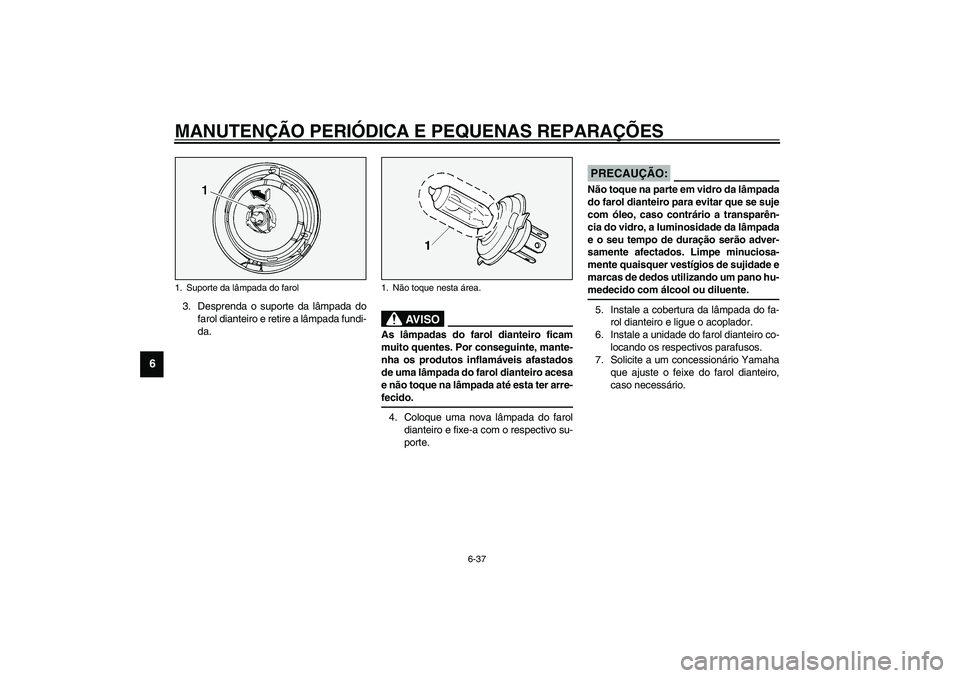

3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
PW000119
AV I S O
_ As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-
fecido. _4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.
PC000105
PRECAUÇÃO:_ Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
marcas de dedos utilizando um pano hu-
medecido com álcool ou diluente. _5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro co-
locando os respectivos parafusos.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Suporte da lâmpada do farol
1. Não toque nesta área.
U5JAP3.book Page 37 Wednesday, January 16, 2002 11:45 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-38
6
PAU00855
Substituição de uma lâmpada do
sinal de mudança de direcção ou
da lâmpada da luz do travão/
farolim traseiro 1. Retire a lente retirando os respectivos
parafusos.
2. Retire a lâmpada defeituosa empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente colocando os respecti-
vos parafusos.
PC000108
PRECAUÇÃO:_ Não aperte demasiado os parafusos
pois a lente poderá partir. _
PAU01008
Detecção e resolução de
problemas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer algus
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderão provocar um fraco arranque e per-
da de potência.
A seguinte tabela de detecção e resolução
de problemas apresenta um procedimento
fácil e rápido para verificar você mesmo es-
tes sistemas vitais. No entanto, caso o seu
motociclo precise de qualquer reparação,
leve-o a um concessionário Yamaha, cujos
técnicos habilitados possuem as ferramen-
tas, experiência e conhecimentos necessá-
rios para assistir devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
1. Parafuso (× 2)
1. Parafuso (× 3)
U5JAP3.book Page 38 Wednesday, January 16, 2002 11:45 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-39
6
PAU01297

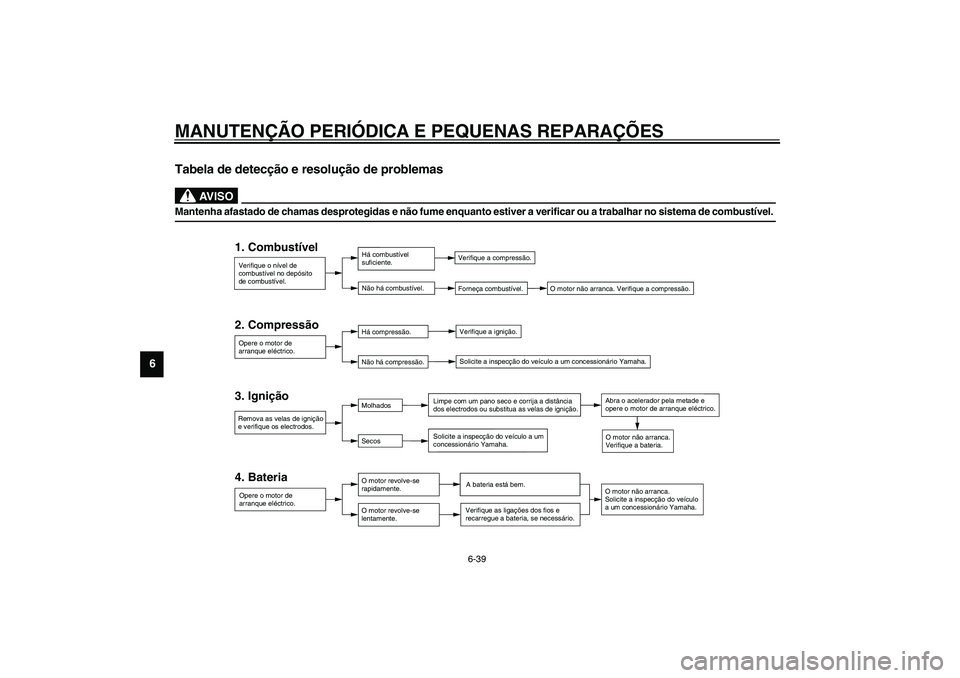

Tabela de detecção e resolução de problemas
PW000125
AV I S O
_ Mantenha afastado de chamas desprotegidas e não fume enquanto estiver a verificar ou a trabalhar no sistema de combustível. _
2. Compressão
3. Ignição
4. Bateria 1. CombustívelVerifique o nível de
combustível no depósito
de combustível.Há combustível
suficiente.
Não há combustível.
Forneça combustível.
Opere o motor de
arranque eléctrico.Há compressão.
Não há compressão.Verifique a ignição.
Solicite a inspecção do veículo a um concessionário Yamaha.
Remova as velas de ignição
e verifique os electrodos.Molhados
SecosLimpe com um pano seco e corrija a distância
dos electrodos ou substitua as velas de ignição.
Solicite a inspecção do veículo a um
concessionário Yamaha.Abra o acelerador pela metade e
opere o motor de arranque eléctrico.
O motor não arranca.
Verifique a bateria.
Opere o motor de
arranque eléctrico.O motor revolve-se
rapidamente.
O motor revolve-se
lentamente.A bateria está bem.
Verifique as ligações dos fios e
recarregue a bateria, se necessário.
O motor não arranca. Verifique a compressão.
O motor não arranca.
Solicite a inspecção do veículo
a um concessionário Yamaha.
Verifique a compressão.
U5JAP3.book Page 39 Wednesday, January 16, 2002 11:45 AM

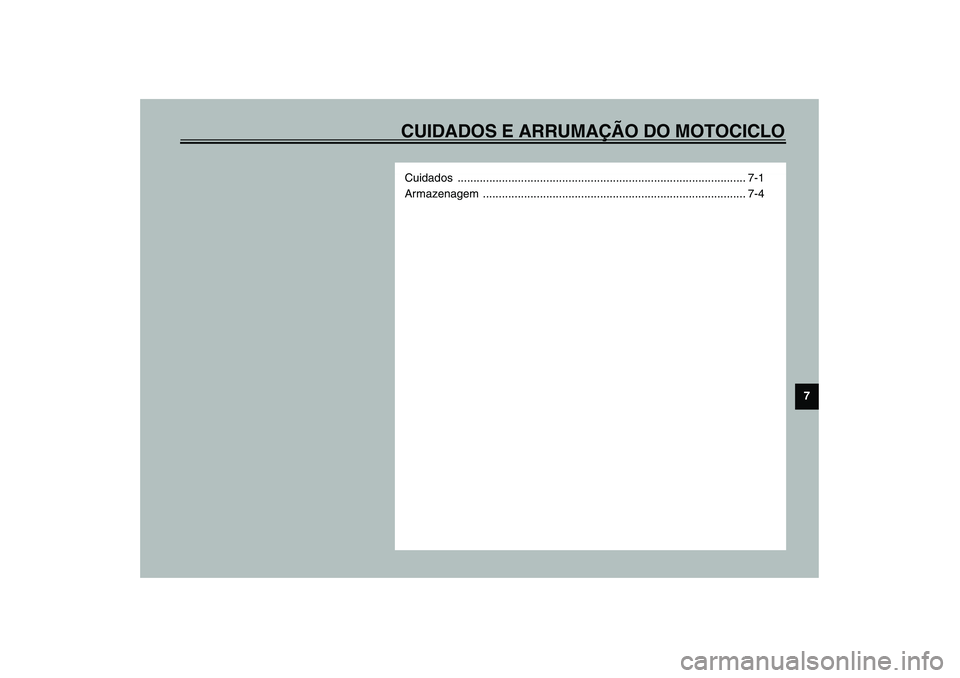

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7
Cuidados ........................................................................................... 7-1
Armazenagem ................................................................................... 7-4
U5JAP3.book Page 1 Wednesday, January 16, 2002 11:45 AM

7-1
7
PAU03708*

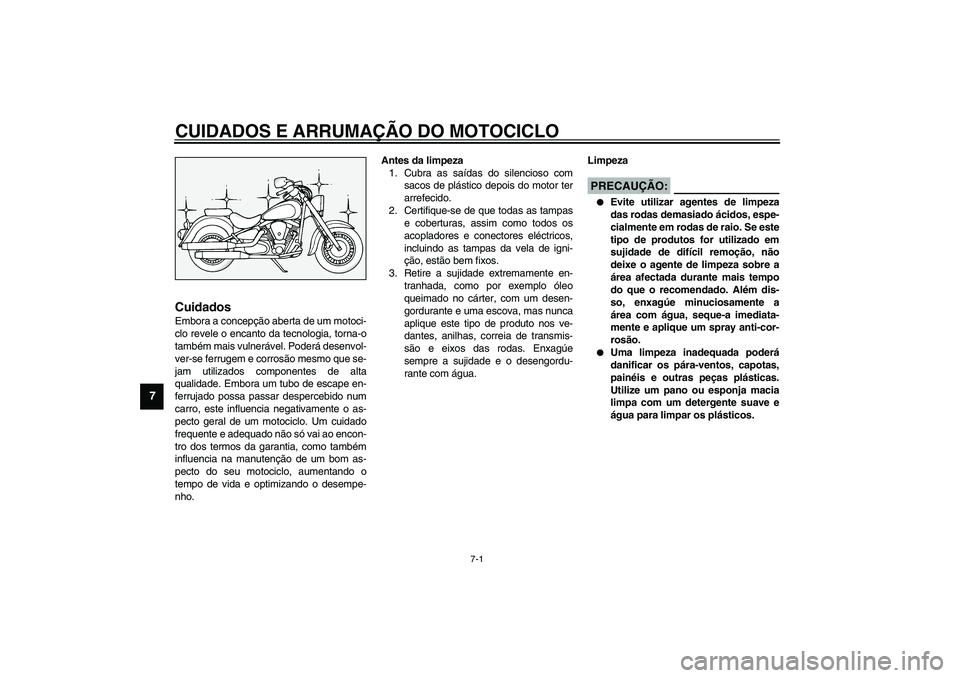

7-CUIDADOS E ARRUMAÇÃO DO MOTOCICLOCuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o
tempo de vida e optimizando o desempe-
nho.Antes da limpeza
1. Cubra as saídas do silencioso com
sacos de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente en-
tranhada, como por exemplo óleo
queimado no cárter, com um desen-
gordurante e uma escova, mas nunca
aplique este tipo de produto nos ve-
dantes, anilhas, correia de transmis-
são e eixos das rodas. Enxagúe
sempre a sujidade e o desengordu-
rante com água.Limpeza
PCA00010
PRECAUÇÃO:_

Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além dis-
so, enxagúe minuciosamente a
área com água, seque-a imediata-
mente e aplique um spray anti-cor-
rosão.


Uma limpeza inadequada poderá
danificar os pára-ventos, capotas,
painéis e outras peças plásticas.
Utilize um pano ou esponja macia
limpa com um detergente suave e
água para limpar os plásticos.
U5JAP3.book Page 1 Wednesday, January 16, 2002 11:45 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7

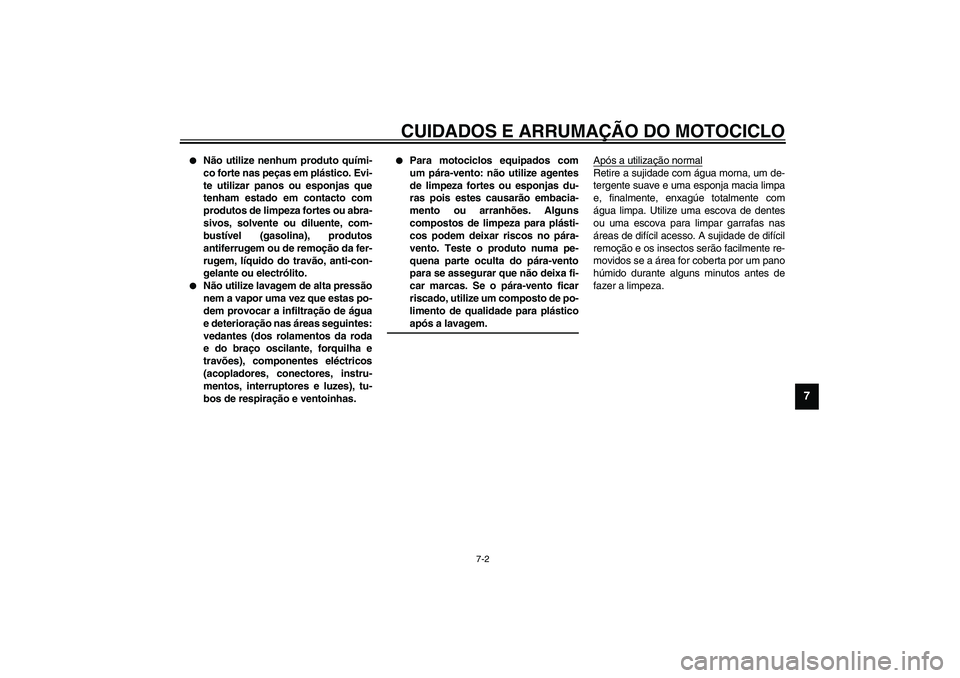

Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos
antiferrugem ou de remoção da fer-
rugem, líquido do travão, anti-con-
gelante ou electrólito.


Não utilize lavagem de alta pressão
nem a vapor uma vez que estas po-
dem provocar a infiltração de água
e deterioração nas áreas seguintes:
vedantes (dos rolamentos da roda
e do braço oscilante, forquilha e
travões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e ventoinhas.


Para motociclos equipados com
um pára-vento: não utilize agentes
de limpeza fortes ou esponjas du-
ras pois estes causarão embacia-
mento ou arranhões. Alguns
compostos de limpeza para plásti-
cos podem deixar riscos no pára-
vento. Teste o produto numa pe-
quena parte oculta do pára-vento
para se assegurar que não deixa fi-
car marcas. Se o pára-vento ficar
riscado, utilize um composto de po-
limento de qualidade para plástico
após a lavagem.
_
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de
fazer a limpeza.
U5JAP3.book Page 2 Wednesday, January 16, 2002 11:45 AM

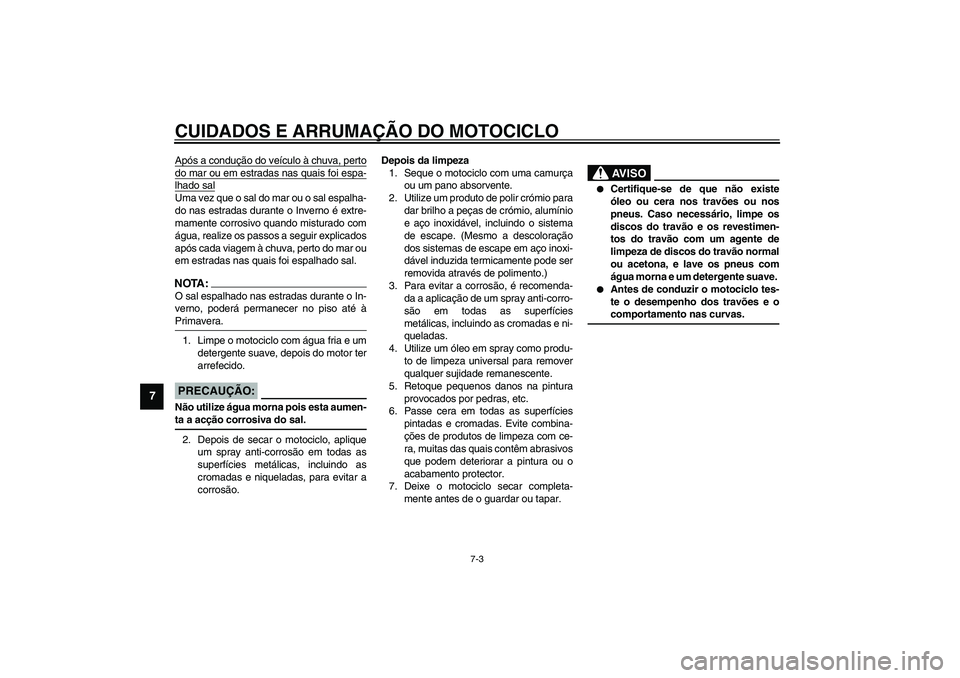

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.NOTA:_ O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera. _1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido.
PCA00012
PRECAUÇÃO:_ Não utilize água morna pois esta aumen-
ta a acção corrosiva do sal. _2. Depois de secar o motociclo, aplique
um spray anti-corrosão em todas as
superfícies metálicas, incluindo as
cromadas e niqueladas, para evitar a
corrosão.Depois da limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
3. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
4. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
5. Retoque pequenos danos na pintura
provocados por pedras, etc.
6. Passe cera em todas as superfícies
pintadas e cromadas. Evite combina-
ções de produtos de limpeza com ce-
ra, muitas das quais contêm abrasivos
que podem deteriorar a pintura ou o
acabamento protector.
7. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
PWA00001
AV I S O
_

Certifique-se de que não existe
óleo ou cera nos travões ou nos
pneus. Caso necessário, limpe os
discos do travão e os revestimen-
tos do travão com um agente de
limpeza de discos do travão normal
ou acetona, e lave os pneus com
água morna e um detergente suave.


Antes de conduzir o motociclo tes-
te o desempenho dos travões e o
comportamento nas curvas.
_
U5JAP3.book Page 3 Wednesday, January 16, 2002 11:45 AM
