2002 Hyundai Terracan Manuel du propriétaire (in French)

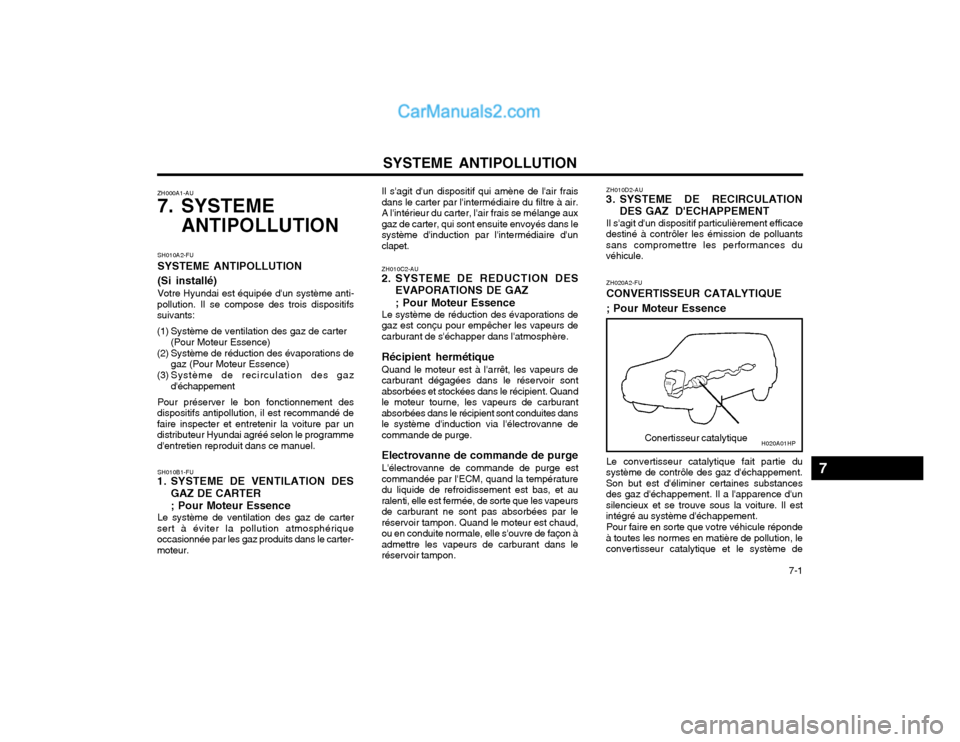

SYSTEME ANTIPOLLUTION 7-1
ZH000A1-AU
7. SYSTEME
ANTIPOLLUTION
Conertisseur catalytique
ZH020A2-FU CONVERTISSEUR CATALYTIQUE ; Pour Moteur Essence
ZH010D2-AU
3. SYSTEME DE RECIRCULATION
DES GAZ D'ECHAPPEMENT
Il s'agit d'un dispositif particulièrement efficace
destiné à contrôler les émission de polluants sans compromettre les performances duvéhicule.
Il s'agit d'un dispositif qui amène de l'air frais
dans le carter par l'intermédiaire du filtre à air.A l'intérieur du carter, l'air frais se mélange auxgaz de carter, qui sont ensuite envoyés dans lesystème d'induction par l'intermédiaire d'unclapet.
ZH010C2-AU
2. SYSTEME DE REDUCTION DES
EVAPORATIONS DE GAZ ; Pour Moteur Essence
Le système de réduction des évaporations de
gaz est conçu pour empêcher les vapeurs de carburant de s'échapper dans l'atmosphère.
Récipient hermétique Quand le moteur est à l'arrêt, les vapeurs de
carburant dégagées dans le réservoir sont absorbées et stockées dans le récipient. Quandle moteur tourne, les vapeurs de carburantabsorbées dans le récipient sont conduites dansle système d'induction via l'électrovanne decommande de purge.
Electrovanne de commande de purge L'électrovanne de commande de purge est
commandée par l'ECM, quand la température du liquide de refroidissement est bas, et auralenti, elle est fermée, de sorte que les vapeursde carburant ne sont pas absorbées par leréservoir tampon. Quand le moteur est chaud,ou en conduite normale, elle s'ouvre de façon àadmettre les vapeurs de carburant dans leréservoir tampon.
SH010B1-FU
1. SYSTEME DE VENTILATION DES
GAZ DE CARTER ; Pour Moteur Essence
Le système de ventilation des gaz de carter
sert à éviter la pollution atmosphérique occasionnée par les gaz produits dans le carter-moteur. SH010A2-FU SYSTEME ANTIPOLLUTION (Si installé) Votre Hyundai est équipée d'un système anti-
pollution. Il se compose des trois dispositifs suivants:
(1) Système de ventilation des gaz de carter (Pour Moteur Essence)
(2) Système de réduction des évaporations de gaz (Pour Moteur Essence)
(3) Système de recirculation des gaz d'échappement
Pour préserver le bon fonctionnement des
dispositifs antipollution, il est recommandé de faire inspecter et entretenir la voiture par undistributeur Hyundai agréé selon le programmed'entretien reproduit dans ce manuel.
Le convertisseur catalytique fait partie du
système de contrôle des gaz d'échappement.Son but est d'éliminer certaines substancesdes gaz d'échappement. Il a l'apparence d'unsilencieux et se trouve sous la voiture. Il estintégré au système d'échappement.
Pour faire en sorte que votre véhicule réponde
à toutes les normes en matière de pollution, leconvertisseur catalytique et le système de
H020A01HP
7

SYSTEME ANTIPOLLUTION

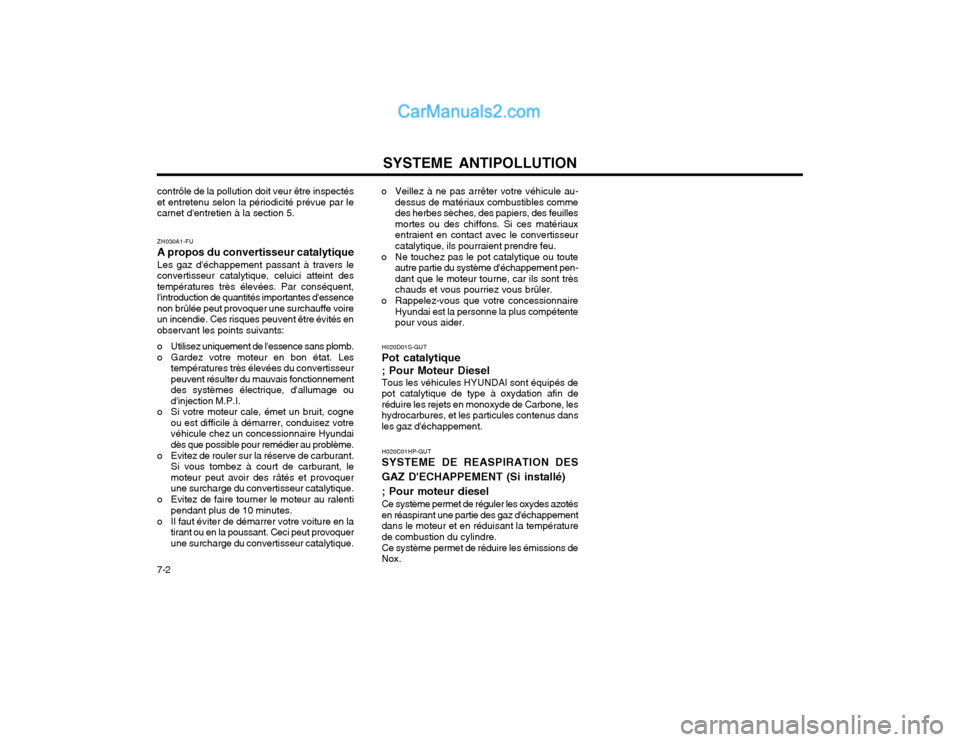

7-2 o Veillez à ne pas arrêter votre véhicule au-
dessus de matériaux combustibles comme des herbes sèches, des papiers, des feuillesmortes ou des chiffons. Si ces matériauxentraient en contact avec le convertisseurcatalytique, ils pourraient prendre feu.
o Ne touchez pas le pot catalytique ou toute autre partie du système d'échappement pen-dant que le moteur tourne, car ils sont trèschauds et vous pourriez vous brûler.
o Rappelez-vous que votre concessionnaire Hyundai est la personne la plus compétentepour vous aider.
ZH030A1-FU A propos du convertisseur catalytiqueLes gaz d'échappement passant à travers le
convertisseur catalytique, celuici atteint des températures très élevées. Par conséquent,l'introduction de quantités importantes d'essencenon brûlée peut provoquer une surchauffe voireun incendie. Ces risques peuvent être évités enobservant les points suivants:
o Utilisez uniquement de l'essence sans plomb.
o Gardez votre moteur en bon état. Les températures très élevées du convertisseur peuvent résulter du mauvais fonctionnementdes systèmes électrique, d'allumage oud'injection M.P.I.
o Si votre moteur cale, émet un bruit, cogne ou est difficile à démarrer, conduisez votrevéhicule chez un concessionnaire Hyundaidès que possible pour remédier au problème.
o Evitez de rouler sur la réserve de carburant. Si vous tombez à court de carburant, lemoteur peut avoir des râtés et provoquerune surcharge du convertisseur catalytique.
o Evitez de faire tourner le moteur au ralenti pendant plus de 10 minutes.
o Il faut éviter de démarrer votre voiture en la tirant ou en la poussant. Ceci peut provoquerune surcharge du convertisseur catalytique.
contrôle de la pollution doit veur être inspectéset entretenu selon la périodicité prévue par lecarnet d'entretien à la section 5.
H020C01HP-GUT SYSTEME DE REASPIRATION DES GAZ D'ECHAPPEMENT (Si installé) ; Pour moteur diesel Ce système permet de réguler les oxydes azotés en réaspirant une partie des gaz d'échappementdans le moteur et en réduisant la températurede combustion du cylindre. Ce système permet de réduire les émissions de Nox.
H020D01S-GUT Pot catalytique ; Pour Moteur Diesel Tous les véhicules HYUNDAI sont équipés de pot catalytique de type à oxydation afin deréduire les rejets en monoxyde de Carbone, leshydrocarbures, et les particules contenus dansles gaz d'échappement.

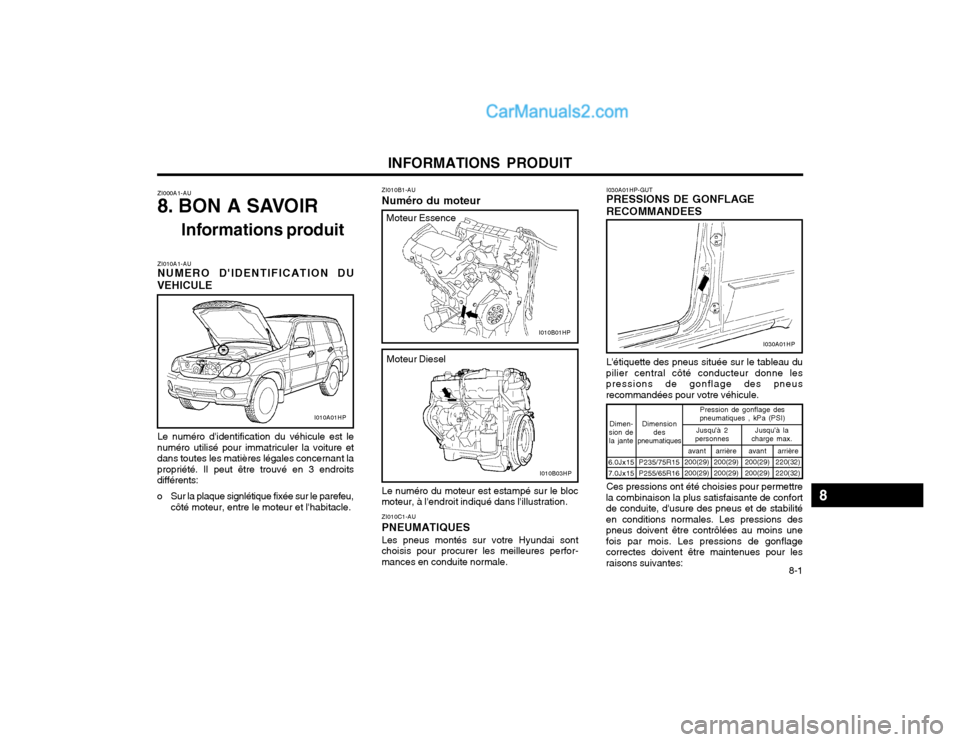

INFORMATIONS PRODUIT 8-1
ZI000A1-AU
8. BON A SAVOIRInformations produit
ZI010A1-AU NUMERO D'IDENTIFICATION DU
VEHICULE
Le numéro d'identification du véhicule est le
numéro utilisé pour immatriculer la voiture et dans toutes les matières légales concernant lapropriété. Il peut être trouvé en 3 endroitsdifférents:
o Sur la plaque signlétique fixée sur le parefeu, côté moteur, entre le moteur et l'habitacle. ZI010B1-AU Numéro du moteur Le numéro du moteur est estampé sur le bloc
moteur, à l'endroit indiqué dans l'illustration. I030A01HP-GUT PRESSIONS DE GONFLAGE RECOMMANDEES L'étiquette des pneus située sur le tableau du
pilier central côté conducteur donne les pressions de gonflage des pneusrecommandées pour votre véhicule.
I010A01HP
I030A01HPI010B01HP
Moteur Essence
I010B03HP
Moteur Diesel
ZI010C1-AU PNEUMATIQUESLes pneus montés sur votre Hyundai sont
choisis pour procurer les meilleures perfor- mances en conduite normale.
8
6.0Jx15 7.0Jx15 Dimension
des
pneumatiques
Dimen-
sion de la jante Pression de gonflage des
pneumatiques , kPa (PSI)
P235/75R15 P255/65R16 arrière
200(29) 200(29) avant
200(29) 200(29)
Jusqu'à 2
personnes Jusqu'à la
charge max.
arrière
220(32)220(32)
avant
200(29)200(29)
Ces pressions ont été choisies pour permettre
la combinaison la plus satisfaisante de confort de conduite, d'usure des pneus et de stabilitéen conditions normales. Les pressions despneus doivent être contrôlées au moins unefois par mois. Les pressions de gonflagecorrectes doivent être maintenues pour lesraisons suivantes:

INFORMATIONS PRODUIT

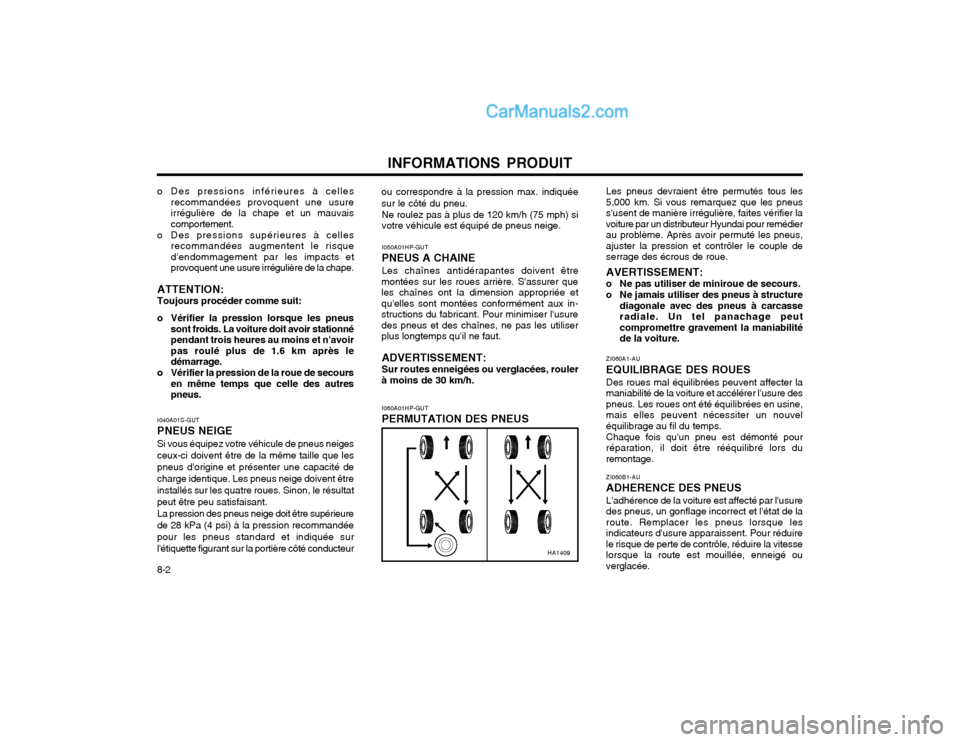

8-2 ZI060A1-AU EQUILIBRAGE DES ROUES Des roues mal équilibrées peuvent affecter la maniabilité de la voiture et accélérer l'usure despneus. Les roues ont été équilibrées en usine,mais elles peuvent nécessiter un nouveléquilibrage au fil du temps. Chaque fois qu'un pneu est démonté pour réparation, il doit être rééquilibré lors duremontage.
I060A01HP-GUT PERMUTATION DES PNEUS
I040A01S-GUTPNEUS NEIGE
Si vous équipez votre véhicule de pneus neiges ceux-ci doivent être de la même taille que lespneus d'origine et présenter une capacité decharge identique. Les pneus neige doivent êtreinstallés sur les quatre roues. Sinon, le résultatpeut être peu satisfaisant.La pression des pneus neige doit être supérieurede 28 kPa (4 psi) à la pression recommandéepour les pneus standard et indiquée surl'étiquette figurant sur la portière côté conducteur Les pneus devraient être permutés tous les 5,000 km. Si vous remarquez que les pneuss'usent de manière irrégulière, faites vérifier lavoiture par un distributeur Hyundai pour remédierau problème. Après avoir permuté les pneus,ajuster la pression et contrôler le couple deserrage des écrous de roue. AVERTISSEMENT:
o Ne pas utiliser de miniroue de secours.
o Ne jamais utiliser des pneus à structure diagonale avec des pneus à carcasse radiale. Un tel panachage peutcompromettre gravement la maniabilitéde la voiture.
I050A01HP-GUT PNEUS A CHAINELes chaînes antidérapantes doivent être
montées sur les roues arrière. S'assurer que les chaînes ont la dimension appropriée etqu'elles sont montées conformément aux in-structions du fabricant. Pour minimiser l'usuredes pneus et des chaînes, ne pas les utiliserplus longtemps qu'il ne faut.
ADVERTISSEMENT: Sur routes enneigées ou verglacées, rouler
à moins de 30 km/h.
ZI060B1-AU ADHERENCE DES PNEUSL'adhérence de la voiture est affecté par l'usure des pneus, un gonflage incorrect et l'état de laroute. Remplacer les pneus lorsque lesindicateurs d'usure apparaissent. Pour réduirele risque de perte de contrôle, réduire la vitesselorsque la route est mouillée, enneigé ouverglacée.
o Des pressions inférieures à celles
recommandées provoquent une usureirrégulière de la chape et un mauvaiscomportement.
o Des pressions supérieures à celles recommandées augmentent le risqued'endommagement par les impacts etprovoquent une usure irrégulière de la chape.
ATTENTION: Toujours procéder comme suit:
o Vérifier la pression lorsque les pneus sont froids. La voiture doit avoir stationné pendant trois heures au moins et n'avoirpas roulé plus de 1.6 km après ledémarrage.
o Vérifier la pression de la roue de secours en même temps que celle des autrespneus. ou correspondre à la pression max. indiquée sur le côté du pneu.
Ne roulez pas à plus de 120 km/h (75 mph) si votre véhicule est équipé de pneus neige.
HA1409

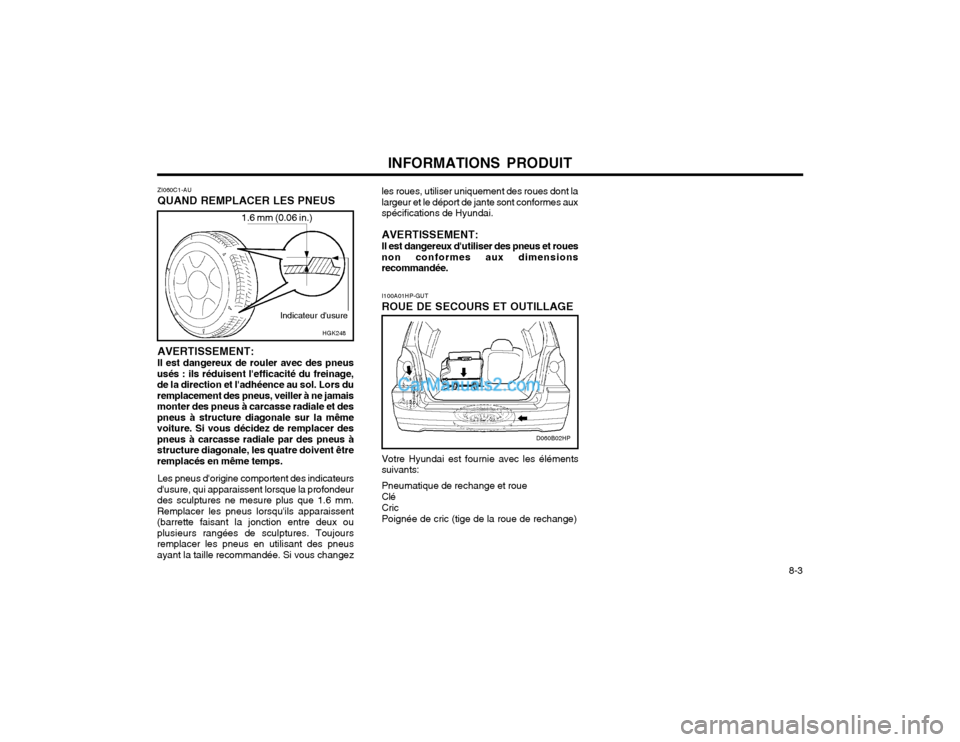

INFORMATIONS PRODUIT 8-3
1.6 mm (0.06 in.)HGK248
ZI060C1-AU QUAND REMPLACER LES PNEUS
Indicateur d'usure
AVERTISSEMENT: Il est dangereux de rouler avec des pneus
usés : ils réduisent l'efficacité du freinage, de la direction et l'adhéence au sol. Lors duremplacement des pneus, veiller à ne jamaismonter des pneus à carcasse radiale et despneus à structure diagonale sur la mêmevoiture. Si vous décidez de remplacer despneus à carcasse radiale par des pneus àstructure diagonale, les quatre doivent êtreremplacés en même temps.
Les pneus d'origine comportent des indicateurs
d'usure, qui apparaissent lorsque la profondeurdes sculptures ne mesure plus que 1.6 mm.Remplacer les pneus lorsqu'ils apparaissent(barrette faisant la jonction entre deux ouplusieurs rangées de sculptures. Toujoursremplacer les pneus en utilisant des pneusayant la taille recommandée. Si vous changez I100A01HP-GUT ROUE DE SECOURS ET OUTILLAGE Votre Hyundai est fournie avec les éléments
suivants:
Pneumatique de rechange et roue Clé CricPoignée de cric (tige de la roue de rechange)
les roues, utiliser uniquement des roues dont la largeur et le déport de jante sont conformes auxspécifications de Hyundai.
AVERTISSEMENT: Il est dangereux d'utiliser des pneus et roues
non conformes aux dimensions recommandée.
D060B02HP

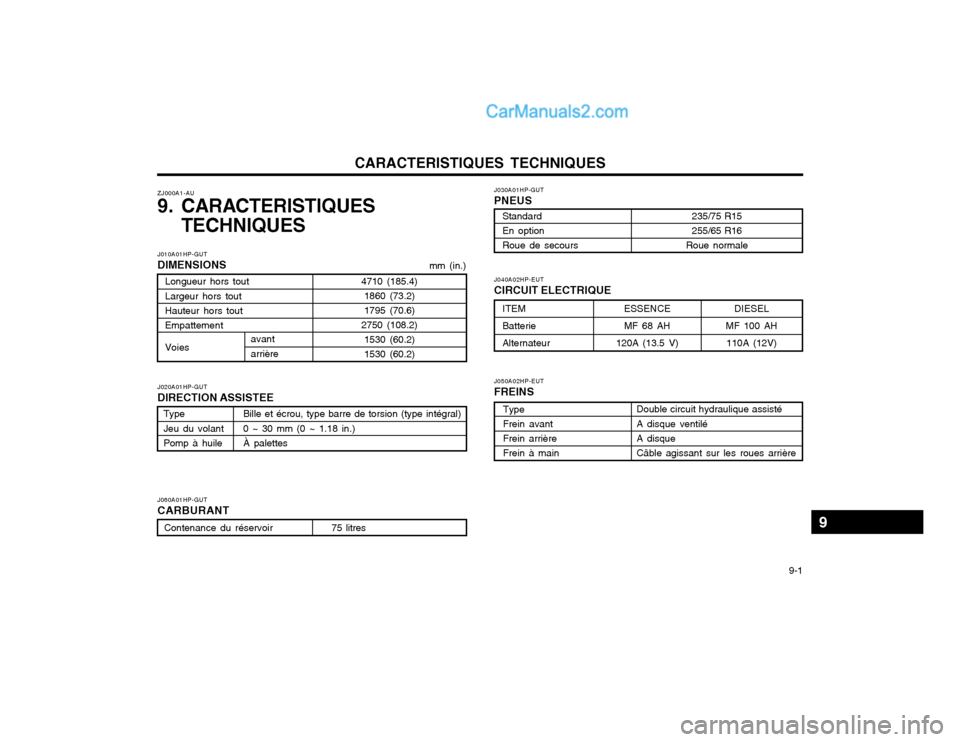

CARACTERISTIQUES TECHNIQUES 9-1
Longueur hors tout Largeur hors toutHauteur hors tout Empattement Voies
Standard En option Roue de secours
ZJ000A1-AU
9. CARACTERISTIQUES
TECHNIQUES
mm (in.)
Bille et écrou, type barre de torsion (type intégral) 0 ~ 30 mm (0 ~ 1.18 in.) À palettes
J010A01HP-GUT DIMENSIONS J020A01HP-GUT DIRECTION ASSISTEE
Contenance du réservoir 75 litres
J060A01HP-GUTCARBURANT J030A01HP-GUTPNEUS J050A02HP-EUT FREINS
235/75 R15 255/65 R16
Roue normale
Type Frein avantFrein arrière Frein à main
J040A02HP-EUT CIRCUIT ELECTRIQUE
4710 (185.4)
1860 (73.2) 1795 (70.6)
2750 (108.2) 1530 (60.2)1530 (60.2)
Double circuit hydraulique assisté A disque ventiléA disque Câble agissant sur les roues arrière
ITEM Batterie AlternateurESSENCEMF 68 AH
120A (13.5 V) DIESEL
MF 100 AH
110A (12V)
Type Jeu du volant Pomp à huile avant arrière
9

CARACTERISTIQUES TECHNIQUES

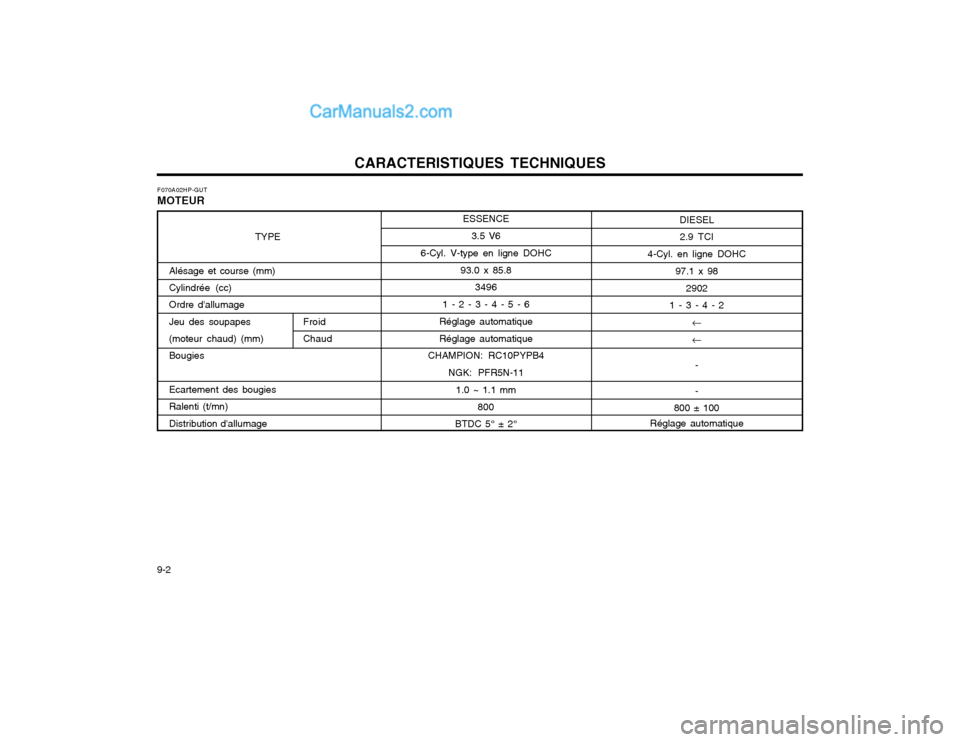

9-2 DIESEL
2.9 TCI
4-Cyl. en ligne DOHC 97.1 x 98
2902
1 - 3 - 4 - 2

- -
800 ± 100
Réglage automatique
F070A02HP-GUT MOTEUR
TYPE
Alésage et course (mm) Cylindrée (cc) Ordre d'allumage Jeu des soupapes Froid
(moteur chaud) (mm) Chaud
Bougies Ecartement des bougies Ralenti (t/mn) Distribution d'allumage
ESSENCE
3.5 V6
6-Cyl. V-type en ligne DOHC
93.0 x 85.83496
1 - 2 - 3 - 4 - 5 - 6
Réglage automatique Réglage automatique
CHAMPION: RC10PYPB4
NGK: PFR5N-111.0 ~ 1.1 mm
800
BTDC 5° ± 2°

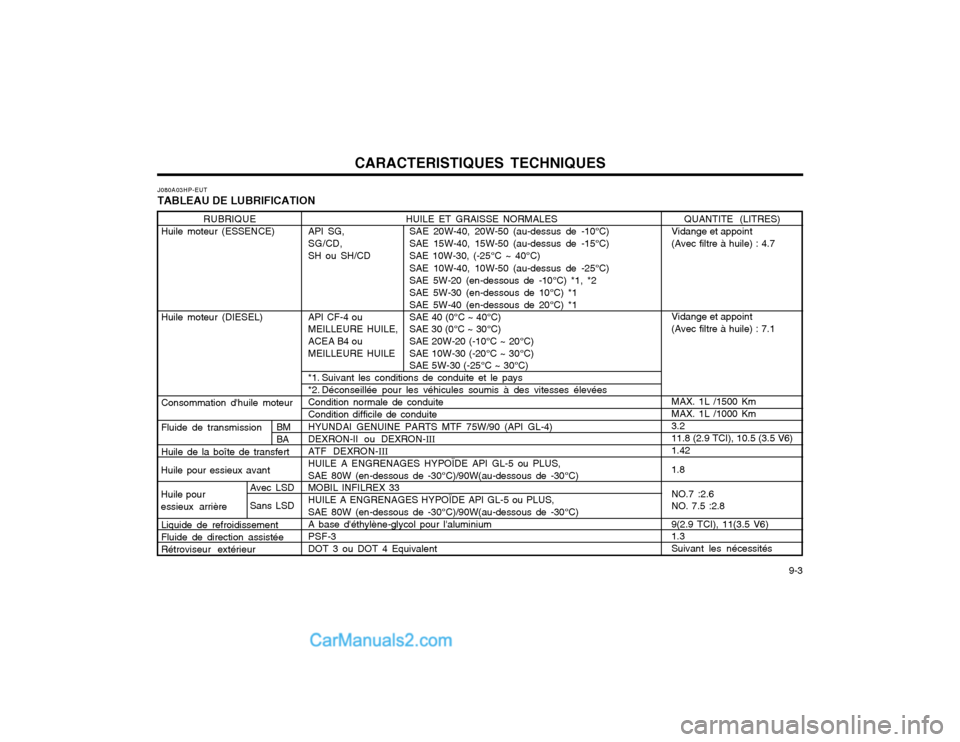

CARACTERISTIQUES TECHNIQUES 9-3
J080A03HP-EUT TABLEAU DE LUBRIFICATION
HUILE ET GRAISSE NORMALES
API SG, SAE 20W-40, 20W-50 (au-dessus de -10°C)SG/CD, SAE 15W-40, 15W-50 (au-dessus de -15°C)
SH ou SH/CD SAE 10W-30, (-25°C ~ 40°C)
SAE 10W-40, 10W-50 (au-dessus de -25°C)SAE 5W-20 (en-dessous de -10°C) *1, *2SAE 5W-30 (en-dessous de 10°C) *1SAE 5W-40 (en-dessous de 20°C) *1
API CF-4 ou SAE 40 (0°C ~ 40°C)
MEILLEURE HUILE, SAE 30 (0°C ~ 30°C)
ACEA B4 ou SAE 20W-20 (-10°C ~ 20°C)
MEILLEURE HUILE SAE 10W-30 (-20°C ~ 30°C) SAE 5W-30 (-25°C ~ 30°C)
*1. Suivant les conditions de conduite et le pays
*2. Déconseillée pour les véhicules soumis à des vitesses élevéesCondition normale de conduiteCondition difficile de conduite HYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) DEXRON-II ou DEXRON- III
ATF DEXRON- III
HUILE A ENGRENAGES HYPOÏDE API GL-5 ou PLUS,
SAE 80W (en-dessous de -30°C)/90W(au-dessous de -30°C) MOBIL INFILREX 33HUILE A ENGRENAGES HYPOÏDE API GL-5 ou PLUS, SAE 80W (en-dessous de -30°C)/90W(au-dessous de -30°C) A base d'éthylène-glycol pour l'aluminiumPSF-3DOT 3 ou DOT 4 Equivalent
QUANTITE (LITRES)
Vidange et appoint (Avec filtre à huile) : 4.7 Vidange et appoint (Avec filtre à huile) : 7.1 MAX. 1L /1500 Km MAX. 1L /1000 Km
3.2 11.8 (2.9 TCI), 10.5 (3.5 V6) 1.42 1.8 NO.7 :2.6 NO. 7.5 :2.8 9(2.9 TCI), 11(3.5 V6) 1.3 Suivant les nécessités
RUBRIQUE
Huile moteur (ESSENCE) Huile moteur (DIESEL)Consommation d'huile moteur Fluide de transmission Huile de la boîte de transfert
Huile pour essieux avant Huile pour essieux arrière
Liquide de refroidissement Fluide de direction assistéeRétroviseur extérieur
BM BA
Avec LSD Sans LSD
