2002 Hyundai Terracan Manuel du propriétaire (in French)

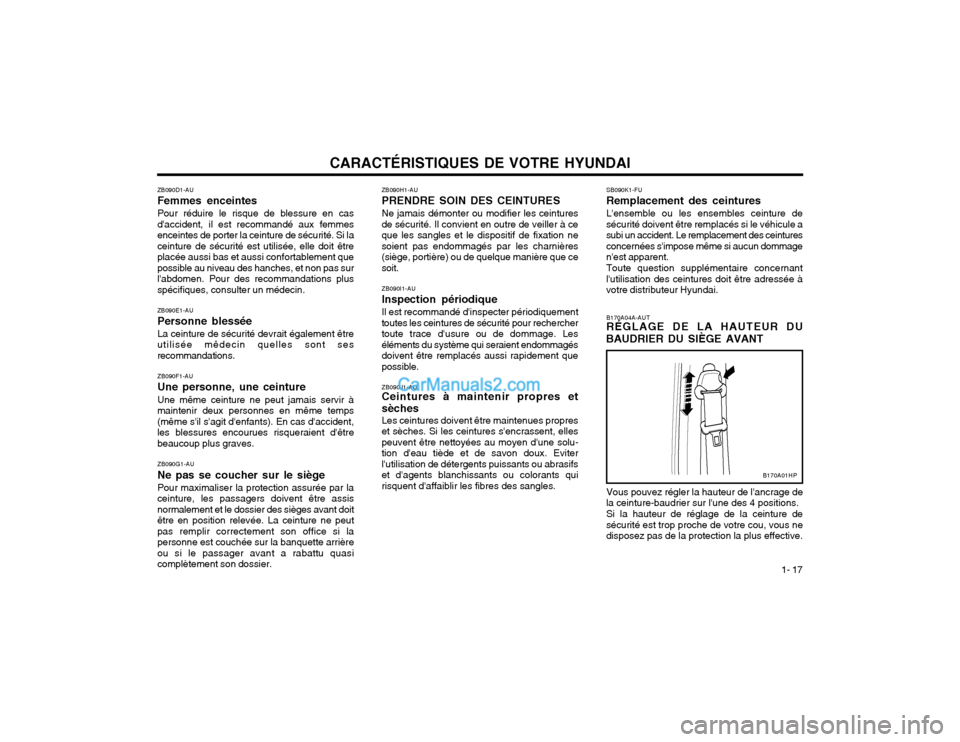

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 17
ZB090H1-AU PRENDRE SOIN DES CEINTURESNe jamais démonter ou modifier les ceintures de sécurité. Il convient en outre de veiller à ceque les sangles et le dispositif de fixation nesoient pas endommagés par les charnières(siège, portière) ou de quelque manière que cesoit. ZB090I1-AU Inspection périodiqueIl est recommandé d'inspecter périodiquement toutes les ceintures de sécurité pour recherchertoute trace d'usure ou de dommage. Leséléments du système qui seraient endommagésdoivent être remplacés aussi rapidement quepossible. ZB090J1-AU Ceintures à maintenir propres et sèches Les ceintures doivent être maintenues propres et sèches. Si les ceintures s'encrassent, ellespeuvent être nettoyées au moyen d'une solu-tion d'eau tiède et de savon doux. Eviterl'utilisation de détergents puissants ou abrasifset d'agents blanchissants ou colorants quirisquent d'affaiblir les fibres des sangles.
ZB090D1-AU Femmes enceintesPour réduire le risque de blessure en cas d'accident, il est recommandé aux femmesenceintes de porter la ceinture de sécurité. Si laceinture de sécurité est utilisée, elle doit êtreplacée aussi bas et aussi confortablement quepossible au niveau des hanches, et non pas surl'abdomen. Pour des recommandations plusspécifiques, consulter un médecin. ZB090E1-AU Personne blesséeLa ceinture de sécurité devrait également être utilisée mêdecin quelles sont sesrecommandations. ZB090F1-AU Une personne, une ceinture Une même ceinture ne peut jamais servir à maintenir deux personnes en même temps(même s'il s'agit d'enfants). En cas d'accident,les blessures encourues risqueraient d'êtrebeaucoup plus graves. ZB090G1-AU Ne pas se coucher sur le siègePour maximaliser la protection assurée par la ceinture, les passagers doivent être assisnormalement et le dossier des sièges avant doitêtre en position relevée. La ceinture ne peutpas remplir correctement son office si lapersonne est couchée sur la banquette arrièreou si le passager avant a rabattu quasicomplètement son dossier.
B170A04A-AUT RÉGLAGE DE LA HAUTEUR DU
BAUDRIER DU SIÈGE AVANT SB090K1-FU Remplacement des ceinturesL'ensemble ou les ensembles ceinture de sécurité doivent être remplacés si le véhicule asubi un accident. Le remplacement des ceinturesconcernées s'impose même si aucun dommagen'est apparent. Toute question supplémentaire concernant l'utilisation des ceintures doit être adressée àvotre distributeur Hyundai.
Vous pouvez régler la hauteur de l'ancrage de
la ceinture-baudrier sur l'une des 4 positions.
Si la hauteur de réglage de la ceinture de
sécurité est trop proche de votre cou, vous nedisposez pas de la protection la plus effective.
B170A01HP

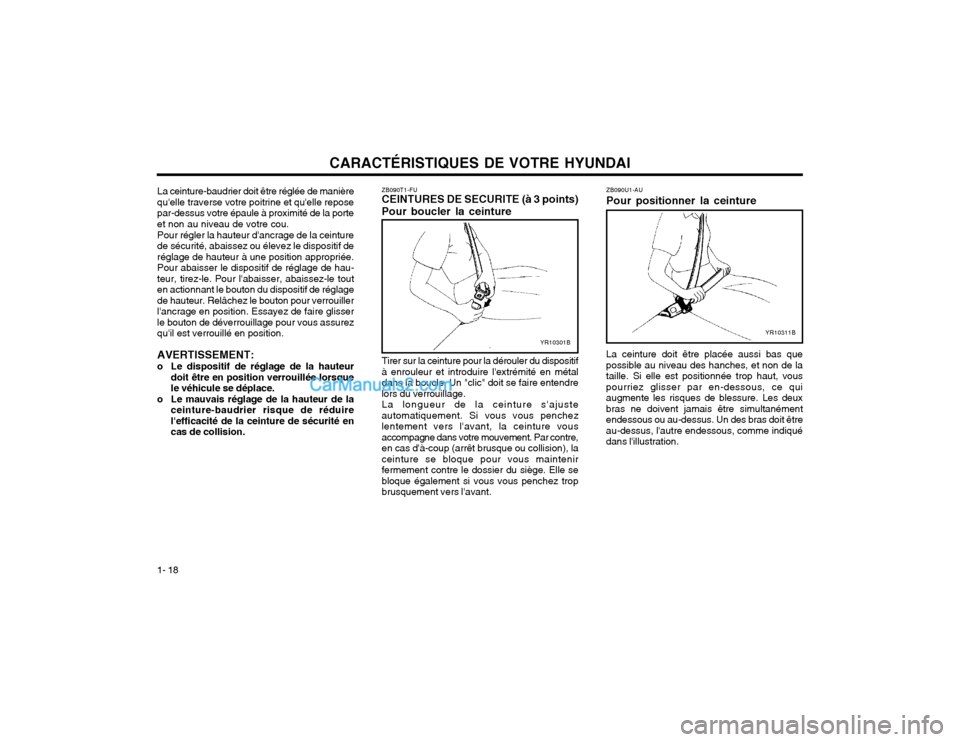

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 18 ZB090U1-AU Pour positionner la ceinture
YR10311B
La ceinture doit être placée aussi bas que possible au niveau des hanches, et non de lataille. Si elle est positionnée trop haut, vouspourriez glisser par en-dessous, ce quiaugmente les risques de blessure. Les deuxbras ne doivent jamais être simultanémentendessous ou au-dessus. Un des bras doit êtreau-dessus, l'autre endessous, comme indiquédans l'illustration.
ZB090T1-FU CEINTURES DE SECURITE (à 3 points) Pour boucler la ceinture
YR10301B
Tirer sur la ceinture pour la dérouler du dispositif à enrouleur et introduire l'extrémité en métaldans la boucle. Un "clic" doit se faire entendrelors du verrouillage.La longueur de la ceinture s'ajusteautomatiquement. Si vous vous penchezlentement vers l'avant, la ceinture vousaccompagne dans votre mouvement. Par contre,en cas d'à-coup (arrêt brusque ou collision), laceinture se bloque pour vous maintenirfermement contre le dossier du siège. Elle sebloque également si vous vous penchez tropbrusquement vers l'avant.
La ceinture-baudrier doit être réglée de manièrequ'elle traverse votre poitrine et qu'elle reposepar-dessus votre épaule à proximité de la porteet non au niveau de votre cou. Pour régler la hauteur d'ancrage de la ceinture de sécurité, abaissez ou élevez le dispositif deréglage de hauteur à une position appropriée.Pour abaisser le dispositif de réglage de hau-teur, tirez-le. Pour l'abaisser, abaissez-le touten actionnant le bouton du dispositif de réglagede hauteur. Relâchez le bouton pour verrouillerl'ancrage en position. Essayez de faire glisserle bouton de déverrouillage pour vous assurezqu'il est verrouillé en position. AVERTISSEMENT:
o Le dispositif de réglage de la hauteur doit être en position verrouillée lorsque le véhicule se déplace.
o Le mauvais réglage de la hauteur de la ceinture-baudrier risque de réduirel'efficacité de la ceinture de sécurité encas de collision.

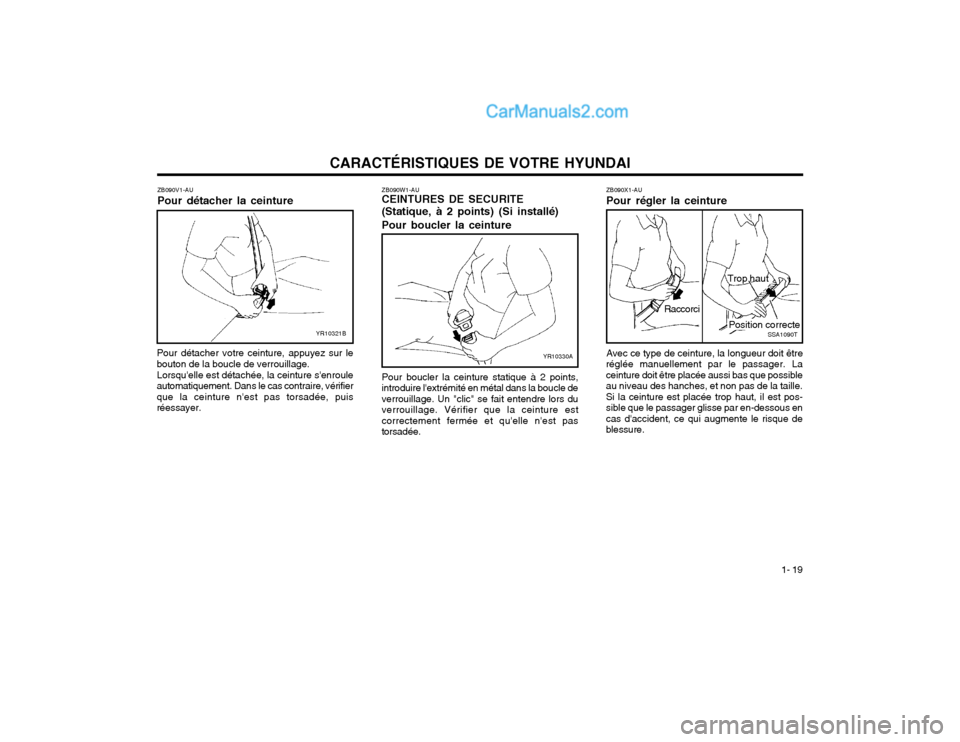

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 19
ZB090X1-AU Pour régler la ceinture
Position correcte
Avec ce type de ceinture, la longueur doit être
réglée manuellement par le passager. La ceinture doit être placée aussi bas que possibleau niveau des hanches, et non pas de la taille.Si la ceinture est placée trop haut, il est pos-sible que le passager glisse par en-dessous encas d'accident, ce qui augmente le risque deblessure. Trop haut
Raccorci SSA1090T
ZB090W1-AU CEINTURES DE SECURITE (Statique, à 2 points) (Si installé) Pour boucler la ceinture
YR10330A
Pour boucler la ceinture statique à 2 points,
introduire l'extrémité en métal dans la boucle de verrouillage. Un "clic" se fait entendre lors duverrouillage. Vérifier que la ceinture estcorrectement fermée et qu'elle n'est pastorsadée.
ZB090V1-AU Pour détacher la ceinture
YR10321B
Pour détacher votre ceinture, appuyez sur le
bouton de la boucle de verrouillage.
Lorsqu'elle est détachée, la ceinture s'enroule
automatiquement. Dans le cas contraire, vérifier que la ceinture n'est pas torsadée, puisréessayer.

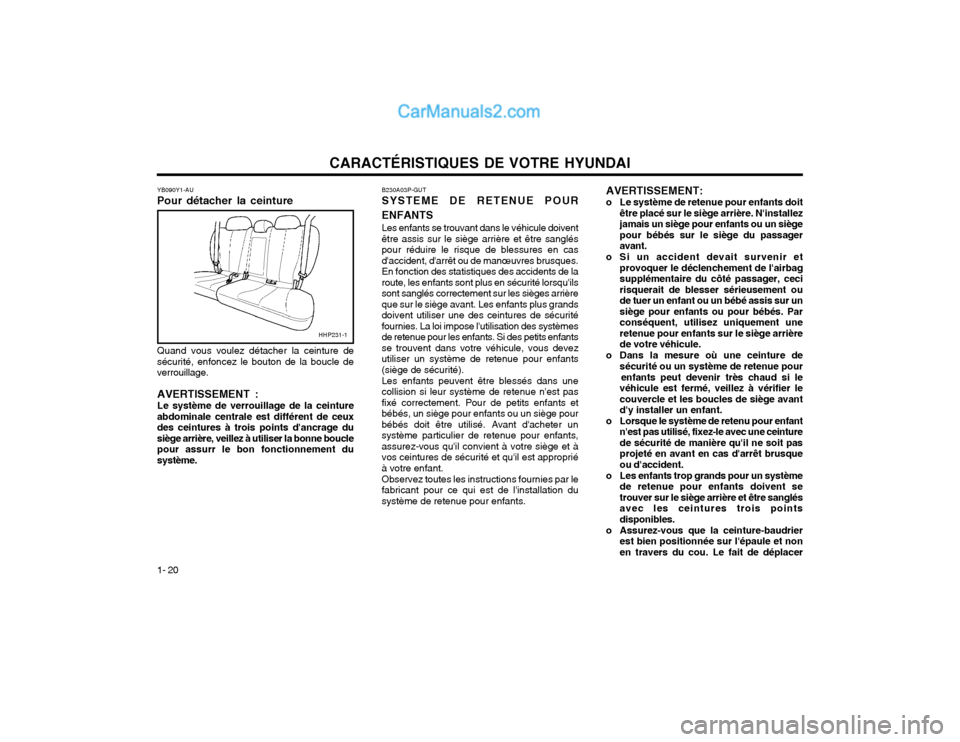

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 20
YB090Y1-AU Pour détacher la ceinture
Quand vous voulez détacher la ceinture de
sécurité, enfoncez le bouton de la boucle de verrouillage.
AVERTISSEMENT : Le système de verrouillage de la ceinture
abdominale centrale est différent de ceux des ceintures à trois points d'ancrage dusiège arrière, veillez à utiliser la bonne bouclepour assurr le bon fonctionnement dusystème.
HHP231-1
AVERTISSEMENT:
o Le système de retenue pour enfants doit être placé sur le siège arrière. N'installez jamais un siège pour enfants ou un siègepour bébés sur le siège du passageravant.
o Si un accident devait survenir et provoquer le déclenchement de l'airbagsupplémentaire du côté passager, cecirisquerait de blesser sérieusement oude tuer un enfant ou un bébé assis sur unsiège pour enfants ou pour bébés. Parconséquent, utilisez uniquement uneretenue pour enfants sur le siège arrièrede votre véhicule.
o Dans la mesure où une ceinture de sécurité ou un système de retenue pour
enfants peut devenir très chaud si le véhicule est fermé, veillez à vérifier lecouvercle et les boucles de siège avantd'y installer un enfant.
o Lorsque le système de retenu pour enfant n'est pas utilisé, fixez-le avec une ceinturede sécurité de manière qu'il ne soit pasprojeté en avant en cas d'arrêt brusqueou d'accident.
o Les enfants trop grands pour un système de retenue pour enfants doivent setrouver sur le siège arrière et être sanglésavec les ceintures trois pointsdisponibles.
o Assurez-vous que la ceinture-baudrier est bien positionnée sur l'épaule et nonen travers du cou. Le fait de déplacer
B230A03P-GUT SYSTEME DE RETENUE POUR ENFANTS Les enfants se trouvant dans le véhicule doivent être assis sur le siège arrière et être sangléspour réduire le risque de blessures en casd'accident, d'arrêt ou de manœuvres brusques.En fonction des statistiques des accidents de laroute, les enfants sont plus en sécurité lorsqu'ilssont sanglés correctement sur les sièges arrièreque sur le siège avant. Les enfants plus grandsdoivent utiliser une des ceintures de sécuritéfournies. La loi impose l'utilisation des systèmesde retenue pour les enfants. Si des petits enfantsse trouvent dans votre véhicule, vous devezutiliser un système de retenue pour enfants(siège de sécurité). Les enfants peuvent être blessés dans une collision si leur système de retenue n'est pasfixé correctement. Pour de petits enfants etbébés, un siège pour enfants ou un siège pourbébés doit être utilisé. Avant d'acheter unsystème particulier de retenue pour enfants,assurez-vous qu'il convient à votre siège et àvos ceintures de sécurité et qu'il est appropriéà votre enfant. Observez toutes les instructions fournies par le fabricant pour ce qui est de l'installation dusystème de retenue pour enfants.

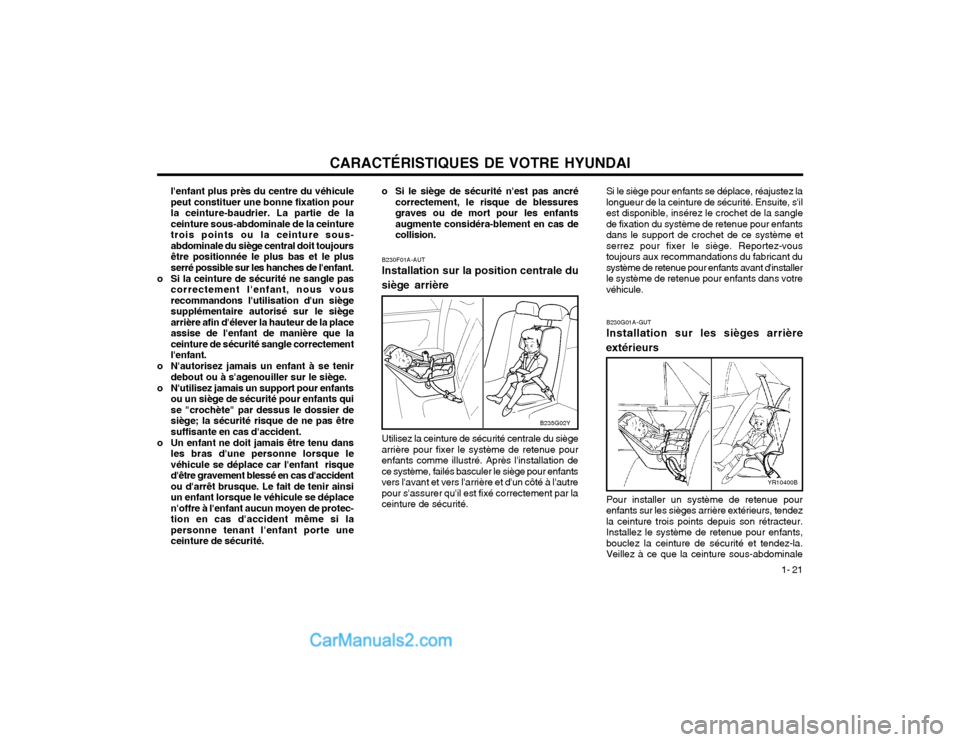

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 21
B230G01A-GUT Installation sur les sièges arrière
extérieurs
B230F01A-AUTInstallation sur la position centrale du
siège arrière
B235G02Y
YR10400B
Pour installer un système de retenue pour enfants sur les sièges arrière extérieurs, tendezla ceinture trois points depuis son rétracteur.Installez le système de retenue pour enfants,bouclez la ceinture de sécurité et tendez-la.Veillez à ce que la ceinture sous-abdominale
Utilisez la ceinture de sécurité centrale du siège
arrière pour fixer le système de retenue pourenfants comme illustré. Après l'installation dece système, failés basculer le siège pour enfantsvers l'avant et vers l'arrière et d'un côté à l'autrepour s'assurer qu'il est fixé correctement par laceinture de sécurité.
o Si le siège de sécurité n'est pas ancré
correctement, le risque de blessuresgraves ou de mort pour les enfantsaugmente considéra-blement en cas decollision. Si le siège pour enfants se déplace, réajustez lalongueur de la ceinture de sécurité. Ensuite, s'ilest disponible, insérez le crochet de la sanglede fixation du système de retenue pour enfantsdans le support de crochet de ce système etserrez pour fixer le siège. Reportez-voustoujours aux recommandations du fabricant dusystème de retenue pour enfants avant d'installerle système de retenue pour enfants dans votrevéhicule.
l'enfant plus près du centre du véhicule peut constituer une bonne fixation pourla ceinture-baudrier. La partie de laceinture sous-abdominale de la ceinturetrois points ou la ceinture sous-abdominale du siège central doit toujoursêtre positionnée le plus bas et le plusserré possible sur les hanches de l'enfant.
o Si la ceinture de sécurité ne sangle pas correctement l'enfant, nous vousrecommandons l'utilisation d'un siègesupplémentaire autorisé sur le siègearrière afin d'élever la hauteur de la placeassise de l'enfant de manière que laceinture de sécurité sangle correctementl'enfant.
o N'autorisez jamais un enfant à se tenir debout ou à s'agenouiller sur le siège.
o N'utilisez jamais un support pour enfants ou un siège de sécurité pour enfants quise "crochète" par dessus le dossier desiège; la sécurité risque de ne pas êtresuffisante en cas d'accident.
o Un enfant ne doit jamais être tenu dans les bras d'une personne lorsque levéhicule se déplace car l'enfant risqued'être gravement blessé en cas d'accidentou d'arrêt brusque. Le fait de tenir ainsiun enfant lorsque le véhicule se déplacen'offre à l'enfant aucun moyen de protec-tion en cas d'accident même si lapersonne tenant l'enfant porte uneceinture de sécurité.

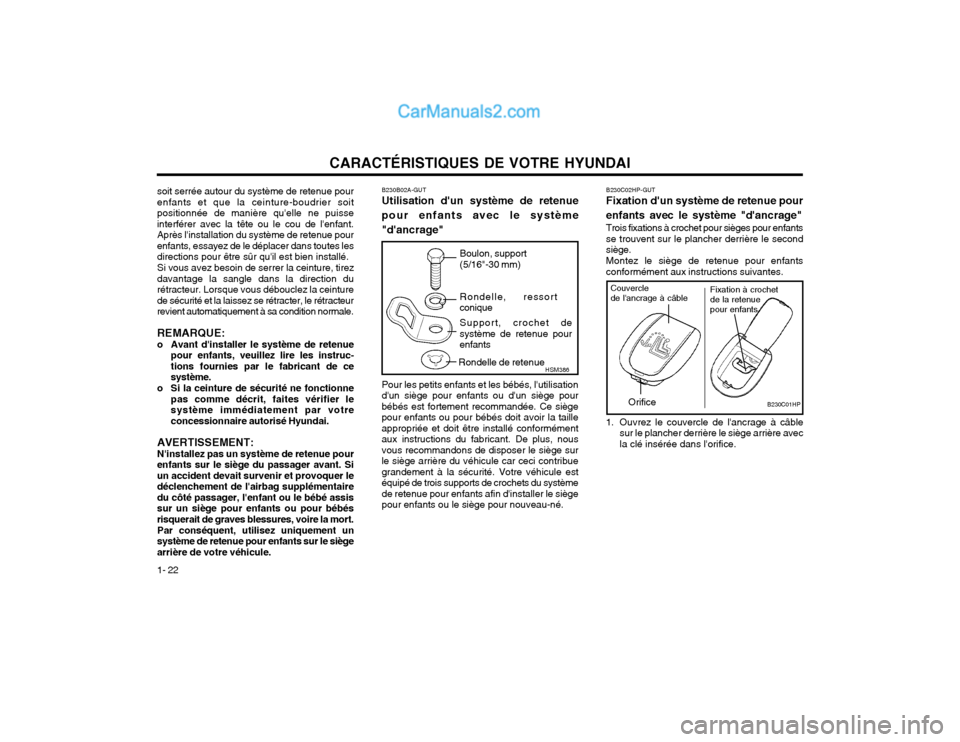

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 22
soit serrée autour du système de retenue pour enfants et que la ceinture-boudrier soitpositionnée de manière qu'elle ne puisseinterférer avec la tête ou le cou de l'enfant.Après l'installation du système de retenue pourenfants, essayez de le déplacer dans toutes lesdirections pour être sûr qu'il est bien installé.
Si vous avez besoin de serrer la ceinture, tirez
davantage la sangle dans la direction durétracteur. Lorsque vous débouclez la ceinturede sécurité et la laissez se rétracter, le rétracteurrevient automatiquement à sa condition normale. REMARQUE:
o Avant d'installer le système de retenue pour enfants, veuillez lire les instruc- tions fournies par le fabricant de cesystème.
o Si la ceinture de sécurité ne fonctionne pas comme décrit, faites vérifier lesystème immédiatement par votreconcessionnaire autorisé Hyundai.
AVERTISSEMENT: N'installez pas un système de retenue pour
enfants sur le siège du passager avant. Siun accident devait survenir et provoquer ledéclenchement de l'airbag supplémentairedu côté passager, l'enfant ou le bébé assissur un siège pour enfants ou pour bébésrisquerait de graves blessures, voire la mort.
Par conséquent, utilisez uniquement un
système de retenue pour enfants sur le siègearrière de votre véhicule.
B230C02HP-GUT Fixation d'un système de retenue pour enfants avec le système "d'ancrage" Trois fixations à crochet pour sièges pour enfants se trouvent sur le plancher derrière le secondsiège. Montez le siège de retenue pour enfants conformément aux instructions suivantes.
1. Ouvrez le couvercle de l'ancrage à câble sur le plancher derrière le siège arrière avec la clé insérée dans l'orifice.
B230C01HP
Couvercle de l'ancrage à câble
Orifice Fixation à crochet de la retenue pour enfants
B230B02A-GUT Utilisation d'un système de retenue pour enfants avec le système"d'ancrage"
Boulon, support (5/16"-30 mm) Rondelle, ressort
conique
Support, crochet de
système de retenue pour enfants
Pour les petits enfants et les bébés, l'utilisationd'un siège pour enfants ou d'un siège pourbébés est fortement recommandée. Ce siègepour enfants ou pour bébés doit avoir la tailleappropriée et doit être installé conformémentaux instructions du fabricant. De plus, nousvous recommandons de disposer le siège surle siège arrière du véhicule car ceci contribuegrandement à la sécurité. Votre véhicule estéquipé de trois supports de crochets du systèmede retenue pour enfants afin d'installer le siègepour enfants ou le siège pour nouveau-né. Rondelle de retenue
HSM386

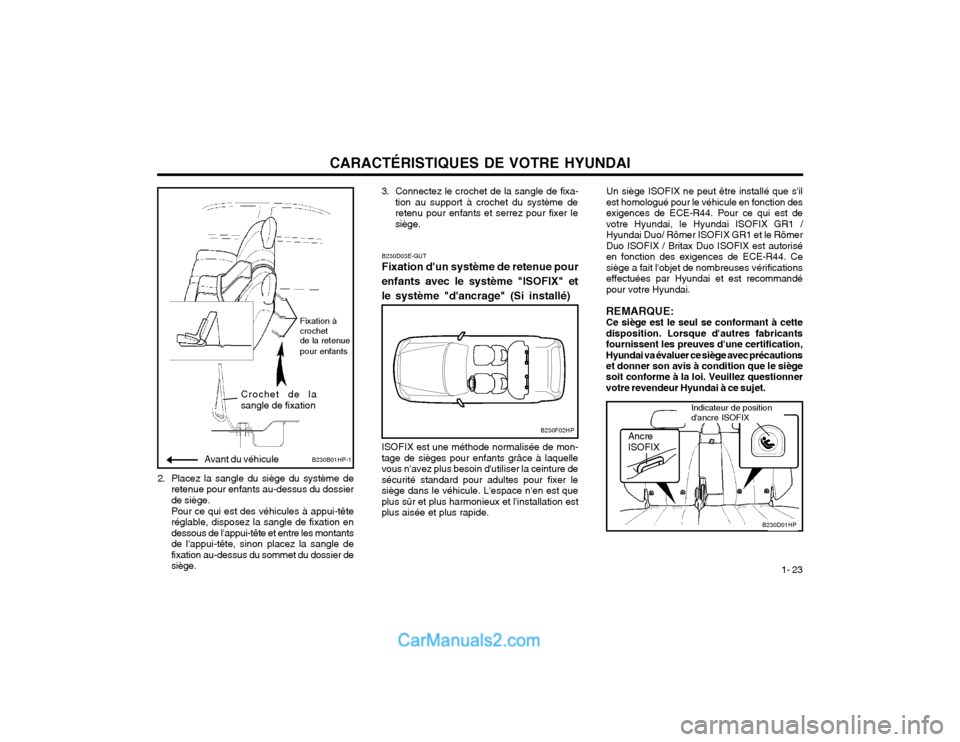

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 23
2. Placez la sangle du siège du système de
retenue pour enfants au-dessus du dossier de siège. Pour ce qui est des véhicules à appui-tête réglable, disposez la sangle de fixation endessous de l'appui-tête et entre les montantsde l'appui-tête, sinon placez la sangle defixation au-dessus du sommet du dossier desiège.
B230B01HP-1
Fixation à crochet de la retenue pour enfants
Avant du véhicule Crochet de la
sangle de fixation
3. Connectez le crochet de la sangle de fixa- tion au support à crochet du système de retenu pour enfants et serrez pour fixer lesiège.
B230D03E-GUT Fixation d'un système de retenue pour
enfants avec le système "ISOFIX" et le système "d'ancrage" (Si installé)
B230F02HP
ISOFIX est une méthode normalisée de mon-
tage de sièges pour enfants grâce à laquelle vous n'avez plus besoin d'utiliser la ceinture desécurité standard pour adultes pour fixer lesiège dans le véhicule. L'espace n'en est queplus sûr et plus harmonieux et l'installation estplus aisée et plus rapide. Un siège ISOFIX ne peut être installé que s'ilest homologué pour le véhicule en fonction desexigences de ECE-R44. Pour ce qui est devotre Hyundai, le Hyundai ISOFIX GR1 /Hyundai Duo/ Römer ISOFIX GR1 et le RömerDuo ISOFIX / Britax Duo ISOFIX est autoriséen fonction des exigences de ECE-R44. Cesiège a fait l'objet de nombreuses vérificationseffectuées par Hyundai et est recommandépour votre Hyundai.
REMARQUE:Ce siège est le seul se conformant à cettedisposition. Lorsque d'autres fabricantsfournissent les preuves d'une certification,Hyundai va évaluer ce siège avec précautionset donner son avis à condition que le siège soit conforme à la loi. Veuillez questionner votre revendeur Hyundai à ce sujet.
B230D01HP
Ancre ISOFIX Indicateur de position d'ancre ISOFIX

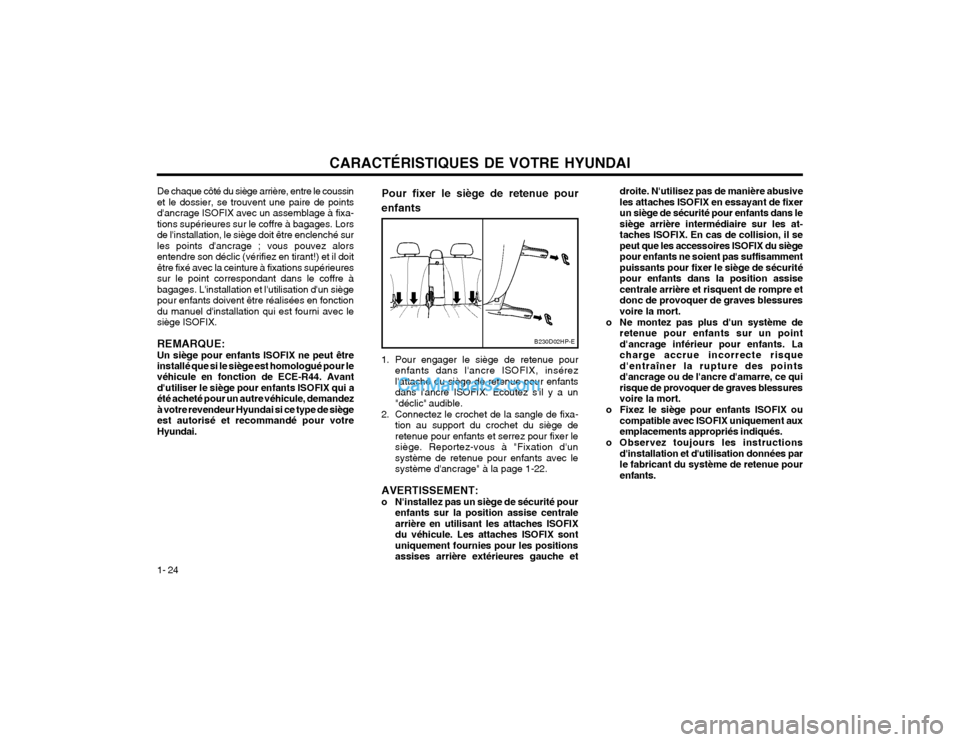

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 24
B230D02HP-E
1. Pour engager le siège de retenue pour enfants dans l'ancre ISOFIX, insérez l'attache du siège de retenue pour enfantsdans l'ancre ISOFIX. Ecoutez s'il y a un"déclic" audible.
2. Connectez le crochet de la sangle de fixa- tion au support du crochet du siège deretenue pour enfants et serrez pour fixer lesiège. Reportez-vous à "Fixation d'unsystème de retenue pour enfants avec lesystème d'ancrage" à la page 1-22.
AVERTISSEMENT:
o N'installez pas un siège de sécurité pour enfants sur la position assise centrale arrière en utiIisant les attaches ISOFIXdu véhicule. Les attaches ISOFIX sontuniquement fournies pour les positionsassises arrière extérieures gauche et droite. N'utilisez pas de manière abusiveles attaches ISOFIX en essayant de fixerun siège de sécurité pour enfants dans lesiège arrière intermédiaire sur les at-taches ISOFIX. En cas de collision, il sepeut que les accessoires ISOFIX du siègepour enfants ne soient pas suffisammentpuissants pour fixer le siège de sécuritépour enfants dans la position assisecentrale arrière et risquent de rompre etdonc de provoquer de graves blessuresvoire la mort.
o Ne montez pas plus d'un système de retenue pour enfants sur un pointd'ancrage inférieur pour enfants. Lacharge accrue incorrecte risqued'entraîner la rupture des pointsd'ancrage ou de l'ancre d'amarre, ce quirisque de provoquer de graves blessuresvoire la mort.
o Fixez le siège pour enfants ISOFIX ou compatible avec ISOFIX uniquement auxemplacements appropriés indiqués.
o Observez toujours les instructions d'installation et d'utilisation données parle fabricant du système de retenue pourenfants.
De chaque côté du siège arrière, entre le coussin
et le dossier, se trouvent une paire de pointsd'ancrage ISOFIX avec un assemblage à fixa-tions supérieures sur le coffre à bagages. Lorsde l'installation, le siège doit être enclenché surles points d'ancrage ; vous pouvez alorsentendre son déclic (vérifiez en tirant!) et il doitêtre fixé avec la ceinture à fixations supérieuressur le point correspondant dans le coffre àbagages. L'installation et l'utilisation d'un siègepour enfants doivent être réalisées en fonctiondu manuel d'installation qui est fourni avec lesiège ISOFIX. REMARQUE: Un siège pour enfants ISOFIX ne peut êtreinstallé que si le siège est homologué pour le véhicule en fonction de ECE-R44. Avant d'utiliser le siège pour enfants ISOFIX qui aété acheté pour un autre véhicule, demandezà votre revendeur Hyundai si ce type de siègeest autorisé et recommandé pour votreHyundai. Pour fixer le siège de retenue pour
enfants
