2002 Hyundai Terracan Manuel du propriétaire (in French)

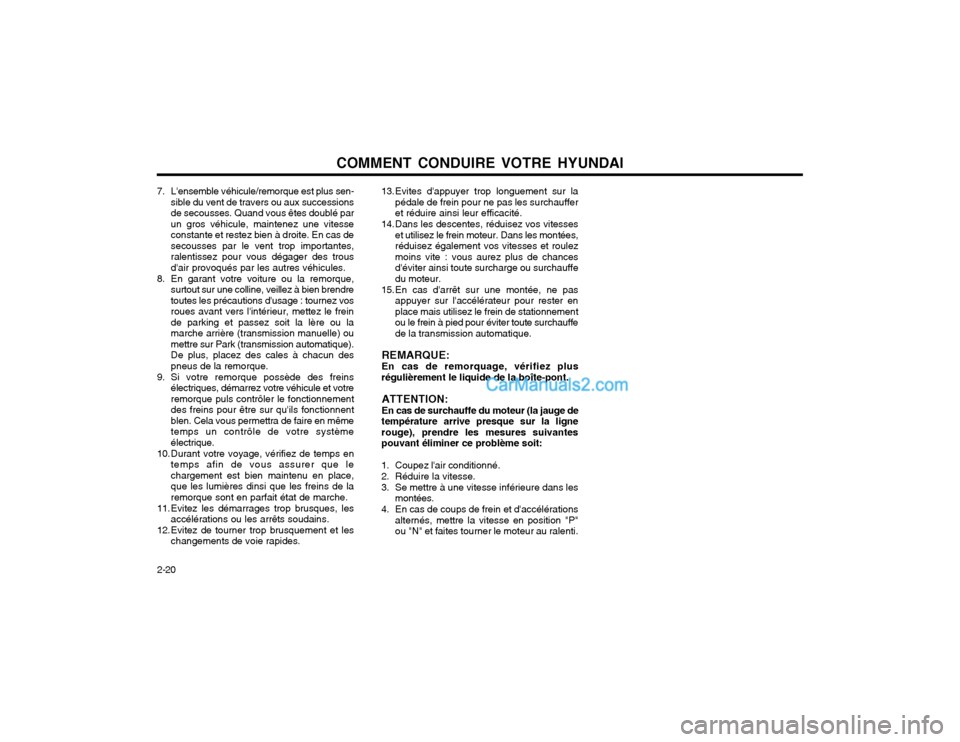

COMMENT CONDUIRE VOTRE HYUNDAI
2-20 13. Evites d'appuyer trop longuement sur la
pédale de frein pour ne pas les surchauffer et réduire ainsi leur efficacité.
14. Dans les descentes, réduisez vos vitesses et utilisez le frein moteur. Dans les montées,réduisez également vos vitesses et roulezmoins vite : vous aurez plus de chancesd'éviter ainsi toute surcharge ou surchauffedu moteur.
15. En cas d'arrêt sur une montée, ne pas appuyer sur l'accélérateur pour rester enplace mais utilisez le frein de stationnementou le frein à pied pour éviter toute surchauffede la transmission automatique.
REMARQUE:En cas de remorquage, vérifiez plus
régulièrement le liquide de la boîte-pont.
ATTENTION: En cas de surchauffe du moteur (la jauge de
température arrive presque sur la ligne rouge), prendre les mesures suivantespouvant éliminer ce problème soit:
1. Coupez l'air conditionné.
2. Réduire la vitesse.
3. Se mettre à une vitesse inférieure dans les montées.
4. En cas de coups de frein et d'accélérations alternés, mettre la vitesse en position "P" ou "N" et faites tourner le moteur au ralenti.
7. L'ensemble véhicule/remorque est plus sen-
sible du vent de travers ou aux successionsde secousses. Quand vous êtes doublé parun gros véhicule, maintenez une vitesseconstante et restez bien à droite. En cas desecousses par le vent trop importantes,ralentissez pour vous dégager des trousd'air provoqués par les autres véhicules.
8. En garant votre voiture ou la remorque, surtout sur une colline, veillez à bien brendretoutes les précautions d'usage : tournez vosroues avant vers l'intérieur, mettez le freinde parking et passez soit la lère ou lamarche arrière (transmission manuelle) oumettre sur Park (transmission automatique).De plus, placez des cales à chacun despneus de la remorque.
9. Si votre remorque possède des freins électriques, démarrez votre véhicule et votreremorque puls contrôler le fonctionnementdes freins pour être sur qu'ils fonctionnentblen. Cela vous permettra de faire en mêmetemps un contrôle de votre systèmeélectrique.
10. Durant votre voyage, vérifiez de temps en temps afin de vous assurer que lechargement est bien maintenu en place,que les lumières dinsi que les freins de laremorque sont en parfait état de marche.
11. Evitez les démarrages trop brusques, les accélérations ou les arrêts soudains.
12. Evitez de tourner trop brusquement et les changements de voie rapides.

QUE FAIRE EN CAS D'URGENCE 3-1
ZD010A1-AU
3. PROBLEME EN
ROUTE
Que faire en cas
d'urgence ZD020B1-AU Le démarreur ne fonctionne pas ou
tourne avec difficulté
ZD020A1-AU LE MOTEUR NE DEMARRE PAS ATTENTION: Si le moteur ne veut pas démarrer, ne pas
pousser ou tirer la voiture pour le mettre en marche. Une collision ou un quelconqueautre dommage pourrait en résulter. Enoutre, pousser ou tirer la voiturepourdémarrer le moteur peut entraîner unesurcharge au niveau du convertisseurcatalytique et provoquer un incendie. AD020D2-AU Si le moteur cale
1. Rédulsez votre vitesse progressivement, en gardant une ligne droite. Garez vous en falsant attention.
2. Meffre les feux de détresse.
3. Essayez de faire redémarrer votre moteur. Si aucun résultat, appelez un concess- ionnaire Hyundai ou une autre assistancequalifiée.
1. Si la voiture est équipée d'une boîte
automatique, mettre le sélecteur sur la posi-tion "P" et serrer le frein à main.
2. Inspecter les connexions de la batterie pour s'assurer qu'elles sont propres etcorrectement serrées.
3. Allumer le plafonnier. Si la lumière s'affaiblit ou s'éteint lorsque le démarreur est actionné,la batterie est déchargée.
4. Ne pas pousser ou tirer la voiture pour démarrer le moteur. Consulter la rubrique"Démarrage par fils de connexion" ci-après.
D010B01HP SD020C1-FU Si le moteur tourne normalement mais
ne démarre pas
1. Contrôlez le niveau de carburant.
2. Contrôlez tous les connecteurs de la bobine d'allumage et des bougies.
3. Si le moteur refuse toujours de démarrer, appelez un concessionnaire Hyundai ou uneautre assistance qualifiée.
3

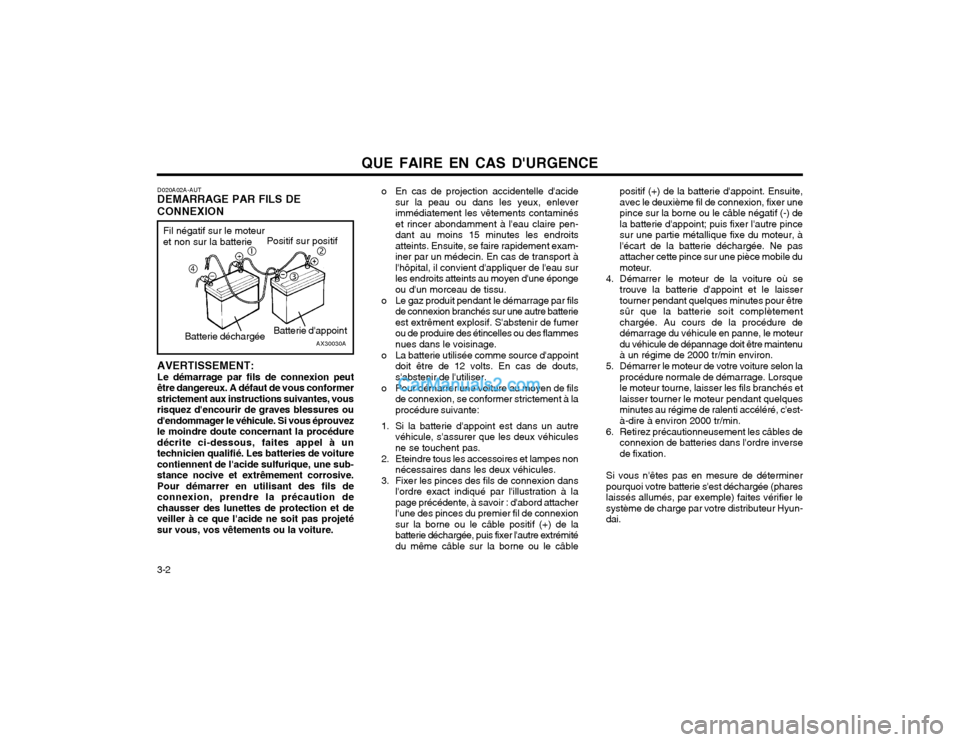

QUE FAIRE EN CAS D'URGENCE
3-2 o En cas de projection accidentelle d'acide
sur la peau ou dans les yeux, enlever immédiatement les vêtements contaminéset rincer abondamment à l'eau claire pen-dant au moins 15 minutes les endroitsatteints. Ensuite, se faire rapidement exam-iner par un médecin. En cas de transport àl'hôpital, il convient d'appliquer de l'eau surles endroits atteints au moyen d'une épongeou d'un morceau de tissu.
o Le gaz produit pendant le démarrage par fils de connexion branchés sur une autre batterieest extrêment explosif. S'abstenir de fumerou de produire des étincelles ou des flammesnues dans le voisinage.
o La batterie utilisée comme source d'appoint doit être de 12 volts. En cas de douts,s'abstenir de l'utiliser.
o Pour démarrer une voiture au moyen de fils de connexion, se conformer strictement à laprocédure suivante:
1. Si la batterie d'appoint est dans un autre véhicule, s'assurer que les deux véhiculesne se touchent pas.
2. Eteindre tous les accessoires et lampes non nécessaires dans les deux véhicules.
3. Fixer les pinces des fils de connexion dans l'ordre exact indiqué par l'illustration à lapage précédente, à savoir : d'abord attacherl'une des pinces du premier fil de connexionsur la borne ou le câble positif (+) de labatterie déchargée, puis fixer l'autre extrémitédu même câble sur la borne ou le câble positif (+) de la batterie d'appoint. Ensuite,avec le deuxième fil de connexion, fixer unepince sur la borne ou le câble négatif (-) dela batterie d'appoint; puis fixer l'autre pincesur une partie métallique fixe du moteur, àl'écart de la batterie déchargée. Ne pasattacher cette pince sur une pièce mobile dumoteur.
4. Démarrer le moteur de la voiture où se trouve la batterie d'appoint et le laissertourner pendant quelques minutes pour êtresûr que la batterie soit complètementchargée. Au cours de la procédure dedémarrage du véhicule en panne, le moteurdu véhicule de dépannage doit être maintenuà un régime de 2000 tr/min environ.
5. Démarrer le moteur de votre voiture selon la procédure normale de démarrage. Lorsquele moteur tourne, laisser les fils branchés etlaisser tourner le moteur pendant quelquesminutes au régime de ralenti accéléré, c'est-à-dire à environ 2000 tr/min.
6. Retirez précautionneusement les câbles de connexion de batteries dans l'ordre inversede fixation.
Si vous n'êtes pas en mesure de déterminerpourquoi votre batterie s'est déchargée (phareslaissés allumés, par exemple) faites vérifier lesystème de charge par votre distributeur Hyun-dai.
D020A02A-AUT DEMARRAGE PAR FILS DE CONNEXION
Fil négatif sur le moteur et non sur la batterie Positif sur positif
Batterie déchargée Batterie d'appoint
AX30030A
e
f cd
AVERTISSEMENT: Le démarrage par fils de connexion peut
être dangereux. A défaut de vous conformerstrictement aux instructions suivantes, vousrisquez d'encourir de graves blessures oud'endommager le véhicule. Si vous éprouvezle moindre doute concernant la procéduredécrite ci-dessous, faites appel à untechnicien qualifié. Les batteries de voiturecontiennent de l'acide sulfurique, une sub-stance nocive et extrêmement corrosive.Pour démarrer en utilisant des fils deconnexion, prendre la précaution dechausser des lunettes de protection et deveiller à ce que l'acide ne soit pas projetésur vous, vos vêtements ou la voiture.

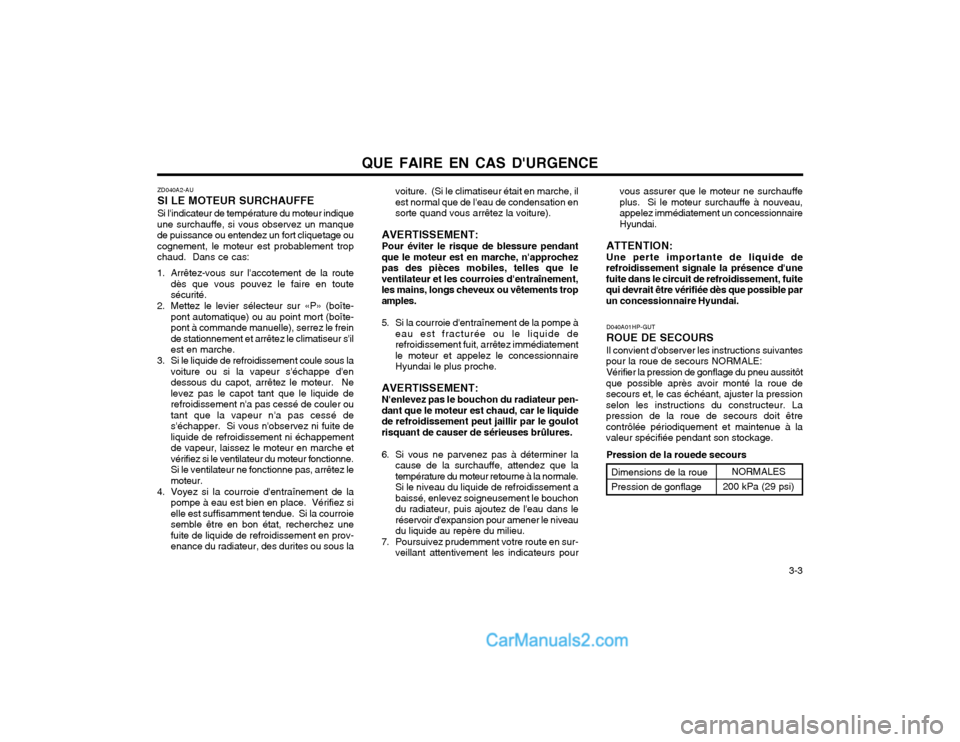

QUE FAIRE EN CAS D'URGENCE 3-3
ZD040A2-AU SI LE MOTEUR SURCHAUFFESi l'indicateur de température du moteur indique
une surchauffe, si vous observez un manque de puissance ou entendez un fort cliquetage oucognement, le moteur est probablement tropchaud. Dans ce cas:
1. Arrêtez-vous sur l'accotement de la route dès que vous pouvez le faire en toute sécurité.
2. Mettez le levier sélecteur sur «P» (boîte- pont automatique) ou au point mort (boîte-pont à commande manuelle), serrez le freinde stationnement et arrêtez le climatiseur s'ilest en marche.
3. Si le liquide de refroidissement coule sous la voiture ou si la vapeur s'échappe d'endessous du capot, arrêtez le moteur. Nelevez pas le capot tant que le liquide derefroidissement n'a pas cessé de couler outant que la vapeur n'a pas cessé des'échapper. Si vous n'observez ni fuite deliquide de refroidissement ni échappementde vapeur, laissez le moteur en marche etvérifiez si le ventilateur du moteur fonctionne.Si le ventilateur ne fonctionne pas, arrêtez lemoteur.
4. Voyez si la courroie d'entraînement de la pompe à eau est bien en place. Vérifiez sielle est suffisamment tendue. Si la courroiesemble être en bon état, recherchez unefuite de liquide de refroidissement en prov-enance du radiateur, des durites ou sous la voiture. (Si le climatiseur était en marche, ilest normal que de l'eau de condensation ensorte quand vous arrêtez la voiture).
AVERTISSEMENT: Pour éviter le risque de blessure pendant
que le moteur est en marche, n'approchez pas des pièces mobiles, telles que leventilateur et les courroies d'entraînement,les mains, longs cheveux ou vêtements tropamples.
5. Si la courroie d'entraînement de la pompe à eau est fracturée ou le liquide de refroidissement fuit, arrêtez immédiatementle moteur et appelez le concessionnaireHyundai le plus proche.
AVERTISSEMENT: N'enlevez pas le bouchon du radiateur pen-
dant que le moteur est chaud, car le liquide de refroidissement peut jaillir par le goulotrisquant de causer de sérieuses brûlures.
6. Si vous ne parvenez pas à déterminer la cause de la surchauffe, attendez que la température du moteur retourne à la normale.Si le niveau du liquide de refroidissement abaissé, enlevez soigneusement le bouchondu radiateur, puis ajoutez de l'eau dans leréservoir d'expansion pour amener le niveaudu liquide au repère du milieu.
7. Poursuivez prudemment votre route en sur- veillant attentivement les indicateurs pour vous assurer que le moteur ne surchauffeplus. Si le moteur surchauffe à nouveau,appelez immédiatement un concessionnaireHyundai.
ATTENTION: Une perte importante de liquide de
refroidissement signale la présence d'une fuite dans le circuit de refroidissement, fuitequi devrait être vérifiée dès que possible parun concessionnaire Hyundai.
D040A01HP-GUT ROUE DE SECOURSIl convient d'observer les instructions suivantes
pour la roue de secours NORMALE:
Vérifier la pression de gonflage du pneu aussitôt
que possible après avoir monté la roue de secours et, le cas échéant, ajuster la pressionselon les instructions du constructeur. Lapression de la roue de secours doit êtrecontrôlée périodiquement et maintenue à lavaleur spécifiée pendant son stockage.
Pression de la rouede secours
Dimensions de la roue Pression de gonflageNORMALES
200 kPa (29 psi)

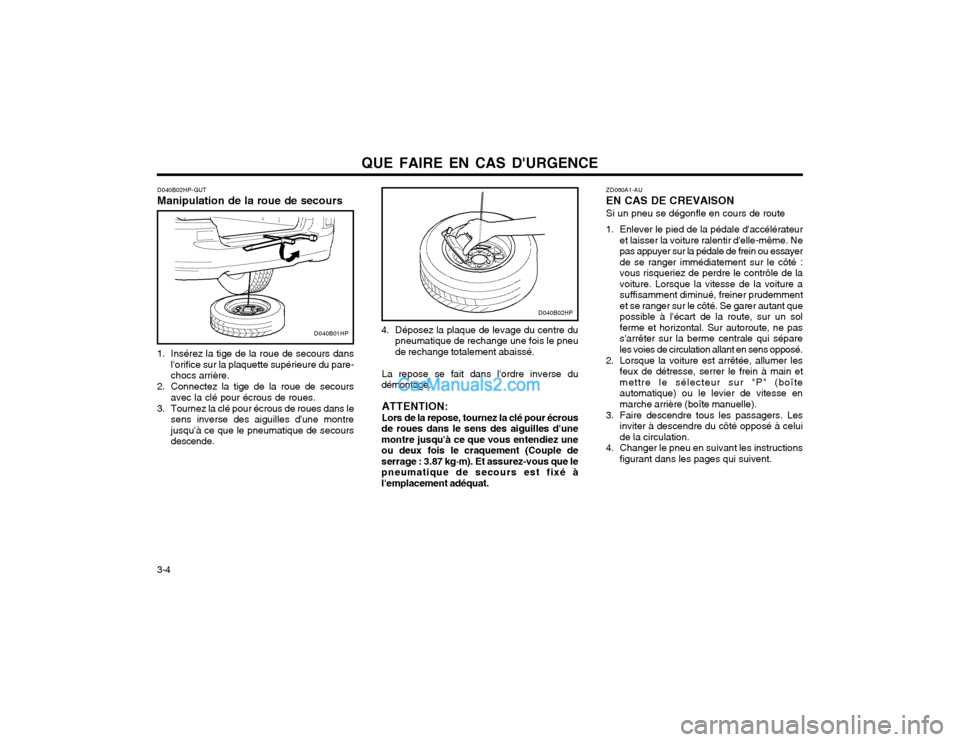

QUE FAIRE EN CAS D'URGENCE
3-4 ZD060A1-AU EN CAS DE CREVAISONSi un pneu se dégonfle en cours de route
1. Enlever le pied de la pédale d'accélérateur et laisser la voiture ralentir d'elle-même. Ne pas appuyer sur la pédale de frein ou essayerde se ranger immédiatement sur le côté :vous risqueriez de perdre le contrôle de lavoiture. Lorsque la vitesse de la voiture asuffisamment diminué, freiner prudemmentet se ranger sur le côté. Se garer autant quepossible à l'écart de la route, sur un solferme et horizontal. Sur autoroute, ne pass'arrêter sur la berme centrale qui sépareles voies de circulation allant en sens opposé.
2. Lorsque la voiture est arrêtée, allumer les feux de détresse, serrer le frein à main etmettre le sélecteur sur "P" (boîteautomatique) ou le levier de vitesse enmarche arrière (boîte manuelle).
3. Faire descendre tous les passagers. Les inviter à descendre du côté opposé à celuide la circulation.
4. Changer le pneu en suivant les instructions figurant dans les pages qui suivent.
D040B01HP
D040B02HP
D040B02HP-GUT Manipulation de la roue de secours
1. Insérez la tige de la roue de secours dans l'orifice sur la plaquette supérieure du pare- chocs arrière.
2. Connectez la tige de la roue de secours avec la clé pour écrous de roues.
3. Tournez la clé pour écrous de roues dans le sens inverse des aiguilles d'une montrejusqu'à ce que le pneumatique de secoursdescende. 4. Déposez la plaque de levage du centre du
pneumatique de rechange une fois le pneude rechange totalement abaissé.
La repose se fait dans l'ordre inverse du
démontage.
ATTENTION: Lors de la repose, tournez la clé pour écrous
de roues dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez uneou deux fois le craquement (Couple deserrage : 3.87 kg·m). Et assurez-vous que lepneumatique de secours est fixé àl'emplacement adéquat.

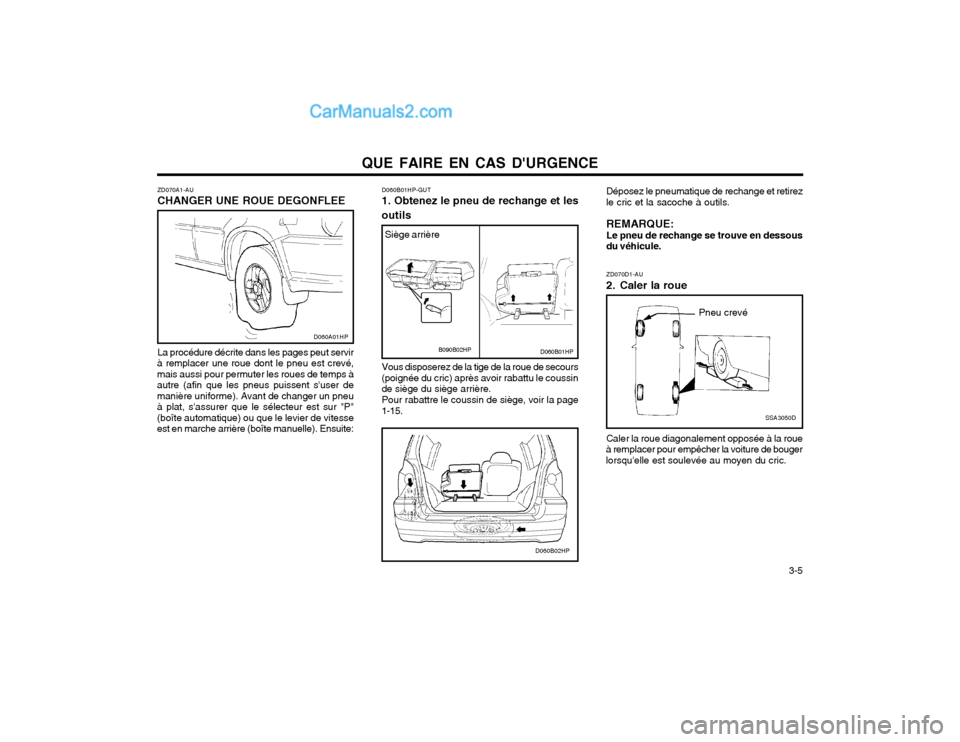

QUE FAIRE EN CAS D'URGENCE 3-5
ZD070A1-AU CHANGER UNE ROUE DEGONFLEE La procédure décrite dans les pages peut servir
à remplacer une roue dont le pneu est crevé, mais aussi pour permuter les roues de temps àautre (afin que les pneus puissent s'user demanière uniforme). Avant de changer un pneuà plat, s'assurer que le sélecteur est sur "P"(boîte automatique) ou que le levier de vitesseest en marche arrière (boîte manuelle). Ensuite: D060B01HP-GUT 1. Obtenez le pneu de rechange et les
outils
Vous disposerez de la tige de la roue de secours
(poignée du cric) après avoir rabattu le coussin de siège du siège arrière.
Pour rabattre le coussin de siège, voir la page
1-15. ZD070D1-AU
2. Caler la roue
SSA3050D
Pneu crevé
D060A01HP
D060B01HP
D060B02HP
B090B02HP
Déposez le pneumatique de rechange et retirez le cric et la sacoche à outils. REMARQUE: Le pneu de rechange se trouve en dessous du véhicule. Caler la roue diagonalement opposée à la roue
à remplacer pour empêcher la voiture de bouger lorsqu'elle est soulevée au moyen du cric.
Siège arrière

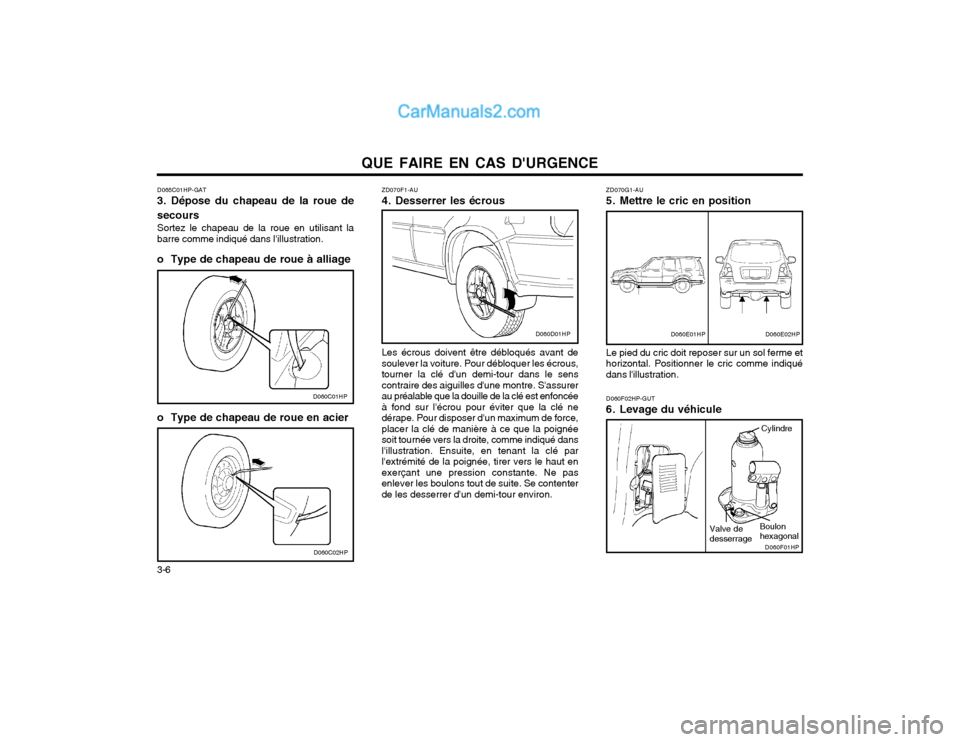

QUE FAIRE EN CAS D'URGENCE
3-6
D060F02HP-GUT
6. Levage du véhicule
D060C02HP
ZD070F1-AU
4. Desserrer les écrous Les écrous doivent être débloqués avant de soulever la voiture. Pour débloquer les écrous,tourner la clé d'un demi-tour dans le senscontraire des aiguilles d'une montre. S'assurerau préalable que la douille de la clé est enfoncéeà fond sur l'écrou pour éviter que la clé nedérape. Pour disposer d'un maximum de force,placer la clé de manière à ce que la poignéesoit tournée vers la droite, comme indiqué dansl'illustration. Ensuite, en tenant la clé parl'extrémité de la poignée, tirer vers le haut enexerçant une pression constante. Ne pasenlever les boulons tout de suite. Se contenterde les desserrer d'un demi-tour environ. ZD070G1-AU
5. Mettre le cric en position Le pied du cric doit reposer sur un sol ferme et horizontal. Positionner le cric comme indiquédans l'illustration.
D060D01HPD060E02HPD060E01HP
D060F01HP
Cylindre
Boulon hexagonalValve de desserrage
o Type de chapeau de roue en acier
D060C01HP
D065C01HP-GAT 3. Dépose du chapeau de la roue de
secours Sortez le chapeau de la roue en utilisant la
barre comme indiqué dans l'illustration.
o Type de chapeau de roue à alliage

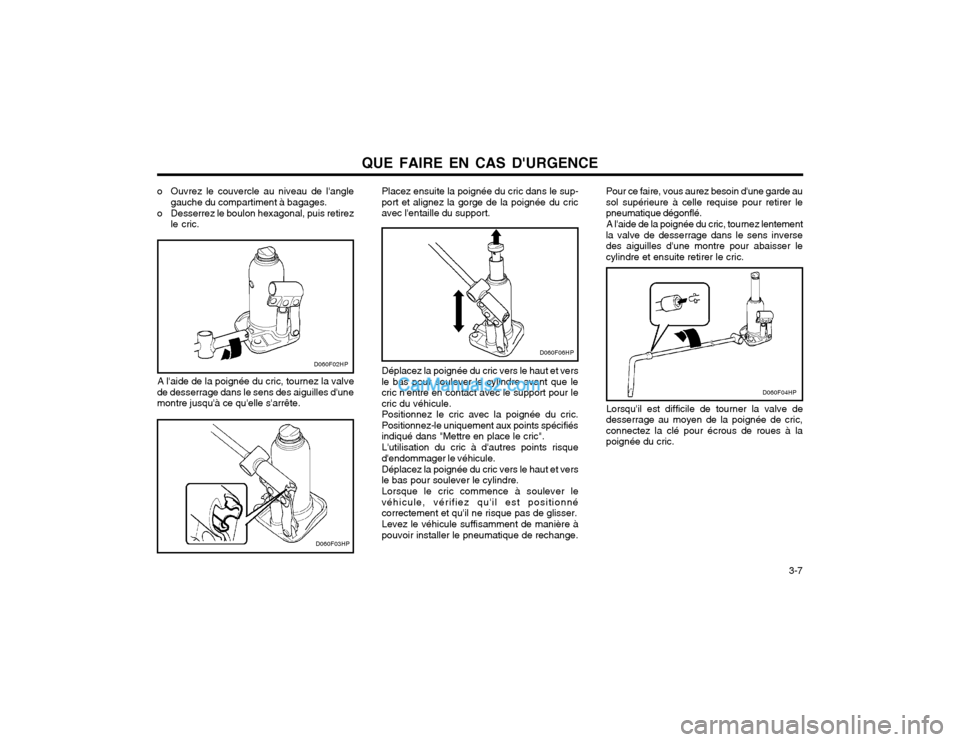

QUE FAIRE EN CAS D'URGENCE 3-7
o Ouvrez le couvercle au niveau de l'angle
gauche du compartiment à bagages.
o Desserrez le boulon hexagonal, puis retirez le cric.
D060F02HP
A l'aide de la poignée du cric, tournez la valve
de desserrage dans le sens des aiguilles d'une montre jusqu'à ce qu'elle s'arrête.
D060F03HP
D060F04HP
D060F06HP
Placez ensuite la poignée du cric dans le sup-
port et alignez la gorge de la poignée du cric avec l'entaille du support.
Déplacez la poignée du cric vers le haut et vers
le bas pour soulever le cylindre avant que lecric n'entre en contact avec le support pour lecric du véhicule. Positionnez le cric avec la poignée du cric.
Positionnez-le uniquement aux points spécifiésindiqué dans "Mettre en place le cric".
L'utilisation du cric à d'autres points risque
d'endommager le véhicule.
Déplacez la poignée du cric vers le haut et vers
le bas pour soulever le cylindre.
Lorsque le cric commence à soulever le
véhicule, vérifiez qu'il est positionnécorrectement et qu'il ne risque pas de glisser.
Levez le véhicule suffisamment de manière à
pouvoir installer le pneumatique de rechange. Pour ce faire, vous aurez besoin d'une garde ausol supérieure à celle requise pour retirer lepneumatique dégonflé.
A l'aide de la poignée du cric, tournez lentement
la valve de desserrage dans le sens inversedes aiguilles d'une montre pour abaisser lecylindre et ensuite retirer le cric.
Lorsqu'il est difficile de tourner la valve de
desserrage au moyen de la poignée de cric,connectez la clé pour écrous de roues à lapoignée du cric.
