2002.5 Peugeot Boxer Manual do proprietário (in Portuguese)

16-09-2002
Utilize s—mente produtos homologados por
Automobiles PEUGEOT. Afim de optimizar o fun-
cionamento de org‹os
t‹o importantes como a direc assistida e o sistema de trava-gem, a PEUGEOT selecciona eprop›e produtos muito espec’fi-cos.

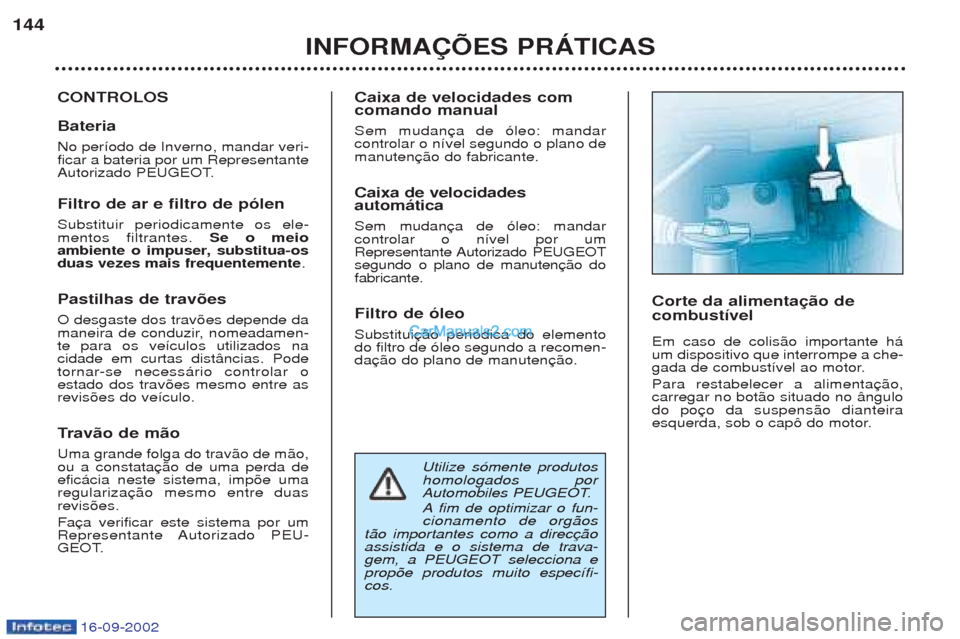

CONTROLOS Bateria No per’odo de Inverno, mandar veri- ficar a bateria por um Representante
Autorizado PEUGEOT. Filtro de ar e filtro de pólen Substituir periodicamente os ele- mentos filtrantes. Se o meio
ambiente o impuser, substitua-osduas vezes mais frequentemente .
Pastilhas de travões O desgaste dos trav›es depende da
maneira de conduzir, nomeadamen-te para os ve’culos utilizados nacidade em curtas dist‰ncias. Podetornar-se necess‡rio controlar oestado dos trav›es mesmo entre asrevis›es do ve’culo. T ravão de mão
Uma grande folga do trav‹o de m‹o, ou a constataefic‡cia neste sistema, imp›e umaregularizarevis›es. Fa
Representante Autorizado PEU-
GEOT. Caixa de velocidades comcomando manual Sem mudan controlar o n’vel segundo o plano demanuten Caixa de velocidades automática Sem mudan controlar o n’vel por um
Representante Autorizado PEUGEOTsegundo o plano de manutenfabricante. Filtro de óleo Substitui do filtro de —leo segundo a recomen-da
Corte da alimentação de combustível Em caso de colis‹o importante h‡ um dispositivo que interrompe a che-
gada de combust’vel ao motor. Para restabelecer a alimenta carregar no bot‹o situado no ‰ngulodo po
esquerda, sob o cap™ do motor.
INFORMAÇÕES PRÁTICAS
144

16-09-2002
INFORMAÇÕES PRÁTICAS145

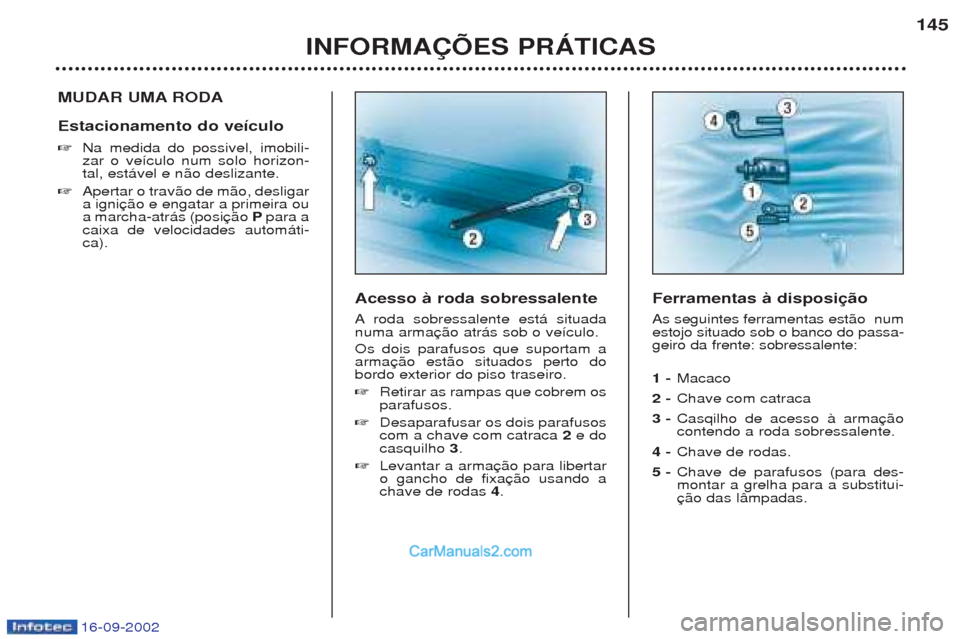

MUDAR UMA RODA Estacionamento do veículo ☞
Na medida do possivel, imobili- zar o ve’culo num solo horizon-tal, est‡vel e n‹o deslizante.
☞ Apertar o trav‹o de m‹o, desligara ignia marcha-atr‡s (posi Ppara a
caixa de velocidades autom‡ti-ca).
Ferramentas à disposição As seguintes ferramentas est‹o num estojo situado sob o banco do passa-geiro da frente: sobressalente: 1 -Macaco
2 - Chave com catraca
3 - Casqilho de acesso ˆ arma contendo a roda sobressalente.
4 - Chave de rodas.
5 - Chave de parafusos (para des-montar a grelha para a substitui-
Acesso à roda sobressalente A
roda sobressalente est‡ situada
numa arma Os dois parafusos que suportam a armabordo exterior do piso traseiro. ☞ Retirar as rampas que cobrem os parafusos.
☞ Desaparafusar os dois parafusoscom a chave com catraca 2e do
casquilho 3.
☞ Levantar a armao gancho de fixachave de rodas 4.

16-09-2002

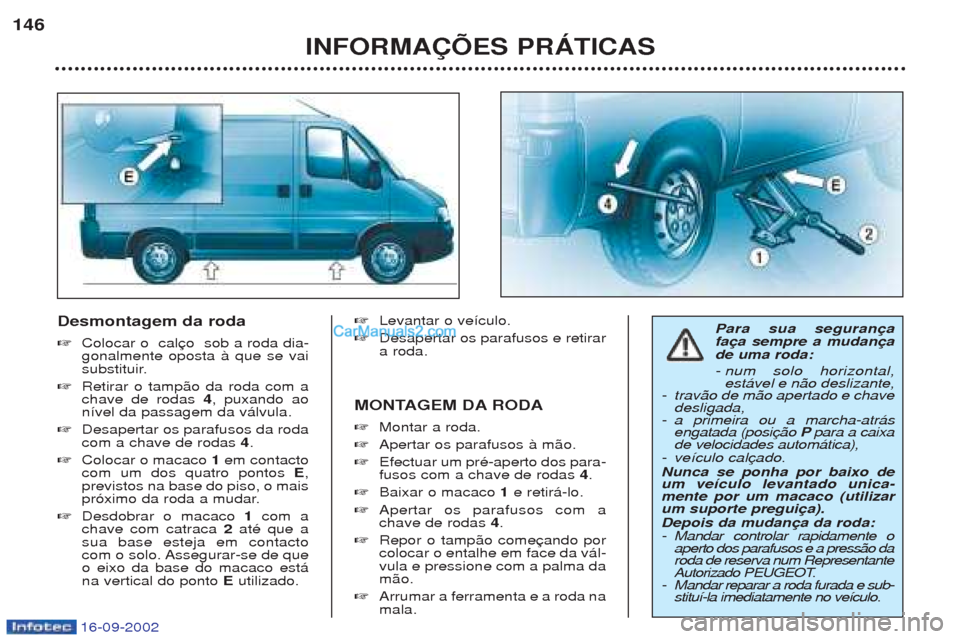

Desmontagem da roda ☞Colocar o cal gonalmente oposta ˆ que se vai
substituir.
☞ Retirar o tamp‹o da roda com achave de rodas 4, puxando ao
n’vel da passagem da v‡lvula.
☞ Desapertar os parafusos da rodacom a chave de rodas 4.
☞ Colocar o macaco 1 em contacto
com um dos quatro pontos E,
previstos na base do piso, o mais
pr—ximo da roda a mudar.
☞ Desdobrar o macaco 1com a
chave com catraca 2atŽ que a
sua base esteja em contacto
com o solo. Assegurar-se de queo eixo da base do macaco est‡na vertical do ponto Eutilizado. ☞
Levantar o ve’culo.
☞ Desapertar os parafusos e retirara roda.
MONTAGEM DA RODA ☞ Montar a roda.
☞ Apertar os parafusos ˆ m‹o.
☞ Efectuar um prŽ-aperto dos para- fusos com a chave de rodas 4.
☞ Baixar o macaco 1 e retir‡-lo.
☞ Apertar os parafusos com achave de rodas 4.
☞ Repor o tamp‹o comecolocar o entalhe em face da v‡l-vula e pressione com a palma dam‹o.
☞ Arrumar a ferramenta e a roda namala. Para sua seguranfade uma roda: -
num solo horizontal, est‡vel e n‹o deslizante,
- trav‹o de m‹o apertado e chavedesligada,
-a primeira ou a marcha-atr‡s
engatada (posi Ppara a caixa
de velocidades autom‡tica),
- ve’culo cal
Nunca se ponha por baixo deum ve’culo levantado unica-mente por um macaco (utilizarum suporte pregui Depois da mudan - Mandar controlar rapidamente o aperto dos parafusos e a press‹o daroda de reserva num Representante
Autorizado PEUGEOT.
- Mandar reparar a roda furada e sub-stitu’-la imediatamente no ve’culo.
INFORMAÇÕES PRÁTICAS
146

16-09-2002
INFORMAÇÕES PRÁTICAS147

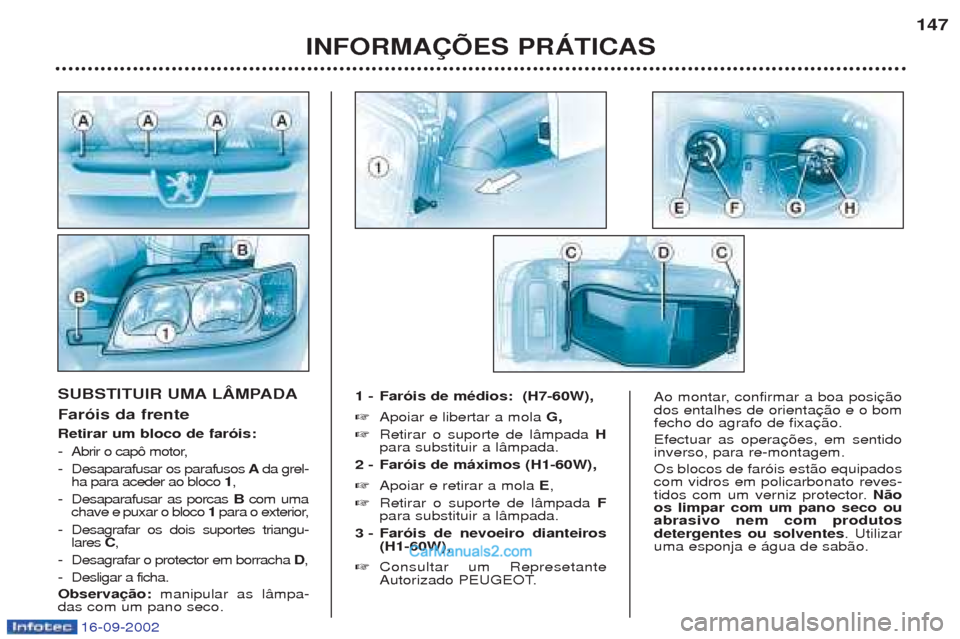

SUBSTITUIR UMA LÂMPADA Faróis da frente Retirar um bloco de faróis: -
Abrir o cap™ motor,
- Desaparafusar os parafusos Ada grel-
ha para aceder ao bloco 1,
- Desaparafusar as porcas B com uma
chave e puxar o bloco 1 para o exterior,
- Desagrafar os dois suportes triangu- lares C,
- Desagrafar o protector em borracha D,
- Desligar a ficha.
Observação: manipular as l‰mpa-
das com um pano seco. 1 - Faróis de médios: (H7-60W), ☞
Apoiar e libertar a mola G,
☞ Retirar o suporte de l‰mpada H
para substituir a l‰mpada.
2 - Faróis de máximos (H1-60W),☞ Apoiar e retirar a mola E,
☞ Retirar o suporte de l‰mpada F
para substituir a l‰mpada.
3 - Faróis de nevoeiro dianteiros (H1-60W),
☞ Consultar um Represetante
Autorizado PEUGEOT.Ao montar, confirmar a boa posi dos entalhes de orientafecho do agrafo de fixa Efectuar as opera inverso, para re-montagem. Os blocos de far—is est‹o equipados com vidros em policarbonato reves-
tidos com um verniz protector. Não
os limpar com um pano seco ouabrasivo nem com produtosdetergentes ou solventes . Utilizar
uma esponja e ‡gua de sab‹o.

16-09-2002

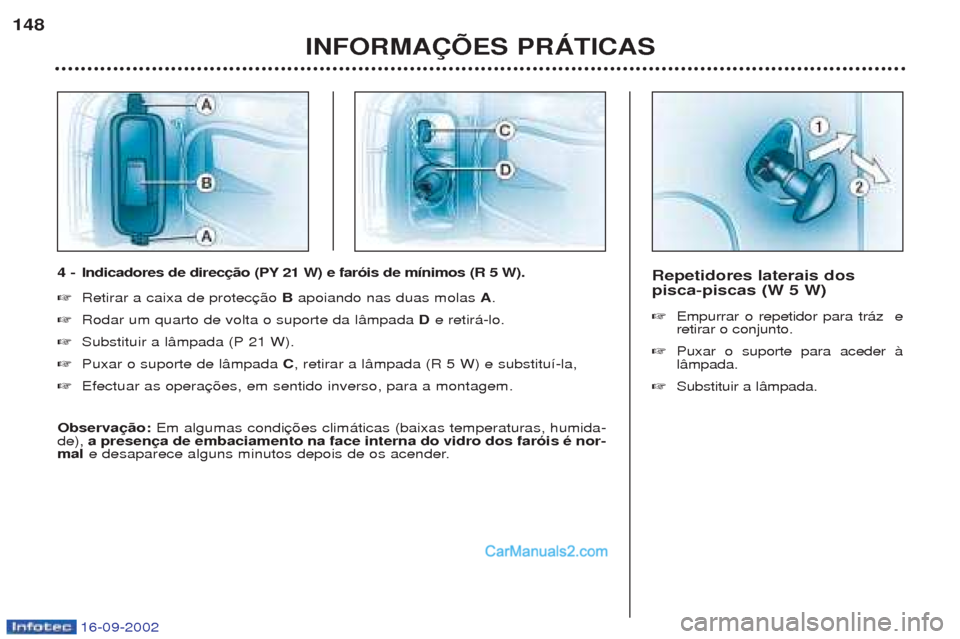

Repetidores laterais dos pisca-piscas (W 5 W) ☞Empurrar o repetidor para tr‡z e retirar o conjunto.
☞ Puxar o suporte para aceder ˆl‰mpada.
☞ Substituir a l‰mpada.
INFORMAÇÕES PRÁTICAS
148
4 -
Indicadores de direcção (PY 21 W) e faróis de mínimos (R 5 W).
☞ Retirar a caixa de protec Bapoiando nas duas molas A.
☞ Rodar um quarto de volta o suporte da l‰mpada D e retir‡-lo.
☞ Substituir a l‰mpada (P 21 W).
☞ Puxar o suporte de l‰mpada C, retirar a l‰mpada (R 5 W) e substitu’-la,
☞ Efectuar as opera
Observação: Em algumas condi
de), a presença de embaciamento na face interna do vidro dos faróis é nor-
mal e desaparece alguns minutos depois de os acender.

16-09-2002

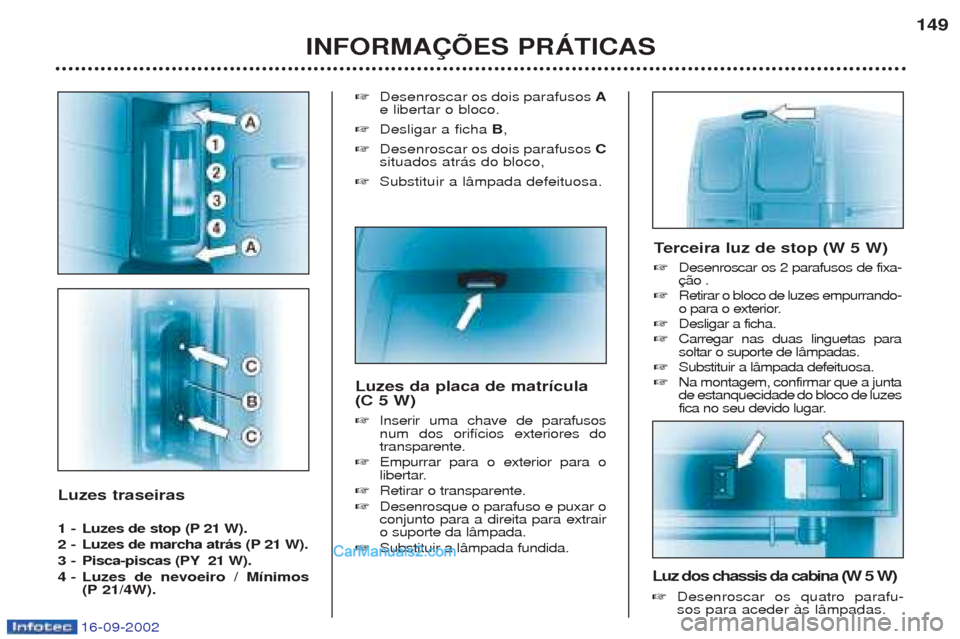

Luzes traseiras
1 -Luzes de stop (P 21 W).
2 - Luzes de marcha atrás (P 21 W).
3 - Pisca-piscas (PY 21 W).
4 - Luzes de nevoeiro / Mínimos (P 21/4W). ☞
Desenroscar os dois parafusos A
e libertar o bloco.
☞ Desligar a ficha B,
☞ Desenroscar os dois parafusos C
situados atr‡s do bloco,
☞ Substituir a l‰mpada defeituosa.
INFORMAÇÕES PRÁTICAS 149
Luzes da placa de matrícula (C 5 W) ☞ Inserir uma chave de parafusos num dos orif’cios exteriores dotransparente.
☞ Empurrar para o exterior para o
libertar.
☞ Retirar o transparente.
☞ Desenrosque o parafuso e puxar oconjunto para a direita para extrairo suporte da l‰mpada.
☞ Substituir a l‰mpada fundida.
Luz dos chassis da cabina (W 5 W) ☞Desenroscar os quatro parafu- sos para aceder ˆs l‰mpadas.
T
erceira luz de stop (W 5 W)
☞ Desenroscar os 2 parafusos de fixa-
☞ Retirar o bloco de luzes empurrando-
o para o exterior.
☞ Desligar a ficha.
☞ Carregar nas duas linguetas parasoltar o suporte de l‰mpadas.
☞ Substituir a l‰mpada defeituosa.
☞ Na montagem, confirmar que a juntade estanquecidade do bloco de luzes
fica no seu devido lugar.

16-09-2002

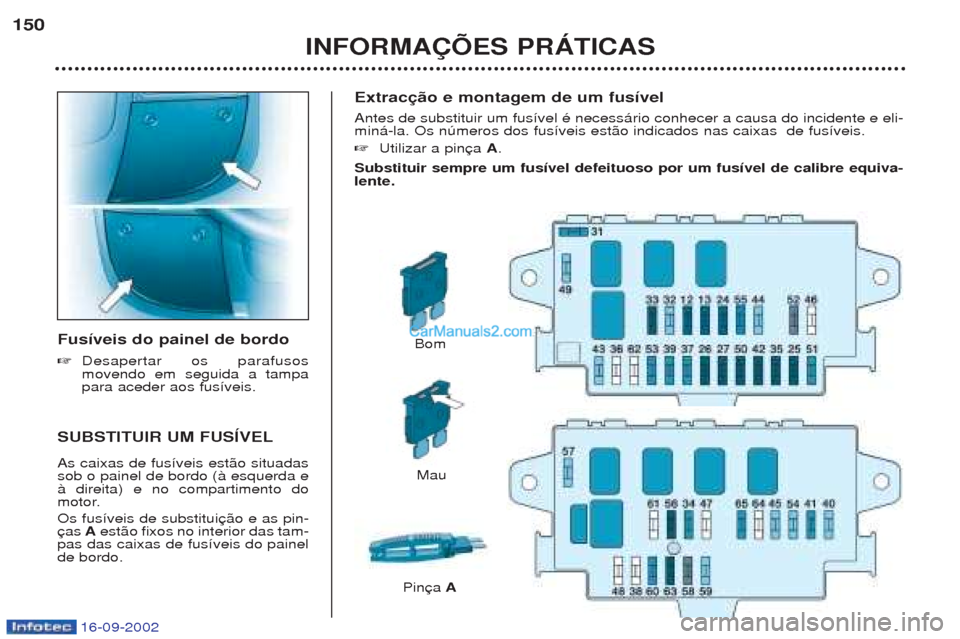

Extracção e montagem de um fusível Antes de substituir um fus’vel Ž necess‡rio conhecer a causa do incidente e eli- min‡-la. Os nœmeros dos fus’veis est‹o indicados nas caixas de fus’veis. ☞Utilizar a pin A.
Substituir sempre um fusível defeituoso por um fusível de calibre equiva- lente.
SUBSTITUIR UM FUSÍVEL As caixas de fus’veis est‹o situadas sob o painel de bordo (ˆ esquerda eˆ direita) e no compartimento do
motor. Os fus’veis de substitui Aest‹o fixos no interior das tam-
pas das caixas de fus’veis do painelde bordo.
Fusíveis do painel de bordo ☞
Desapertar os parafusos movendo em seguida a tampapara aceder aos fus’veis.
Bom
Mau
INFORMAÇÕES PRÁTICAS
150
Pin
A

16-09-2002

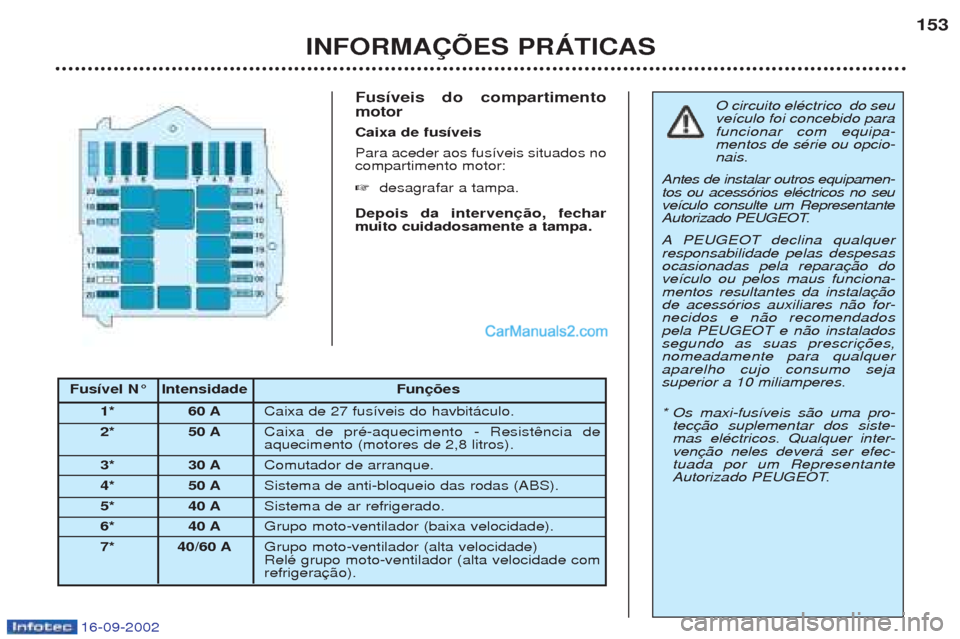

Fusíveis do compartimento motor Caixa de fusíveisPara aceder aos fus’veis situados no compartimento motor: ☞desagrafar a tampa.
Depois da intervenção, fechar muito cuidadosamente a tampa.
INFORMAÇÕES PRÁTICAS 153
O circuito elŽctrico do seu ve’culo foi concebido parafuncionar com equipa-mentos de sŽrie ou opcio-nais.
Antes de instalar outros equipamen-tos ou acess—rios elŽctricos no seuve’culo consulte um Representante
Autorizado PEUGEOT. A PEUGEOT declina qualquer
responsabilidade pelas despesas ocasionadas pela reparave’culo ou pelos maus funciona-mentos resultantes da instalade acess—rios auxiliares n‹o for-necidos e n‹o recomendadospela PEUGEOT e n‹o instaladossegundo as suas prescrinomeadamente para qualqueraparelho cujo consumo sejasuperior a 10 miliamperes.
* Os maxi-fus’veis s‹o uma pro- tec mas elŽctricos. Qualquer inter-ventuada por um Representante
Autorizado PEUGEOT.
Fusível N° Intensidade Funções
1* 60 A Caixa de 27 fus’veis do havbit‡culo.
2* 50 A Caixa de prŽ-aquecimento - Resist aquecimento (motores de 2,8 litros).
3* 30 A Comutador de arranque.
4* 50 A Sistema de anti-bloqueio das rodas (ABS).
5* 40 A Sistema de ar refrigerado.
6* 40 A Grupo moto-ventilador (baixa velocidade).
7* 40/60 AGrupo moto-ventilador (alta velocidade) RelŽ grupo moto-ventilador (alta velocidade comrefrigera
