2002.5 Peugeot Boxer Instrukcja Obsługi (in Polish)

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH95

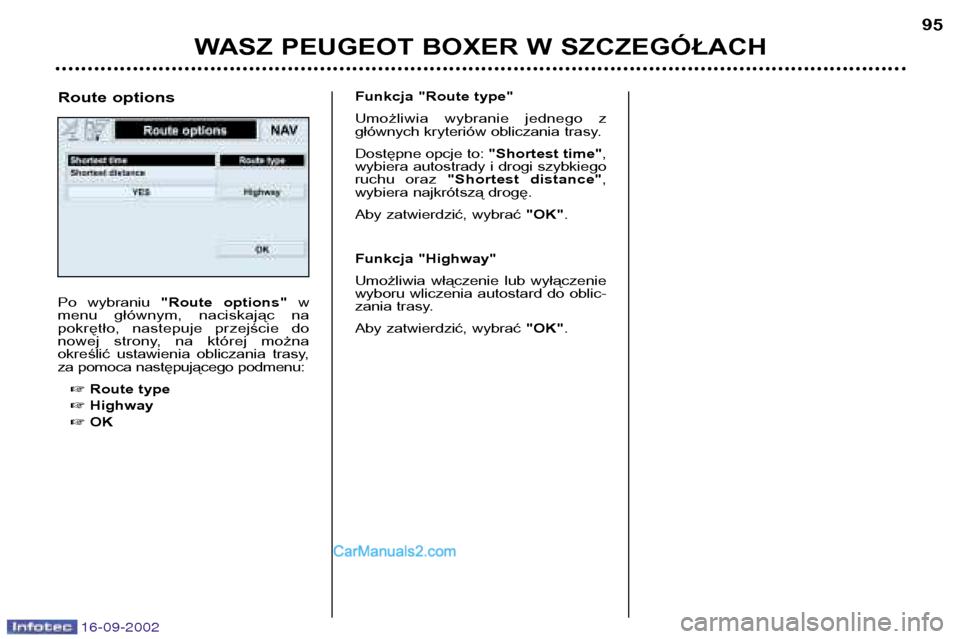

Po wybraniu
"Route options" w
menu głównym, naciskając na
pokrętło, nastepuje przejście do
nowej strony, na której można
określić ustawienia obliczania trasy,
za pomoca następującego podmenu:
Route type
Highway
OK
Route options
Funkcja "Route type"
Umożliwia wybranie jednego z
głównych kryteriów obliczania trasy. Dostępne opcje to:
"Shortest time",
wybiera autostrady i drogi szybkiego
ruchu oraz "Shortest distance" ,
wybiera najkrótszą drogę.
Aby zatwierdzić, wybrać "OK".
Funkcja "Highway"
Umożliwia włączenie lub wyłączenie
wyboru wliczenia autostard do oblic-
zania trasy.
Aby zatwierdzić, wybrać "OK".

WASZ PEUGEOT BOXER W SZCZEGÓŁACH
96
16-09-2002

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH97

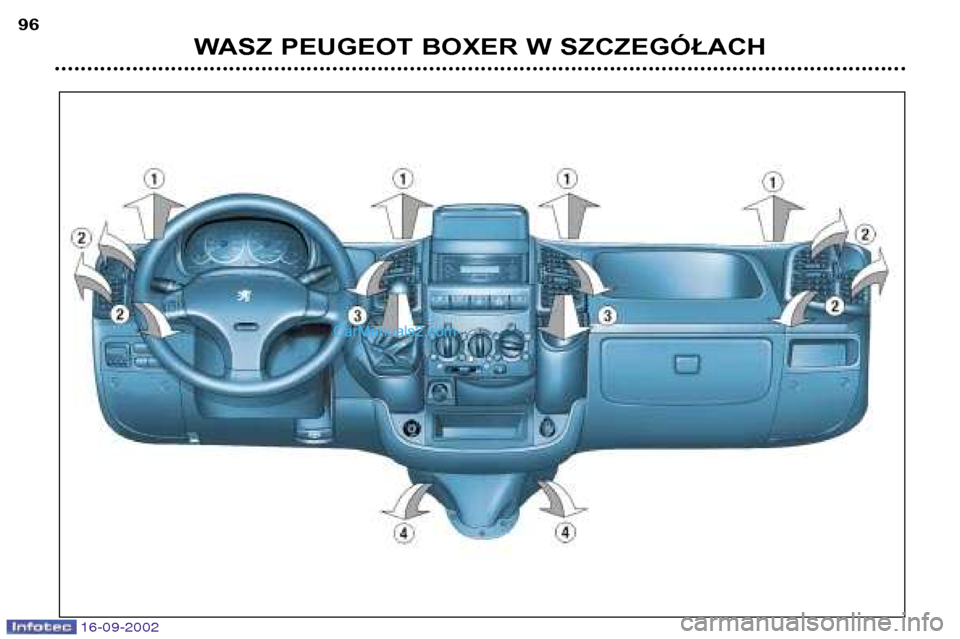

WENTYLACJA 1 . Nawiewy odmrażania lub osuszania przedniej szyby.
2 . Nawiewy boczne.
3 . Nawiewy środkowe.
4 . Wyloty powietrza w stronę nóg pasażerów na przednich siedzeniach.
Zalecenia dotyczące użytkowania Ustawić pokrętło sterowania natężeniem nadmuchu w pozycji zapewniającej odpowiednią wymianę powietrza w kabi- nie.
W celu uzyskania najbardziej jednorodnego rozprowadzenia powietrza, należy zwrócić uwagę, by kratka wlotu powietr-za z zewnątrz, znajdująca się na pokrywie silnika, nawiewy oraz kanały powietrzne pod przednimi siedzeniami, jak rów-
nież nawiew powietrza, umieszczony w bagażniku, nie były zasłonięte. Należy zwrócić uwagę na stan filtra przeciw-pyłkowego.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
98

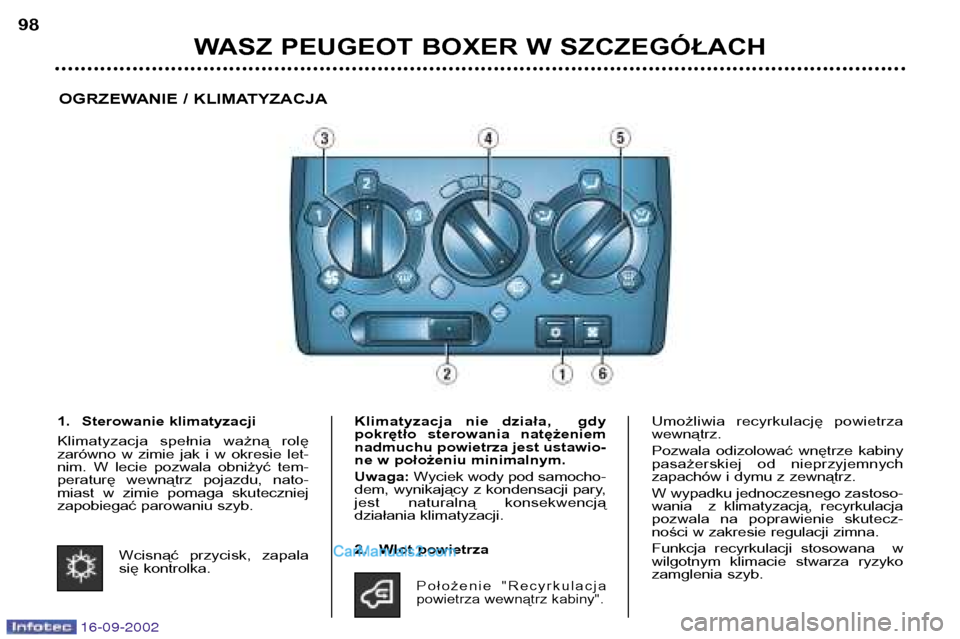

OGRZEWANIE / KLIMATYZACJA
1. Sterowanie klimatyzacji
Klimatyzacja spełnia ważną rolę
zarówno w zimie jak i w okresie let-
nim. W lecie pozwala obniżyć tem-
peraturę wewnątrz pojazdu, nato-
miast w zimie pomaga skuteczniej
zapobiegać parowaniu szyb. Wcisnąć przycisk, zapala
się kontrolka. Klimatyzacja nie działa, gdy
pokrętło sterowania natężeniem
nadmuchu powietrza jest ustawio-
ne w położeniu minimalnym. Uwaga:
Wyciek wody pod samocho-
dem, wynikający z kondensacji pary,
jest naturalną konsekwencją
działania klimatyzacji. Umożliwia recyrkulację powietrzawewnątrz.
Pozwala odizolować wnętrze kabiny
pasażerskiej od nieprzyjemnych
zapachów i dymu z zewnątrz. W wypadku jednoczesnego zastoso-
wania z klimatyzacją, recyrkulacja
pozwala na poprawienie skutecz-
ności w zakresie regulacji zimna.
Funkcja recyrkulacji stosowana w
wilgotnym klimacie stwarza ryzyko
zamglenia szyb.
2. Wlot powietrza
Położenie "Recyrkulacja
powietrza wewnątrz kabiny".

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH99
Przednia szyba, szyby
boczne i nogi pasażerów.
Nogi pasażerów.
Nogi pasażerów i nawiewy środkowe.
Nawiewy środkowe i bocz- ne.
6. Przełącznik tylnych dmuchaw powietrza systemu ogrzewaniadodatkowego
Jest sprzężony z regulacją
natężenia powietrza 3.
Położenie "Nawiew z Zewnątrz".
Możliwie najszybciej należy ustawićprzełącznik 2w tej pozycji, aby zapo-
biec parowaniu szyb i zmniejszeniu
jakości powietrza.
3. Regulacja natężenia nawiewu powietrza
Obracać przełącznik odpołożenia Stopdo
położenia Maks, aż do
uzyskania natężenia nad-
muchu zapewniającego
Wasz komfort.
4. Regulacja temperatury
Można ją zmieniać zależnie do potrzeb.
5. Regulacja rozprowadzania powietrza
Przednia szyba i szyby
boczne (osuszanie -odmrażanie).
W celu szybkiego odmrożenia lub
osuszenia przedniej szyby i szybbocznych: Odmrażanie tylnej szyby oraz luste-
rek wstecznych
Włączanie odmrażania szyb tylnych
drzwi i lusterek wstecznych odbywa
się przy pracującym silniku, przez
wciśnięcie przełącznika.
Wyłącza się automatycznie po około
dwunastu minutach.
Możliwe jest wyłączenie funkcji
odmrażania przez ponowne
wciśnięcie przełącznika.
Ponowne wciśnięcie włącza działanie.
Ważne zalecenie
W celu zapewnienia układowi pełnej
sprawności działania, należy włączać
go jeden lub dwa razy w miesiącu na 5
do 10 minut.
Jeżeli układ nie wytwarza zimna, nie
należy go używać, lecz skontaktować
się z ASO PEUGEOT. Uwaga:
aby zoptymalizować
działanie klimatyzacji, należy pozos-
tawić otwarte wywietrzniki.
- ustawić pokrętła temperatury i natężenia nawiewu powietrza w
pozycji maksymalnej,
- zamknąć nawiewy środkowe.
- ustawić przełącznik nadmuchu powietrza z zewnątrz 2, w pozycji
"Nawiew z zewnątrz",
- włączyć klimatyzację naciskając na przycisk 1.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
100

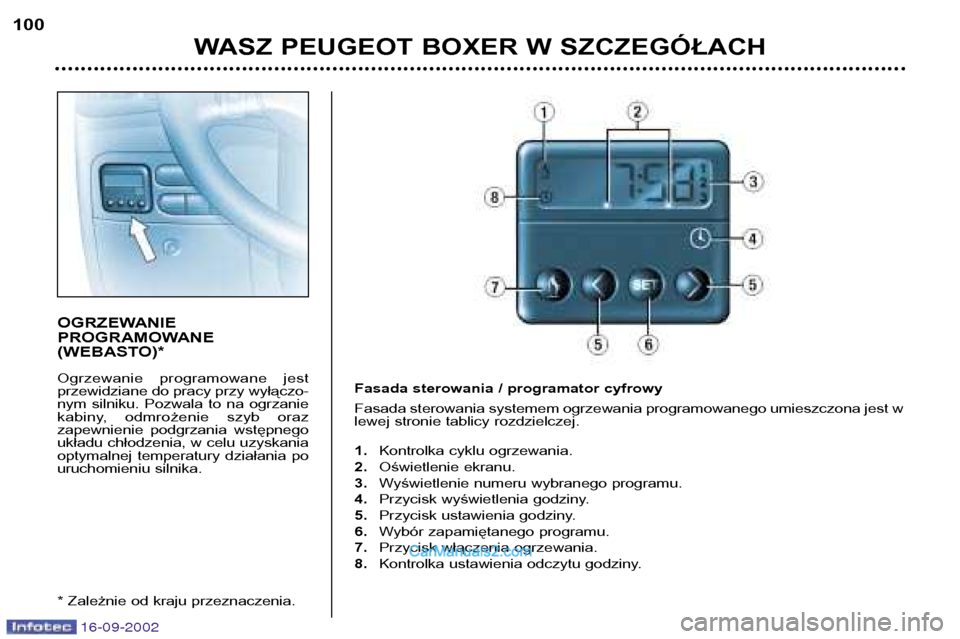

OGRZEWANIE
PROGRAMOWANE
(WEBASTO)*
Ogrzewanie programowane jest
przewidziane do pracy przy wyłączo-
nym silniku. Pozwala to na ogrzanie
kabiny, odmrożenie szyb oraz
zapewnienie podgrzania wstępnego
układu chłodzenia, w celu uzyskania
optymalnej temperatury działania po
uruchomieniu silnika.
* Zależnie od kraju przeznaczenia. Fasada sterowania / programator cyfrowy
Fasada sterowania systemem ogrzewania programowanego umieszczona jest w
lewej stronie tablicy rozdzielczej. 1.
Kontrolka cyklu ogrzewania.
2. Oświetlenie ekranu.
3. Wyświetlenie numeru wybranego programu.
4. Przycisk wyświetlenia godziny.
5. Przycisk ustawienia godziny.
6. Wybór zapamiętanego programu.
7. Przycisk włączenia ogrzewania.
8. Kontrolka ustawienia odczytu godziny.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH101

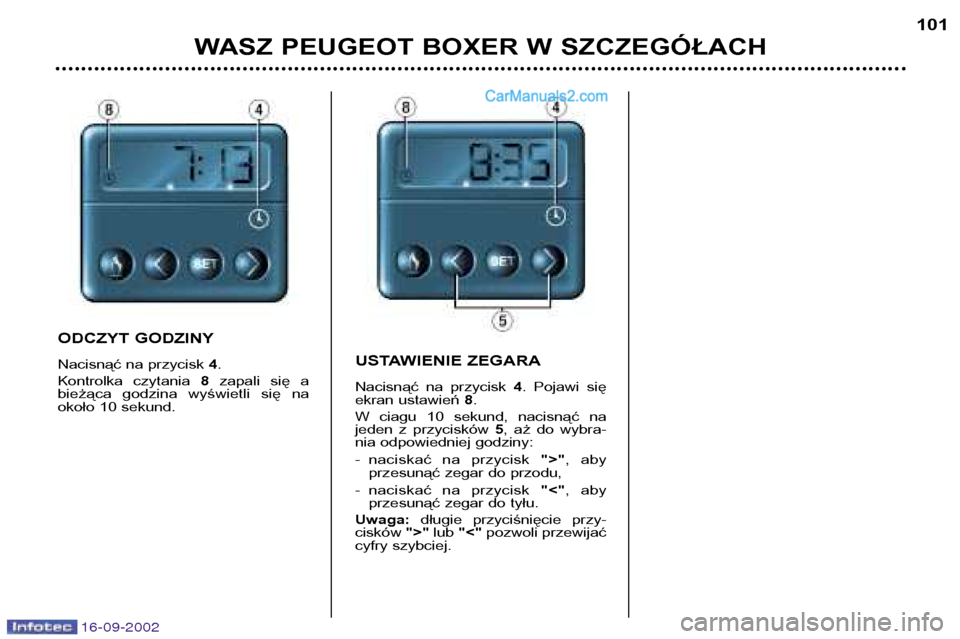

ODCZYT GODZINY
Nacisnąć na przycisk
4.
Kontrolka czytania 8zapali się a
bieżąca godzina wyświetli się na
około 10 sekund. USTAWIENIE ZEGARA
Nacisnąć na przycisk
4. Pojawi się
ekran ustawień 8.
W ciagu 10 sekund, nacisnąć na
jeden z przycisków 5, aż do wybra-
nia odpowiedniej godziny:
- naciskać na przycisk ">", aby
przesunąć zegar do przodu,
- naciskać na przycisk "<", aby
przesunąć zegar do tyłu.
Uwaga: długie przyciśnięcie przy-
cisków ">" lub"<" pozwoli przewijać
cyfry szybciej.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
102

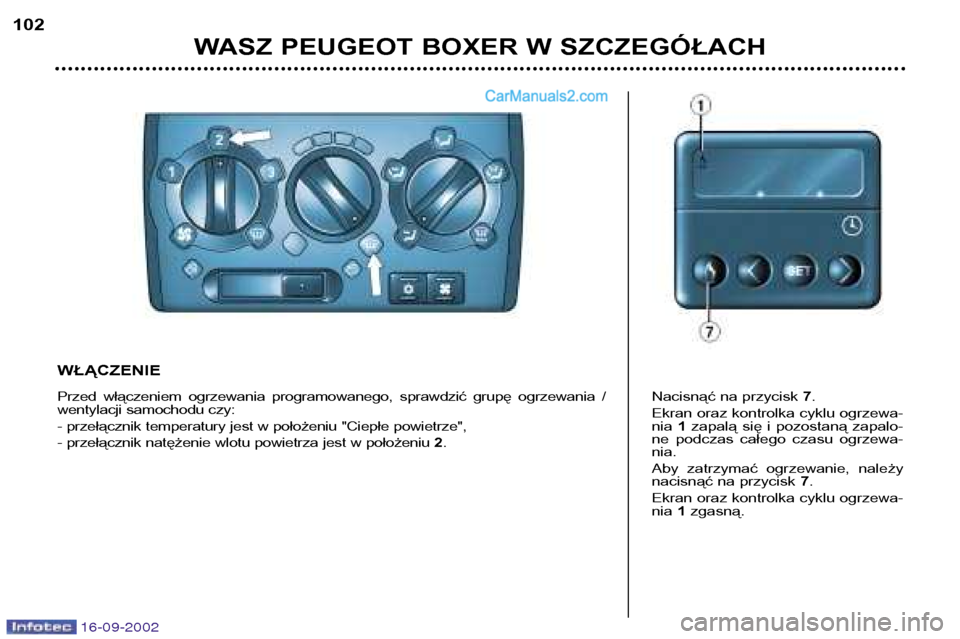

WŁĄCZENIE
Przed włączeniem ogrzewania programowanego, sprawdzić grupę ogrzewania /
wentylacji samochodu czy:
- przełącznik temperatury jest w położeniu "Ciepłe powietrze",
- przełącznik natężenie wlotu powietrza jest w położeniu
2. Nacisnąć na przycisk
7.
Ekran oraz kontrolka cyklu ogrzewa- nia 1zapalą się i pozostaną zapalo-
ne podczas całego czasu ogrzewa-nia.
Aby zatrzymać ogrzewanie, należy
nacisnąć na przycisk 7.
Ekran oraz kontrolka cyklu ogrzewa-nia 1zgasną.
