ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
Trousse à outils.............................................................. 6-1
Entretiens périodiques et graissages ............................. 6-2
Dépose et remontage de cache et carénage ................... 6-5
Carénage A et B ............................................................ 6-5
Carénage C .................................................................... 6-7
Bougies.......................................................................... 6-7
Huile de moteur............................................................. 6-9
Système de refroidissement ........................................ 6-12
Changement du liquide de refroidissement................. 6-13
Filtre à air .................................................................... 6-15
Flexible de ventilation ................................................. 6-17
Conduit d’admission d’air........................................... 6-17
Réglages de carburateur .............................................. 6-17
Réglage du régime de ralenti ...................................... 6-18
Contrôle du jeu de câble d’accélération ...................... 6-18
Réglage du jeu de soupapes ........................................ 6-19
Pneus ........................................................................... 6-19
Roues........................................................................... 6-22
Réglage du jeu du levier d’embrayage ........................ 6-23
Réglage de la hauteur de pédale de frein arrière ......... 6-23
Réglage du contacteur de frein.................................... 6-24
Contrôle des plaquettes de frein avant et arrière ......... 6-25
Contrôle du niveau du liquide de frein ........................ 6-25
Changement du liquide de frein .................................. 6-26Contrôle de la flèche de la chaîne de transmission..... 6-27
Réglage de la flèche de la chaîne de transmission...... 6-27
Lubrification de la chaîne de transmission ................. 6-28
Inspection et lubrification des câbles.......................... 6-28
Lubrification du câble d’accélération et de la
poignée des gaz ........................................................ 6-28
Lubrification des pédales de frein et de sélection....... 6-29
Lubrification des leviers de frein et d’embrayage ...... 6-29
Lubrification de la béquille latérale ............................ 6-29
Lubrification de la suspension arrière......................... 6-30
Inspection de la fourche avant .................................... 6-30
Inspection de la direction............................................ 6-31
Roulements de roue .................................................... 6-31
Batterie........................................................................ 6-32
Remplacement de fusible............................................ 6-33
Remplacement d’une ampoule de phare..................... 6-33
Remplacement de l’ampoule de feu arrière/stop ........ 6-35
Remplacement d’une ampoule de clignotant.............. 6-35
Dépose de la roue avant .............................................. 6-35
Remise en place de la roue avant ................................ 6-36
Dépose de la roue arrière ............................................ 6-37
Remise en place de la roue arrière .............................. 6-38
Dépannage .................................................................. 6-39
Tableau de dépannage ................................................. 6-40
F_4tv_PeriodicTOC.fm Page 1 Monday, September 20, 1999 2:20 PM
Page 51 of 109

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
Les contrôles et entretiens, réglages et lubrifica-
tions périodiques conservent la motocyclette
dans le meilleur état et contribuent à la sécurité.
La sécurité est l’impératif numéro un du bon
motocycliste. Le tableau d’intervalles de lubrifi-
cation et d’entretien ne doit être considéré que
comme un guide pour l’entretien général et les
intervalles de lubrification. CHAQUE PRO-
PRIÉTAIRE DEVRA ADAPTER LES INTER-
VALLES PRÉCONISÉS ET ÉVENTUELLE-
MENT LES RACCOURCIR EN FONCTION
DU CLIMAT, DU TERRAIN, DE LA SITUA-
TION GÉOGRAPHIQUE, ET DE L’USAGE
QU’IL FAIT DE SON VÉHICULE. Les points
les plus importants pour les contrôles, réglages
et lubrifications sont expliqués aux pages sui-
vantes.
FW000060
AVERTISSEMENT
@ Si le propriétaire ne maîtrise pas les techni-
ques d’entretien des motocyclettes, ce travail
doit être confié à un concessionnaire
Yamaha. @
FAU00469
Trousse à outilsLes informations données dans ce manuel sont
destinées à fournir au propriétaire les renseigne-
ments nécessaires pour l’entretien préventif et
les petites réparations. Les outils fournis dans la
trousse à outils du propriétaire serviront à effec-
tuer l’entretien périodique. Cependant d’autres
outils, comme une clé dynamométrique, sont
aussi nécessaires pour effectuer correctement
l’entretien.
N.B.:@ Le propriétaire qui ne dispose pas des outils né-
cessaires pour effectuer un entretien doit confier
ce travail à un concessionnaire Yamaha. @
FW000063
AVERTISSEMENT
@ Certaines modifications non autorisées par
Yamaha peuvent entraîner une diminution
des performances de la motocyclette et ren-
dre sa conduite dangereuse. Consulter un
concessionnaire Yamaha avant de procéder à
la moindre modification. @
1. Trousse à outils
F_4tv_Periodic.fm Page 1 Monday, September 20, 1999 2:20 PM
Page 52 of 109

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU00473
ENTRETIENS PÉRIODIQUES ET GRAISSAGES
CP-01FN° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
1*
Canalisation de carburant• S’assurer que les flexibles de carburant et le flexible de dépression ne sont ni craquelés
ni autrement endommagés.
• Remplacer si nécessaire.ÖÖ
2
*
Filtre à carburant• Contrôler l’état.
• Remplacer si nécessaire.Ö
3 Bougies• Contrôler l’état.
• Nettoyer, régler l’écartement des électrodes ou remplacer si nécessaire.ÖÖÖ
4
*
Soupapes• Contrôler le jeu des soupapes.
• Régler si nécessaire.Tous les 42.000 km ou tous les 42 mois
(le plus court de ces deux intervalles)
5 Filtre à air• Nettoyer ou remplacer si nécessaire.
ÖÖ
6 Embrayage• Contrôler le fonctionnement.
• Régler ou remplacer le câble.ÖÖÖ
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-4.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ
8
*
Frein arrière• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-4.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ
9
*
Roues• Contrôler l’équilibre des roues et s’assurer qu’elles ne sont ni déformées ni autrement
endommagées.
• Rééquilibrer ou remplacer si nécessaire.ÖÖ
10
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖ
F_4tv_Periodic.fm Page 2 Monday, September 20, 1999 2:20 PM
Page 53 of 109

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
11
*
Roulements de roue• S’assurer que les roulements n’ont pas de jeu et ne sont pas endommagés.
• Remplacer si nécessaire. ÖÖ
12
*
Bras oscillant• S’assurer que le pivot du bras oscillant n’a pas de jeu.
• Corriger si nécessaire.
• Enduire de graisse au bisulfure de molybdène tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
13 Chaîne de transmission• Contrôler la tension.
• Régler si nécessaire. S’assurer que la roue arrière est parfaitement alignée.
• Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie
14
*
Roulements de direction• S’assurer que les roulements n’ont pas de jeu et que la direction n’est pas dure.
• Rectifier si nécessaire.
• Enduire de graisse à base de savon au lithium tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
15
*
Attaches du cadre• S’assurer que tous les écrous, boulons et vis sont correctement serrés.
• Resserrer si nécessaire.ÖÖ
16 Béquille latérale• Contrôler le fonctionnement.
• Lubrifier et réparer si nécessaire.ÖÖ
17
*
Contacteur de béquille latérale• Contrôler le fonctionnement.
• Remplacer si nécessaire.ÖÖÖ
18
*
Fourche avant• Contrôler le fonctionnement et l’étanchéité.
• Corriger si nécessaire.ÖÖ
19
*
Amortisseur arrière• Contrôler le fonctionnement et l’étanchéité.
• Remplacer si nécessaire. ÖÖ
20
*
Pivots de bras relais et de bras
de raccordement de suspension
arrière • Contrôler le fonctionnement.
• Enduire de graisse au bisulfure de molybdène tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
21
*
Carburateurs• Contrôler le régime de ralenti, la synchronisation des carburateurs et le
fonctionnement du starter.
• Régler si nécessaire.ÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
F_4tv_Periodic.fm Page 3 Monday, September 20, 1999 2:20 PM
Page 54 of 109

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
* L’entretien de ces éléments ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire
Yamaha.
FAU02970*
N.B.:@ l
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
l
Système de freinage hydraulique
• Toujours remplacer le liquide de frein lors du démontage du maître cylindre ou du cylinder d’étrier. Contrôler régulièrement le niveau du liquide
de frein et remettre à niveau si nécessaire.
• Remplacer les bagues d’étanchéité des composants internes du maître cylindre et du cylinder d’étrier tous les deux ans.
• Remplacer les flexibles de frein tous les quatre ans ou quand ils sont craquelés ou endommagés.
@22 Huile de moteur• Contrôler le niveau d’huile et l’étanchéité.
• Corriger si nécessaire.
• Changer. (Faire chauffer le moteur avant la vidange.)ÖÖÖ
23Cartouche du filtre à huile de
moteur• Remplacer.
ÖÖ
24
*
Système de refroidissement• Contrôler le niveau du liquide de refroidissement et l’étanchéité.
• Corriger si nécessaire.
• Changer le liquide de refroidissement tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
F_4tv_Periodic.fm Page 4 Monday, September 20, 1999 2:20 PM
Page 55 of 109
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU01139*
Dépose et remontage de cache et
carénageIl faudra déposer les cache et carénages illustrés
pour effectuer certains des entretiens décrits
dans ce chapitre.Se référer à cette section à chaque fois qu’il faut
déposer ou installer un carénage ou un cache.
FAU03036*
Carénage A et BDépose
1. Retirer les boulons.

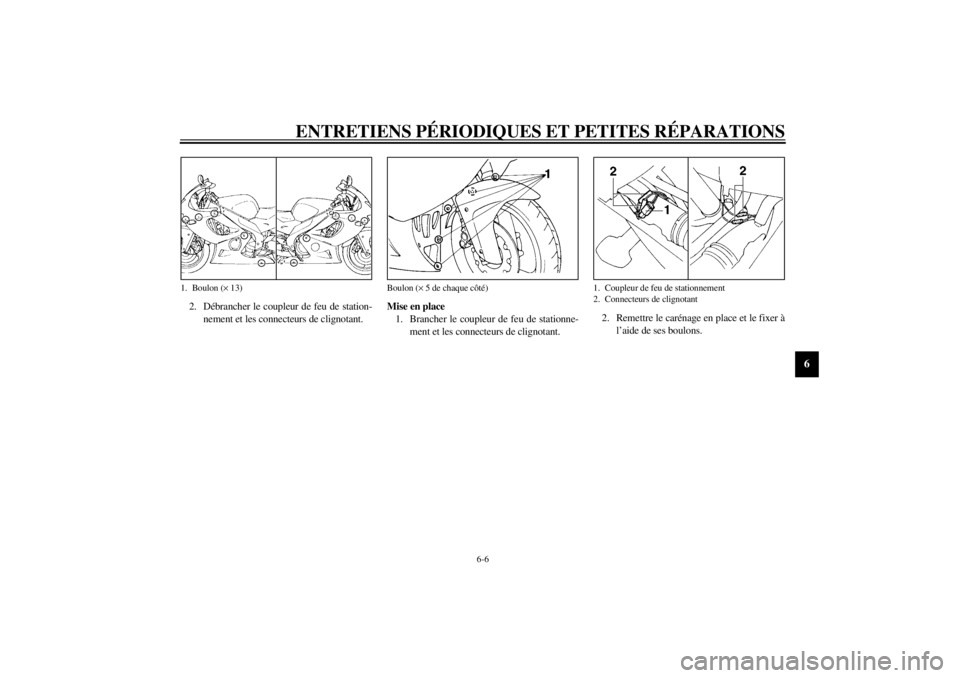

1. Carénage A
2. Cache D
1. Carénage B
2. Carénage C
1. Boulon (´ 3 de chaque côté)
F_4tv_Periodic.fm Page 5 Monday, September 20, 1999 2:20 PM
Page 56 of 109
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
2. Débrancher le coupleur de feu de station-
nement et les connecteurs de clignotant.Mise en place
1. Brancher le coupleur de feu de stationne-
ment et les connecteurs de clignotant.2. Remettre le carénage en place et le fixer à
l’aide de ses boulons.1. Boulon (´ 13)
Boulon (´ 5 de chaque côté)
1. Coupleur de feu de stationnement
2. Connecteurs de clignotant
F_4tv_Periodic.fm Page 6 Monday, September 20, 1999 2:20 PM
