FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
Regolazione della forza di smorzamento
di compressione
Girare la vite di regolazione nella direzione
a
per aumentare la forza di ammortizzamento
di compressione e nella direzione
b per ri-
durre la forza di ammortizzamento di com-
pressione.COPY CI-15ICI-15IHAU00315
AVVERTENZA
@ Questo ammortizzatore contiene
dell’azoto molto compresso. Leggere at-
tentamente le seguenti informazioni pri-
ma di maneggiare l’ammortizzatore. Il
fabbricante non può essere ritenuto re-
sponsabile di danni o ferite che possono
derivare da una manipolazione scorret-
ta.l
Non toccare o cercare di aprire il ci-
lindro. Ne può derivare un danno.
l
Non sottoporre l’ammortizzatore a
fiamma viva o ad altra fonte di calo-
re. Ciò potrebbe far scoppiare l’am-
mortizzatore a causa di una
eccessiva pressione di gas.
l
Non deformare o danneggiare, in
alcun modo, il cilindro. Un danno al
cilindro porterà ad un cattivo effetto
di smorzamento.
l
Per qualunque riparazione, portate
il Vs. ammortizzatore da un Con-
cessionario Yamaha.
@
1. Vite di regolazione forza di smorzamento
compressione
Morbida Normale Dura
Posizione
di regola-
zione65 4 321
H_4tv_Functions.fm Page 19 Monday, September 20, 1999 2:26 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
HAU01580
Combinazioni raccomandate per le regolazioni della forcella anteriore e dell’ammortizzatore posterioreUtilizzare questa tabella come guida per determinare le regolazioni specifiche a seconda del carico della motocicletta.CI-31I
HC000016ATTENZIONE:@ Non cercare mai di regolare la molla oltre le regolazioni di minimo o di massimo. @Condizione di carico Regolazione della forcella anteriore Regolazione dell'ammortizzatore posteriore
Precarica mollaForza di
ammortizzamento
di compressioneForza di
ammortizzamento
di espansionePrecarica mollaForza di
ammortizzamento
di compressioneForza di
ammortizzamento
di espansione
Solo pilota 1 ~ 8 1 ~ 10 1 ~ 10 1 ~ 5 1 ~ 5 3 ~ 20
Con passeggero 1 ~ 8 1 ~ 10 1 ~ 10 3 ~ 7 4 ~ 6 0 ~ 10
H_4tv_Functions.fm Page 20 Monday, September 20, 1999 2:26 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
HAU00324
Fermacinghia per bagagliCi sono quattro fermacinghia per bagagli
sotto la sella del passeggero, due dei quali
possono essere girati in fuori per facilitare
l’accesso.
HAU00330
Cavalletto lateraleQuesto modello è equipaggiato con un si-
stema di circuito di interdizione di accensio-
ne. Il motociclo non deve essere guidato
con il cavalletto laterale spiegato. Il caval-
letto laterale è localizzato sul lato sinistro
del motociclo. (Vedere pagina 5-1 per la
spiegazione di questo sistema.)
HW000044
AVVERTENZA
@ Non si deve guidare il motociclo con il
cavalletto laterale in posizione spiegata.
Qualora il cavalletto non fosse ritratto,
esso potrebbe toccare terra, distrarre il
pilota e causare la perdita di controllo.
La Yamaha ha designato in questo mo-
tociclo un sistema di chiusura automati-
ca per aiutare il pilota a mantenere la
sua responsabilità di ritrarre il cavalletto
laterale. Leggere con attenzione le istru-
zionin qui di seguito elencate, e se ci
fosse qualsiasi indicazione di disfunzio-
ne, si prega di riportare immediatamente
il motociclo in un concessionario
Yamaha per farlo aggiustare subito. @
1. Fermacinghia per bagaglio (´ 4)H_4tv_Functions.fm Page 21 Monday, September 20, 1999 2:26 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
HAU00331
Controllo del funzionamento
dell’interruttore del cavalletto
laterale e della frizioneControllare il funzionamento dell’interrutto-
re del cavalletto laterale e dell’interruttore
della frizione, sulla base delle istruzioni se-
guenti.CD-11I
CD-11I
HW000045
AVVERTENZA
@ Se si notasse qualche disfunzione, con-
sultare immediatamente un agente della
Yamaha. @
REGOLARE L’INTERRUTTORE PRIN-
CIPALE SU “ON” E L’INTERRUTTORE
DI ARRESTO DEL MOTORE SU “ ”.LA TRASMISSIONE È INNESTATA ED
IL CAVALLETTO LATERALE È
RITRATTO.TIRARE LA LEVA DELLA FRIZIONE E
PREMERE L’INTERRUTTORE DI
AVVIAMENTO.IL MOTORE SI AVVIA.
IL MOTORE SI ARRESTA.L’INTERRUTTORE DEL CAVAL-
LETTO LATERALE FUNZIONA BENE.L’INTERRUTTORE DELLA FRIZIONE
VA BENE.IL CAVALLETTO LATERALE È
ABBASSATO.
H_4tv_Functions.fm Page 22 Monday, September 20, 1999 2:26 PM

H_4tv_Functions.fm Page 23 Monday, September 20, 1999 2:26 PM

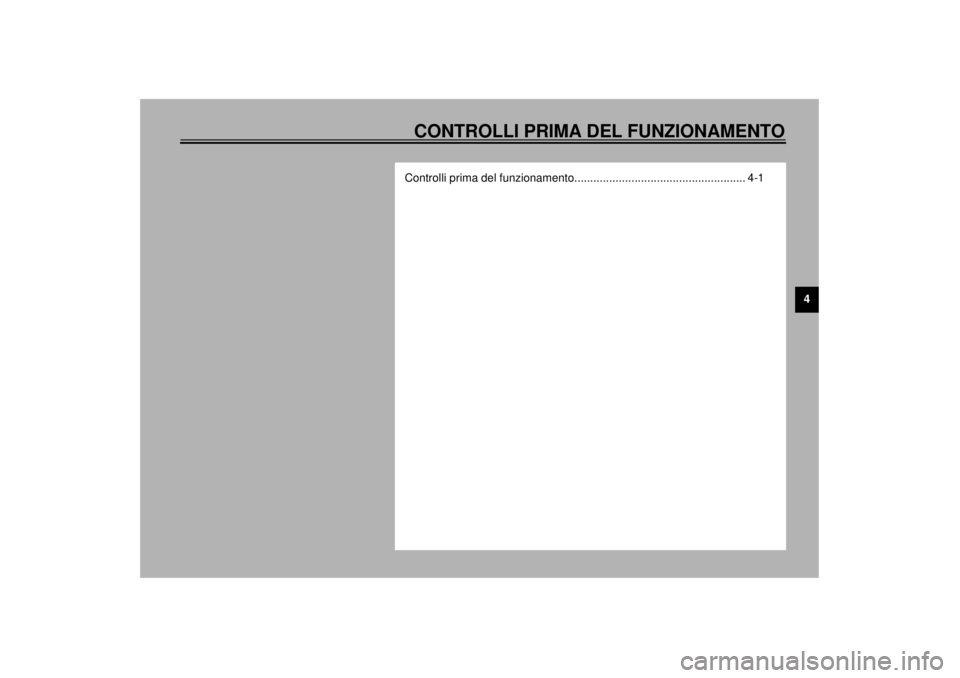

CONTROLLI PRIMA DEL FUNZIONAMENTO
4
Controlli prima del funzionamento...................................................... 4-1
H_4tv_PreopTOC.fm Page 1 Monday, September 20, 1999 2:27 PM

4-1
4
HAU01114
4-CONTROLLI PRIMA DEL FUNZIONAMENTOIl proprietario è personalmente responsabile delle condizioni del suo veicolo. Le funzioni vitali della motocicletta possono deteriorarsi ra-
pidamente e inaspettatamente anche se questa rimane inutilizzata (per esempio se è esposta agli elementi). Qualsiasi danno, perdita di
fluido o perdita di pressione dei pneumatici può avere serie conseguenze. È quindi molto importante che, oltre ad eseguire una completa
ispezione visiva, si controlli quanto segue ogni volta prima di guidare.
HAU00340
CONTROLLI PRIMA DEL FUNZIONAMENTO
CONTROLLI PARTE PAGINA
Freno anteriore
• Controllo del funzionamento, gioco, livello del liquido e perdite di liquido.
•Rabboccare con liquido per freni DOT4 se necessario.6-23 ~ 6-26
Freno posteriore
6-23 ~ 6-26
Frizione• Controllo del funzionamento, condizioni e gioco.
• Regolare se necessario.6-23
Manopola dall’accelerato-
re e alloggiamento• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-18, 6-28
Olio motore• Controllare il livello olio.
• Rabboccare se necessario.6-9 ~ 6-11
Serbatoio di espansione
refrigerante• Controllare il livello del refrigerante.
• Riempire con refrigerante come necessario.6-12
Catena trasmissione• Controllare la tensione e la condizione della catena.
• Regolare se necessario.6-27 ~ 6-28
Ruote e pneumatici• Controllare la pressione dei pneumatici, l’usura e eventuali. 6-19 ~ 6-22
Cavi di comando e del
cruscotto• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-28
Asta del pedale cambio e
del freno• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-29
Perno della leva freno e
della leva frizione• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-29
Perno del cavalletto
laterale• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-29
H_4tv_Preop.fm Page 1 Monday, September 20, 1999 2:27 PM

CONTROLLI PRIMA DEL FUNZIONAMENTO
4-2
4
NOTA:I controlli preliminari devono essere fatti ogni volta che viene utilizzata la moto. Una verifica completa richiede solo qualche minuto e la si-
curezza che procura al pilota compensa questa perdita di tempo.
AVVERTENZA
Se durante il controllo preliminare si riscontra che una parte non funziona correttamente, verificarla e ripararla prima di usare la
moto.Elementi di fissaggio del
telaio• Controllare che tutti i dadi, bulloni e viti siano serrati bene.
• Serrare se necessario.—
Carburante• Controllare il livello del carburante.
• Rabboccare se necessario.3-11 ~ 3-13
Luci, indicatori e
interruttori• Controllare se il funzionamento è corretto. 6-33 ~ 6-35
Condotto di ingresso
dell’aria• Controllare che la retina non sia intasata.
• Pulire se necessario.— CONTROLLI PARTE PAGINA
