2000 YAMAHA TDM 850 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-11
3
SAU01183
CombustibleAsegúrese de que haya suficiente combustible
en el depósito. Llene el depósito hasta la parte
inferior del tubo de relleno como se muestra en
la ilustración.
SW000130
ADVERTENCIA
@ No sobrecargar el depósito de combustible.
Evitar salpicar combustible sobre el motor
caliente. No llene el depósito de combustible
por encima de la parte inferior del tubo de re-
lleno porque podría rebosar después cuando
el combustible se caliente y se expande. @
SAU00186
ATENCION:@ l
Limpie inmediatamente el combustible
derramado con un paño seco y limpio
etc. El combustible puede dañar las su-
perficies pintadas o partes plásticas.
l
(Para Alemania solamente)
La tapa del depósito de combustible de
los modelos para Alemania eatá espe-
cialmente disenãda. Utilice siempre la
tapa correcta cuando tenga que reem-
plazarla.
@
SAU00191
NOTA:@ Si ocurre golpeteo o traqueteo, emplee una mar-
ca distinta de gasolina o de grado de octanos su-
perior. @
1. Tubo del relleno
2. Nivel de combustible
Combustible recomendado:
Gasolina normal sin plomo con número
de octanos de investigación de 91 o más.
Capacidad del depósito de combustible:
Total:
20 L
Reserva:
3,1 L
S_4tx_Functions.fm Page 11 Saturday, October 16, 1999 1:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-12
3
SAU00196

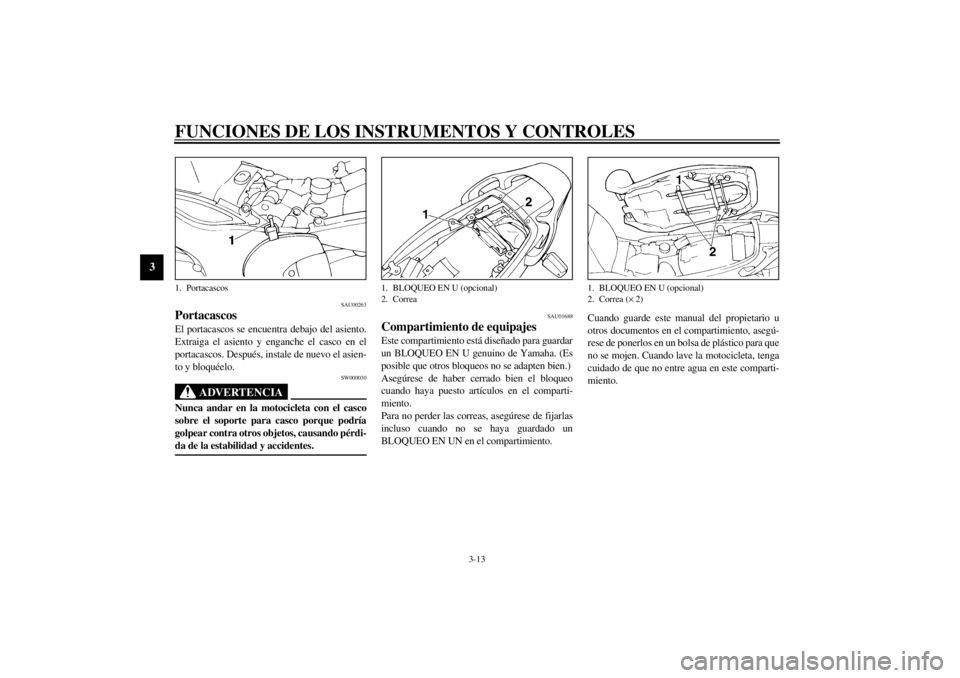

Manguera de respiración del depósi-
to de combustible
(sólo para Alemania)Este modelo está equipado con una manguera de
respiración del depósito de combustible. Antes
de usar esta motocicleta, asegúrese de verificar
lo siguiente:l
Verifique la conexión de la manguera.
l
Verifique la manguera por grietas o daños.
Si está dañada, reemplácela.
l
Aségurese que el extremo de la manguera
no esté obstruido. Límpielo si es necesa-
rio.
SAU01726
AsientoPara la extracción
Inserte la llave en el cierre, gírela hacia la dere-
cha.Para la instalación
Inserte los salientes de la parte frontal del asien-
to en los soportes del asiento. Luego, empuje el
asiento hacia abajo.
NOTA:@ Asegurarse que el asiento esté asegurado firme-
mente. @
1. Manguera de respiración del depósito de
combustible
1. Abrir
1. Salient (´ 2)
2. Soporte del asiento (´ 2)
S_4tx_Functions.fm Page 12 Saturday, October 16, 1999 1:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-13
3
SAU00263
PortacascosEl portacascos se encuentra debajo del asiento.
Extraiga el asiento y enganche el casco en el
portacascos. Después, instale de nuevo el asien-
to y bloquéelo.
SW000030
ADVERTENCIA
@ Nunca andar en la motocicleta con el casco
sobre el soporte para casco porque podría
golpear contra otros objetos, causando pérdi-
da de la estabilidad y accidentes. @
SAU01688
Compartimiento de equipajesEste compartimiento está diseñado para guardar
un BLOQUEO EN U genuino de Yamaha. (Es
posible que otros bloqueos no se adapten bien.)
Asegúrese de haber cerrado bien el bloqueo
cuando haya puesto artículos en el comparti-
miento.
Para no perder las correas, asegúrese de fijarlas
incluso cuando no se haya guardado un
BLOQUEO EN UN en el compartimiento.Cuando guarde este manual del propietario u
otros documentos en el compartimiento, asegú-
rese de ponerlos en un bolsa de plástico para que
no se mojen. Cuando lave la motocicleta, tenga
cuidado de que no entre agua en este comparti-
miento.
1. Portacascos
1. BLOQUEO EN U (opcional)
2. Correa
1. BLOQUEO EN U (opcional)
2. Correa (´ 2)
S_4tx_Functions.fm Page 13 Saturday, October 16, 1999 1:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-14
3
SAU01728

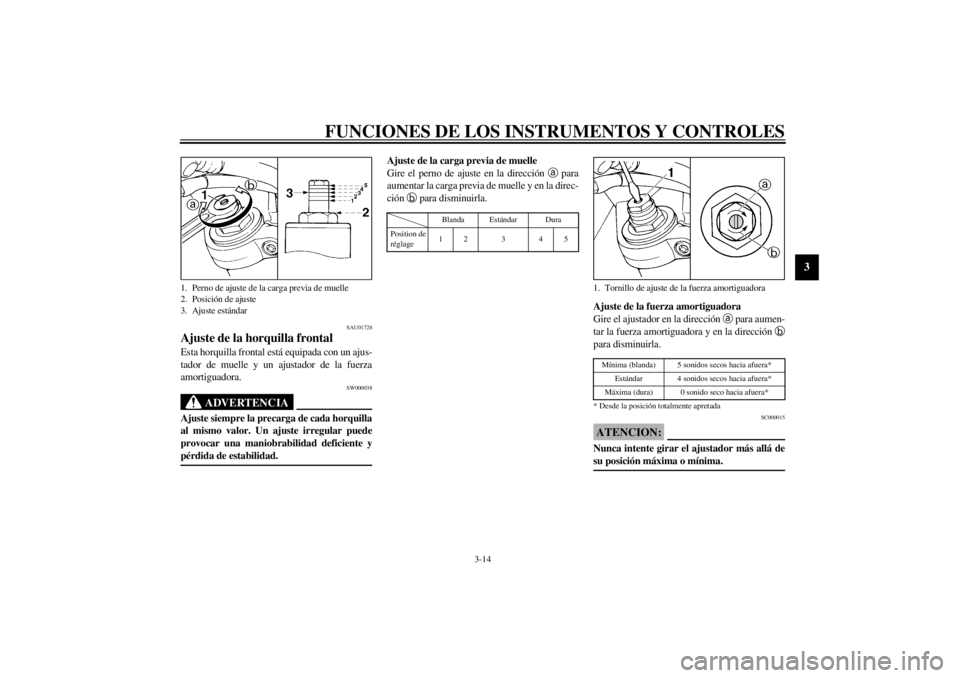

Ajuste de la horquilla frontalEsta horquilla frontal está equipada con un ajus-
tador de muelle y un ajustador de la fuerza
amortiguadora.
SW000038
ADVERTENCIA
@ Ajuste siempre la precarga de cada horquilla
al mismo valor. Un ajuste irregular puede
provocar una maniobrabilidad deficiente y
pérdida de estabilidad. @
Ajuste de la carga previa de muelle
Gire el perno de ajuste en la dirección
a para
aumentar la carga previa de muelle y en la direc-
ción
b para disminuirla.CI-18S
Ajuste de la fuerza amortiguadora
Gire el ajustador en la dirección
a para aumen-
tar la fuerza amortiguadora y en la dirección
b
para disminuirla.CI-29S
SC000015ATENCION:@ Nunca intente girar el ajustador más allá de
su posición máxima o mínima. @
1. Perno de ajuste de la carga previa de muelle
2. Posición de ajuste
3. Ajuste estándar
Blanda Estándar Dura
Position de
réglage12345
1. Tornillo de ajuste de la fuerza amortiguadoraMínima (blanda) 5 sonidos secos hacia afuera*
Estándar 4 sonidos secos hacia afuera*
Máxima (dura) 0 sonido seco hacia afuera*
* Desde la posición totalmente apretada
S_4tx_Functions.fm Page 14 Saturday, October 16, 1999 1:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-15
3
SAU01768*

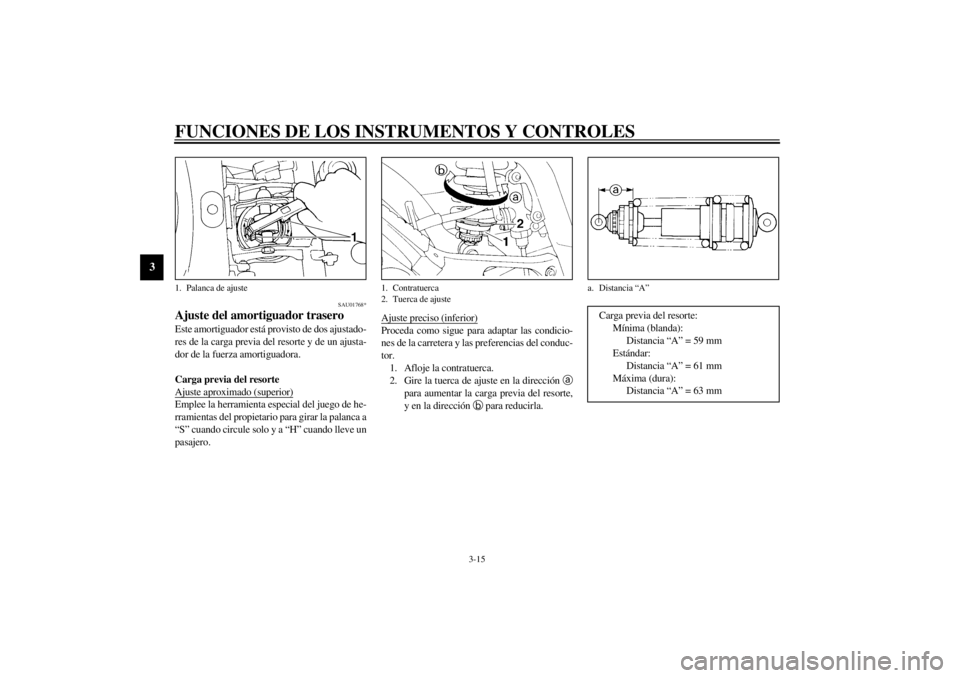

Ajuste del amortiguador traseroEste amortiguador está provisto de dos ajustado-
res de la carga previa del resorte y de un ajusta-
dor de la fuerza amortiguadora.
Carga previa del resorte
Ajuste aproximado (superior)Emplee la herramienta especial del juego de he-
rramientas del propietario para girar la palanca a
“S” cuando circule solo y a “H” cuando lleve un
pasajero.Ajuste preciso (inferior)
Proceda como sigue para adaptar las condicio-
nes de la carretera y las preferencias del conduc-
tor.
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste en la dirección
a
para aumentar la carga previa del resorte,
y en la dirección
b para reducirla.
1. Palanca de ajuste
1. Contratuerca
2. Tuerca de ajuste
a. Distancia “A”
Carga previa del resorte:
Mínima (blanda):
Distancia “A” = 59 mm
Estándar:
Distancia “A” = 61 mm
Máxima (dura):
Distancia “A” = 63 mm
S_4tx_Functions.fm Page 15 Saturday, October 16, 1999 1:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-16
3

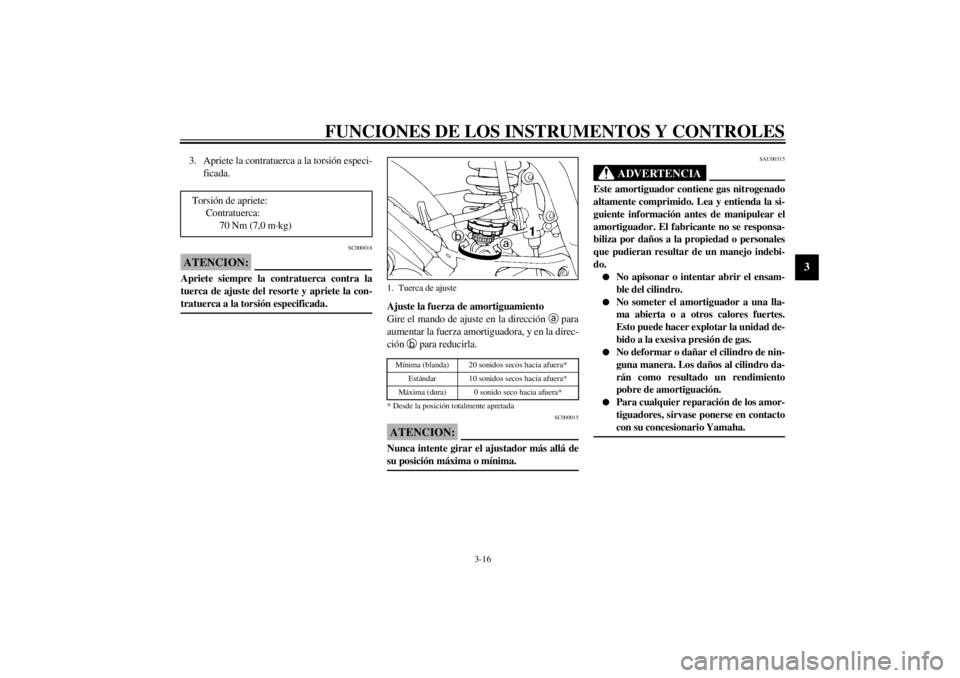

3. Apriete la contratuerca a la torsión especi-
ficada.
SC000018
ATENCION:@ Apriete siempre la contratuerca contra la
tuerca de ajuste del resorte y apriete la con-
tratuerca a la torsión especificada. @
Ajuste la fuerza de amortiguamiento
Gire el mando de ajuste en la dirección
a para
aumentar la fuerza amortiguadora, y en la direc-
ción
b para reducirla.CI-29S
SC000015ATENCION:@ Nunca intente girar el ajustador más allá de
su posición máxima o mínima. @
SAU00315
ADVERTENCIA
@ Este amortiguador contiene gas nitrogenado
altamente comprimido. Lea y entienda la si-
guiente información antes de manipulear el
amortiguador. El fabricante no se responsa-
biliza por daños a la propiedad o personales
que pudieran resultar de un manejo indebi-
do.l
No apisonar o intentar abrir el ensam-
ble del cilindro.
l
No someter el amortiguador a una lla-
ma abierta o a otros calores fuertes.
Esto puede hacer explotar la unidad de-
bido a la exesiva presión de gas.
l
No deformar o dañar el cilindro de nin-
guna manera. Los daños al cilindro da-
rán como resultado un rendimiento
pobre de amortiguación.
l
Para cualquier reparación de los amor-
tiguadores, sirvase ponerse en contacto
con su concesionario Yamaha.
@
Torsión de apriete:
Contratuerca:
70 Nm (7,0 m·kg)
1. Tuerca de ajusteMínima (blanda) 20 sonidos secos hacia afuera*
Estándar 10 sonidos secos hacia afuera*
Máxima (dura) 0 sonido seco hacia afuera*
* Desde la posición totalmente apretada
S_4tx_Functions.fm Page 16 Saturday, October 16, 1999 1:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-17
3
SAU00324

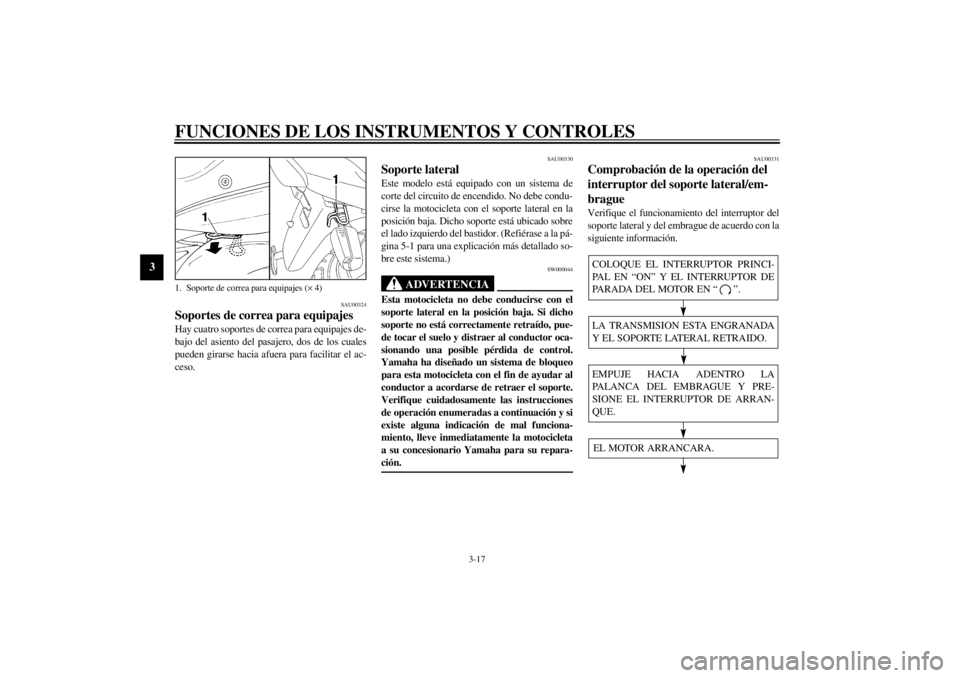

Soportes de correa para equipajesHay cuatro soportes de correa para equipajes de-
bajo del asiento del pasajero, dos de los cuales
pueden girarse hacia afuera para facilitar el ac-
ceso.
SAU00330
Soporte lateralEste modelo está equipado con un sistema de
corte del circuito de encendido. No debe condu-
cirse la motocicleta con el soporte lateral en la
posición baja. Dicho soporte está ubicado sobre
el lado izquierdo del bastidor. (Refiérase a la pá-
gina 5-1 para una explicación más detallado so-
bre este sistema.)
SW000044
ADVERTENCIA
@ Esta motocicleta no debe conducirse con el
soporte lateral en la posición baja. Si dicho
soporte no está correctamente retraído, pue-
de tocar el suelo y distraer al conductor oca-
sionando una posible pérdida de control.
Yamaha ha diseñado un sistema de bloqueo
para esta motocicleta con el fin de ayudar al
conductor a acordarse de retraer el soporte.
Verifique cuidadosamente las instrucciones
de operación enumeradas a continuación y si
existe alguna indicación de mal funciona-
miento, lleve inmediatamente la motocicleta
a su concesionario Yamaha para su repara-
ción. @
SAU00331
Comprobación de la operación del
interruptor del soporte lateral/em-
bragueVerifique el funcionamiento del interruptor del
soporte lateral y del embrague de acuerdo con la
siguiente información.CD-11S
1. Soporte de correa para equipajes (´ 4)
COLOQUE EL INTERRUPTOR PRINCI-
PAL EN “ON” Y EL INTERRUPTOR DE
PARADA DEL MOTOR EN “ ”.LA TRANSMISION ESTA ENGRANADA
Y EL SOPORTE LATERAL RETRAIDO.EMPUJE HACIA ADENTRO LA
PALANCA DEL EMBRAGUE Y PRE-
SIONE EL INTERRUPTOR DE ARRAN-
QUE.EL MOTOR ARRANCARA.
S_4tx_Functions.fm Page 17 Saturday, October 16, 1999 1:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-18
3
SW000045
ADVERTENCIA
@ Si nota un funcionamiento incorrecto, con-
sulte inmediatamente a su concesionario
Yamaha. @EL MOTOR SE PARARA.EL INTERRUPTOR DEL SOPORTE
LATERAL ESTA CORRECTO.EL INTERRUPTOR DEL EMBRAGUE
ESTA CORRECTO.EL SOPORTE LATERAL ESTA EN POSI-
CION BAJA.
