MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU02939
Inspección de horquilla delanteraVerificación visual
SW000115
ADVERTENCIA
@ Sostenga firmemente la moto, para no correr
el peligro de que se caiga la moto. @Compruebe si hay rayaduras o daños en el tubo
interior y si hay fugas excesivas de aceite en la
horquilla delantera.
Verificación de operación

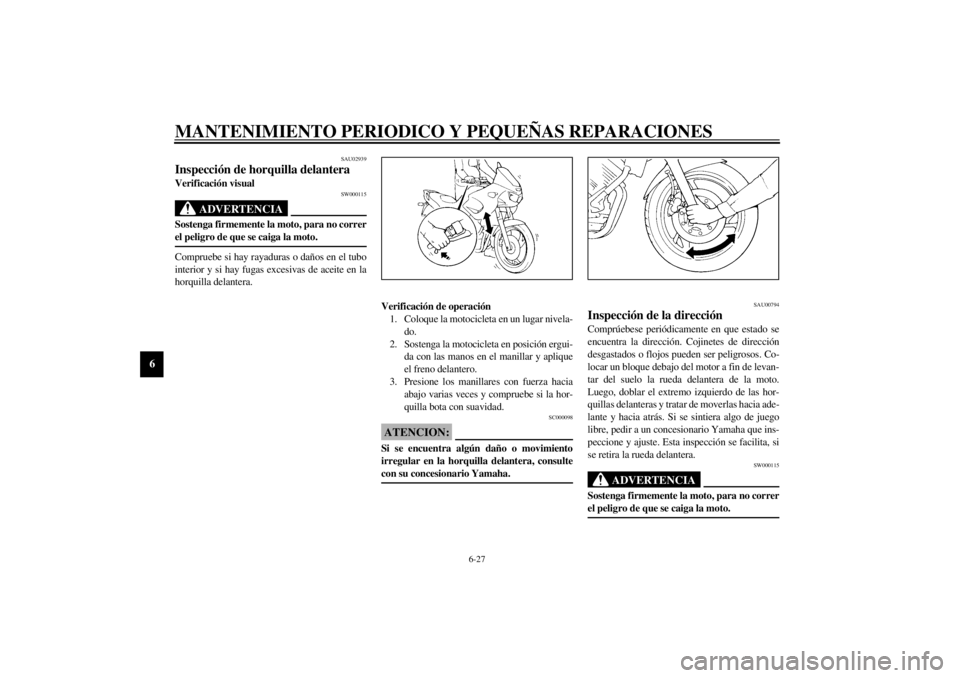

1. Coloque la motocicleta en un lugar nivela-
do.
2. Sostenga la motocicleta en posición ergui-
da con las manos en el manillar y aplique
el freno delantero.
3. Presione los manillares con fuerza hacia
abajo varias veces y compruebe si la hor-
quilla bota con suavidad.
SC000098
ATENCION:@ Si se encuentra algún daño o movimiento
irregular en la horquilla delantera, consulte
con su concesionario Yamaha. @
SAU00794
Inspección de la direcciónComprúebese periódicamente en que estado se
encuentra la dirección. Cojinetes de dirección
desgastados o flojos pueden ser peligrosos. Co-
locar un bloque debajo del motor a fin de levan-
tar del suelo la rueda delantera de la moto.
Luego, doblar el extremo izquierdo de las hor-
quillas delanteras y tratar de moverlas hacia ade-
lante y hacia atrás. Si se sintiera algo de juego
libre, pedir a un concesionario Yamaha que ins-
peccione y ajuste. Esta inspección se facilita, si
se retira la rueda delantera.
SW000115
ADVERTENCIA
@ Sostenga firmemente la moto, para no correr
el peligro de que se caiga la moto. @
S_4tx_Periodic.fm Page 27 Saturday, October 16, 1999 1:41 PM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-28
6
SAU01144
Cojinetes de ruedasSi los cojinetes de la rueda delantera o trasera
tienen juego en el cubo, o si la rueda no gira sua-
vemente, pedir al concesionario Yamaha que
inspeccione los cojinetes.
SAU00800
BateríaEsta motocicleta se equipa con una batería de
“tipo sellada”. Por lo tanto, no es necesario veri-
ficar el electrólito ni agregar agua destilada en la
batería.l
Si la batería parece haber perdido su capa-
cidad, consulte a su concesionario
Yamaha.
l
Si la motocicleta está equipada con acce-
sorios eléctricos opcionales, la batería ten-
derá a descargarse con más rapidez, por lo
que no deberá olvidarse de recargarla pe-
riódicamente.
SC000101
ATENCION:@ No intente nunca de sacar las tapas de sellado
de las células de la batería. Podría dañarse la
batería. @
SW000116
ADVERTENCIA
@ El líquido electrólitio de la batería es veneno-
so y muy peligroso, provocando serias que-
maduras, etc. Contiene ácido sulfúrico.
Evitar el contacto con la piel, ojos o vestidu-
ras.
ANTÍDOTO:l
EXTERNAMENTE: Lavar con abun-
dante agua.
l
INTERNAMENTE: Beber leche en
abundancia o también agua. Proseguir
con leche de magnesia, huevos batidos o
aceite vegetal. Llamar al doctor inme-
diatemente.
l
OJOS: Llavar con agua por 15 minutos
y obtener atención médica oportuna-
mente.
Las baterías producen gases explosivos.
Mantener alejadas las chispas, las llamas o
los cigarillos. Ventilar el lugar cuando se car-
gue la batería o cuando se la use en lugares
cerrados. Proteger siempre los ojos cuando se
trabaje cerca de la batería.
MANTENER ALEJADA DEL ALCANCE
DE LOS NIÑOS.
@
S_4tx_Periodic.fm Page 28 Saturday, October 16, 1999 1:41 PM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-29
6
Almacenaje de la batería
Cuando no tenga la intención de utilizar la mo-
tocicleta durante un mes o período más largo,
extraiga la batería, recárguela por completo, y
guárdela en un lugar fresco y oscuro.
SC000102
ATENCION:@ l
Recargue por completo la batería antes
de guardarla. Si guarda la batería es-
tando descargada, podría causar daños
permanentes en la batería.
l
Emplee un cargador de baterías diseña-
do para baterías del tipo sellado (MF).
Si emplea un cargador de baterías con-
vencional podría causar daños en la ba-
tería. Si no dispone de un cargador de
baterías del tipo sellado, póngase en
contacto con su concesionario Yamaha.
l
Asegúrese siempre de que las conexio-
nes sean correctas cuando vuelva a ins-
talar la batería.
@
SAU01670
Reemplazo del fusibleLas cajas de fusibles están situadas debajo del
asiento del conductor y la caja de fusibles prin-
cipal está unida al relé del arrancador.
Si algún fusible se funde, desconecte el interrup-
tor principal y el interruptor del circuito en cues-
tión. Instale un fusible nuevo del amperaje
correcto. Conecte los interruptores y vea si el
dispositivo eléctrico funciona. Si el fusible se
funde inmediatamente después, consulte con su
concesionario Yamaha.
SC000103
ATENCION:@ No emplee fusibles de amperaje más alto que
el recomendado. El cambio de un fusible por
otro de un amperaje inadecuado puede cau-
sar graves daños en el sistema eléctrico y pue-
de producir incluso un incendio. @

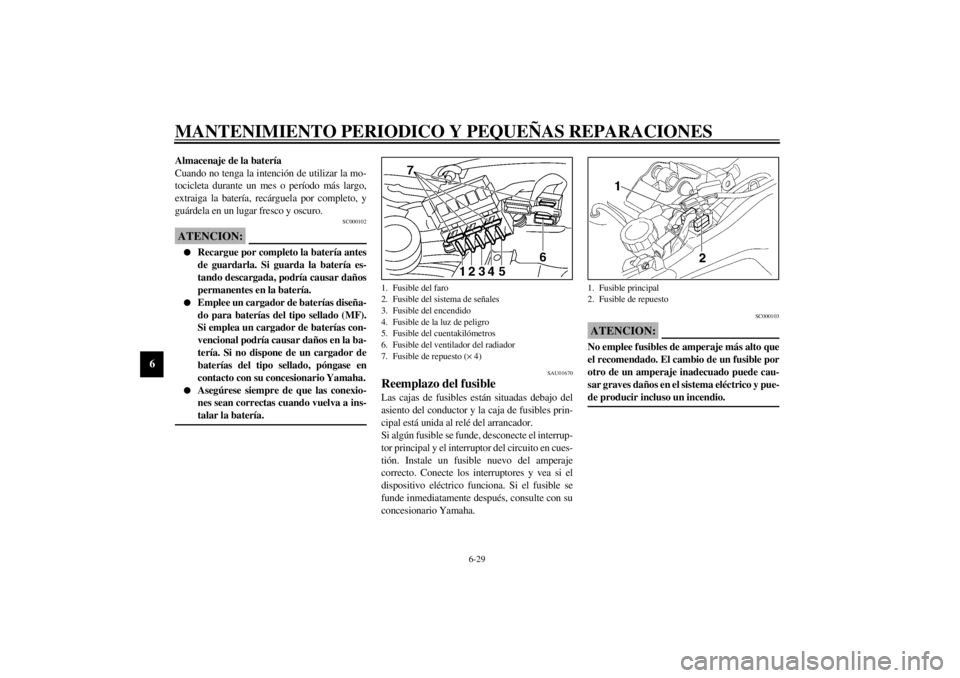

1. Fusible del faro
2. Fusible del sistema de señales
3. Fusible del encendido
4. Fusible de la luz de peligro
5. Fusible del cuentakilómetros
6. Fusible del ventilador del radiador
7. Fusible de repuesto (´ 4)
1. Fusible principal
2. Fusible de repuesto
S_4tx_Periodic.fm Page 29 Saturday, October 16, 1999 1:41 PM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-30
6
SAU00827
Reemplazo de la bombilla del faroEsta motocicleta está equipada con un faro de
bombilla de cuarzo. Si la bombilla del faro se
funde, reemplácela como sigue:
1. Extraiga los conectores y la cubierta del
portabombillas.
2. Desenganche el portabombillas y extraiga
la bombilla defectuosa.
SW000119
ADVERTENCIA
@ Mantenga artículos inflamable y las manos
apartados de la bombilla cuando esté encen-
dida, porque estará caliente. No toque la
bombilla hasta que no se haya enfriado. @
3. Coloque una bombilla nueva en su posi-
ción y móntela en su lugar con el porta-
bombillas.
SC000105
ATENCION:@ No toque la parte de vidrio de la bombilla.
Evite las manchas de aceite, porque de lo con-
trario la transparencia del vidrio, vida útil de
la bombilla y el flujo luminoso quedarían ad-
versamente afectados. Si una bombilla se en-
sucia con aceite, límpiela bien con un paño
humedecido con alcohol o disolvente. @
Fusible especificado:
Fusible principal: 30 A
Fusible del faro: 15 A
Fusible del sistema de señales: 15 A
Fusible del encendido: 10 A
Fusible de la luz de peligro: 10 A
Fusible del cuentakilómetros: 5 A
Fusible del ventilador del
radiador: 7,5 A

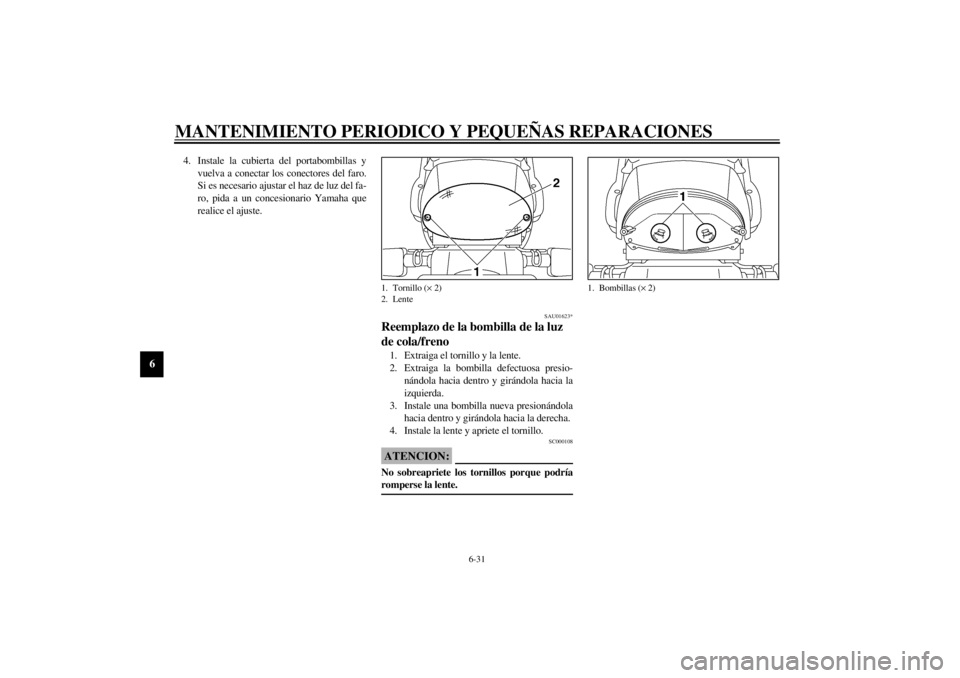

1. Cubierta del portabombillas
1. Conector (´ 2)
2. Portabombilla
S_4tx_Periodic.fm Page 30 Saturday, October 16, 1999 1:41 PM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-31
6
4. Instale la cubierta del portabombillas y
vuelva a conectar los conectores del faro.
Si es necesario ajustar el haz de luz del fa-
ro, pida a un concesionario Yamaha que
realice el ajuste.
SAU01623*
Reemplazo de la bombilla de la luz
de cola/freno1. Extraiga el tornillo y la lente.
2. Extraiga la bombilla defectuosa presio-
nándola hacia dentro y girándola hacia la
izquierda.
3. Instale una bombilla nueva presionándola
hacia dentro y girándola hacia la derecha.
4. Instale la lente y apriete el tornillo.
SC000108
ATENCION:@ No sobreapriete los tornillos porque podría
romperse la lente. @1. Tornillo (´ 2)
2. Lente
1. Bombillas (´ 2)
S_4tx_Periodic.fm Page 31 Saturday, October 16, 1999 1:41 PM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-32
6
SAU01095
Reemplazo de la bombilla de la luz
de la señal de giro1. Extraiga el tornillo y la lente.
2. Extraiga la bombilla defectuosa presio-
nándola hacia dentro y girándola hacia la
izquierda.
3. Instale una bombilla nueva presionándola
hacia dentro y girándola hacia la derecha.
4. Instale la lente y apriete el tornillo.
SAU01008
Localización y reparación de averíasAunque las motos Yamaha pasan por un riguro-
so control de inspección, antes de salir de fábri-
ca, existe la posibilidad de que ocurran
problemas de funcionamiento.
Además, cualquier problema menor de los siste-
mas de combustible, compresión o encendido,
pueden desmejorar la calidad del arranque o de
potencia. Por ello, presentamos la gráfica de lo-
calización de fallas que ofrece procedimientos
rápidos y sencillos para realizar comprobacio-
nes.
Si su moto requiere alguna reparación, llévela a
su concesionario Yamaha, en donde técnicos
expertos, que cuentan con modernos equipos y
herramientas, aplican su experiencia y conci-
mientos especializados para ofrecer un servicio
inmejorable a su moto. Use siempre repuestos
auténticos Yamaha, ya que cualquier imitación
siempre es de inferior calidad y rendimiento;
por lo cual, duran menos y pueden dar lugar a
averías muy costosas.
1. Tornillo
2. Lente
1. Bombillas
S_4tx_Periodic.fm Page 32 Saturday, October 16, 1999 1:41 PM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-33
6
SAU02990*

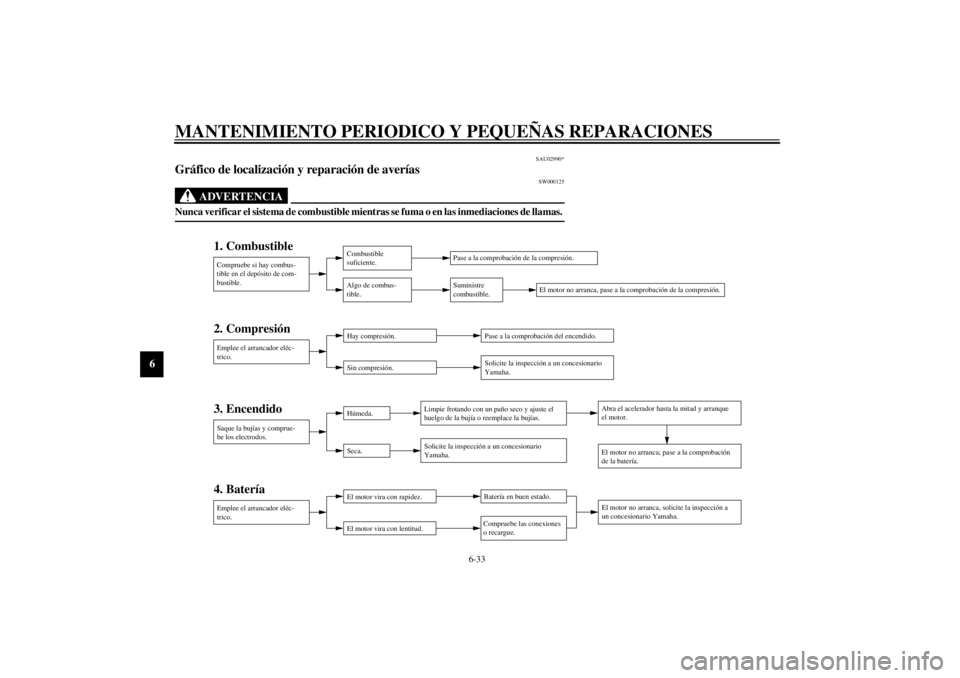

Gráfico de localización y reparación de averías
SW000125
ADVERTENCIA
@ Nunca verificar el sistema de combustible mientras se fuma o en las inmediaciones de llamas. @
2. Compresión
3. Encendido
4. Batería 1. CombustibleCompruebe si hay combus-
tible en el depósito de com-
bustible.Combustible
suficiente.
Algo de combus-
tible.Pase a la comprobación de la compresión.
Suministre
combustible.
Emplee el arrancador eléc-
trico.Hay compresión.
Sin compresión.Pase a la comprobación del encendido.
Solicite la inspección a un concesionario
Yamaha.
Saque la bujías y comprue-
be los electrodos.Húmeda.
Seca.Limpie frotando con un paño seco y ajuste el
huelgo de la bujía o reemplace la bujías.
Solicite la inspección a un concesionario
Yamaha.Abra el acelerador hasta la mitad y arranque
el motor.
El motor no arranca; pase a la comprobación
de la batería.
Emplee el arrancador eléc-
trico.El motor vira con rapidez.
El motor vira con lentitud.Batería en buen estado.
Compruebe las conexiones
o recargue.
El motor no arranca, pase a la comprobación de la compresión.
El motor no arranca, solicite la inspección a
un concesionario Yamaha.
S_4tx_Periodic.fm Page 33 Saturday, October 16, 1999 1:41 PM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-34
6

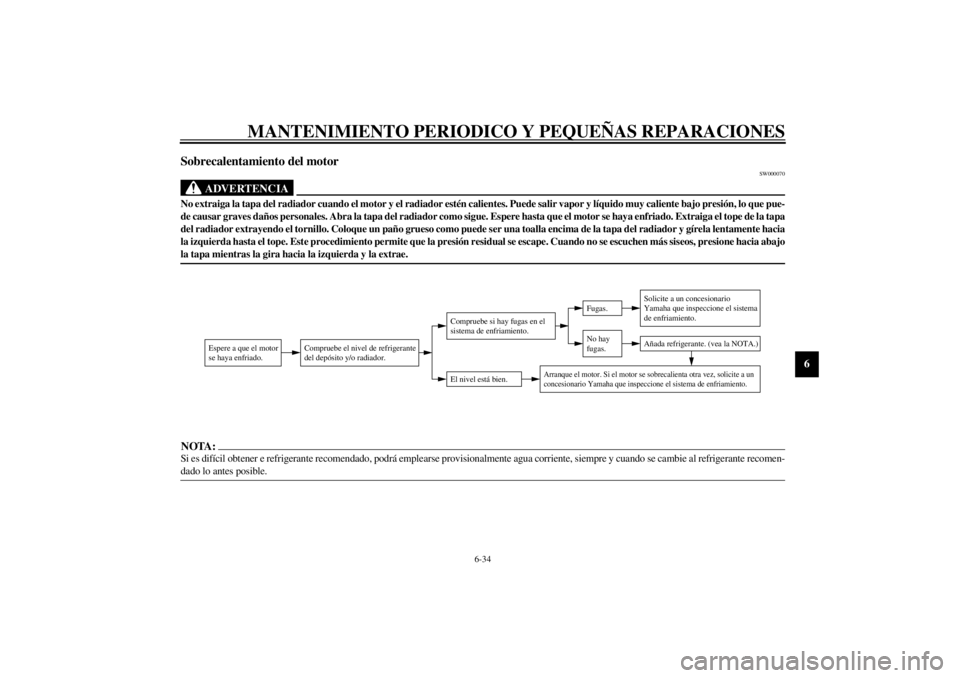

Sobrecalentamiento del motor
SW000070
ADVERTENCIA
@ No extraiga la tapa del radiador cuando el motor y el radiador estén calientes. Puede salir vapor y líquido muy caliente bajo presión, lo que pue-
de causar graves daños personales. Abra la tapa del radiador como sigue. Espere hasta que el motor se haya enfriado. Extraiga el tope de la tapa
del radiador extrayendo el tornillo. Coloque un paño grueso como puede ser una toalla encima de la tapa del radiador y gírela lentamente hacia
la izquierda hasta el tope. Este procedimiento permite que la presión residual se escape. Cuando no se escuchen más siseos, presione hacia abajo
la tapa mientras la gira hacia la izquierda y la extrae. @NOTA:@ Si es difícil obtener e refrigerante recomendado, podrá emplearse provisionalmente agua corriente, siempre y cuando se cambie al refrigerante recomen-
dado lo antes posible. @
Espere a que el motor
se haya enfriado.
Compruebe el nivel de refrigerante
del depósito y/o radiador.
El nivel está bien.Compruebe si hay fugas en el
sistema de enfriamiento.
No hay
fugas.Fugas.
Solicite a un concesionario
Yamaha que inspeccione el sistema
de enfriamiento.Añada refrigerante. (vea la NOTA.)
Arranque el motor. Si el motor se sobrecalienta otra vez, solicite a un
concesionario Yamaha que inspeccione el sistema de enfriamiento.
