CITROEN CX 1988  Service Manual SPECIFICATION AND PARTICULAR FEATURES OF
THE SOURCE AND RESERVE OF PRESSURE
5531-8532

Page 323 of 648

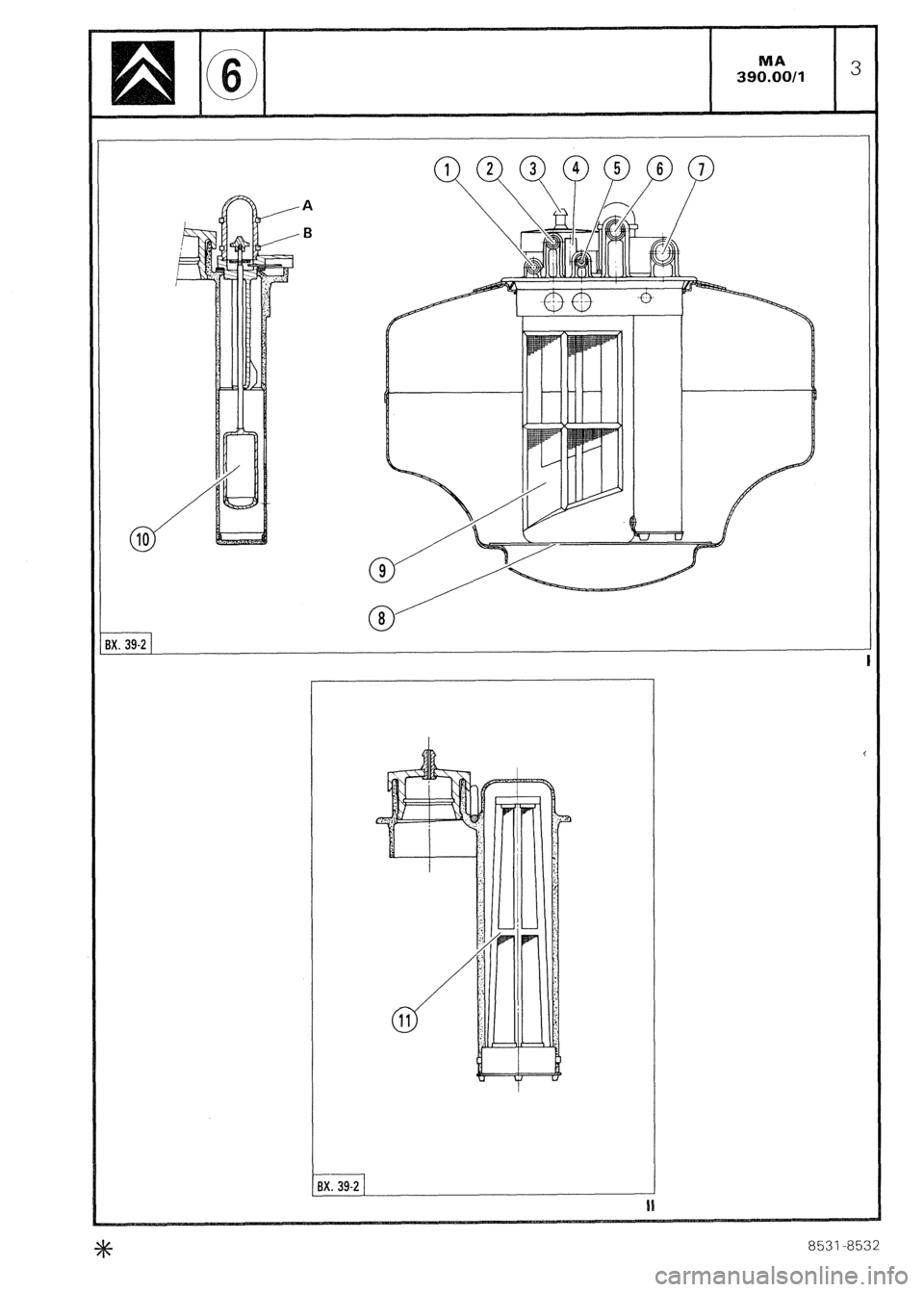

CITROEN CX 1988  Service Manual SPECIFICATION AND PARTICULAR FEATURES OF
THE SOURCE AND RESERVE OF PRESSURE
Reservoir:
The reservoir is located in the left hand rear section of the engine compartment. Its breather, situated on th

Page 324 of 648

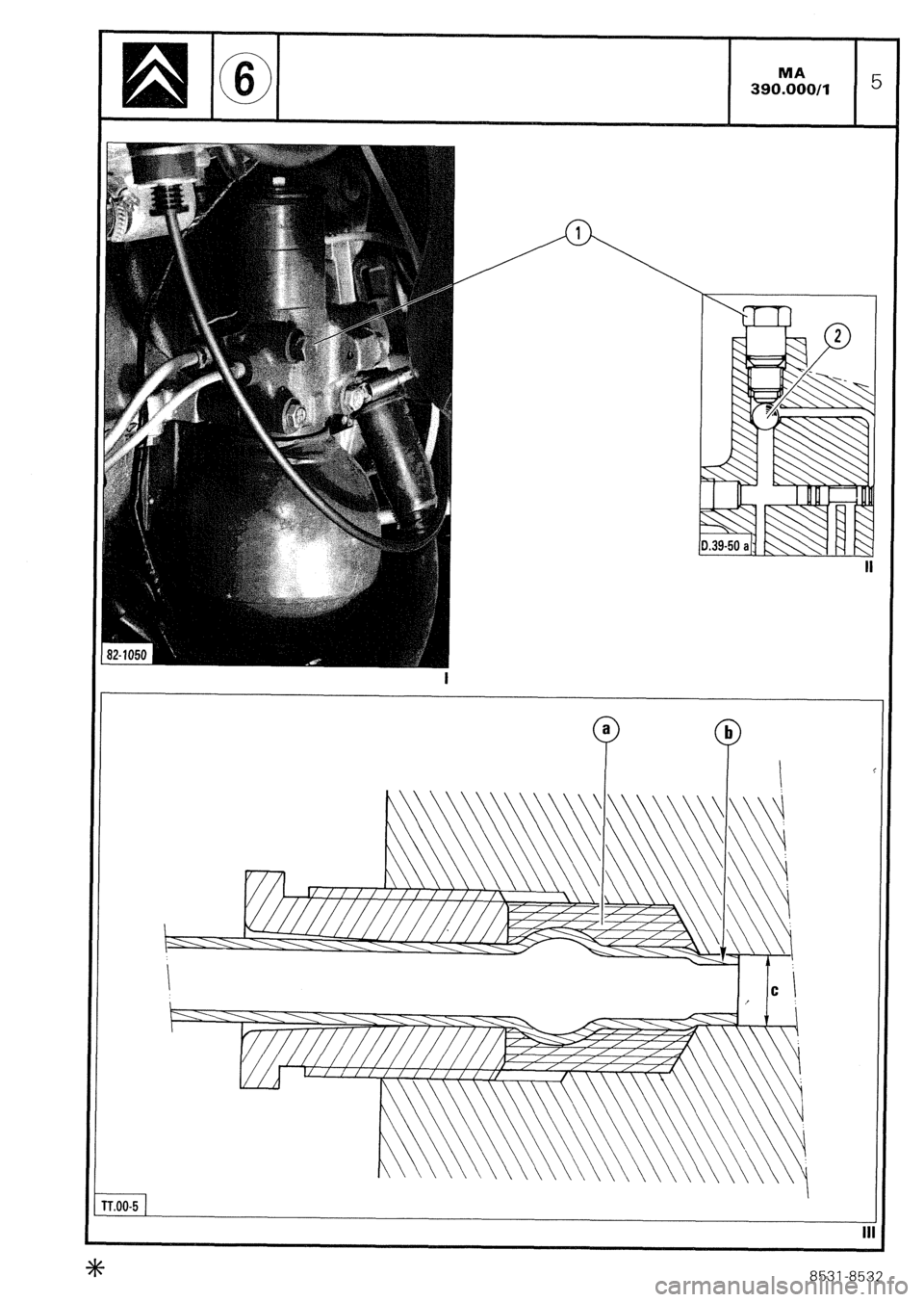

CITROEN CX 1988  Service Manual A
B
;x. 39-2
BX. 39-2
8531 -a532

Page 325 of 648

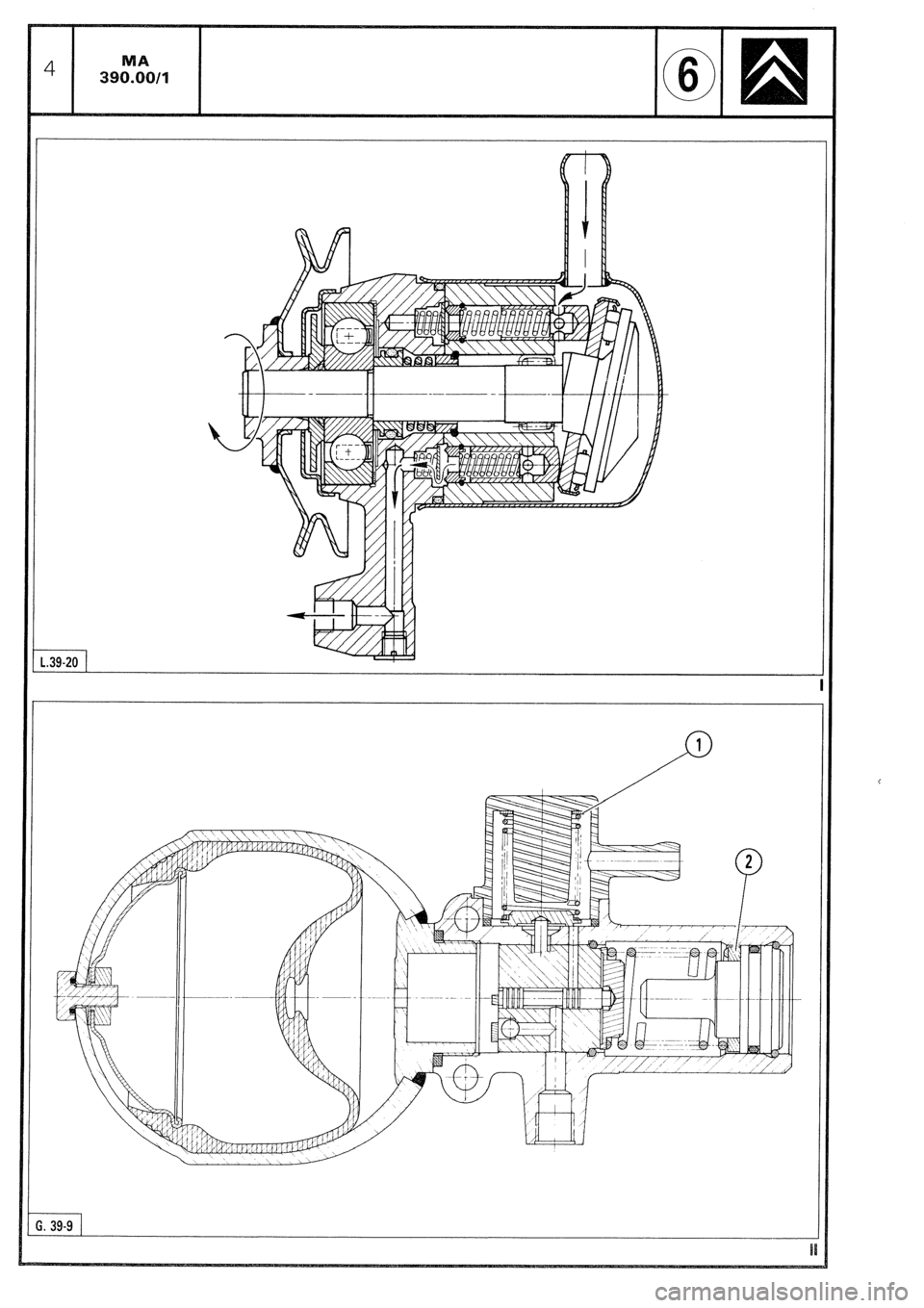

CITROEN CX 1988  Service Manual .---
i. 39-9

Page 326 of 648

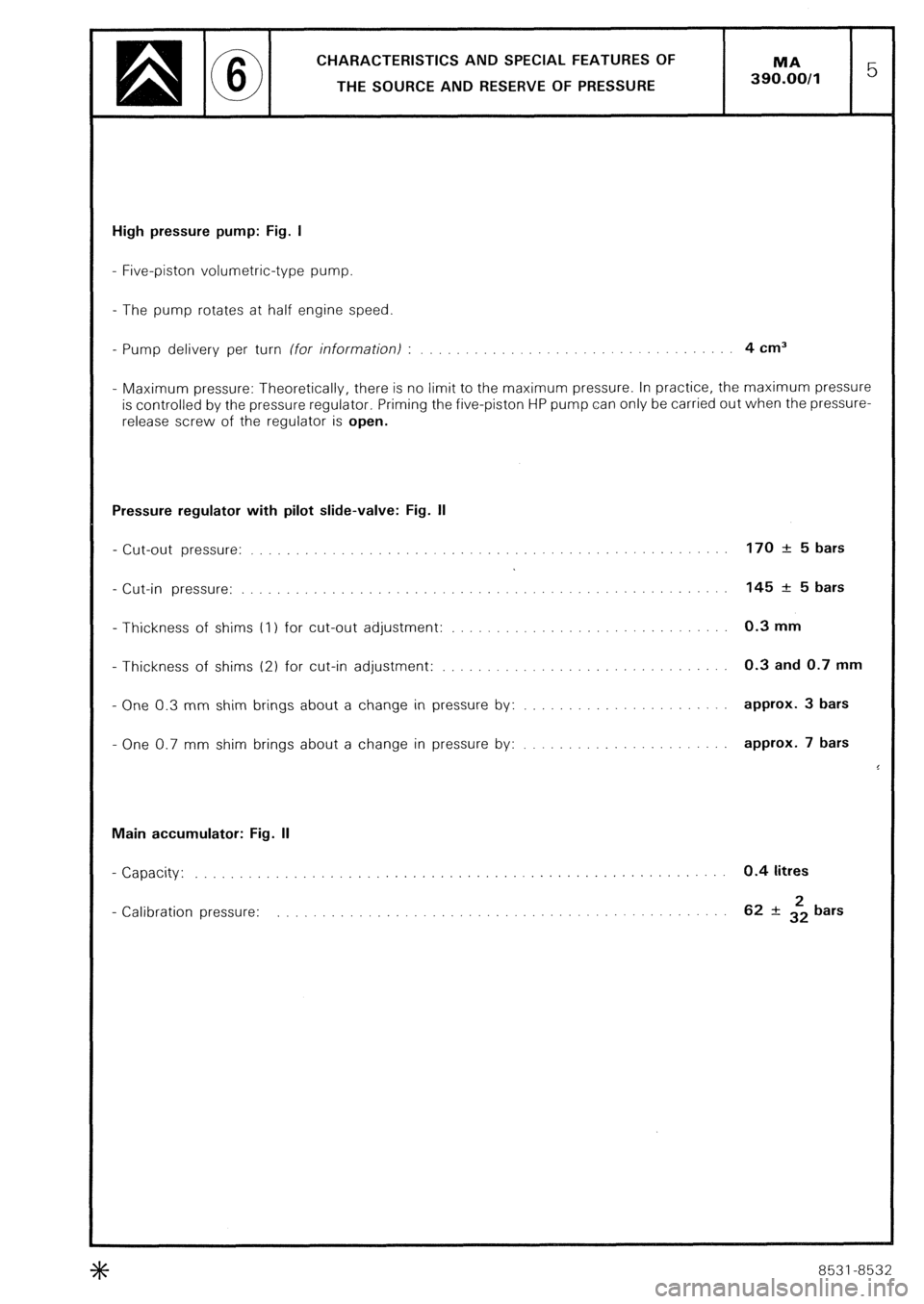

CITROEN CX 1988  Service Manual CHARACTERISTICS AND SPECIAL FEATURES OF
THE SOURCE AND RESERVE OF PRESSURE
High pressure pump: Fig. I
- Five-piston volumetric-type pump.
- The pump rotates at half engine speed
- Pump delivery p

Page 327 of 648

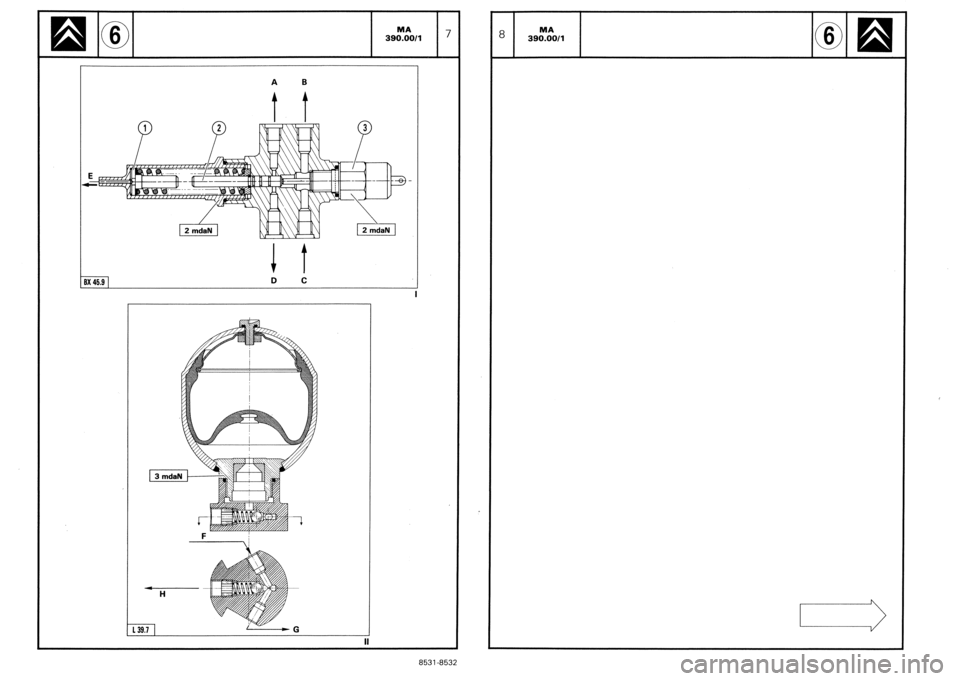

CITROEN CX 1988  Service Manual SPECIFICATION AND PARTICULAR FEATURES OF
THE SOURCE AND RESERVE OF PRESSURE
Security valve: Fig. I
Calibration pressures for slide valve return spring:
- Pressure for isolation (no supply to suspe

Page 328 of 648
