2024 PEUGEOT 308 Upute Za Rukovanje (in Croatian)

167
Praktične informacije
73.Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga.
4. Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
5. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
6. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
7. Kabel za punjenje nikad nemojte uranjati u
vodu.
8. Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom. 9.
Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
10. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača.
11 . Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama.
12. Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
13. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.
14. Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.Naljepnica upravljačke jedinice – stanje
žaruljica pokazivača
Stanje žaruljice
pokazivača
Isključeno


Uključeno

Bljeska

POWER CHARGE FAULT SimbolOpis

Nije spojeno s napajanjem ili napajanje nije
dostupno iz infrastrukture.


(zelena)


(zelena)


(crvena)


Upravljačka jedinica trenutačno izvodi
samotestiranje.


(zelena)


Spojeno samo s infrastrukturom ili s
infrastrukturom i električnim vozilom (EV), ali
punjenje nije u tijeku.

168
Praktične informacije

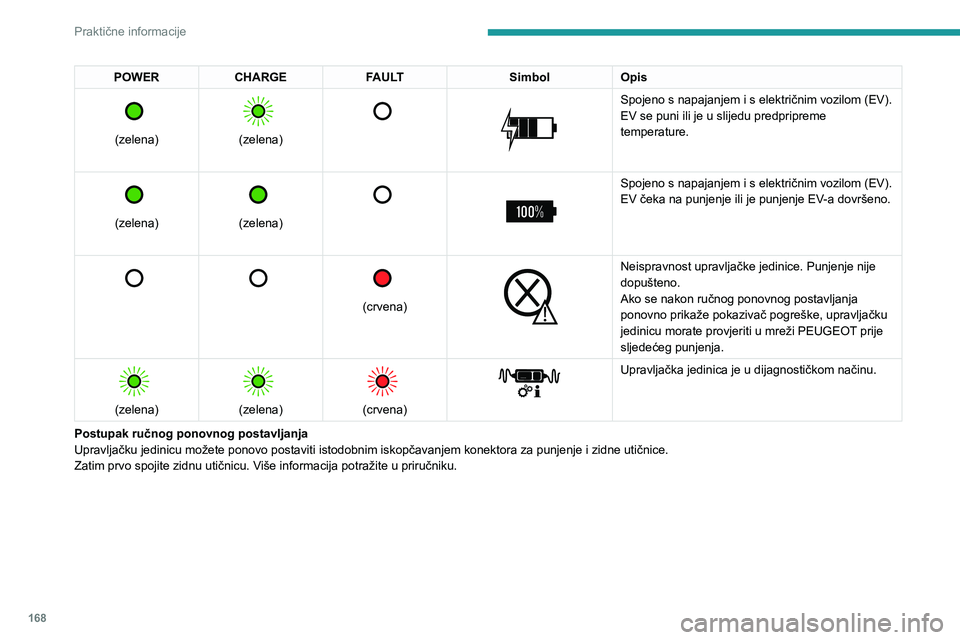

POWERCHARGE FAULT SimbolOpis

(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV se puni ili je u slijedu predpripreme
temperature.


(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV čeka na punjenje ili je punjenje EV-a dovršeno.


(crvena)


Neispravnost upravljačke jedinice. Punjenje nije
dopušteno.
Ako se nakon ručnog ponovnog postavljanja
ponovno prikaže pokazivač pogreške, upravljačku
jedinicu morate provjeriti u mreži PEUGEOT prije
sljedećeg punjenja.


(zelena)


(zelena)


(crvena)


Upravljačka jedinica je u dijagnostičkom načinu.
Postupak ručnog ponovnog postavljanja
Upravljačku jedinicu možete ponovo postaviti istodobnim iskopčavanjem konektora za punjenje i zidne utičnice.
Zatim prvo spojite zidnu utičnicu. Više informacija potražite u priručniku.

169
Praktične informacije
7Hibridni sustav s
punjenjem
Rad električnog sustava
Više informacija pronaći ćete u odjeljcima
Opće preporuke za vozila na električni
pogon i Posebne preporuke za hibridna
vozila s punjenjem ili električna vozila .
Električki krug hibridnog sustava s punjenjem
označen je narančastim kabelima, a njegove
komponente označene su sljedećim simbolom:


Sustav hibridnog pogonskog sklopa s
punjenjem koristi napon između 240 i
400

V. Taj sustav može biti vruć ako je kontakt
uključen i nakon isključivanja.
Osigurajte sukladnost s porukama upozorenja
koje se prikazuju na oznakama, posebno
unutar vratašca utičnice za punjenje.
Pogonski akumulator
Li-ion (litij-ionski) pogonski akumulator
pohranjuje električnu potrebnu za pogon vozila.
Smješten je u prtljažniku.
Doseg pogonskog akumulatora ovisi o vrsti
vožnje, ruti, upotrebi opreme za toplinsku
udobnost i starenju dijelova.
Starenje pogonskog akumulatora ovisi o
nekoliko čimbenika, kao što su klimatski
uvjeti i prijeđeni put.
Vratašca utičnice za
punjenje
Vratašca utičnice za punjenje nalaze se na
stražnjoj lijevoj strani vozila.


1. Tipka za odgođeno punjenje
2. Žaruljica pokazivača potvrđuje da je pištolj
zaključan u konektoru za punjenje.
Svijetli crveno: pištolj je pravilno postavljen i
zaključan.
Trepće crveno: pištolj je nepravilno
postavljen, zaključavanje nije moguće.
3.Konektor za punjenje
4. Svjetlosne vodilice


Status
svjetlosnih
vodilica Značenje
Svijetli bijelo Svjetla za lakši ulazak pri otvaranju poklopca
Svijetli plavo Odgođeno punjenje
Treperi zeleno Punjenje u tijeku
Svijetli zeleno Punjenje je završeno
Stalno crveno Neispravnost
U slučaju udarca, čak i laganog, u
vratašca utičnice za punjenje, nemojte ga
upotrebljavati.
Nemojte demontirati ili modificirati konektor
za punjenje – opasnost od električnog udara
i/ili požara!
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.

170
Praktične informacije

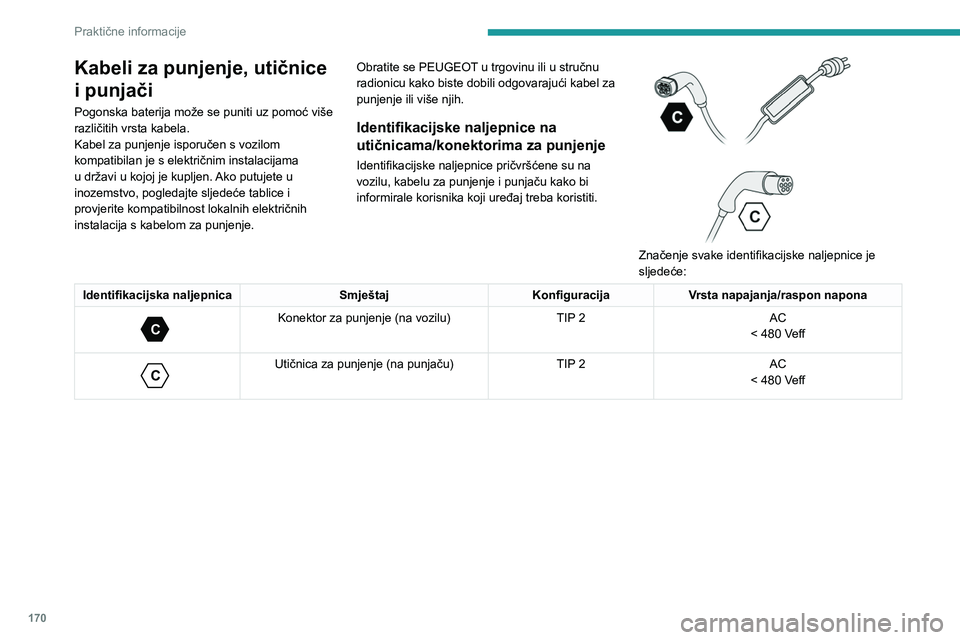

Kabeli za punjenje, utičnice
i punjači
Pogonska baterija može se puniti uz pomoć više
različitih vrsta kabela.
Kabel za punjenje isporučen s vozilom
kompatibilan je s električnim instalacijama
u državi u kojoj je kupljen. Ako putujete u
inozemstvo, pogledajte sljedeće tablice i
provjerite kompatibilnost lokalnih električnih
instalacija s kabelom za punjenje.Obratite se PEUGEOT u trgovinu ili u stručnu
radionicu kako biste dobili odgovarajući kabel za
punjenje ili više njih.Identifikacijske naljepnice na
utičnicama/konektorima za punjenje
Identifikacijske naljepnice pričvršćene su na
vozilu, kabelu za punjenje i punjaču kako bi
informirale korisnika koji uređaj treba koristiti.




Značenje svake identifikacijske naljepnice je
sljedeće:
Identifikacijska naljepnica SmještajKonfiguracijaVrsta napajanja/raspon napona
C
Konektor za punjenje (na vozilu) TIP 2AC
< 480 Veff

C
Utičnica za punjenje (na punjaču) TIP 2AC
< 480 Veff

171
Praktične informacije

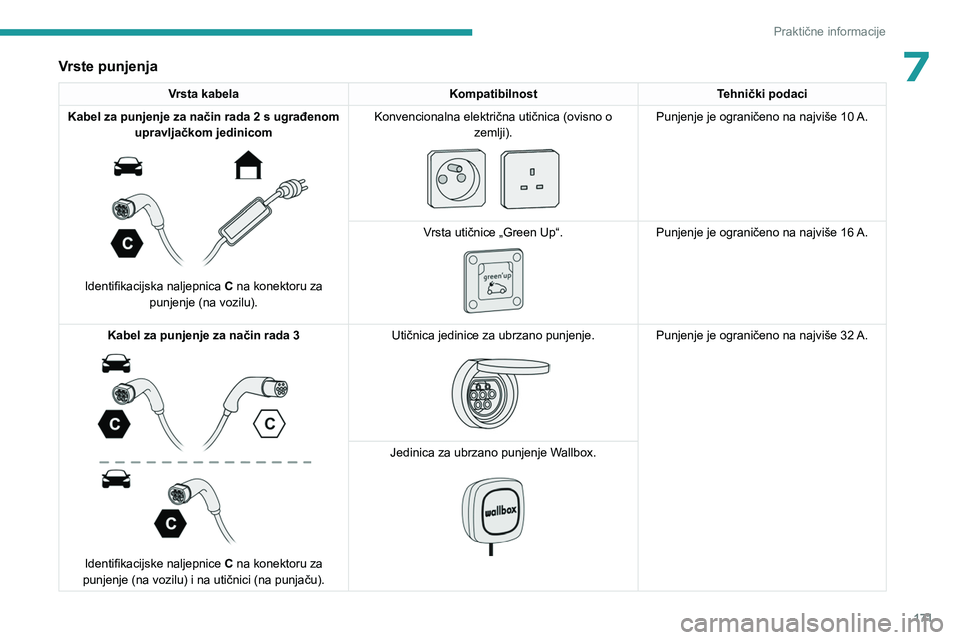

7Vrste punjenja
Vrsta kabelaKompatibilnostTehnički podaci
Kabel za punjenje za način rada 2 s ugrađenom upravljačkom jedinicom


Identifikacijska naljepnica C na konektoru za
punjenje (na vozilu). Konvencionalna električna utičnica (ovisno o
zemlji).


Punjenje je ograničeno na najviše 10 A.
V
rsta utičnice „Green Up“.


Punjenje je ograničeno na najviše 16 A.
Kabel za punjenje za način rada 3


Identifikacijske naljepnice C na konektoru za
punjenje (na vozilu) i na utičnici (na punjaču). Utičnica jedinice za ubrzano punjenje.


Punjenje je ograničeno na najviše 32 A.
Jedinica za ubrzano punjenje W
allbox.

172
Praktične informacije
Procijenjeno vrijeme punjenja naznačeno
je na ploča s instrumentima nakon
spajanja vozila. Može se razlikovati ovisno o
raznim faktorima kao što je vanjska
temperatura ili kvaliteta električnog napajanja.
Ako je vanjska temperatura ispod -10 °C,
preporučujemo da spojite vozilo u najkraćem
roku jer se vrijeme punjenja može značajno
povećati. Pogonska baterija možda se neće
napuniti do kraja.
Kabel za punjenje u kućanstvu (način
rada 2)
Neophodno je paziti da ne oštetite kabel.
U slučaju oštećenja, nemojte upotrebljavati
kabel i obratite se PEUGEOT u trgovinu ili
stručnu radionicu i zatražite zamjenu.
Jedinica za ubrzano punjenje (način
rada 3)
Nemojte demontirati ili modificirati jedinicu za
ubrzano punjenje – opasnost od električnog
udara i/ili požara!
Pogledajte korisničke upute za jedinicu za
ubrzano punjenje kako biste se upoznali s
načinom njena korištenja.
Punjenje pogonskog
akumulatora (hibrid s
punjenjem)
Načela
Više informacija pronaći ćete u odjeljcima
Opće preporuke za vozila na električni
pogon i Posebne preporuke za hibridna
vozila s punjenjem ili električna vozila .
Kako biste napunili akumulator do kraja, slijedite
postupak za punjenje bez prekidanja, sve dok
se automatski ne dovrši. Punjenje možete izvršiti
odmah (zadano) ili ga možete odgoditi.
Odgođeno punjenje postavlja se putem
taktilnog ekrana ili aplikacije
MYPEUGEOT APP.
Ako je vozilo spojeno, na ploči s instrumentima
prikazat će se sljedeći podaci:
–

Status napunjenosti pogonskog akumulatora
(%).
–


Preostala autonomija (milje ili km).
–


Procijenjeno vrijeme punjenja (izračun može
potrajati nekoliko sekundi).
–


Brzina punjenja (u dobivenim miljama ili km
na sat).
Kada ploču s instrumentima postavite u način
mirovanja, ovaj podatak može se ponovno
prikazati otključavanjem vozila ili otvaranjem
vrata.
Osim toga, možete pratiti odvijanje
punjenja putem aplikacije MYPEUGEOT
APP.
Više informacija o

dodatnim funkcijama
daljinskog upravljanja potražite u
odgovarajućem odjeljku.
Polagani način rada
Kada je vozilo spojeno, moguće je
uključiti kontakt i na nekoliko sati koristiti
određene funkcije kao što je audio i
telematički sustav te sustav klimatizacijskog
uređaja.
Sporo punjenje / Vožnja
Vožnja vozila s preniskom razinom
napunjenosti pogonskog akumulatora može
dovesti do kvara vozila i do nezgoda ili do
ozbiljnih ozljeda. OBVEZNO provjerite je
razina napunjenosti pogonskog akumulatora
dovoljna.
Sporo punjenje / Parkiranje
Ako je vanjska temperatura negativna,
preporuča se da vozilo ne parkirate vani
nekoliko sati pri niskom punjenju (manje od
20%).
Vozilo parkirano dulje od mjesec dana
Kada se vozilo ne upotrebljava duže
vrijeme (preko 4 tjedna) bez mogućnosti
punjenja nakon ponovnog pokretanja,

173
Praktične informacije
7samopražnjenje može onemogućiti ponovno
pokretanje ako je razina napunjenosti
pogonskog akumulatora niska ili vrlo niska,
osobito na negativnim temperaturama
okoline. OBVEZNO provjerite je li razina
napunjenosti pogonskog akumulatora
između 20 % i 40 % ako vozilo ne planirate
upotrebljavati nekoliko tjedana.
Nemojte spajati kabel za punjenje.
Vozilo uvijek parkirajte na mjestima na kojima
je temperatura između -10 i 30 °C (parkiranje
na mjestima s ekstremnim temperaturama
može dovesti do oštećenja pogonskog
akumulatora).
Pogledajte odjeljak Baterija od 12 V /
dodatne baterije
za postupak odvajanja
baterije.
Mjere opreza
Prije punjenja
Ovisno o kontekstu:
►

Neka stručnjak provjeri je li električni
sustav koji želite upotrebljavati u skladu s
primjenjivim standardima i kompatibilan s
vozilom.
►


Neka profesionalni električar montira
namjensku strujnu kućnu utičnicu ili jedinicu
za ubrzano punjenje (W

allbox) kompatibilnu
s vozilom.
Upotrebljavajte kabel za punjenje koji je
došao s vozilom.
Više informacija potražite u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Tijekom punjenja
Radi sigurnosti motor se ne može
pokrenuti ako je kabel za punjenje još
priključen na utičnicu vozila. Upozorenje se
prikazuje na ploči s instrumentima.
Ako je punjenje u tijeku, otključavanjem vozila
punjenje će se zaustaviti.
Ako ne poduzmete ništa s jednim od otvora
(vrata ili prtljažnik) ili s pištoljem za punjenje,
vozilo će se ponovo zaključati nakon 30
sekundi i punjenje će se nastaviti automatski.
Nikad nemojte raditi ispod poklopca:
–

Neka područja ostaju jako vruća, čak i
sat vremena nakon punjenja – opasnost od
opeklina!
–


U bilo kojem trenutku može se uključiti
ventilator – opasnost od porezotina ili
gušenja!
Nakon punjenja
Provjerite jesu li vratašca utičnice za
punjenje zatvorena.
Ne ostavljajte kabel priključen na kućnu
utičnicu – opasnost od kratkog spoja ili
strujnog udara u slučaju dodirivanja ili
zalijevanja vodom!
Odgođeno punjenje
Prema zadanim postavkama, vrijeme početka
odgođenog punjenja postavljeno je na oko
ponoći.
Ovisno o opremi, ovo se vrijeme može
promijeniti.
Postavke
► U aplikac iji Energija na taktilnom
ekranu odaberite karticu Punjenje.
►

Postavite vrijeme početka punjenja.
►


Pritisnite
OK.
Postavka se sprema u sustav.
Osim toga, funkciju odgođenog punjenja
možete programirati s pomoću pametnog
telefona, putem aplikacije MYPEUGEOT APP.
Više informacija o

dodatnim funkcijama
daljinskog upravljanja potražite u
odgovarajućem odjeljku.
Aktivacija
► Nakon programiranja odgođenog punjenja,
spojite vozilo na željenu opremu za punjenje.
► Pritisnite ovaj gu mb na poklopcu
unutar jedne minute kako biste aktivirali
odgođeno punjenje (potvrđeno svjetlosnim
vodičima koji sjaje plavom bojom).

174
Praktične informacije
Postupak punjenja
Spajanje
► Prije punjenja provjerite je li birač brzina
u načinu rada P
i je li kontakt isključen; u
protivnom, punjenje nije moguće.
►

Pritisnite stražnji dio vratašca utičnice za
punjenje da se otvore i provjerite ima li stranih
predmeta u konektoru za punjenje vozila.
Svjetlosne vodilice ispod vratašca svijetle bijelom
bojom.
Punjenje u kućanstvu (način 2)



► Prvo ukopčajte kabel za punjenje s
upravljačke jedinice u kućnu utičnicu.
Nakon ukopčavanja, zasvijetlit će sve žaruljice
pokazivača na upravljačkoj jedinici, a nakon
toga će nastaviti svijetliti samo zelena žaruljica
pokazivača POWER
.
►

Skinite
zaštitnu navlaku s pištolja za punjenje. ►

Umetnite pištolj u konektor za punjenje u
vozilu.
Početak punjenja potvrđuje treperenje zelenih
svjetlosnih vodilica na poklopcu i treperenje
zelene žaruljice pokazivača

CHARGE
na
upravljačkoj jedinici.
Ako ne trepće, punjenje nije počelo; ponovite
postupak uz provjeru ispravnosti svih spojeva.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Ubrzano punjenje (način rada 3)

► Slijedite korisničke upute za jedinicu za
ubrzano punjenje (W allbox).
►

Skinite
zaštitnu navlaku s pištolja za punjenje.
►

Umetnite pištolj u konektor za punjenje u
vozilu.
Početak punjenja potvrđuje treptanje zelenih
svjetlosnih vodilica na vratašcima.
Ako ne trepće, punjenje nije počelo; ponovite
postupak uz provjeru ispravnosti svih spojeva.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Odvajanje

Prije odspajanja pištolja od konektora za
punjenje:
►

Ako je vozilo zaključano, otključajte ga.
►


Ako je vozilo otključano, zaključajte ga i
zatim ga otključajte

.
Ako je uključeno selektivno otključavanje vrata, pištolj ćete odspojiti dvostrukim
pritiskom tipke za otključavanje na daljinskom
upravljaču.
Crvena žaruljica pokazivača na zaklopci gasi se
signalizirajući da je pištolj otključan.
►

Izvadite pištolj za punjenje u roku od 30
sekundi

.
Punjenje u kućanstvu (način 2)
Kraj punjenja potvrđuje svijetljenje zelene
CHARGE žaruljice pokazivača na upravljačkoj
jedinici i svijetljenje zelenih svjetlosnih vodilica
ispod vratašca.
►
Nakon odspajanja, vratite zaštitnu navlaku na
pištolj i zatvorite vratašca utičnice za punjenje.
►


Odspojite kabel napajanja upravljačke
jedinice iz kućne utičnice.
