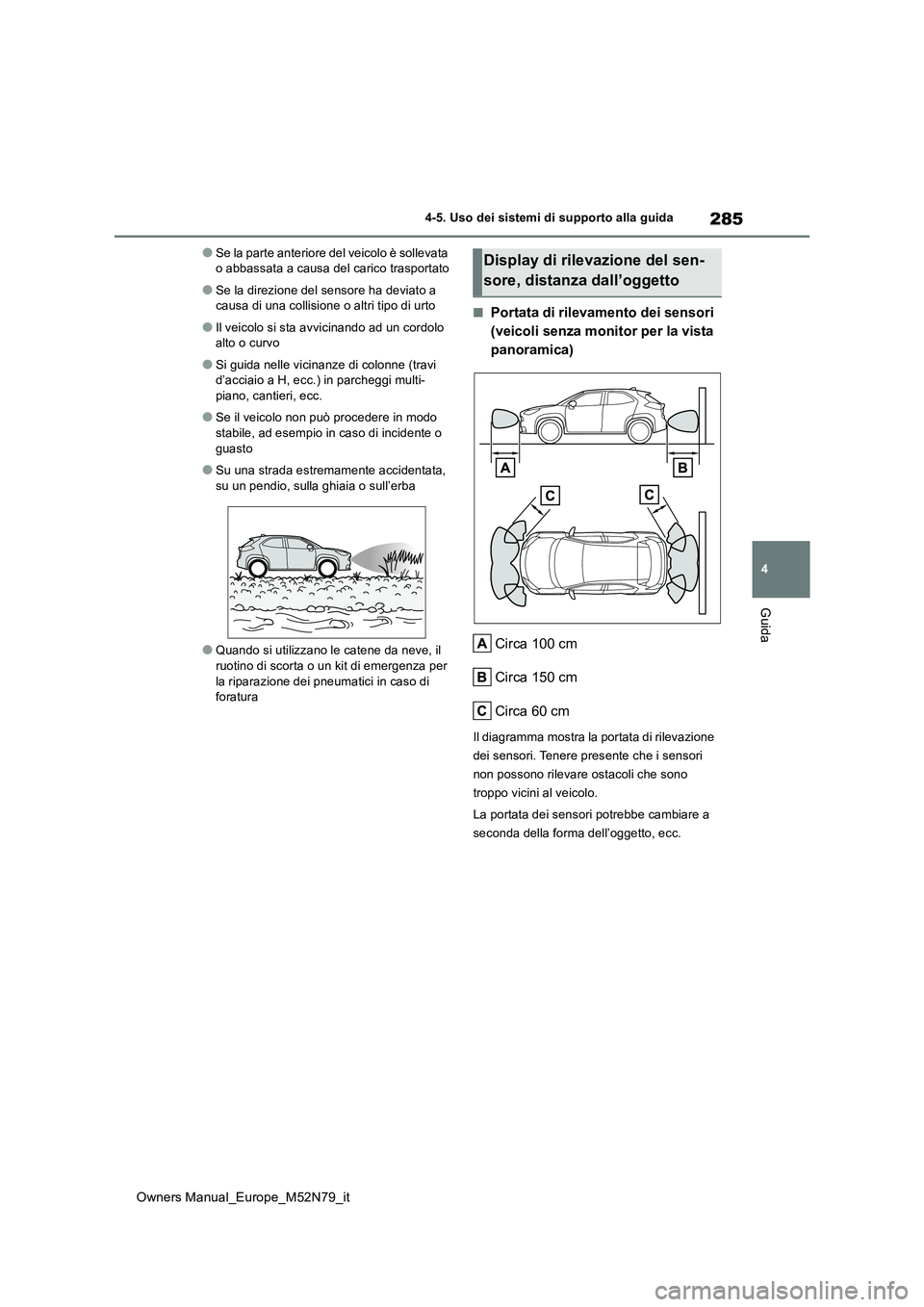

2023 TOYOTA YARIS CROSS sensor

285
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato
●Se la direzione del sensore ha deviato a causa di una collisione o altri tipo di urto
●Il veicolo si sta avvicinando ad un cordolo alto o curvo
●Si guida nelle vicinanze di colonne (travi d’acciaio a H, ecc.) in parcheggi multi-piano, cantieri, ecc.
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o
guasto
●Su una strada estremamente accidentata,
su un pendio, sulla ghiaia o sull’erba
●Quando si utilizzano le catene da neve, il
ruotino di scorta o un kit di emergenza per la riparazione dei pneumatici in caso di foratura
■Portata di rilevamento dei sensori
(veicoli senza monitor per la vista
panoramica)
Circa 100 cm
Circa 150 cm
Circa 60 cm
Il diagramma mostra la portata di rilevazione
dei sensori. Tenere pres ente che i sensori
non possono rilevare ostacoli che sono
troppo vicini al veicolo.
La portata dei sensori potrebbe cambiare a
seconda della forma dell’oggetto, ecc.
Display di rilevazione del sen-
sore, distanza dall’oggetto

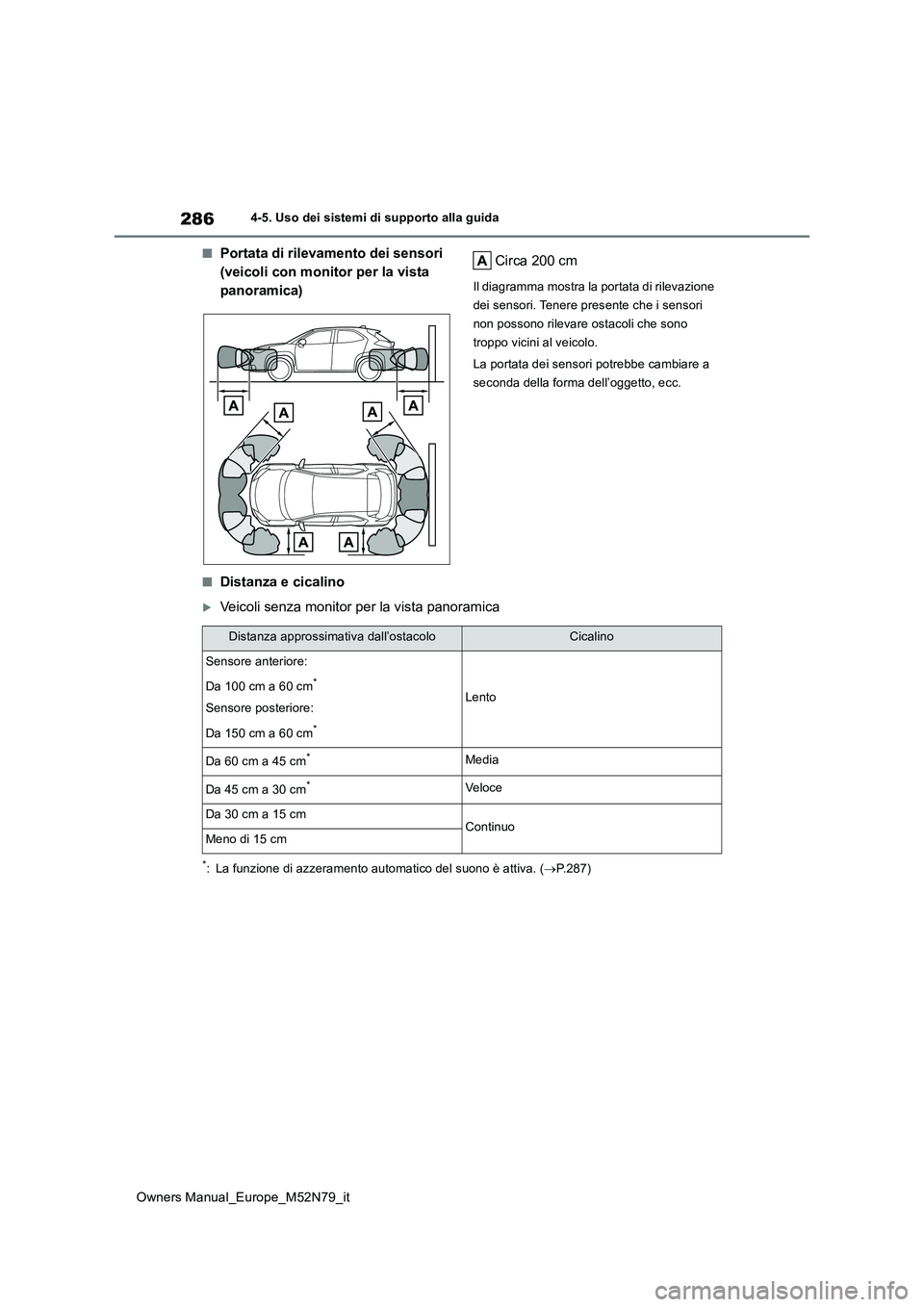

286
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
■Portata di rilevamento dei sensori
(veicoli con monitor per la vista
panoramica)
Circa 200 cm
Il diagramma mostra la portata di rilevazione
dei sensori. Tenere pres ente che i sensori
non possono rilevare ostacoli che sono
troppo vicini al veicolo.
La portata dei sensori potrebbe cambiare a
seconda della forma dell’oggetto, ecc.
■Distanza e cicalino
Veicoli senza monitor per la vista panoramica
*: La funzione di azzeramento automatico del suono è attiva. ( P.287)
Distanza approssimativa dall’ostacoloCicalino
Sensore anteriore:
Da 100 cm a 60 cm*
Sensore posteriore:
Da 150 cm a 60 cm*
Lento
Da 60 cm a 45 cm*Media
Da 45 cm a 30 cm*Ve l o ce
Da 30 cm a 15 cmContinuoMeno di 15 cm

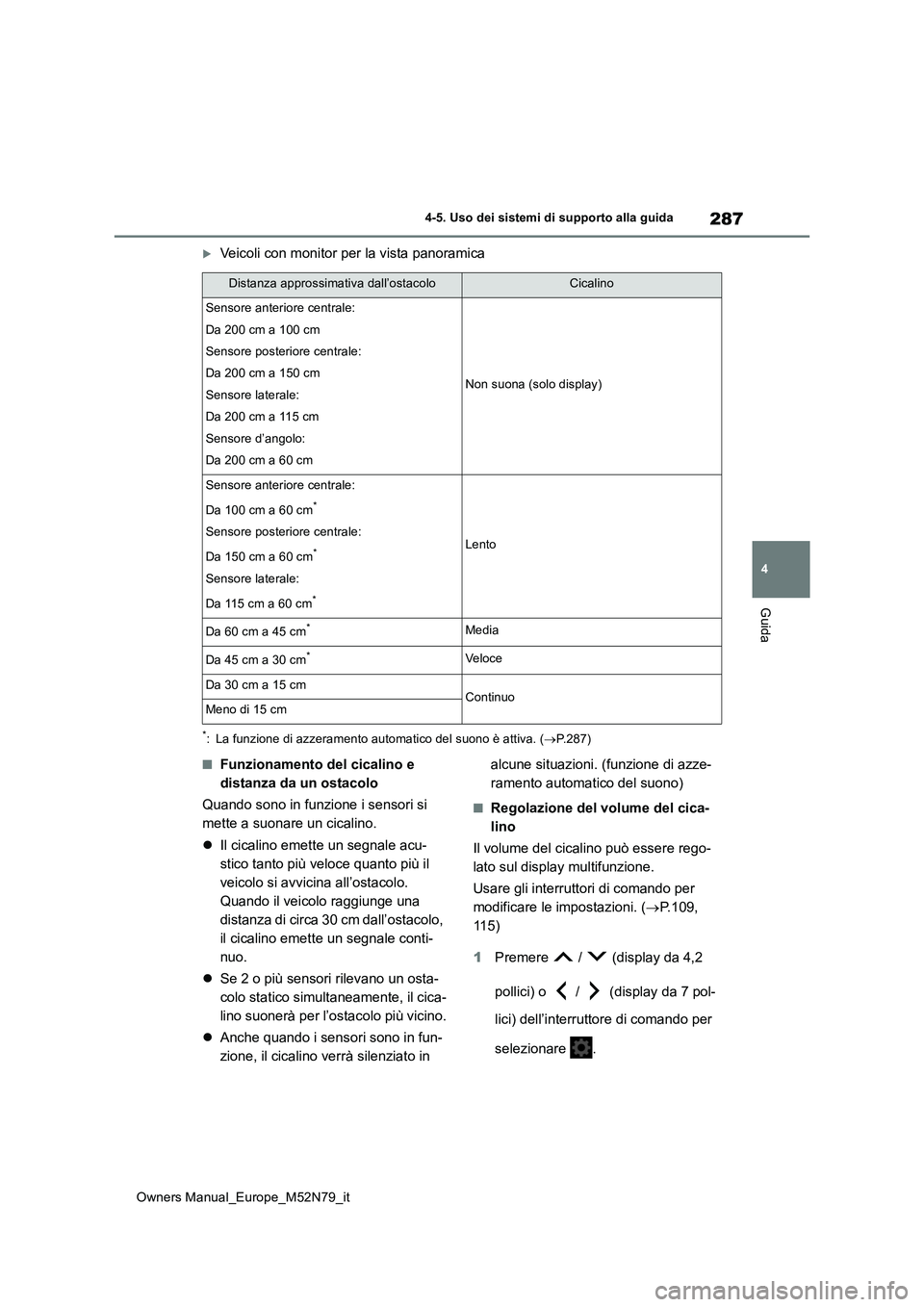

287
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Veicoli con monitor per la vista panoramica
*: La funzione di azzeramento automatico del suono è attiva. (P.287)
■Funzionamento del cicalino e
distanza da un ostacolo
Quando sono in funzione i sensori si
mette a suonare un cicalino.
 Il cicalino emette un segnale acu-
stico tanto più veloce quanto più il
veicolo si avvicina all’ostacolo.
Quando il veicolo raggiunge una
distanza di circa 30 cm dall’ostacolo,
il cicalino emette un segnale conti-
nuo.
 Se 2 o più sensori rilevano un osta-
colo statico simultaneamente, il cica-
lino suonerà per l’ostacolo più vicino.
 Anche quando i sensori sono in fun-
zione, il cicalino verrà silenziato in
alcune situazioni. (funzione di azze-
ramento automatico del suono)
■Regolazione del volume del cica-
lino
Il volume del cicalino può essere rego-
lato sul display multifunzione.
Usare gli interruttori di comando per
modificare le impostazioni. ( P.109,
11 5 )
1 Premere / (display da 4,2
pollici) o / (display da 7 pol-
lici) dell’interruttore di comando per
selezionare .
Distanza approssimativa dall’ostacoloCicalino
Sensore anteriore centrale:
Da 200 cm a 100 cm
Sensore posteriore centrale:
Da 200 cm a 150 cm
Sensore laterale:
Da 200 cm a 115 cm
Sensore d’angolo:
Da 200 cm a 60 cm
Non suona (solo display)
Sensore anteriore centrale:
Da 100 cm a 60 cm*
Sensore posteriore centrale:
Da 150 cm a 60 cm*
Sensore laterale:
Da 115 cm a 60 cm*
Lento
Da 60 cm a 45 cm*Media
Da 45 cm a 30 cm*Ve l o ce
Da 30 cm a 15 cmContinuoMeno di 15 cm

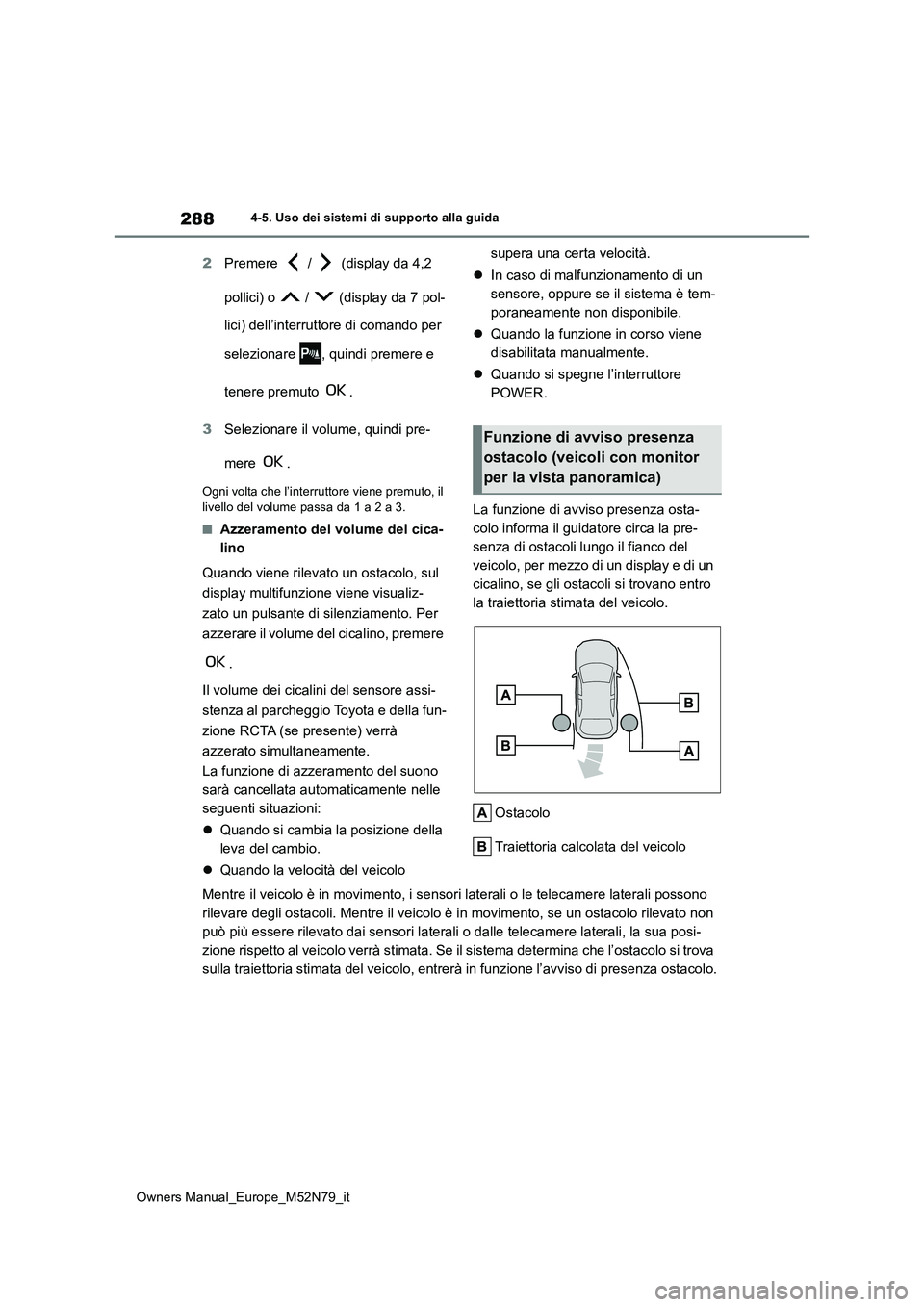

288
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
2Premere / (display da 4,2
pollici) o / (display da 7 pol-
lici) dell’interruttore di comando per
selezionare , quindi premere e
tenere premuto .
3 Selezionare il volume, quindi pre-
mere .
Ogni volta che l’interruttore viene premuto, il livello del volume passa da 1 a 2 a 3.
■Azzeramento del volume del cica-
lino
Quando viene rilevato un ostacolo, sul
display multifunzione viene visualiz-
zato un pulsante di silenziamento. Per
azzerare il volume del cicalino, premere
.
Il volume dei cicalini del sensore assi-
stenza al parcheggio Toyota e della fun-
zione RCTA (se presente) verrà
azzerato simultaneamente.
La funzione di azzeramento del suono
sarà cancellata automaticamente nelle
seguenti situazioni:
 Quando si cambia la posizione della
leva del cambio.
 Quando la velocità del veicolo
supera una certa velocità.
 In caso di malfunzionamento di un
sensore, oppure se il sistema è tem-
poraneamente non disponibile.
 Quando la funzione in corso viene
disabilitata manualmente.
 Quando si spegne l’interruttore
POWER.
La funzione di avviso presenza osta-
colo informa il guidatore circa la pre-
senza di ostacoli lungo il fianco del
veicolo, per mezzo di un display e di un
cicalino, se gli ostacoli si trovano entro
la traiettoria stimata del veicolo.
Ostacolo
Traiettoria calcolata del veicolo
Mentre il veicolo è in movimento, i sensori laterali o le telec amere laterali possono
rilevare degli ostacoli. Mentre il veicolo è in movimento, se u n ostacolo rilevato non
può più essere rilevato dai sensori laterali o dalle telecamere laterali, la sua posi-
zione rispetto al veicolo verrà stimata. Se il sistema determin a che l’ostacolo si trova
sulla traiettoria stimata del veicolo, entrerà in funzione l’av viso di presenza ostacolo.
Funzione di avviso presenza
ostacolo (veicoli con monitor
per la vista panoramica)

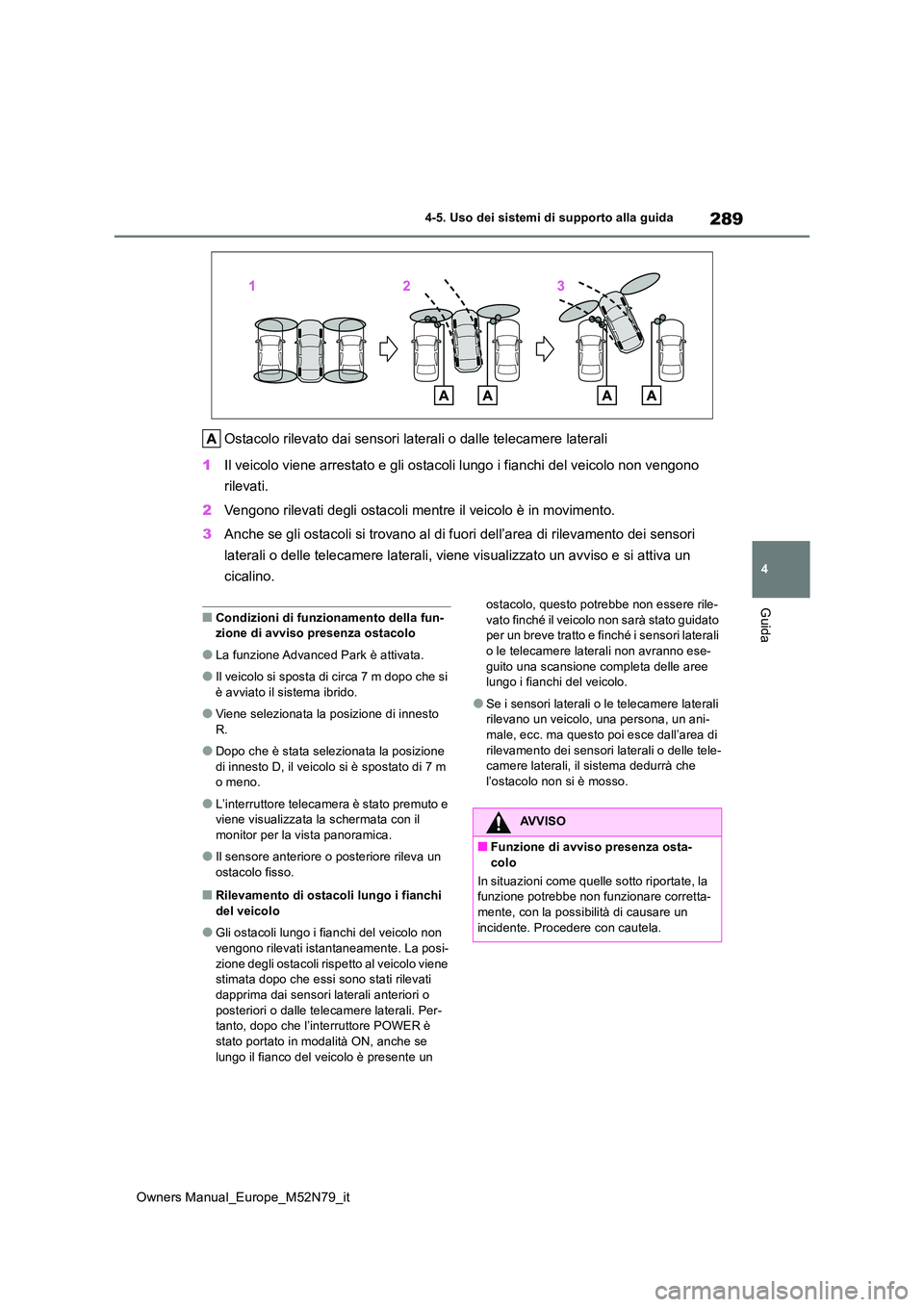

289
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Ostacolo rilevato dai sensori laterali o dalle telecamere laterali
1 Il veicolo viene arrestato e gli ostacoli lungo i fianchi del veicolo non vengono
rilevati.
2 Vengono rilevati degli ostacoli mentre il veicolo è in movimento.
3 Anche se gli ostacoli si trovano al di fuori dell’area di rilevamento dei sensori
laterali o delle telecamere laterali, viene visualizzato un avv iso e si attiva un
cicalino.
■Condizioni di funzionamento della fun- zione di avviso presenza ostacolo
●La funzione Advanced Park è attivata.
●Il veicolo si sposta di circa 7 m dopo che si
è avviato il sistema ibrido.
●Viene selezionata la posizione di innesto
R.
●Dopo che è stata selezionata la posizione
di innesto D, il veicolo si è spostato di 7 m o meno.
●L’interruttore telecamera è stato premuto e viene visualizzata la schermata con il monitor per la vista panoramica.
●Il sensore anteriore o posteriore rileva un ostacolo fisso.
■Rilevamento di ostacoli lungo i fianchi
del veicolo
●Gli ostacoli lungo i fianchi del veicolo non
vengono rilevati istantaneamente. La posi- zione degli ostacoli rispetto al veicolo viene stimata dopo che essi sono stati rilevati
dapprima dai sensori laterali anteriori o posteriori o dalle telecamere laterali. Per-tanto, dopo che l’interruttore POWER è
stato portato in modalità ON, anche se lungo il fianco del veicolo è presente un
ostacolo, questo potrebbe non essere rile- vato finché il veicolo non sarà stato guidato per un breve tratto e finché i sensori laterali
o le telecamere laterali non avranno ese- guito una scansione completa delle aree lungo i fianchi del veicolo.
●Se i sensori laterali o le telecamere laterali rilevano un veicolo, una persona, un ani-
male, ecc. ma questo poi esce dall’area di rilevamento dei sensori laterali o delle tele-camere laterali, il sistema dedurrà che
l’ostacolo non si è mosso.
AVVISO
■Funzione di avviso presenza osta-
colo
In situazioni come quelle sotto riportate, la funzione potrebbe non funzionare corretta-mente, con la possibilità di causare un
incidente. Procedere con cautela.

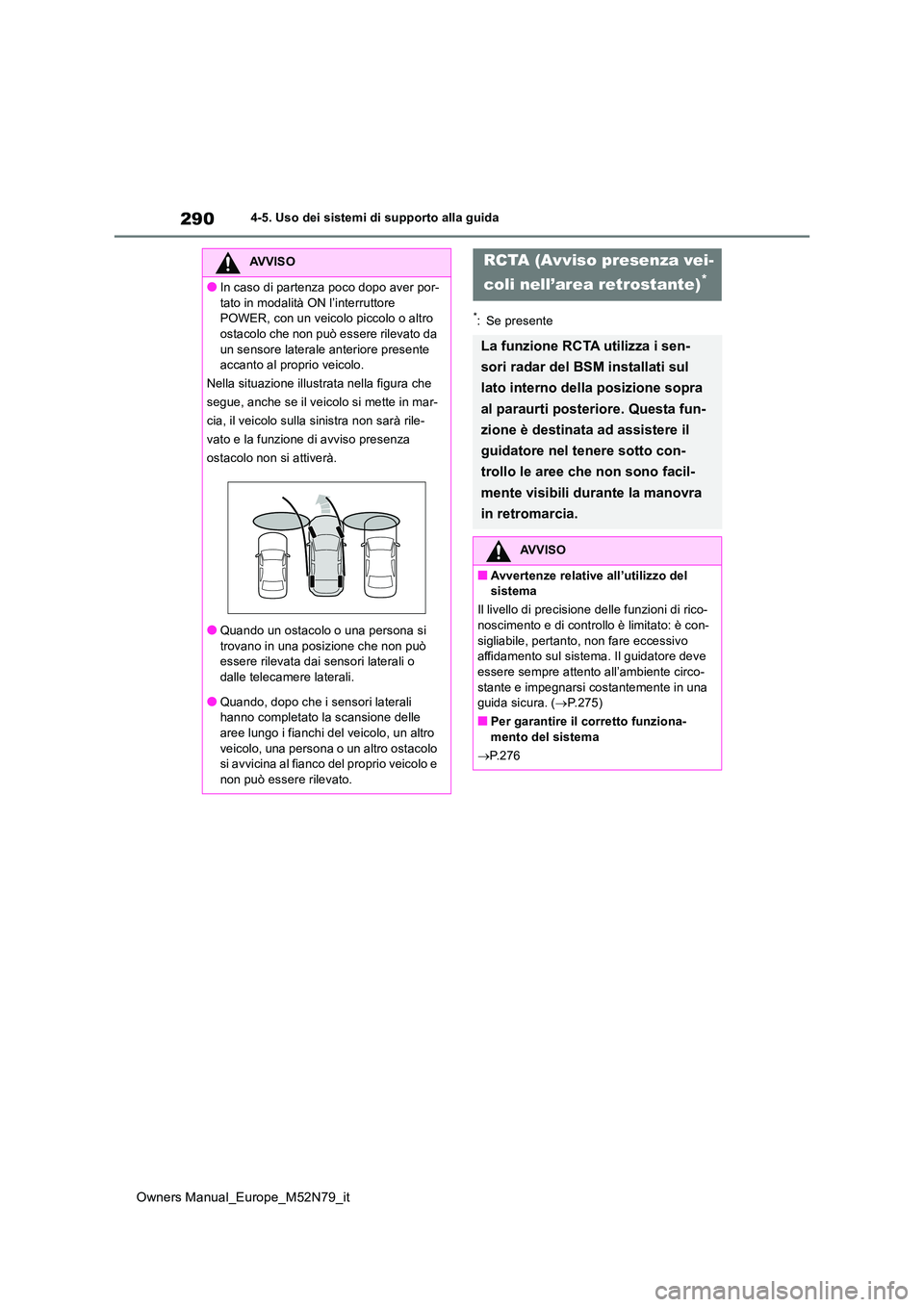

290
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
*: Se presente
AVVISO
●In caso di partenza poco dopo aver por-
tato in modalità ON l’interruttore POWER, con un veicolo piccolo o altro ostacolo che non può essere rilevato da
un sensore laterale anteriore presente accanto al proprio veicolo.
Nella situazione illustrata nella figura che
segue, anche se il veicolo si mette in mar-
cia, il veicolo sulla sinistra non sarà rile-
vato e la funzione di avviso presenza
ostacolo non si attiverà.
●Quando un ostacolo o una persona si
trovano in una posizione che non può essere rilevata dai sensori laterali o dalle telecamere laterali.
●Quando, dopo che i sensori laterali hanno completato la scansione delle
aree lungo i fianchi del veicolo, un altro veicolo, una persona o un altro ostacolo si avvicina al fianco del proprio veicolo e
non può essere rilevato.
RCTA (Avviso presenza vei-
coli nell’area retrostante)*
La funzione RCTA utilizza i sen-
sori radar del BSM installati sul
lato interno della posizione sopra
al paraurti posteriore. Questa fun-
zione è destinata ad assistere il
guidatore nel tenere sotto con-
trollo le aree che non sono facil-
mente visibili durante la manovra
in retromarcia.
AVVISO
■Avvertenze relative all’utilizzo del sistema
Il livello di precisione delle funzioni di rico- noscimento e di controllo è limitato: è con-
sigliabile, pertanto, non fare eccessivo affidamento sul sistema. Il guidatore deve essere sempre attento all’ambiente circo-
stante e impegnarsi costantemente in una guida sicura. ( P.275)
■Per garantire il corretto funziona- mento del sistema
 P.276

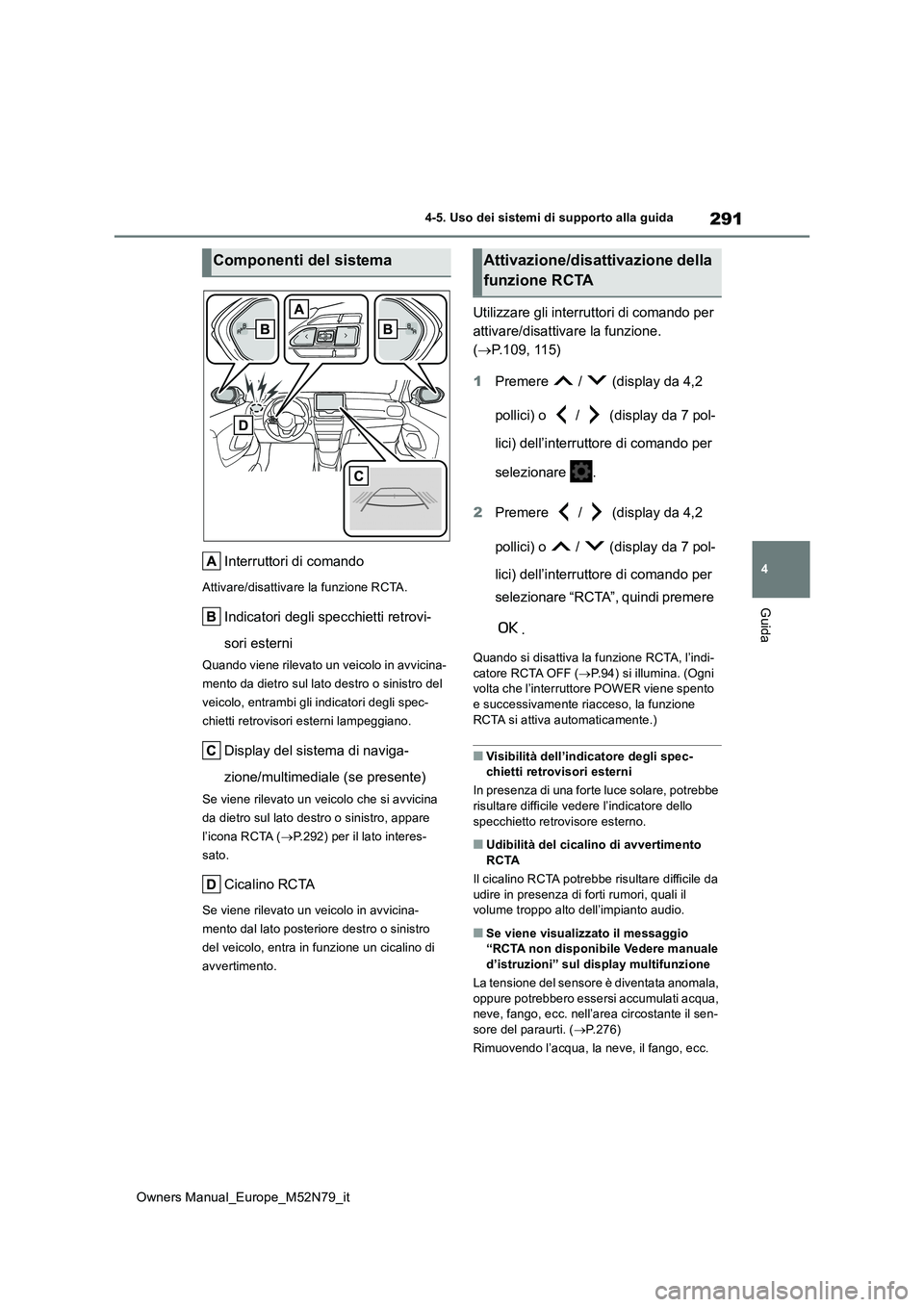

291
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Interruttori di comando
Attivare/disattivare la funzione RCTA.
Indicatori degli specchietti retrovi-
sori esterni
Quando viene rilevato un veicolo in avvicina-
mento da dietro sul lato destro o sinistro del
veicolo, entrambi gli indicatori degli spec-
chietti retrovisori esterni lampeggiano.
Display del sistema di naviga-
zione/multimediale (se presente)
Se viene rilevato un veicolo che si avvicina
da dietro sul lato destro o sinistro, appare
l’icona RCTA ( P.292) per il lato interes-
sato.
Cicalino RCTA
Se viene rilevato un veicolo in avvicina-
mento dal lato posteriore destro o sinistro
del veicolo, entra in funzione un cicalino di
avvertimento.
Utilizzare gli interruttori di comando per
attivare/disattivare la funzione.
( P.109, 115)
1 Premere / (display da 4,2
pollici) o / (display da 7 pol-
lici) dell’interruttore di comando per
selezionare .
2 Premere / (display da 4,2
pollici) o / (display da 7 pol-
lici) dell’interruttore di comando per
selezionare “RCTA”, quindi premere
.
Quando si disattiva la funzione RCTA, l’indi- catore RCTA OFF ( P.94) si illumina. (Ogni volta che l’interruttore POWER viene spento
e successivamente riacceso, la funzione RCTA si attiva automaticamente.)
■Visibilità dell’indicatore degli spec-chietti retrovisori esterni
In presenza di una forte luce solare, potrebbe
risultare difficile vedere l’indicatore dello specchietto retrovisore esterno.
■Udibilità del cicalino di avvertimento RCTA
Il cicalino RCTA potrebbe risultare difficile da
udire in presenza di forti rumori, quali il volume troppo alto dell’impianto audio.
■Se viene visualizzato il messaggio “RCTA non disponibile Vedere manuale
d’istruzioni” sul display multifunzione
La tensione del sensore è diventata anomala, oppure potrebbero essersi accumulati acqua, neve, fango, ecc. nell’area circostante il sen-
sore del paraurti. ( P.276)
Rimuovendo l’acqua, la neve, il fango, ecc.
Componenti del sistema Attivazione/disattivazione della
funzione RCTA

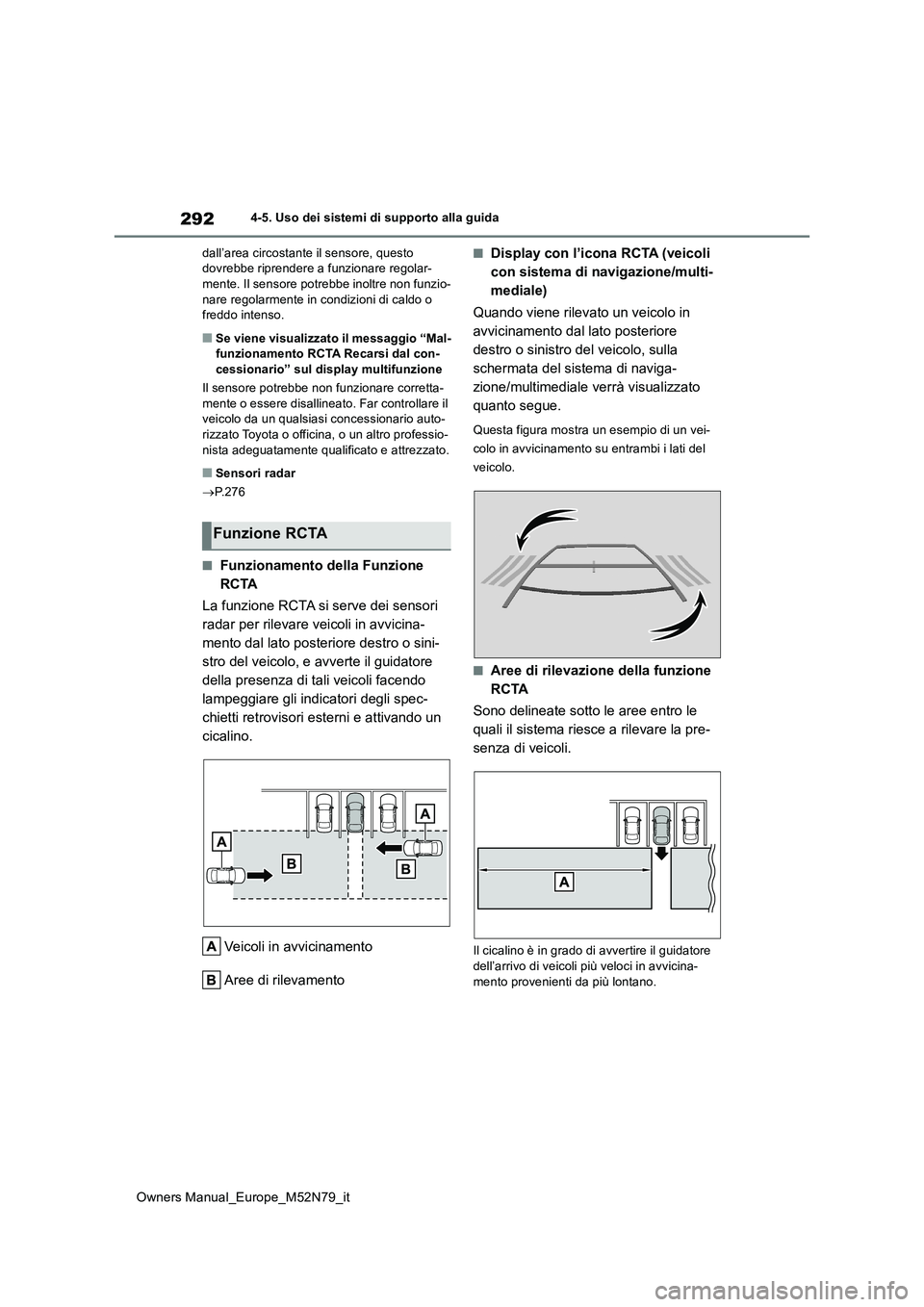

292
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
dall’area circostante il sensore, questo dovrebbe riprendere a f unzionare regolar- mente. Il sensore potrebbe inoltre non funzio-
nare regolarmente in condizioni di caldo o freddo intenso.
■Se viene visualizzato il messaggio “Mal-funzionamento RCTA Recarsi dal con-
cessionario” sul display multifunzione
Il sensore potrebbe non funzionare corretta- mente o essere disallineato. Far controllare il veicolo da un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professio- nista adeguatamente qualificato e attrezzato.
■Sensori radar
 P.276
■Funzionamento della Funzione
RCTA
La funzione RCTA si serve dei sensori
radar per rilevare veicoli in avvicina-
mento dal lato posteriore destro o sini-
stro del veicolo, e avverte il guidatore
della presenza di tali veicoli facendo
lampeggiare gli indicatori degli spec-
chietti retrovisori esterni e attivando un
cicalino.
Veicoli in avvicinamento
Aree di rilevamento
■Display con l’icona RCTA (veicoli
con sistema di navigazione/multi-
mediale)
Quando viene rilevato un veicolo in
avvicinamento dal lato posteriore
destro o sinistro del veicolo, sulla
schermata del sistema di naviga-
zione/multimediale verrà visualizzato
quanto segue.
Questa figura mostra un esempio di un vei-
colo in avvicinamento su entrambi i lati del
veicolo.
■Aree di rilevazione della funzione
RCTA
Sono delineate sotto le aree entro le
quali il sistema riesce a rilevare la pre-
senza di veicoli.
Il cicalino è in grado di avvertire il guidatore dell’arrivo di veicoli più veloci in avvicina-
mento provenienti da più lontano.
Funzione RCTA
