2023 TOYOTA YARIS CROSS sensor

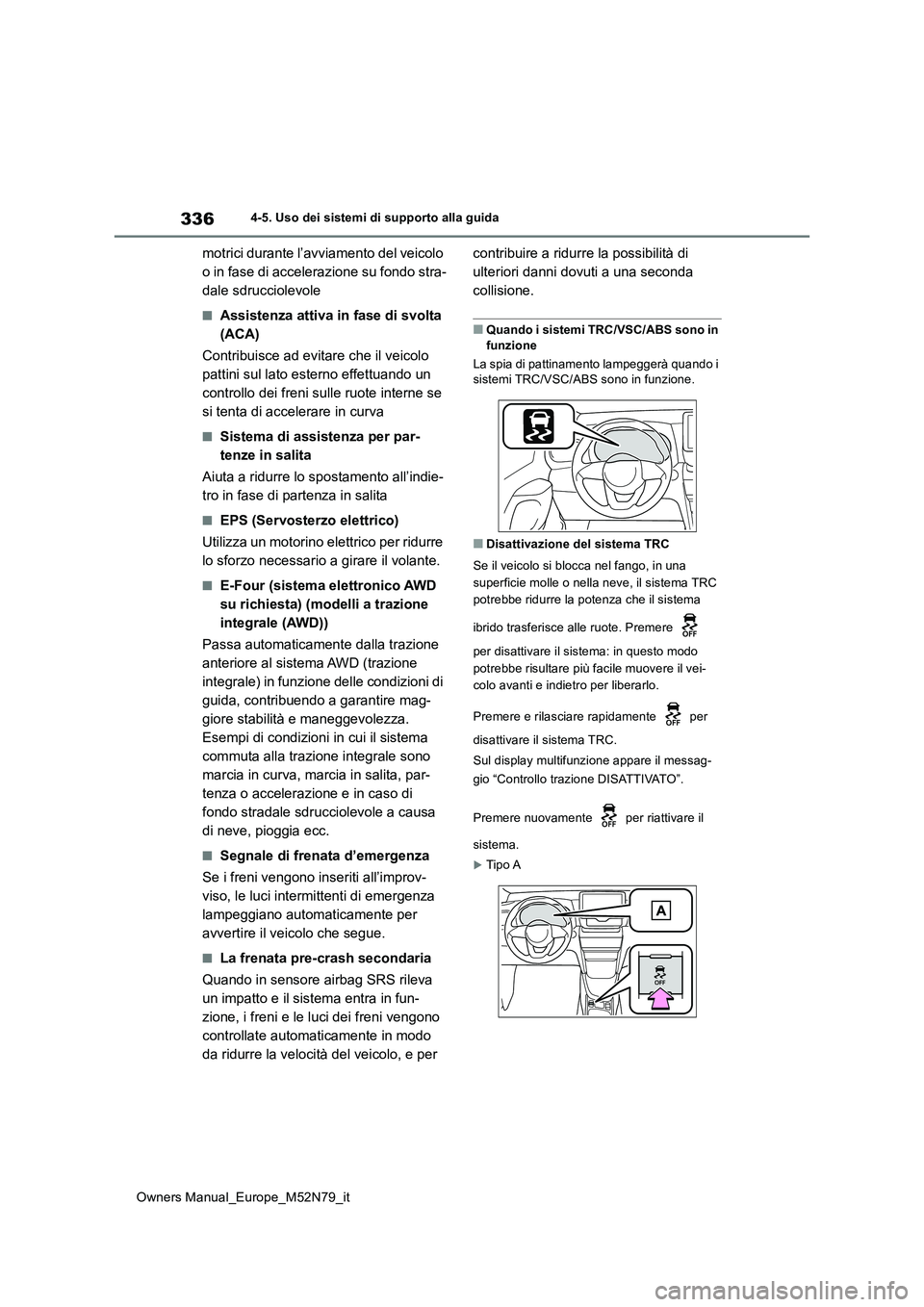

336
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
motrici durante l’avviamento del veicolo
o in fase di accelerazione su fondo stra-
dale sdrucciolevole
■Assistenza attiva in fase di svolta
(ACA)
Contribuisce ad evitare che il veicolo
pattini sul lato esterno effettuando un
controllo dei freni sulle ruote interne se
si tenta di accelerare in curva
■Sistema di assistenza per par-
tenze in salita
Aiuta a ridurre lo spostamento all’indie-
tro in fase di partenza in salita
■EPS (Servosterzo elettrico)
Utilizza un motorino elettrico per ridurre
lo sforzo necessario a girare il volante.
■E-Four (sistema elettronico AWD
su richiesta) (modelli a trazione
integrale (AWD))
Passa automaticamente dalla trazione
anteriore al sistema AWD (trazione
integrale) in funzione delle condizioni di
guida, contribuendo a garantire mag-
giore stabilità e maneggevolezza.
Esempi di condizioni in cui il sistema
commuta alla trazione integrale sono
marcia in curva, marcia in salita, par-
tenza o accelerazione e in caso di
fondo stradale sdrucciolevole a causa
di neve, pioggia ecc.
■Segnale di frenata d’emergenza
Se i freni vengono inseriti all’improv-
viso, le luci intermittenti di emergenza
lampeggiano automaticamente per
avvertire il veicolo che segue.
■La frenata pre-crash secondaria
Quando in sensore airbag SRS rileva
un impatto e il sistema entra in fun-
zione, i freni e le luci dei freni vengono
controllate automaticamente in modo
da ridurre la velocità del veicolo, e per
contribuire a ridurre la possibilità di
ulteriori danni dovuti a una seconda
collisione.
■Quando i sistemi TRC/VSC/ABS sono in
funzione
La spia di pattinamento lampeggerà quando i sistemi TRC/VSC/ABS sono in funzione.
■Disattivazione del sistema TRC
Se il veicolo si blocca nel fango, in una
superficie molle o nella neve, il sistema TRC
potrebbe ridurre la potenza che il sistema
ibrido trasferisce alle ruote. Premere
per disattivare il sistema: in questo modo
potrebbe risultare più facile muovere il vei-
colo avanti e indietro per liberarlo.
Premere e rilasciare rapidamente per
disattivare il sistema TRC.
Sul display multifunzione appare il messag-
gio “Controllo trazione DISATTIVATO”.
Premere nuovamente per riattivare il
sistema.
Tipo A

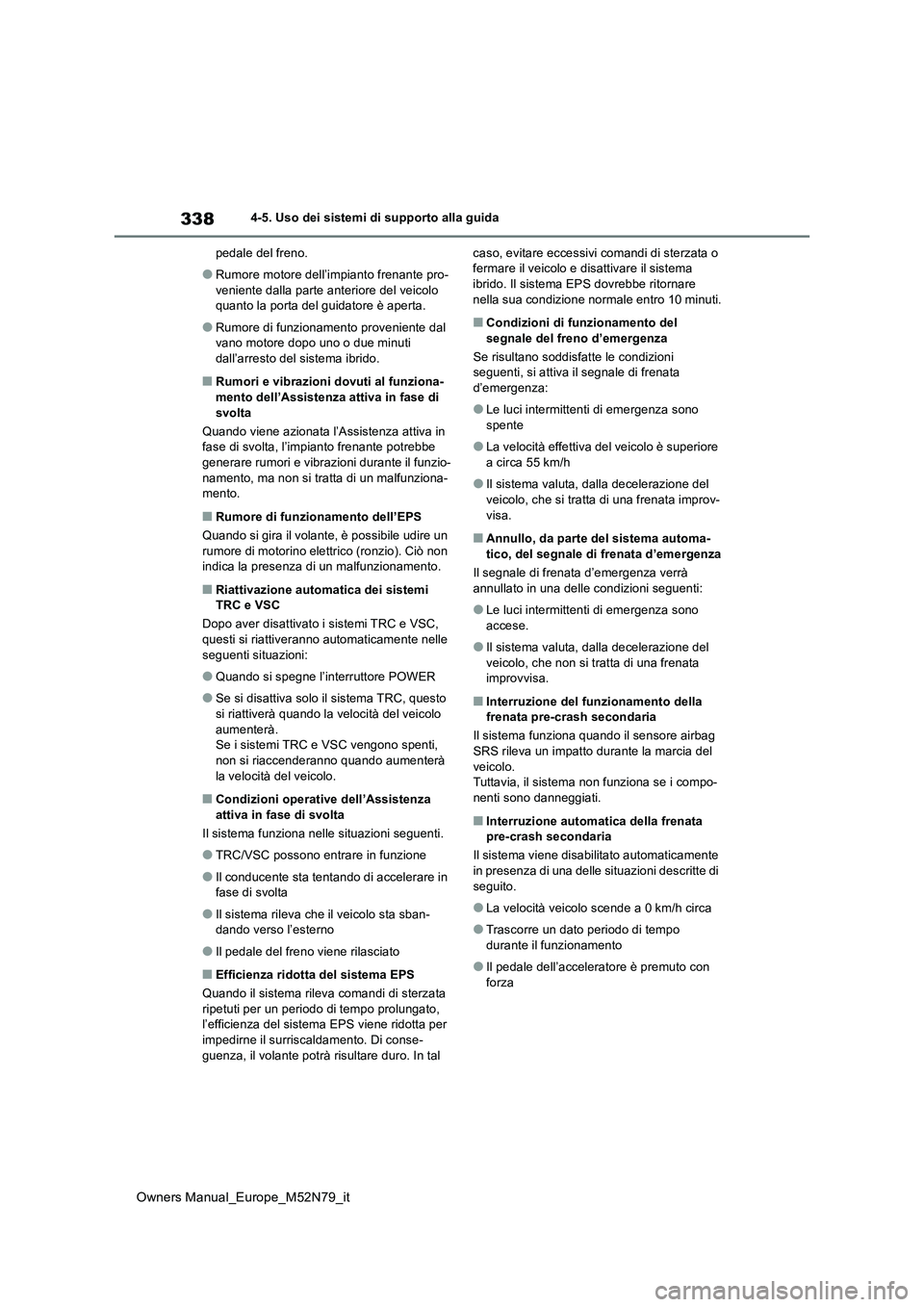

338
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
pedale del freno.
●Rumore motore dell’impianto frenante pro-
veniente dalla parte anteriore del veicolo quanto la porta del guidatore è aperta.
●Rumore di funzionamento proveniente dal vano motore dopo uno o due minuti dall’arresto del sistema ibrido.
■Rumori e vibrazioni dovuti al funziona-
mento dell’Assistenza attiva in fase di svolta
Quando viene azionata l’Assistenza attiva in fase di svolta, l’impianto frenante potrebbe
generare rumori e vibrazioni durante il funzio- namento, ma non si tratta di un malfunziona-mento.
■Rumore di funzionamento dell’EPS
Quando si gira il volante, è possibile udire un
rumore di motorino elettrico (ronzio). Ciò non indica la presenza di un malfunzionamento.
■Riattivazione automatica dei sistemi TRC e VSC
Dopo aver disattivato i sistemi TRC e VSC,
questi si riattiveranno automaticamente nelle seguenti situazioni:
●Quando si spegne l’interruttore POWER
●Se si disattiva solo il sistema TRC, questo
si riattiverà quando la velocità del veicolo aumenterà.Se i sistemi TRC e VSC vengono spenti,
non si riaccenderanno quando aumenterà la velocità del veicolo.
■Condizioni operative dell’Assistenza attiva in fase di svolta
Il sistema funziona nelle situazioni seguenti.
●TRC/VSC possono entrare in funzione
●Il conducente sta tentando di accelerare in fase di svolta
●Il sistema rileva che il veicolo sta sban-dando verso l’esterno
●Il pedale del freno viene rilasciato
■Efficienza ridotta del sistema EPS
Quando il sistema rileva comandi di sterzata ripetuti per un periodo di tempo prolungato, l’efficienza del sistema EPS viene ridotta per
impedirne il surriscaldamento. Di conse- guenza, il volante potrà risultare duro. In tal
caso, evitare eccessivi comandi di sterzata o fermare il veicolo e disattivare il sistema ibrido. Il sistema EPS dovrebbe ritornare
nella sua condizione normale entro 10 minuti.
■Condizioni di funzionamento del segnale del freno d’emergenza
Se risultano soddisfatte le condizioni seguenti, si attiva il segnale di frenata
d’emergenza:
●Le luci intermittenti di emergenza sono
spente
●La velocità effettiva del veicolo è superiore
a circa 55 km/h
●Il sistema valuta, dalla decelerazione del
veicolo, che si tratta di una frenata improv- visa.
■Annullo, da parte del sistema automa-tico, del segnale di frenata d’emergenza
Il segnale di frenata d’emergenza verrà
annullato in una delle condizioni seguenti:
●Le luci intermittenti di emergenza sono
accese.
●Il sistema valuta, dalla decelerazione del
veicolo, che non si tratta di una frenata improvvisa.
■Interruzione del funzionamento della frenata pre-crash secondaria
Il sistema funziona quando il sensore airbag
SRS rileva un impatto durante la marcia del veicolo.Tuttavia, il sistema non funziona se i compo-
nenti sono danneggiati.
■Interruzione automatica della frenata pre-crash secondaria
Il sistema viene disabilitato automaticamente in presenza di una delle situazioni descritte di
seguito.
●La velocità veicolo scende a 0 km/h circa
●Trascorre un dato periodo di tempo durante il funzionamento
●Il pedale dell’acceleratore è premuto con forza

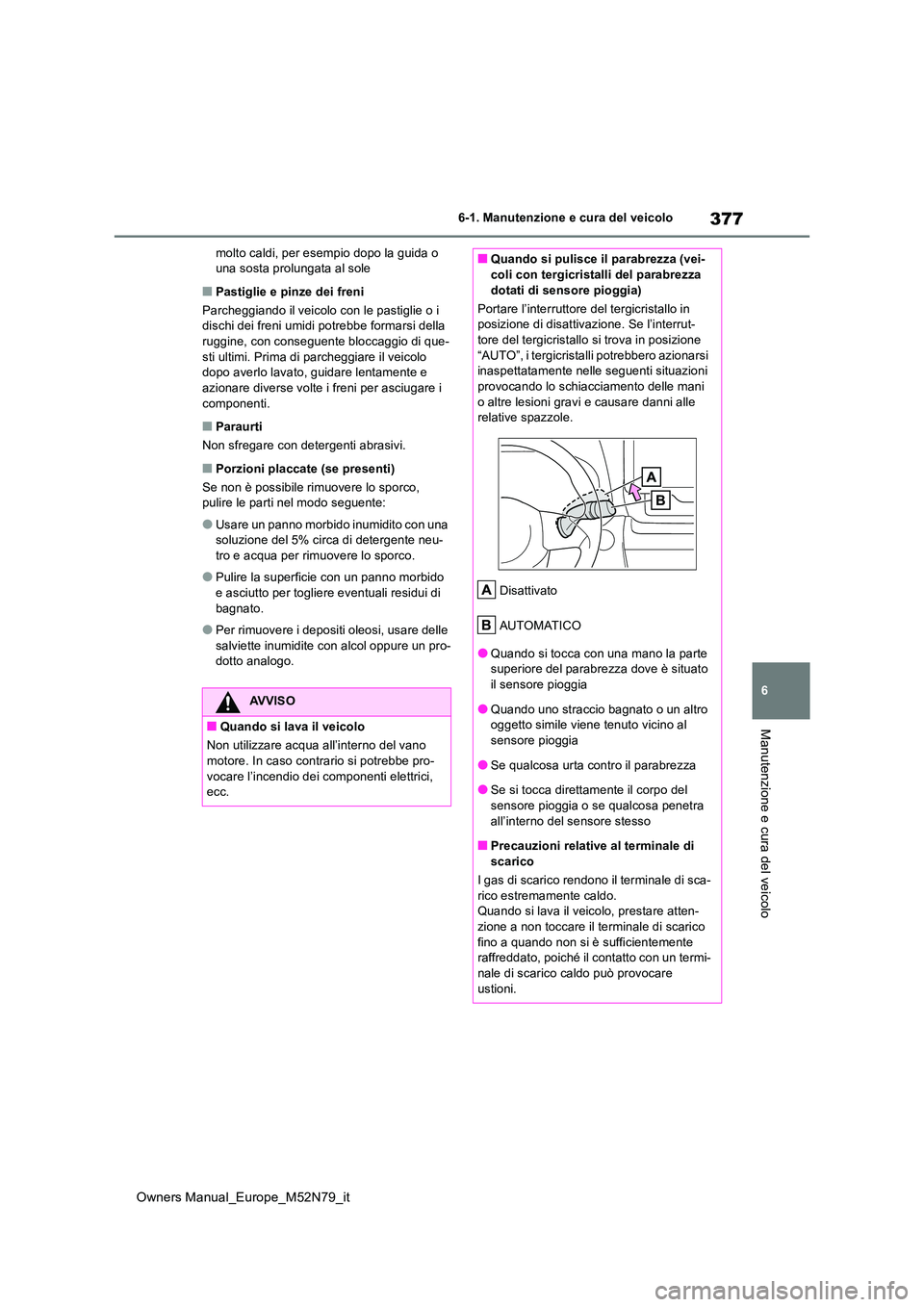

377
6
Owners Manual_Europe_M52N79_it
6-1. Manutenzione e cura del veicolo
Manutenzione e cura del veicolo
molto caldi, per esempio dopo la guida o una sosta prolungata al sole
■Pastiglie e pinze dei freni
Parcheggiando il veicolo con le pastiglie o i dischi dei freni umidi potrebbe formarsi della
ruggine, con conseguente bloccaggio di que- sti ultimi. Prima di parcheggiare il veicolo dopo averlo lavato, guidare lentamente e
azionare diverse volte i freni per asciugare i componenti.
■Paraurti
Non sfregare con detergenti abrasivi.
■Porzioni placcate (se presenti)
Se non è possibile rimuovere lo sporco, pulire le parti nel modo seguente:
●Usare un panno morbido inumidito con una soluzione del 5% circa di detergente neu-
tro e acqua per rimuovere lo sporco.
●Pulire la superficie con un panno morbido
e asciutto per togliere eventuali residui di bagnato.
●Per rimuovere i depositi oleosi, usare delle salviette inumidite con alcol oppure un pro-dotto analogo.
AVVISO
■Quando si lava il veicolo
Non utilizzare acqua all’interno del vano motore. In caso contrario si potrebbe pro-
vocare l’incendio dei componenti elettrici, ecc.
■Quando si pulisce il parabrezza (vei-coli con tergicristalli del parabrezza
dotati di sensore pioggia)
Portare l’interruttore del tergicristallo in posizione di disattivazione. Se l’interrut-tore del tergicristallo si trova in posizione
“AUTO”, i tergicristalli potrebbero azionarsi inaspettatamente nelle seguenti situazioni provocando lo schiacciamento delle mani
o altre lesioni gravi e causare danni alle relative spazzole.
Disattivato
AUTOMATICO
●Quando si tocca con una mano la parte superiore del parabrezza dove è situato il sensore pioggia
●Quando uno straccio bagnato o un altro oggetto simile viene tenuto vicino al sensore pioggia
●Se qualcosa urta contro il parabrezza
●Se si tocca direttamente il corpo del sensore pioggia o se qualcosa penetra
all’interno del sensore stesso
■Precauzioni relative al terminale di scarico
I gas di scarico rendono il terminale di sca-
rico estremamente caldo. Quando si lava il veicolo, prestare atten-zione a non toccare il terminale di scarico
fino a quando non si è sufficientemente raffreddato, poiché il contatto con un termi-nale di scarico caldo può provocare
ustioni.

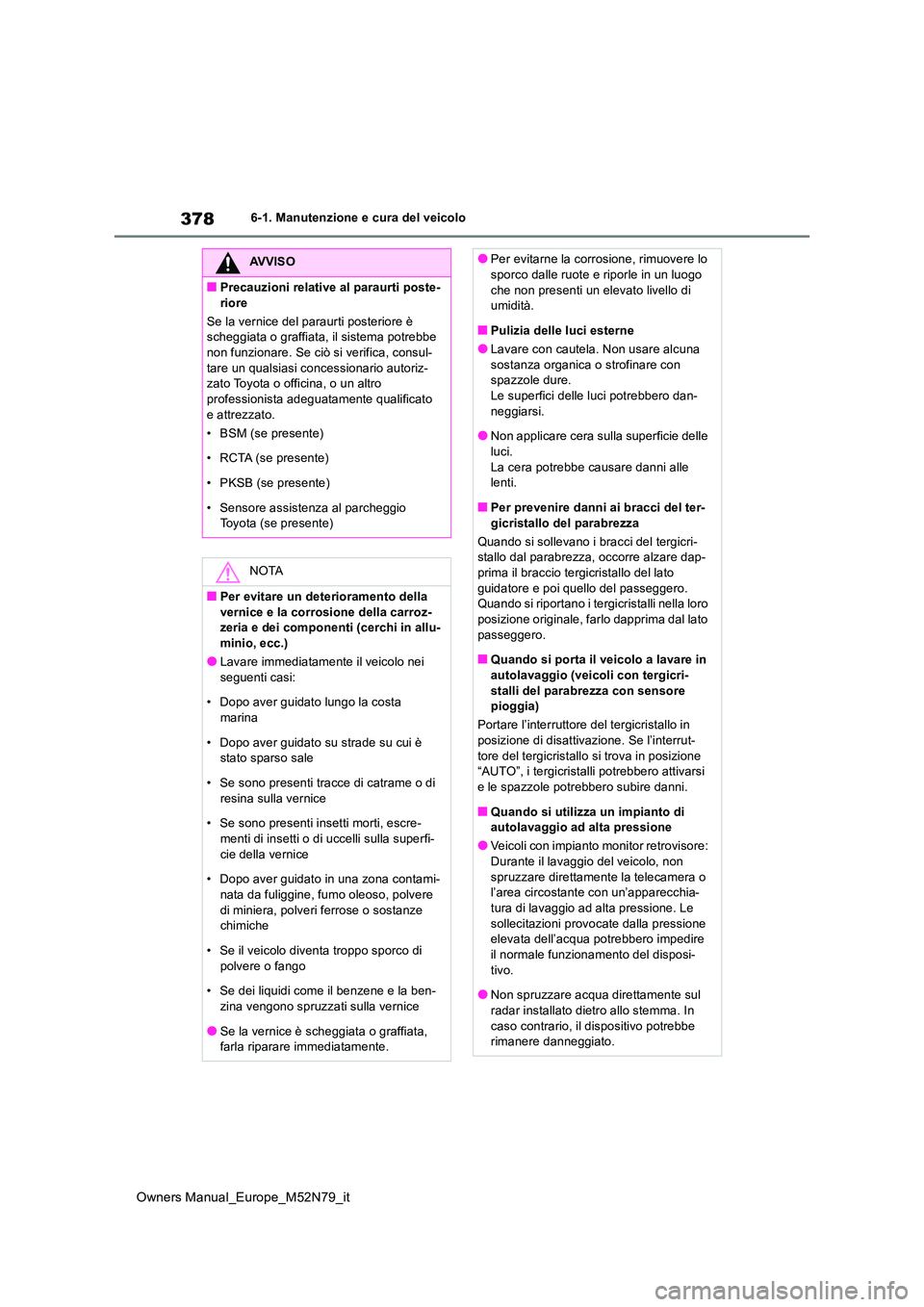

378
Owners Manual_Europe_M52N79_it
6-1. Manutenzione e cura del veicolo
AVVISO
■Precauzioni relative al paraurti poste-
riore
Se la vernice del paraurti posteriore è scheggiata o graffiata, il sistema potrebbe non funzionare. Se ciò si verifica, consul-
tare un qualsiasi concessionario autoriz- zato Toyota o officina, o un altro professionista adeguatamente qualificato
e attrezzato.
• BSM (se presente)
• RCTA (se presente)
• PKSB (se presente)
• Sensore assistenza al parcheggio Toyota (se presente)
NOTA
■Per evitare un deterioramento della
vernice e la corrosione della carroz- zeria e dei componenti (cerchi in allu-minio, ecc.)
●Lavare immediatamente il veicolo nei
seguenti casi:
• Dopo aver guidato lungo la costa marina
• Dopo aver guidato su strade su cui è stato sparso sale
• Se sono presenti tracce di catrame o di
resina sulla vernice
• Se sono presenti insetti morti, escre- menti di insetti o di uccelli sulla superfi-
cie della vernice
• Dopo aver guidato in una zona contami- nata da fuliggine, fumo oleoso, polvere
di miniera, polveri ferrose o sostanze chimiche
• Se il veicolo diventa troppo sporco di
polvere o fango
• Se dei liquidi come il benzene e la ben- zina vengono spruzzati sulla vernice
●Se la vernice è scheggiata o graffiata, farla riparare immediatamente.
●Per evitarne la corrosione, rimuovere lo sporco dalle ruote e riporle in un luogo
che non presenti un elevato livello di umidità.
■Pulizia delle luci esterne
●Lavare con cautela. Non usare alcuna
sostanza organica o strofinare con spazzole dure.Le superfici delle luci potrebbero dan-
neggiarsi.
●Non applicare cera sulla superficie delle luci.
La cera potrebbe causare danni alle lenti.
■Per prevenire danni ai bracci del ter-
gicristallo del parabrezza
Quando si sollevano i bracci del tergicri- stallo dal parabrezza, occorre alzare dap-prima il braccio tergicristallo del lato
guidatore e poi quello del passeggero. Quando si riportano i tergicristalli nella loro posizione originale, farlo dapprima dal lato
passeggero.
■Quando si porta il veicolo a lavare in autolavaggio (veicoli con tergicri-
stalli del parabrezza con sensore pioggia)
Portare l’interruttore del tergicristallo in posizione di disattivazione. Se l’interrut-
tore del tergicristallo si trova in posizione “AUTO”, i tergicristalli potrebbero attivarsi e le spazzole potrebbero subire danni.
■Quando si utilizza un impianto di autolavaggio ad alta pressione
●Veicoli con impianto monitor retrovisore: Durante il lavaggio del veicolo, non
spruzzare direttamente la telecamera o l’area circostante con un’apparecchia-tura di lavaggio ad alta pressione. Le
sollecitazioni provocate dalla pressione elevata dell’acqua potrebbero impedire il normale funzionamento del disposi-
tivo.
●Non spruzzare acqua direttamente sul radar installato dietro allo stemma. In
caso contrario, il dispositivo potrebbe rimanere danneggiato.

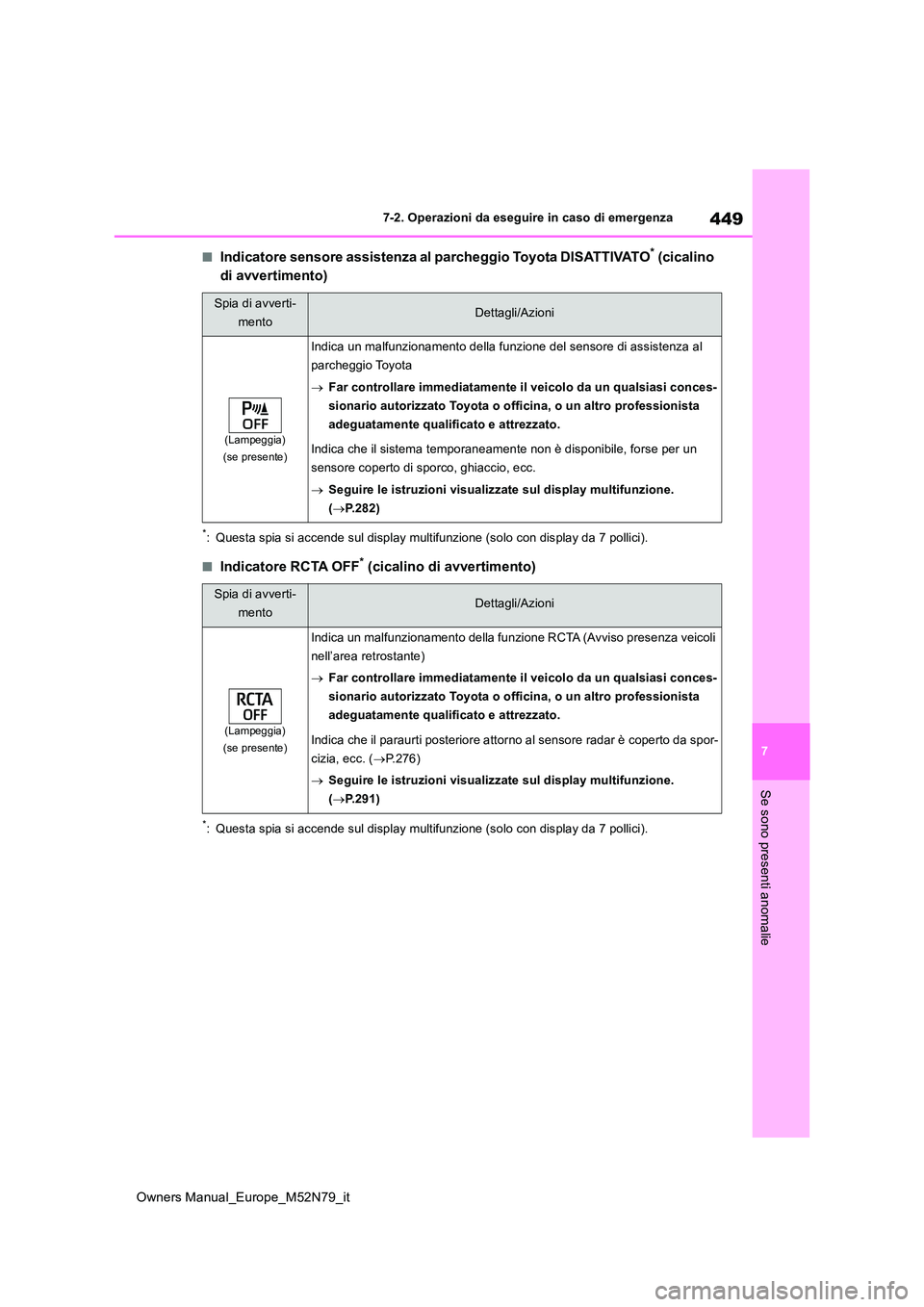

449
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Indicatore sensore assistenza al parcheggio Toyota DISATTIVATO* (cicalino
di avvertimento)
*: Questa spia si accende sul displ ay multifunzione (solo con display da 7 pollici).
■Indicatore RCTA OFF* (cicalino di avvertimento)
*: Questa spia si accende sul display multifunzione (solo con display da 7 pollici).
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funzione del sensore di assist enza al
parcheggio Toyota
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Indica che il sistema temporaneamente non è disponibile, forse per un
sensore coperto di sporco, ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.282)
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funzione RCTA (Avviso presenza v eic oli
nell’area retrostante)
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Indica che il paraurti posterior e attorno al sensore radar è coperto da spor-
cizia, ecc. ( P.276)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.291)

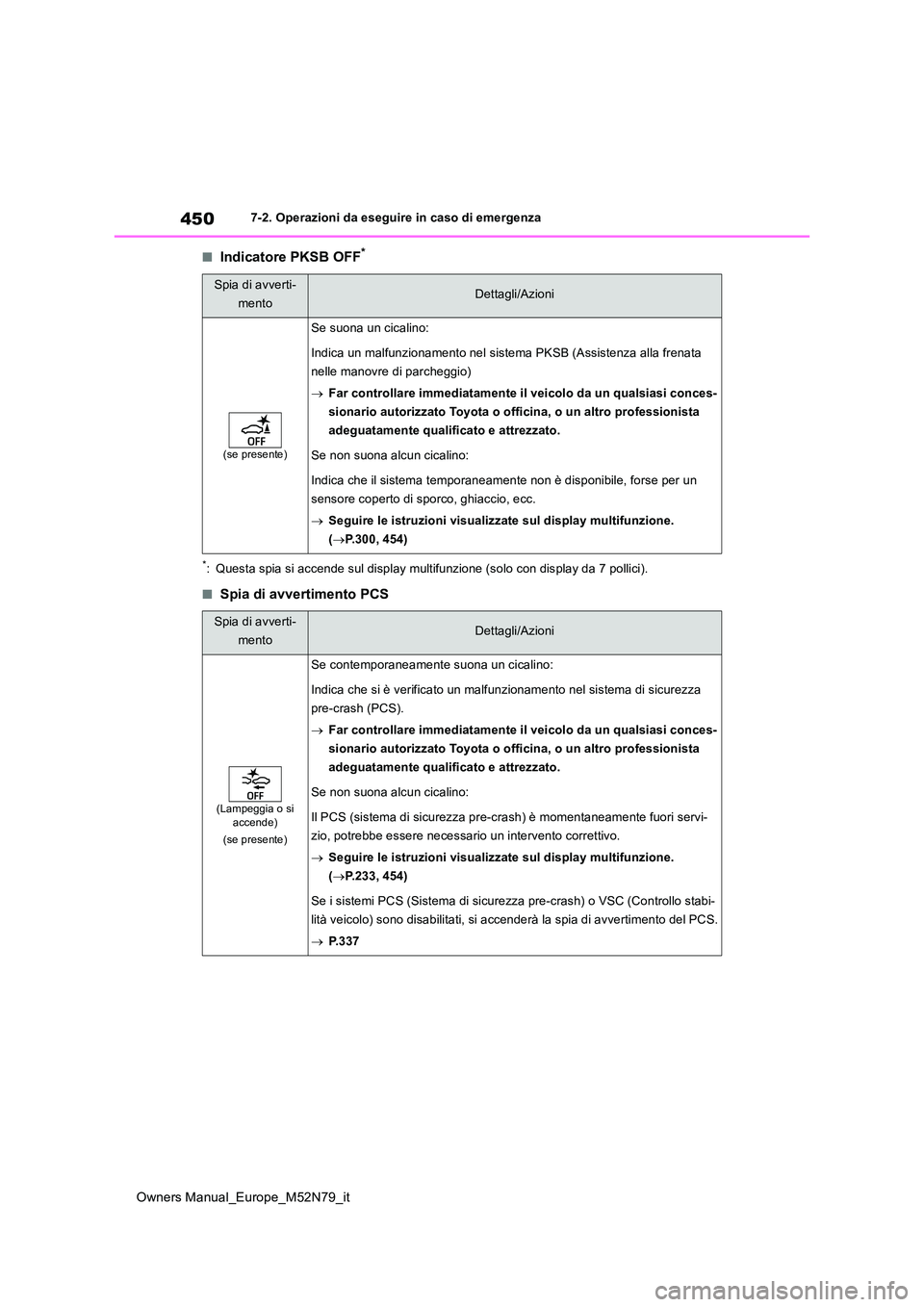

450
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
■Indicatore PKSB OFF*
*: Questa spia si accende sul display multifunzione (solo con display da 7 pollici).
■Spia di avvertimento PCS
Spia di avverti-
mentoDettagli/Azioni
(se presente)
Se suona un cicalino:
Indica un malfunzionamento nel sistema PKSB (Assistenza alla fr enata
nelle manovre di parcheggio)
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Indica che il sistema temporaneamente non è disponibile, forse per un
sensore coperto di sporco, ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.300, 454)
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia o si accende)
(se presente)
Se contemporaneamente suona un cicalino:
Indica che si è verificato un malfunzionamento nel sistema di s icurezza
pre-crash (PCS).
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Il PCS (sistema di sicurezza pre-crash) è momentaneamente fuori servi-
zio, potrebbe essere necessario un intervento correttivo.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.233, 454)
Se i sistemi PCS (Sistema di sicurezza pre-crash) o VSC (Contro llo stabi-
lità veicolo) sono disabilitati, si accenderà la spia di avvert imento del PCS.
 P. 3 3 7

451
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie

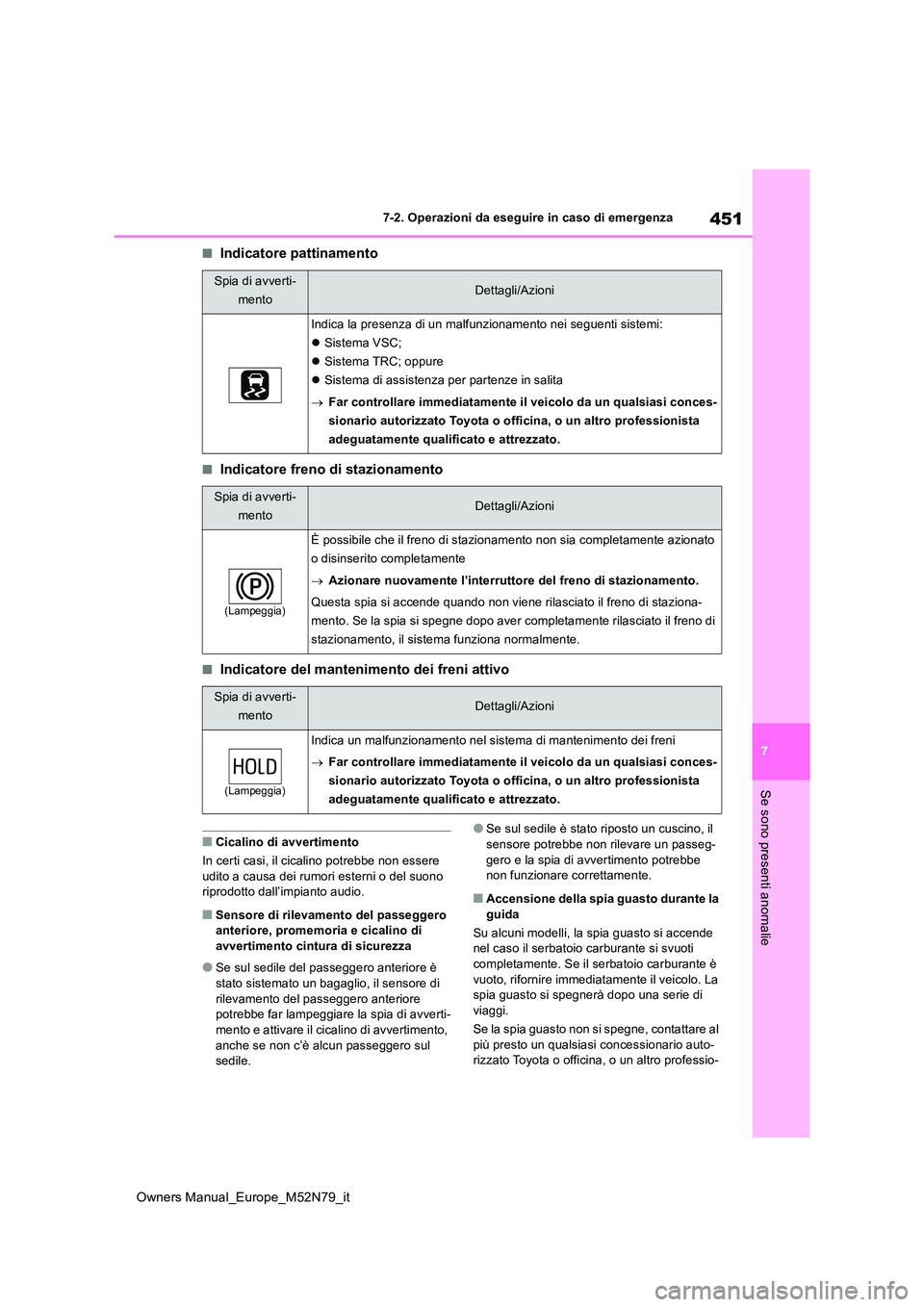

■Indicatore pattinamento
■Indicatore freno di stazionamento
■Indicatore del mantenimento dei freni attivo
■Cicalino di avvertimento
In certi casi, il cicalino potrebbe non essere
udito a causa dei rumori esterni o del suono riprodotto dall’impianto audio.
■Sensore di rilevamento del passeggero anteriore, promemoria e cicalino di
avvertimento cintura di sicurezza
●Se sul sedile del passeggero anteriore è
stato sistemato un bagaglio, il sensore di rilevamento del passeggero anteriore potrebbe far lampeggiare la spia di avverti-
mento e attivare il cicalino di avvertimento, anche se non c’è alcun passeggero sul sedile.
●Se sul sedile è stato riposto un cuscino, il
sensore potrebbe non rilevare un passeg- gero e la spia di avvertimento potrebbe non funzionare correttamente.
■Accensione della spia guasto durante la
guida
Su alcuni modelli, la spia guasto si accende nel caso il serbatoio carburante si svuoti completamente. Se il serbatoio carburante è
vuoto, rifornire immediatamente il veicolo. La spia guasto si spegnerà dopo una serie di viaggi.
Se la spia guasto non si spegne, contattare al
più presto un qualsiasi concessionario auto- rizzato Toyota o officina, o un altro professio-
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 Sistema VSC;
 Sistema TRC; oppure
 Sistema di assistenza per partenze in salita
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
È possibile che il freno di stazionamento non sia completamente azionato
o disinserito completamente
 Azionare nuovamente l’interruttore del freno di stazionamento.
Questa spia si accende quando non viene rilasciato il freno di staziona-
mento. Se la spia si spegne dopo aver completamente rilasciato il freno di
stazionamento, il sistema funziona normalmente.
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
Indica un malfunzionamento nel sistema di mantenimento dei fren i
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.

455
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie

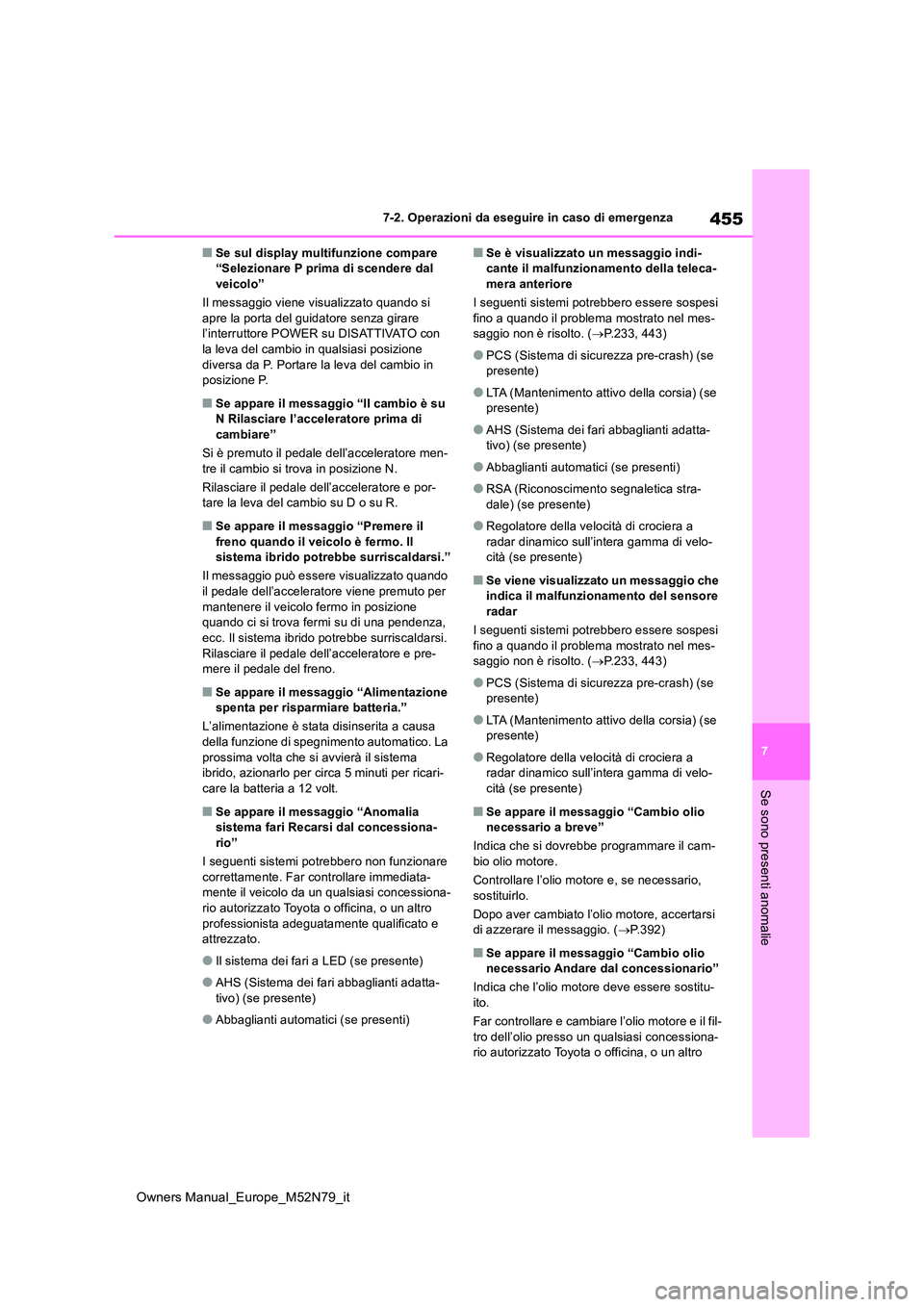

■Se sul display multifunzione compare “Selezionare P prima di scendere dal veicolo”
Il messaggio viene visualizzato quando si
apre la porta del guidatore senza girare l’interruttore POWER su DISATTIVATO con la leva del cambio in qualsiasi posizione
diversa da P. Portare la leva del cambio in posizione P.
■Se appare il messaggio “Il cambio è su N Rilasciare l’acceleratore prima di
cambiare”
Si è premuto il pedale dell’acceleratore men- tre il cambio si trova in posizione N.
Rilasciare il pedale dell’acceleratore e por- tare la leva del cambio su D o su R.
■Se appare il messaggio “Premere il
freno quando il veicolo è fermo. Il sistema ibrido potrebbe surriscaldarsi.”
Il messaggio può essere visualizzato quando il pedale dell’acceleratore viene premuto per
mantenere il veicolo fermo in posizione quando ci si trova fermi su di una pendenza, ecc. Il sistema ibrido potrebbe surriscaldarsi.
Rilasciare il pedale dell’acceleratore e pre- mere il pedale del freno.
■Se appare il messaggio “Alimentazione spenta per risparmiare batteria.”
L’alimentazione è stata disinserita a causa
della funzione di spegnimento automatico. La prossima volta che si avvierà il sistema ibrido, azionarlo per circa 5 minuti per ricari-
care la batteria a 12 volt.
■Se appare il messaggio “Anomalia sistema fari Recarsi dal concessiona-rio”
I seguenti sistemi potrebbero non funzionare
correttamente. Far controllare immediata- mente il veicolo da un qualsiasi concessiona-rio autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
●Il sistema dei fari a LED (se presente)
●AHS (Sistema dei fari abbaglianti adatta-
tivo) (se presente)
●Abbaglianti automatici (se presenti)
■Se è visualizzato un messaggio indi- cante il malfunzionamento della teleca-mera anteriore
I seguenti sistemi potrebbero essere sospesi
fino a quando il problema mostrato nel mes- saggio non è risolto. ( P.233, 443)
●PCS (Sistema di sicurezza pre-crash) (se presente)
●LTA (Mantenimento attivo della corsia) (se presente)
●AHS (Sistema dei fari abbaglianti adatta-tivo) (se presente)
●Abbaglianti automatici (se presenti)
●RSA (Riconoscimento segnaletica stra-
dale) (se presente)
●Regolatore della velocità di crociera a
radar dinamico sull’intera gamma di velo- cità (se presente)
■Se viene visualizzato un messaggio che indica il malfunzionamento del sensore
radar
I seguenti sistemi potrebbero essere sospesi fino a quando il problema mostrato nel mes-saggio non è risolto. ( P.233, 443)
●PCS (Sistema di sicurezza pre-crash) (se presente)
●LTA (Mantenimento attivo della corsia) (se presente)
●Regolatore della velocità di crociera a radar dinamico sull’intera gamma di velo-
cità (se presente)
■Se appare il messaggio “Cambio olio necessario a breve”
Indica che si dovrebbe programmare il cam- bio olio motore.
Controllare l’olio motore e, se necessario,
sostituirlo.
Dopo aver cambiato l’olio motore, accertarsi di azzerare il messaggio. ( P.392)
■Se appare il messaggio “Cambio olio necessario Andare dal concessionario”
Indica che l’olio motore deve essere sostitu-
ito.
Far controllare e cambiare l’olio motore e il fil- tro dell’olio presso un qualsiasi concessiona-rio autorizzato Toyota o officina, o un altro
