2023 TOYOTA YARIS CROSS sensor

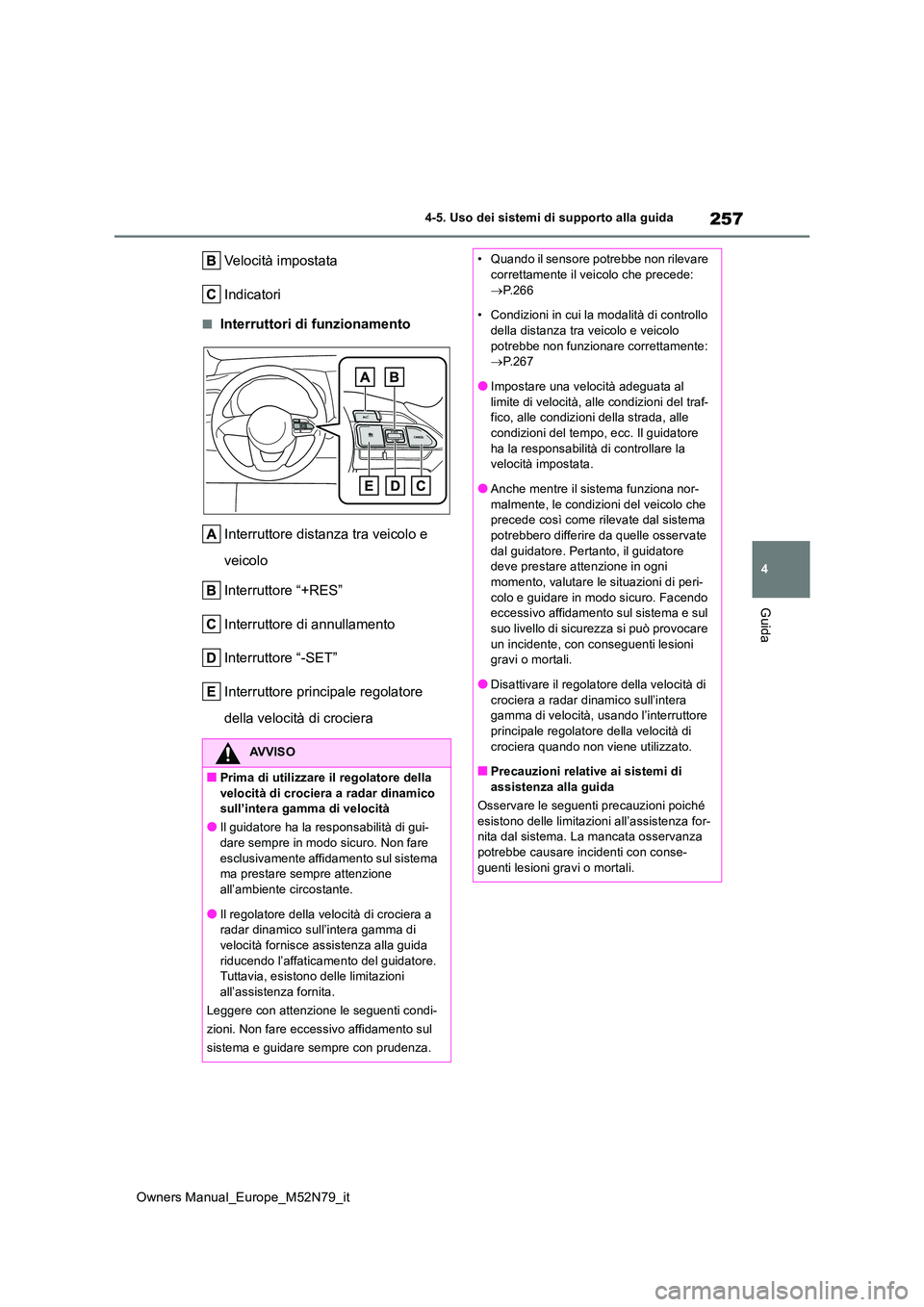

257
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Velocità impostata
Indicatori
■Interruttori di funzionamento
Interruttore distanza tra veicolo e
veicolo
Interruttore “+RES”
Interruttore di annullamento
Interruttore “-SET”
Interruttore principale regolatore
della velocità di crociera
AVVISO
■Prima di utilizzare il regolatore della velocità di crociera a radar dinamico sull’intera gamma di velocità
●Il guidatore ha la responsabilità di gui-
dare sempre in modo sicuro. Non fare esclusivamente affidamento sul sistema ma prestare sempre attenzione
all’ambiente circostante.
●Il regolatore della velocità di crociera a radar dinamico sull’intera gamma di
velocità fornisce assistenza alla guida riducendo l’affaticamento del guidatore. Tuttavia, esistono delle limitazioni
all’assistenza fornita.
Leggere con attenzione le seguenti condi-
zioni. Non fare eccessivo affidamento sul
sistema e guidare sempre con prudenza.
• Quando il sensore potrebbe non rilevare correttamente il veicolo che precede:
 P.266
• Condizioni in cui la modalità di controllo della distanza tra veicolo e veicolo
potrebbe non funzionare correttamente:  P.267
●Impostare una velocità adeguata al
limite di velocità, alle condizioni del traf- fico, alle condizioni della strada, alle condizioni del tempo, ecc. Il guidatore
ha la responsabilità di controllare la velocità impostata.
●Anche mentre il sistema funziona nor-
malmente, le condizioni del veicolo che precede così come rilevate dal sistema potrebbero differire da quelle osservate
dal guidatore. Pertanto, il guidatore deve prestare attenzione in ogni momento, valutare le situazioni di peri-
colo e guidare in modo sicuro. Facendo eccessivo affidamento sul sistema e sul suo livello di sicurezza si può provocare
un incidente, con conseguenti lesioni gravi o mortali.
●Disattivare il regolatore della velocità di
crociera a radar dinamico sull’intera gamma di velocità, usando l’interruttore principale regolatore della velocità di
crociera quando non viene utilizzato.
■Precauzioni relative ai sistemi di assistenza alla guida
Osservare le seguenti precauzioni poiché
esistono delle limitazioni all’assistenza for- nita dal sistema. La mancata osservanza potrebbe causare incidenti con conse-
guenti lesioni gravi o mortali.

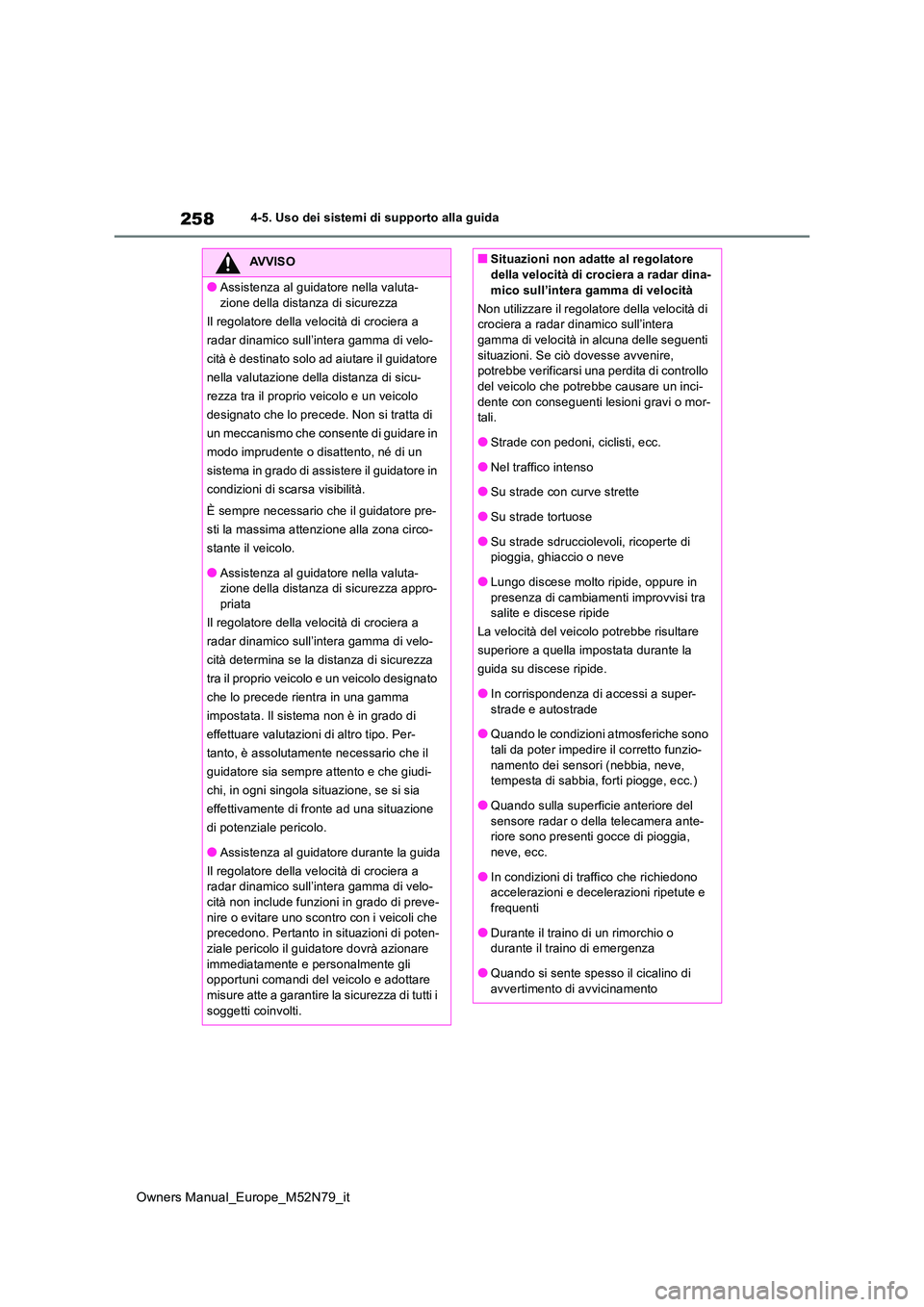

258
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
AVVISO
●Assistenza al guidatore nella valuta-
zione della distanza di sicurezza
Il regolatore della velocità di crociera a
radar dinamico sull’int era gamma di velo-
cità è destinato solo ad aiutare il guidatore
nella valutazione della distanza di sicu-
rezza tra il proprio veicolo e un veicolo
designato che lo precede. Non si tratta di
un meccanismo che consente di guidare in
modo imprudente o disattento, né di un
sistema in grado di assistere il guidatore in
condizioni di scarsa visibilità.
È sempre necessario che il guidatore pre-
sti la massima attenzione alla zona circo-
stante il veicolo.
●Assistenza al guidatore nella valuta- zione della distanza di sicurezza appro-priata
Il regolatore della velocità di crociera a
radar dinamico sull’int era gamma di velo-
cità determina se la distanza di sicurezza
tra il proprio veicolo e un veicolo designato
che lo precede rientra in una gamma
impostata. Il sistema non è in grado di
effettuare valutazioni di altro tipo. Per-
tanto, è assolutamente necessario che il
guidatore sia sempre attento e che giudi-
chi, in ogni singola situazione, se si sia
effettivamente di fronte ad una situazione
di potenziale pericolo.
●Assistenza al guidatore durante la guida
Il regolatore della velocità di crociera a radar dinamico sull’int era gamma di velo-
cità non include funzioni in grado di preve- nire o evitare uno scontro con i veicoli che precedono. Pertanto in situazioni di poten-
ziale pericolo il guidatore dovrà azionare immediatamente e personalmente gli opportuni comandi del veicolo e adottare
misure atte a garantire la sicurezza di tutti i soggetti coinvolti.
■Situazioni non adatte al regolatore della velocità di crociera a radar dina-
mico sull’intera gamma di velocità
Non utilizzare il regolatore della velocità di crociera a radar dinamico sull’intera gamma di velocità in alcuna delle seguenti
situazioni. Se ciò dovesse avvenire, potrebbe verificarsi una perdita di controllo del veicolo che potrebbe causare un inci-
dente con conseguenti lesioni gravi o mor- tali.
●Strade con pedoni, ciclisti, ecc.
●Nel traffico intenso
●Su strade con curve strette
●Su strade tortuose
●Su strade sdrucciolevoli, ricoperte di pioggia, ghiaccio o neve
●Lungo discese molto ripide, oppure in
presenza di cambiamenti improvvisi tra salite e discese ripide
La velocità del veicolo potrebbe risultare
superiore a quella impostata durante la
guida su discese ripide.
●In corrispondenza di accessi a super-
strade e autostrade
●Quando le condizioni atmosferiche sono tali da poter impedire il corretto funzio-
namento dei sensori (nebbia, neve, tempesta di sabbia, forti piogge, ecc.)
●Quando sulla superficie anteriore del
sensore radar o del la telecamera ante- riore sono presenti gocce di pioggia, neve, ecc.
●In condizioni di traffico che richiedono accelerazioni e decelerazioni ripetute e frequenti
●Durante il traino di un rimorchio o durante il traino di emergenza
●Quando si sente spesso il cicalino di
avvertimento di avvicinamento

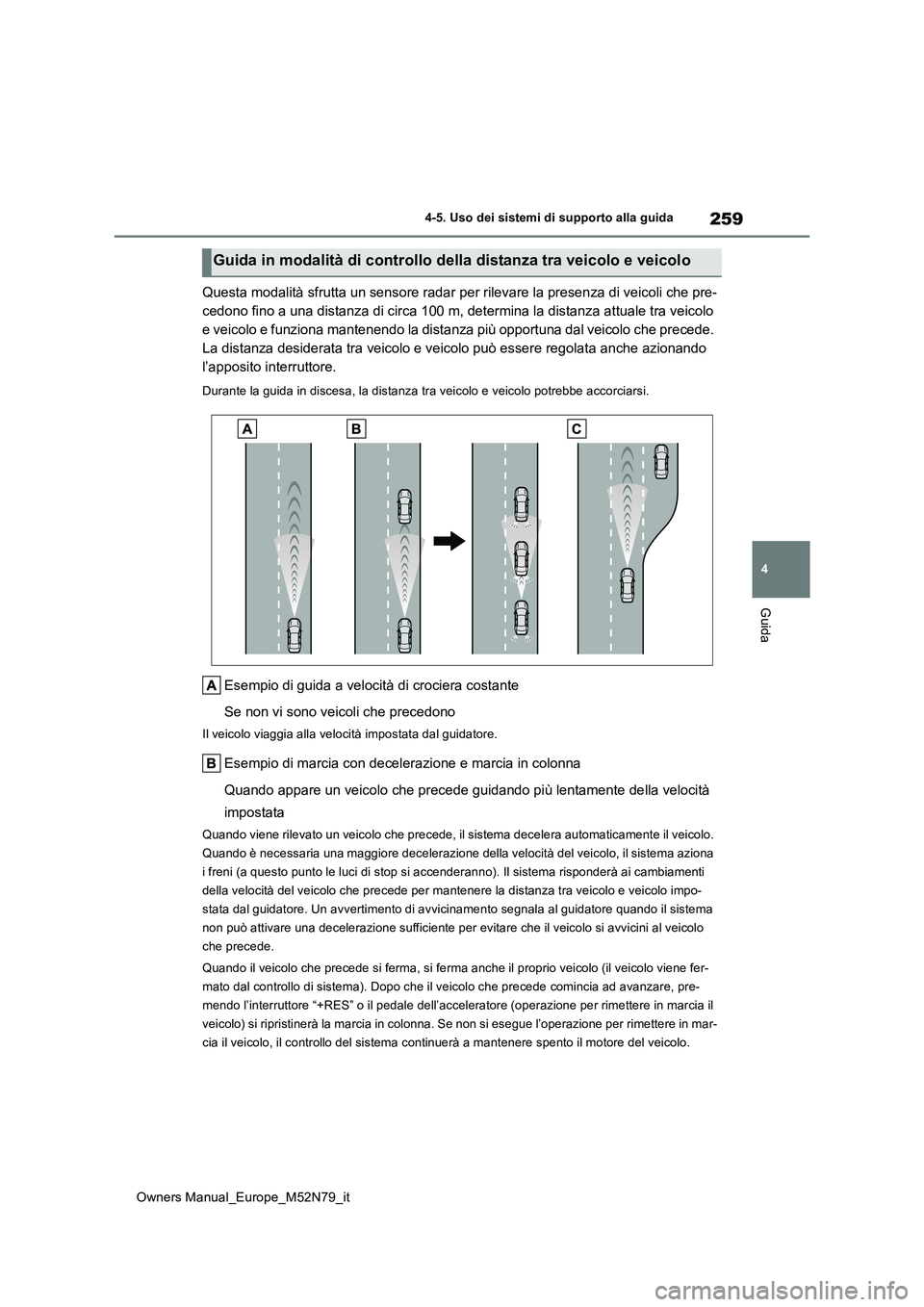

259
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Questa modalità sfrutta un sensore radar per rilevare la presenza di veicoli che pre-
cedono fino a una distanza di circa 100 m, determina la distanz a attuale tra veicolo
e veicolo e funziona mantenendo la distanza più opportuna dal v eicolo che precede.
La distanza desiderata tra veicolo e veicolo può essere regolat a anche azionando
l’apposito interruttore.
Durante la guida in discesa, la distanza tra veicolo e veicolo potrebbe accorciarsi.
Esempio di guida a velocità di crociera costante
Se non vi sono veicoli che precedono
Il veicolo viaggia alla velocità impostata dal guidatore.
Esempio di marcia con decelerazione e marcia in colonna
Quando appare un veicolo che precede guidando più lentamente de lla velocità
impostata
Quando viene rilevato un veicolo che precede, il sistema decele ra automaticamente il veicolo.
Quando è necessaria una maggiore decelerazione della velocità d el veicolo, il sistema aziona
i freni (a questo punto le luci di stop si accenderanno). Il si stema risponderà ai cambiamenti
della velocità del veicolo che precede per mantenere la distanz a tra veicolo e veicolo impo-
stata dal guidatore. Un avvertimento di avvicinamento segnala a l guidatore quando il sistema
non può attivare una decelerazione sufficiente per evitare che il veicolo si avvicini al veicolo
che precede.
Quando il veicolo che precede si ferma, si ferma anche il propr io veicolo (il veicolo viene fer-
mato dal controllo di sistema). Dopo che il veicolo che precede comincia ad avanzare, pre-
mendo l’interruttore “+RES” o il pedale dell’acceleratore (oper azione per rimettere in marcia il
veicolo) si ripristinerà la marcia in colonna. Se non si esegue l’operazione per rimettere in mar-
cia il veicolo, il controllo del sistema continuerà a mantenere spento il motore del veicolo.
Guida in modalità di controllo della distanza tra veicolo e veicolo

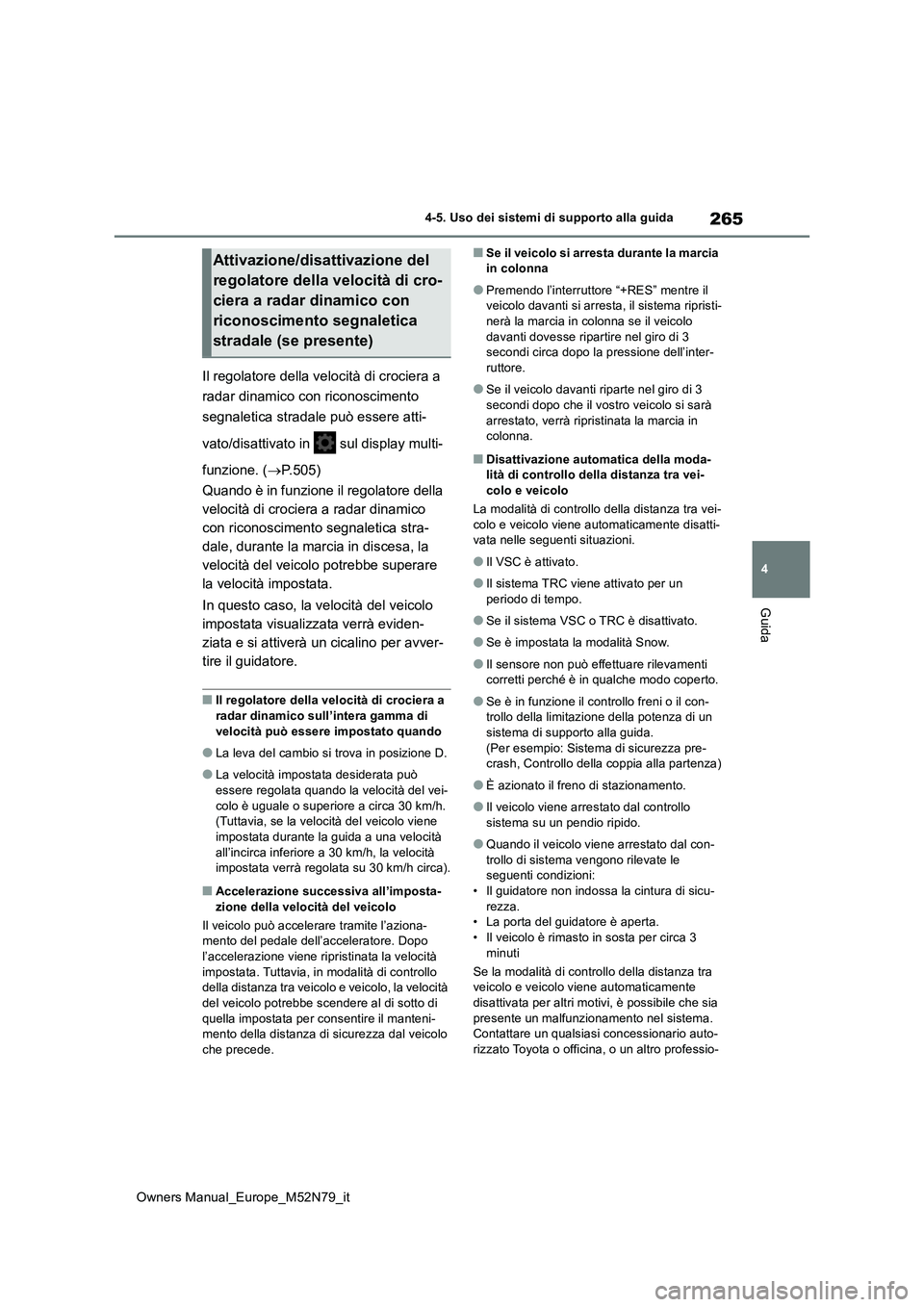

265
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Il regolatore della velocità di crociera a
radar dinamico con riconoscimento
segnaletica stradale può essere atti-
vato/disattivato in sul display multi-
funzione. ( P.505)
Quando è in funzione il regolatore della
velocità di crociera a radar dinamico
con riconoscimento segnaletica stra-
dale, durante la marcia in discesa, la
velocità del veicolo potrebbe superare
la velocità impostata.
In questo caso, la velocità del veicolo
impostata visualizzata verrà eviden-
ziata e si attiverà un cicalino per avver-
tire il guidatore.
■Il regolatore della velocità di crociera a
radar dinamico sull’intera gamma di velocità può essere impostato quando
●La leva del cambio si trova in posizione D.
●La velocità impostata desiderata può
essere regolata quando la velocità del vei- colo è uguale o superiore a circa 30 km/h. (Tuttavia, se la velocità del veicolo viene
impostata durante la guida a una velocità all’incirca inferiore a 30 km/h, la velocità impostata verrà regolata su 30 km/h circa).
■Accelerazione successiva all’imposta-
zione della velocità del veicolo
Il veicolo può accelerare tramite l’aziona- mento del pedale dell’acceleratore. Dopo l’accelerazione viene ripristinata la velocità
impostata. Tuttavia, in modalità di controllo della distanza tra veicolo e veicolo, la velocità del veicolo potrebbe scendere al di sotto di
quella impostata per consentire il manteni- mento della distanza di sicurezza dal veicolo che precede.
■Se il veicolo si arresta durante la marcia in colonna
●Premendo l’interruttore “+RES” mentre il veicolo davanti si arresta, il sistema ripristi-nerà la marcia in colonna se il veicolo
davanti dovesse ripartire nel giro di 3 secondi circa dopo la pressione dell’inter-ruttore.
●Se il veicolo davanti riparte nel giro di 3 secondi dopo che il vostro veicolo si sarà
arrestato, verrà ripristinata la marcia in colonna.
■Disattivazione automatica della moda-lità di controllo della distanza tra vei-
colo e veicolo
La modalità di controllo della distanza tra vei- colo e veicolo viene automaticamente disatti-vata nelle seguenti situazioni.
●Il VSC è attivato.
●Il sistema TRC viene attivato per un periodo di tempo.
●Se il sistema VSC o TRC è disattivato.
●Se è impostata la modalità Snow.
●Il sensore non può effettuare rilevamenti corretti perché è in qualche modo coperto.
●Se è in funzione il controllo freni o il con-trollo della limitazione della potenza di un
sistema di supporto alla guida. (Per esempio: Sistema di sicurezza pre-crash, Controllo della coppia alla partenza)
●È azionato il freno di stazionamento.
●Il veicolo viene arrestato dal controllo sistema su un pendio ripido.
●Quando il veicolo viene arrestato dal con-trollo di sistema vengono rilevate le seguenti condizioni:
• Il guidatore non indossa la cintura di sicu- rezza.• La porta del guidatore è aperta.
• Il veicolo è rimasto in sosta per circa 3 minuti
Se la modalità di controllo della distanza tra veicolo e veicolo viene automaticamente
disattivata per altri motivi, è possibile che sia presente un malfunzionamento nel sistema. Contattare un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professio-
Attivazione/disattivazione del
regolatore della velocità di cro-
ciera a radar dinamico con
riconoscimento segnaletica
stradale (se presente)

266

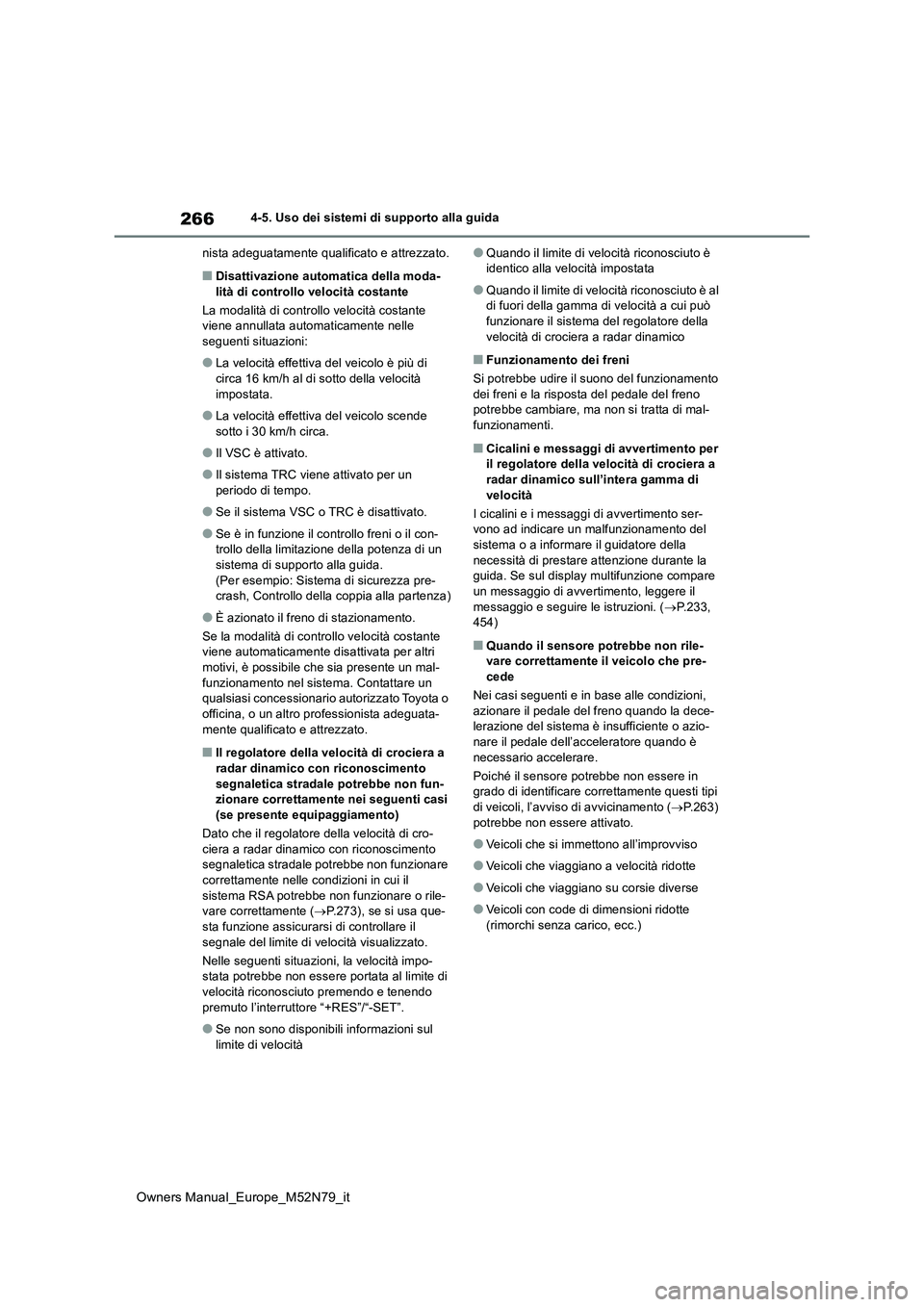

Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
nista adeguatamente qualificato e attrezzato.
■Disattivazione automatica della moda- lità di controllo velocità costante
La modalità di controllo velocità costante viene annullata automaticamente nelle
seguenti situazioni:
●La velocità effettiva del veicolo è più di
circa 16 km/h al di sotto della velocità impostata.
●La velocità effettiva del veicolo scende sotto i 30 km/h circa.
●Il VSC è attivato.
●Il sistema TRC viene attivato per un
periodo di tempo.
●Se il sistema VSC o TRC è disattivato.
●Se è in funzione il controllo freni o il con- trollo della limitazione della potenza di un
sistema di supporto alla guida. (Per esempio: Sistema di sicurezza pre-crash, Controllo della coppia alla partenza)
●È azionato il freno di stazionamento.
Se la modalità di controllo velocità costante viene automaticamente disattivata per altri
motivi, è possibile che sia presente un mal- funzionamento nel sistema. Contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguata- mente qualificato e attrezzato.
■Il regolatore della velocità di crociera a radar dinamico con riconoscimento
segnaletica stradale potrebbe non fun- zionare correttamente nei seguenti casi (se presente equipaggiamento)
Dato che il regolatore della velocità di cro-
ciera a radar dinamic o con riconoscimento segnaletica stradale potrebbe non funzionare correttamente nelle condizioni in cui il
sistema RSA potrebbe non funzionare o rile- vare correttamente ( P.273), se si usa que- sta funzione assicurarsi di controllare il
segnale del limite di velocità visualizzato.
Nelle seguenti situazioni, la velocità impo- stata potrebbe non essere portata al limite di velocità riconosciuto premendo e tenendo
premuto l’interruttore “+RES”/“-SET”.
●Se non sono disponibili informazioni sul
limite di velocità
●Quando il limite di velocità riconosciuto è identico alla velocità impostata
●Quando il limite di velocità riconosciuto è al di fuori della gamma di velocità a cui può funzionare il sistema del regolatore della
velocità di crociera a radar dinamico
■Funzionamento dei freni
Si potrebbe udire il suono del funzionamento dei freni e la risposta del pedale del freno potrebbe cambiare, ma non si tratta di mal-
funzionamenti.
■Cicalini e messaggi di avvertimento per il regolatore della velocità di crociera a radar dinamico sull’intera gamma di
velocità
I cicalini e i messaggi di avvertimento ser- vono ad indicare un malfunzionamento del sistema o a informare il guidatore della
necessità di prestare attenzione durante la guida. Se sul display multifunzione compare un messaggio di avvertimento, leggere il
messaggio e seguire le istruzioni. ( P.233, 454)
■Quando il sensore potrebbe non rile-vare correttamente il veicolo che pre-
cede
Nei casi seguenti e in base alle condizioni, azionare il pedale del freno quando la dece-lerazione del sistema è insufficiente o azio-
nare il pedale dell’acceleratore quando è necessario accelerare.
Poiché il sensore potrebbe non essere in grado di identificare correttamente questi tipi
di veicoli, l’avviso di avvicinamento ( P.263) potrebbe non essere attivato.
●Veicoli che si immettono all’improvviso
●Veicoli che viaggiano a velocità ridotte
●Veicoli che viaggiano su corsie diverse
●Veicoli con code di dimensioni ridotte (rimorchi senza carico, ecc.)

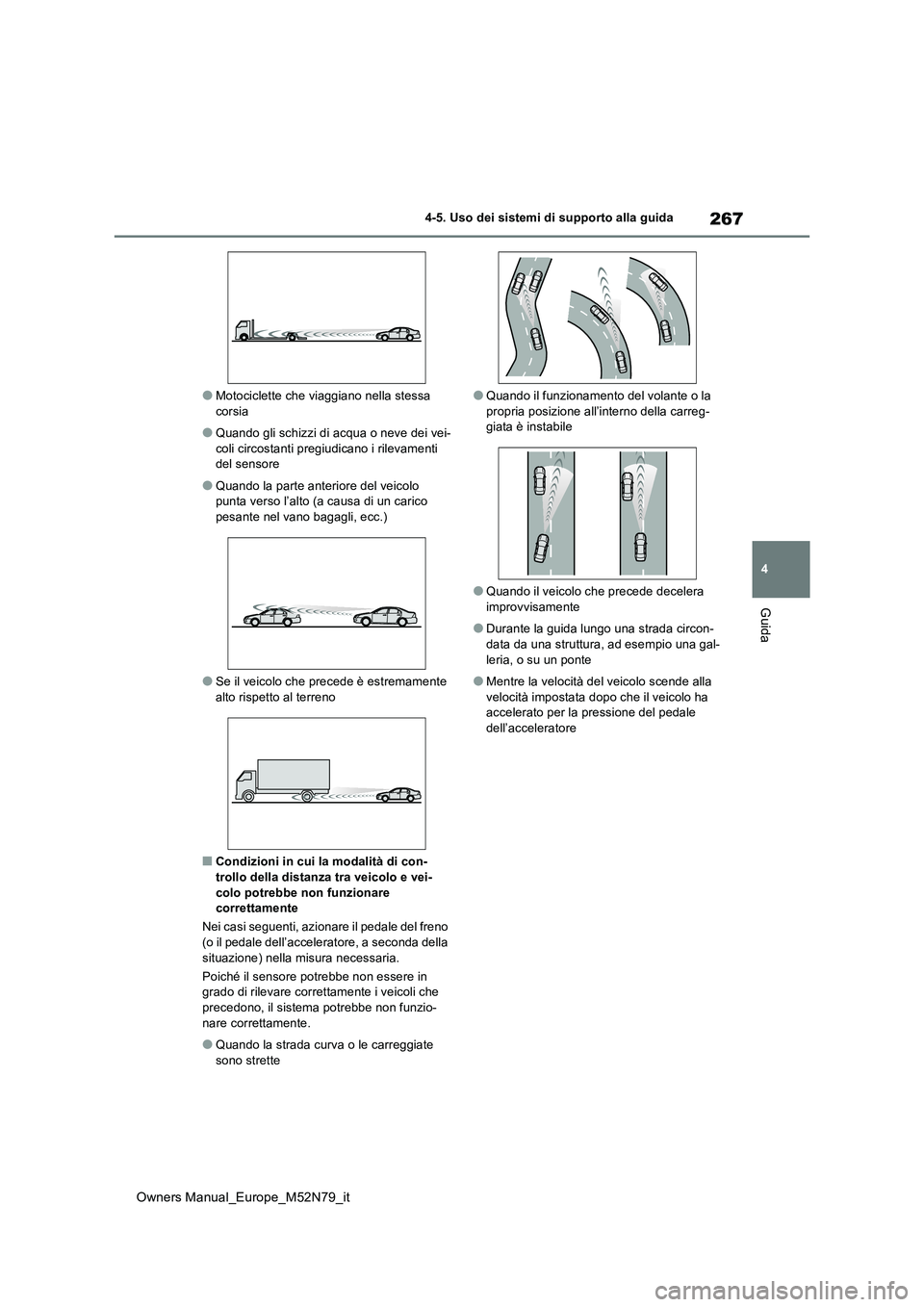

267
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●Motociclette che viaggiano nella stessa corsia
●Quando gli schizzi di acqua o neve dei vei-coli circostanti pregiudicano i rilevamenti del sensore
●Quando la parte anteriore del veicolo punta verso l’alto (a causa di un carico
pesante nel vano bagagli, ecc.)
●Se il veicolo che precede è estremamente
alto rispetto al terreno
■Condizioni in cui la modalità di con-
trollo della distanza tra veicolo e vei- colo potrebbe non funzionare correttamente
Nei casi seguenti, azionare il pedale del freno
(o il pedale dell’acceleratore, a seconda della situazione) nella misura necessaria.
Poiché il sensore potrebbe non essere in grado di rilevare correttamente i veicoli che
precedono, il sistema potrebbe non funzio- nare correttamente.
●Quando la strada curva o le carreggiate sono strette
●Quando il funzionamento del volante o la propria posizione all’interno della carreg-giata è instabile
●Quando il veicolo che precede decelera improvvisamente
●Durante la guida lungo una strada circon-data da una struttura, ad esempio una gal-
leria, o su un ponte
●Mentre la velocità del veicolo scende alla
velocità impostata dopo che il veicolo ha accelerato per la pressione del pedale dell’acceleratore

273
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
non viene visualizzata.
Nelle situazioni seguenti, il sistema
RSA avverte il guidatore.
 Se la velocità del veicolo supera la
soglia di avvertimento velocità del
segnale di limite di velocità visualiz-
zato, l’immagine del segnale sul
display viene evidenziata ed entra in
funzione un cicalino.
 Quando il sistema RSA riconosce un
segnale di accesso vietato e rileva
che il veicolo è entrato in un’area
vietata sulla base delle informazioni
della mappa del sistema di naviga-
zione, il segnale di divieto di accesso
lampeggia ed entra in funzione il
cicalino. (Per i veicoli con sistema di
navigazione con display da 7 pol-
lici/8 pollici)
 Se il sistema rileva che il veicolo sta
effettuando un sorpasso nonostante
la presenza di un segnale di divieto
di sorpasso sul display multifun-
zione, il segnale stesso lampeggia e
suona un cicalino di avvertimento.
A seconda della situazione, può acca-
dere che l’ambiente relativo alla situa-
zione del traffico (direzione del traffico,
unità di misura in cui è espressa la
velocità) venga rilevato in modo non
corretto e che la funzione di notifica non
funzioni correttamente.
■Procedura di impostazione
1 Premere / (display da 4,2 pollici)
o / (display da 7 pollici) degli
interruttori di comando e selezionare
.
2 Premere / (display da 4,2 pollici)
o / (display da 7 pollici) degli
interruttori di comando e selezionare
, quindi premere .
■Disattivazione automatica della visua- lizzazione del segnale RSA
Uno o più segnali si disattivano automatica-
mente nelle seguenti situazioni.
●Per una certa distanza non è stata ricono-
sciuta alcuna segnaletica.
●Sulla strada è presente una svolta a sini-
stra o a destra, ecc.
■Condizioni in cui la funzione può non funzionare o la rilevazione può non avvenire correttamente
Nelle seguenti situazioni, il sistema RSA non
funziona normalmente e potrebbe non rico- noscere la segnaletica, visualizzare segnali non corretti, ecc. Se ciò dovesse verificarsi
non si tratta di un guasto.
●La telecamera anteriore è disallineata a
causa di un forte impatto contro il sensore, ecc.
●Sulla zona del parabrezza vicino alla tele-camera anteriore sono presenti sporco, neve, adesivi, ecc.
●In caso di condizioni meteorologiche avverse, quali ad esempio pioggia bat-
tente, nebbia, neve o tempeste di sabbia.
●Le luci dei veicoli provenienti dalla dire-
zione opposta, il sole, ecc. colpiscono la telecamera anteriore.
●Il segnale è sporco, sbiadito, inclinato o piegato.
●Il contrasto del segnale elettronico è minimo.
●Il segnale è totalmente o parzialmente coperto dalle fronde di un albero, da un palo, ecc.
●Il segnale è visibile alla telecamera ante-riore solo per un breve periodo di tempo.
●La situazione di guida (svolta, cambio cor-sia, ecc.) viene valutata in maniera errata.
Funzione di notifica

275
4

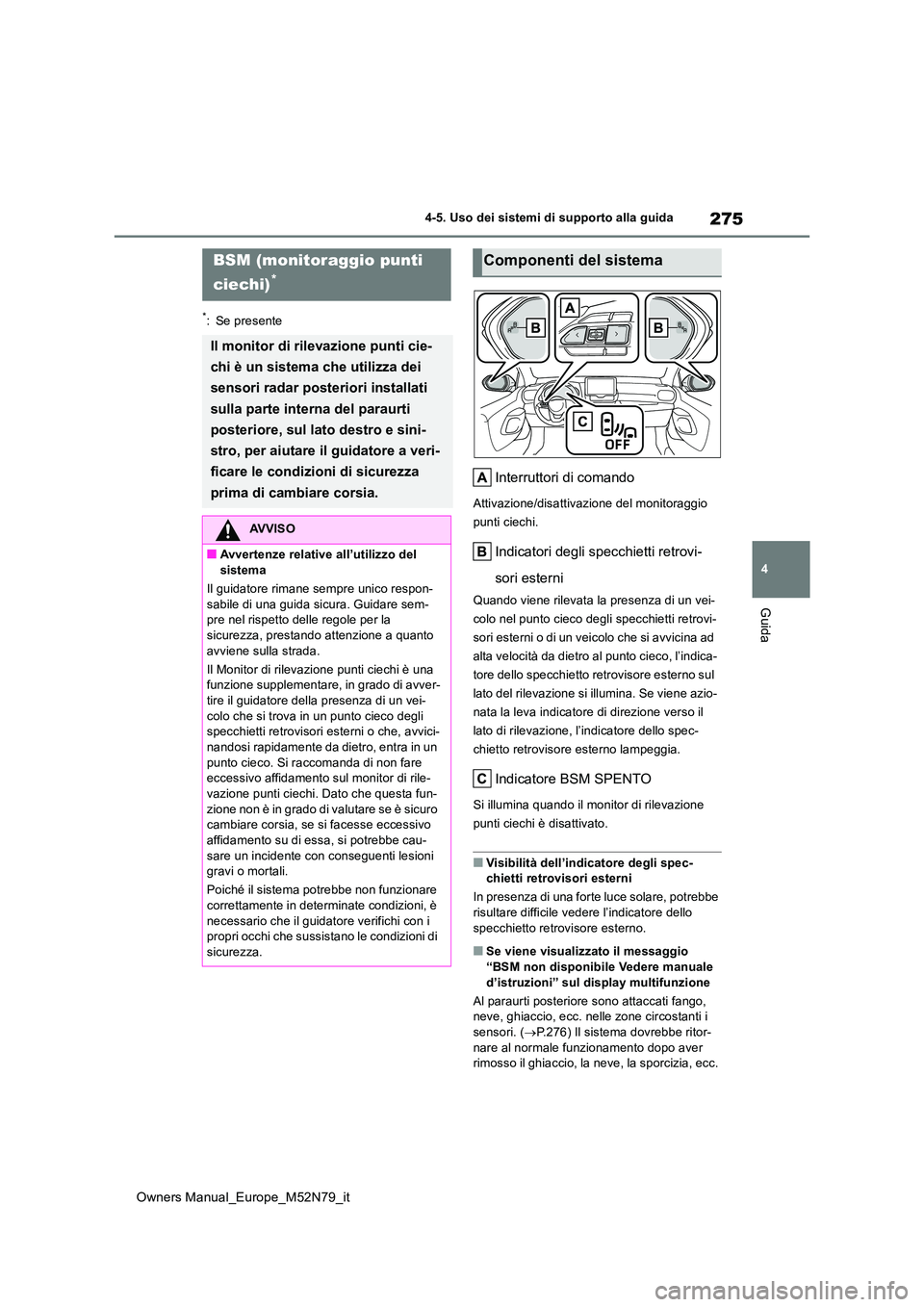

Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
*: Se presente
Interruttori di comando
Attivazione/disattivazione del monitoraggio
punti ciechi.
Indicatori degli specchietti retrovi-
sori esterni
Quando viene rilevata la presenza di un vei-
colo nel punto cieco degli specchietti retrovi-
sori esterni o di un veicolo che si avvicina ad
alta velocità da dietro al punto cieco, l’indica-
tore dello specchietto retrovisore esterno sul
lato del rilevazione si illumina. Se viene azio-
nata la leva indicatore di direzione verso il
lato di rilevazione, l’indicatore dello spec-
chietto retrovisore esterno lampeggia.
Indicatore BSM SPENTO
Si illumina quando il monitor di rilevazione
punti ciechi è disattivato.
■Visibilità dell’indicatore degli spec- chietti retrovisori esterni
In presenza di una forte luce solare, potrebbe
risultare difficile vedere l’indicatore dello specchietto retrovisore esterno.
■Se viene visualizzato il messaggio “BSM non disponibile Vedere manuale
d’istruzioni” sul display multifunzione
Al paraurti posteriore sono attaccati fango, neve, ghiaccio, ecc. nelle zone circostanti i
sensori. ( P.276) Il sistema dovrebbe ritor- nare al normale funzionamento dopo aver rimosso il ghiaccio, la neve, la sporcizia, ecc.
BSM (monitoraggio punti
ciechi)*
Il monitor di rilevazione punti cie-
chi è un sistema che utilizza dei
sensori radar posteriori installati
sulla parte interna del paraurti
posteriore, sul lato destro e sini-
stro, per aiutare il guidatore a veri-
ficare le condizioni di sicurezza
prima di cambiare corsia.
AVVISO
■Avvertenze relative all’utilizzo del
sistema
Il guidatore rimane sempre unico respon- sabile di una guida sicura. Guidare sem-pre nel rispetto delle regole per la
sicurezza, prestando attenzione a quanto avviene sulla strada.
Il Monitor di rilevazione punti ciechi è una funzione supplementare, in grado di avver-
tire il guidatore della presenza di un vei- colo che si trova in un punto cieco degli specchietti retrovisori esterni o che, avvici-
nandosi rapidamente da dietro, entra in un punto cieco. Si raccomanda di non fare eccessivo affidamento sul monitor di rile-
vazione punti ciechi. Dato che questa fun- zione non è in grado di valutare se è sicuro cambiare corsia, se si facesse eccessivo
affidamento su di essa, si potrebbe cau- sare un incidente con conseguenti lesioni gravi o mortali.
Poiché il sistema potrebbe non funzionare
correttamente in determinate condizioni, è necessario che il guidatore verifichi con i propri occhi che sussistano le condizioni di
sicurezza.
Componenti del sistema
