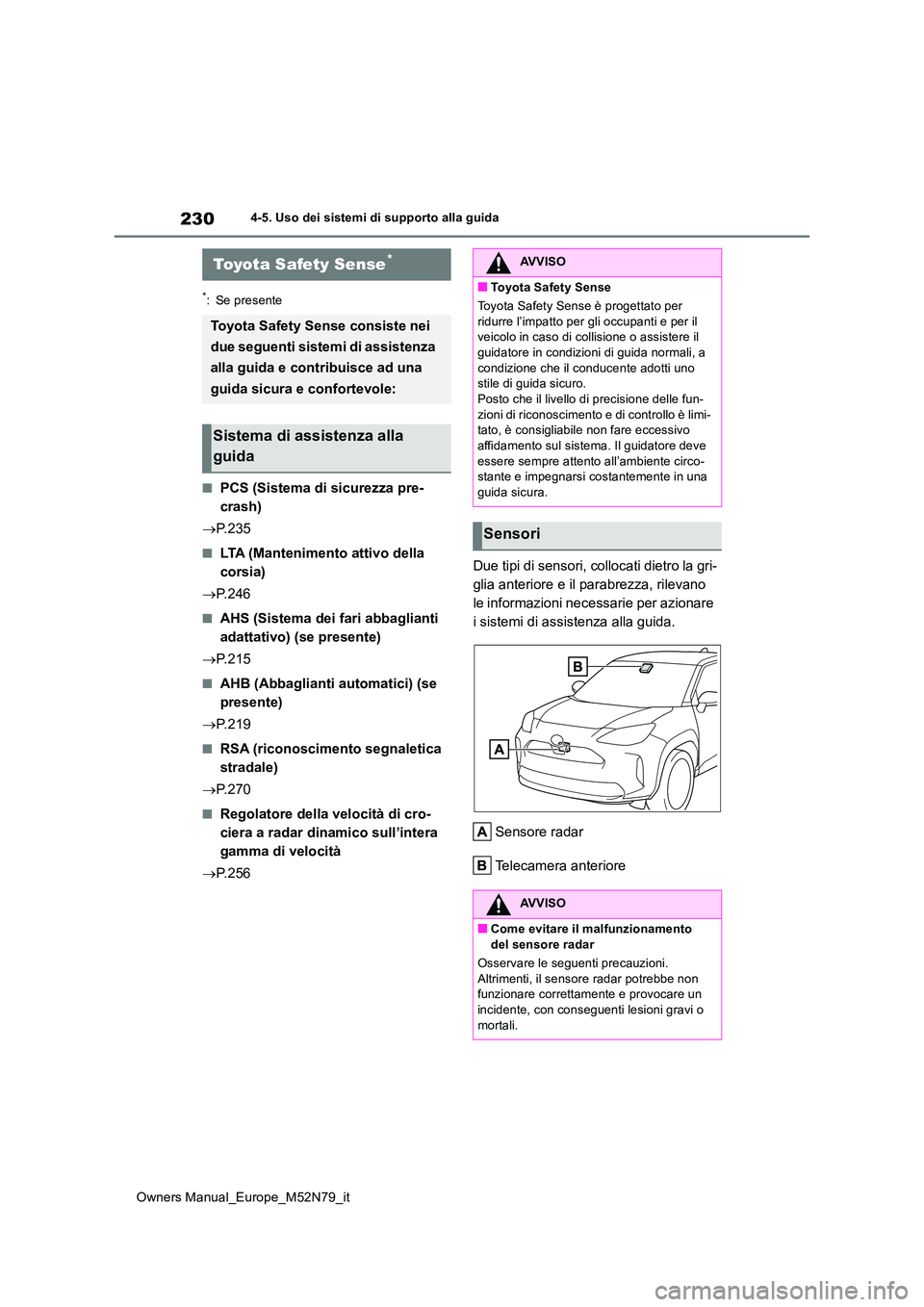

2023 TOYOTA YARIS CROSS sensor

230
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
4-5.Uso dei sis te mi di su pporto alla gu ida
*: Se presente
■PCS (Sistema di sicurezza pre-
crash)
 P. 2 3 5
■LTA (Mantenimento attivo della
corsia)
 P. 2 4 6
■AHS (Sistema dei fari abbaglianti
adattativo) (se presente)
 P. 2 1 5
■AHB (Abbaglianti automatici) (se
presente)
 P. 2 1 9
■RSA (riconoscimento segnaletica
stradale)
 P. 2 7 0
■Regolatore della velocità di cro-
ciera a radar dinamico sull’intera
gamma di velocità
 P. 2 5 6
Due tipi di sensori, collocati dietro la gri-
glia anteriore e il parabrezza, rilevano
le informazioni necessarie per azionare
i sistemi di assistenza alla guida.
Sensore radar
Te l e c a m e r a a n t e r i o r e
Toyota Safety Sense*
Toyota Safety Sense consiste nei
due seguenti sistemi di assistenza
alla guida e contribuisce ad una
guida sicura e confortevole:
Sistema di assistenza alla
guida
AVVISO
■Toyota Safety Sense
Toyota Safety Sense è progettato per
ridurre l’impatto per gli occupanti e per il veicolo in caso di collisione o assistere il guidatore in condizioni di guida normali, a
condizione che il conducente adotti uno stile di guida sicuro.Posto che il livello di precisione delle fun-
zioni di riconoscimento e di controllo è limi- tato, è consigliabile non fare eccessivo affidamento sul sistema. Il guidatore deve
essere sempre attento all’ambiente circo- stante e impegnarsi costantemente in una guida sicura.
Sensori
AVVISO
■Come evitare il malfunzionamento del sensore radar
Osservare le seguenti precauzioni.
Altrimenti, il sensore radar potrebbe non funzionare correttamente e provocare un incidente, con conseguenti lesioni gravi o
mortali.

231
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida

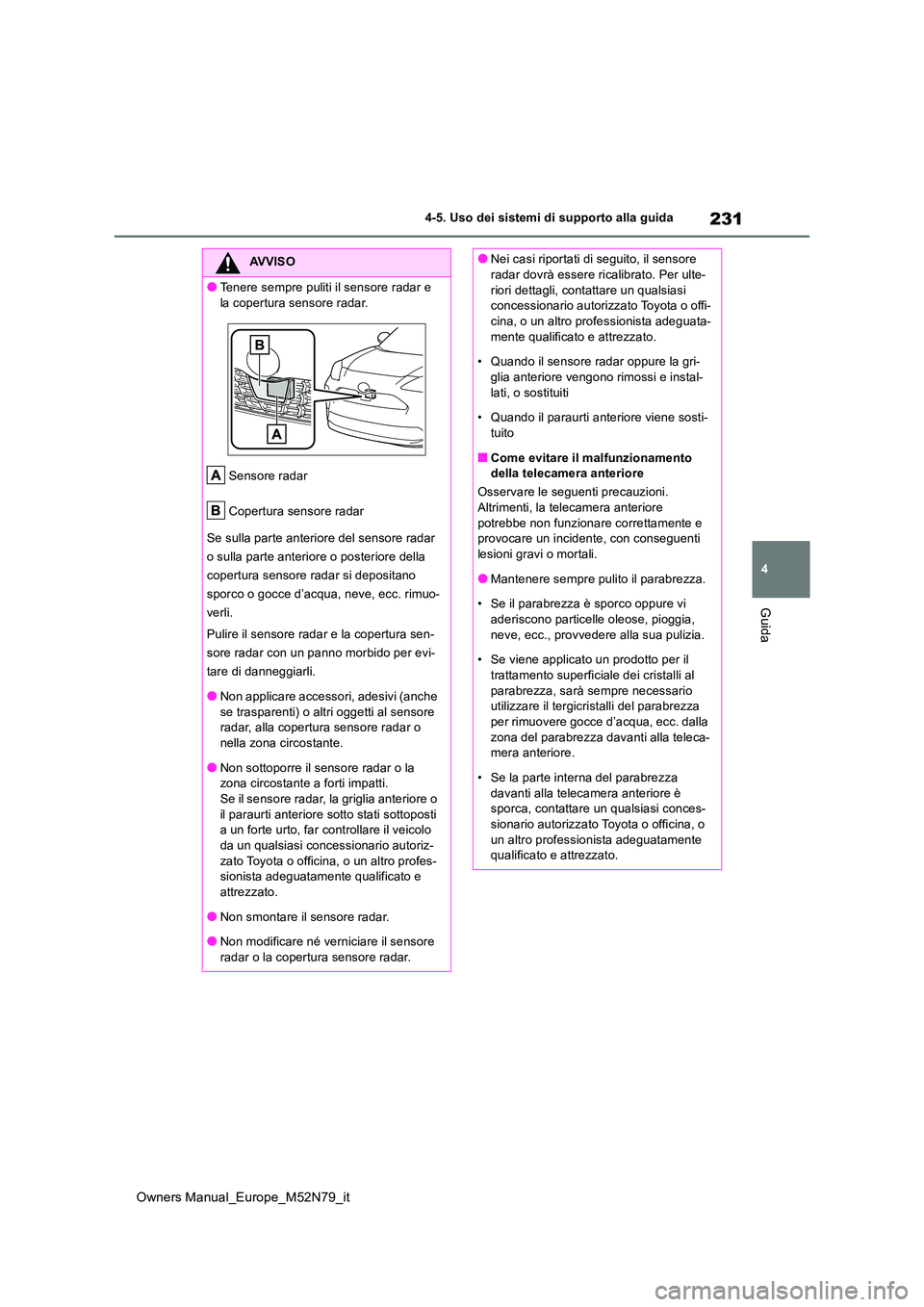

AVVISO
●Tenere sempre puliti il sensore radar e
la copertura sensore radar.
Sensore radar
Copertura sensore radar
Se sulla parte anteriore del sensore radar
o sulla parte anteriore o posteriore della
copertura sensore radar si depositano
sporco o gocce d’acqua, neve, ecc. rimuo-
verli.
Pulire il sensore radar e la copertura sen-
sore radar con un panno morbido per evi-
tare di danneggiarli.
●Non applicare accessori, adesivi (anche
se trasparenti) o altri oggetti al sensore radar, alla copertura sensore radar o nella zona circostante.
●Non sottoporre il sensore radar o la zona circostante a forti impatti.Se il sensore radar, la griglia anteriore o
il paraurti anteriore sotto stati sottoposti a un forte urto, far controllare il veicolo da un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro profes- sionista adeguatamente qualificato e attrezzato.
●Non smontare il sensore radar.
●Non modificare né verniciare il sensore radar o la copertura sensore radar.
●Nei casi riportati di seguito, il sensore radar dovrà essere ricalibrato. Per ulte-
riori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o offi-cina, o un altro professionista adeguata-
mente qualificato e attrezzato.
• Quando il sensore radar oppure la gri- glia anteriore vengono rimossi e instal-
lati, o sostituiti
• Quando il paraurti anteriore viene sosti- tuito
■Come evitare il malfunzionamento della telecamera anteriore
Osservare le seguenti precauzioni. Altrimenti, la telecamera anteriore
potrebbe non funzionare correttamente e provocare un incidente, con conseguenti lesioni gravi o mortali.
●Mantenere sempre pulito il parabrezza.
• Se il parabrezza è sporco oppure vi aderiscono particelle oleose, pioggia,
neve, ecc., provvedere alla sua pulizia.
• Se viene applicato un prodotto per il trattamento superficiale dei cristalli al
parabrezza, sarà sempre necessario utilizzare il tergicristalli del parabrezza per rimuovere gocce d’acqua, ecc. dalla
zona del parabrezza davanti alla teleca- mera anteriore.
• Se la parte interna del parabrezza
davanti alla telecamera anteriore è sporca, contattare un qualsiasi conces-sionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.

233
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida

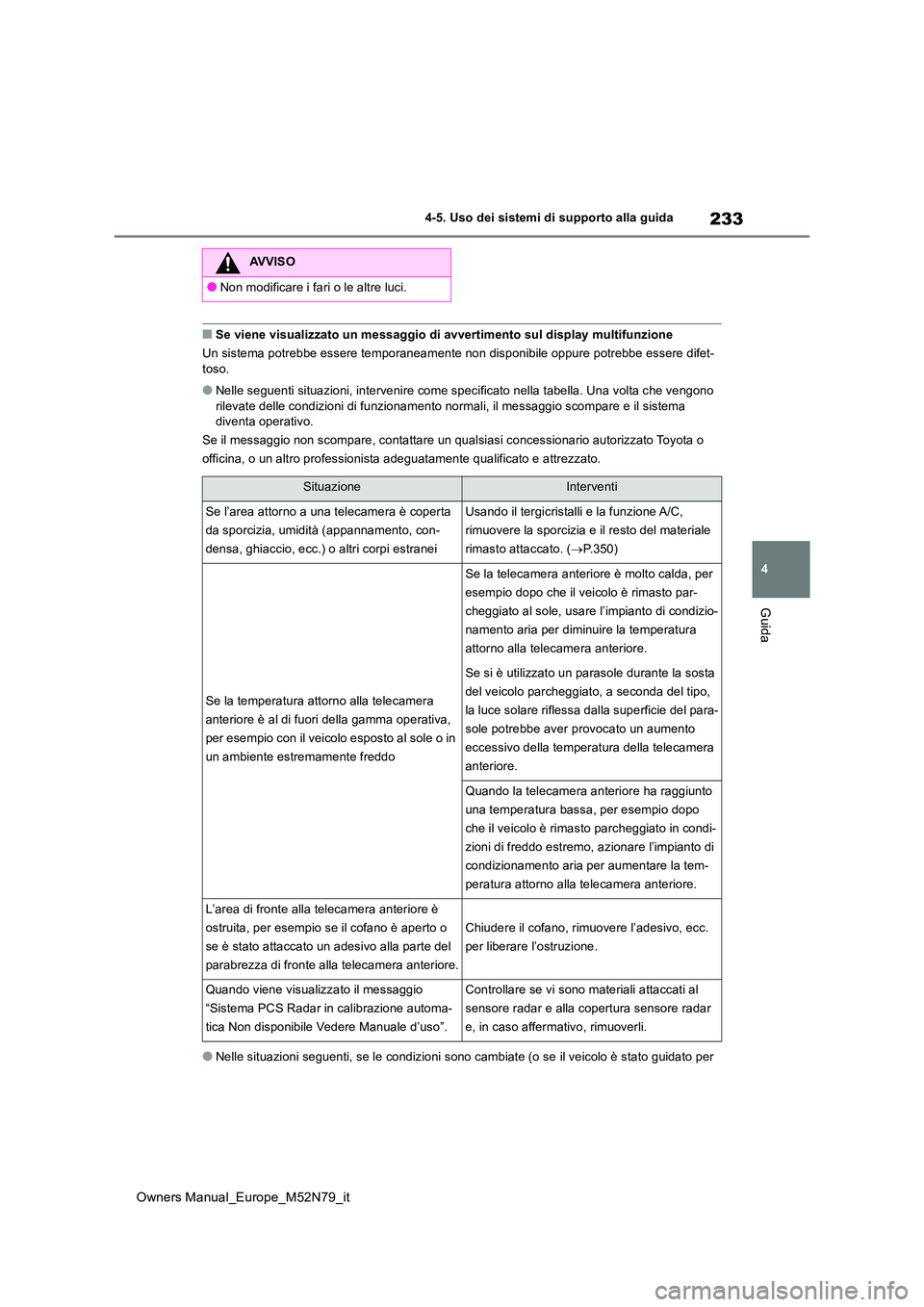

■Se viene visualizzato un messaggio di avvertimento sul display multifunzione
Un sistema potrebbe essere temporaneamente non disponibile oppu re potrebbe essere difet- toso.
●Nelle seguenti situazioni, intervenire come specificato nella t abella. Una volta che vengono rilevate delle condizioni di funzionamento normali, il messaggi o scompare e il sistema diventa operativo.
Se il messaggio non scompare, contattare un qualsiasi concessio nario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
●Nelle situazioni seguenti, se le condizioni sono cambiate (o se il veicolo è stato guidato per
AVVISO
●Non modificare i fari o le altre luci.
SituazioneInterventi
Se l’area attorno a una telecamera è coperta
da sporcizia, umidità (appannamento, con-
densa, ghiaccio, ecc.) o altri corpi estranei
Usando il tergicristalli e la funzione A/C,
rimuovere la sporcizia e il resto del materiale
rimasto attaccato. ( P.350)
Se la temperatura attorno alla telecamera
anteriore è al di fuori della gamma operativa,
per esempio con il veicolo esposto al sole o in
un ambiente estremamente freddo
Se la telecamera anteriore è molto calda, per
esempio dopo che il veicolo è rimasto par-
cheggiato al sole, usare l’impianto di condizio-
namento aria per diminuire la temperatura
attorno alla telecamera anteriore.
Se si è utilizzato un parasole durante la sosta
del veicolo parcheggiato, a seconda del tipo,
la luce solare riflessa dalla superficie del para-
sole potrebbe aver provocato un aumento
eccessivo della temperatura della telecamera
anteriore.
Quando la telecamera anteriore ha raggiunto
una temperatura bassa, per esempio dopo
che il veicolo è rimasto parcheggiato in condi-
zioni di freddo estremo, azionare l’impianto di
condizionamento aria per aumentare la tem-
peratura attorno alla telecamera anteriore.
L’area di fronte alla telecamera anteriore è
ostruita, per esempio se il cofano è aperto o
se è stato attaccato un adesivo alla parte del
parabrezza di fronte alla telecamera anteriore.
Chiudere il cofano, rimuovere l’adesivo, ecc.
per liberare l’ostruzione.
Quando viene visualizzato il messaggio
“Sistema PCS Radar in calibrazione automa-
tica Non disponibile Vedere Manuale d’uso”.
Controllare se vi sono materiali attaccati al
sensore radar e alla c opertura sensore radar
e, in caso affermativo, rimuoverli.

235
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida

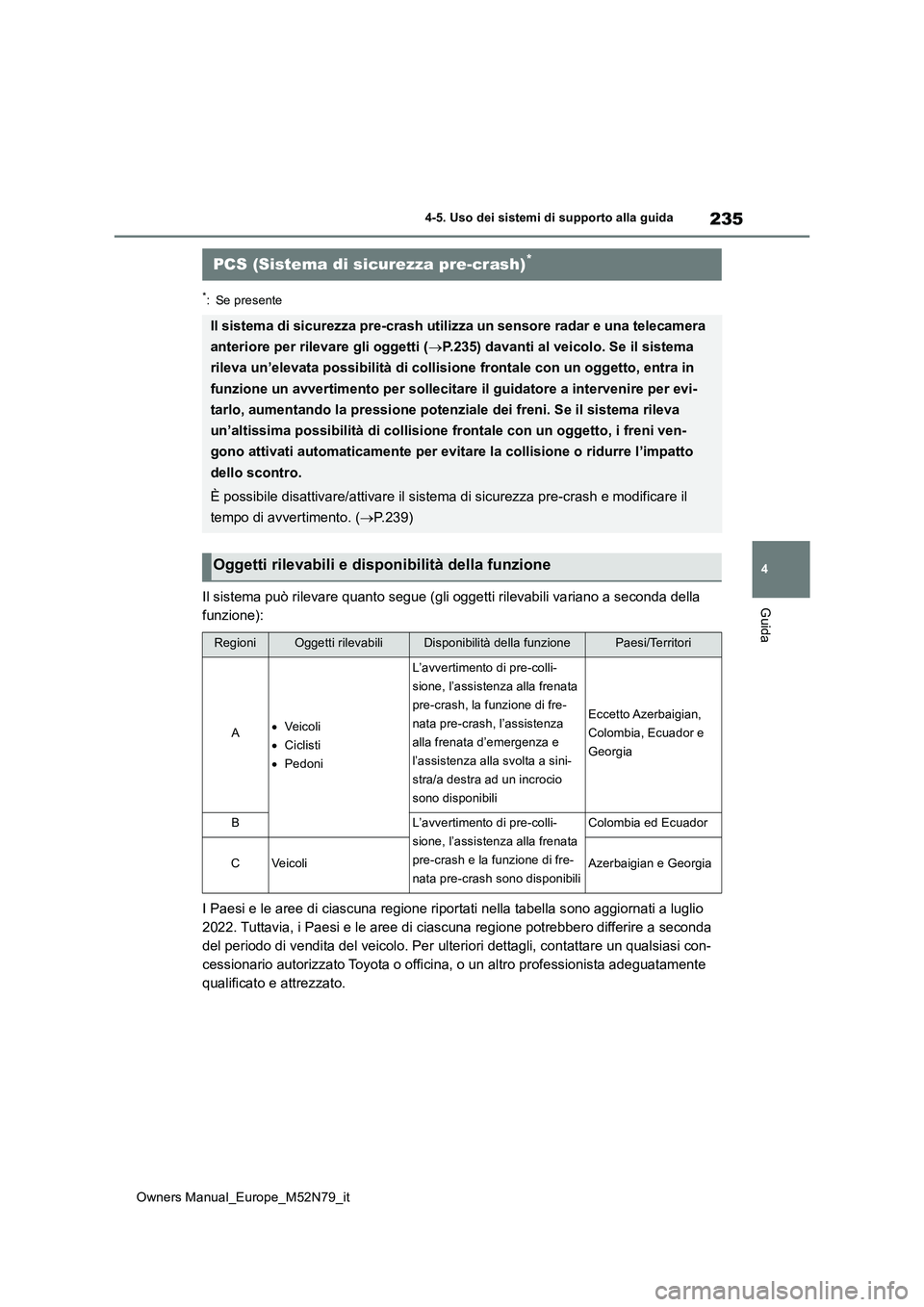

*: Se presente
Il sistema può rilevare quanto segue (gli oggetti rilevabili variano a seconda della
funzione):
I Paesi e le aree di ciascuna regione riportati nella tabella s ono aggiornati a luglio
2022. Tuttavia, i Paesi e le aree di ciascuna regione potrebber o differire a seconda
del periodo di vendita del veicolo. Per ulteriori dettagli, con tattare un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professio nista adeguatamente
qualificato e attrezzato.
PCS (Sistema di sicurezza pre-crash)*
Il sistema di sicurezza pre-crash utilizza un sensore radar e u na telecamera
anteriore per rilevare gli oggetti ( P.235) davanti al veicolo. Se il sistema
rileva un’elevata possibilità di collisione frontale con un ogg etto, entra in
funzione un avvertimento per sollecitare il guidatore a interve nire per evi-
tarlo, aumentando la pressione potenziale dei freni. Se il sist ema rileva
un’altissima possibilità di collisione frontale con un oggetto, i freni ven-
gono attivati automaticamente per evitare la collisione o ridur re l’impatto
dello scontro.
È possibile disattivare/attivare il sistema di sicurezza pre-cr ash e modificare il
tempo di avvertimento. ( P.239)
Oggetti rilevabili e disponibilità della funzione
RegioniOggetti rilevabiliDisponibilità della funzionePaesi/Territori
AVe i co l i
 Ciclisti
 Pedoni
L’avvertimento di pre-colli-
sione, l’assistenza alla frenata
pre-crash, la funzione di fre-
nata pre-crash, l’assistenza
alla frenata d’emergenza e
l’assistenza alla svolta a sini-
stra/a destra ad un incrocio
sono disponibili
Eccetto Azerbaigian,
Colombia, Ecuador e
Georgia
BL’avvertimento di pre-colli-
sione, l’assistenza alla frenata
pre-crash e la funzione di fre-
nata pre-crash sono disponibili
Colombia ed Ecuador
CVe i co l iAzerbaigian e Georgia

238
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida

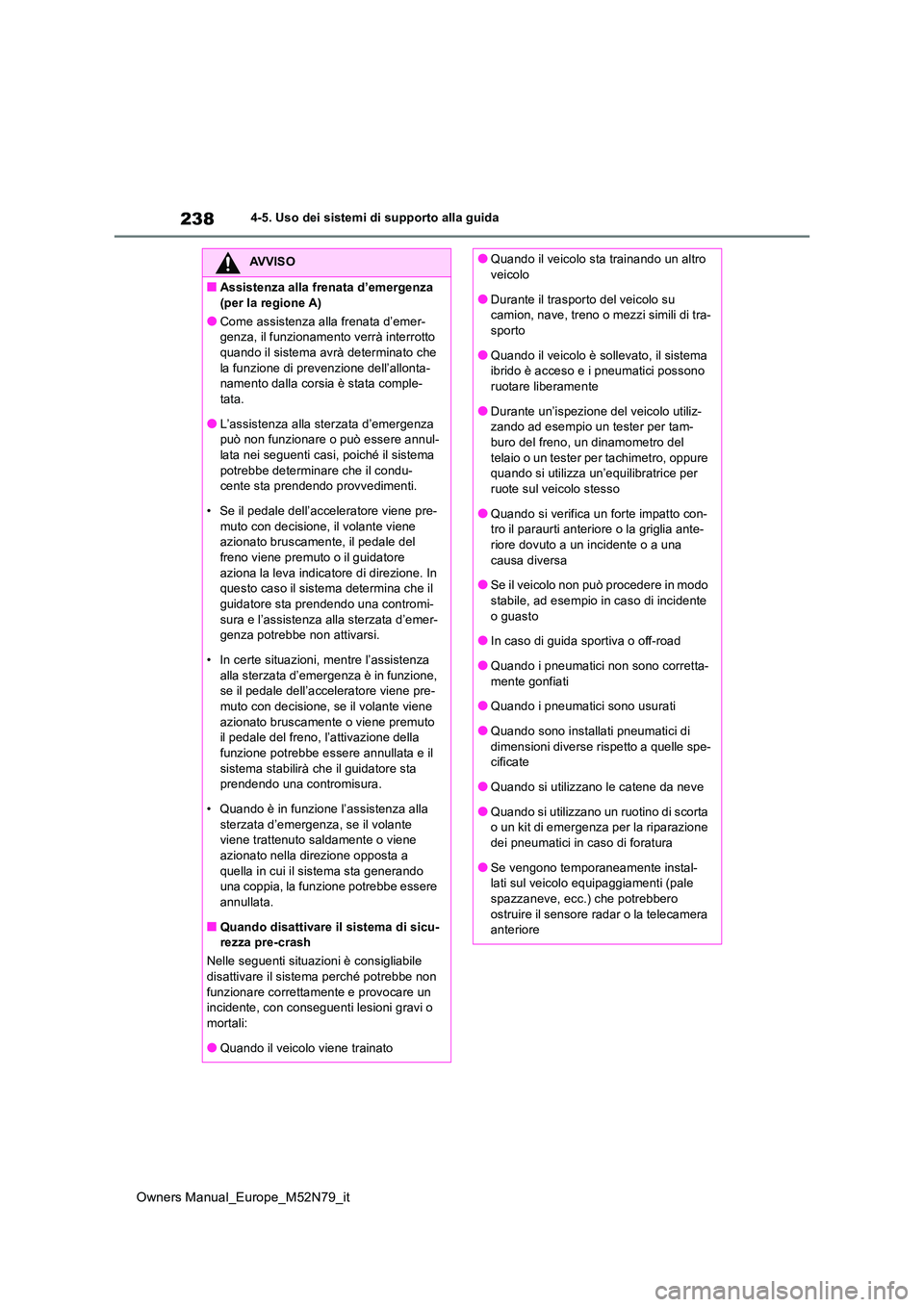

AVVISO
■Assistenza alla frenata d’emergenza
(per la regione A)
●Come assistenza alla frenata d’emer- genza, il funzionamento verrà interrotto quando il sistema avrà determinato che
la funzione di prevenzione dell’allonta- namento dalla corsia è stata comple-tata.
●L’assistenza alla sterzata d’emergenza può non funzionare o può essere annul-lata nei seguenti casi, poiché il sistema
potrebbe determinare che il condu- cente sta prendendo provvedimenti.
• Se il pedale dell’acceleratore viene pre-
muto con decisione, il volante viene azionato bruscamente, il pedale del freno viene premuto o il guidatore
aziona la leva indicatore di direzione. In questo caso il sistema determina che il guidatore sta prendendo una contromi-
sura e l’assistenza alla sterzata d’emer- genza potrebbe non attivarsi.
• In certe situazioni, mentre l’assistenza
alla sterzata d’emergenza è in funzione, se il pedale dell’acceleratore viene pre-muto con decisione, se il volante viene
azionato bruscamente o viene premuto il pedale del freno, l’attivazione della
funzione potrebbe essere annullata e il sistema stabilirà che il guidatore sta prendendo una contromisura.
• Quando è in funzione l’assistenza alla sterzata d’emergenza, se il volante viene trattenuto saldamente o viene
azionato nella direzione opposta a quella in cui il sistema sta generando una coppia, la funzione potrebbe essere
annullata.
■Quando disattivare il sistema di sicu- rezza pre-crash
Nelle seguenti situazioni è consigliabile
disattivare il sistema perché potrebbe non funzionare correttamente e provocare un incidente, con conseguenti lesioni gravi o
mortali:
●Quando il veicolo viene trainato
●Quando il veicolo sta trainando un altro veicolo
●Durante il trasporto del veicolo su camion, nave, treno o mezzi simili di tra-sporto
●Quando il veicolo è sollevato, il sistema ibrido è acceso e i pneumatici possono ruotare liberamente
●Durante un’ispezione del veicolo utiliz-zando ad esempio un tester per tam-buro del freno, un dinamometro del
telaio o un tester per tachimetro, oppure quando si utilizza un’equilibratrice per ruote sul veicolo stesso
●Quando si verifica un forte impatto con-tro il paraurti anteriore o la griglia ante-riore dovuto a un incidente o a una
causa diversa
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente
o guasto
●In caso di guida sportiva o off-road
●Quando i pneumatici non sono corretta-
mente gonfiati
●Quando i pneumatici sono usurati
●Quando sono installati pneumatici di
dimensioni diverse rispetto a quelle spe- cificate
●Quando si utilizzano le catene da neve
●Quando si utilizzano un ruotino di scorta o un kit di emergenza per la riparazione dei pneumatici in caso di foratura
●Se vengono temporaneamente instal-lati sul veicolo equipaggiamenti (pale spazzaneve, ecc.) che potrebbero
ostruire il sensore radar o la telecamera anteriore

243
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida

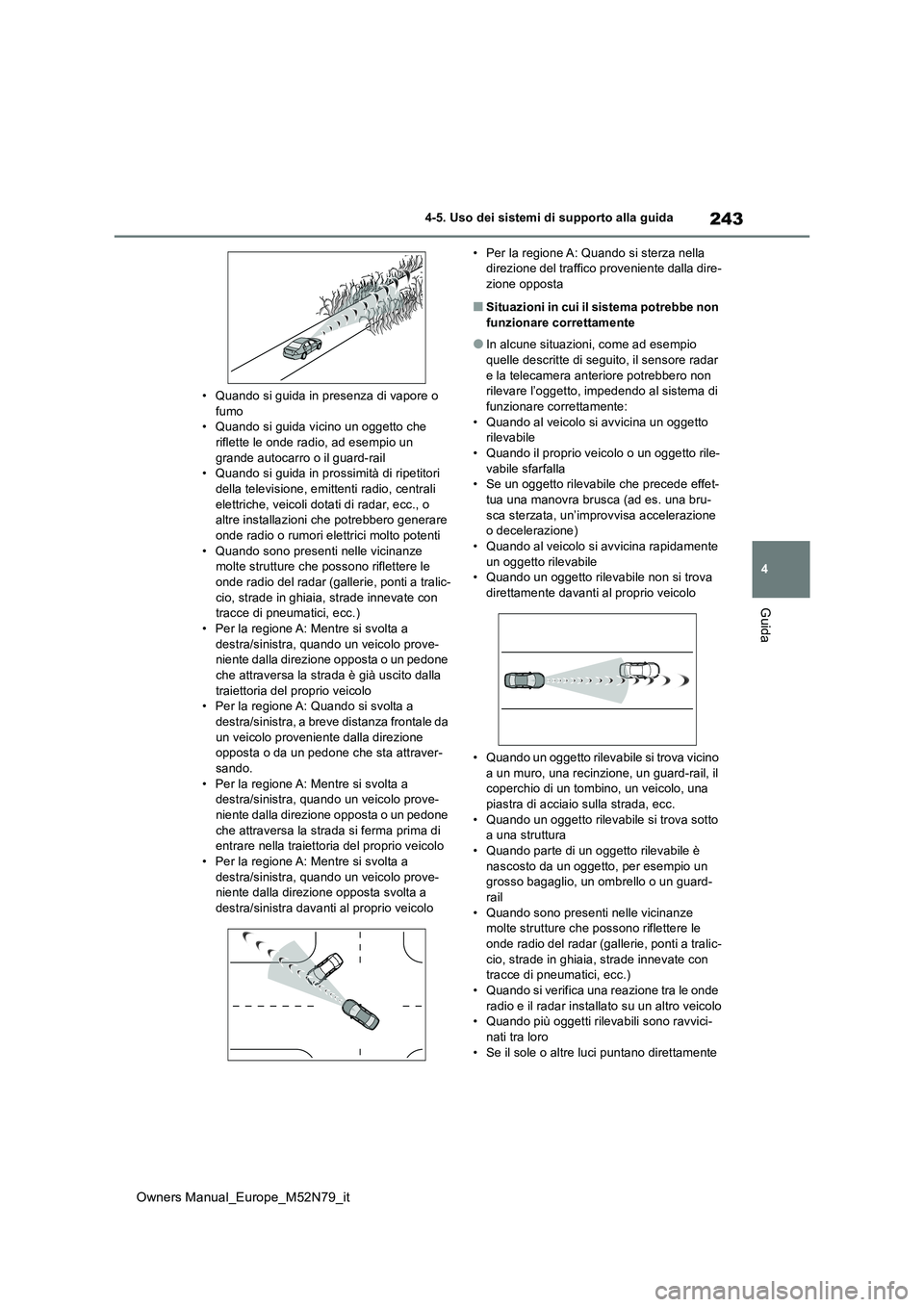

• Quando si guida in presenza di vapore o fumo• Quando si guida vicino un oggetto che
riflette le onde radio, ad esempio un grande autocarro o il guard-rail• Quando si guida in prossimità di ripetitori
della televisione, emittenti radio, centrali elettriche, veicoli dotati di radar, ecc., o altre installazioni che potrebbero generare
onde radio o rumori elettrici molto potenti • Quando sono presenti nelle vicinanze molte strutture che possono riflettere le
onde radio del radar (gallerie, ponti a tralic- cio, strade in ghiaia, strade innevate con tracce di pneumatici, ecc.)
• Per la regione A: Mentre si svolta a destra/sinistra, quando un veicolo prove-niente dalla direzione opposta o un pedone
che attraversa la strada è già uscito dalla traiettoria del proprio veicolo• Per la regione A: Quando si svolta a
destra/sinistra, a breve distanza frontale da un veicolo proveniente dalla direzione opposta o da un pedone che sta attraver-
sando. • Per la regione A: Mentre si svolta a destra/sinistra, quando un veicolo prove-
niente dalla direzione opposta o un pedone che attraversa la strada si ferma prima di entrare nella traiettoria del proprio veicolo
• Per la regione A: Mentre si svolta a destra/sinistra, quando un veicolo prove-niente dalla direzione opposta svolta a
destra/sinistra davanti al proprio veicolo
• Per la regione A: Quando si sterza nella direzione del traffico proveniente dalla dire-zione opposta
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
●In alcune situazioni, come ad esempio
quelle descritte di seguito, il sensore radar e la telecamera anteriore potrebbero non rilevare l’oggetto, impedendo al sistema di
funzionare correttamente: • Quando al veicolo si avvicina un oggetto rilevabile
• Quando il proprio veicolo o un oggetto rile- vabile sfarfalla• Se un oggetto rilevabile che precede effet-
tua una manovra brusca (ad es. una bru- sca sterzata, un’improvvisa accelerazione o decelerazione)
• Quando al veicolo si avvicina rapidamente un oggetto rilevabile• Quando un oggetto rilevabile non si trova
direttamente davanti al proprio veicolo
• Quando un oggetto rilevabile si trova vicino
a un muro, una recinzione, un guard-rail, il coperchio di un tombino, un veicolo, una piastra di acciaio sulla strada, ecc.
• Quando un oggetto rilevabile si trova sotto a una struttura• Quando parte di un oggetto rilevabile è
nascosto da un oggetto, per esempio un grosso bagaglio, un ombrello o un guard-rail
• Quando sono presenti nelle vicinanze molte strutture che possono riflettere le onde radio del radar (gallerie, ponti a tralic-
cio, strade in ghiaia, strade innevate con tracce di pneumatici, ecc.)• Quando si verifica una reazione tra le onde
radio e il radar installato su un altro veicolo • Quando più oggetti rilevabili sono ravvici-nati tra loro
• Se il sole o altre luci puntano direttamente

245
4
Owners Manual_Europe_M52N79_it

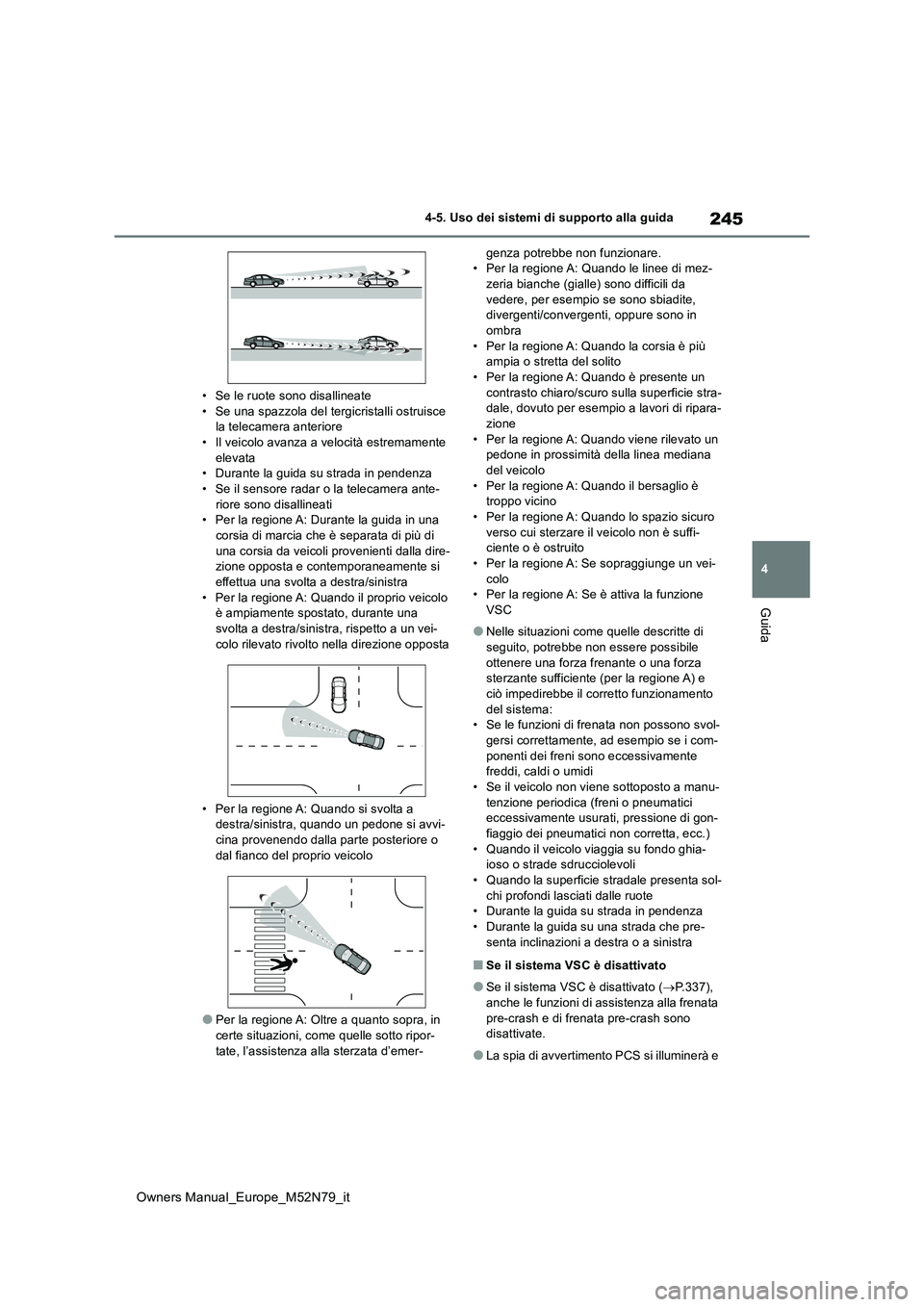

4-5. Uso dei sistemi di supporto alla guida
Guida
• Se le ruote sono disallineate • Se una spazzola del tergicristalli ostruisce la telecamera anteriore
• Il veicolo avanza a velocità estremamente elevata• Durante la guida su strada in pendenza
• Se il sensore radar o la telecamera ante- riore sono disallineati• Per la regione A: Durante la guida in una
corsia di marcia che è separata di più di una corsia da veicoli provenienti dalla dire-zione opposta e contemporaneamente si
effettua una svolta a destra/sinistra • Per la regione A: Quando il proprio veicolo è ampiamente spostato, durante una
svolta a destra/sinistra, rispetto a un vei- colo rilevato rivolto nella direzione opposta
• Per la regione A: Quando si svolta a destra/sinistra, quando un pedone si avvi-cina provenendo dalla parte posteriore o
dal fianco del proprio veicolo
●Per la regione A: Oltre a quanto sopra, in
certe situazioni, come quelle sotto ripor- tate, l’assistenza alla sterzata d’emer-
genza potrebbe non funzionare. • Per la regione A: Quando le linee di mez-zeria bianche (gialle) sono difficili da
vedere, per esempio se sono sbiadite, divergenti/convergenti, oppure sono in ombra
• Per la regione A: Quando la corsia è più ampia o stretta del solito• Per la regione A: Quando è presente un
contrasto chiaro/scuro sulla superficie stra- dale, dovuto per esempio a lavori di ripara-zione
• Per la regione A: Quando viene rilevato un pedone in prossimità della linea mediana del veicolo
• Per la regione A: Quando il bersaglio è troppo vicino• Per la regione A: Quando lo spazio sicuro
verso cui sterzare il veicolo non è suffi- ciente o è ostruito• Per la regione A: Se sopraggiunge un vei-
colo • Per la regione A: Se è attiva la funzione VSC
●Nelle situazioni come quelle descritte di seguito, potrebbe non essere possibile
ottenere una forza frenante o una forza sterzante sufficiente (per la regione A) e ciò impedirebbe il corretto funzionamento
del sistema: • Se le funzioni di frenata non possono svol-gersi correttamente, ad esempio se i com-
ponenti dei freni sono eccessivamente freddi, caldi o umidi• Se il veicolo non viene sottoposto a manu-
tenzione periodica (freni o pneumatici eccessivamente usurati, pressione di gon-fiaggio dei pneumatici non corretta, ecc.)
• Quando il veicolo viaggia su fondo ghia- ioso o strade sdrucciolevoli• Quando la superficie stradale presenta sol-
chi profondi lasciati dalle ruote • Durante la guida su strada in pendenza• Durante la guida su una strada che pre-
senta inclinazioni a destra o a sinistra
■Se il sistema VSC è disattivato
●Se il sistema VSC è disattivato ( P.337),
anche le funzioni di assistenza alla frenata pre-crash e di fr enata pre-crash sono disattivate.
●La spia di avvertimento PCS si illuminerà e

256
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
●“LTA non disponibile”
Il sistema è temporaneamente disattivato a
causa del malfunzionamento di un sensore
diverso dalla telecamera anteriore. Disatti-
vare il sistema LTA, attendere qualche istante
e riattivare nuovamente il sistema LTA.
●“LTA non disponibile alla velocità attuale”
La funzione non è utilizzabile in quanto la
velocità del veicolo supera quella della
gamma operativa del sistema LTA. Rallentare
la marcia.
■Personalizzazione
È possibile modificare le impostazioni delle funzioni. (Caratteristiche personalizzabili: P.505)
*: Se presente
Nella modalità di controllo della
distanza tra veicolo e veicolo, il veicolo
accelera, decelera e si arresta automa-
ticamente in base ai cambiamenti di
velocità del veicolo che precede anche
senza che il guidatore azioni il pedale
dell’acceleratore. In modalità di con-
trollo velocità costante, il veicolo pro-
cede a una velocità fissa.
Utilizzare il regolatore della velocità di
crociera a radar dinamico sull’intera
gamma di velocità su superstrade e
autostrade.
 Modalità di controllo distanza tra vei-
colo e veicolo ( P.259)
 Modalità di controllo velocità
costante ( P.263)
■Visualizzazione misuratori
Display multifunzione
Regolatore della velocità di
crociera a radar dinamico
sull’intera gamma di velo-
cità*
Riepilogo delle funzioni
Componenti del sistema
