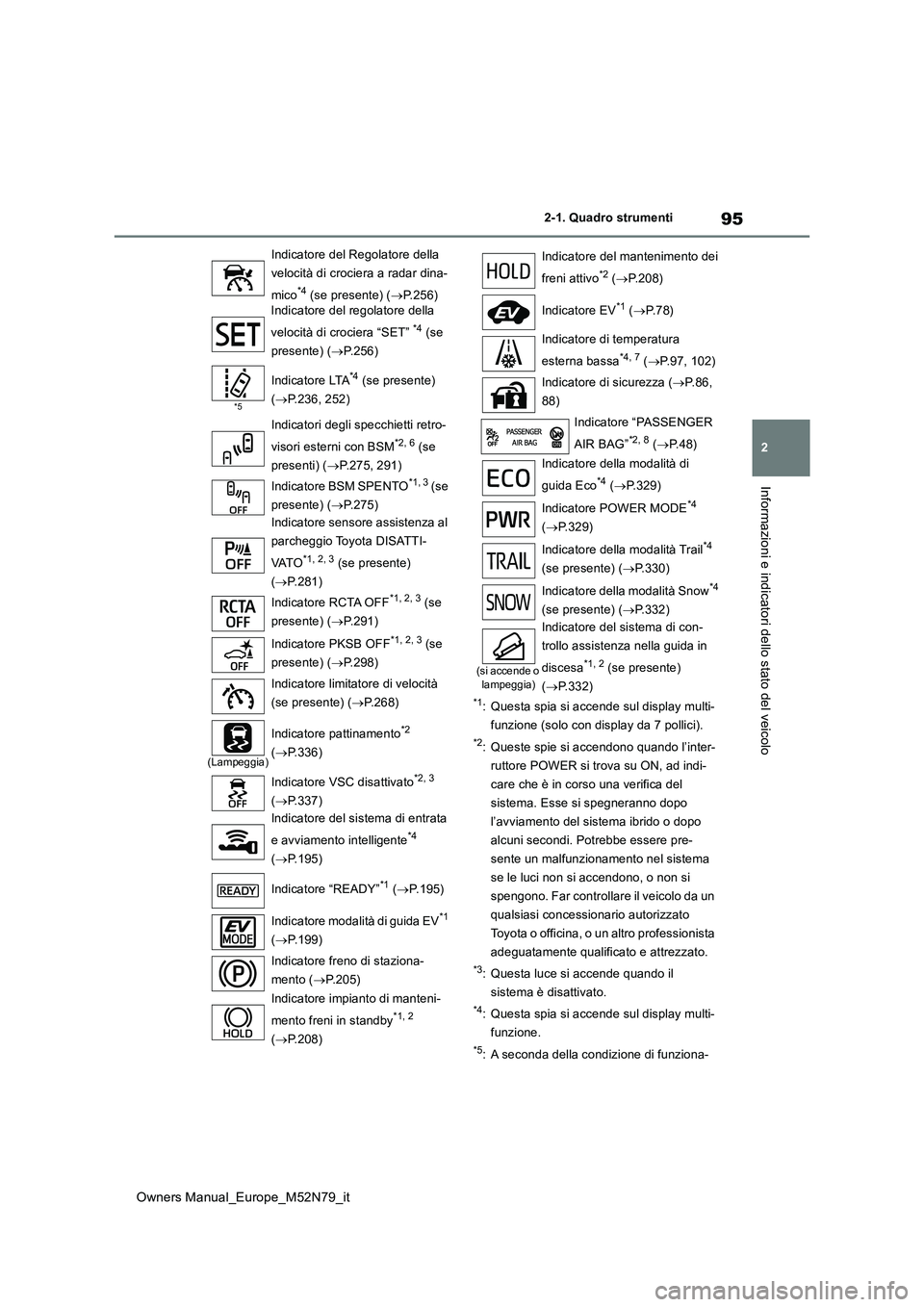

95
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
*1: Questa spia si accende sul display multi-
funzione (solo con display da 7 pollici).
*2: Queste spie si accendono quando l’inter-
ruttore POWER si trova su ON, ad indi-
care che è in corso una verifica del
sistema. Esse si spegneranno dopo
l’avviamento del sistema ibrido o dopo
alcuni secondi. Potrebbe essere pre-
sente un malfunzionamento nel sistema
se le luci non si accendono, o non si
spengono. Far controllare il veicolo da un
qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*3: Questa luce si accende quando il
sistema è disattivato.
*4: Questa spia si accende sul display multi-
funzione.
*5: A seconda della condizione di funziona-
Indicatore del Regolatore della
velocità di crociera a radar dina-
mico*4 (se presente) ( P.256) Indicatore del regolatore della
velocità di crociera “SET” *4 (se
presente) ( P.256)
*5
Indicatore LTA*4 (se presente)
( P.236, 252)
Indicatori degli specchietti retro-
visori esterni con BSM*2, 6 (se
presenti) ( P.275, 291)
Indicatore BSM SPENTO*1, 3 (se
presente) ( P.275)
Indicatore sensore assistenza al
parcheggio Toyota DISATTI-
VAT O*1, 2, 3 (se presente)
( P.281)
Indicatore RCTA OFF*1, 2, 3 (se
presente) ( P.291)
Indicatore PKSB OFF*1, 2, 3 (se
presente) ( P.298)
Indicatore limitatore di velocità
(se presente) ( P.268)
(Lampeggia)
Indicatore pattinamento*2
( P.336)
Indicatore VSC disattivato*2, 3
( P.337)
Indicatore del sistema di entrata
e avviamento intelligente*4
( P.195)
Indicatore “READY”*1 ( P.195)
Indicatore modalità di guida EV*1
( P.199)
Indicatore freno di staziona-
mento ( P.205)
Indicatore impianto di manteni-
mento freni in standby*1, 2
( P.208)
Indicatore del mantenimento dei
freni attivo*2 ( P.208)
Indicatore EV*1 ( P. 7 8 )
Indicatore di temperatura
esterna bassa*4, 7 ( P.97, 102)
Indicatore di sicurezza ( P. 8 6 ,
88)
Indicatore “PASSENGER
AIR BAG”*2, 8 ( P.48)
Indicatore della modalità di
guida Eco*4 ( P.329)
Indicatore POWER MODE*4
( P.329)
Indicatore della modalità Trail*4
(se presente) ( P.330)
Indicatore della modalità Snow*4
(se presente) ( P.332)
(si accende o lampeggia)
Indicatore del sistema di con-
trollo assistenza nella guida in
discesa*1, 2 (se presente)
( P.332)

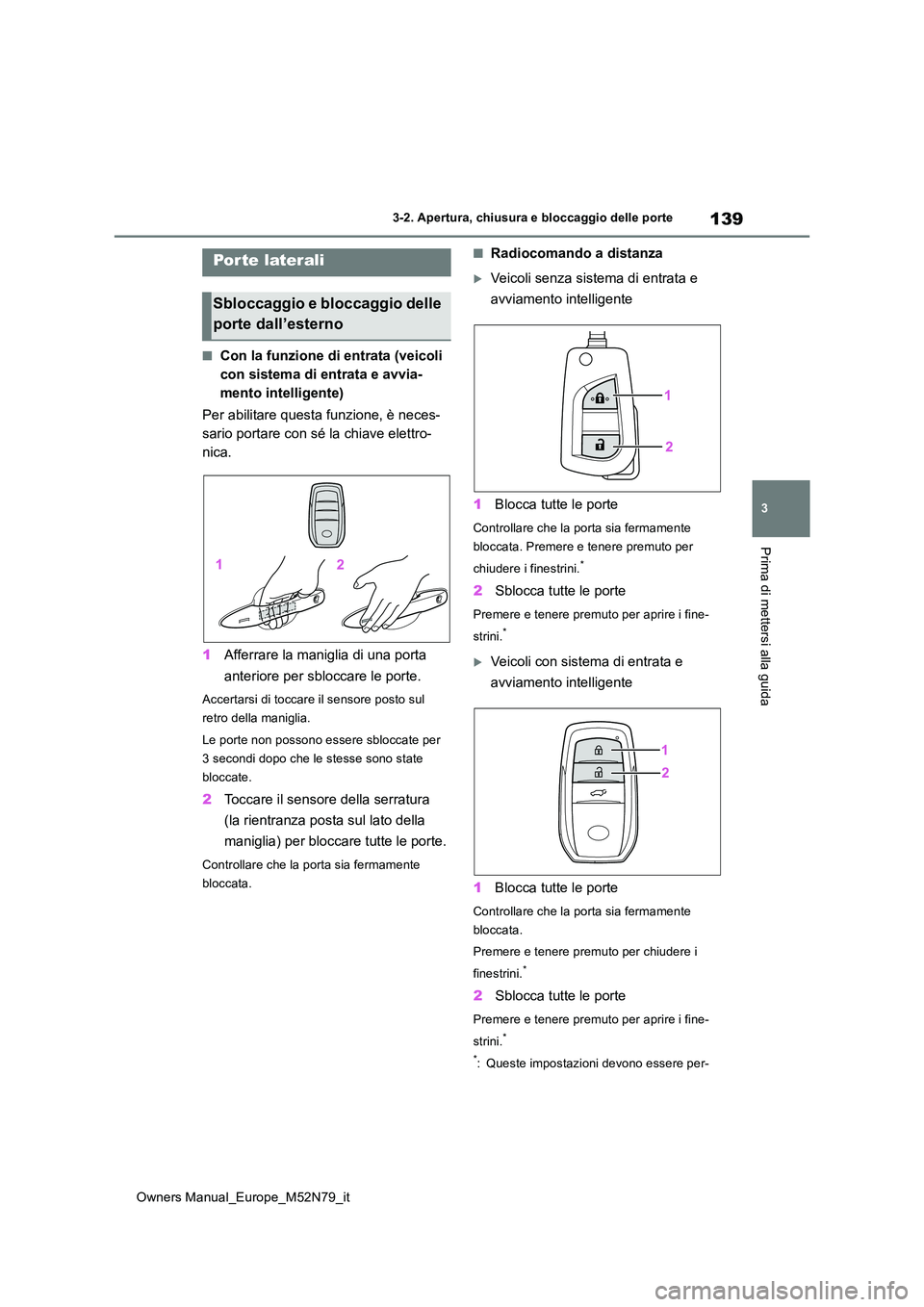

139
3
Owners Manual_Europe_M52N79_it
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
3-2.Apertura, c hiusura e b loc cagg io delle porte
■Con la funzione di entrata (veicoli
con sistema di entrata e avvia-
mento intelligente)
Per abilitare questa funzione, è neces-
sario portare con sé la chiave elettro-
nica.
1 Afferrare la maniglia di una porta
anteriore per sbloccare le porte.
Accertarsi di toccare il sensore posto sul
retro della maniglia.
Le porte non possono essere sbloccate per
3 secondi dopo che le stesse sono state
bloccate.
2 Toccare il sensore della serratura
(la rientranza posta sul lato della
maniglia) per bloccare tutte le porte.
Controllare che la porta sia fermamente
bloccata.
■Radiocomando a distanza
Veicoli senza sistema di entrata e
avviamento intelligente
1 Blocca tutte le porte
Controllare che la porta sia fermamente
bloccata. Premere e tenere premuto per
chiudere i finestrini.*
2 Sblocca tutte le porte
Premere e tenere premuto per aprire i fine-
strini.*
Veicoli con sistema di entrata e
avviamento intelligente
1 Blocca tutte le porte
Controllare che la porta sia fermamente
bloccata.
Premere e tenere premuto per chiudere i
finestrini.*
2 Sblocca tutte le porte
Premere e tenere premuto per aprire i fine-
strini.*
*: Queste impostazioni devono essere per-
Porte laterali
Sbloccaggio e bloccaggio delle
porte dall’esterno

140

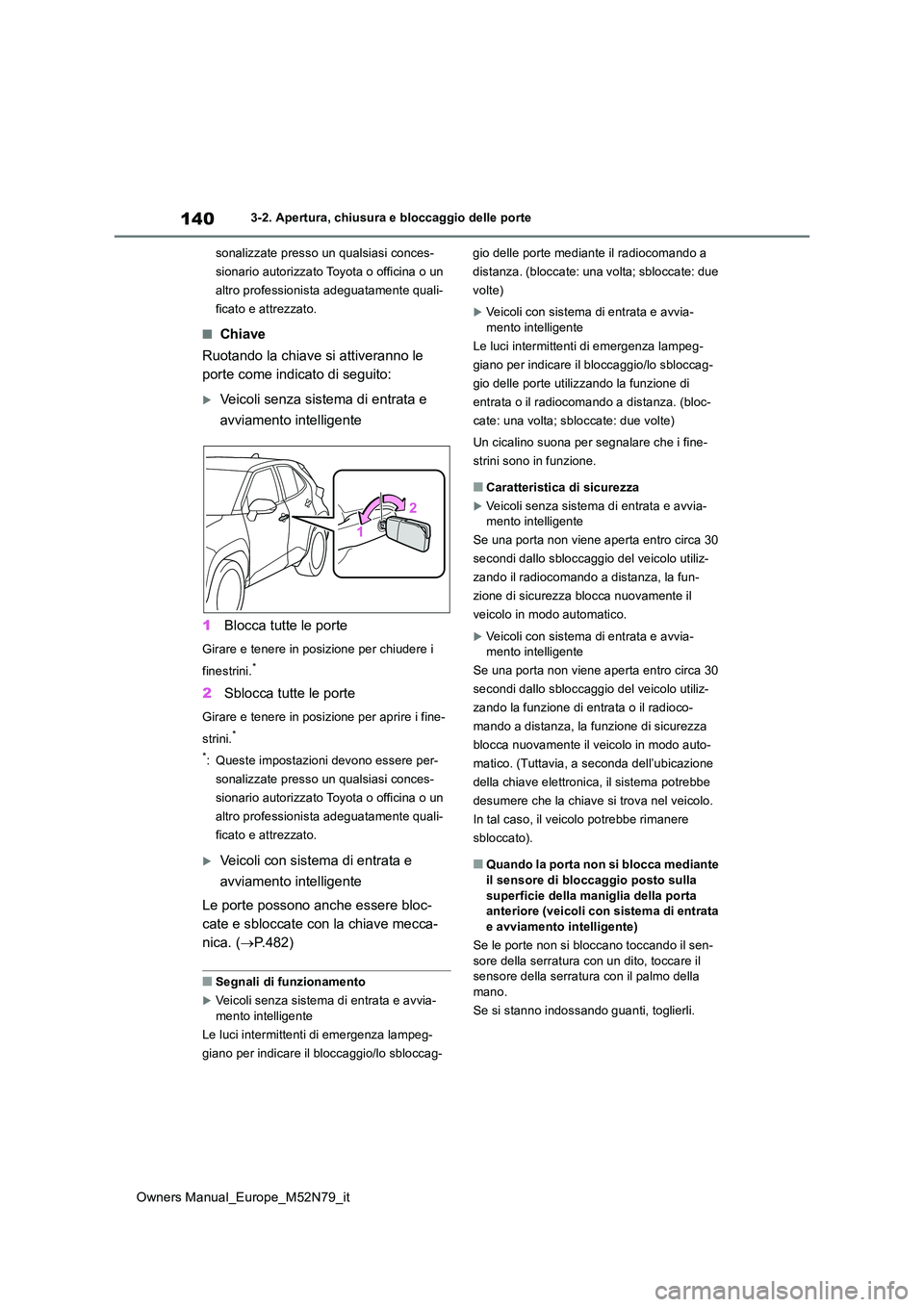

Owners Manual_Europe_M52N79_it
3-2. Apertura, chiusura e bloccaggio delle porte
sonalizzate presso un qualsiasi conces-
sionario autorizzato Toyota o officina o un
altro professionista adeguatamente quali-
ficato e attrezzato.
■Chiave
Ruotando la chiave si attiveranno le
porte come indicato di seguito:
Veicoli senza sistema di entrata e
avviamento intelligente
1 Blocca tutte le porte
Girare e tenere in posizione per chiudere i
finestrini.*
2 Sblocca tutte le porte
Girare e tenere in posizione per aprire i fine-
strini.*
*: Queste impostazioni devono essere per-
sonalizzate presso un qualsiasi conces-
sionario autorizzato Toyota o officina o un
altro professionista adeguatamente quali-
ficato e attrezzato.
Veicoli con sistema di entrata e
avviamento intelligente
Le porte possono anche essere bloc-
cate e sbloccate con la chiave mecca-
nica. ( P.482)
■Segnali di funzionamento
Veicoli senza sistema di entrata e avvia-
mento intelligente
Le luci intermittenti di emergenza lampeg-
giano per indicare il bloccaggio/lo sbloccag-
gio delle porte mediante il radiocomando a
distanza. (bloccate: una volta; sbloccate: due
volte)
Veicoli con sistema di entrata e avvia-
mento intelligente
Le luci intermittenti di emergenza lampeg-
giano per indicare il bloccaggio/lo sbloccag-
gio delle porte utilizzando la funzione di
entrata o il radiocomando a distanza. (bloc-
cate: una volta; sbloccate: due volte)
Un cicalino suona per segnalare che i fine-
strini sono in funzione.
■Caratteristica di sicurezza
Veicoli senza sistema di entrata e avvia- mento intelligente
Se una porta non viene aperta entro circa 30
secondi dallo sbloccaggio del veicolo utiliz-
zando il radiocomando a distanza, la fun-
zione di sicurezza blocca nuovamente il
veicolo in modo automatico.
Veicoli con sistema di entrata e avvia- mento intelligente
Se una porta non viene aperta entro circa 30
secondi dallo sbloccaggio del veicolo utiliz-
zando la funzione di entrata o il radioco-
mando a distanza, la funzione di sicurezza
blocca nuovamente il veicolo in modo auto-
matico. (Tuttavia, a seconda dell’ubicazione
della chiave elettronica, il sistema potrebbe
desumere che la chiave si trova nel veicolo.
In tal caso, il veicolo potrebbe rimanere
sbloccato).
■Quando la porta non si blocca mediante il sensore di bloccaggio posto sulla
superficie della maniglia della porta anteriore (veicoli con sistema di entrata e avviamento intelligente)
Se le porte non si bloccano toccando il sen-
sore della serratura con un dito, toccare il sensore della serratura con il palmo della mano.
Se si stanno indossando guanti, toglierli.

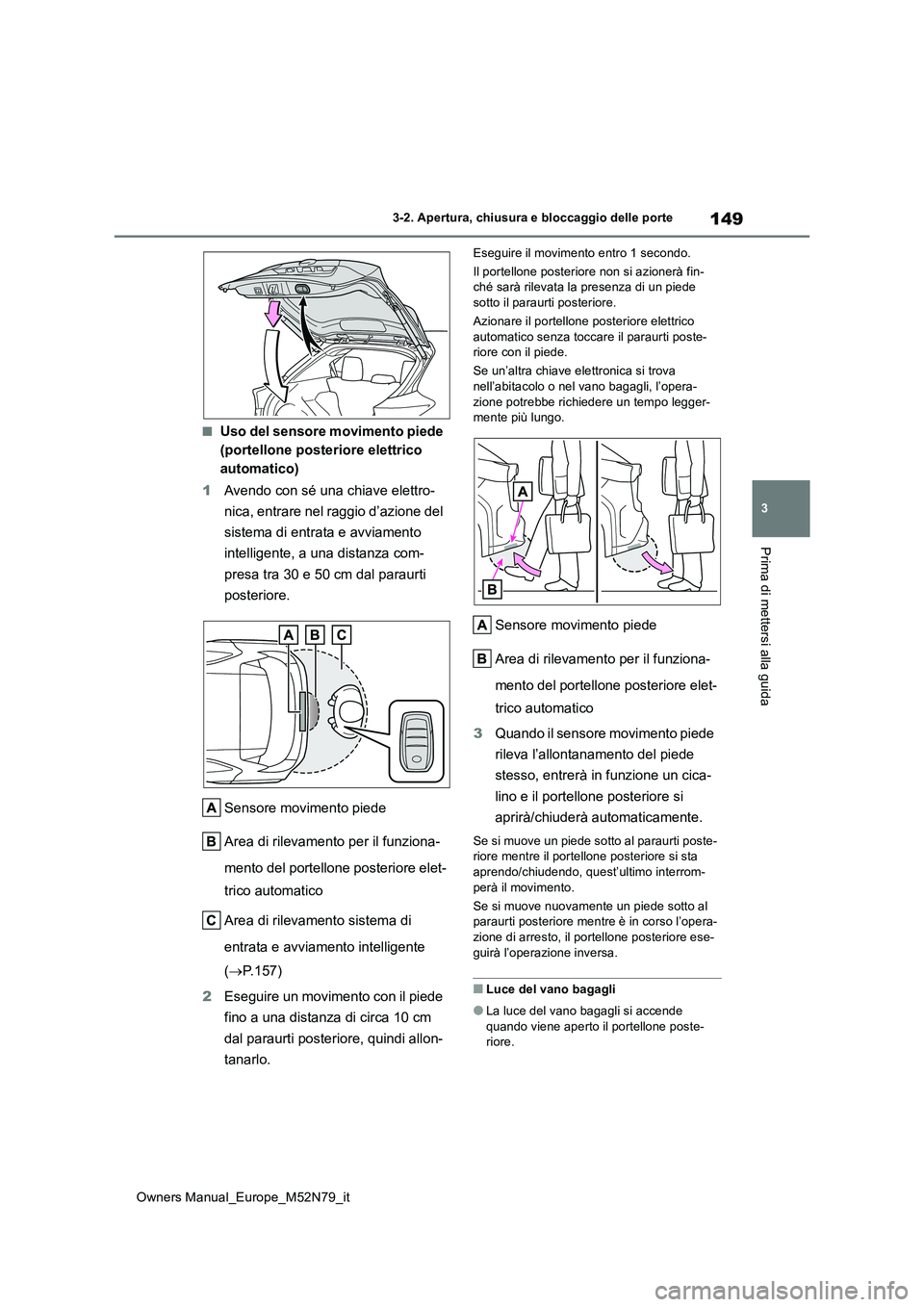

149
3
Owners Manual_Europe_M52N79_it
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
■Uso del sensore movimento piede
(portellone posteriore elettrico
automatico)
1 Avendo con sé una chiave elettro-
nica, entrare nel raggio d’azione del
sistema di entrata e avviamento
intelligente, a una distanza com-
presa tra 30 e 50 cm dal paraurti
posteriore.
Sensore movimento piede
Area di rilevamento per il funziona-
mento del portellone posteriore elet-
trico automatico
Area di rilevamento sistema di
entrata e avviamento intelligente
( P.157)
2 Eseguire un movimento con il piede
fino a una distanza di circa 10 cm
dal paraurti posteriore, quindi allon-
tanarlo.
Eseguire il movimento entro 1 secondo.
Il portellone posteriore non si azionerà fin- ché sarà rilevata la presenza di un piede sotto il paraurti posteriore.
Azionare il portellone posteriore elettrico
automatico senza toccare il paraurti poste- riore con il piede.
Se un’altra chiave elettronica si trova nell’abitacolo o nel vano bagagli, l’opera-
zione potrebbe richiedere un tempo legger- mente più lungo.
Sensore movimento piede
Area di rilevamento per il funziona-
mento del portellone posteriore elet-
trico automatico
3 Quando il sensore movimento piede
rileva l’allontanamento del piede
stesso, entrerà in funzione un cica-
lino e il portellone posteriore si
aprirà/chiuderà automaticamente.
Se si muove un piede sotto al paraurti poste- riore mentre il portellone posteriore si sta
aprendo/chiudendo, quest’ultimo interrom- perà il movimento.
Se si muove nuovamente un piede sotto al paraurti posteriore mentre è in corso l’opera-
zione di arresto, il portellone posteriore ese- guirà l’operazione inversa.
■Luce del vano bagagli
●La luce del vano bagagli si accende
quando viene aperto il portellone poste- riore.

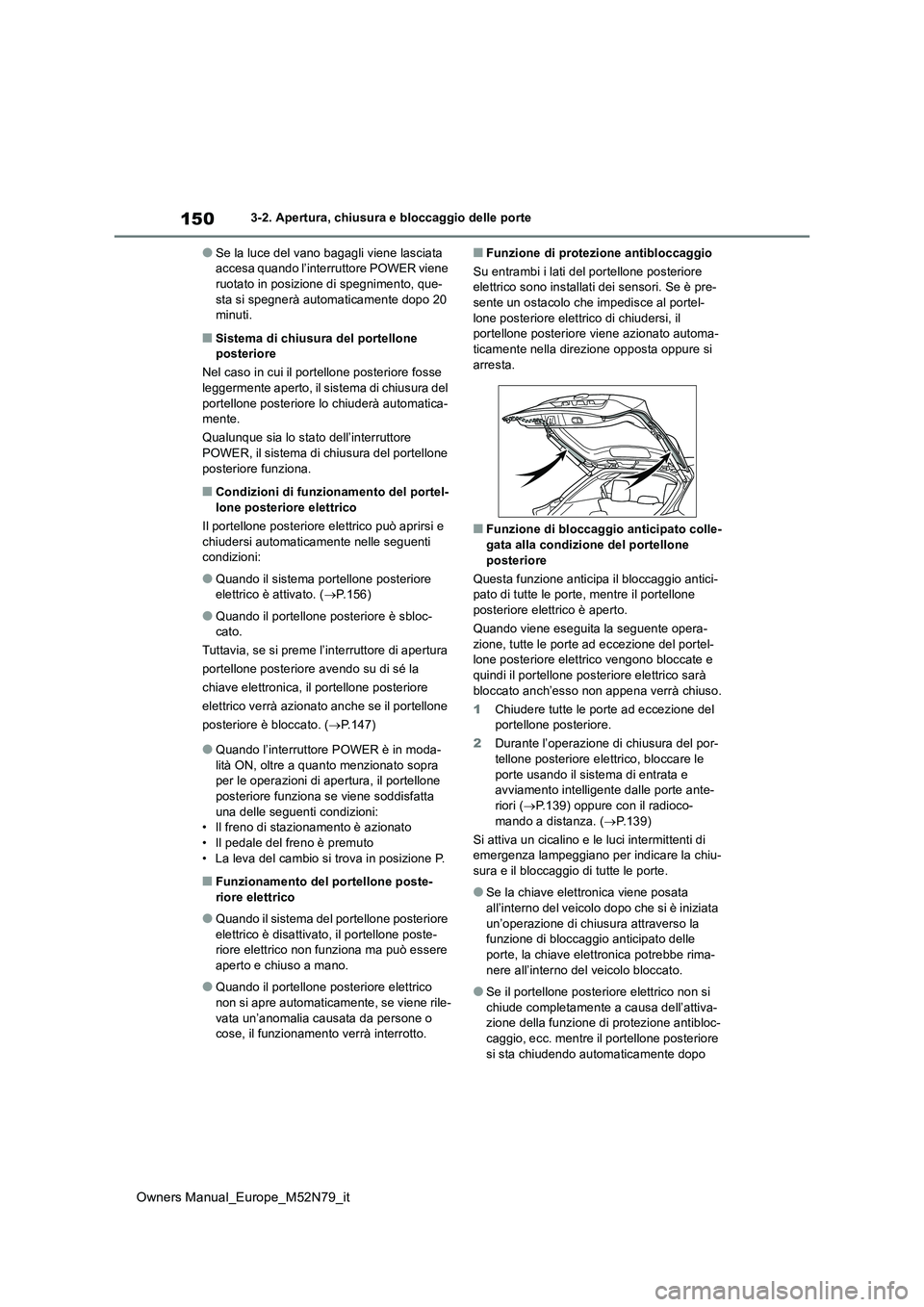

150
Owners Manual_Europe_M52N79_it
3-2. Apertura, chiusura e bloccaggio delle porte
●Se la luce del vano bagagli viene lasciata accesa quando l’interruttore POWER viene ruotato in posizione di spegnimento, que-
sta si spegnerà automaticamente dopo 20 minuti.
■Sistema di chiusura del portellone posteriore
Nel caso in cui il portellone posteriore fosse
leggermente aperto, il sistema di chiusura del portellone posteriore lo chiuderà automatica-mente.
Qualunque sia lo stato dell’interruttore
POWER, il sistema di chiusura del portellone posteriore funziona.
■Condizioni di funzionamento del portel-lone posteriore elettrico
Il portellone posteriore elettrico può aprirsi e
chiudersi automaticamente nelle seguenti condizioni:
●Quando il sistema portellone posteriore elettrico è attivato. ( P.156)
●Quando il portellone posteriore è sbloc- cato.
Tuttavia, se si preme l’interruttore di apertura
portellone posteriore avendo su di sé la
chiave elettronica, il portellone posteriore
elettrico verrà azionato anche se il portellone
posteriore è bloccato. ( P.147)
●Quando l’interruttore POWER è in moda-
lità ON, oltre a quanto menzionato sopra per le operazioni di apertura, il portellone posteriore funziona se viene soddisfatta
una delle seguenti condizioni: • Il freno di stazionamento è azionato• Il pedale del freno è premuto
• La leva del cambio si trova in posizione P.
■Funzionamento del portellone poste- riore elettrico
●Quando il sistema del portellone posteriore elettrico è disattivato, il portellone poste-riore elettrico non funziona ma può essere
aperto e chiuso a mano.
●Quando il portellone posteriore elettrico
non si apre automaticamente, se viene rile- vata un’anomalia causata da persone o cose, il funzionamento verrà interrotto.
■Funzione di protezione antibloccaggio
Su entrambi i lati del portellone posteriore elettrico sono installati dei sensori. Se è pre-sente un ostacolo che impedisce al portel-
lone posteriore elettrico di chiudersi, il portellone posteriore viene azionato automa-ticamente nella direzione opposta oppure si
arresta.
■Funzione di bloccaggio anticipato colle-
gata alla condizione del portellone posteriore
Questa funzione anticipa il bloccaggio antici- pato di tutte le porte, mentre il portellone
posteriore elettrico è aperto.
Quando viene eseguita la seguente opera- zione, tutte le porte ad eccezione del portel-lone posteriore elettrico vengono bloccate e
quindi il portellone posteriore elettrico sarà bloccato anch’esso non appena verrà chiuso.
1 Chiudere tutte le porte ad eccezione del portellone posteriore.
2 Durante l’operazione di chiusura del por-
tellone posteriore elettrico, bloccare le porte usando il sistema di entrata e avviamento intelligente dalle porte ante-
riori ( P.139) oppure con il radioco- mando a distanza. ( P.139)
Si attiva un cicalino e le luci intermittenti di emergenza lampeggiano per indicare la chiu-
sura e il bloccaggio di tutte le porte.
●Se la chiave elettronica viene posata
all’interno del veicolo dopo che si è iniziata un’operazione di chiusura attraverso la funzione di bloccaggio anticipato delle
porte, la chiave elettronica potrebbe rima- nere all’interno del veicolo bloccato.
●Se il portellone posteriore elettrico non si chiude completamente a causa dell’attiva-zione della funzione di protezione antibloc-
caggio, ecc. mentre il portellone posteriore si sta chiudendo automaticamente dopo

151
3

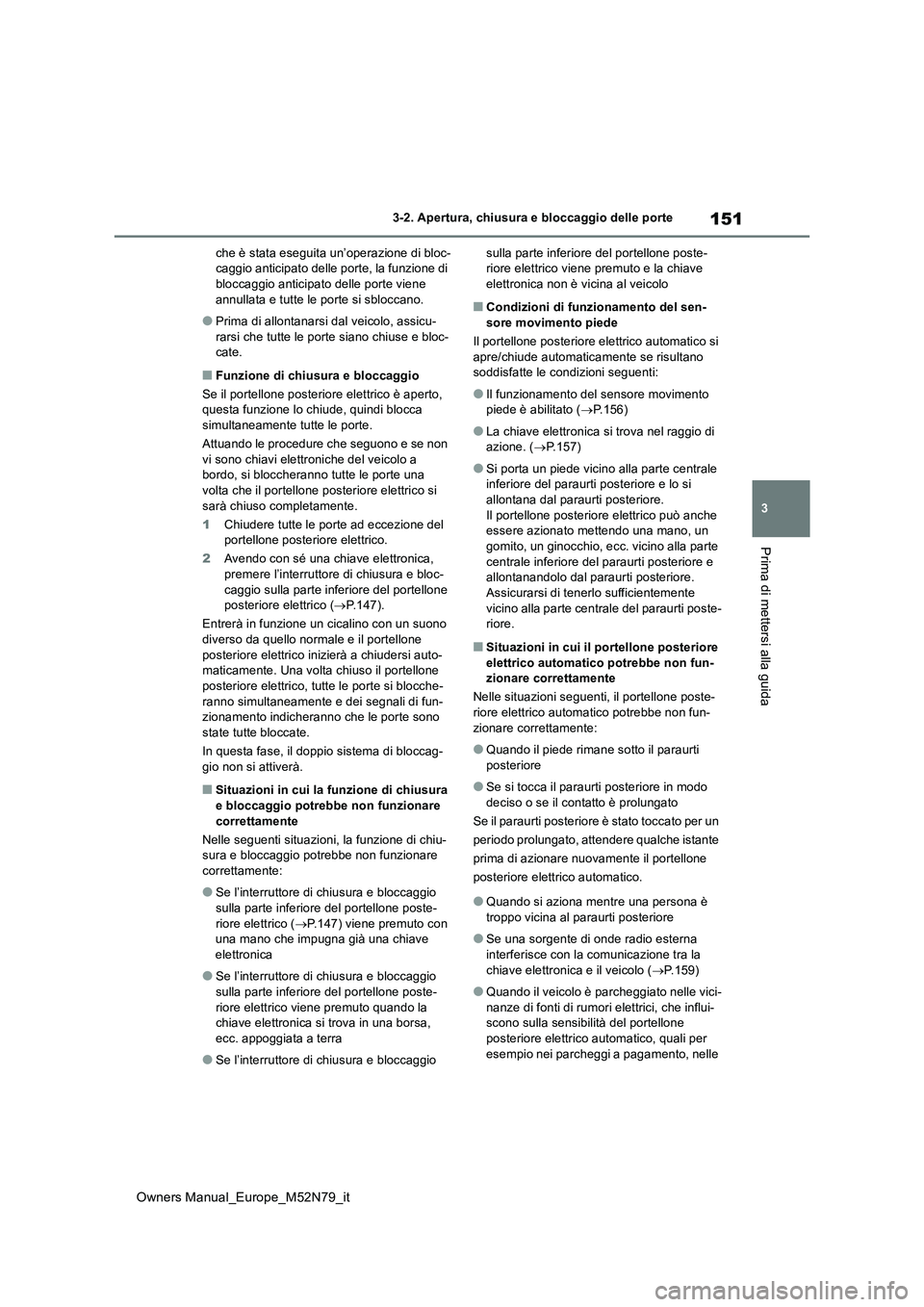

Owners Manual_Europe_M52N79_it
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
che è stata eseguita un’operazione di bloc- caggio anticipato delle porte, la funzione di bloccaggio anticipato delle porte viene
annullata e tutte le porte si sbloccano.
●Prima di allontanarsi dal veicolo, assicu-
rarsi che tutte le porte siano chiuse e bloc- cate.
■Funzione di chiusura e bloccaggio
Se il portellone posteriore elettrico è aperto, questa funzione lo chiude, quindi blocca
simultaneamente tutte le porte.
Attuando le procedure che seguono e se non vi sono chiavi elettroniche del veicolo a bordo, si bloccheranno tutte le porte una
volta che il portellone posteriore elettrico si sarà chiuso completamente.
1 Chiudere tutte le porte ad eccezione del portellone posteriore elettrico.
2 Avendo con sé una chiave elettronica,
premere l’interruttore di chiusura e bloc- caggio sulla parte inferiore del portellone posteriore elettrico ( P.147).
Entrerà in funzione un cicalino con un suono
diverso da quello normale e il portellone posteriore elettrico inizierà a chiudersi auto-maticamente. Una volta chiuso il portellone
posteriore elettrico, tutte le porte si blocche- ranno simultaneamente e dei segnali di fun-zionamento indicheranno che le porte sono
state tutte bloccate.
In questa fase, il doppio sistema di bloccag- gio non si attiverà.
■Situazioni in cui la funzione di chiusura e bloccaggio potrebbe non funzionare
correttamente
Nelle seguenti situazioni, la funzione di chiu- sura e bloccaggio potrebbe non funzionare correttamente:
●Se l’interruttore di chiusura e bloccaggio sulla parte inferiore del portellone poste-
riore elettrico ( P.147) viene premuto con una mano che impugna già una chiave elettronica
●Se l’interruttore di chiusura e bloccaggio sulla parte inferiore del portellone poste-
riore elettrico viene premuto quando la chiave elettronica si trova in una borsa, ecc. appoggiata a terra
●Se l’interruttore di chiusura e bloccaggio
sulla parte inferiore del portellone poste- riore elettrico viene premuto e la chiave elettronica non è vicina al veicolo
■Condizioni di funzionamento del sen-
sore movimento piede
Il portellone posteriore elettrico automatico si apre/chiude automaticamente se risultano soddisfatte le condizioni seguenti:
●Il funzionamento del sensore movimento piede è abilitato ( P.156)
●La chiave elettronica si trova nel raggio di azione. ( P.157)
●Si porta un piede vicino alla parte centrale inferiore del paraurti posteriore e lo si
allontana dal paraurti posteriore. Il portellone posteriore elettrico può anche essere azionato mettendo una mano, un
gomito, un ginocchio, ecc. vicino alla parte centrale inferiore del paraurti posteriore e allontanandolo dal paraurti posteriore.
Assicurarsi di tenerlo sufficientemente vicino alla parte centrale del paraurti poste-riore.
■Situazioni in cui il portellone posteriore
elettrico automatico potrebbe non fun- zionare correttamente
Nelle situazioni seguenti, il portellone poste- riore elettrico automatico potrebbe non fun-
zionare correttamente:
●Quando il piede rimane sotto il paraurti
posteriore
●Se si tocca il paraurti posteriore in modo
deciso o se il contatto è prolungato
Se il paraurti posteriore è stato toccato per un
periodo prolungato, attendere qualche istante
prima di azionare nuov amente il portellone
posteriore elettrico automatico.
●Quando si aziona mentre una persona è troppo vicina al paraurti posteriore
●Se una sorgente di onde radio esterna interferisce con la comunicazione tra la
chiave elettronica e il veicolo ( P.159)
●Quando il veicolo è parcheggiato nelle vici-
nanze di fonti di rumori elettrici, che influi- scono sulla sensibilità del portellone posteriore elettrico automatico, quali per
esempio nei parcheggi a pagamento, nelle

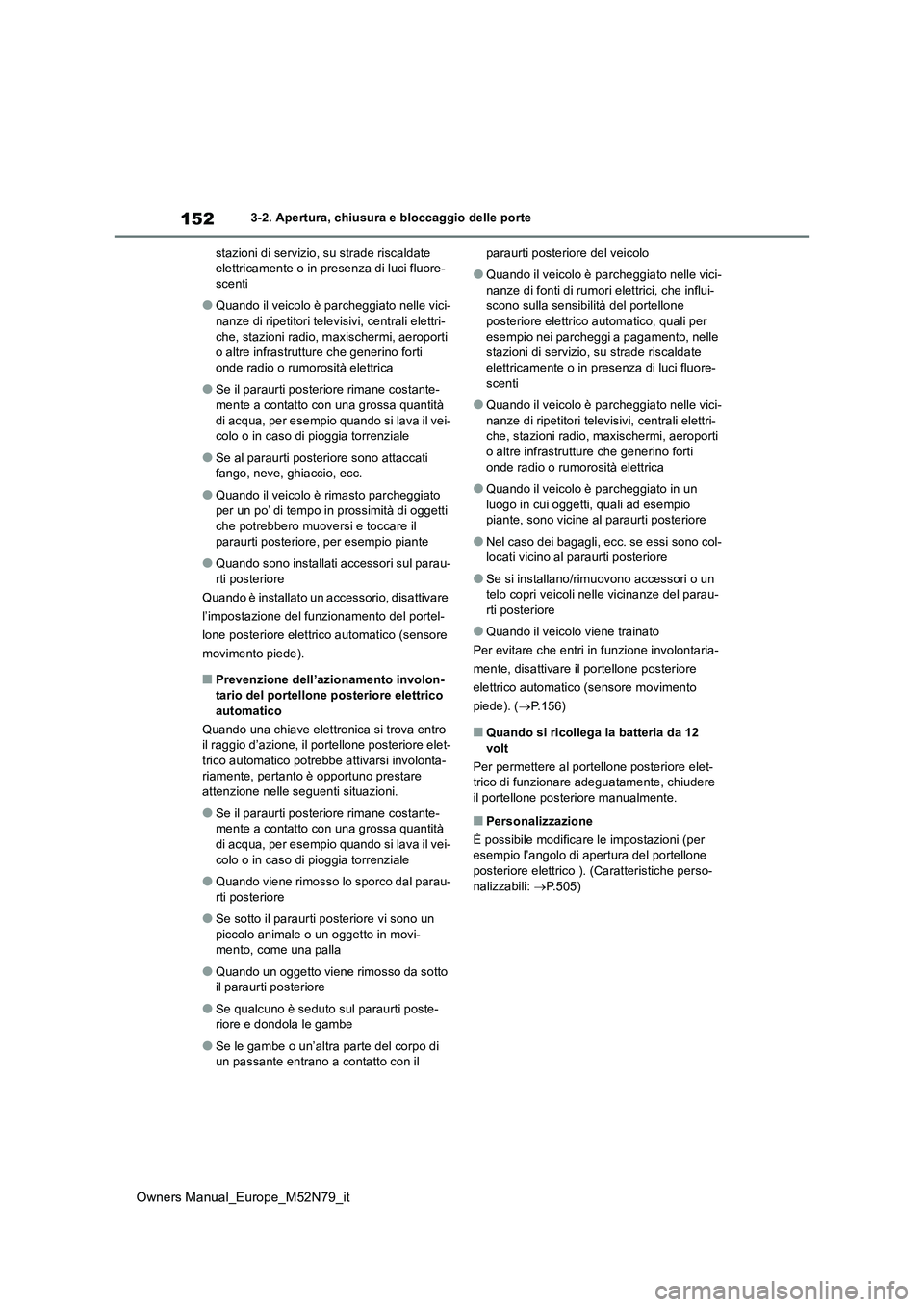

152
Owners Manual_Europe_M52N79_it
3-2. Apertura, chiusura e bloccaggio delle porte
stazioni di servizio, su strade riscaldate elettricamente o in presenza di luci fluore-scenti
●Quando il veicolo è parcheggiato nelle vici-nanze di ripetitori televisivi, centrali elettri-
che, stazioni radio, m axischermi, aeroporti o altre infrastrutture che generino forti onde radio o rumorosità elettrica
●Se il paraurti posteriore rimane costante-mente a contatto con una grossa quantità
di acqua, per esempio quando si lava il vei- colo o in caso di pioggia torrenziale
●Se al paraurti posteriore sono attaccati fango, neve, ghiaccio, ecc.
●Quando il veicolo è rimasto parcheggiato per un po’ di tempo in prossimità di oggetti che potrebbero muoversi e toccare il
paraurti posteriore, per esempio piante
●Quando sono installati accessori sul parau-
rti posteriore
Quando è installato un accessorio, disattivare
l’impostazione del funzionamento del portel-
lone posteriore elettric o automatico (sensore
movimento piede).
■Prevenzione dell’azionamento involon-
tario del portellone posteriore elettrico automatico
Quando una chiave elettronica si trova entro il raggio d’azione, il portellone posteriore elet-
trico automatico potrebbe attivarsi involonta- riamente, pertanto è opportuno prestare attenzione nelle seguenti situazioni.
●Se il paraurti posteriore rimane costante-mente a contatto con una grossa quantità
di acqua, per esempio quando si lava il vei- colo o in caso di pioggia torrenziale
●Quando viene rimosso lo sporco dal parau-rti posteriore
●Se sotto il paraurti posteriore vi sono un piccolo animale o un oggetto in movi-mento, come una palla
●Quando un oggetto viene rimosso da sotto il paraurti posteriore
●Se qualcuno è seduto sul paraurti poste-riore e dondola le gambe
●Se le gambe o un’altra parte del corpo di un passante entrano a contatto con il
paraurti posteriore del veicolo
●Quando il veicolo è parcheggiato nelle vici-
nanze di fonti di rumori elettrici, che influi- scono sulla sensibilità del portellone posteriore elettrico automatico, quali per
esempio nei parcheggi a pagamento, nelle stazioni di servizio, su strade riscaldate elettricamente o in presenza di luci fluore-
scenti
●Quando il veicolo è parcheggiato nelle vici-
nanze di ripetitori televisivi, centrali elettri- che, stazioni radio, maxischermi, aeroporti o altre infrastrutture che generino forti
onde radio o rumorosità elettrica
●Quando il veicolo è parcheggiato in un
luogo in cui oggetti, quali ad esempio piante, sono vicine al paraurti posteriore
●Nel caso dei bagagli, ecc. se essi sono col-locati vicino al paraurti posteriore
●Se si installano/rimuovono accessori o un telo copri veicoli nelle vicinanze del parau-rti posteriore
●Quando il veicolo viene trainato
Per evitare che entri in funzione involontaria-
mente, disattivare il portellone posteriore
elettrico automatico (sensore movimento
piede). ( P.156)
■Quando si ricollega la batteria da 12 volt
Per permettere al portellone posteriore elet- trico di funzionare adeguatamente, chiudere
il portellone posteriore manualmente.
■Personalizzazione
È possibile modificare le impostazioni (per esempio l’angolo di apertura del portellone posteriore elettrico ). (Caratteristiche perso-
nalizzabili: P.505)

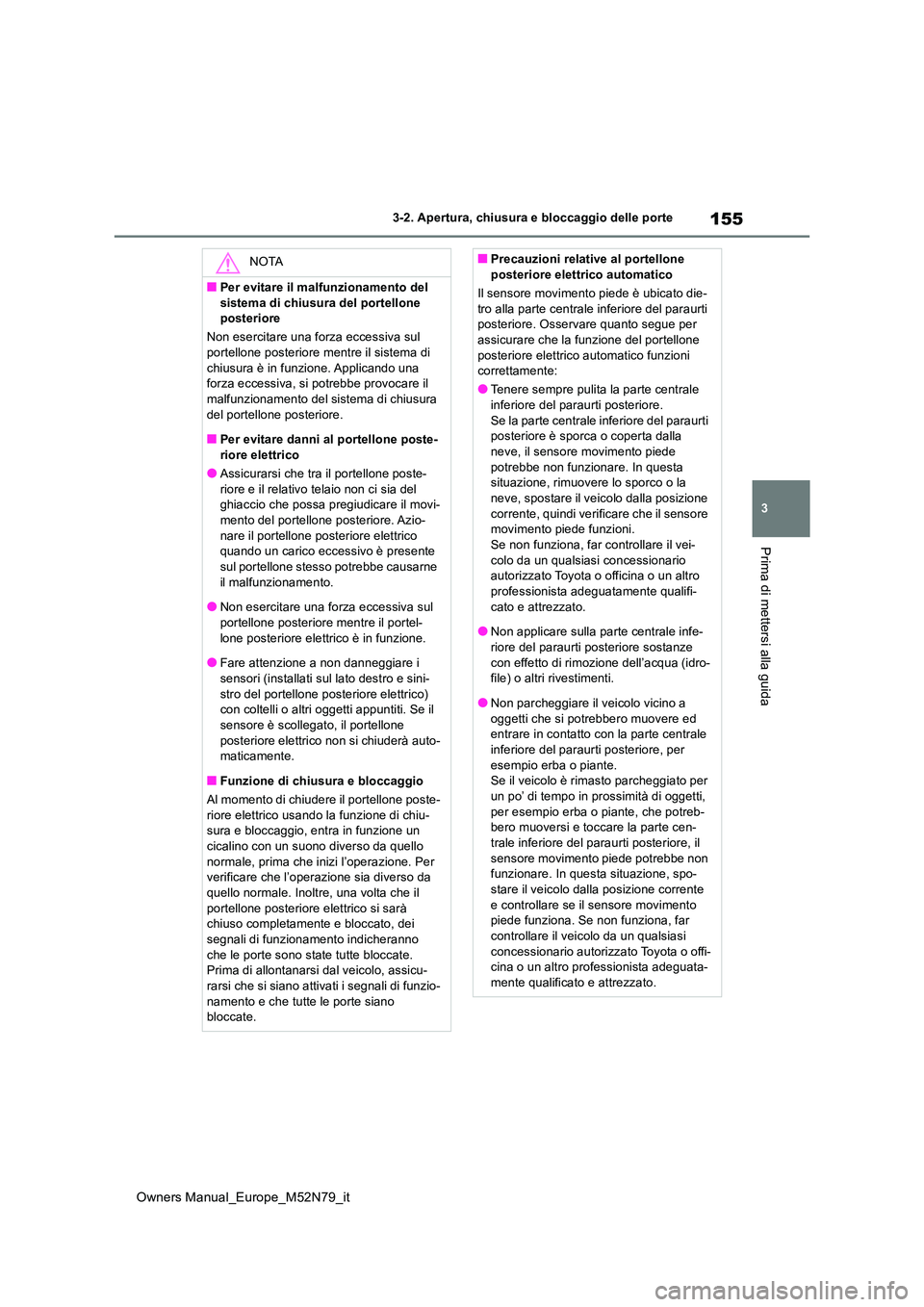

155
3
Owners Manual_Europe_M52N79_it
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
NOTA
■Per evitare il malfunzionamento del
sistema di chiusura del portellone posteriore
Non esercitare una forza eccessiva sul portellone posteriore mentre il sistema di
chiusura è in funzione. Applicando una forza eccessiva, si potrebbe provocare il malfunzionamento del sistema di chiusura
del portellone posteriore.
■Per evitare danni al portellone poste- riore elettrico
●Assicurarsi che tra il portellone poste-
riore e il relativo telaio non ci sia del ghiaccio che possa pregiudicare il movi-mento del portellone posteriore. Azio-
nare il portellone posteriore elettrico quando un carico eccessivo è presente sul portellone stesso potrebbe causarne
il malfunzionamento.
●Non esercitare una forza eccessiva sul portellone posteriore mentre il portel-
lone posteriore elettrico è in funzione.
●Fare attenzione a non danneggiare i sensori (installati sul lato destro e sini-
stro del portellone posteriore elettrico) con coltelli o altri oggetti appuntiti. Se il
sensore è scollegato, il portellone posteriore elettrico non si chiuderà auto-maticamente.
■Funzione di chiusura e bloccaggio
Al momento di chiudere il portellone poste- riore elettrico usando la funzione di chiu-sura e bloccaggio, entra in funzione un
cicalino con un suono diverso da quello normale, prima che inizi l’operazione. Per verificare che l’operazione sia diverso da
quello normale. Inoltre, una volta che il portellone posteriore elettrico si sarà chiuso completamente e bloccato, dei
segnali di funzionamento indicheranno che le porte sono state tutte bloccate. Prima di allontanarsi dal veicolo, assicu-
rarsi che si siano attivati i segnali di funzio- namento e che tutte le porte siano bloccate.
■Precauzioni relative al portellone posteriore elettrico automatico
Il sensore movimento piede è ubicato die-
tro alla parte centrale inferiore del paraurti posteriore. Osservare quanto segue per assicurare che la funzione del portellone
posteriore elettrico automatico funzioni correttamente:
●Tenere sempre pulita la parte centrale inferiore del paraurti posteriore.
Se la parte centrale inferiore del paraurti posteriore è sporca o coperta dalla neve, il sensore movimento piede
potrebbe non funzionare. In questa situazione, rimuovere lo sporco o la neve, spostare il veicolo dalla posizione
corrente, quindi verificare che il sensore movimento piede funzioni.Se non funziona, far controllare il vei-
colo da un qualsiasi concessionario autorizzato Toyota o officina o un altro professionista adeguatamente qualifi-
cato e attrezzato.
●Non applicare sulla parte centrale infe- riore del paraurti posteriore sostanze
con effetto di rimozione dell’acqua (idro- file) o altri rivestimenti.
●Non parcheggiare il veicolo vicino a
oggetti che si potrebbero muovere ed entrare in contatto con la parte centrale inferiore del paraurti posteriore, per
esempio erba o piante. Se il veicolo è rimasto parcheggiato per un po’ di tempo in prossimità di oggetti,
per esempio erba o piante, che potreb- bero muoversi e toccare la parte cen-trale inferiore del paraurti posteriore, il
sensore movimento piede potrebbe non funzionare. In questa situazione, spo-stare il veicolo dalla posizione corrente
e controllare se il sensore movimento piede funziona. Se non funziona, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o offi- cina o un altro professionista adeguata-mente qualificato e attrezzato.
