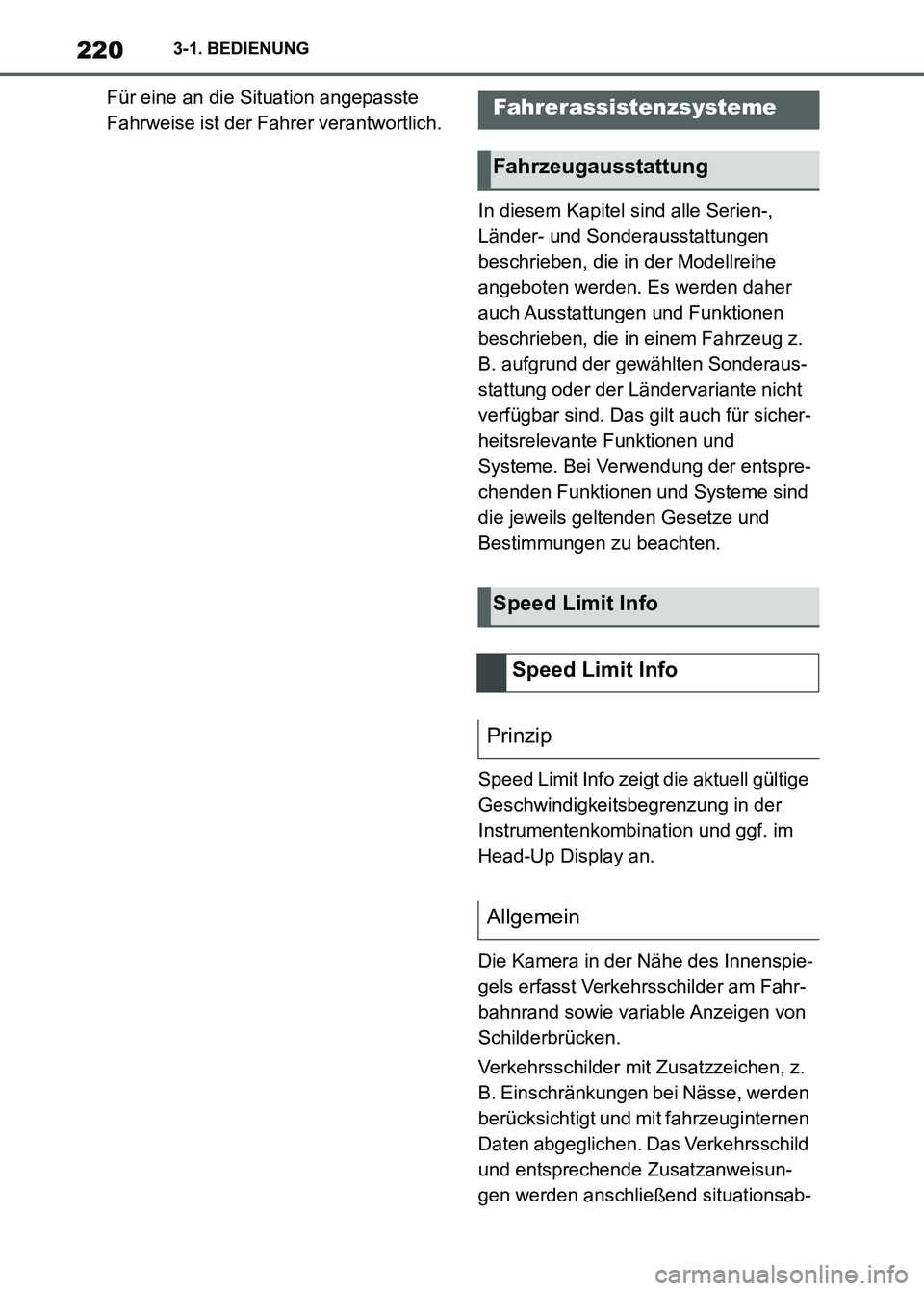

2023 TOYOTA SUPRA display

2203-1. BEDIENUNG
Für eine an die Situation angepasste
Fahrweise ist der Fahrer verantwortlich.
In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Speed Limit Info zeigt die aktuell gültige
Geschwindigkeitsbegrenzung in der
Instrumentenkombination und ggf. im
Head-Up Display an.
Die Kamera in der Nähe des Innenspie-
gels erfasst Verkehrsschilder am Fahr-
bahnrand sowie variable Anzeigen von
Schilderbrücken.
Verkehrsschilder mit Zusatzzeichen, z.
B. Einschränkungen bei Nässe, werden
berücksichtigt und mit fahrzeuginternen
Daten abgeglichen. Das Verkehrsschild
und entsprechende Zusatzanweisun-
gen werden anschließend situationsab-Fahrerassistenzsysteme
Fahrzeugausstattung
Speed Limit Info
Speed Limit Info
Prinzip
Allgemein
Supra_OM_German_OM9A433M_1_2211.book 220 ページ ２０２２年８月３０日　火曜日　午後１時５６分

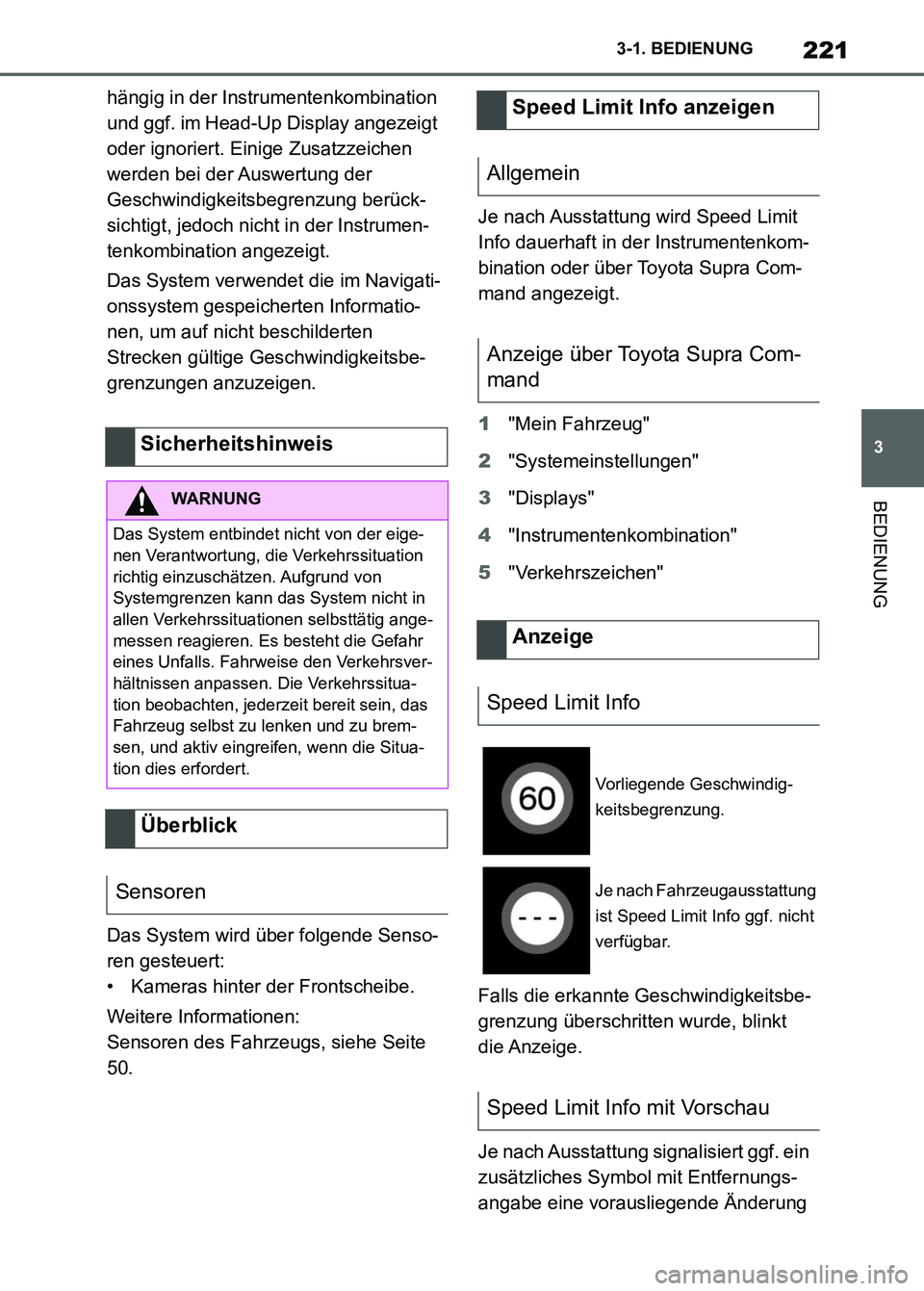

221
3 3-1. BEDIENUNG
BEDIENUNG
hängig in der Instrumentenkombination
und ggf. im Head-Up Display angezeigt
oder ignoriert. Einige Zusatzzeichen
werden bei der Auswertung der
Geschwindigkeitsbegrenzung berück-
sichtigt, jedoch nicht in der Instrumen-
tenkombination angezeigt.
Das System verwendet die im Navigati-
onssystem gespeicherten Informatio-
nen, um auf nicht beschilderten
Strecken gültige Geschwindigkeitsbe-
grenzungen anzuzeigen.
Das System wird über folgende Senso-
ren gesteuert:
• Kameras hinter der Frontscheibe.
Weitere Informationen:
Sensoren des Fahrzeugs, siehe Seite
50.Je nach Ausstattung wird Speed Limit
Info dauerhaft in der Instrumentenkom-
bination oder über Toyota Supra Com-
mand angezeigt.
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Instrumentenkombination"
5"Verkehrszeichen"
Falls die erkannte Geschwindigkeitsbe-
grenzung überschritten wurde, blinkt
die Anzeige.
Je nach Ausstattung signalisiert ggf. ein
zusätzliches Symbol mit Entfernungs-
angabe eine vorausliegende Änderung
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht die Gefahr
eines Unfalls. Fahrweise den Verkehrsver-
hältnissen anpassen. Die Verkehrssitua-
tion beobachten, jederzeit bereit sein, das
Fahrzeug selbst zu lenken und zu brem-
sen, und aktiv eingreifen, wenn die Situa-
tion dies erfordert.
Überblick
Sensoren
Speed Limit Info anzeigen
Allgemein
Anzeige über Toyota Supra Com-
mand
Anzeige
Speed Limit Info
Vorliegende Geschwindig-
keitsbegrenzung.
Je nach Fahrzeugausstattung
ist Speed Limit Info ggf. nicht
verfügbar.
Speed Limit Info mit Vorschau
Supra_OM_German_OM9A433M_1_2211.book 221 ページ ２０２２年８月３０日　火曜日　午後１時５６分

2223-1. BEDIENUNG
der Geschwindigkeitsbegrenzung. Je
nach Ausstattung werden ggf. auch
temporäre Geschwindigkeitsbe-
grenzungen, wie z. B. an Baustellen
oder Verkehrsleitsystemen, angezeigt.
Temporäre Geschwindigkeitsbe-
grenzungen können nur angezeigt wer-
den, wenn die folgenden Dienste im
Datenschutzmenü für das Navigations-
system ausgewählt werden, siehe Seite
74:
"Aktualisierung Karte"
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Instrumentenkombination"
5Gewünschte Einstellung auswäh-
len:
"Warnung bei Überschreitung": Das
Blinken der Anzeige von Speed Limit
Info in der Instrumentenkombination
und im Head-Up Display bei Über-
schreitung der aktuell gültigen
Geschwindigkeitsbegrenzung akti-
vieren oder deaktivieren.
"Überschreitung anzeigen": Die von
der Speed Limit Info erkannte
Geschwindigkeitsbegrenzung wird
durch eine Markierung im Geschwin-
digkeitsmesser in der Instrumenten-
kombination angezeigt.Weitere Informationen:
• Kameras, siehe Seite S.50.
In manchen Situationen, wie z. B. in
den folgenden, kann die Funktionalität
eingeschränkt sein oder es werden fal-
sche Informationen angezeigt:
Wenn Verkehrsschilder durch
Objekte, Aufkleber oder Farbe gänz-
lich oder teilweise verdeckt sind.
Bei dichtem Auffahren auf ein vor-
ausfahrendes Fahrzeug.
Wenn die im Navigationssystem
gespeicherten Geschwindigkeitsbe-
grenzungen oder Straßendaten
falsch sind.
Bei zeit- und wochentagabhängigen
Geschwindigkeitsbegrenzungen.
In Gebieten, die nicht im Navigati-
onssystem berücksichtigt sind.
Bei Abweichungen zur Navigation, z.
B. aufgrund geänderter Straßenfüh-
rungen.
Bei elektronischen Verkehrsschil-
dern.
Beim Überholen von Bussen oder
einem LKW mit aufgeklebten Ver-
kehrszeichen.
Wenn Verkehrszeichen nicht der
Norm entsprechen.
Bei Erkennung von Schildern, die für
eine Parallelstraße gelten.
Bei länderspezifischen Beschilde-
rungen oder Straßenführungen.
Einstellungen
Grenzen des Systems
Systemgrenzen der Sensoren
Funktionseinschränkungen
Supra_OM_German_OM9A433M_1_2211.book 222 ページ ２０２２年８月３０日　火曜日　午後１時５６分

223
3 3-1. BEDIENUNG
BEDIENUNG
Speed Limit Info zeigt in der Instrumen-
tenkombination und dem Head-Up Dis-
play die aktuell gültige
Geschwindigkeitsbegrenzung und ggf.
Zusatzzeichen, wie z. B. bei Nässe, an.
Die Kamera im Bereich des Innenspie-
gels erfasst Verkehrsschilder am Fahr-
bahnrand sowie variable Anzeigen von
Schilderbrücken.
Verkehrsschilder mit Zusatzzeichen, z.
B. bei Nässe, werden berücksichtigt
und mit fahrzeuginternen Daten abge-
glichen, z. B. des Scheibenwischersi-
gnals. Das Verkehrsschild und
zugehörige Zusatzzeichen werden
anschließend situationsabhängig in der
Instrumentenkombination und ggf. im
Head-Up Display angezeigt oder igno-
riert. Einige Zusatzzeichen werden bei
der Auswertung der Geschwindigkeits-
begrenzung berücksichtigt, jedoch nicht
in der Instrumentenkombination ange-
zeigt.
Das System berücksichtigt ggf. die im
Navigationssystem gespeicherten
Informationen und zeigt auch auf nicht
beschilderten Strecken vorliegende
Geschwindigkeitsbegrenzungen an.Von der Kamera erkannte Überholver-
bote und deren Aufhebungen werden
mit entsprechenden Symbolen in der
Instrumentenkombination und ggf. im
Head-Up Display angezeigt.
Das System berücksichtigt durch
Beschilderung kenntlich gemachte
Überholverbote und Aufhebungen.
In folgenden Situationen erfolgt keine
Anzeige:
In Ländern, in denen Überholverbote
hauptsächlich durch Straßenmarkie-
rungen kenntlich gemacht sind.
Auf nicht beschilderten Strecken.
Bei Bahnübergängen, Fahrbahnmar-
kierungen oder sonstigen Situatio-
nen, die auf ein nicht beschildertes
Überholverbot hinweisen.
Je nach Ausstattung signalisiert ggf. ein
zusätzliches Symbol mit Entfernungs-
angabe das Ende der Überholverbots-
anzeige.
Speed Limit Info mit Überhol-
verbotsanzeige
Speed Limit Info
Prinzip
AllgemeinÜberholverbotsanzeige
Prinzip
Allgemein
Supra_OM_German_OM9A433M_1_2211.book 223 ページ ２０２２年８月３０日　火曜日　午後１時５６分

2243-1. BEDIENUNG
Das System wird über folgende Senso-
ren gesteuert:
• Kameras hinter der Frontscheibe.
Weitere Informationen:
Sensoren des Fahrzeugs, siehe Seite
50.
Je nach Ausstattung wird Speed Limit
Info dauerhaft in der Instrumentenkom-
bination oder über Toyota Supra Com-
mand angezeigt.
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"4"Instrumentenkombination"
5"Verkehrszeichen"
Je nach Länderausstattung werden
Zusatzzeichen und Überholverbote
gemeinsam mit Speed Limit Info ange-
zeigt.
Je nach Ausstattung signalisiert ggf. ein
zusätzliches Symbol mit Entfernungs-
angabe eine vorausliegende Änderung
der Geschwindigkeitsbegrenzung. Je
nach Ausstattung werden ggf. auch
temporäre Geschwindigkeitsbe-
grenzungen, wie z. B. an Baustellen
oder Verkehrsleitsystemen, angezeigt.
Falls die erkannte Geschwindigkeitsbe-
grenzung überschritten wurde, blinkt
die Anzeige.
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht die Gefahr
eines Unfalls. Fahrweise den Verkehrsver-
hältnissen anpassen. Die Verkehrssitua-
tion beobachten, jederzeit bereit sein, das
Fahrzeug selbst zu lenken und zu brem-
sen, und aktiv eingreifen, wenn die Situa-
tion dies erfordert.
Überblick
Sensoren
Speed Limit Info anzeigen
Allgemein
Anzeige über Toyota Supra Com-
mand
Anzeige
Allgemein
Speed Limit Info
Vorliegende Geschwindig-
keitsbegrenzung.
Speed Limit Info nicht verfüg-
bar.
Supra_OM_German_OM9A433M_1_2211.book 224 ページ ２０２２年８月３０日　火曜日　午後１時５６分

225
3 3-1. BEDIENUNG
BEDIENUNG
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"4"Instrumentenkombination"
5Gewünschte Einstellung auswäh-
len:
"Warnung bei Überschreitung": Das
Blinken der Anzeige von Speed Limit
Info in der Instrumentenkombination
und im Head-Up Display bei Über-
schreitung der aktuell gültigen
Geschwindigkeitsbegrenzung akti-
vieren oder deaktivieren.
"Überschreitung anzeigen": Die von
der Speed Limit Info erkannte
Geschwindigkeitsbegrenzung wird
durch eine Markierung im Geschwin-
digkeitsmesser in der Instrumenten-
kombination angezeigt.
Die Funktion kann z. B. in folgenden
Situationen eingeschränkt sein und ggf.
etwas Falsches anzeigen:
Bei starkem Nebel, Nässe oder
Schneefall.
Wenn Schilder durch Objekte, Auf-
kleber oder Farbe gänzlich oder teil-
weise verdeckt sind.
Bei dichtem Auffahren auf ein vor-
ausfahrendes Fahrzeug.
Bei starkem Gegenlicht oder starken
Reflexionen.
Wenn die Frontscheibe vor dem
Innenspiegel beschlagen, ver-
schmutzt oder durch Aufkleber etc.
verdeckt ist.
Wenn die Kamera aufgrund zu hoher
Temperaturen überhitzt und vorüber-
gehend abgeschaltet ist.
Aufgrund möglicher Falscherken-
nungen der Kamera.
Wenn die im Navigationssystem
Überholverbotsanzeige
Überholverbot.
Überholverbot aufgehoben.
Zusatzzeichen
SymboleBeschreibung
Zeitlich begrenzte Geschwin-
digkeitsbegrenzung.
Geschwindigkeitsbe-
grenzung gilt nur bei Nässe.
Geschwindigkeitsbe-
grenzung gilt nur bei Schnee.
Geschwindigkeitsbe-
grenzung gilt nur bei Nebel.
Geschwindigkeitsbe-
grenzung gilt für die Ausfahrt
links.
Geschwindigkeitsbe-
grenzung gilt für die Ausfahrt
rechts.
Geschwindigkeitsbe-
grenzung bei nicht erfasstem
Zusatzzeichen.
Einstellungen
Grenzen des Systems
Supra_OM_German_OM9A433M_1_2211.book 225 ページ ２０２２年８月３０日　火曜日　午後１時５６分

231
3 3-1. BEDIENUNG
BEDIENUNG
gespeicherten Geschwindigkeit fortge-
setzt werden.
Vor dem Abrufen der gespeicherten
Geschwindigkeit sicherstellen, dass der
Unterschied zwischen der aktuellen
Geschwindigkeit und der gespeicherten
Geschwindigkeit nicht zu groß ist.
Sonst kann es zu ungewolltem
Abbremsen oder Beschleunigen kom-
men.
Die Geschwindigkeitsregelung wird mit
den gespeicherten Werten fortgesetzt.
In folgenden Fällen wird der gespei-
cherte Geschwindigkeitswert gelöscht
und kann nicht mehr abgerufen wer-
den:
Beim Ausschalten des Systems.
Beim Ausschalten der Fahrbereit-
schaft.
Bei entsprechender Ausstattung wird
der Wert des eingestellten Geschwin-
digkeitslimits für kurze Zeit digital ange-
zeigt.Einige Informationen des Systems kön-
nen auch im Head-Up Display ange-
zeigt werden.
Die Wunschgeschwindigkeit wird auch
bei Bergabfahrt gehalten. An Steigun-
gen kann die Wunschgeschwindigkeit
unterschritten werden, wenn die Motor-
leistung nicht ausreicht.
*: falls vorhanden
Mit diesem System kann über die
Tasten am Lenkrad eine Wunschge-
schwindigkeit und ein Abstand zu
einem vorausfahrenden Fahrzeug ein-
gestellt werden.
Bei freier Fahrt wird die Wunschge-
schwindigkeit vom System gehalten,
dazu beschleunigt oder bremst das
Fahrzeug automatisch.
Bei einem vorausfahrenden Fahrzeug
passt das System die eigene
Geschwindigkeit so an, dass der einge-
stellte Abstand zum vorausfahrenden
Fahrzeug gehalten wird. Die Anpas-
sung der Geschwindigkeit erfolgt im
Rahmen der gegebenen Möglichkeiten.
Bei unterbrochenem System
Taste drücken.
Anzeigen in der Instrumen-
tenkombination
Kontrollleuchte
Kontrollleuchte grün: System
ist aktiv.
Kontrollleuchte grau: System
ist unterbrochen.
Keine Kontrollleuchte: System
ist ausgeschaltet.
Statusanzeige
Anzeigen im Head-Up Dis-
play
Das Symbol wird angezeigt,
wenn die eingestellte Wunschge-
schwindigkeit erreicht wurde.
Grenzen des Systems
Dynamische Radar-Geschwin-
digkeitsregelung im hohen
Geschwindigkeitsbereich
*
Prinzip
Supra_OM_German_OM9A433M_1_2211.book 231 ページ ２０２２年８月３０日　火曜日　午後１時５６分

237
3 3-1. BEDIENUNG
BEDIENUNG
Sobald das erkannte Fahrzeug losge-
fahren ist, bewegt sich das Fahr-
zeugsymbol in der Abstandsanzeige
weg.
Zum Beschleunigen ACC aktivieren, z.
B. durch kurze Betätigung des Gaspe-
dals oder der Wippe.
Einige Informationen des Systems kön-
nen auch im Head-Up Display ange-
zeigt werden.
System unterbrochen.
Keine Anzeige der
Abstandsregelung, weil
das Gaspedal betätigt
wird.
Erkanntes Fahrzeug
SymbolBeschreibung
Symbol grün:
Vorausfahrendes Fahr-
zeug erkannt. Das
System hält den einge-
stellten Abstand zum
vorausfahrenden Fahr-
zeug.
SymbolBeschreibungKontroll- und Warnleuchten
SymbolBeschreibung
Kontrollleuchte grün:
System ist aktiv.
Keine Kontrollleuchte:
System ist ausgeschal-
tet.
Fahrzeugsymbol blinkt:
Die Voraussetzungen für
den Betrieb des Systems
sind nicht mehr erfüllt.
Das System wurde
deaktiviert, bremst aber
bis zur aktiven Über-
nahme durch Treten der
Bremse oder des Gas-
pedals weiter.
Fahrzeugsymbol und
Abstandbalken blinken
rot und ein Signal ertönt:
Bremsen und ggf. aus-
weichen.
Anzeigen im Head-Up Dis-
play
Wunschgeschwindigkeit
Das Symbol wird angezeigt,
wenn die eingestellte Wunschge-
schwindigkeit erreicht wurde.
Supra_OM_German_OM9A433M_1_2211.book 237 ページ ２０２２年８月３０日　火曜日　午後１時５６分
