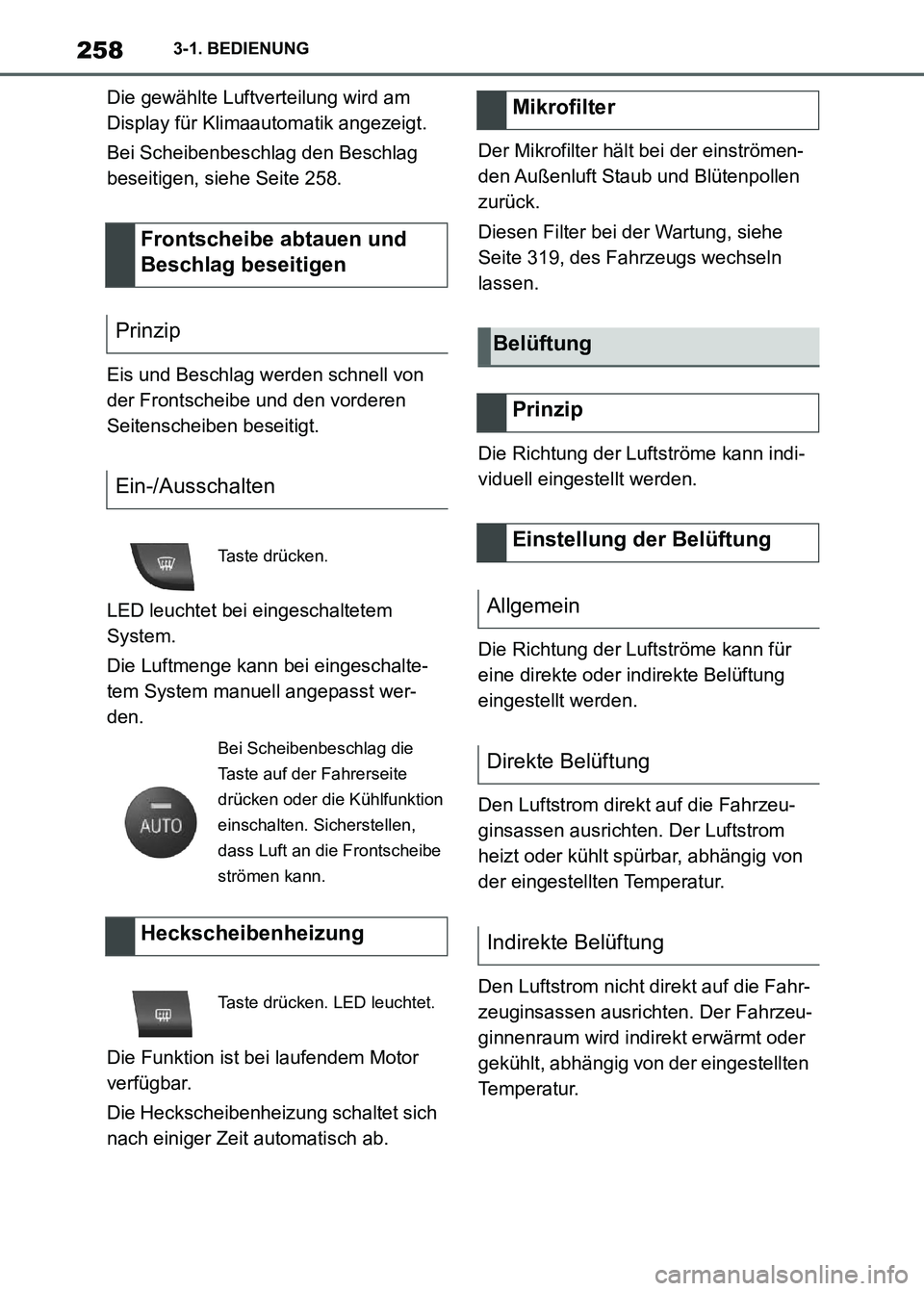

2583-1. BEDIENUNG
Die gewählte Luftverteilung wird am
Display für Klimaautomatik angezeigt.
Bei Scheibenbeschlag den Beschlag
beseitigen, siehe Seite 258.
Eis und Beschlag werden schnell von
der Frontscheibe und den vorderen
Seitenscheiben beseitigt.
LED leuchtet bei eingeschaltetem
System.
Die Luftmenge kann bei eingeschalte-
tem System manuell angepasst wer-
den.
Die Funktion ist bei laufendem Motor
verfügbar.
Die Heckscheibenheizung schaltet sich
nach einiger Zeit automatisch ab.Der Mikrofilter hält bei der einströmen-
den Außenluft Staub und Blütenpollen
zurück.
Diesen Filter bei der Wartung, siehe
Seite 319, des Fahrzeugs wechseln
lassen.
Die Richtung der Luftströme kann indi-
viduell eingestellt werden.
Die Richtung der Luftströme kann für
eine direkte oder indirekte Belüftung
eingestellt werden.
Den Luftstrom direkt auf die Fahrzeu-
ginsassen ausrichten. Der Luftstrom
heizt oder kühlt spürbar, abhängig von
der eingestellten Temperatur.
Den Luftstrom nicht direkt auf die Fahr-
zeuginsassen ausrichten. Der Fahrzeu-
ginnenraum wird indirekt erwärmt oder
gekühlt, abhängig von der eingestellten
Temperatur.
Frontscheibe abtauen und
Beschlag beseitigen
Prinzip
Ein-/Ausschalten
Taste drücken.
Bei Scheibenbeschlag die
Taste auf der Fahrerseite
drücken oder die Kühlfunktion
einschalten. Sicherstellen,
dass Luft an die Frontscheibe
strömen kann.
Heckscheibenheizung
Taste drücken. LED leuchtet.
Mikrofilter
Belüftung
Prinzip
Einstellung der Belüftung
Allgemein
Direkte Belüftung
Indirekte Belüftung
Supra_OM_German_OM9A433M_1_2211.book 258 ページ ２０２２年８月３０日　火曜日　午後１時５６分

263
3 3-1. BEDIENUNG
BEDIENUNG
Der USB-Anschluss befindet sich in der
Mittelkonsole.
Eigenschaften:
USB-Anschluss Typ A.
Zum Aufladen externer Geräte.
Ladestrom:
max. 1,5 A (Fahrzeuge ohne Wireless Char-
ger)
max. 2,1 A (Fahrzeuge mit Wireless Char-
ger)
Zur Datenübertragung.
Die Wireless Charging Ablage ermög-
licht das kabellose Aufladen von Mobil-
telefonen und anderen mobilen
Geräten, die gemäß dem Qi-Standard
zertifiziert sind.
Beim Einsetzen des zu ladenden
Geräts darauf achten, dass sich keine
Gegenstände zwischen dem zu laden-
den Gerät und der Wireless Charging
Ablage befinden.
Der Ladevorgang wird durch die Ladeanzeige auf dem Control Display
angezeigt.
Das Mobiltelefon muss den erforder-
lichen Qi-Standard kompatibel unter-
stützen.
Betriebsbereitschaft ist eingeschal-
tet.
Die maximalen Abmessungen des
Mobiltelefons beachten.
Schutzhüllen und Cover nur bis zu
einer maximalen Dicke von 2 mm
verwenden, sonst kann die Lade-
In der Mittelkonsole
Wireless Charging Ablage
Prinzip
Allgemein
Sicherheitshinweise
WARNUNG
Beim Laden eines Geräts mit Qi-Standard
in der Wireless Charging Ablage können
metallische Gegenstände sehr stark erhit-
zen, die sich zwischen dem Gerät und der
Ablage befinden. Befinden sich Speicher-
medien oder elektronische Karten, z. B.
Chipkarten, Karten mit Magnetstreifen
oder Karten zur Signalübertragung zwi-
schen Gerät und Ablage, kann die Funk-
tion der Karten beeinträchtigt werden. Es
besteht Verletzungsgefahr und Material-
schaden. Beim Laden von mobilen Gerä-
ten darauf achten, dass sich keine
Gegenstände zwischen dem Gerät und
der Ablage befinden.
HINWEIS
Die Ablage ist für Mobiltelefone bis zu
einer bestimmten Größe vorgesehen.
Gewaltsames Einstecken in die Ablage
kann die Ablage oder das Mobiltelefon
beschädigen. Es besteht die Gefahr von
Sachschaden. Die maximale Abmessung
für das Mobiltelefon beachten. Das Mobil-
telefon nicht gewaltsam in die Ablage ein-
stecken.
Funktionsvoraussetzungen
Supra_OM_German_OM9A433M_1_2211.book 263 ページ ２０２２年８月３０日　火曜日　午後１時５６分

2643-1. BEDIENUNG
funktion beeinträchtigt sein.
Das aufzuladende Mobiltelefon
befindet sich mittig in der Ablage.
1LED
2Ablagefläche
Das Mobiltelefon mittig und mit dem
Display nach oben in die Ablageschale
einlegen.
Die Maximalgröße des Mobiltelefons sollte
die Maße 154,5 x 80 x 18 mm nicht über-
schreiten.Bei Ausstattung mit Warnung für Tele-
fon vergessen kann eine Warnung aus-
gegeben werden, wenn beim Verlassen
des Fahrzeugs ein Qi-fähiges Mobilte-
lefon in der Wireless Charging Ablage
vergessen wurde.
Die Warnung für Telefon vergessen
wird in der Instrumentenkombination
angezeigt.
Über Toyota Supra Command:
1“Mein Fahrzeug”
2“Systemeinstellungen”
3“Ablage für Wireless Charging”
Bedienung
Überblick
Mobiltelefon einsetzen
LED-Anzeigen
FarbeBedeutung
Blau
Mobiltelefon wird geladen.
Modell- und Fahrzeugabhängig
erlischt die blaue LED, wenn
das eingelegte Qi-fähige Mobil-
telefon voll geladen ist.
Orange
Mobiltelefon wird nicht geladen.
Ggf. zu hohe Temperatur am
Mobiltelefon oder Fremdkörper
in der Ladeschale.
Rot
Mobiltelefon wird nicht geladen.
Mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt in Ver-
bindung setzen.
Warnung für Telefon verges-
sen
Allgemein
Aktivieren
Supra_OM_German_OM9A433M_1_2211.book 264 ページ ２０２２年８月３０日　火曜日　午後１時５６分

265
3 3-1. BEDIENUNG
BEDIENUNG

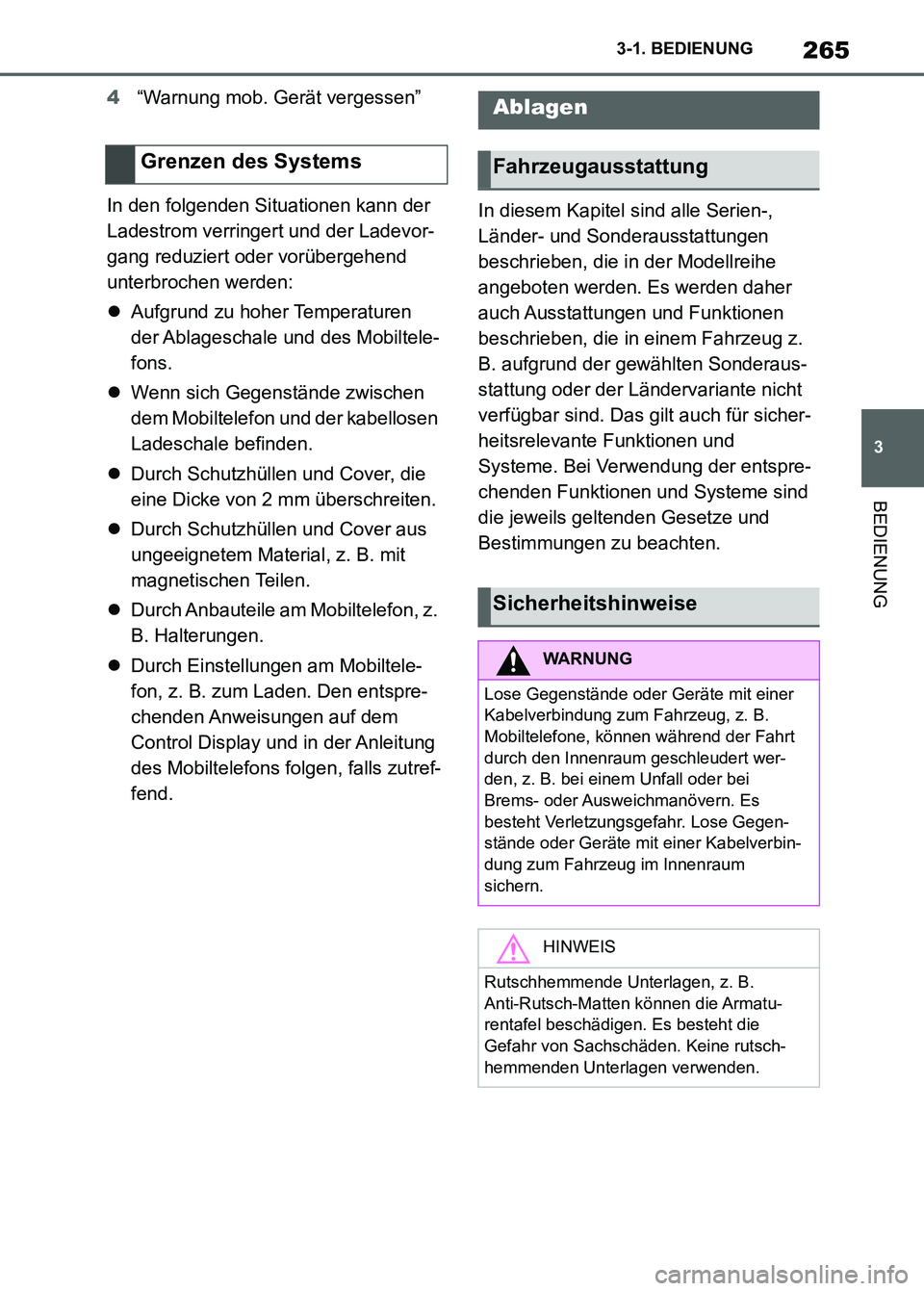

4“Warnung mob. Gerät vergessen”
In den folgenden Situationen kann der
Ladestrom verringert und der Ladevor-
gang reduziert oder vorübergehend
unterbrochen werden:
Aufgrund zu hoher Temperaturen
der Ablageschale und des Mobiltele-
fons.
Wenn sich Gegenstände zwischen
dem Mobiltelefon und der kabellosen
Ladeschale befinden.
Durch Schutzhüllen und Cover, die
eine Dicke von 2 mm überschreiten.
Durch Schutzhüllen und Cover aus
ungeeignetem Material, z. B. mit
magnetischen Teilen.
Durch Anbauteile am Mobiltelefon, z.
B. Halterungen.
Durch Einstellungen am Mobiltele-
fon, z. B. zum Laden. Den entspre-
chenden Anweisungen auf dem
Control Display und in der Anleitung
des Mobiltelefons folgen, falls zutref-
fend.In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Grenzen des Systems
Ablagen
Fahrzeugausstattung
Sicherheitshinweise
WARNUNG
Lose Gegenstände oder Geräte mit einer
Kabelverbindung zum Fahrzeug, z. B.
Mobiltelefone, können während der Fahrt
durch den Innenraum geschleudert wer-
den, z. B. bei einem Unfall oder bei
Brems- oder Ausweichmanövern. Es
besteht Verletzungsgefahr. Lose Gegen-
stände oder Geräte mit einer Kabelverbin-
dung zum Fahrzeug im Innenraum
sichern.
HINWEIS
Rutschhemmende Unterlagen, z. B.
Anti-Rutsch-Matten können die Armatu-
rentafel beschädigen. Es besteht die
Gefahr von Sachschäden. Keine rutsch-
hemmenden Unterlagen verwenden.
Supra_OM_German_OM9A433M_1_2211.book 265 ページ ２０２２年８月３０日　火曜日　午後１時５６分

285
5 5-1. MOBILITÄT
MOBILITÄT
Die aktuellen Reifenfülldrücke können
für jeden montierten Reifen am Control
Display angezeigt werden.
Für eine korrekte Anzeige müssen die
Reifengrößen im System hinterlegt und
für die montierten Reifen eingestellt
worden sein, siehe Seite 295.
Der Wert des aktuellen Reifenfülldrucks
befindet sich am jeweiligen Reifen.
Reifen erwärmen sich beim Fahren. Mit
der Temperatur des Reifens erhöht sich
der Reifenfülldruck.
Reifen haben einen natürlichen, gleich-
mäßigen Reifenfülldruckverlust.
Befülleinrichtungen können bis zu 0,1
bar zu wenig anzeigen.
Die Reifenfülldruckangaben auf dem Reifenfülldruckschild an der Türsäule
beziehen sich nur auf kalte Reifen oder
Reifen, die die gleiche Temperatur wie
die Umgebungstemperatur haben.
Reifenfülldrücke nur bei kalten Reifen
prüfen, d. h.:
• Wenn das Fahrzeug eine Strecke
von nicht mehr als 2 km gefahren
wurde.
• Wenn das Fahrzeug nach einer
Fahrt mindestens 2 Stunden nicht
mehr bewegt wurde.
Reifenfülldruck des Notrads im Gepäc-
kraum regelmäßig prüfen und ggf. korri-
gieren.
1Soll-Reifenfülldrücke für die mon-
tierten Reifen am Fahrzeug ermit-
teln.
2Den Reifenfülldruck in allen vier
Reifen prüfen, z. B. mit einem Druc-
kmessgerät.
3Den Reifenfülldruck eines Reifens
korrigieren, wenn ein Wert zwi-
schen den aktuellen und angegebe-
nen Reifenfülldrücken abweicht.
4Prüfen, ob alle Ventilkappen auf den
Reifenventilen aufgeschraubt sind.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Reifendruckmonitor"
4Prüfen, ob die aktuellen Reifenfüll-
drücke vom Soll-Reifendruckwert
abweichen.
Für Australien/Neuseeland
WARNUNG
Die Reifenfülldruckangaben auf dem Rei-
fenschild gelten nur für Reifen, die explizit
auf dem Schild angegeben sind. Reifen-
fülldruckangaben für Reifen, die durch das
Schild abgedeckt sind – nach Größe,
Geschwindigkeitsklasse und Trag-
zahl/Lastindex – aber nicht explizit auf
dem Schild erwähnt werden, können
abweichen. Passende Reifenfülldruckan-
gaben entsprechend Angaben des Reifen-
herstellers vom Reifenhändler beschaffen.
Am Control Display
Reifenfülldruck prüfen
Allgemein
Prüfen über Reifenfülldruckanga-
ben an der Türsäule
Prüfen über Reifenfülldruckanga-
ben am Control Display
Supra_OM_German_OM9A433M_1_2211.book 285 ページ ２０２２年８月３０日　火曜日　午後１時５６分

2865-1. MOBILITÄT
5Den Reifenfülldruck eines Reifens
korrigieren, wenn ein Wert zwi-
schen den aktuellen und angegebe-
nen Reifenfülldrücken abweicht.
Die aktuelle Reifendruckanzeige kann
bei stehendem Fahrzeug eingeschränkt
sein.
Der Reifendruck wird nach einer kurzen
Fahrt aktualisiert.
Bei Reifen Druck Control (RDC):
Die korrigierten Reifenfülldrücke wer-
den automatisch beaufschlagt. Darauf
achten, dass die korrekten Reifenein-
stellungen vorgenommen wurden.
Bei Reifen, die nicht in den Reifenfüll-
druckinformationen am Control Display
zu finden sind, Reset der Reifen Druck
Control (RDC) durchführen.Reifenprofiltiefe von 3 mm nicht unter-
schreiten, sonst besteht hohe Aquapla-
ninggefahr.
Reifenprofiltiefe von 4 mm nicht unter-
schreiten, sonst ist die Wintertauglich-
keit eingeschränkt.
Es gibt Verschleißanzeigen des Reifen-
herstellers, die über den Reifenumfang
mit einer Höhe von mindestens 1,6 mm
verteilt sind, und die als Hinweis auf
einen Reifenprofilverschleiß dienen.
Die Positionen der Verschleißanzeigen
sind auf der Reifenseitenwand mit TWI,
Tread Wear Indicator (Profilverschleiß-
anzeiger), gekennzeichnet.
Ungeachtet der Verschleißanzeiger
sind die gesetzlichen Anforderungen an
die Mindestprofiltiefe zu beachten.
Nach Korrektur des Reifenfüll-
drucks
Geschwindigkeitsbuchstabe
BezeichnungHöchstgeschwindigkeit
Qbis zu 160 km/h
Rbis zu 170 km/h
Sbis zu 180 km/h
Tbis zu 190 km/h
Hbis zu 210 km/h
Fbis zu 240 km/h
Wbis zu 270 km/h
Ybis zu 300 km/h
(Y)mehr als 300 km/h
Reifenprofil
Sommerreifen
Winterreifen
Mindestprofiltiefe
Supra_OM_German_OM9A433M_1_2211.book 286 ページ ２０２２年８月３０日　火曜日　午後１時５６分

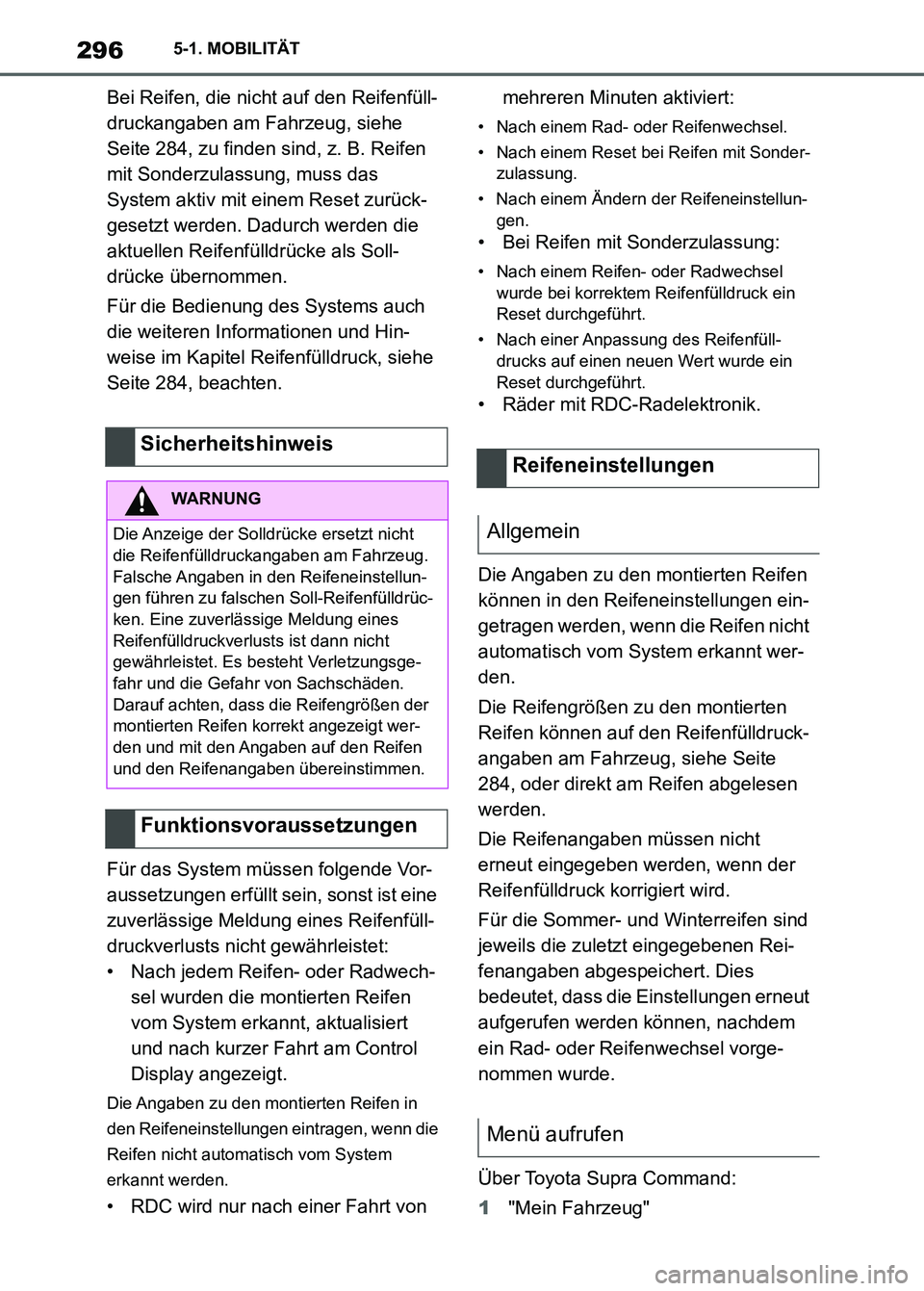

2965-1. MOBILITÄT
Bei Reifen, die nicht auf den Reifenfüll-
druckangaben am Fahrzeug, siehe
Seite 284, zu finden sind, z. B. Reifen
mit Sonderzulassung, muss das
System aktiv mit einem Reset zurück-
gesetzt werden. Dadurch werden die
aktuellen Reifenfülldrücke als Soll-
drücke übernommen.
Für die Bedienung des Systems auch
die weiteren Informationen und Hin-
weise im Kapitel Reifenfülldruck, siehe
Seite 284, beachten.
Für das System müssen folgende Vor-
aussetzungen erfüllt sein, sonst ist eine
zuverlässige Meldung eines Reifenfüll-
druckverlusts nicht gewährleistet:
• Nach jedem Reifen- oder Radwech-
sel wurden die montierten Reifen
vom System erkannt, aktualisiert
und nach kurzer Fahrt am Control
Display angezeigt.
Die Angaben zu den montierten Reifen in
den Reifeneinstellungen eintragen, wenn die
Reifen nicht automatisch vom System
erkannt werden.
• RDC wird nur nach einer Fahrt von mehreren Minuten aktiviert:
• Nach einem Rad- oder Reifenwechsel.
• Nach einem Reset bei Reifen mit Sonder-
zulassung.
• Nach einem Ändern der Reifeneinstellun-
gen.
• Bei Reifen mit Sonderzulassung:
• Nach einem Reifen- oder Radwechsel
wurde bei korrektem Reifenfülldruck ein
Reset durchgeführt.
• Nach einer Anpassung des Reifenfüll-
drucks auf einen neuen Wert wurde ein
Reset durchgeführt.
• Räder mit RDC-Radelektronik.
Die Angaben zu den montierten Reifen
können in den Reifeneinstellungen ein-
getragen werden, wenn die Reifen nicht
automatisch vom System erkannt wer-
den.
Die Reifengrößen zu den montierten
Reifen können auf den Reifenfülldruck-
angaben am Fahrzeug, siehe Seite
284, oder direkt am Reifen abgelesen
werden.
Die Reifenangaben müssen nicht
erneut eingegeben werden, wenn der
Reifenfülldruck korrigiert wird.
Für die Sommer- und Winterreifen sind
jeweils die zuletzt eingegebenen Rei-
fenangaben abgespeichert. Dies
bedeutet, dass die Einstellungen erneut
aufgerufen werden können, nachdem
ein Rad- oder Reifenwechsel vorge-
nommen wurde.
Über Toyota Supra Command:
1"Mein Fahrzeug"
Sicherheitshinweis
WARNUNG
Die Anzeige der Solldrücke ersetzt nicht
die Reifenfülldruckangaben am Fahrzeug.
Falsche Angaben in den Reifeneinstellun-
gen führen zu falschen Soll-Reifenfülldrüc-
ken. Eine zuverlässige Meldung eines
Reifenfülldruckverlusts ist dann nicht
gewährleistet. Es besteht Verletzungsge-
fahr und die Gefahr von Sachschäden.
Darauf achten, dass die Reifengrößen der
montierten Reifen korrekt angezeigt wer-
den und mit den Angaben auf den Reifen
und den Reifenangaben übereinstimmen.
Funktionsvoraussetzungen
Reifeneinstellungen
Allgemein
Menü aufrufen
Supra_OM_German_OM9A433M_1_2211.book 296 ページ ２０２２年８月３０日　火曜日　午後１時５６分

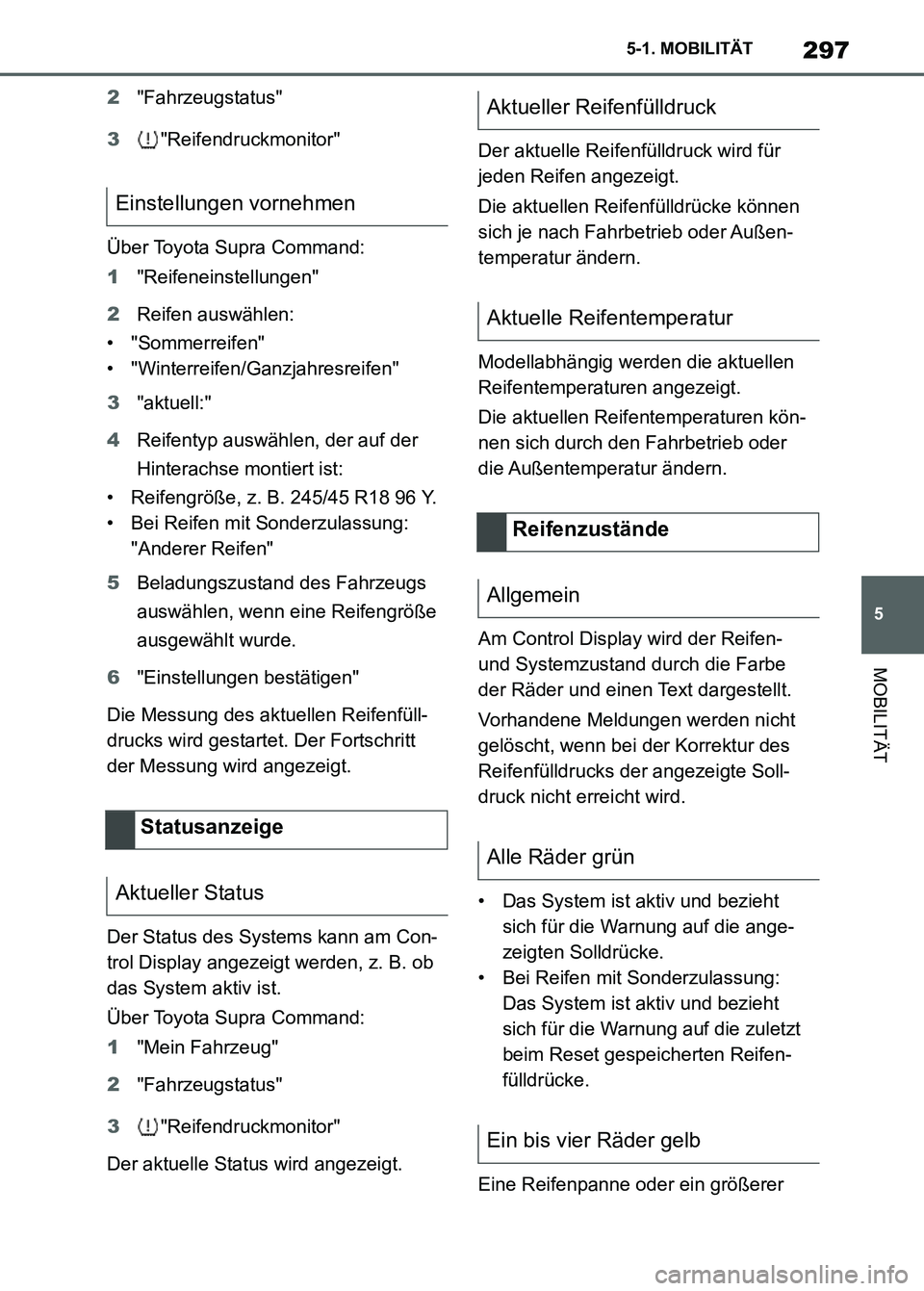

297
5 5-1. MOBILITÄT
MOBILITÄT
2"Fahrzeugstatus"
3"Reifendruckmonitor"
Über Toyota Supra Command:
1"Reifeneinstellungen"
2Reifen auswählen:
• "Sommerreifen"
• "Winterreifen/Ganzjahresreifen"
3"aktuell:"
4Reifentyp auswählen, der auf der
Hinterachse montiert ist:
• Reifengröße, z. B. 245/45 R18 96 Y.
• Bei Reifen mit Sonderzulassung:
"Anderer Reifen"
5Beladungszustand des Fahrzeugs
auswählen, wenn eine Reifengröße
ausgewählt wurde.
6"Einstellungen bestätigen"
Die Messung des aktuellen Reifenfüll-
drucks wird gestartet. Der Fortschritt
der Messung wird angezeigt.
Der Status des Systems kann am Con-
trol Display angezeigt werden, z. B. ob
das System aktiv ist.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Reifendruckmonitor"
Der aktuelle Status wird angezeigt.Der aktuelle Reifenfülldruck wird für
jeden Reifen angezeigt.
Die aktuellen Reifenfülldrücke können
sich je nach Fahrbetrieb oder Außen-
temperatur ändern.
Modellabhängig werden die aktuellen
Reifentemperaturen angezeigt.
Die aktuellen Reifentemperaturen kön-
nen sich durch den Fahrbetrieb oder
die Außentemperatur ändern.
Am Control Display wird der Reifen-
und Systemzustand durch die Farbe
der Räder und einen Text dargestellt.
Vorhandene Meldungen werden nicht
gelöscht, wenn bei der Korrektur des
Reifenfülldrucks der angezeigte Soll-
druck nicht erreicht wird.
• Das System ist aktiv und bezieht
sich für die Warnung auf die ange-
zeigten Solldrücke.
• Bei Reifen mit Sonderzulassung:
Das System ist aktiv und bezieht
sich für die Warnung auf die zuletzt
beim Reset gespeicherten Reifen-
fülldrücke.
Eine Reifenpanne oder ein größerer
Einstellungen vornehmen
Statusanzeige
Aktueller Status
Aktueller Reifenfülldruck
Aktuelle Reifentemperatur
Reifenzustände
Allgemein
Alle Räder grün
Ein bis vier Räder gelb
Supra_OM_German_OM9A433M_1_2211.book 297 ページ ２０２２年８月３０日　火曜日　午後１時５６分
