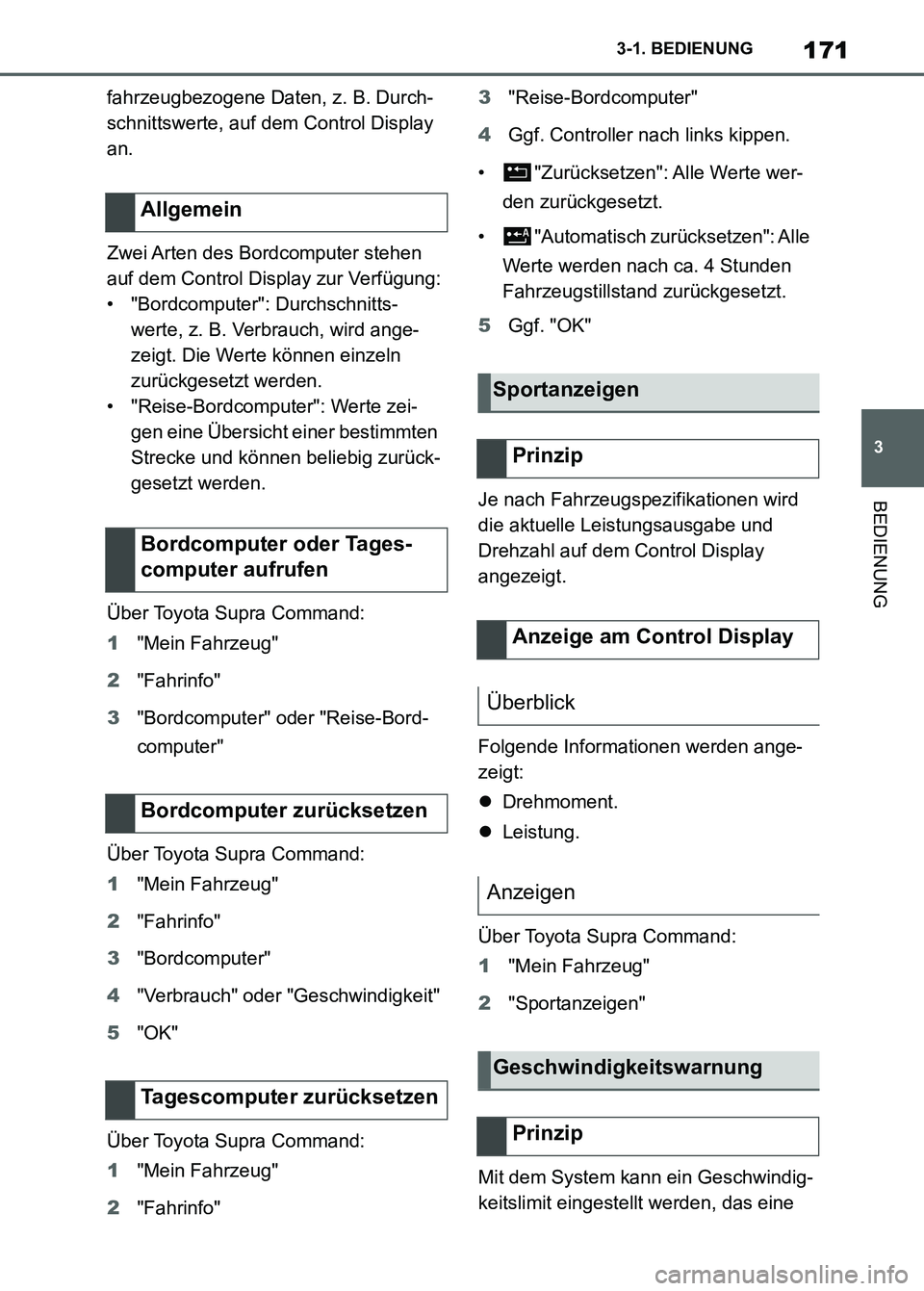

171
3 3-1. BEDIENUNG
BEDIENUNG
fahrzeugbezogene Daten, z. B. Durch-
schnittswerte, auf dem Control Display
an.
Zwei Arten des Bordcomputer stehen
auf dem Control Display zur Verfügung:
•"Bordcomputer": Durchschnitts-
werte, z. B. Verbrauch, wird ange-
zeigt. Die Werte können einzeln
zurückgesetzt werden.
• "Reise-Bordcomputer": Werte zei-
gen eine Übersicht einer bestimmten
Strecke und können beliebig zurück-
gesetzt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrinfo"
3"Bordcomputer" oder "Reise-Bord-
computer"
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrinfo"
3"Bordcomputer"
4"Verbrauch" oder "Geschwindigkeit"
5"OK"
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrinfo"3"Reise-Bordcomputer"
4Ggf. Controller nach links kippen.
• "Zurücksetzen": Alle Werte wer-
den zurückgesetzt.
• "Automatisch zurücksetzen": Alle
Werte werden nach ca. 4 Stunden
Fahrzeugstillstand zurückgesetzt.
5Ggf. "OK"
Je nach Fahrzeugspezifikationen wird
die aktuelle Leistungsausgabe und
Drehzahl auf dem Control Display
angezeigt.
Folgende Informationen werden ange-
zeigt:
Drehmoment.
Leistung.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Sportanzeigen"
Mit dem System kann ein Geschwindig-
keitslimit eingestellt werden, das eine
Allgemein
Bordcomputer oder Tages-
computer aufrufen
Bordcomputer zurücksetzen
Tagescomputer zurücksetzen
Sportanzeigen
Prinzip
Anzeige am Control Display
Überblick
Anzeigen
Geschwindigkeitswarnung
Prinzip
Supra_OM_German_OM9A433M_1_2211.book 171 ページ ２０２２年８月３０日　火曜日　午後１時５６分

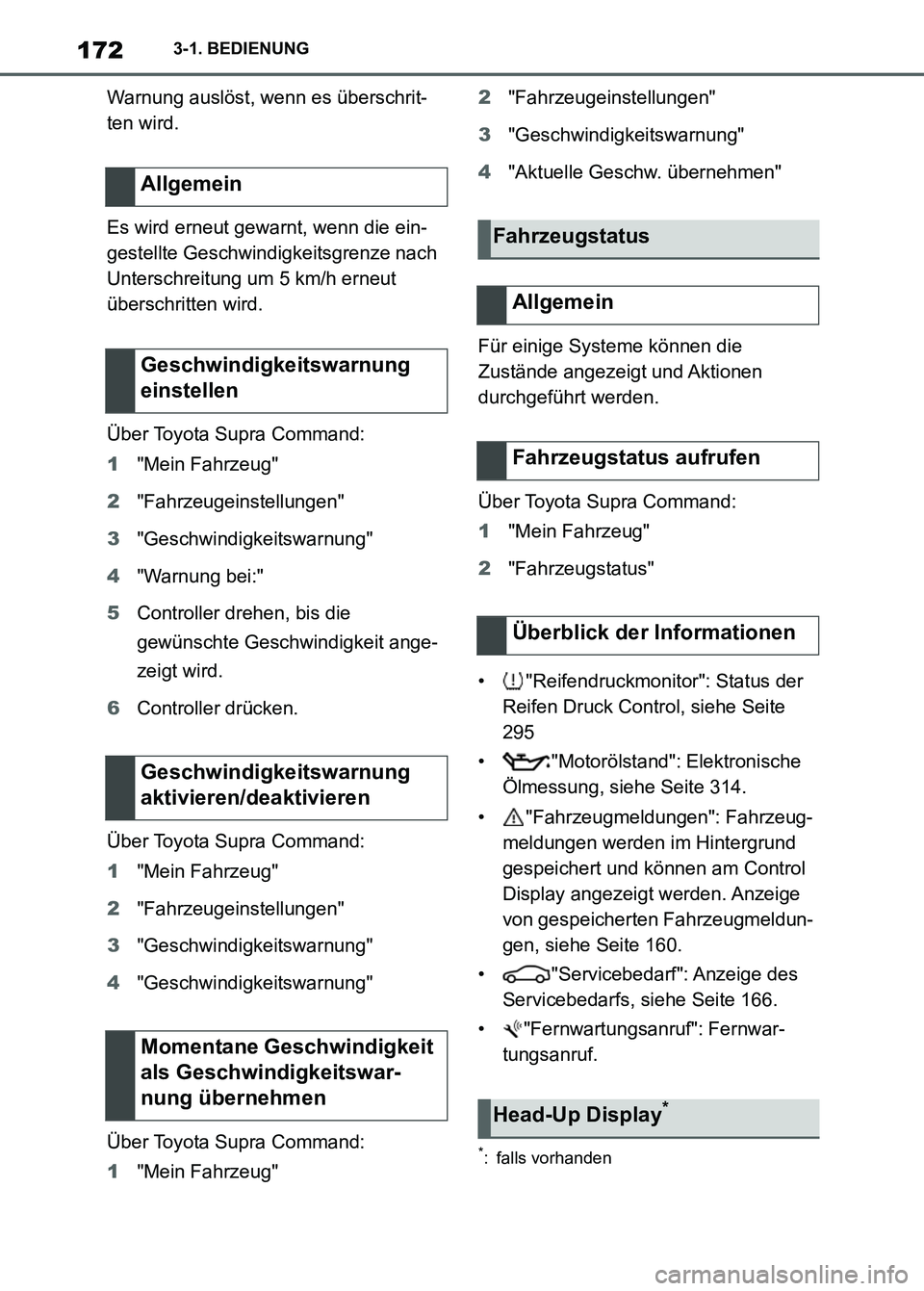

1723-1. BEDIENUNG
Warnung auslöst, wenn es überschrit-
ten wird.
Es wird erneut gewarnt, wenn die ein-
gestellte Geschwindigkeitsgrenze nach
Unterschreitung um 5 km/h erneut
überschritten wird.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Geschwindigkeitswarnung"
4"Warnung bei:"
5Controller drehen, bis die
gewünschte Geschwindigkeit ange-
zeigt wird.
6Controller drücken.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Geschwindigkeitswarnung"
4"Geschwindigkeitswarnung"
Über Toyota Supra Command:
1"Mein Fahrzeug"2"Fahrzeugeinstellungen"
3"Geschwindigkeitswarnung"
4"Aktuelle Geschw. übernehmen"
Für einige Systeme können die
Zustände angezeigt und Aktionen
durchgeführt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
• "Reifendruckmonitor": Status der
Reifen Druck Control, siehe Seite
295
• "Motorölstand": Elektronische
Ölmessung, siehe Seite 314.
• "Fahrzeugmeldungen": Fahrzeug-
meldungen werden im Hintergrund
gespeichert und können am Control
Display angezeigt werden. Anzeige
von gespeicherten Fahrzeugmeldun-
gen, siehe Seite 160.
• "Servicebedarf": Anzeige des
Servicebedarfs, siehe Seite 166.
• "Fernwartungsanruf": Fernwar-
tungsanruf.
*: falls vorhanden
Allgemein
Geschwindigkeitswarnung
einstellen
Geschwindigkeitswarnung
aktivieren/deaktivieren
Momentane Geschwindigkeit
als Geschwindigkeitswar-
nung übernehmen
Fahrzeugstatus
Allgemein
Fahrzeugstatus aufrufen
Überblick der Informationen
Head-Up Display*
Supra_OM_German_OM9A433M_1_2211.book 172 ページ ２０２２年８月３０日　火曜日　午後１時５６分

173
3 3-1. BEDIENUNG
BEDIENUNG
Das System projiziert wichtige Informa-
tionen in das Sichtfeld des Fahrers, z.
B. die Geschwindigkeit.
Der Fahrer kann Informationen aufneh-
men, ohne den Blick von der Straße
abzuwenden.
Informationen zur Reinigung des
Head-Up Displays beachten, siehe
Seite 355.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Head-Up Display"
5"Head-Up Display"
Im Head-Up Display werden folgende Informationen angezeigt:
Geschwindigkeit.
Navigationshinweise.
Fahrzeugmeldungen.
Auswahlliste in der Instrumenten-
kombination.
Fahrerassistenzsysteme.
Einige dieser Informationen werden nur
bei Bedarf kurzzeitig angezeigt.
Beim Head-Up Display stehen ver-
schiedene Ansichten zur Verfügung.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Head-Up Display"
5Gewünschte Einstellung auswäh-
len.
Die Helligkeit passt sich automatisch an
die Umgebungshelligkeit an.
Die Standardeinstellung kann manuell
eingestellt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Head-Up Display"
5"Helligkeit"
6Controller drehen, bis die
gewünschte Helligkeit erreicht ist.
7Controller drücken.
Prinzip
Allgemein
Überblick
Ein-/Ausschalten
Anzeige
Überblick
Ansicht auswählen
Helligkeit einstellen
Supra_OM_German_OM9A433M_1_2211.book 173 ページ ２０２２年８月３０日　火曜日　午後１時５６分

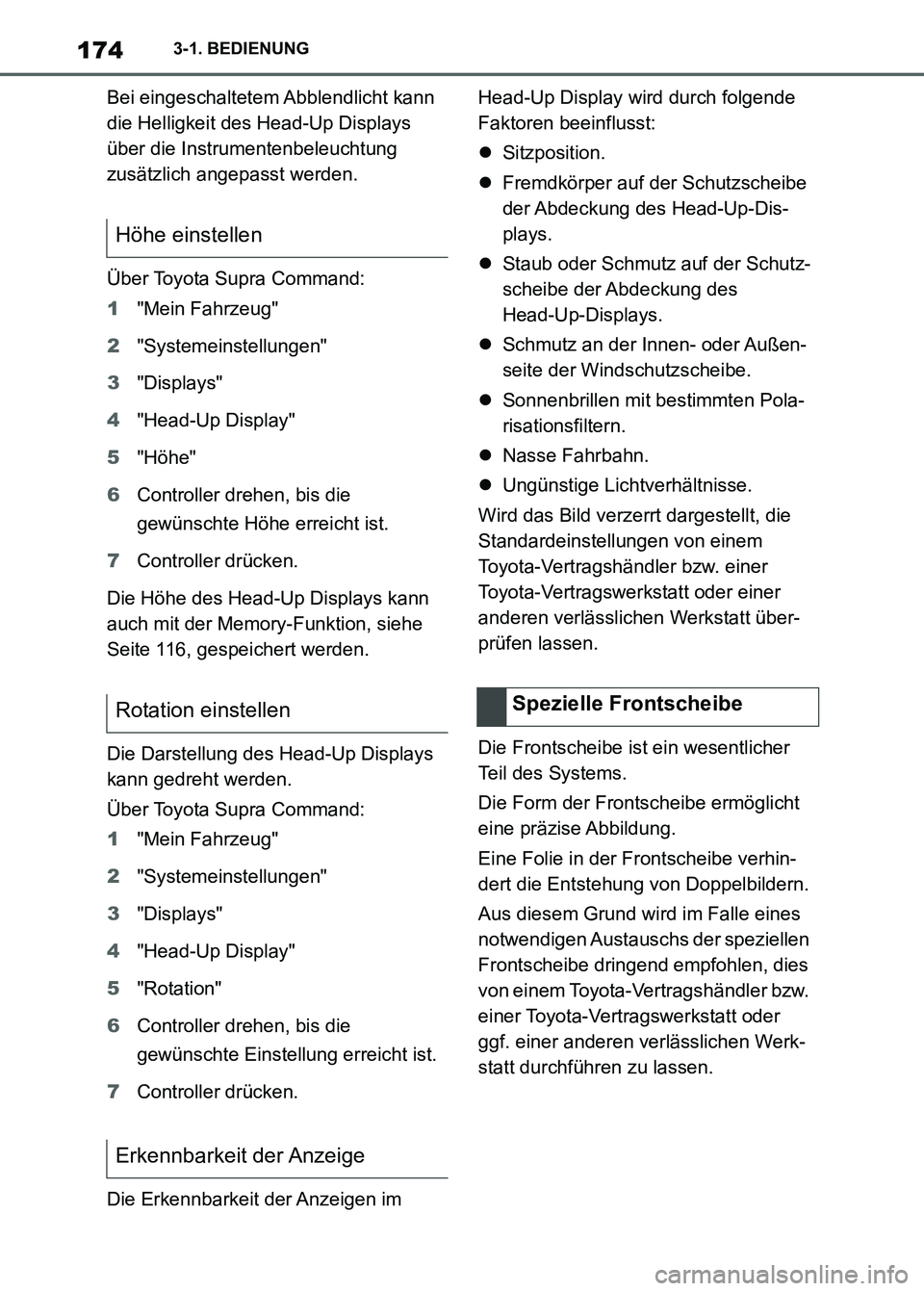

1743-1. BEDIENUNG
Bei eingeschaltetem Abblendlicht kann
die Helligkeit des Head-Up Displays
über die Instrumentenbeleuchtung
zusätzlich angepasst werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Head-Up Display"
5"Höhe"
6Controller drehen, bis die
gewünschte Höhe erreicht ist.
7Controller drücken.
Die Höhe des Head-Up Displays kann
auch mit der Memory-Funktion, siehe
Seite 116, gespeichert werden.
Die Darstellung des Head-Up Displays
kann gedreht werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Displays"
4"Head-Up Display"
5"Rotation"
6Controller drehen, bis die
gewünschte Einstellung erreicht ist.
7Controller drücken.
Die Erkennbarkeit der Anzeigen im Head-Up Display wird durch folgende
Faktoren beeinflusst:
Sitzposition.
Fremdkörper auf der Schutzscheibe
der Abdeckung des Head-Up-Dis-
plays.
Staub oder Schmutz auf der Schutz-
scheibe der Abdeckung des
Head-Up-Displays.
Schmutz an der Innen- oder Außen-
seite der Windschutzscheibe.
Sonnenbrillen mit bestimmten Pola-
risationsfiltern.
Nasse Fahrbahn.
Ungünstige Lichtverhältnisse.
Wird das Bild verzerrt dargestellt, die
Standardeinstellungen von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt über-
prüfen lassen.
Die Frontscheibe ist ein wesentlicher
Teil des Systems.
Die Form der Frontscheibe ermöglicht
eine präzise Abbildung.
Eine Folie in der Frontscheibe verhin-
dert die Entstehung von Doppelbildern.
Aus diesem Grund wird im Falle eines
notwendigen Austauschs der speziellen
Frontscheibe dringend empfohlen, dies
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
ggf. einer anderen verlässlichen Werk-
statt durchführen zu lassen.
Höhe einstellen
Rotation einstellen
Erkennbarkeit der Anzeige
Spezielle Frontscheibe
Supra_OM_German_OM9A433M_1_2211.book 174 ページ ２０２２年８月３０日　火曜日　午後１時５６分

185
3 3-1. BEDIENUNG
BEDIENUNG
Das System prüfen lassen.
Die Wucht, mit der der Fahrer- und Bei-
fahrerairbag auslösen, hängt von der
Position des Fahrer- und Beifahrersit-
zes ab.
Um die Genauigkeit dieser Funktion dauerhaft aufrechtzuerhalten, müssen
die Vordersitze nach Erscheinen einer
entsprechenden Meldung auf dem Con-
trol Display kalibriert werden.
Weitere Informationen:
Elektrisch einstellbare Sitze, siehe
Seite S.106.
Diese Airbags dürfen nicht anstelle von
Sicherheitsgurten verwendet werden.
Die SRS-Frontairbags und SRS-Knie-
airbags dienen der Ergänzung von
Sicherheitsgurten. Um ihre Wirksamkeit
als Insassenschutzvorrichtung zu erhö-
hen, dürfen sie nicht anstelle von
Sicherheitsgurten verwendet werden.
SRS (Supplemental Restraint System) steht
als Akronym für Zusätzliches Rückhaltesy-
stem.
Im Falle einer Kollision halten die
Sicherheitsgurte die Insassen im Sitz
zurück. Wenn jedoch die Einwirkung
des Aufpralls besonders stark ist,
besteht die Gefahr, dass der Kopf
sowie der Brustkorb des Insassen mit
dem Lenkrad, der Armaturentafel und
der Frontscheibe in Kontakt kommt. Die
SRS-Frontairbags und SRS-Knieair-
bags lösen (entfalten sich) in diesem
Fall aus, indem sie unmittelbar ein Luft-
kissen aufblasen und die Aufprallkraft
auf die Insassen abmildern. Hierbei
entsteht kein direkter Kontakt des Kop-
fes, Brustkorbs und der Knie mit dem
Lenkrad usw.
Die SRS-Frontairbags und SRS-Knie-
WARNUNG
Unsachgemäß durchgeführte Arbeiten
können einen Ausfall, eine Störung oder
ein unbeabsichtigtes Auslösen des Air-
bagsystems zur Folge haben. Bei einer
Störung könnte das Airbagsystem bei
einem Unfall trotz entsprechender Unfall-
schwere nicht wie vorgesehen auslösen.
Es besteht Verletzungsgefahr oder
Lebensgefahr. Prüfung, Reparatur oder
Demontage und Verschrottung des Air-
bagsystems von einem Toyota-Vertrags-
händler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt durchführen
lassen.
Anzeige in der Instrumentenkom-
bination
Beim Einschalten der Fahrbereit-
schaft leuchtet die Warnleuchte
in der Instrumentenkombination
kurz auf und zeigt damit die
Funktionsbereitschaft des
gesamten Airbagsystems und
der Gurtstrammer an.
Funktionsstörung
Warnleuchte leuchtet beim
Einschalten der Fahrbereit-
schaft nicht auf.
Warnleuchte leuchtet perma-
nent.
Krafteinwirkung des Fahrer-
und Beifahrerairbags
Einstellen der Vordersitzposi-
tion
SRS-Frontairbag/SRS-Knie-
airbag
Supra_OM_German_OM9A433M_1_2211.book 185 ページ ２０２２年８月３０日　火曜日　午後１時５６分

199
3 3-1. BEDIENUNG
BEDIENUNG
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Toyota Supra Safety"
4"Frontkollisionswarnung"
5Gewünschte Einstellung auswäh-
len:
"früh"
"mittel"
"spät": Es werden nur Akutwarnun-
gen angezeigt.
In der Instrumentenkombination und
ggf. im Head-Up Display wird ein Warn-
symbol angezeigt, wenn eine Kollision
mit einem erkannten Fahrzeug droht.
Es wird eine Vorwarnung ausgegeben,
z. B. bei drohender Gefahr eines Auf-
pralls oder wenn der Abstand zum vor-
ausfahrenden Fahrzeug zu gering ist.
Bei einer Vorwarnung muss der Fahrer selbst eingreifen.
Eine Akutwarnung wird bei unmittelba-
rer Kollisionsgefahr angezeigt, wenn
sich das Fahrzeug mit hoher Differenz-
geschwindigkeit einem anderen Objekt
nähert.
Bei einer Akutwarnung muss der Fah-
rer selbst eingreifen. Abhängig von der
Fahrsituation und der Fahrzeugausstat-
tung wird die Akutwarnung durch einen
kurzen Anbremsruck unterstützt.
Bei der Warnzeitpunkteinstellung "spät"
entfällt der Anbremsruck.
Bei Kollisionsgefahr unterstützt das
System ggf. zudem durch einen auto-
matischen Bremseingriff.
Eine Akutwarnung kann auch ohne vor-
hergehende Vorwarnung ausgelöst
werden.
Die Warnung fordert den Fahrer dazu
auf, persönlich einzugreifen. Wenn die
Bremse gedrückt wird, während eine
Warnung ausgegeben wird, wird je
nach Situation die maximal erforderli-
che Bremskraft angewendet. Dazu
muss das Bremspedal schnell und fest
genug durchgetreten werden.
Zusätzlich kann das System bei Kollisi-
onsgefahr ggf. durch einen automati-
schen Bremseingriff unterstützen.
Das Fahrzeug kann bei niedriger
Geschwindigkeit bis zum Stillstand
abgebremst werden.
Schaltgetriebe: Bei einem Bremseingriff
bis zum Stillstand kann der Motor aus-
geschaltet werden.
Warnzeitpunkt einstellen
Warnung mit Bremsfunktion
Anzeige
SymbolMaßnahme
Symbol leuchtet rot: Vorwar-
nung.
Bremsen und Abstand ver-
größern.
Symbol blinkt rot und ein
Signal ertönt: Akutwarnung.
Bremsen und ggf. auswei-
chen.
Vorwarnung
Akutwarnung mit Bremsfunktion
Bremseingriff
Supra_OM_German_OM9A433M_1_2211.book 199 ページ ２０２２年８月３０日　火曜日　午後１時５６分

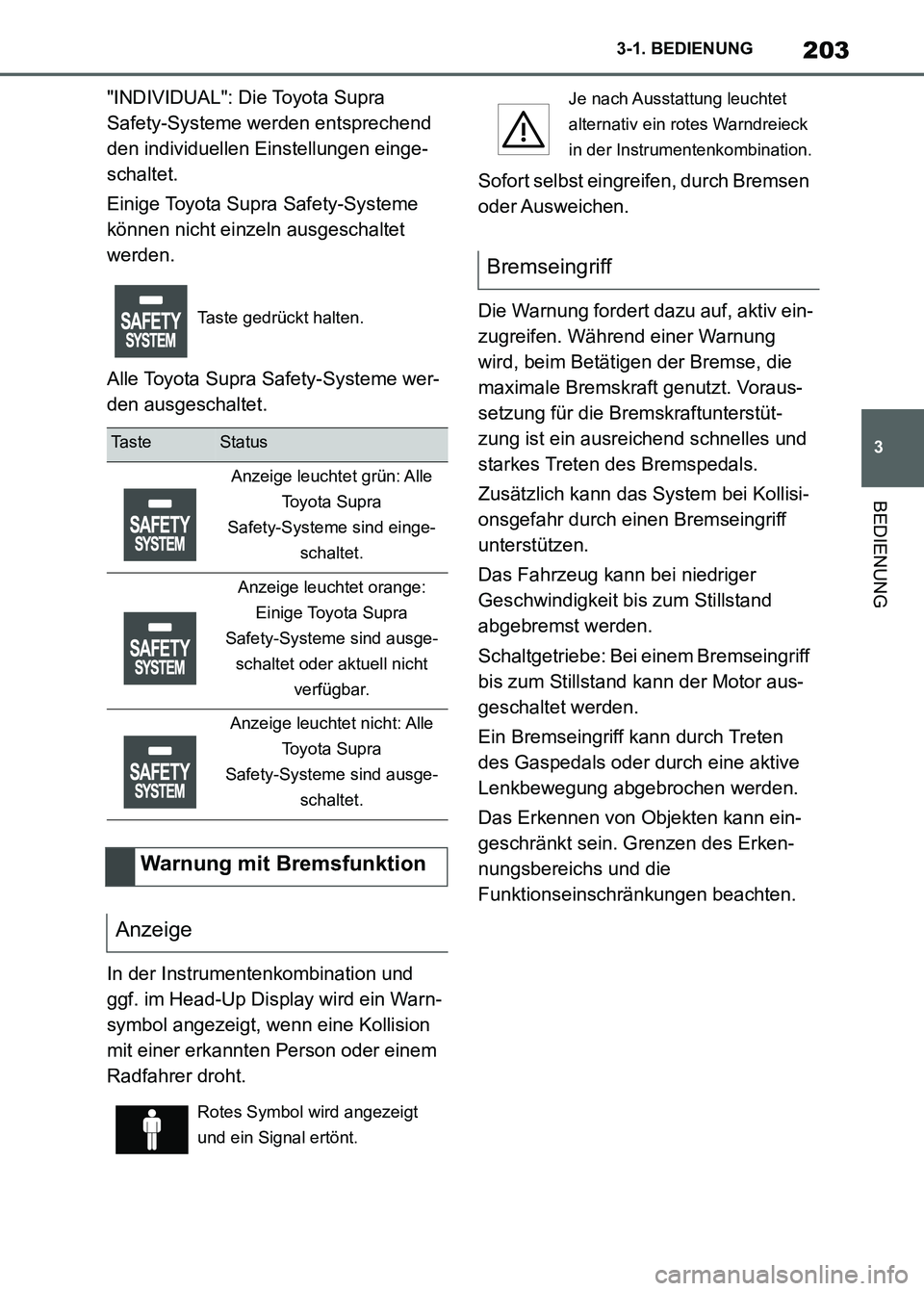

203
3 3-1. BEDIENUNG
BEDIENUNG
"INDIVIDUAL": Die Toyota Supra
Safety-Systeme werden entsprechend
den individuellen Einstellungen einge-
schaltet.
Einige Toyota Supra Safety-Systeme
können nicht einzeln ausgeschaltet
werden.
Alle Toyota Supra Safety-Systeme wer-
den ausgeschaltet.
In der Instrumentenkombination und
ggf. im Head-Up Display wird ein Warn-
symbol angezeigt, wenn eine Kollision
mit einer erkannten Person oder einem
Radfahrer droht.Sofort selbst eingreifen, durch Bremsen
oder Ausweichen.
Die Warnung fordert dazu auf, aktiv ein-
zugreifen. Während einer Warnung
wird, beim Betätigen der Bremse, die
maximale Bremskraft genutzt. Voraus-
setzung für die Bremskraftunterstüt-
zung ist ein ausreichend schnelles und
starkes Treten des Bremspedals.
Zusätzlich kann das System bei Kollisi-
onsgefahr durch einen Bremseingriff
unterstützen.
Das Fahrzeug kann bei niedriger
Geschwindigkeit bis zum Stillstand
abgebremst werden.
Schaltgetriebe: Bei einem Bremseingriff
bis zum Stillstand kann der Motor aus-
geschaltet werden.
Ein Bremseingriff kann durch Treten
des Gaspedals oder durch eine aktive
Lenkbewegung abgebrochen werden.
Das Erkennen von Objekten kann ein-
geschränkt sein. Grenzen des Erken-
nungsbereichs und die
Funktionseinschränkungen beachten.
Taste gedrückt halten.
Ta s t eStatus
Anzeige leuchtet grün: Alle
Toyota Supra
Safety-Systeme sind einge-
schaltet.
Anzeige leuchtet orange:
Einige Toyota Supra
Safety-Systeme sind ausge-
schaltet oder aktuell nicht
verfügbar.
Anzeige leuchtet nicht: Alle
Toyota Supra
Safety-Systeme sind ausge-
schaltet.
Warnung mit Bremsfunktion
Anzeige
Rotes Symbol wird angezeigt
und ein Signal ertönt.
Je nach Ausstattung leuchtet
alternativ ein rotes Warndreieck
in der Instrumentenkombination.
Bremseingriff
Supra_OM_German_OM9A433M_1_2211.book 203 ページ ２０２２年８月３０日　火曜日　午後１時５６分

215
3 3-1. BEDIENUNG
BEDIENUNG
Fahrtdauer.
Das System ist ab ca. 70 km/h aktiv
und kann zusätzlich eine Pausenemp-
fehlung anzeigen.
Die Pausenempfehlung kann auch über
Toyota Supra Command ein- oder aus-
geschaltet und eingestellt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Driver Attention Control"
4Gewünschte Einstellung auswäh-
len:
“aus”: Es wird keine Pausenempfeh-
lung gegeben.
“Standard”: Die Pausenempfehlung
wird mit einem definierten Wert
gegeben.
“Sensitiv”: Die Pausenempfehlung
wird früher gegeben.
Zeigt der Fahrer Anzeichen von nach-
lassender Aufmerksamkeit oder Ermü-
dung, wird ein Hinweis am Control
Display mit der Empfehlung angezeigt,
eine Pause einzulegen.
Während der Anzeige können folgende
Einstellungen ausgewählt werden:
"Nicht mehr fragen"
"Haltemöglichkeiten"
"Später erinnern"
Die Pausenempfehlung wird nach 20 Minu-
ten wiederholt.
Nach einer Pause kann frühestens
nach ca. 45 Minuten wieder eine Pau-
senempfehlung angezeigt werden.
Die Funktion kann z. B. in folgenden
Situationen eingeschränkt sein und es
wird keine oder eine falsche Warnung
ausgegeben:
Wenn die Uhrzeit falsch eingestellt
ist.
Wenn die gefahrene Geschwindig-
keit überwiegend unter ca. 65 km/h
(40 mp/h) beträgt.
Bei sportlicher Fahrweise, z. B. bei
starker Beschleunigung oder schnel-
ler Kurvenfahrt.
In aktiven Fahrsituationen, z. B. häu-
fige Spurwechsel.
Bei schlechtem Fahrbahnzustand.
Bei starkem Seitenwind.
Das System wird ca. 45 Minuten nach
dem Abstellen des Fahrzeugs zurück-
gesetzt, z. B. bei einer Pause auf einer
längeren Autobahnfahrt.
Pausenempfehlung
Einstellen
Anzeige
Grenzen des Systems
Supra_OM_German_OM9A433M_1_2211.book 215 ページ ２０２２年８月３０日　火曜日　午後１時５６分
