2383-1. BEDIENUNG
Die Abstandsinformation ist in folgen-
den Situationen aktiv:
Dynamische Radar-Geschwindig-
keitsregelung ausgeschaltet.
Anzeige im Head-Up Display ausge-
wählt, siehe Seite 172.
Abstand zu gering.
Geschwindigkeit über ca. 70 km/h.
Weitere Informationen:
• Kameras, siehe Seite 50.
• Radarsensoren, siehe Seite 51.
Das Erkennungsvermögen des
Systems und das automatische Brems-
vermögen sind begrenzt.
Z. B. können Zweiräder möglicherweise
nicht erkannt werden.Das System verzögert nicht in folgen-
den Situationen:
Bei Fußgängern oder ähnlich lang-
samen Verkehrsteilnehmern.
Bei roten Ampeln.
Bei Querverkehr.
Bei Gegenverkehr.
Bei plötzlichem Ausscheren eines vor-
ausfahrenden Fahrzeugs auf die
eigene Spur kann das System den
gewählten Abstand ggf. nicht automa-
tisch wiederherstellen. Der gewählte
Abstand kann unter Umständen auch
bei hohen Geschwindigkeitsunterschie-
den zu vorausfahrenden Fahrzeugen
nicht wiederhergestellt werden, z. B.
bei einem schnellen Annähern an einen
LKW. Das System fordert bei sicher
erkanntem vorausfahrenden Fahrzeug
zum Eingreifen durch Bremsen und ggf.
Ausweichen auf.
Abstandsinformation
Das Symbol wird angezeigt,
wenn der Abstand zum voraus-
fahrenden Fahrzeug zu gering
ist.
Grenzen des Systems
Systemgrenzen der Sensoren
Erkennungsbereich
Verzögerung
Ausscherende Fahrzeuge
Supra_OM_German_OM9A433M_1_2211.book 238 ページ ２０２２年８月３０日　火曜日　午後１時５６分

2423-1. BEDIENUNG
Parksensoren unterstützen beim Ein-
parken. Langsame Annäherung an ein
Objekt vor oder hinter dem Fahrzeug
wird durch Signaltöne und die Anzeige
am Control Display angezeigt.
Je nach Ausstattungsversion: Hinder-
nisse an der Seite des Fahrzeugs, die
von den seitlichen Ultraschallsensoren
erkannt werden, können ggf. von der
Funktion Flankenschutz, siehe Seite
245, gemeldet werden.
Die Ultraschallsensoren zum Messen
der Abstände befinden sich in den
Stoßfängern und ggf. seitlich am Fahr-
zeug.
Die Reichweite beträgt je nach Hinder-
nis und Umgebungsbedingungen ca. 2
m.
Wenn sich das Fahrzeug einem Objekt
auf 70 cm nähert und ein Aufprall droht,
wird eine akustische Warnung ausge-
geben.
Bei Objekten hinter dem Fahrzeug
erfolgt die akustische Warnung bereits
bei einem Abstand von ca. 1,50 m.
Parksensoren
Prinzip
AllgemeinSicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht die Gefahr
eines Unfalls. Fahrweise den Verkehrsver-
hältnissen anpassen. Verkehrsgeschehen
und Fahrzeugumfeld durch direkten Blick
zusätzlich kontrollieren und ggf. aktiv ein-
greifen.
WARNUNG
Durch hohe Geschwindigkeiten bei akti-
vierten Parksensoren kann es aufgrund
physikalischer Gegebenheiten zu einer
verspäteten Warnung kommen. Es besteht
Verletzungsgefahr oder die Gefahr von
Sachschäden. Schnelles Zufahren auf ein
Objekt vermeiden. Schnelles Losfahren
vermeiden, während die Parksensoren
noch nicht aktiv sind.
Überblick
Taste im Fahrzeug
Parkassistenztaste
Supra_OM_German_OM9A433M_1_2211.book 242 ページ ２０２２年８月３０日　火曜日　午後１時５６分

2443-1. BEDIENUNG
Abstand kleiner als ca. 20 cm, ertönt
ein abwechselnder Dauerton.
Intervallton und Dauerton werden beim
Einlegen der Wählhebelposition P
abgeschaltet.
Der Intervallton wird bei stehendem
Fahrzeug nach kurzer Zeit abgeschal-
tet.
Wenn sich ein Objekt bei stehendem
Fahrzeug nähert, wird das akustische
Signal wieder aktiviert.
■Lautstärke
Die Lautstärke des Parksenso-
ren-Signaltons kann eingestellt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Systemeinstellungen"
3"Klang"
4"Lautstärkenausgleich"
5"Nur Parksensoren"
6Gewünschten Wert einstellen.
Die Annäherung an ein Objekt wird am
Control Display angezeigt. Weiter ent-
fernte Objekte werden dort bereits
angezeigt, bevor ein Signal ertönt.
Die Anzeige wird eingeblendet, sobald
die Parksensoren aktiviert werden.Der Erfassungsbereich der Sensoren
wird in den Farben Grün, Gelb und Rot
dargestellt, wenn dort Hindernisse
erkannt werden.
Zur besseren Einschätzung des Platz-
bedarfs werden Fahrspurlinien einge-
blendet.
Wird das Bild der Rückfahrkamera
angezeigt, kann auf die Parksensoren
oder ggf. eine andere Ansicht mit Hin-
dernismarkierungen umgeschaltet wer-
den:
1Ggf. den Controller nach links drüc-
ken.
2Z. B. "Nur Parksensoren"
RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr),
siehe Seite 249: Je nach Ausstattung
wird in der Parksensoranzeige auch vor
Fahrzeugen gewarnt, die sich vorn oder
hinten von der Seite nähern.
Die Notbremsfunktion der Parksenso-
ren leitet bei akuter Kollisionsgefahr
eine Notbremsung ein.
Aufgrund von Systemgrenzen kann
eine Kollision nicht unter allen Umstän-
den verhindert werden.
Die Funktion steht unterhalb von
Schrittgeschwindigkeit bei Rückwärts-
fahrt oder Rückwärtsrollen zur Verfü-
Optische Warnung
Je nach Ausstattungsver-
sion: Notbremsfunktion,
Parksensoren mit Notbrems-
funktion
Prinzip
Allgemein
Supra_OM_German_OM9A433M_1_2211.book 244 ページ ２０２２年８月３０日　火曜日　午後１時５６分

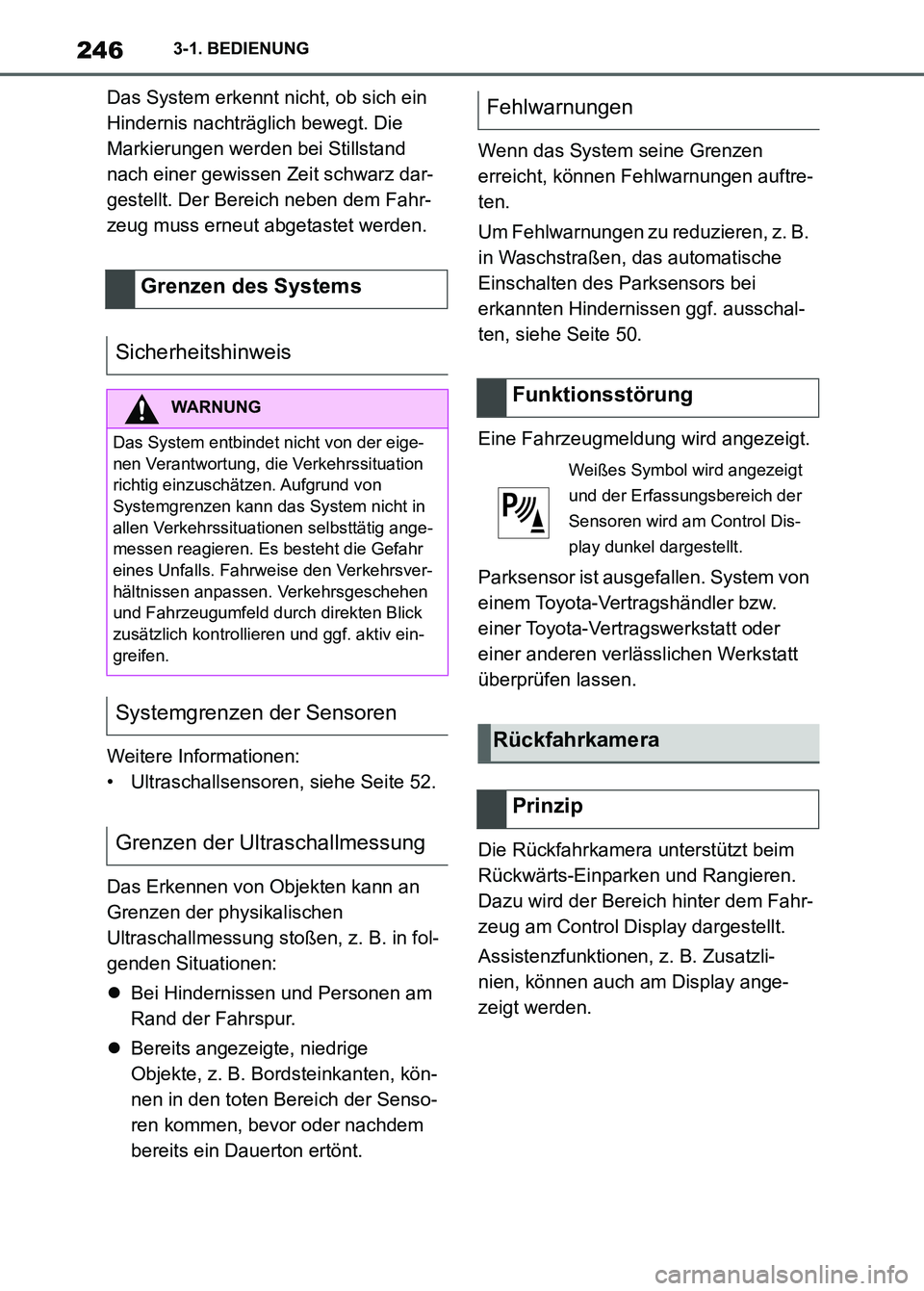

2463-1. BEDIENUNG
Das System erkennt nicht, ob sich ein
Hindernis nachträglich bewegt. Die
Markierungen werden bei Stillstand
nach einer gewissen Zeit schwarz dar-
gestellt. Der Bereich neben dem Fahr-
zeug muss erneut abgetastet werden.
Weitere Informationen:
• Ultraschallsensoren, siehe Seite 52.
Das Erkennen von Objekten kann an
Grenzen der physikalischen
Ultraschallmessung stoßen, z. B. in fol-
genden Situationen:
Bei Hindernissen und Personen am
Rand der Fahrspur.
Bereits angezeigte, niedrige
Objekte, z. B. Bordsteinkanten, kön-
nen in den toten Bereich der Senso-
ren kommen, bevor oder nachdem
bereits ein Dauerton ertönt.Wenn das System seine Grenzen
erreicht, können Fehlwarnungen auftre-
ten.
Um Fehlwarnungen zu reduzieren, z. B.
in Waschstraßen, das automatische
Einschalten des Parksensors bei
erkannten Hindernissen ggf. ausschal-
ten, siehe Seite 50.
Eine Fahrzeugmeldung wird angezeigt.
Parksensor ist ausgefallen. System von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
überprüfen lassen.
Die Rückfahrkamera unterstützt beim
Rückwärts-Einparken und Rangieren.
Dazu wird der Bereich hinter dem Fahr-
zeug am Control Display dargestellt.
Assistenzfunktionen, z. B. Zusatzli-
nien, können auch am Display ange-
zeigt werden.
Grenzen des Systems
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht die Gefahr
eines Unfalls. Fahrweise den Verkehrsver-
hältnissen anpassen. Verkehrsgeschehen
und Fahrzeugumfeld durch direkten Blick
zusätzlich kontrollieren und ggf. aktiv ein-
greifen.
Systemgrenzen der Sensoren
Grenzen der Ultraschallmessung
Fehlwarnungen
Funktionsstörung
Weißes Symbol wird angezeigt
und der Erfassungsbereich der
Sensoren wird am Control Dis-
play dunkel dargestellt.
Rückfahrkamera
Prinzip
Supra_OM_German_OM9A433M_1_2211.book 246 ページ ２０２２年８月３０日　火曜日　午後１時５６分

247
3 3-1. BEDIENUNG
BEDIENUNG
Das System wird über folgende Senso-
ren gesteuert:
• Rückfahrkamera.
Weitere Informationen:
Sensoren des Fahrzeugs, siehe Seite
50.Das System wird automatisch einge-
schaltet, wenn bei laufendem Motor
Wählhebelposition R eingelegt wird.
Das System schaltet bei Überschrei-
tung einer bestimmten Fahrstrecke
oder Geschwindigkeit aus.
Bei Bedarf das System wieder ein-
schalten.
Ein: LED leuchtet.
Aus: LED erlischt.
Am Control Display werden die Parkas-
sistenzfunktionen angezeigt.
Wenn nicht die Ansicht der Rückfahrka-
mera angezeigt wird, die Ansicht über
Toyota Supra Command wechseln:
1Ggf. den Controller zur Seite kip-
pen.
2"Rückfahrkamera"
Das Bild der Rückfahrkamera wird
angezeigt.
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von
Systemgrenzen kann das System nicht in
allen Verkehrssituationen selbsttätig ange-
messen reagieren. Es besteht die Gefahr
eines Unfalls. Fahrweise den Verkehrsver-
hältnissen anpassen. Verkehrsgeschehen
und Fahrzeugumfeld durch direkten Blick
zusätzlich kontrollieren und ggf. aktiv ein-
greifen.
Überblick
Je nach Ausstattung: Taste im
Fahrzeug
Parkassistenztaste
Sensoren
Ein-/Ausschalten
Automatisch einschalten
Automatisch ausschalten bei Vor-
wärtsfahrt
Je nach Ausstattung: Manuell
ein-/ausschalten
Parkassistenztaste drücken.
Ansicht über Toyota Supra Com-
mand wechseln
Supra_OM_German_OM9A433M_1_2211.book 247 ページ ２０２２年８月３０日　火曜日　午後１時５６分

2483-1. BEDIENUNG
Rückfahrkamera ist eingeschaltet.
Den Erfassungsbereich der Kamera
freihalten. Überstehendes Ladegut
oder Kofferraumträger, die nicht an
eine Anhängersteckdose ange-
schlossen sind, können den Erfas-
sungsbereich der Kamera
einschränken.
Mehrere Assistenzfunktionen können
gleichzeitig aktiv sein.
Die Assistenzfunktionen können manu-
ell aktiviert werden.
1Ggf. Controller nach links kippen.
2Bei entsprechender Ausstattung:
"Kamerabild"
3
"Parkhilfslinien".
Fahrspurlinien und Wendekreislinien werden
angezeigt, siehe Seite 248.
"Hindernismarkierung"
Je nach Ausstattung werden die von den
Parksensoren erkannten Hindernisse durch
Markierungen angezeigt, siehe Seite
249.
■Fahrspurlinien
Die Fahrspurlinien helfen, den benötig-
ten Platzbedarf beim Einparken und
Rangieren auf ebener Fahrbahn einzu-
schätzen.
Die Fahrspurlinien sind abhängig vom
Lenkeinschlag und werden bei Lenk-
radbewegungen kontinuierlich ange-
passt.
■Wendekreislinien
Die Wendekreislinien können nur
gemeinsam mit Fahrspurlinien in das
Kamerabild eingeblendet werden.
Die Wendekreislinien zeigen den Ver-
lauf des kleinstmöglichen Wendekrei-
ses auf ebener Fahrbahn.
Ab einem gewissen Lenkradeinschlag
wird nur eine Wendekreislinie ange-
zeigt.
Funktionsvoraussetzungen
Anzeige am Control Display
AllgemeinParkhilfslinien
Supra_OM_German_OM9A433M_1_2211.book 248 ページ ２０２２年８月３０日　火曜日　午後１時５６分

249
3 3-1. BEDIENUNG
BEDIENUNG
■Einparken mithilfe von Fahrspur-
und Wendekreislinien
1Fahrzeug so positionieren, dass die
rote Wendekreislinie in die
Begrenzung der Parklücke führt.
2Lenkrad so einschlagen, dass die
grüne Fahrspurlinie die entspre-
chende Wendekreislinie überdeckt.
Je nach Ausstattung werden Hinder-
nisse hinter dem Fahrzeug von den
Parksensoren erfasst.
Hindernismarkierungen können in das
Bild der Rückfahrkamera eingeblendet
werden.
Die farbliche Abstufung der Hindernis-
markierungen entspricht den Markie-
rungen der Parksensoren.
Bei eingeschalteter Rückfahrkamera:
1Ggf. Controller nach links kippen.
2"Kamerabild"
3
"Helligkeit"
"Kontrast"4Gewünschten Wert einstellen.
Weitere Informationen:
• Kameras, siehe Seite 50.
Ist die Kamera deaktiviert, z. B. bei
geöffneter Kofferraumklappe, wird das
Kamerabild grau schraffiert dargestellt.
Sehr niedrige Hindernisse sowie höher
liegende, hervorstehende Objekte, z. B.
Wandvorsprünge, können vom System
nicht erfasst werden.
Je nach Ausstattung berücksichtigen
einige Assistenzfunktionen auch Daten
der Parksensoren.
Hinweise im Kapitel Parksensoren
beachten.
Die am Control Display angezeigten
Objekte sind ggf. näher, als sie schei-
nen. Den Abstand zu den Objekten
nicht am Display abschätzen.
*: falls vorhanden
Bei unübersichtlichen Ausfahrten oder
beim Verlassen von Querparklücken
werden sich seitlich nähernde Verkehr-
Hindernismarkierung
Helligkeit und Kontrast über
Toyota Supra Command ein-
stellen
Grenzen des Systems
Systemgrenzen der Sensoren
Deaktivierte Kamera
Erkennung von Objekten
RCTA-Funktion (Warnung für
hinter dem Fahrzeug kreuzen-
den Verkehr)
*
Prinzip
Supra_OM_German_OM9A433M_1_2211.book 249 ページ ２０２２年８月３０日　火曜日　午後１時５６分

251
3 3-1. BEDIENUNG
BEDIENUNG
4"Querverkehrswarnung"
5"Querverkehrswarnung"
Wenn das System am Control Display
aktiviert wurde, wird es automatisch
eingeschaltet, sobald die Parksensoren
oder Panorama View aktiv und ein
Gang eingelegt ist.
Bei eingelegtem Rückwärtsgang wird
das System hinten eingeschaltet.
Das System schaltet sich in folgenden
Situationen automatisch aus:
Bei Überschreitung von Schrittge-
schwindigkeit.
Bei Überschreitung einer bestimm-
ten Fahrstrecke.
Bei aktivem Parkvorgang des Par-
kassistenten.
Am Control Display wird die entspre-
chende Anzeige aufgerufen, ggf. ertönt
ein Signalton und die Leuchte im
Außenspiegel blinkt.Die Leuchte im Außenspiegel blinkt,
wenn von den hinteren Sensoren Fahr-
zeuge erkannt werden und sich das
eigene Fahrzeug rückwärts bewegt.
In der Ansicht der Parksensoren blinkt
der jeweilige Randbereich rot, wenn
von den Sensoren Fahrzeuge erkannt
werden.
Zusätzlich zur optischen Anzeige ertönt
ein Warnsignal, wenn sich das eigene
Fahrzeug in die entsprechende Rich-
tung bewegt.
Automatisch einschalten
Automatisch ausschalten
Warnung
Allgemein
Leuchte im Außenspiegel
Anzeige in der Ansicht der Park-
sensoren
Akustische Warnung
Supra_OM_German_OM9A433M_1_2211.book 251 ページ ２０２２年８月３０日　火曜日　午後１時５６分
