9

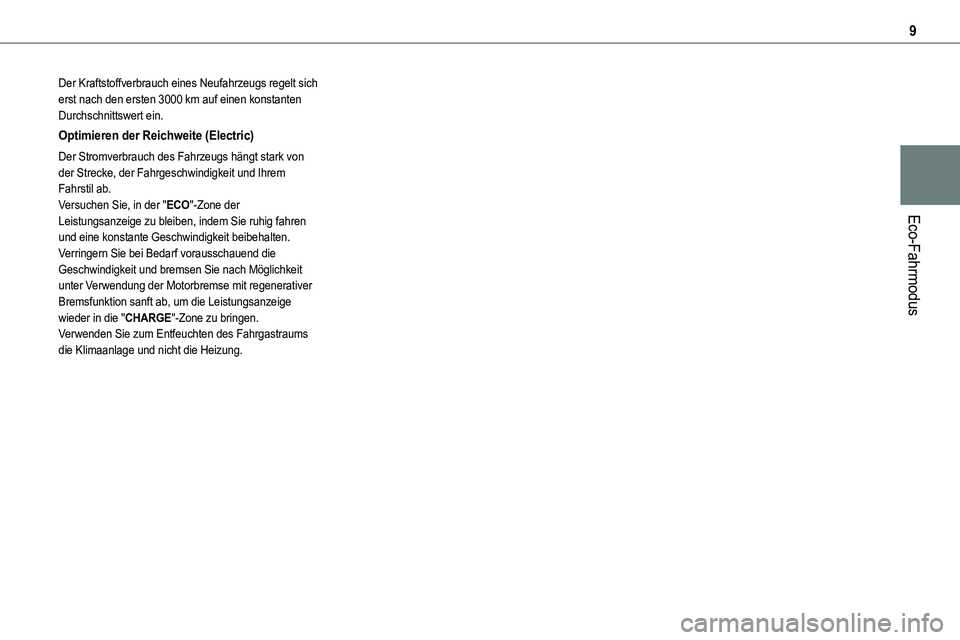

Eco-Fahrmodus
Der Kraftstoffverbrauch eines Neufahrzeugs regelt sich erst nach den ersten 3000 km auf einen konstanten Durchschnittswert ein.
Optimieren der Reichweite (Electric)
Der Stromverbrauch des Fahrzeugs hängt stark von der Strecke, der Fahrgeschwindigkeit und Ihrem Fahrstil ab.Versuchen Sie, in der "ECO"-Zone der Leistungsanzeige zu bleiben, indem Sie ruhig fahren
und eine konstante Geschwindigkeit beibehalten.Verringern Sie bei Bedarf vorausschauend die Geschwindigkeit und bremsen Sie nach Möglichkeit unter Verwendung der Motorbremse mit regenerativer Bremsfunktion sanft ab, um die Leistungsanzeige wieder in die "CHARGE"-Zone zu bringen.Verwenden Sie zum Entfeuchten des Fahrgastraums die Klimaanlage und nicht die Heizung.

10

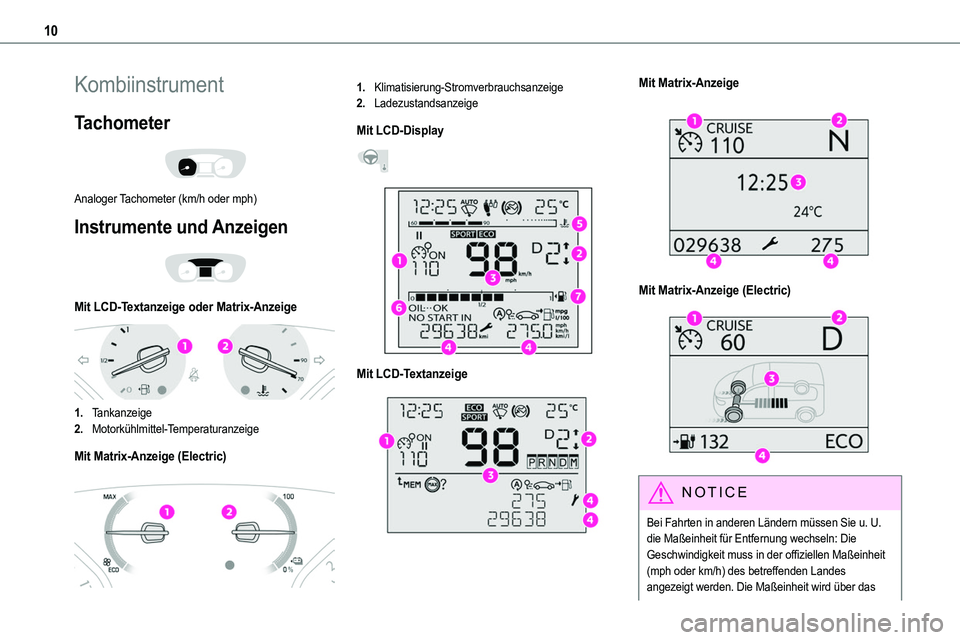

Kombiinstrument
Tachometer

Analoger Tachometer (km/h oder mph)
Instrumente und Anzeigen

Mit LCD-Textanzeige oder Matrix-Anzeige

1.Tankanzeige
2.Motorkühlmittel-Temperaturanzeige
Mit Matrix-Anzeige (Electric)

1.Klimatisierung-Stromverbrauchsanzeige
2.Ladezustandsanzeige
Mit LCD-Display


Mit LCD-Textanzeige

Mit Matrix-Anzeige

Mit Matrix-Anzeige (Electric)

NOTIC E
Bei Fahrten in anderen Ländern müssen Sie u. U. die Maßeinheit für Entfernung wechseln: Die Geschwindigkeit muss in der offiziellen Maßeinheit (mph oder km/h) des betreffenden Landes
angezeigt werden. Die Maßeinheit wird über das

11
Instrumente
1

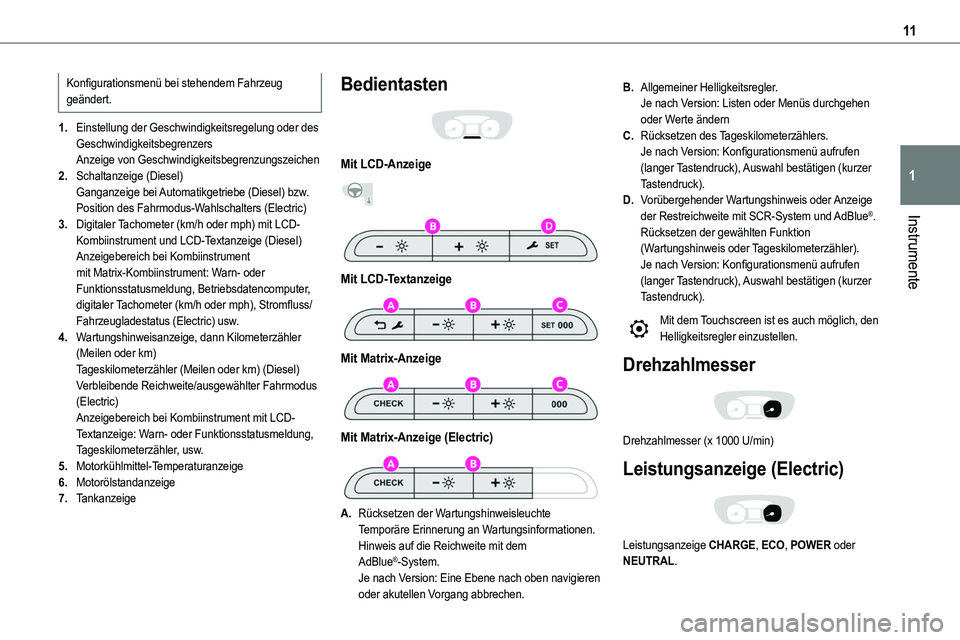

Konfigurationsmenü bei stehendem Fahrzeug geändert.
1.Einstellung der Geschwindigkeitsregelung oder des GeschwindigkeitsbegrenzersAnzeige von Geschwindigkeitsbegrenzungszeichen
2.Schaltanzeige (Diesel)Ganganzeige bei Automatikgetriebe (Diesel) bzw. Position des Fahrmodus-Wahlschalters (Electric)
3.Digitaler Tachometer (km/h oder mph) mit LCD-Kombiinstrument und LCD-Textanzeige (Diesel)Anzeigebereich bei Kombiinstrument mit Matrix-Kombiinstrument: Warn- oder Funktionsstatusmeldung, Betriebsdatencomputer, digitaler Tachometer (km/h oder mph), Stromfluss/Fahrzeugladestatus (Electric) usw.
4.Wartungshinweisanzeige, dann Kilometerzähler (Meilen oder km)Tageskilometerzähler (Meilen oder km) (Diesel)Verbleibende Reichweite/ausgewählter Fahrmodus (Electric)Anzeigebereich bei Kombiinstrument mit LCD-Textanzeige: Warn- oder Funktionsstatusmeldung, Tageskilometerzähler, usw.
5.Motorkühlmittel-Temperaturanzeige
6.Motorölstandanzeige
7.Tankanzeige
Bedientasten

Mit LCD-Anzeige


Mit LCD-Textanzeige

Mit Matrix-Anzeige

Mit Matrix-Anzeige (Electric)

A.Rücksetzen der WartungshinweisleuchteTemporäre Erinnerung an Wartungsinformationen.
Hinweis auf die Reichweite mit dem AdBlue®-System.Je nach Version: Eine Ebene nach oben navigieren oder akutellen Vorgang abbrechen.
B.Allgemeiner Helligkeitsregler.Je nach Version: Listen oder Menüs durchgehen oder Werte ändern
C.Rücksetzen des Tageskilometerzählers.Je nach Version: Konfigurationsmenü aufrufen (langer Tastendruck), Auswahl bestätigen (kurzer Tastendruck).
D.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite mit SCR-System und AdBlue®.Rücksetzen der gewählten Funktion (Wartungshinweis oder Tageskilometerzähler).Je nach Version: Konfigurationsmenü aufrufen (langer Tastendruck), Auswahl bestätigen (kurzer Tastendruck).
Mit dem Touchscreen ist es auch möglich, den Helligkeitsregler einzustellen.
Drehzahlmesser

Drehzahlmesser (x 1000 U/min)
Leistungsanzeige (Electric)

Leistungsanzeige CHARGE, ECO, POWER oder NEUTRAL.

12
NOTIC E
Weitere Informationen zu den Anzeigen finden Sie im betreffenden Abschnitt.

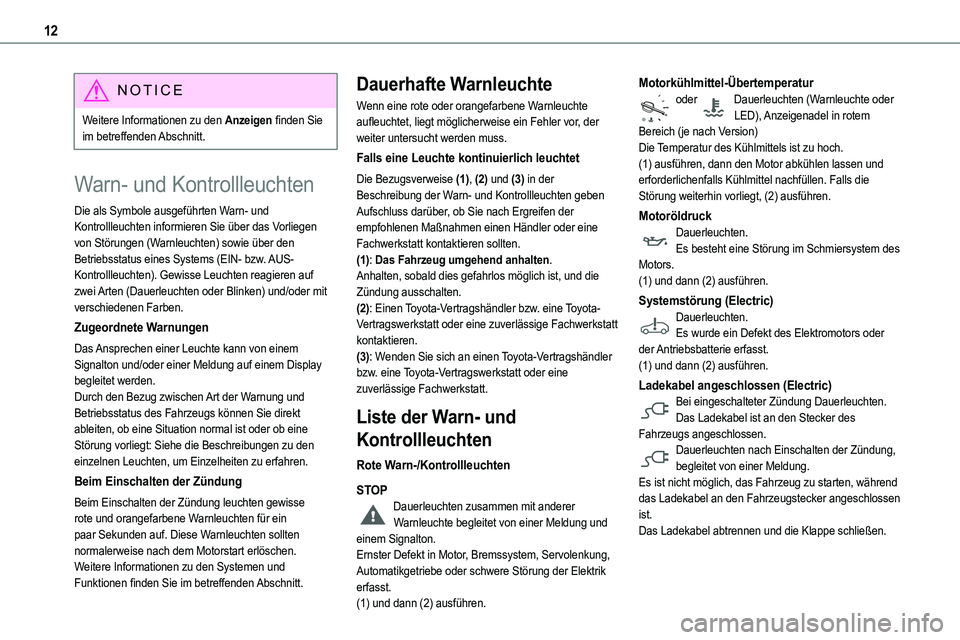

Warn- und Kontrollleuchten
Die als Symbole ausgeführten Warn- und
Kontrollleuchten informieren Sie über das Vorliegen von Störungen (Warnleuchten) sowie über den Betriebsstatus eines Systems (EIN- bzw. AUS-Kontrollleuchten). Gewisse Leuchten reagieren auf zwei Arten (Dauerleuchten oder Blinken) und/oder mit verschiedenen Farben.
Zugeordnete Warnungen
Das Ansprechen einer Leuchte kann von einem Signalton und/oder einer Meldung auf einem Display begleitet werden.Durch den Bezug zwischen Art der Warnung und Betriebsstatus des Fahrzeugs können Sie direkt ableiten, ob eine Situation normal ist oder ob eine Störung vorliegt: Siehe die Beschreibungen zu den einzelnen Leuchten, um Einzelheiten zu erfahren.
Beim Einschalten der Zündung
Beim Einschalten der Zündung leuchten gewisse rote und orangefarbene Warnleuchten für ein paar Sekunden auf. Diese Warnleuchten sollten normalerweise nach dem Motorstart erlöschen.Weitere Informationen zu den Systemen und Funktionen finden Sie im betreffenden Abschnitt.
Dauerhafte Warnleuchte
Wenn eine rote oder orangefarbene Warnleuchte aufleuchtet, liegt möglicherweise ein Fehler vor, der weiter untersucht werden muss.
Falls eine Leuchte kontinuierlich leuchtet
Die Bezugsverweise (1), (2) und (3) in der Beschreibung der Warn- und Kontrollleuchten geben Aufschluss darüber, ob Sie nach Ergreifen der
empfohlenen Maßnahmen einen Händler oder eine Fachwerkstatt kontaktieren sollten.(1): Das Fahrzeug umgehend anhalten.Anhalten, sobald dies gefahrlos möglich ist, und die Zündung ausschalten.(2): Einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.(3): Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
Liste der Warn- und
Kontrollleuchten
Rote Warn-/Kontrollleuchten
STOPDauerleuchten zusammen mit anderer Warnleuchte begleitet von einer Meldung und einem Signalton.Ernster Defekt in Motor, Bremssystem, Servolenkung, Automatikgetriebe oder schwere Störung der Elektrik erfasst.(1) und dann (2) ausführen.
Motorkühlmittel-ÜbertemperaturoderDauerleuchten (Warnleuchte oder LED), Anzeigenadel in rotem Bereich (je nach Version)Die Temperatur des Kühlmittels ist zu hoch.(1) ausführen, dann den Motor abkühlen lassen und erforderlichenfalls Kühlmittel nachfüllen. Falls die Störung weiterhin vorliegt, (2) ausführen.
Motoröldruck
Dauerleuchten.Es besteht eine Störung im Schmiersystem des Motors.(1) und dann (2) ausführen.
Systemstörung (Electric)Dauerleuchten.Es wurde ein Defekt des Elektromotors oder der Antriebsbatterie erfasst.(1) und dann (2) ausführen.
Ladekabel angeschlossen (Electric)Bei eingeschalteter Zündung Dauerleuchten.Das Ladekabel ist an den Stecker des Fahrzeugs angeschlossen.Dauerleuchten nach Einschalten der Zündung, begleitet von einer Meldung.Es ist nicht möglich, das Fahrzeug zu starten, während das Ladekabel an den Fahrzeugstecker angeschlossen ist.Das Ladekabel abtrennen und die Klappe schließen.

13
Instrumente
1
Überhitzung der Antriebsbatterie (Elektrik)Dauerleuchten, kombiniert mit der STOP-Warnleuchte und begleitet von einer Meldung und einem Signalton.Die Temperatur der Antriebsbatterie ist zu hoch.(1) ausführen.Das Fahrzeug schnellstmöglich verlassen und einen sicheren Abstand einhalten.(2) ausführen.
Störung der Antriebsbatterie (Elektrik)Dauerleuchten, kombiniert mit der Wartungshinweisleuchte und begleitet von einer Meldung.Die Antriebsbatterie ist defekt.(2) ausführen.
Batterie-LadekreisDauerleuchten.Batterie-Ladekreis defekt (verschmutzte oder lockere Klemmen, zu lockerer oder gerissener Lichtmaschinen-Antriebsriemen usw.)Anschlussklemmen reinigen und nachziehen. Falls die Warnleuchte nach dem Starten des Motors nicht erlischt, (2) ausführen.
Sicherheitsgurte nicht angelegt / gelöstDauerleuchten oder Blinken zusammen mit einem lauter werdenden WarntonEin Sicherheitsgurt ist nicht angelegt oder wurde gelöst (abhängig von Version)
Offene TürDauerleuchten, begleitet von einer Meldung zur betreffenden Tür.Bei einer Geschwindigkeit über 10 km/h ertönt ein akustisches Signal zusätzlich zur Warnung.Eine Tür, der Kofferraumdeckel, die Hecktür oder die Heckklappe sind weiterhin geöffnet (je nach Version).Die betreffende Tür usw. schließen.Falls Ihr Fahrzeug mit einer rechts angeschlagenen
Hecktür ausgestattet ist, wird deren Öffnen nicht von dieser Warnleuchte gemeldet.
Elektrische FeststellbremseDauerleuchten.Die elektrische Feststellbremse ist angezogen.Blinkt.Anziehen/Lösen fehlerhaft.(1) ausführen: auf ebenem Gelände parken (auf einer ebenen Fläche). Bei Schaltgetriebe einen Gang einlegen.Bei einem Automatikgetriebe bzw. Fahrmodus-Wahlschalter den Modus P wählen.Die Zündung ausschalten und (2) ausführen.
Manuelle FeststellbremseDauerleuchten.Die Feststellbremse ist angezogen oder nicht vollständig gelöst.
BremsenDauerleuchten.Der Bremsflüssigkeitsstand ist erheblich zu niedrig.
(1) ausführen und dann Bremsflüssigkeit nachfüllen, die den Empfehlungen des Herstellers entspricht. Falls die Störung weiterhin vorliegt, (2) ausführen.Dauerleuchten.Die elektronische Bremskraftverteilung (EBFD) ist defekt.(1) und dann (2) ausführen.
Orange Warn-/Kontrollleuchten
WartungVorübergehend eingeschaltet, begleitet von der Anzeige einer Meldung.Es wurden ein oder mehrere kleinere Defekte erkannt, für die es keine spezielle Warnleuchte gibt.Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung.Sie werden bestimmte Fehler selbst beheben können, z. B. den Austausch der Batterie in der Fernbedienung.Bei allen anderen Störungen, wie z.B. einem Fehler im Reifendruck-Kontrollsystem, (3) ausführen.Dauerleuchten, begleitet von der Anzeige einer Meldung.Es wurden ein oder mehrere größere Defekte erkannt, für die es keine spezielle Warnleuchte gibt.Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung, dann (3) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Das automatische Lösen der elektrischen Feststellbremse ist nicht verfügbar.(2) ausführen.

14
Dauerleuchten der Servicehinweisleuchte sowie Blinken und dann Leuchten des Schraubenschlüssels.Das Wartungsintervall wurde überschritten.Fahrzeug so bald wie möglich warten lassen.Nur bei Dieselmotoren.
Antiblockiersystem (ABS)Dauerleuchten.Störung im Antiblockiersystem.
Die Fahrzeugbremsen funktionieren weiterhin - aber nur rein mechanisch.Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
AdBlue® (mit Euro 6.3)Leuchtet beim Starten des Motors für etwa 30 Sekunden, während eine Meldung die Restreichweite anzeigt.Die Restreichweite beträgt zwischen 2400 und 800 km.Füllen Sie AdBlue® nach.Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt zwischen 800 und 100 km.Umgehend AdBlue® nachfüllen oder (3) ausführen.Blinken, begleitet von einem Warnton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt weniger als 100 km.Sie müssen umgehend AdBlue® nachfüllen, um eine Motorstartsperre zu vermeiden, oder (3) ausführen.
Blinken, begleitet von einem Warnton und einer Meldung, dass weiteres Starten unterbunden wird.Der AdBlue®-Additivtank ist leer: die gesetzlich vorgeschriebene Motorstartsperre spricht an und unterbindet den Motorstart.Um den Motor wieder anlassen zu können, AdBlue® nachfüllen oder (2) ausführen.Dabei ist es obligatorisch, dass Sie mindestens 5 l
AdBlue® in den Additivtank einfüllen.
SCR Abgasreinigungssystem (Diesel)Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung.Ein Störung in der SCR-Abgasnachbehandlung wurde erkannt.Diese Warnung verschwindet, sobald die Emissionen wieder im Normalbereich liegen.Blinken der AdBlue®-Warnleuchte beim Einschalten der Zündung sowie Dauerleuchten der Wartungshinweisleuchte und der Motorwarnleuchte (Selbstdiagnose), begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Je nach angezeigter Meldung können Sie noch bis zu 1100 km fahren, bevor die Motorstartsperre ein Anlassen des Motors verhindert.Sofort (3) ausführen, um eine Motorstartsperre zu verhindern.Blinken der AdBlue®-Warnleuchte beim Einschalten der Zündung sowie Dauerleuchten der Wartungshinweisleuchte und der Motorwarnleuchte
(Selbstdiagnose), begleitet von einem Signalton und einer Meldung, dass Motorstarts unterbunden sind.Die Motorstartsperre verhindert einen Neustart des Motors (über die zulässige Restreichweite hinaus nach Erkennen eines Mangels in der Abgasreinigung).Um den Motor wieder anlassen zu können, (2) ausführen.
Selbstdiagnosesystem des MotorsBlinkt.
Defekt in der Motorsteuerung.Es besteht die Gefahr, dass der Katalysator zerstört wird.Unverzüglich (2) ausführen.Dauerleuchten.Defekt im Abgasreinigungssystem.Die Warnleuchten sollte nach dem Motorstart erlöschen.Schnell (3) ausführen.Dauerleuchten.Eine leichte Motorstörung wurde erfasst.(3) ausführen.Dauerleuchten.Eine ernste Motorstörung wurde erfasst.(1) und dann (2) ausführen.
Deaktivierung der Automatikfunktionen (mit elektrischer Feststellbremse)Dauerleuchten.Die Funktionen "automatisches Anziehen" (beim Ausschalten des Motors) und "automatisches Lösen" (beim Anfahren) sind deaktiviert.

15
Instrumente
1

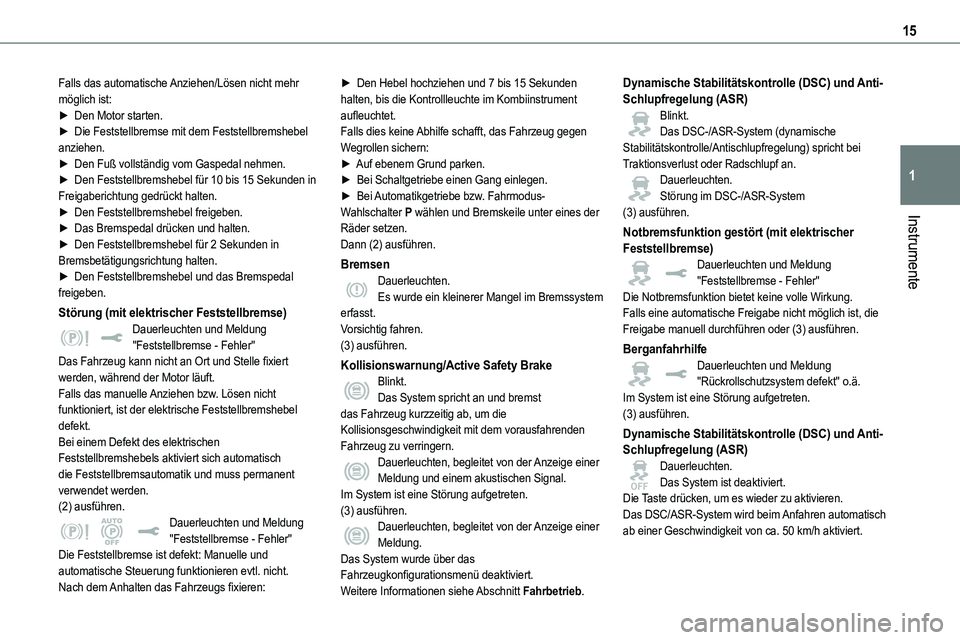

Falls das automatische Anziehen/Lösen nicht mehr möglich ist:► Den Motor starten.► Die Feststellbremse mit dem Feststellbremshebel anziehen.► Den Fuß vollständig vom Gaspedal nehmen.► Den Feststellbremshebel für 10 bis 15 Sekunden in Freigaberichtung gedrückt halten.► Den Feststellbremshebel freigeben.
► Das Bremspedal drücken und halten.► Den Feststellbremshebel für 2 Sekunden in Bremsbetätigungsrichtung halten.► Den Feststellbremshebel und das Bremspedal freigeben.
Störung (mit elektrischer Feststellbremse)Dauerleuchten und Meldung "Feststellbremse - Fehler"Das Fahrzeug kann nicht an Ort und Stelle fixiert werden, während der Motor läuft.Falls das manuelle Anziehen bzw. Lösen nicht funktioniert, ist der elektrische Feststellbremshebel defekt.Bei einem Defekt des elektrischen Feststellbremshebels aktiviert sich automatisch die Feststellbremsautomatik und muss permanent verwendet werden.(2) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Feststellbremse ist defekt: Manuelle und automatische Steuerung funktionieren evtl. nicht.Nach dem Anhalten das Fahrzeugs fixieren:
► Den Hebel hochziehen und 7 bis 15 Sekunden halten, bis die Kontrollleuchte im Kombiinstrument aufleuchtet.Falls dies keine Abhilfe schafft, das Fahrzeug gegen Wegrollen sichern:► Auf ebenem Grund parken.► Bei Schaltgetriebe einen Gang einlegen.► Bei Automatikgetriebe bzw. Fahrmodus-Wahlschalter P wählen und Bremskeile unter eines der
Räder setzen.Dann (2) ausführen.
BremsenDauerleuchten.Es wurde ein kleinerer Mangel im Bremssystem erfasst.Vorsichtig fahren.(3) ausführen.
Kollisionswarnung/Active Safety BrakeBlinkt.Das System spricht an und bremst das Fahrzeug kurzzeitig ab, um die Kollisionsgeschwindigkeit mit dem vorausfahrenden Fahrzeug zu verringern.Dauerleuchten, begleitet von der Anzeige einer Meldung und einem akustischen Signal.Im System ist eine Störung aufgetreten.(3) ausführen.Dauerleuchten, begleitet von der Anzeige einer Meldung.Das System wurde über das Fahrzeugkonfigurationsmenü deaktiviert.Weitere Informationen siehe Abschnitt Fahrbetrieb.
Dynamische Stabilitätskontrolle (DSC) und Anti-Schlupfregelung (ASR)Blinkt.Das DSC-/ASR-System (dynamische Stabilitätskontrolle/Antischlupfregelung) spricht bei Traktionsverlust oder Radschlupf an.Dauerleuchten.Störung im DSC-/ASR-System(3) ausführen.
Notbremsfunktion gestört (mit elektrischer Feststellbremse)Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Notbremsfunktion bietet keine volle Wirkung.Falls eine automatische Freigabe nicht möglich ist, die Freigabe manuell durchführen oder (3) ausführen.
BerganfahrhilfeDauerleuchten und Meldung "Rückrollschutzsystem defekt" o.ä.Im System ist eine Störung aufgetreten.(3) ausführen.
Dynamische Stabilitätskontrolle (DSC) und Anti-Schlupfregelung (ASR)Dauerleuchten.Das System ist deaktiviert.Die Taste drücken, um es wieder zu aktivieren.Das DSC/ASR-System wird beim Anfahren automatisch ab einer Geschwindigkeit von ca. 50 km/h aktiviert.

16

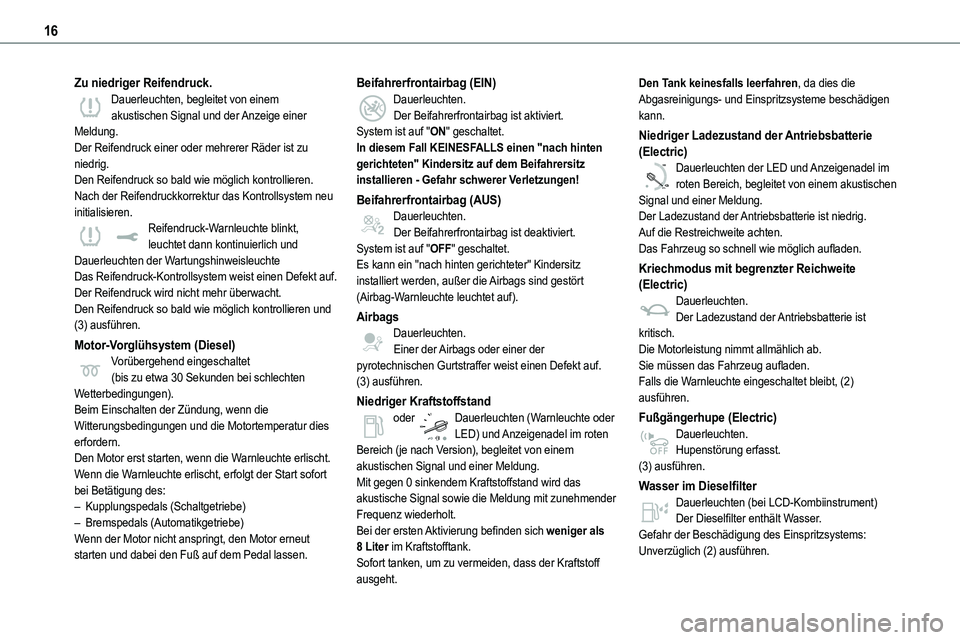

Zu niedriger Reifendruck.Dauerleuchten, begleitet von einem akustischen Signal und der Anzeige einer Meldung.Der Reifendruck einer oder mehrerer Räder ist zu niedrig.Den Reifendruck so bald wie möglich kontrollieren.Nach der Reifendruckkorrektur das Kontrollsystem neu initialisieren.
Reifendruck-Warnleuchte blinkt, leuchtet dann kontinuierlich und Dauerleuchten der WartungshinweisleuchteDas Reifendruck-Kontrollsystem weist einen Defekt auf.Der Reifendruck wird nicht mehr überwacht.Den Reifendruck so bald wie möglich kontrollieren und (3) ausführen.
Motor-Vorglühsystem (Diesel)Vorübergehend eingeschaltet(bis zu etwa 30 Sekunden bei schlechten Wetterbedingungen).Beim Einschalten der Zündung, wenn die Witterungsbedingungen und die Motortemperatur dies erfordern.Den Motor erst starten, wenn die Warnleuchte erlischt.Wenn die Warnleuchte erlischt, erfolgt der Start sofort bei Betätigung des:– Kupplungspedals (Schaltgetriebe)– Bremspedals (Automatikgetriebe)Wenn der Motor nicht anspringt, den Motor erneut starten und dabei den Fuß auf dem Pedal lassen.
Beifahrerfrontairbag (EIN)Dauerleuchten.Der Beifahrerfrontairbag ist aktiviert.System ist auf "ON" geschaltet.In diesem Fall KEINESFALLS einen "nach hinten gerichteten" Kindersitz auf dem Beifahrersitz installieren - Gefahr schwerer Verletzungen!
Beifahrerfrontairbag (AUS)Dauerleuchten.
Der Beifahrerfrontairbag ist deaktiviert.System ist auf "OFF" geschaltet.Es kann ein "nach hinten gerichteter" Kindersitz installiert werden, außer die Airbags sind gestört (Airbag-Warnleuchte leuchtet auf).
AirbagsDauerleuchten.Einer der Airbags oder einer der pyrotechnischen Gurtstraffer weist einen Defekt auf.(3) ausführen.
Niedriger Kraftstoffstandoder Dauerleuchten (Warnleuchte oder LED) und Anzeigenadel im roten Bereich (je nach Version), begleitet von einem akustischen Signal und einer Meldung.Mit gegen 0 sinkendem Kraftstoffstand wird das akustische Signal sowie die Meldung mit zunehmender Frequenz wiederholt.Bei der ersten Aktivierung befinden sich weniger als 8 Liter im Kraftstofftank.Sofort tanken, um zu vermeiden, dass der Kraftstoff ausgeht.
Den Tank keinesfalls leerfahren, da dies die Abgasreinigungs- und Einspritzsysteme beschädigen kann.
Niedriger Ladezustand der Antriebsbatterie (Electric)
0 %
100
Dauerleuchten der LED und Anzeigenadel im roten Bereich, begleitet von einem akustischen Signal und einer Meldung.Der Ladezustand der Antriebsbatterie ist niedrig.
Auf die Restreichweite achten.Das Fahrzeug so schnell wie möglich aufladen.
Kriechmodus mit begrenzter Reichweite (Electric)Dauerleuchten.Der Ladezustand der Antriebsbatterie ist kritisch.Die Motorleistung nimmt allmählich ab.Sie müssen das Fahrzeug aufladen.Falls die Warnleuchte eingeschaltet bleibt, (2) ausführen.
Fußgängerhupe (Electric)Dauerleuchten.Hupenstörung erfasst.(3) ausführen.
Wasser im DieselfilterDauerleuchten (bei LCD-Kombiinstrument)Der Dieselfilter enthält Wasser.Gefahr der Beschädigung des Einspritzsystems: Unverzüglich (2) ausführen.
