2023 TOYOTA PROACE VERSO EV Betriebsanleitungen (in German)

105
Beleuchtung und Sichtbarkeit
4
NOTIC E
Bei Fahrzeugen mit automatischer Klimaanlage wird der Innenraum-Lufteinlass vorübergehend geschlossen, während Sie die Scheibenwaschanlage betätigen, damit keine unangenehmen Gerüche in den Innenraum eindringen.
WARNI NG
Die Scheibenwaschanlage nicht betätigen, wenn der Waschflüssigkeitsbehälter leer ist, da sonst vorzeitiger Verschleiß der Wischblätter droht.Die Scheibenwaschanlage nur verwenden, solange keine Gefahr besteht, dass die Waschflüssigkeit auf der Windschutzscheibe gefriert und die Sicht beeinträchtigt. Im Winter ausschließlich Waschflüssigkeiten verwenden, die für die Temperaturen angemessenen Frostschutz bietet.Niemals ausschließlich Wasser einfüllen.
Waschflüssigkeitsstand niedrig
Bei einem niedrigen Waschflüssigkeitsstand im Behälter leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einem akustischen Signal und einer Meldung.Sie leuchtet beim Einschalten der Zündung und bei jeder Hebelbetätigung auf, bis der Waschflüssigkeitsbehälter aufgefüllt wird.
Den Waschflüssigkeitsbehälter der Scheiben-/Scheinwerfer-Waschanlage beim nächsten Stopp auffüllen (lassen).
Scheibenwischerautomatik
Im AUTO-Modus arbeiten die Scheibenwischer automatisch und passen sich der Intensität des Regens an.Die Regentropfen-Erkennungsfunktion verwendet
einen Regen-/Sonnenlichtsensor oben in der Mitte der Windschutzscheibe hinter dem Rückspiegel.
Einschalten

► Den Schalterhebel kurz nach unten drücken.Ein Wischzyklus bestätigt, dass der Befehl vom System angenommen wurde.Es leuchtet diese Kontrollleuchte im Kombiinstrument auf, begleitet von einer Meldung.
Ausschalten
► Den Schalterhebel erneut kurz nach unten drücken
oder auf eine andere Position (Int, 1 oder 2) stellen.Es erlischt diese Kontrollleuchte im Kombiinstrument, begleitet von einer Meldung.
NOTIC E
Wird die Zündung für länger als eine Minute ausgeschaltet, muss die Scheibenwischerautomatik durch Hinunterdrücken des Schalterhebels neu aktiviert werden.
Betriebsstörung
Falls an der Scheibenwischerautomatik eine Störung auftritt, arbeiten die Wischer im Intervallbetrieb.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
WARNI NG
Decken Sie keinesfalls den Regen-/Sonnenlichtsensor ab.Vor Einfahrt in eine automatische Waschstraße die Scheibenwischerautomatik ausschalten.Im Winter empfiehlt es sich, die Scheibenwischerautomatik erst einzuschalten, wenn die Windschutzscheibe komplett von Eis befreit ist.

106
Heckscheibenwischer

Aus.
Intervallwischen.
Waschen/Wischen (festgelegte Zeitspanne)
Rückwärtsgang
Bei eingelegtem Rückwärtsgang arbeitet der Heckscheibenwischer mehrmals, wenn die Frontscheibenwischer in Betrieb sind.
Aktivieren/Deaktivieren
Mit Audiodeck oder Touchscreen
Die Systemeinstellungen werden über das Konfigurationsmenü des Fahrzeugs vorgenommen.
NOTIC E
Diese Funktion ist standardmäßig aktiviert.
WARNI NG
Bei Schnee- oder Hartfrostansammlung oder wenn ein Fahrradträger an der Heckklappe montiert ist, die Heckscheibenwischerautomatik über das Fahrzeugkonfigurationsmenü deaktivieren.
Heckscheiben-Waschanlage
► Den Ring vollständig in Richtung Armaturenbrett drehen und halten.Scheibenwaschanlage und der Scheibenwischer arbeiten so lange, wie der Ring gedreht bleibt.Nach Ende der Scheibenwäscher erfolgt noch ein Nachwischzyklus.
Wartungsposition der
Scheibenwischer
Die Wartungsposition dient zum Reinigen oder Austauschen der Wischblätter. Es kann auch nützlich sein, bei winterlichem Wetter (Eis, Schnee) die Wischerblätter von der Windschutzscheibe hochzuklappen.
NOTIC E
Zur Aufrechterhaltung der Wischwirkung der Wischblätter:– Vorsichtig handhaben.– Regelmäßig mit Seifenlösung reinigen.– Damit keine Pappe gegen die Windschutzscheibe klemmen.– Sie bei ersten Verschleißanzeichen erneuern.
Vor Entfernen von Wischblättern

► Durch Betätigen des Wischerhebels innerhalb einer Minute nach Ausschalten der Zündung positionieren sich die Wischblätter senkrecht.► Den gewünschten Vorgang bzw. den Wechsel der Wischblätter durchführen.
Nach Wechseln eines Wischblatts
► Um die Wischblätter in ihre Ausgangsstellung zu bringen, die Zündung einschalten und den Wischerhebel betätigen.

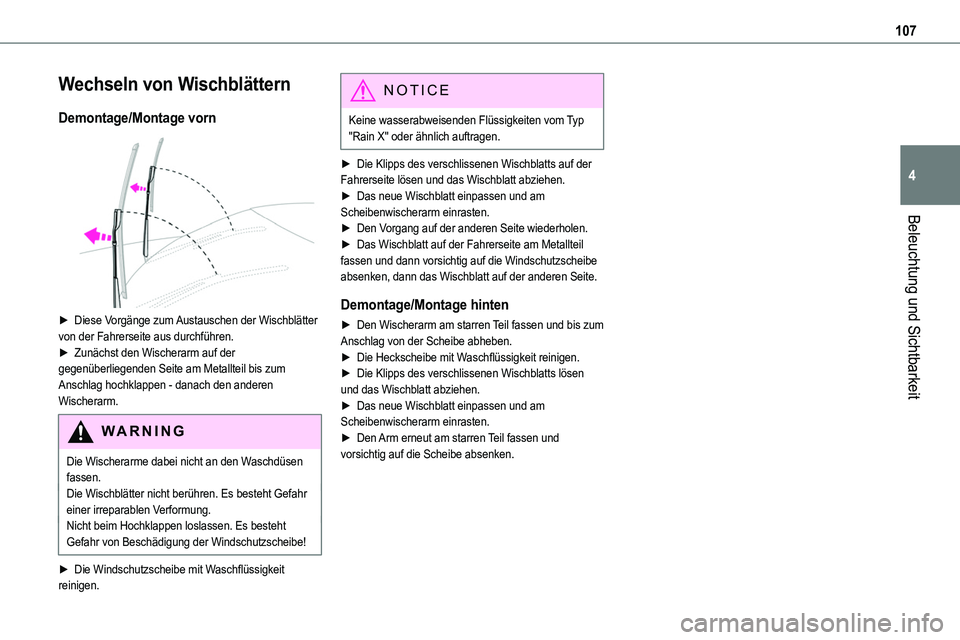

107
Beleuchtung und Sichtbarkeit
4
Wechseln von Wischblättern
Demontage/Montage vorn

► Diese Vorgänge zum Austauschen der Wischblätter von der Fahrerseite aus durchführen.► Zunächst den Wischerarm auf der gegenüberliegenden Seite am Metallteil bis zum Anschlag hochklappen - danach den anderen Wischerarm.
WARNI NG
Die Wischerarme dabei nicht an den Waschdüsen fassen.Die Wischblätter nicht berühren. Es besteht Gefahr einer irreparablen Verformung.Nicht beim Hochklappen loslassen. Es besteht Gefahr von Beschädigung der Windschutzscheibe!
► Die Windschutzscheibe mit Waschflüssigkeit
reinigen.
NOTIC E
Keine wasserabweisenden Flüssigkeiten vom Typ "Rain X" oder ähnlich auftragen.
► Die Klipps des verschlissenen Wischblatts auf der Fahrerseite lösen und das Wischblatt abziehen.► Das neue Wischblatt einpassen und am Scheibenwischerarm einrasten.
► Den Vorgang auf der anderen Seite wiederholen.► Das Wischblatt auf der Fahrerseite am Metallteil fassen und dann vorsichtig auf die Windschutzscheibe absenken, dann das Wischblatt auf der anderen Seite.
Demontage/Montage hinten
► Den Wischerarm am starren Teil fassen und bis zum Anschlag von der Scheibe abheben.► Die Heckscheibe mit Waschflüssigkeit reinigen.► Die Klipps des verschlissenen Wischblatts lösen und das Wischblatt abziehen.► Das neue Wischblatt einpassen und am Scheibenwischerarm einrasten.► Den Arm erneut am starren Teil fassen und vorsichtig auf die Scheibe absenken.

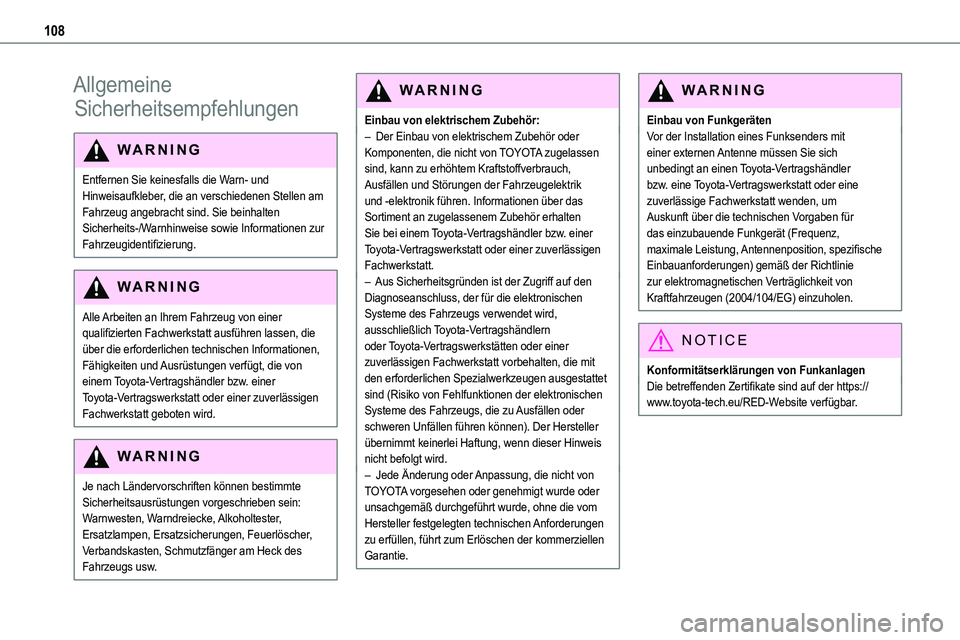

108
Allgemeine
Sicherheitsempfehlungen
WARNI NG
Entfernen Sie keinesfalls die Warn- und Hinweisaufkleber, die an verschiedenen Stellen am Fahrzeug angebracht sind. Sie beinhalten
Sicherheits-/Warnhinweise sowie Informationen zur Fahrzeugidentifizierung.
WARNI NG
Alle Arbeiten an Ihrem Fahrzeug von einer qualifizierten Fachwerkstatt ausführen lassen, die über die erforderlichen technischen Informationen, Fähigkeiten und Ausrüstungen verfügt, die von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt geboten wird.
WARNI NG
Je nach Ländervorschriften können bestimmte Sicherheitsausrüstungen vorgeschrieben sein: Warnwesten, Warndreiecke, Alkoholtester, Ersatzlampen, Ersatzsicherungen, Feuerlöscher, Verbandskasten, Schmutzfänger am Heck des Fahrzeugs usw.
WARNI NG
Einbau von elektrischem Zubehör:– Der Einbau von elektrischem Zubehör oder Komponenten, die nicht von TOYOTA zugelassen sind, kann zu erhöhtem Kraftstoffverbrauch, Ausfällen und Störungen der Fahrzeugelektrik und -elektronik führen. Informationen über das Sortiment an zugelassenem Zubehör erhalten
Sie bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt.– Aus Sicherheitsgründen ist der Zugriff auf den Diagnoseanschluss, der für die elektronischen Systeme des Fahrzeugs verwendet wird, ausschließlich Toyota-Vertragshändlern oder Toyota-Vertragswerkstätten oder einer zuverlässigen Fachwerkstatt vorbehalten, die mit den erforderlichen Spezialwerkzeugen ausgestattet sind (Risiko von Fehlfunktionen der elektronischen Systeme des Fahrzeugs, die zu Ausfällen oder schweren Unfällen führen können). Der Hersteller übernimmt keinerlei Haftung, wenn dieser Hinweis nicht befolgt wird.– Jede Änderung oder Anpassung, die nicht von TOYOTA vorgesehen oder genehmigt wurde oder unsachgemäß durchgeführt wurde, ohne die vom Hersteller festgelegten technischen Anforderungen zu erfüllen, führt zum Erlöschen der kommerziellen Garantie.
WARNI NG
Einbau von FunkgerätenVor der Installation eines Funksenders mit einer externen Antenne müssen Sie sich unbedingt an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt wenden, um Auskunft über die technischen Vorgaben für
das einzubauende Funkgerät (Frequenz, maximale Leistung, Antennenposition, spezifische Einbauanforderungen) gemäß der Richtlinie zur elektromagnetischen Verträglichkeit von Kraftfahrzeugen (2004/104/EG) einzuholen.
NOTIC E
Konformitätserklärungen von FunkanlagenDie betreffenden Zertifikate sind auf der https://www.toyota-tech.eu/RED-Website verfügbar.

109
Sicherheit
5
Warnblinkanlage


► Durch Drücken der roten Taste beginnen alle Blinkerleuchten zu blinken.Sie sind auch bei ausgeschalteter Zündung funktionsfähig.
Warnblinkautomatik
Bei Notbremsungen schaltet sich die Warnblinkanlage ab einer gewissen Verzögerungsrate automatisch ein. Sie schaltet sich aus, sobald Sie wieder beschleunigen.Sie können wieder ausgeschaltet werden, indem die Taste nochmal gedrückt wird.
* Entsprechend den Allgemeinen Nutzungsbedingungen für diesen Dienst - verfügbar bei \
Händlern und in Abhängigkeit von technologischen und technischen Einschränkungen.
** In von "Lokalisierter Notruf" abgedeckten Gebieten. Auskunft über die abgedeckten Länder und die verfügbaren Telematikdienstleistungen bekommen Sie von Händlern oder auf der Website für Ihr Land.
Notruf bzw. Hilferuf


Lokalisierter Notruf (PE112)
► Bei Notfällen diese Taste mehr als 2 Sekunden drücken.Das Aufleuchten der Kontrollleuchte und eine Sprachmeldung bestätigen, dass ein Anruf an den Rettungsdienst getätigt wurde.*."Lokalisierter Notruf" erfasst umgehend den Fahrzeugstandort und stellt direkt eine Verbindung zu den zuständigen Rettungsdiensten her.**.► Durch erneutes Drücken wird die Anforderung annulliert.Die Kontrollleuchte blinkt, während die Fahrzeugdaten gesendet werden, und leuchtet stetig, sobald die Kommunikation hergestellt wird.
WARNI NG
Wenn das Airbag-Steuermodul einen Aufprall erfasst, setzt es unabhängig von der Airbagauslösung automatisch einen Notruf ab.
NOTIC E
"Lokalisierter Notruf’" ist ein Dienst, auf den gebührenfrei zugegriffen werden kann.
Systemfunktion
– Falls die Kontrollleuchte beim Einschalten der Zündung erst rot, dann grün leuchtet und danach erlischt: Das System funktioniert einwandfrei.– Bei rotem Dauerleuchten der Kontrollleuchte: Systemstörung.– Rotes Blinken der Kontrollleuchte: Die Notbetriebsbatterie erneuern. In den beiden letzteren Fällen funktioniert der Notruf- bzw. Hilferufdienst nicht.Wenden Sie sich umgehend an einen Händler oder eine Fachwerkstatt.

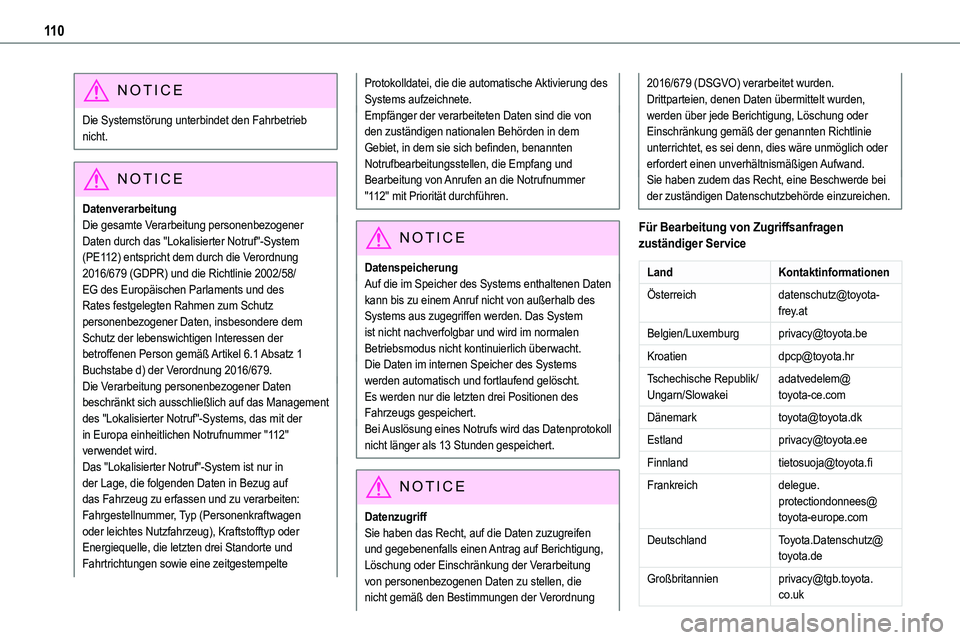

11 0
NOTIC E
Die Systemstörung unterbindet den Fahrbetrieb nicht.
NOTIC E
Datenverarbeitung
Die gesamte Verarbeitung personenbezogener Daten durch das "Lokalisierter Notruf"-System (PE112) entspricht dem durch die Verordnung 2016/679 (GDPR) und die Richtlinie 2002/58/EG des Europäischen Parlaments und des Rates festgelegten Rahmen zum Schutz personenbezogener Daten, insbesondere dem Schutz der lebenswichtigen Interessen der betroffenen Person gemäß Artikel 6.1 Absatz 1 Buchstabe d) der Verordnung 2016/679.Die Verarbeitung personenbezogener Daten beschränkt sich ausschließlich auf das Management des "Lokalisierter Notruf"-Systems, das mit der in Europa einheitlichen Notrufnummer "112" verwendet wird.Das "Lokalisierter Notruf"-System ist nur in der Lage, die folgenden Daten in Bezug auf das Fahrzeug zu erfassen und zu verarbeiten: Fahrgestellnummer, Typ (Personenkraftwagen oder leichtes Nutzfahrzeug), Kraftstofftyp oder Energiequelle, die letzten drei Standorte und Fahrtrichtungen sowie eine zeitgestempelte
Protokolldatei, die die automatische Aktivierung des Systems aufzeichnete.Empfänger der verarbeiteten Daten sind die von den zuständigen nationalen Behörden in dem Gebiet, in dem sie sich befinden, benannten Notrufbearbeitungsstellen, die Empfang und Bearbeitung von Anrufen an die Notrufnummer "112" mit Priorität durchführen.
NOTIC E
DatenspeicherungAuf die im Speicher des Systems enthaltenen Daten kann bis zu einem Anruf nicht von außerhalb des Systems aus zugegriffen werden. Das System ist nicht nachverfolgbar und wird im normalen Betriebsmodus nicht kontinuierlich überwacht. Die Daten im internen Speicher des Systems werden automatisch und fortlaufend gelöscht. Es werden nur die letzten drei Positionen des Fahrzeugs gespeichert.Bei Auslösung eines Notrufs wird das Datenprotokoll nicht länger als 13 Stunden gespeichert.
NOTIC E
DatenzugriffSie haben das Recht, auf die Daten zuzugreifen und gegebenenfalls einen Antrag auf Berichtigung, Löschung oder Einschränkung der Verarbeitung von personenbezogenen Daten zu stellen, die
nicht gemäß den Bestimmungen der Verordnung
2016/679 (DSGVO) verarbeitet wurden. Drittparteien, denen Daten übermittelt wurden, werden über jede Berichtigung, Löschung oder Einschränkung gemäß der genannten Richtlinie unterrichtet, es sei denn, dies wäre unmöglich oder erfordert einen unverhältnismäßigen Aufwand. Sie haben zudem das Recht, eine Beschwerde bei der zuständigen Datenschutzbehörde einzureichen.
Für Bearbeitung von Zugriffsanfragen zuständiger Service
LandKontaktinformationen
Ö[email protected]
Belgien/[email protected]
[email protected]
Tschechische Republik/Ungarn/[email protected]
Dä[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
Groß[email protected].
co.uk

111
Sicherheit
5
LandKontaktinformationen
[email protected]
[email protected]
[email protected]
[email protected]
Niederlandewww.toyota.nl/klantenservice
[email protected]
[email protected]
[email protected]
Rumä[email protected]
[email protected]
[email protected] / [email protected]
[email protected]
[email protected]
Hupe

► Drücken Sie auf die Lenkradnabenabdeckung.
Fußgängerhupe (Electric)
Dieses System warnt Fußgänger, dass sich das Fahrzeug nähert.Die Fußgängerhupe wird aktiv, sobald das Fahrzeug sich bewegt und bis zu Geschwindigkeiten von bis zu 30 km/h, im Vorwärts- oder Rückwärtsgang.Diese Funktion kann nicht deaktiviert werden.
Störung
Bei einer Fehlfunktion leuchtet diese Warnleuchte im Kombiinstrument auf.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
zuverlässige Fachwerkstatt prüfen.
Elektronisches
Stabilitätsprogramm (VSC)
Das elektronische Stabilitätsprogramm umfasst die folgenden Systeme:– Antiblockiersystem (ABS) und elektronische Bremskraftverteilung (EBFD).– Bremsassistent (EBA)– Anti-Radschlupfregelung (ASR)
– Dynamische Stabilitätskontrolle (DSC)– Intelligente Traktionskontrolle.– Anhängerstabilisierung (TSA)
Antiblockiersystem
(ABS) / elektronische
Bremskraftverteilung (EBFD)
Diese System verbessern die Lenk- und Spurstabilität des Fahrzeugs sowie das Fahrverhalten beim Bremsen, um eine bessere Kontrolle in Kurven, insbesondere auf schlechten oder rutschigen Fahrbahnen zu gewähren.ABS verhindert bei Notbremsungen ein Blockieren der Räder.Die elektronische Bremskraftverteilung (EBFD) steuert den Gesamtbremsdruck an jedem einzelnen Rad.► Drücken Sie bei Notbremsungen das Bremspedal kontinuierlich mit hohem Druck.
NOTIC E
Bei normaler Ansprechung des ABS können leichte Vibrationen am Bremspedal spürbar werden.

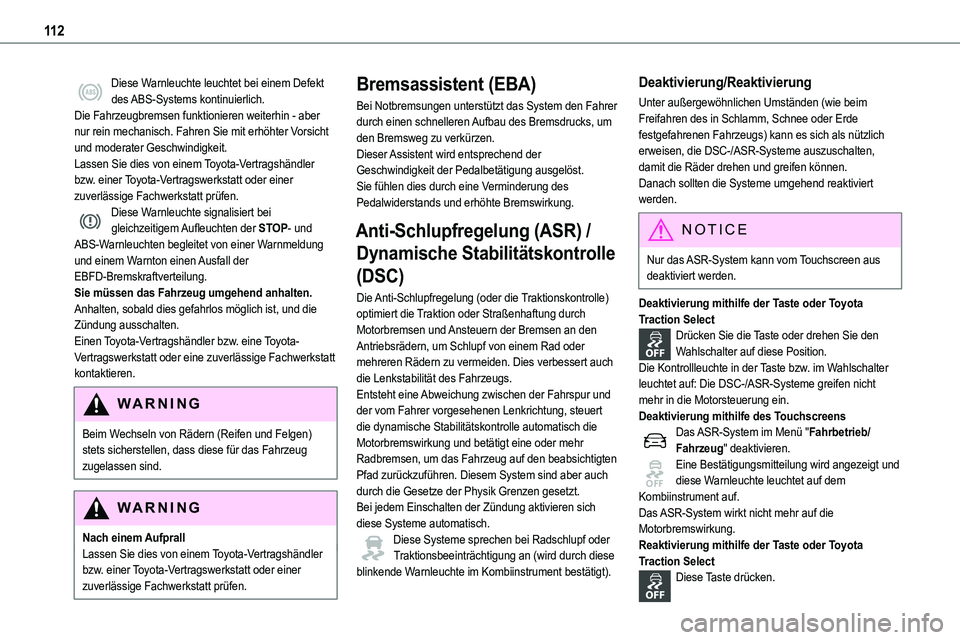

11 2
Diese Warnleuchte leuchtet bei einem Defekt des ABS-Systems kontinuierlich.Die Fahrzeugbremsen funktionieren weiterhin - aber nur rein mechanisch. Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.Diese Warnleuchte signalisiert bei
gleichzeitigem Aufleuchten der STOP- und ABS-Warnleuchten begleitet von einer Warnmeldung und einem Warnton einen Ausfall der EBFD-Bremskraftverteilung.Sie müssen das Fahrzeug umgehend anhalten.Anhalten, sobald dies gefahrlos möglich ist, und die Zündung ausschalten.Einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
WARNI NG
Beim Wechseln von Rädern (Reifen und Felgen) stets sicherstellen, dass diese für das Fahrzeug zugelassen sind.
WARNI NG
Nach einem AufprallLassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
zuverlässige Fachwerkstatt prüfen.
Bremsassistent (EBA)
Bei Notbremsungen unterstützt das System den Fahrer durch einen schnelleren Aufbau des Bremsdrucks, um den Bremsweg zu verkürzen.Dieser Assistent wird entsprechend der Geschwindigkeit der Pedalbetätigung ausgelöst. Sie fühlen dies durch eine Verminderung des Pedalwiderstands und erhöhte Bremswirkung.
Anti-Schlupfregelung (ASR) /
Dynamische Stabilitätskontrolle
(DSC)
Die Anti-Schlupfregelung (oder die Traktionskontrolle) optimiert die Traktion oder Straßenhaftung durch Motorbremsen und Ansteuern der Bremsen an den Antriebsrädern, um Schlupf von einem Rad oder mehreren Rädern zu vermeiden. Dies verbessert auch die Lenkstabilität des Fahrzeugs.Entsteht eine Abweichung zwischen der Fahrspur und der vom Fahrer vorgesehenen Lenkrichtung, steuert die dynamische Stabilitätskontrolle automatisch die Motorbremswirkung und betätigt eine oder mehr Radbremsen, um das Fahrzeug auf den beabsichtigten Pfad zurückzuführen. Diesem System sind aber auch durch die Gesetze der Physik Grenzen gesetzt.Bei jedem Einschalten der Zündung aktivieren sich diese Systeme automatisch.Diese Systeme sprechen bei Radschlupf oder Traktionsbeeinträchtigung an (wird durch diese blinkende Warnleuchte im Kombiinstrument bestätigt).
Deaktivierung/Reaktivierung
Unter außergewöhnlichen Umständen (wie beim Freifahren des in Schlamm, Schnee oder Erde festgefahrenen Fahrzeugs) kann es sich als nützlich erweisen, die DSC-/ASR-Systeme auszuschalten, damit die Räder drehen und greifen können.Danach sollten die Systeme umgehend reaktiviert werden.
NOTIC E
Nur das ASR-System kann vom Touchscreen aus deaktiviert werden.
Deaktivierung mithilfe der Taste oder Toyota Traction SelectDrücken Sie die Taste oder drehen Sie den Wahlschalter auf diese Position.Die Kontrollleuchte in der Taste bzw. im Wahlschalter leuchtet auf: Die DSC-/ASR-Systeme greifen nicht mehr in die Motorsteuerung ein.Deaktivierung mithilfe des TouchscreensDas ASR-System im Menü "Fahrbetrieb/Fahrzeug" deaktivieren.Eine Bestätigungsmitteilung wird angezeigt und diese Warnleuchte leuchtet auf dem Kombiinstrument auf.Das ASR-System wirkt nicht mehr auf die Motorbremswirkung.
Reaktivierung mithilfe der Taste oder Toyota Traction SelectDiese Taste drücken.
