2023 TOYOTA PROACE VERSO EV Betriebsanleitungen (in German)

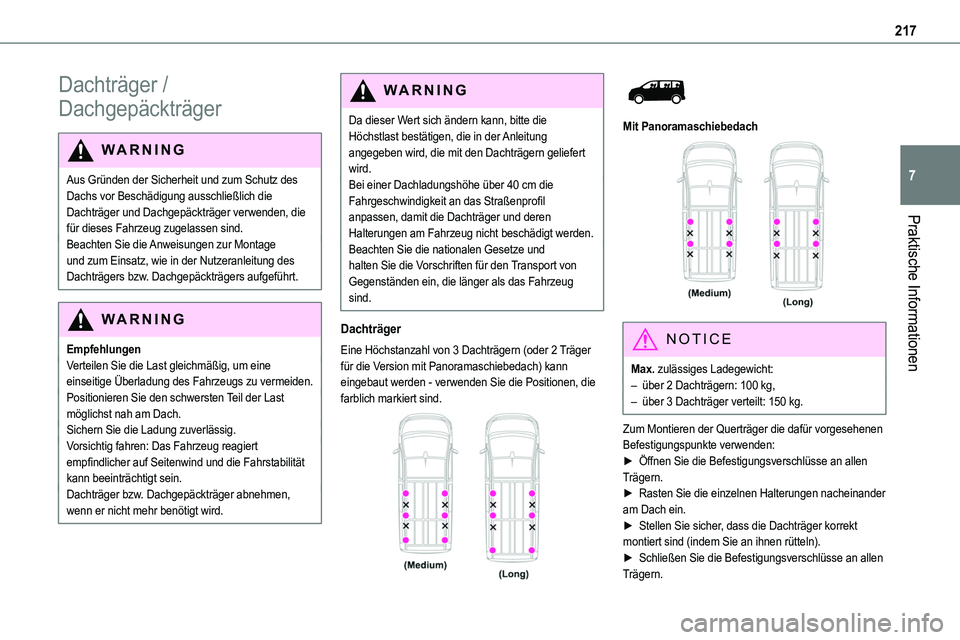

217
Praktische Informationen
7
Dachträger /
Dachgepäckträger
WARNI NG
Aus Gründen der Sicherheit und zum Schutz des Dachs vor Beschädigung ausschließlich die Dachträger und Dachgepäckträger verwenden, die
für dieses Fahrzeug zugelassen sind.Beachten Sie die Anweisungen zur Montage und zum Einsatz, wie in der Nutzeranleitung des Dachträgers bzw. Dachgepäckträgers aufgeführt.
WARNI NG
EmpfehlungenVerteilen Sie die Last gleichmäßig, um eine einseitige Überladung des Fahrzeugs zu vermeiden.Positionieren Sie den schwersten Teil der Last möglichst nah am Dach.Sichern Sie die Ladung zuverlässig.Vorsichtig fahren: Das Fahrzeug reagiert empfindlicher auf Seitenwind und die Fahrstabilität kann beeinträchtigt sein.Dachträger bzw. Dachgepäckträger abnehmen, wenn er nicht mehr benötigt wird.
WARNI NG
Da dieser Wert sich ändern kann, bitte die Höchstlast bestätigen, die in der Anleitung angegeben wird, die mit den Dachträgern geliefert wird.Bei einer Dachladungshöhe über 40 cm die Fahrgeschwindigkeit an das Straßenprofil anpassen, damit die Dachträger und deren
Halterungen am Fahrzeug nicht beschädigt werden.Beachten Sie die nationalen Gesetze und halten Sie die Vorschriften für den Transport von Gegenständen ein, die länger als das Fahrzeug sind.
Dachträger
Eine Höchstanzahl von 3 Dachträgern (oder 2 Träger für die Version mit Panoramaschiebedach) kann eingebaut werden - verwenden Sie die Positionen, die farblich markiert sind.


Mit Panoramaschiebedach

NOTIC E
Max. zulässiges Ladegewicht:– über 2 Dachträgern: 100 kg,– über 3 Dachträger verteilt: 150 kg.
Zum Montieren der Querträger die dafür vorgesehenen Befestigungspunkte verwenden:► Öffnen Sie die Befestigungsverschlüsse an allen Trägern.► Rasten Sie die einzelnen Halterungen nacheinander am Dach ein.► Stellen Sie sicher, dass die Dachträger korrekt
montiert sind (indem Sie an ihnen rütteln).► Schließen Sie die Befestigungsverschlüsse an allen Trägern.

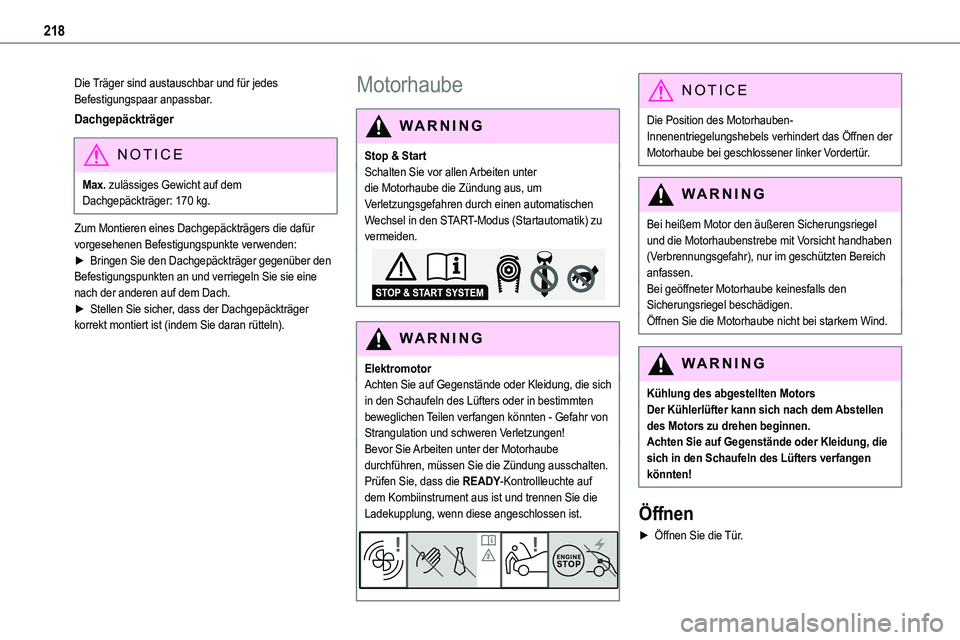

218
Die Träger sind austauschbar und für jedes Befestigungspaar anpassbar.
Dachgepäckträger
NOTIC E
Max. zulässiges Gewicht auf dem Dachgepäckträger: 170 kg.
Zum Montieren eines Dachgepäckträgers die dafür vorgesehenen Befestigungspunkte verwenden:► Bringen Sie den Dachgepäckträger gegenüber den Befestigungspunkten an und verriegeln Sie sie eine nach der anderen auf dem Dach.► Stellen Sie sicher, dass der Dachgepäckträger korrekt montiert ist (indem Sie daran rütteln).
Motorhaube
WARNI NG
Stop & StartSchalten Sie vor allen Arbeiten unter die Motorhaube die Zündung aus, um Verletzungsgefahren durch einen automatischen Wechsel in den START-Modus (Startautomatik) zu
vermeiden.
WARNI NG
ElektromotorAchten Sie auf Gegenstände oder Kleidung, die sich in den Schaufeln des Lüfters oder in bestimmten beweglichen Teilen verfangen könnten - Gefahr von Strangulation und schweren Verletzungen!Bevor Sie Arbeiten unter der Motorhaube durchführen, müssen Sie die Zündung ausschalten. Prüfen Sie, dass die READY-Kontrollleuchte auf dem Kombiinstrument aus ist und trennen Sie die Ladekupplung, wenn diese angeschlossen ist.
NOTIC E
Die Position des Motorhauben-Innenentriegelungshebels verhindert das Öffnen der Motorhaube bei geschlossener linker Vordertür.
WARNI NG
Bei heißem Motor den äußeren Sicherungsriegel und die Motorhaubenstrebe mit Vorsicht handhaben (Verbrennungsgefahr), nur im geschützten Bereich anfassen.Bei geöffneter Motorhaube keinesfalls den Sicherungsriegel beschädigen.Öffnen Sie die Motorhaube nicht bei starkem Wind.
WARNI NG
Kühlung des abgestellten MotorsDer Kühlerlüfter kann sich nach dem Abstellen des Motors zu drehen beginnen.Achten Sie auf Gegenstände oder Kleidung, die sich in den Schaufeln des Lüfters verfangen könnten!
Öffnen
► Öffnen Sie die Tür.

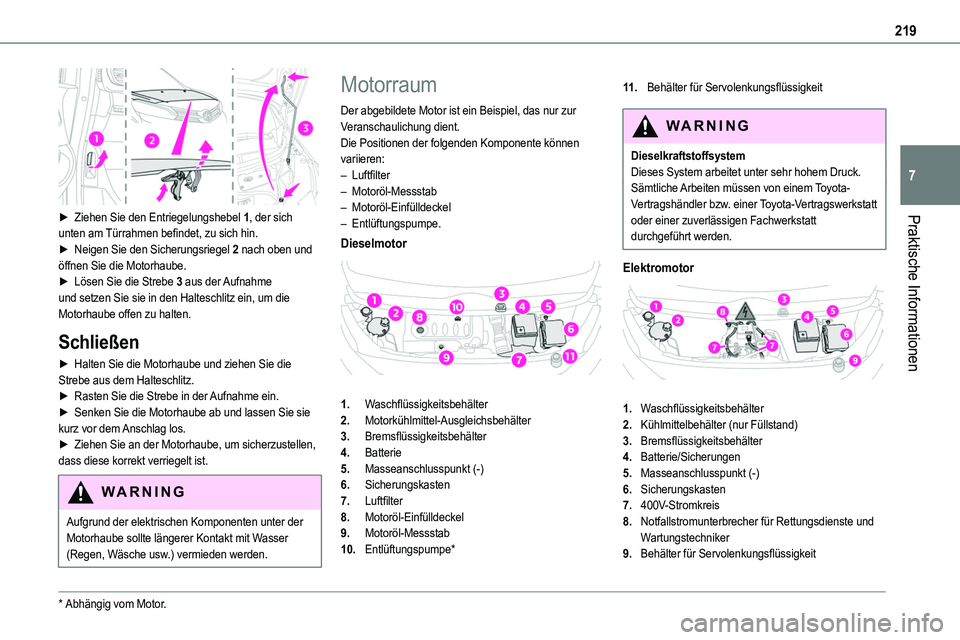

219
Praktische Informationen
7

► Ziehen Sie den Entriegelungshebel 1, der sich unten am Türrahmen befindet, zu sich hin.► Neigen Sie den Sicherungsriegel 2 nach oben und öffnen Sie die Motorhaube.► Lösen Sie die Strebe 3 aus der Aufnahme und setzen Sie sie in den Halteschlitz ein, um die Motorhaube offen zu halten.
Schließen
► Halten Sie die Motorhaube und ziehen Sie die Strebe aus dem Halteschlitz.► Rasten Sie die Strebe in der Aufnahme ein.► Senken Sie die Motorhaube ab und lassen Sie sie kurz vor dem Anschlag los.► Ziehen Sie an der Motorhaube, um sicherzustellen, dass diese korrekt verriegelt ist.
WARNI NG
Aufgrund der elektrischen Komponenten unter der Motorhaube sollte längerer Kontakt mit Wasser (Regen, Wäsche usw.) vermieden werden.
* Abhängig vom Motor.
Motorraum
Der abgebildete Motor ist ein Beispiel, das nur zur Veranschaulichung dient.Die Positionen der folgenden Komponente können variieren:– Luftfilter– Motoröl-Messstab– Motoröl-Einfülldeckel
– Entlüftungspumpe.
Dieselmotor

1.Waschflüssigkeitsbehälter
2.Motorkühlmittel-Ausgleichsbehälter
3.Bremsflüssigkeitsbehälter
4.Batterie
5.Masseanschlusspunkt (-)
6.Sicherungskasten
7.Luftfilter
8.Motoröl-Einfülldeckel
9.Motoröl-Messstab
10.Entlüftungspumpe*
11 .Behälter für Servolenkungsflüssigkeit
WARNI NG
DieselkraftstoffsystemDieses System arbeitet unter sehr hohem Druck.Sämtliche Arbeiten müssen von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt
durchgeführt werden.
Elektromotor

1.Waschflüssigkeitsbehälter
2.Kühlmittelbehälter (nur Füllstand)
3.Bremsflüssigkeitsbehälter
4.Batterie/Sicherungen
5.Masseanschlusspunkt (-)
6.Sicherungskasten
7.400V-Stromkreis
8.Notfallstromunterbrecher für Rettungsdienste und Wartungstechniker
9.Behälter für Servolenkungsflüssigkeit

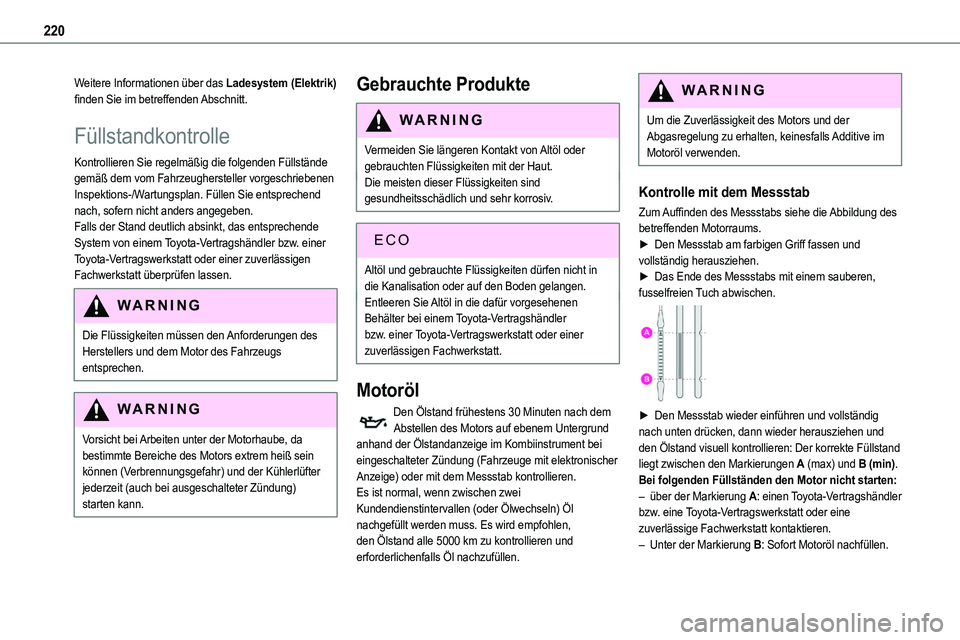

220
Weitere Informationen über das Ladesystem (Elektrik) finden Sie im betreffenden Abschnitt.
Füllstandkontrolle
Kontrollieren Sie regelmäßig die folgenden Füllstände gemäß dem vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan. Füllen Sie entsprechend nach, sofern nicht anders angegeben.
Falls der Stand deutlich absinkt, das entsprechende System von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt überprüfen lassen.
WARNI NG
Die Flüssigkeiten müssen den Anforderungen des Herstellers und dem Motor des Fahrzeugs entsprechen.
WARNI NG
Vorsicht bei Arbeiten unter der Motorhaube, da bestimmte Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und der Kühlerlüfter jederzeit (auch bei ausgeschalteter Zündung) starten kann.
Gebrauchte Produkte
WARNI NG
Vermeiden Sie längeren Kontakt von Altöl oder gebrauchten Flüssigkeiten mit der Haut.Die meisten dieser Flüssigkeiten sind gesundheitsschädlich und sehr korrosiv.
ECO
Altöl und gebrauchte Flüssigkeiten dürfen nicht in die Kanalisation oder auf den Boden gelangen.Entleeren Sie Altöl in die dafür vorgesehenen Behälter bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt.
Motoröl
Den Ölstand frühestens 30 Minuten nach dem Abstellen des Motors auf ebenem Untergrund anhand der Ölstandanzeige im Kombiinstrument bei eingeschalteter Zündung (Fahrzeuge mit elektronischer Anzeige) oder mit dem Messstab kontrollieren.Es ist normal, wenn zwischen zwei Kundendienstintervallen (oder Ölwechseln) Öl nachgefüllt werden muss. Es wird empfohlen, den Ölstand alle 5000 km zu kontrollieren und erforderlichenfalls Öl nachzufüllen.
WARNI NG
Um die Zuverlässigkeit des Motors und der Abgasregelung zu erhalten, keinesfalls Additive im Motoröl verwenden.
Kontrolle mit dem Messstab
Zum Auffinden des Messstabs siehe die Abbildung des
betreffenden Motorraums.► Den Messstab am farbigen Griff fassen und vollständig herausziehen.► Das Ende des Messstabs mit einem sauberen, fusselfreien Tuch abwischen.

► Den Messstab wieder einführen und vollständig
nach unten drücken, dann wieder herausziehen und den Ölstand visuell kontrollieren: Der korrekte Füllstand liegt zwischen den Markierungen A (max) und B (min). Bei folgenden Füllständen den Motor nicht starten:– über der Markierung A: einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.– Unter der Markierung B: Sofort Motoröl nachfüllen.

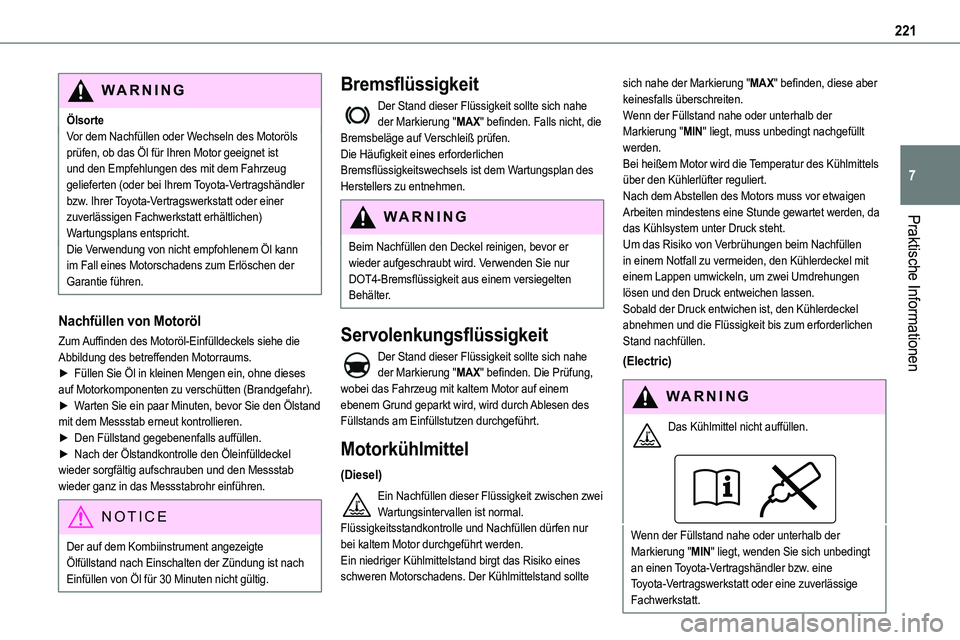

221
Praktische Informationen
7
WARNI NG
ÖlsorteVor dem Nachfüllen oder Wechseln des Motoröls prüfen, ob das Öl für Ihren Motor geeignet ist und den Empfehlungen des mit dem Fahrzeug gelieferten (oder bei Ihrem Toyota-Vertragshändler bzw. Ihrer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt erhältlichen)
Wartungsplans entspricht.Die Verwendung von nicht empfohlenem Öl kann im Fall eines Motorschadens zum Erlöschen der Garantie führen.
Nachfüllen von Motoröl
Zum Auffinden des Motoröl-Einfülldeckels siehe die Abbildung des betreffenden Motorraums.► Füllen Sie Öl in kleinen Mengen ein, ohne dieses auf Motorkomponenten zu verschütten (Brandgefahr).► Warten Sie ein paar Minuten, bevor Sie den Ölstand mit dem Messstab erneut kontrollieren.► Den Füllstand gegebenenfalls auffüllen.► Nach der Ölstandkontrolle den Öleinfülldeckel wieder sorgfältig aufschrauben und den Messstab wieder ganz in das Messstabrohr einführen.
NOTIC E
Der auf dem Kombiinstrument angezeigte Ölfüllstand nach Einschalten der Zündung ist nach Einfüllen von Öl für 30 Minuten nicht gültig.
Bremsflüssigkeit
Der Stand dieser Flüssigkeit sollte sich nahe der Markierung "MAX" befinden. Falls nicht, die Bremsbeläge auf Verschleiß prüfen.Die Häufigkeit eines erforderlichen Bremsflüssigkeitswechsels ist dem Wartungsplan des Herstellers zu entnehmen.
WARNI NG
Beim Nachfüllen den Deckel reinigen, bevor er wieder aufgeschraubt wird. Verwenden Sie nur DOT4-Bremsflüssigkeit aus einem versiegelten Behälter.
Servolenkungsflüssigkeit
Der Stand dieser Flüssigkeit sollte sich nahe der Markierung "MAX" befinden. Die Prüfung, wobei das Fahrzeug mit kaltem Motor auf einem ebenem Grund geparkt wird, wird durch Ablesen des Füllstands am Einfüllstutzen durchgeführt.
Motorkühlmittel
(Diesel)
Ein Nachfüllen dieser Flüssigkeit zwischen zwei Wartungsintervallen ist normal.Flüssigkeitsstandkontrolle und Nachfüllen dürfen nur
bei kaltem Motor durchgeführt werden.Ein niedriger Kühlmittelstand birgt das Risiko eines schweren Motorschadens. Der Kühlmittelstand sollte
sich nahe der Markierung "MAX" befinden, diese aber keinesfalls überschreiten.Wenn der Füllstand nahe oder unterhalb der Markierung "MIN" liegt, muss unbedingt nachgefüllt werden.Bei heißem Motor wird die Temperatur des Kühlmittels über den Kühlerlüfter reguliert.Nach dem Abstellen des Motors muss vor etwaigen Arbeiten mindestens eine Stunde gewartet werden, da
das Kühlsystem unter Druck steht.Um das Risiko von Verbrühungen beim Nachfüllen in einem Notfall zu vermeiden, den Kühlerdeckel mit einem Lappen umwickeln, um zwei Umdrehungen lösen und den Druck entweichen lassen.Sobald der Druck entwichen ist, den Kühlerdeckel abnehmen und die Flüssigkeit bis zum erforderlichen Stand nachfüllen.
(Electric)
WARNI NG
Das Kühlmittel nicht auffüllen.
Wenn der Füllstand nahe oder unterhalb der Markierung "MIN" liegt, wenden Sie sich unbedingt an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.

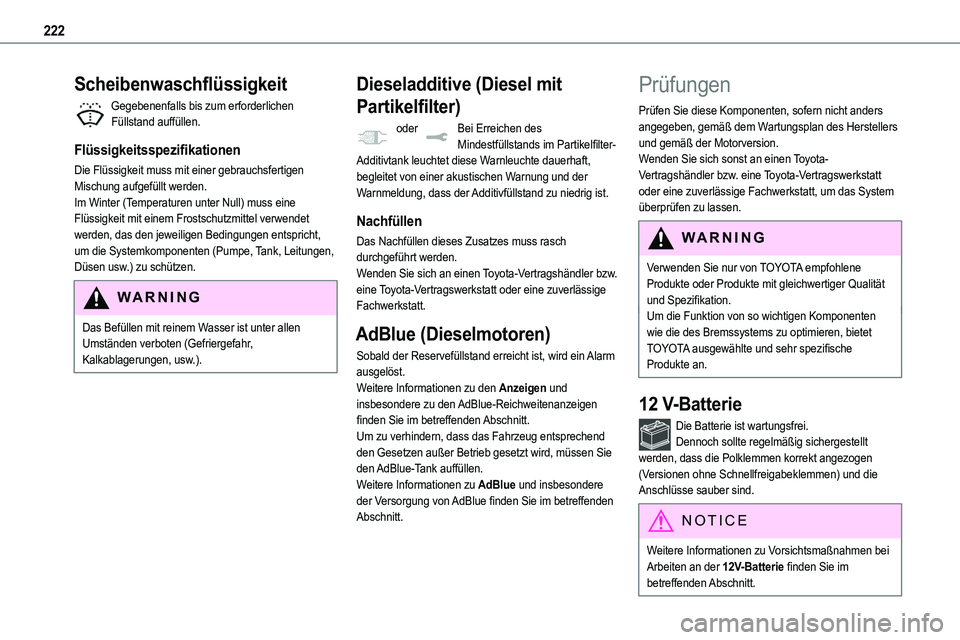

222
Scheibenwaschflüssigkeit
Gegebenenfalls bis zum erforderlichen Füllstand auffüllen.
Flüssigkeitsspezifikationen
Die Flüssigkeit muss mit einer gebrauchsfertigen Mischung aufgefüllt werden.Im Winter (Temperaturen unter Null) muss eine Flüssigkeit mit einem Frostschutzmittel verwendet
werden, das den jeweiligen Bedingungen entspricht, um die Systemkomponenten (Pumpe, Tank, Leitungen, Düsen usw.) zu schützen.
WARNI NG
Das Befüllen mit reinem Wasser ist unter allen Umständen verboten (Gefriergefahr, Kalkablagerungen, usw.).
Dieseladditive (Diesel mit
Partikelfilter)
oder Bei Erreichen des Mindestfüllstands im Partikelfilter-Additivtank leuchtet diese Warnleuchte dauerhaft, begleitet von einer akustischen Warnung und der Warnmeldung, dass der Additivfüllstand zu niedrig ist.
Nachfüllen
Das Nachfüllen dieses Zusatzes muss rasch durchgeführt werden.Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
AdBlue (Dieselmotoren)
Sobald der Reservefüllstand erreicht ist, wird ein Alarm ausgelöst.Weitere Informationen zu den Anzeigen und insbesondere zu den AdBlue-Reichweitenanzeigen finden Sie im betreffenden Abschnitt.Um zu verhindern, dass das Fahrzeug entsprechend den Gesetzen außer Betrieb gesetzt wird, müssen Sie den AdBlue-Tank auffüllen.Weitere Informationen zu AdBlue und insbesondere der Versorgung von AdBlue finden Sie im betreffenden Abschnitt.
Prüfungen
Prüfen Sie diese Komponenten, sofern nicht anders angegeben, gemäß dem Wartungsplan des Herstellers und gemäß der Motorversion.Wenden Sie sich sonst an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt, um das System überprüfen zu lassen.
WARNI NG
Verwenden Sie nur von TOYOTA empfohlene Produkte oder Produkte mit gleichwertiger Qualität und Spezifikation.Um die Funktion von so wichtigen Komponenten wie die des Bremssystems zu optimieren, bietet TOYOTA ausgewählte und sehr spezifische Produkte an.
12 V-Batterie
Die Batterie ist wartungsfrei.Dennoch sollte regelmäßig sichergestellt werden, dass die Polklemmen korrekt angezogen (Versionen ohne Schnellfreigabeklemmen) und die Anschlüsse sauber sind.
NOTIC E
Weitere Informationen zu Vorsichtsmaßnahmen bei Arbeiten an der 12V-Batterie finden Sie im betreffenden Abschnitt.

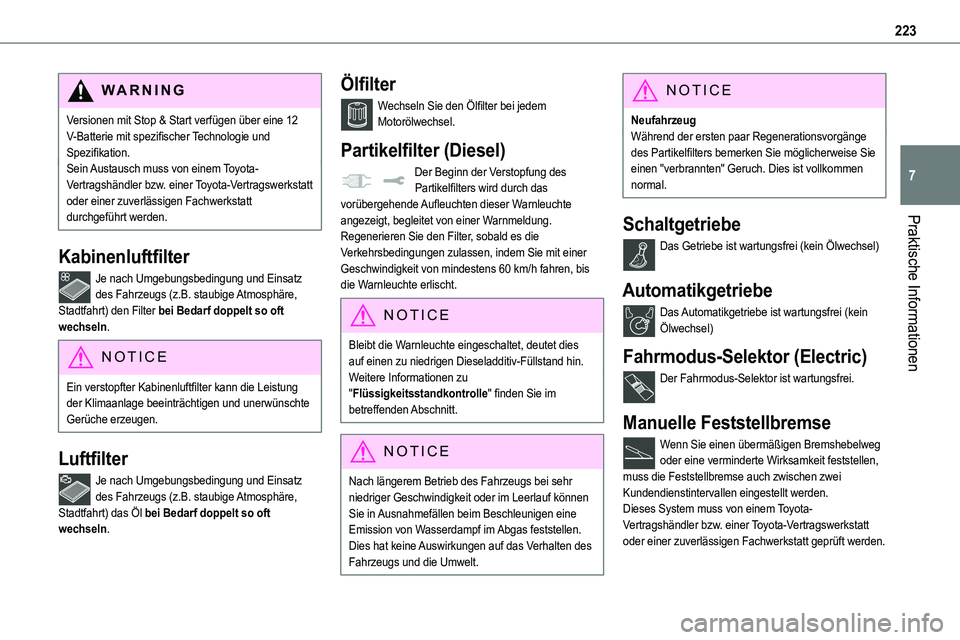

223
Praktische Informationen
7
WARNI NG
Versionen mit Stop & Start verfügen über eine 12 V-Batterie mit spezifischer Technologie und Spezifikation.Sein Austausch muss von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt durchgeführt werden.
Kabinenluftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) den Filter bei Bedarf doppelt so oft wechseln.
NOTIC E
Ein verstopfter Kabinenluftfilter kann die Leistung der Klimaanlage beeinträchtigen und unerwünschte Gerüche erzeugen.
Luftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) das Öl bei Bedarf doppelt so oft wechseln.
Ölfilter
Wechseln Sie den Ölfilter bei jedem Motorölwechsel.
Partikelfilter (Diesel)
Der Beginn der Verstopfung des Partikelfilters wird durch das vorübergehende Aufleuchten dieser Warnleuchte angezeigt, begleitet von einer Warnmeldung.
Regenerieren Sie den Filter, sobald es die Verkehrsbedingungen zulassen, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.
NOTIC E
Bleibt die Warnleuchte eingeschaltet, deutet dies auf einen zu niedrigen Dieseladditiv-Füllstand hin.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
NOTIC E
Nach längerem Betrieb des Fahrzeugs bei sehr niedriger Geschwindigkeit oder im Leerlauf können Sie in Ausnahmefällen beim Beschleunigen eine Emission von Wasserdampf im Abgas feststellen. Dies hat keine Auswirkungen auf das Verhalten des Fahrzeugs und die Umwelt.
NOTIC E
NeufahrzeugWährend der ersten paar Regenerationsvorgänge des Partikelfilters bemerken Sie möglicherweise Sie einen "verbrannten" Geruch. Dies ist vollkommen normal.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein Ölwechsel)
Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei (kein Ölwechsel)
Fahrmodus-Selektor (Electric)
Der Fahrmodus-Selektor ist wartungsfrei.
Manuelle Feststellbremse
Wenn Sie einen übermäßigen Bremshebelweg oder eine verminderte Wirksamkeit feststellen, muss die Feststellbremse auch zwischen zwei Kundendienstintervallen eingestellt werden.Dieses System muss von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt geprüft werden.

224
Elektrische Feststellbremse
Dieses System erfordert keine regelmäßige Wartung. Zögern Sie jedoch nicht, das System bei einem Problem von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen zu lassen.
NOTIC E
Weitere Informationen zur Elektrischen Feststellbremse finden Sie im betreffenden Abschnitt.
Bremsbeläge
Der Verschleiß der Bremse hängt von der Fahrweise ab, insbesondere bei Fahrzeugen, die in der Stadt und auf Kurzstrecken eingesetzt werden. Es kann erforderlich sein, den Zustand der Bremsen auch zwischen den Kundendienstintervallen überprüfen zu lassen.Wenn keine Undichtigkeit im Bremskreis vorliegt, weist ein sinkender Bremsflüssigkeitsstand auf einen Verschleiß der Bremsbeläge hin.
NOTIC E
Nach dem Waschen des Fahrzeugs, bei Feuchtigkeit oder bei winterlichen Bedingungen kann sich Eis auf den Bremsscheiben und -belägen
bilden: Die Bremswirkung kann reduziert sein. Zum Trocknen die Bremsen vorsichtig abtupfen und auftauen lassen.
Verschleiß der
Bremsscheibe/-trommel
Für weitere Informationen zur Prüfung von Verschleiß der Bremsscheibe/-trommel einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
Räder und Reifen
Der Fülldruck aller Reifen, einschließlich des Reserverads, muss bei "kalten" Reifen überprüft werden.Die auf dem Reifendruckaufkleber aufgeführten Druckwerte gelten für "kalte" Reifen. Wenn Sie länger als 10 Minuten oder mehr als 10 km mit über 50 km/h gefahren sind, müssen Sie 0,3 bar (30 kPa) den auf dem Aufkleber angegebenen Werten hinzuaddieren.
WARNI NG
Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch. Ein unvorschriftsmäßiger Reifendruck führt zu vorzeitigem Reifenverschleiß und beeinträchtigt die Straßenlage des Fahrzeugs - Unfallgefahr!
Das Fahren mit abgenutzten oder beschädigten Reifen reduziert die Bremswirkung und die Straßenlage des
Fahrzeugs. Es wird empfohlen, den Zustand der Reifen (Lauffläche und Seitenwände) und Felgen sowie die Ventile regelmäßig zu überprüfen.
Wenn die Verschleißanzeiger nicht mehr von der Lauffläche abgesetzt erscheinen, beträgt die Tiefe der Rillen weniger als 1,6 mm; ein Austausch der Reifen ist zwingend erforderlich.Die Verwendung von Rädern und Reifen anderer Größe als spezifiziert kann die Lebensdauer der Reifen, die Raddrehung, die Bodenfreiheit, den Tachometerstand und die Straßenlage beeinträchtigen.Das Montieren verschiedener Reifen an der Vorder-
und Hinterachse kann eine Fehlfunktion des VSC verursachen.Markieren Sie immer die Drehrichtung auf den Reifen, die eingelagert werden, wenn Winter- oder Sommerreifen montiert werden. Lagern Sie diese an einem kühlen, trockenen Ort und schützen Sie diese vor direkter Sonneneinstrahlung.Winter- oder Allwetterreifen können anhand dieses Symbols an ihren Seitenwänden identifiziert werden.
Stoßdämpfer
Es ist nicht einfach für Fahrer zu erkennen, wann die Stoßdämpfer verschlissen sind. Dennoch haben die Stoßdämpfer eine erhebliche Wirkung auf die Straßenlage und die Bremswirkung.Für Ihre Sicherheit und Ihren Fahrkomfort ist es wichtig, dass Sie diese regelmäßig von einem Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt prüfen lassen.
